Instalación del conmutador EX4100-H

Este tema lo guía a través de los pasos para instalar conmutadores EX4100-H.

Desembale el conmutador EX4100-H

Enviamos los conmutadores EX4100-H en una caja de cartón, asegurada con material de embalaje de espuma. La caja tiene un compartimento para accesorios.

PRECAUCIÓN:

La caja de envío protege completamente los conmutadores EX4100-H. Deje los interruptores de forma segura en la caja hasta que esté listo para comenzar la instalación.

Para descomprimir el conmutador:

  1. Mueva la caja de envío a un área de preparación lo más cerca posible del sitio de instalación, pero donde tenga suficiente espacio para retirar los componentes del sistema.
  2. Coloque la caja de modo que las flechas apunten hacia arriba.
  3. Abra las solapas superiores de la caja de envío.
  4. Saque el material de embalaje que sujeta el interruptor en su lugar.
  5. Verifique las piezas recibidas con el inventario en la etiqueta adherida a la caja (consulte Lista de empaque para un conmutador EX4100-H).
  6. Guarde la caja de envío y los materiales de embalaje en caso de que necesite mover o enviar el conmutador más tarde.

Lista de empaque para un conmutador EX4100-H

El envío del conmutador incluye una lista de empaque. Compare las piezas que recibe con el interruptor con los artículos de la lista de empaque. La lista de empaque especifica el número de pieza y proporciona una descripción de cada pieza en su pedido. Las piezas enviadas coinciden con el modelo de conmutador que solicitó (consulte Modelos y especificaciones del EX4100-H).

Si falta alguna pieza de la lista de empaque, comuníquese con su representante de servicio al cliente o con el servicio de atención al cliente de Juniper desde los EE. UU. o Canadá por teléfono al 1-888-314-5822. Para conocer las opciones de marcación internacional o marcación directa en países sin números gratuitos, consulte https://www.juniper.net/support/requesting-support.html.

  • En la tabla 1, se proporcionan detalles sobre el inventario de componentes suministrados con los modelos de conmutador EX4100-H-12MP.

  • En la tabla 2, se proporcionan detalles sobre el inventario de componentes suministrados con los modelos de conmutador EX4100-H-24MP.

  • En la tabla 3 se proporcionan detalles sobre el inventario de componentes suministrados con los modelos de conmutador EX4100-H-24F.

Tabla 1: Inventario de componentes suministrados con conmutadores modelos EX4100-H-12MP

Componente

Cantidad

Conmutador

1

Unidad de suministro de energía

1 (específico del conmutador: CA o CC)

Cable de alimentación de CA adecuado para su ubicación geográfica

1

Cable entre el conmutador y la PSU

1

Cable de CC

1 (no se envía con SKU AC)

Cubiertas antipolvo

20 (preensamblado): SFP (4), RJ45 (14), USB-A (1), USB-C (1)

Conector de alarma

1 (preensamblado al conmutador)

Conectores de terminales de PSU

2 (preensamblado para conmutar)

Hoja de ruta/tarjeta de garantía de documentación

1

Garantía de producto de Juniper Networks

1

Acuerdo de licencia de usuario final

1
Tabla 2: Inventario de componentes suministrados con conmutadores modelos EX4100-H-24MP

Componente

Cantidad

Conmutador

1

Unidad de suministro de energía

1 (específico del conmutador: CA o CC premontados en el conmutador)

Cable de alimentación AC

1 (se envía con SKU CA), específico de la región

Cable de CC (enviado con SKU de CC)

1 (se envía con SKU DC), no se envía con SKU AC

Cubiertas antipolvo:

36 (preensamblado): SFP (8), RJ45 (26), USB-A (1), USB-C (1)

Conector de alarma

1 (preensamblado al conmutador)

Kit de montaje en bastidor

1

Documentación Hoja de ruta/tarjeta de garantía/acuerdo de licencia de usuario final

1
Tabla 3: Inventario de componentes suministrados con los modelos de conmutador EX4100-H-24F

Componente

Cantidad

Conmutador

1

Unidad de suministro de energía

1 (específico del conmutador: CA o CC premontados en el conmutador)

Cable de alimentación AC

1 (se envía con SKU CA), específico de la región

Cable de CC (enviado con SKU de CC)

1 (se envía con SKU DC), no se envía con SKU AC

Cubiertas antipolvo

20 (preensamblado): SFP (32), RJ45 (2), USB-A (1), USB-C (1)

Conector de alarma

1 (preensamblado al conmutador)

Kit de montaje en bastidor

1

Documentación Hoja de ruta/tarjeta de garantía/acuerdo de licencia de usuario final

1
PRECAUCIÓN:

Para todas las opciones de montaje:

  1. El conmutador EX4100-H (con PSU si se utiliza una PSU externa o con PSU FRU) debe instalarse en un gabinete o gabinete certificado para evitar lesiones personales debido al acceso a piezas activas. El recinto debe ser accesible mediante el uso de una herramienta. Se restringirá el acceso al conmutador. Solo las personas instruidas y capacitadas deben acceder al conmutador. Este requisito también se aplica a cualquier fuente de alimentación externa comercial.

  2. Para la aplicación de control de tráfico (NEMA TS2), el conmutador EX4100-H debe instalarse en un gabinete certificado NEMA 4 o en un gabinete certificado según el estándar NEMA TS2 (requisito de la sección 7). El gabinete debe cumplir con el requisito de la sección 7 de NEMA TS2.

  3. El EX4100-H con todos los tipos de montaje (pared, escritorio, imán, bastidor y Din) debe instalarse en un gabinete certificado.

  4. El gabinete o gabinete certificado debe cumplir con los requisitos del gabinete contra incendios de UL, EN 62368-1 para garantizar que no caigan objetos extraños en el interruptor (y la fuente de alimentación si se usa una fuente de alimentación externa) y que no caigan partículas en llamas del interruptor (y de la fuente de alimentación si se usa una fuente de alimentación externa) al exterior.

  5. El usuario debe evaluar las condiciones climáticas / ambientales en el sitio de instalación para seleccionar el gabinete / gabinete para garantizar que el interruptor (y la fuente de alimentación si usa una fuente de alimentación externa) esté protegido del polvo, la lluvia, la niebla salina y los contaminantes para evitar daños. A continuación se muestran algunos ejemplos.

    • Para instalaciones interiores e interiores que no sean de oficina con muy poco polvo/humedad, los gabinetes/gabinetes sellados certificados deben estar certificados como mínimo IP 54 (definido en EN60529) o certificado TIPO 4 (definido en UL 50).

    • Para instalar el interruptor (y la fuente de alimentación si se utiliza una fuente de alimentación externa) en un entorno exterior (para protegerlo del polvo, la corrosión, la humedad, la niebla salina, los contaminantes, la lluvia), la carcasa sellada o el gabinete sellado certificado deben estar certificados según IP65 o superior (código IP definido en EN 60529) o TIPO 4 (definido en UL 50E, UL50)

    • Cuando utilice la fuente de alimentación externa DDR-120B-12 con el conmutador EX4100-H-12MP, asegúrese de que la entrada de la fuente de alimentación DDR-120B-12 esté conectada a una fuente de alimentación de CC que esté aislada de la red eléctrica.

Actualización de los datos de instalación de la base

PRECAUCIÓN:

Actualice los datos de la base de instalación si se produce alguna adición o cambio en la base de instalación o si se mueve la base de instalación. Juniper Networks no se hace responsable por no cumplir con el SLA de reemplazo de hardware para productos que no tienen datos de base de instalación precisos.

Actualice su base de instalación en https://supportportal.juniper.net/s/CreateCase .

Monte un conmutador EX4100-H-12MP con el kit de montaje de bastidor (con riel DIN) dentro de un gabinete

Antes de montar el conmutador con el kit de montaje en bastidor (con riel DIN) dentro de un armario:

Asegúrese de tener a mano las siguientes piezas y herramientas:

  • Soporte de montaje en bastidor con canal de carril DIN (EX4100-H-12-RM-DRK)

  • Kit de carril DIN

  1. El soporte de montaje en bastidor con canal de riel DIN se fija al bastidor de dos postes para montar el conmutador EX4100-H-12MP y la fuente de alimentación dentro de un gabinete. La siguiente es la figura del soporte de montaje de bastidor con canal de riel DIN.
    Nota: Par recomendado para el soporte de montaje en el interruptor y la fuente de alimentación: 22 +/- 0,5 Lb.in
    Figura 1: Soporte de montaje en bastidor con canal de riel DIN
    Technical drawing of a metal bracket for structural support with UP arrow for installation orientation.

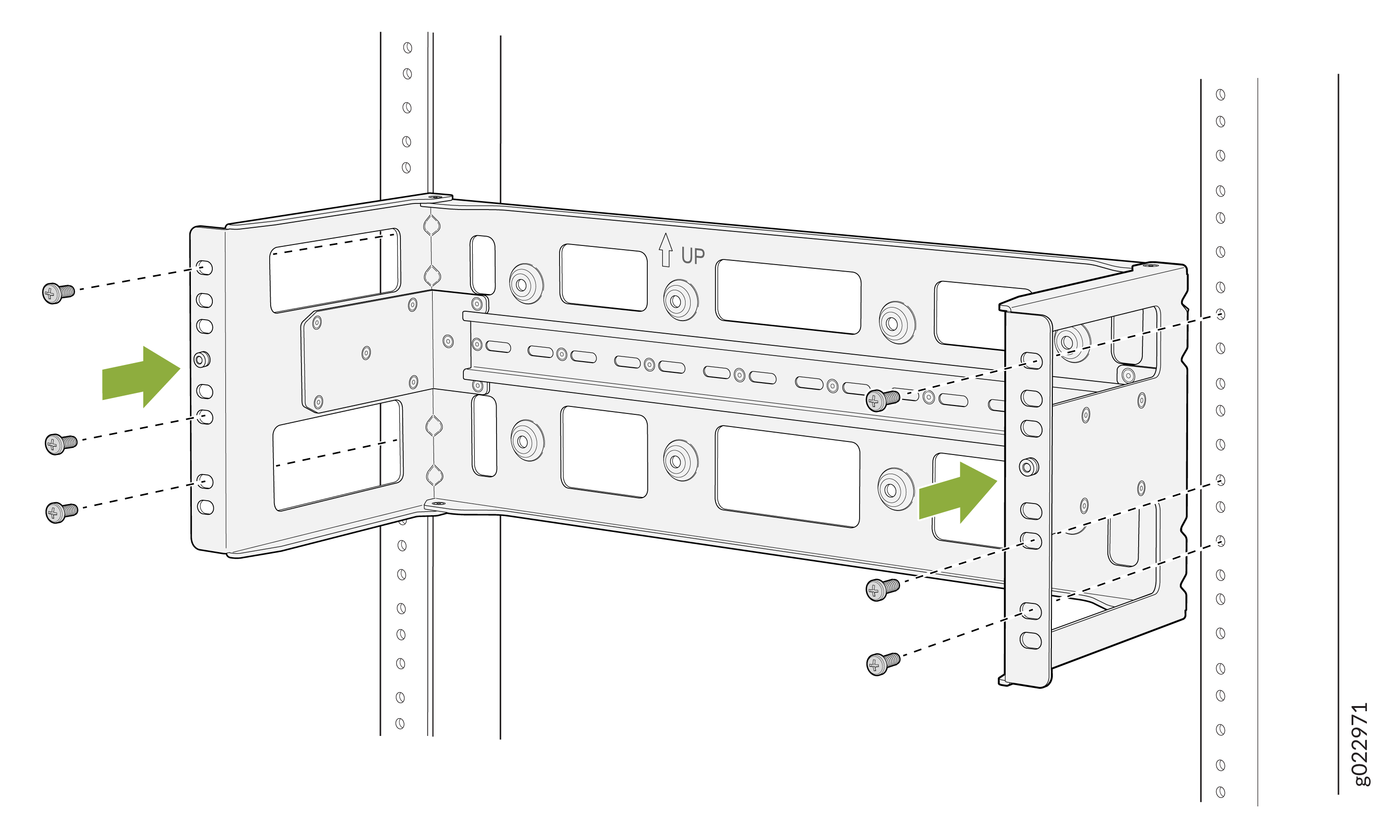

  2. Fije el soporte de montaje de bastidor con canal de riel DIN al bastidor de dos postes.
    Figura 2: Fije el soporte de montaje de bastidor con canal de riel DIN al bastidor de dos postes Assembly diagram for mounting a bracket onto a wall with screws. Arrows show direction.
  3. Conecte el soporte del riel DIN al interruptor.
    Figura 3: Conecte el soporte del riel DIN al interruptor Exploded view of mounting a bracket onto an electronic device using screws, with a green arrow indicating the installation direction.
  4. Conecte el soporte del riel DIN a la fuente de alimentación.
    Figura 4: Conecte el soporte del riel DIN a la fuente de alimentación Attaching a mounting bracket to an electronic device with ventilation holes; align screws with holes following green arrow direction.

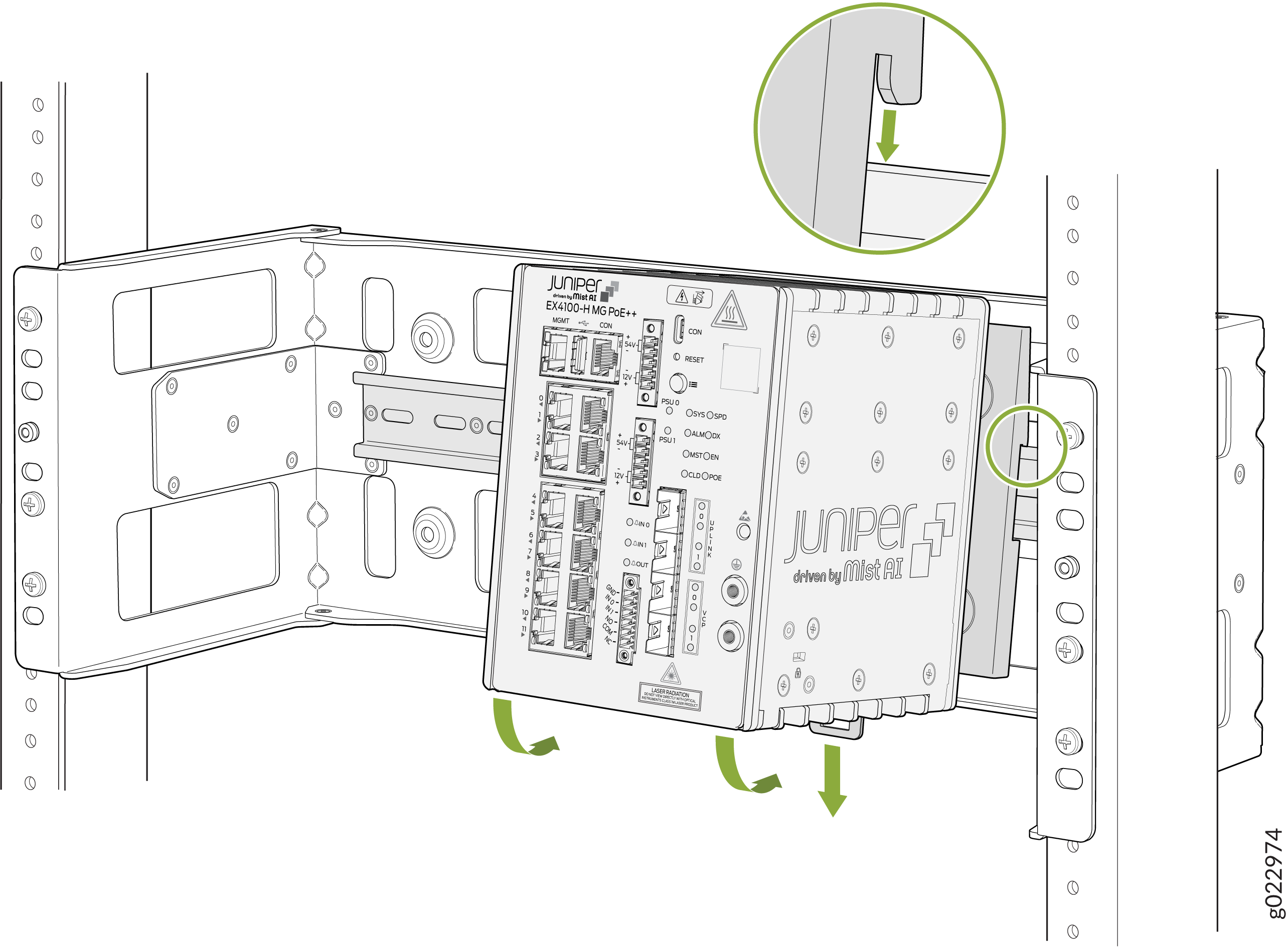

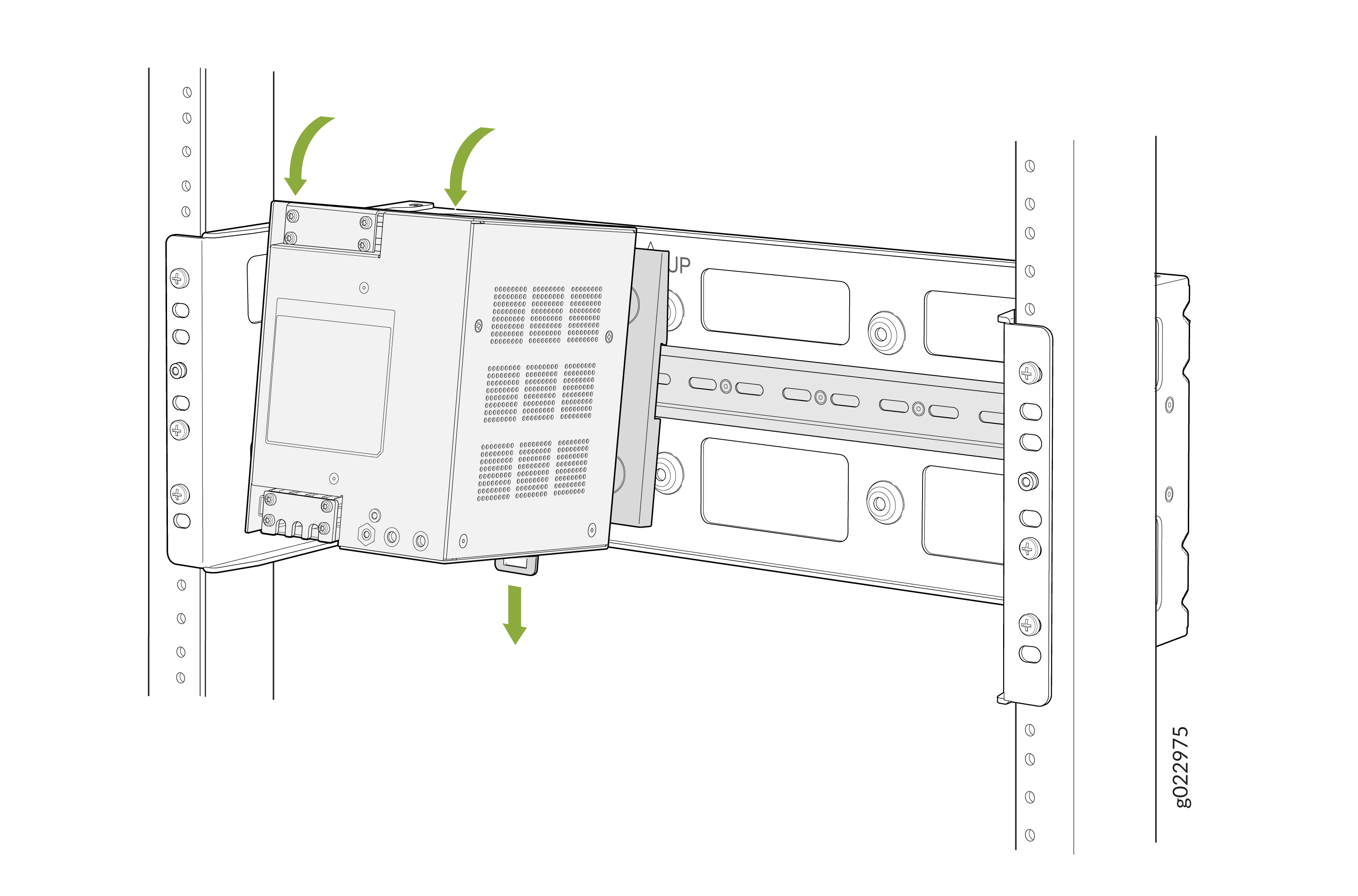

  5. Monte el conmutador en el canal de riel DIN del soporte de montaje de bastidor.
    Figura 5: Montar el conmutador en el canal Installing Juniper Networks EX4100-MP switch into a rack with arrows showing placement direction and locking clip detail. del carril DIN
  6. Monte la fuente de alimentación en el canal de riel DIN del soporte de montaje del bastidor.
    Figura 6: Monte la fuente de alimentación en el canal Device being installed onto a rack with green arrows showing positioning direction. de riel DIN
  7. Ha montado el conmutador EX4100-H-12MP y la fuente de alimentación en el canal de riel DIN del soporte de montaje de bastidor que está conectado al bastidor de montaje de dos postes dentro de un gabinete.
    Figura 7: Conmutador y PSU montados mediante el canal de riel DIN del soporte de montaje de bastidor en el bastidor de dos postes dentro de un gabinete Juniper Networks EX4100 series switch with Ethernet ports and PoE mounted on a rack with power supply unit.

Monte un conmutador EX4100-H-12MP con el kit de montaje de bastidor (montaje de tornillo) dentro de un gabinete

Antes de montar el conmutador en un bastidor:

Asegúrese de tener a mano las siguientes piezas y herramientas:

  • Un soporte de montaje en bastidor

  • Ocho tornillos M5 L8

  • Un kit EX4100-H-12-RMK

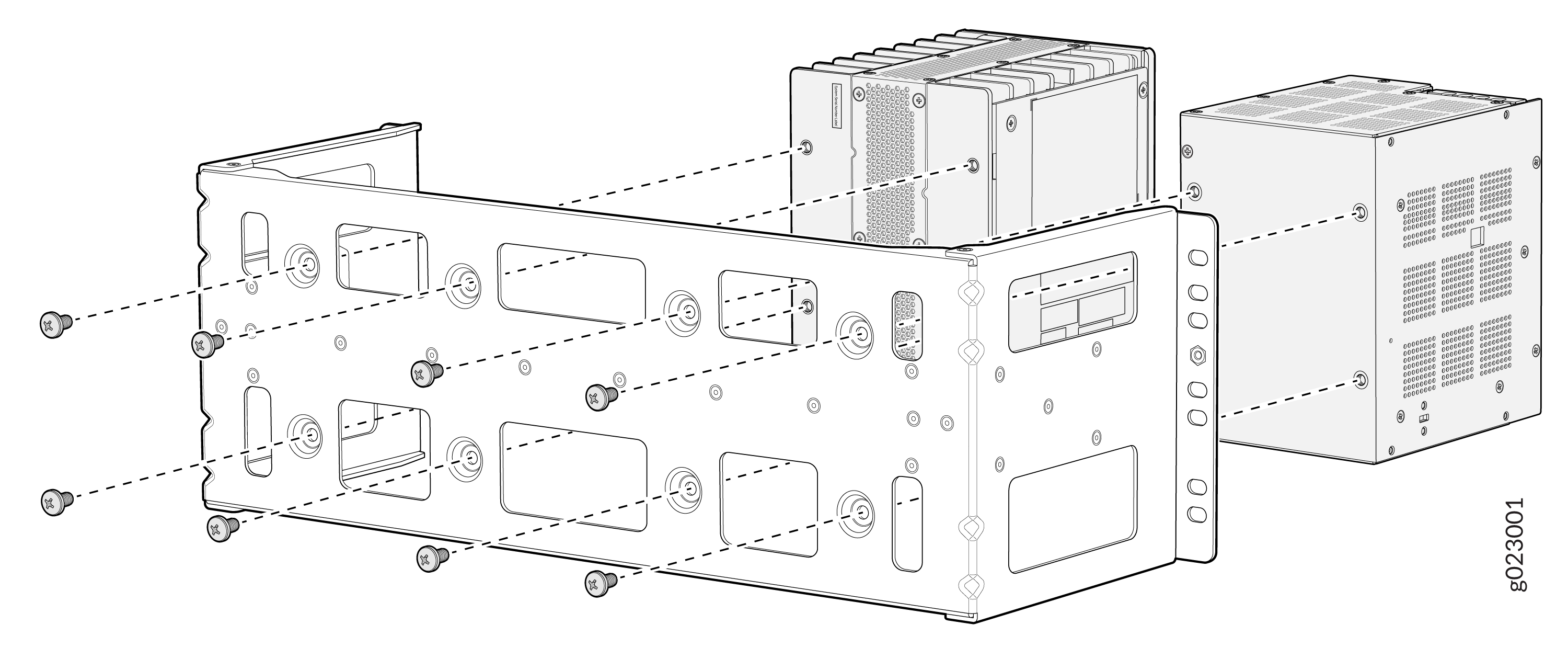

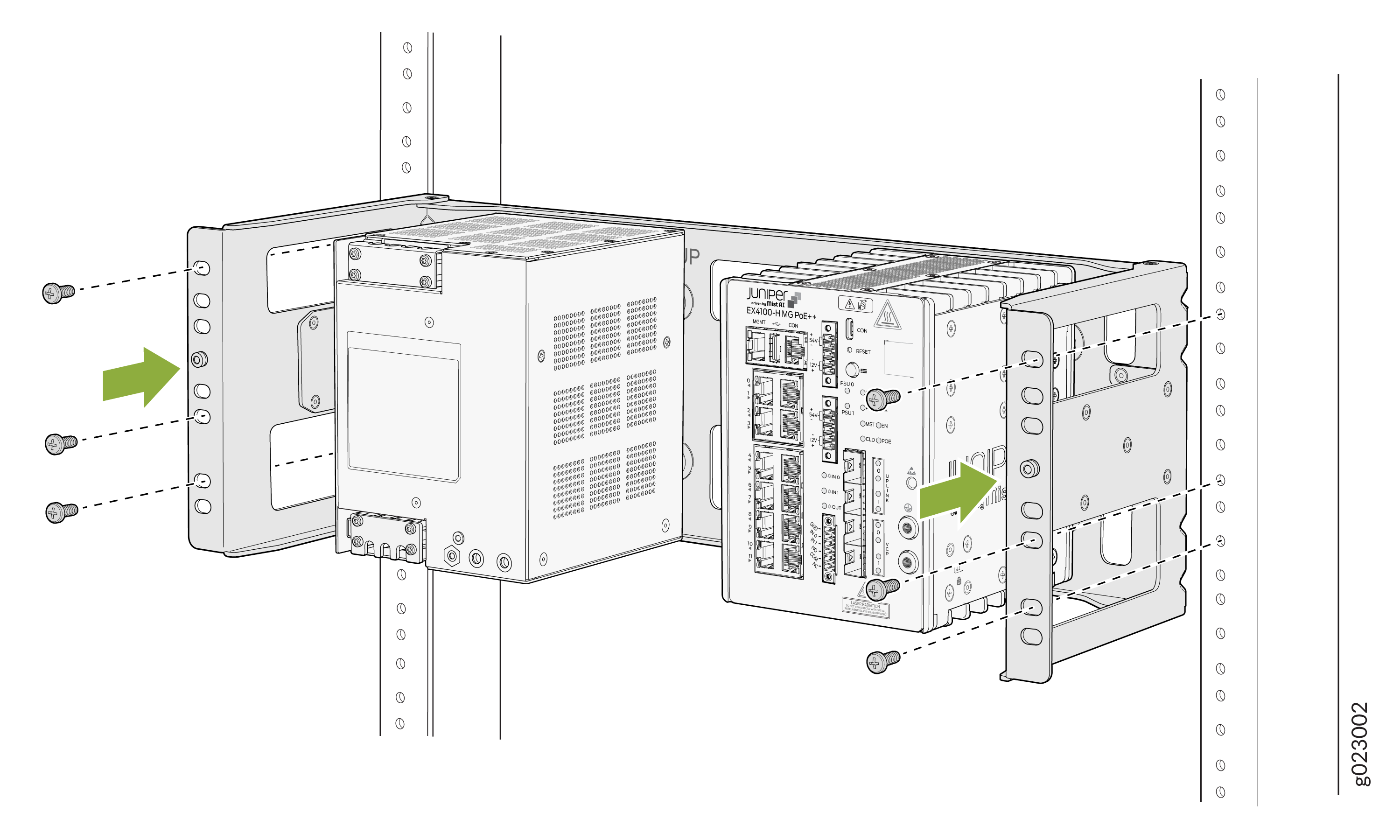

  1. Ensamble la fuente de alimentación y cambie al soporte de montaje de bastidor con tornillos M5 L8.
    Nota: Par recomendado para el soporte de montaje en el interruptor y la fuente de alimentación: 22 +/- 0,5 Lb.in
    Figura 8: Ensamble la fuente de alimentación y el conmutador al soporte de montaje del bastidor con tornillos Exploded view diagram of a metal bracket assembly with electronic components, including screws and dashed lines for attachment.
  2. Fije el soporte de montaje del bastidor al bastidor de dos postes dentro de un armario.
    Figura 9: Fije el soporte de montaje del bastidor al bastidor Installing Juniper Networks EX4100-M switch into rack with brackets and screws; green arrows show screw direction.

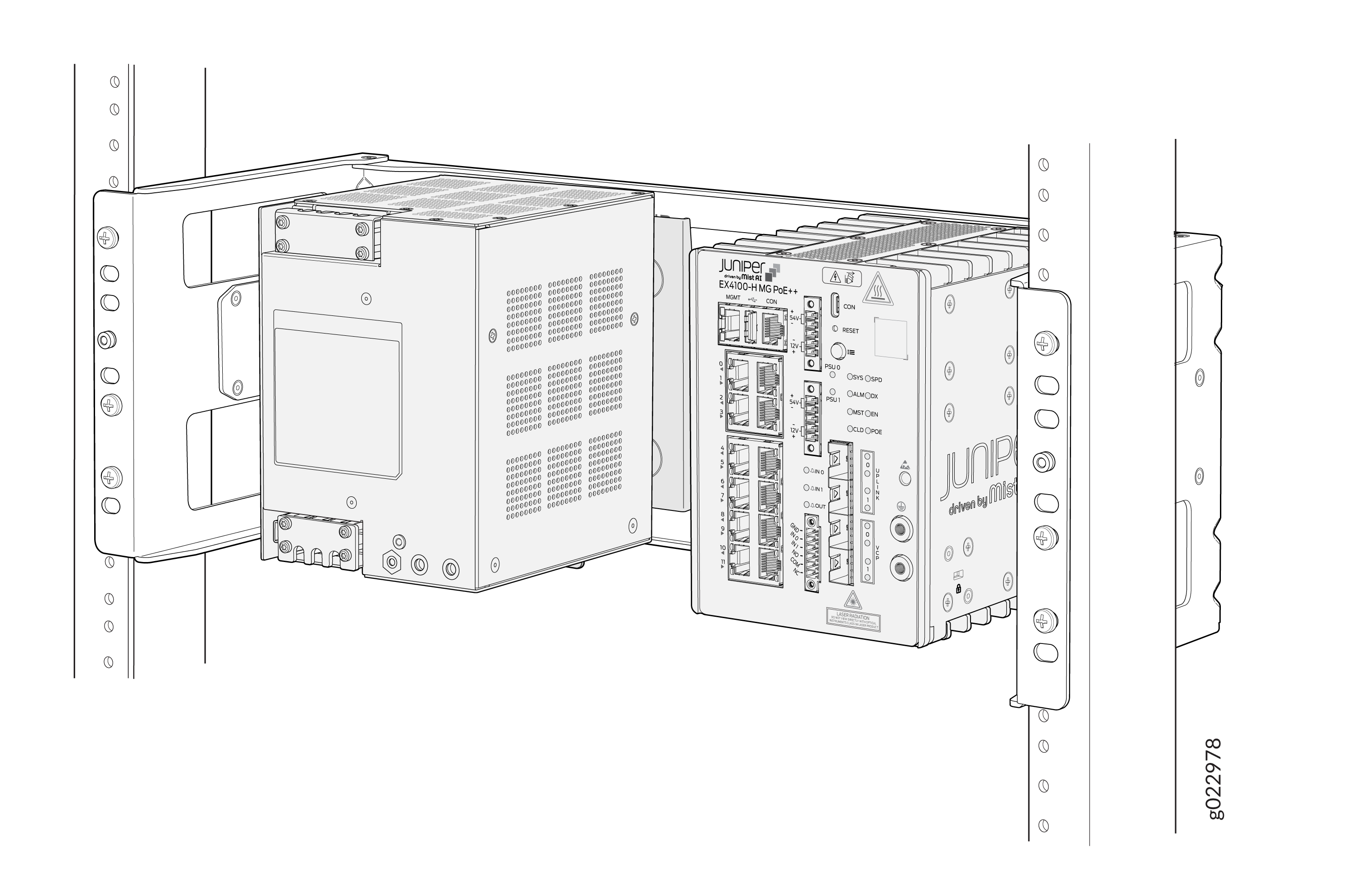

  3. El conmutador y la PSU montados en el soporte de montaje de bastidor que está conectado al bastidor de dos postes dentro del gabinete.
    Figura 10: El conmutador y la fuente de alimentación montados en el soporte Juniper EX4100-M switch and power supply unit mounted on a standard rack frame for enterprise networking. de montaje del bastidor

Monte un interruptor EX4100-H-12MP en una pared o superficie ferrosa usando almohadillas magnéticas dentro de un gabinete

Antes de montar el interruptor en una pared. Asegúrese de tener las siguientes piezas y herramientas disponibles:

  • Dos placas de soporte magnético (una para el interruptor y la otra para la fuente de alimentación)

  • Ocho tornillos M5 L8

  • Dos almohadillas magnéticas

Nota:

El montaje del imán debe realizarse solo dentro del edificio, no debe instalarse fuera del edificio. El interruptor y la fuente de alimentación deben montarse en un lugar donde no haya luz solar directa sobre el interruptor y la fuente de alimentación. El interruptor y la fuente de alimentación no deben instalarse cerca de la fuente de calor, ya que la temperatura afecta el rendimiento del imán.

PRECAUCIÓN:

Si no instala el imán y el dispositivo correctamente, podría provocar un peligro. Utilice únicamente el kit de imanes proporcionado por Juniper para montar su dispositivo. Puede montar los interruptores en una pared ferrosa en TI o en una habitación segura con almohadillas magnéticas.
Nota:

  • Puede montar las unidades en una pared ferrosa utilizando almohadillas magnéticas, a una altura de no más de 2 m.

  • Asegúrese de que la pared ferrosa sea lisa y esté libre de contaminantes como aceite, grasa, suciedad, etc., ya que de lo contrario la unidad podría caerse.

  • Asegúrese de que la pared ferrosa en la que está montado el interruptor no esté cerca de ningún área donde pueda ocurrir alguna vibración o impacto. Además, no debe montar el producto cerca de ninguna zona generadora de calor, ya que puede provocar un mal funcionamiento del montaje.

  • Deje un espacio suficiente de 2 pulg. alrededor del interruptor para refrigeración. Un espacio insuficiente puede provocar un sobrecalentamiento del chasis del conmutador.

  • La pared ferrosa en la que se montará el interruptor debe ser plana y la superficie debe estar sin ondulación. La pared ferrosa debe estar bien apoyada y ser lo suficientemente fuerte como para soportar el interruptor.

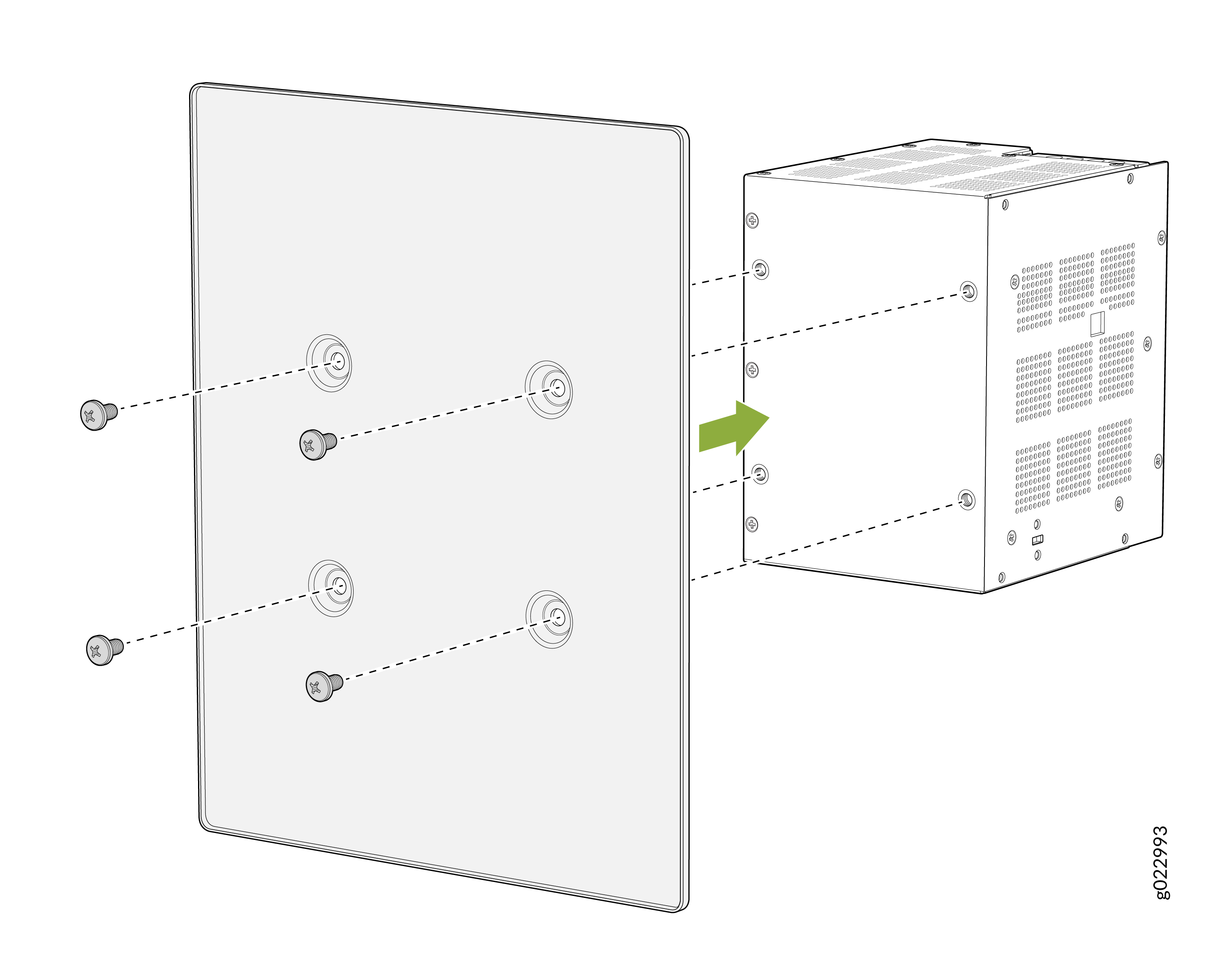

  1. Coloque la bandeja magnética en la parte posterior del interruptor.
    Nota: Par recomendado para el soporte de montaje en el interruptor y la fuente de alimentación: 22 +/- 0,5 Lb.in
    Figura 11: Ensamble la bandeja magnética en la parte posterior del interruptor

    Exploded diagram of device assembly showing a panel attaching to a box-like unit with screws and labels for agency and system info.

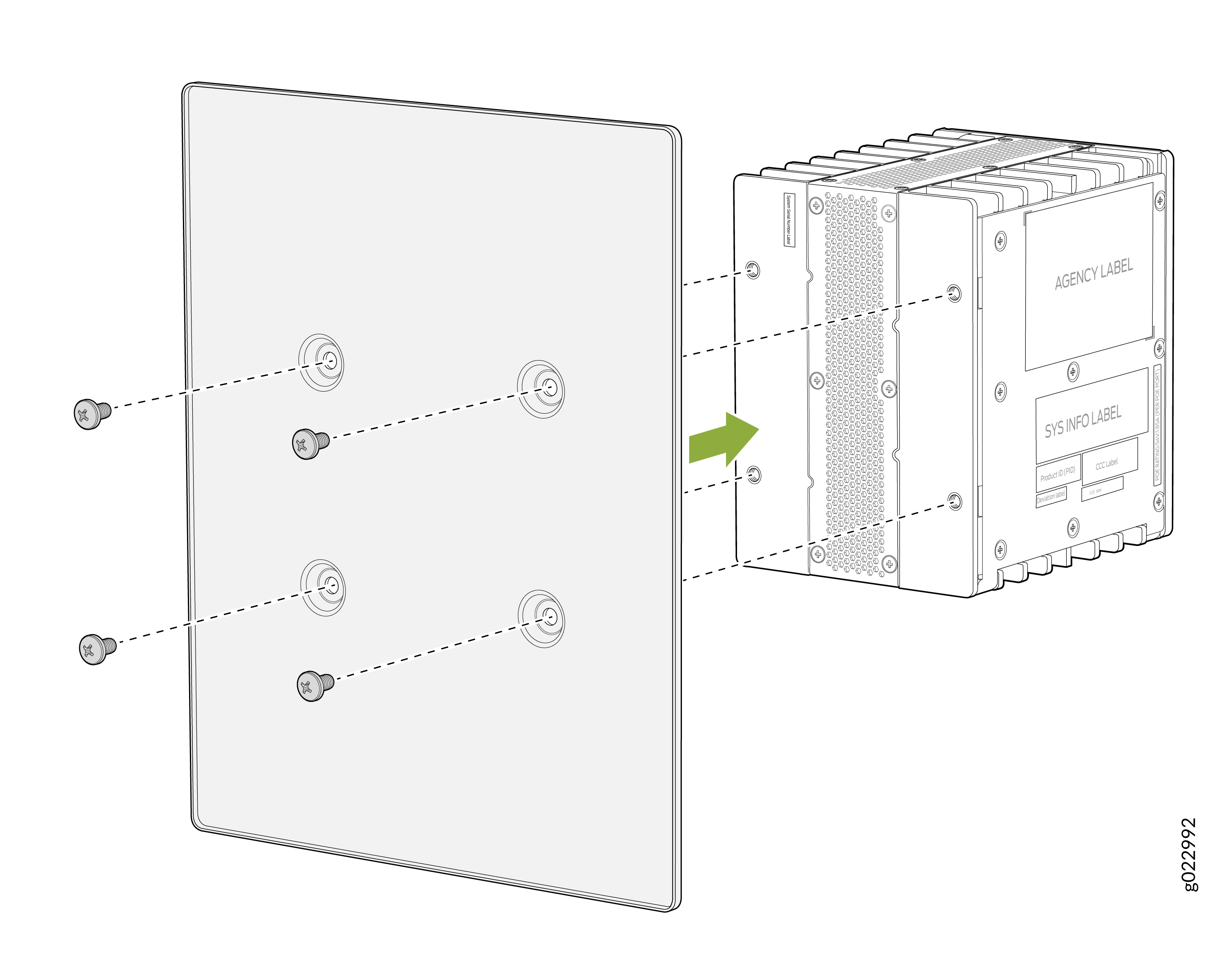

  2. Ensamble la bandeja magnética en la parte posterior de la fuente de alimentación.
    Figura 12: Ensamble la bandeja magnética en la parte posterior de la fuente de alimentación Attach panel to box device using screws. Panel on left, box on right. Green arrow shows direction for attaching.

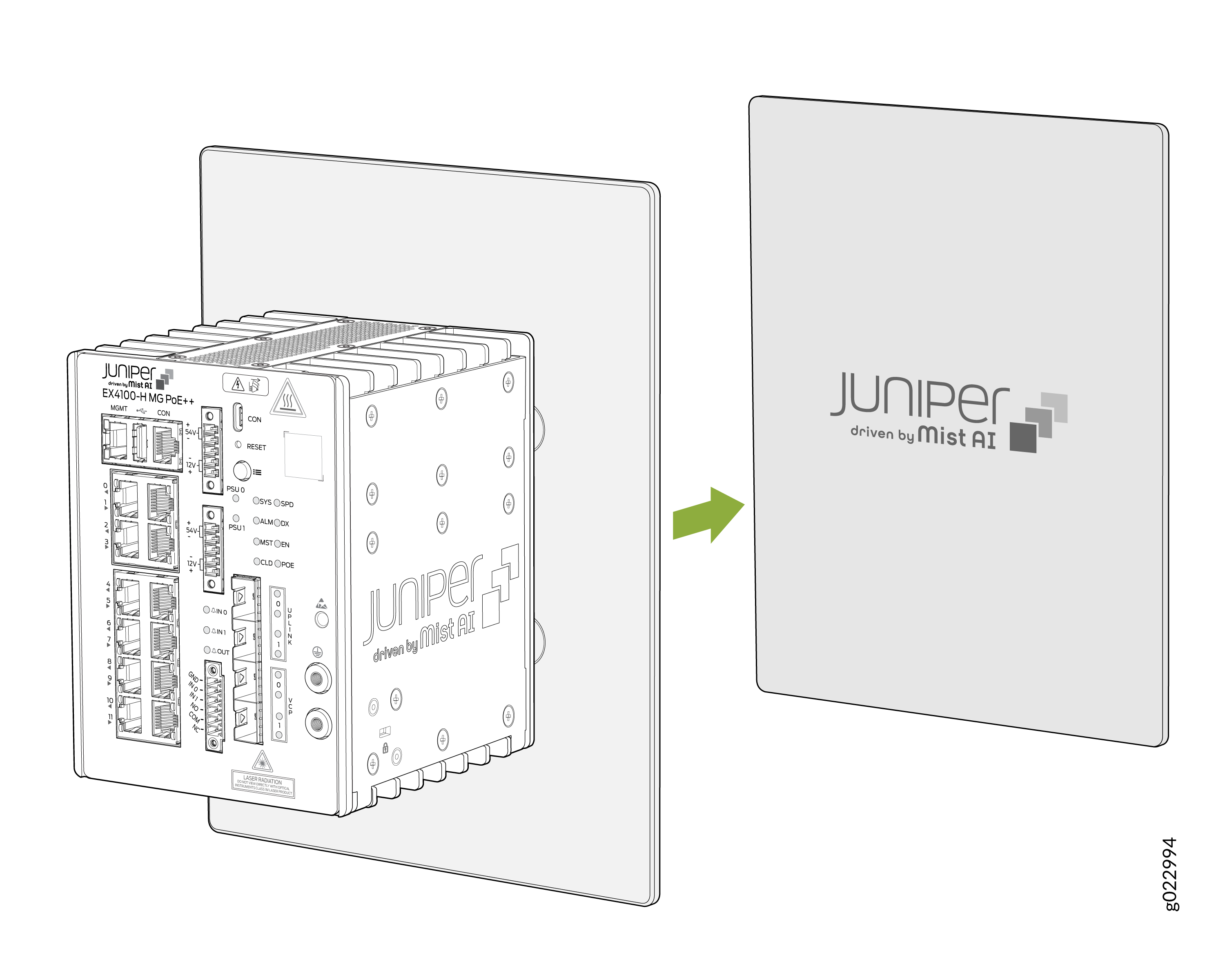

  3. Conecte el interruptor a la almohadilla magnética.
    Figura 13: Coloque el interruptor en la almohadilla Juniper Networks EX4100-MG PoE++ switch with front panel ports and connections, cover labeled Juniper driven by Mist AI. magnética

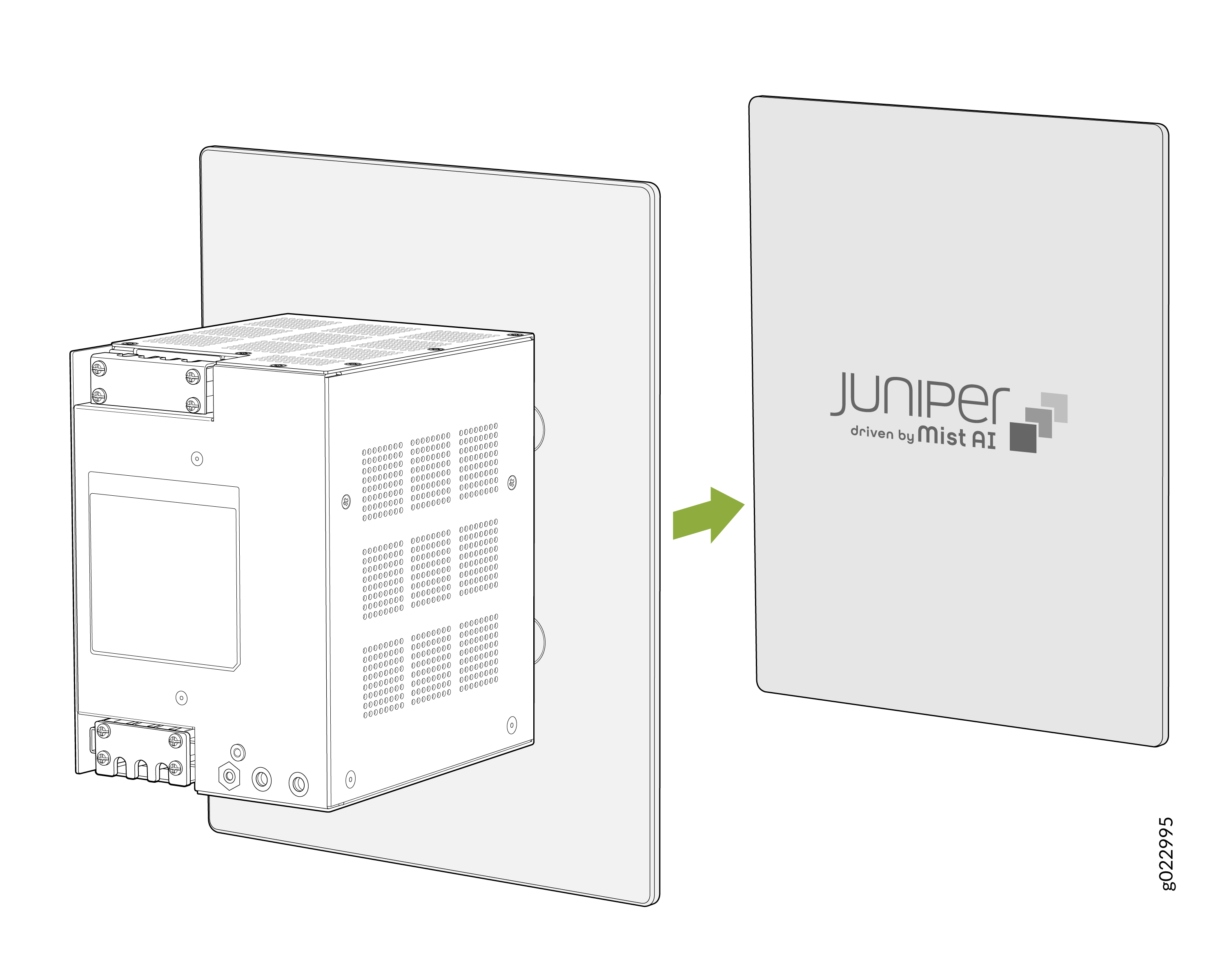

  4. Conecte la fuente de alimentación a la almohadilla magnética.
    Figura 14: Coloque la fuente de alimentación en la almohadilla Technical illustration of a device with a removable cover featuring the logo Juniper driven by Mist AI, indicating a network device. magnética

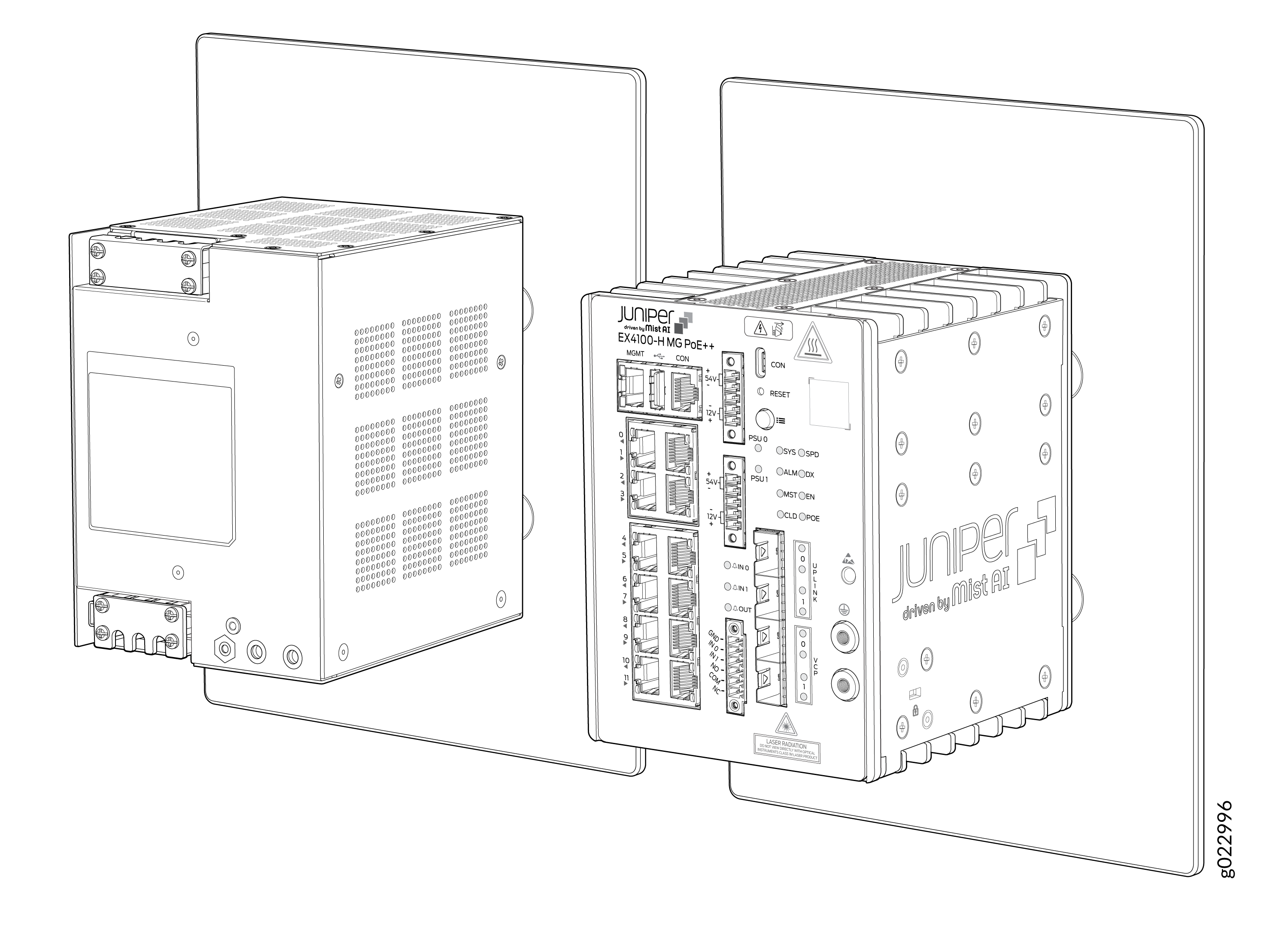

  5. Interruptor y fuente de alimentación montados en la superficie magnética.
    Figura 15: El interruptor y la fuente de alimentación montados en la superficie Juniper Networks EX4100-HMG PoE++ switch and supporting power supply mounted on panels for high-performance networking. magnética

Monte un conmutador EX4100-H-12MP en una orientación de escritorio o sobre una superficie plana dentro de un gabinete

Puede montar el conmutador y su fuente de alimentación en un escritorio o en cualquier otra superficie nivelada dentro de un gabinete. La superficie o el área no deben estar inclinados.

Nota:

Deje un espacio suficiente de 2 pulg. alrededor del interruptor para refrigeración. Un espacio insuficiente puede provocar un sobrecalentamiento del chasis del conmutador.
Coloque el interruptor y la fuente de alimentación sobre una superficie plana o un escritorio dentro de un gabinete.
Figura 16: El conmutador y la fuente de alimentación montados en un escritorio The Switch and the PSU Mounted on a Desk

Monte un conmutador EX4100-H-12MP con el kit de montaje en riel DIN dentro de un gabinete

Asegúrese de tener a mano las siguientes piezas y herramientas:

  • Dos soportes de montaje DIN (uno para el interruptor y el otro para la fuente de alimentación)

  • Ocho tornillos M5 L8

Nota:

  • El producto se puede montar en un carril DIN estándar de 35 mm

  • Deje un espacio suficiente de 2 pulgadas alrededor del interruptor para enfriar. Un espacio insuficiente puede provocar un sobrecalentamiento del chasis del conmutador.

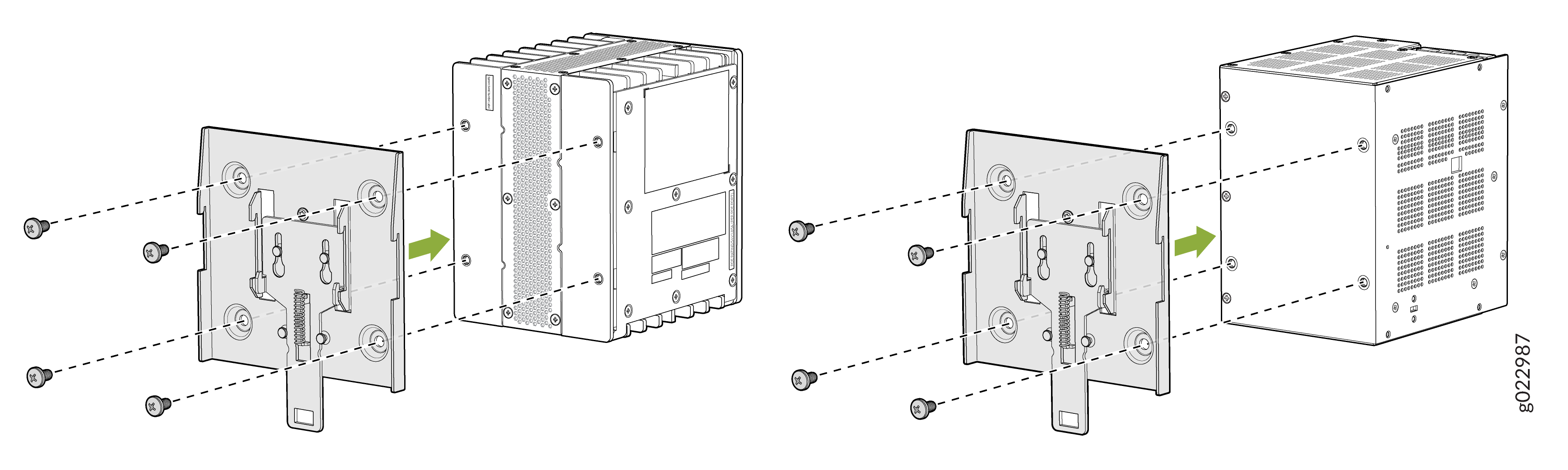

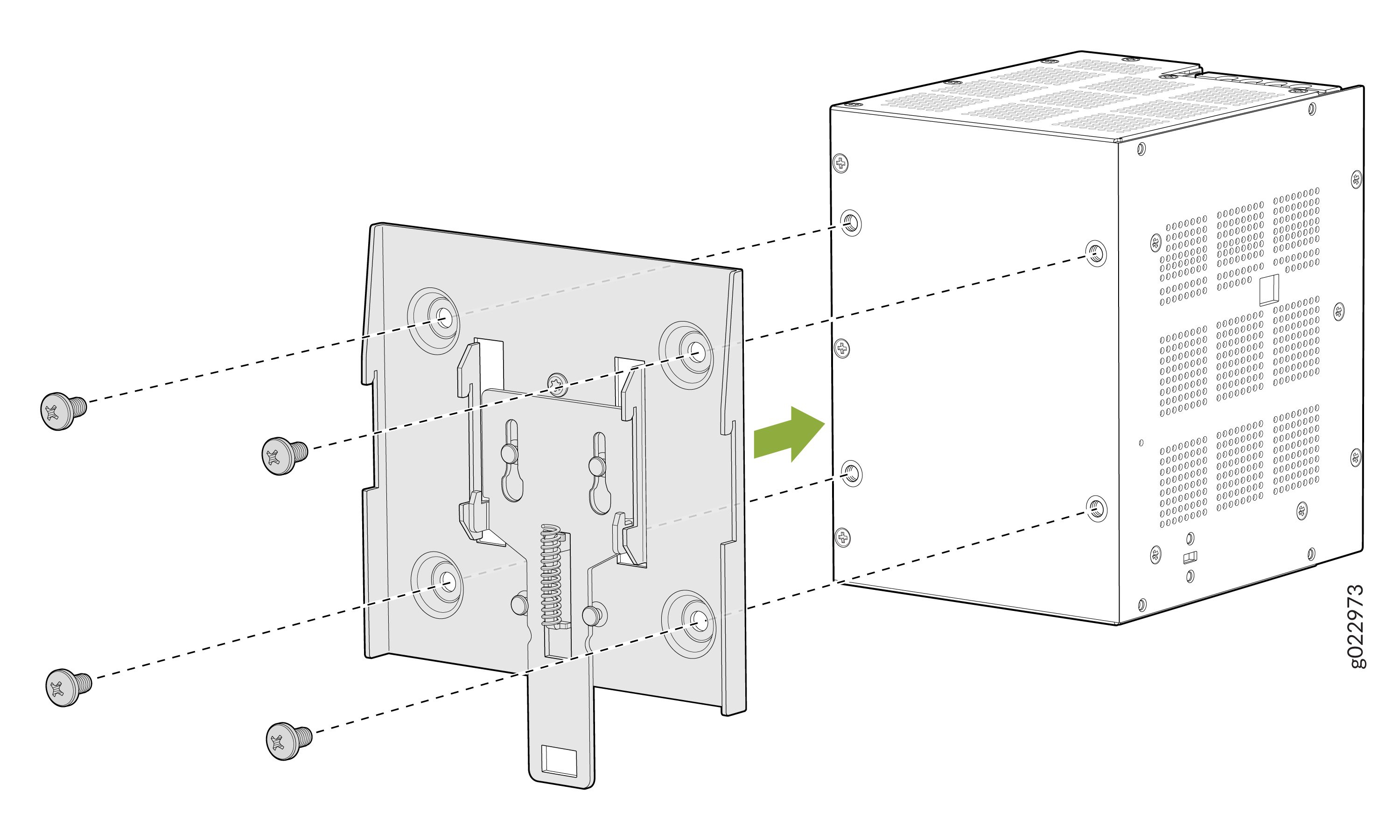

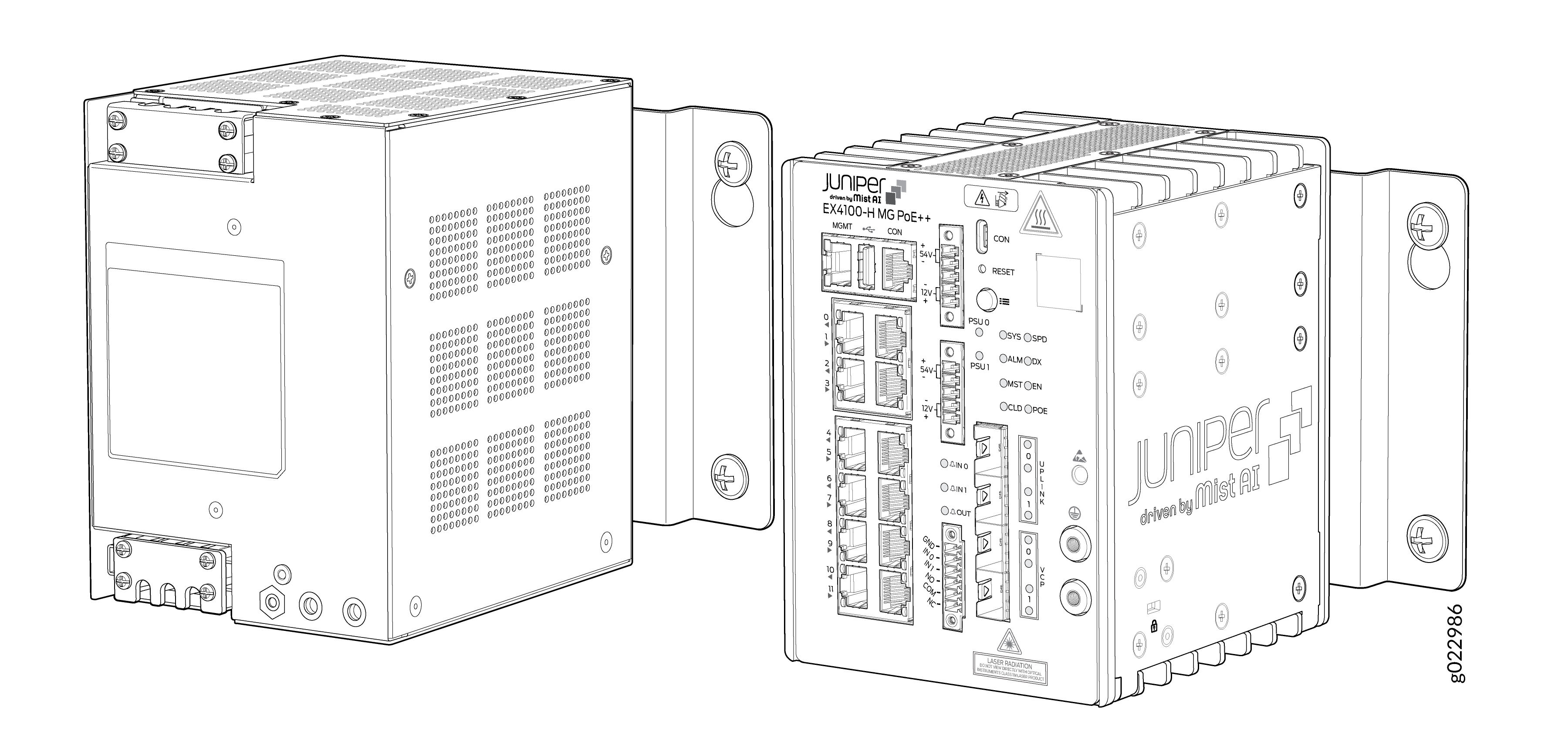

  1. Ensamble los soportes de montaje DIN en el interruptor y la fuente de alimentación.
    Nota: Par recomendado para el soporte de montaje en el interruptor y la fuente de alimentación: 22 +/- 0,5 Lb.in
    Figura 17: Ensamble los soportes de montaje DIN en el interruptor y la fuente de alimentación Mounting plate assembly process for an electronic device with green arrows indicating screw attachment directions.

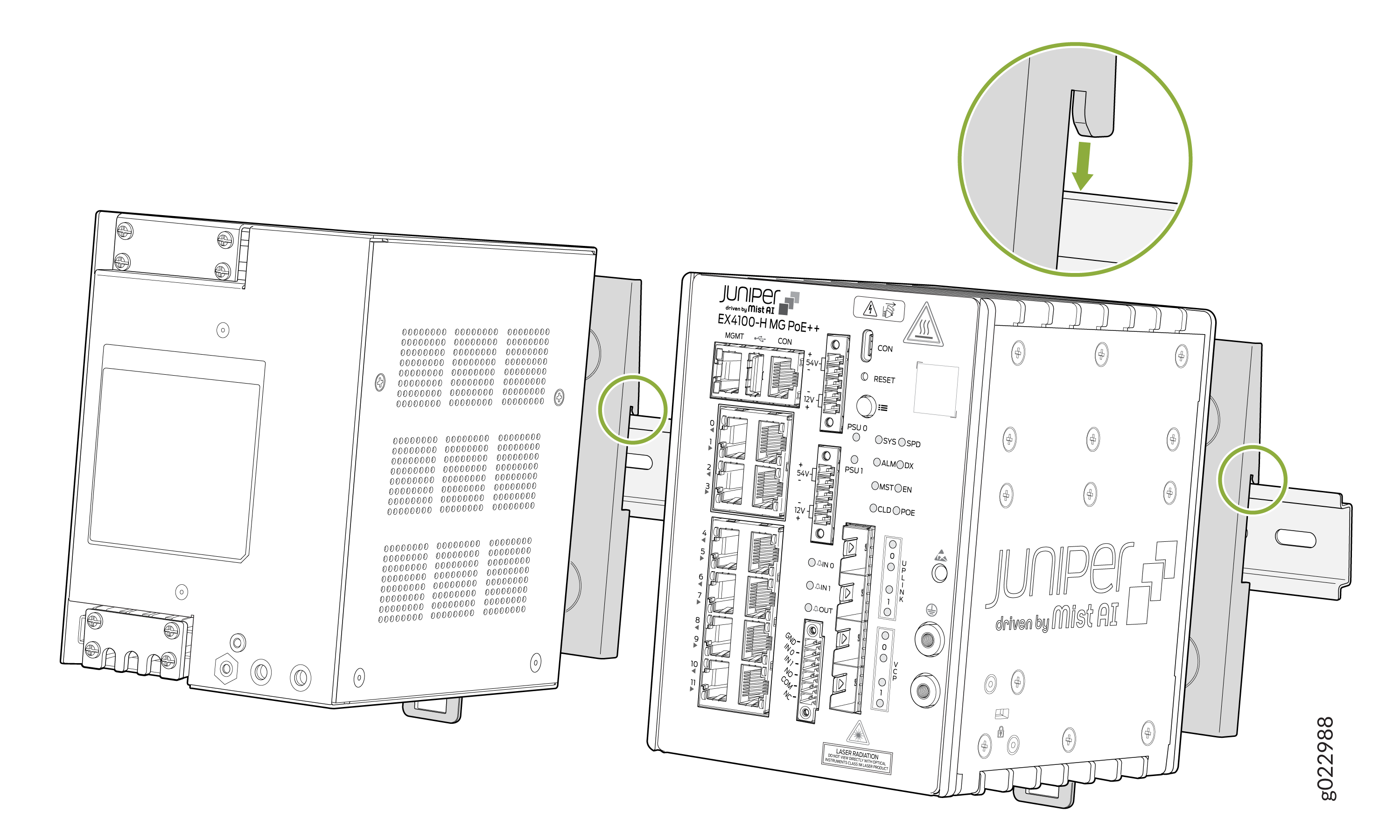

  2. Enganche el interruptor y la fuente de alimentación a la parte superior del canal DIN.
    Figura 18: Enganche el interruptor y la fuente de alimentación a la parte Juniper Networks EX4100-MG PoE++ switch mounted on DIN rail with green circles highlighting securing mechanism. superior del canal DIN
  3. Tire del pestillo del resorte para enganchar la unidad al canal DIN.
    Figura 19: Tire del pestillo del resorte para enganchar la unidad al canal Juniper EX4100-H-MG PoE++ switch mounted on a rail with labeled ports and green arrows showing installation directions. DIN

Desmontaje de un conmutador EX4100-H-12MP de un riel DIN dentro de un gabinete

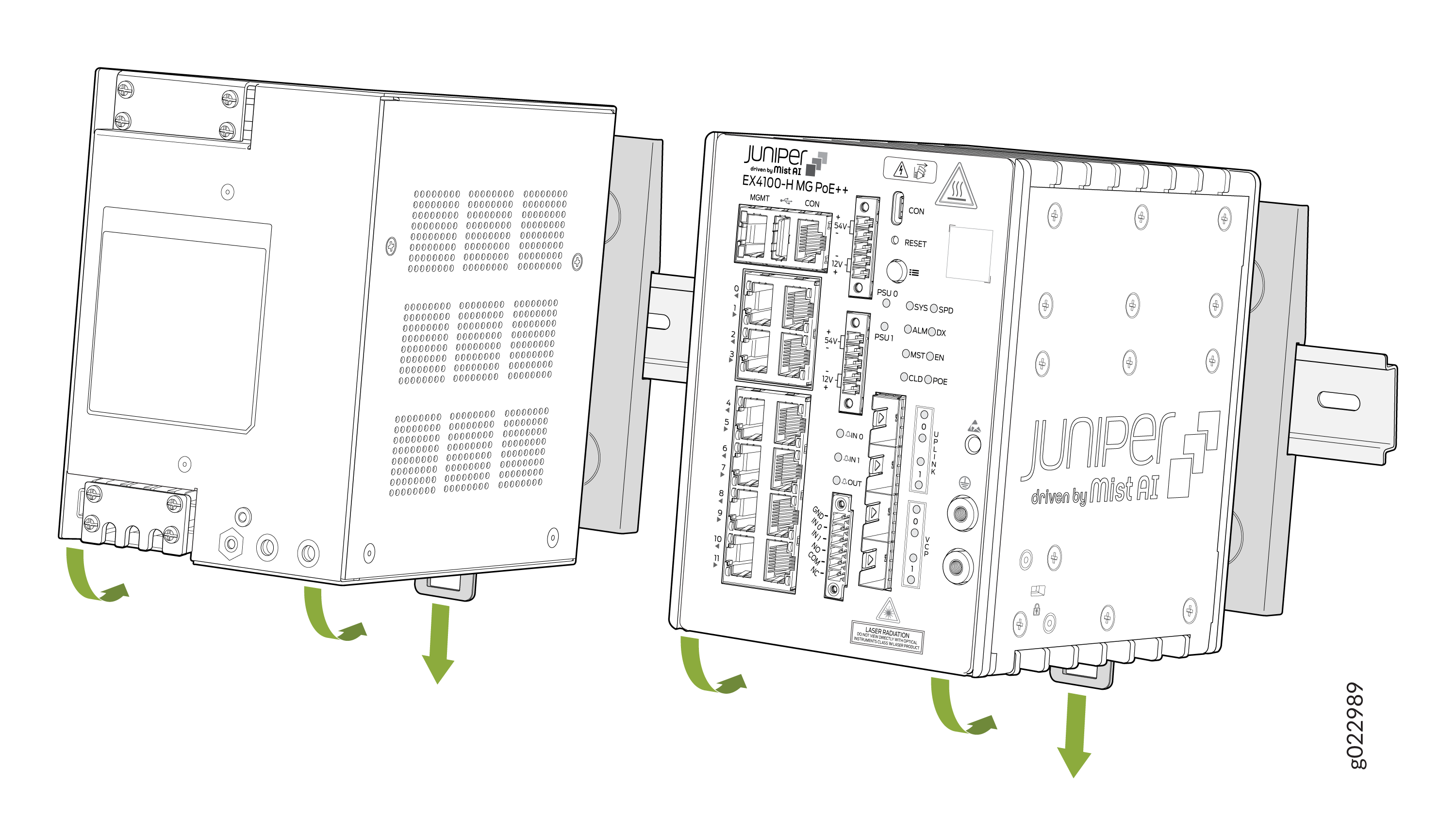

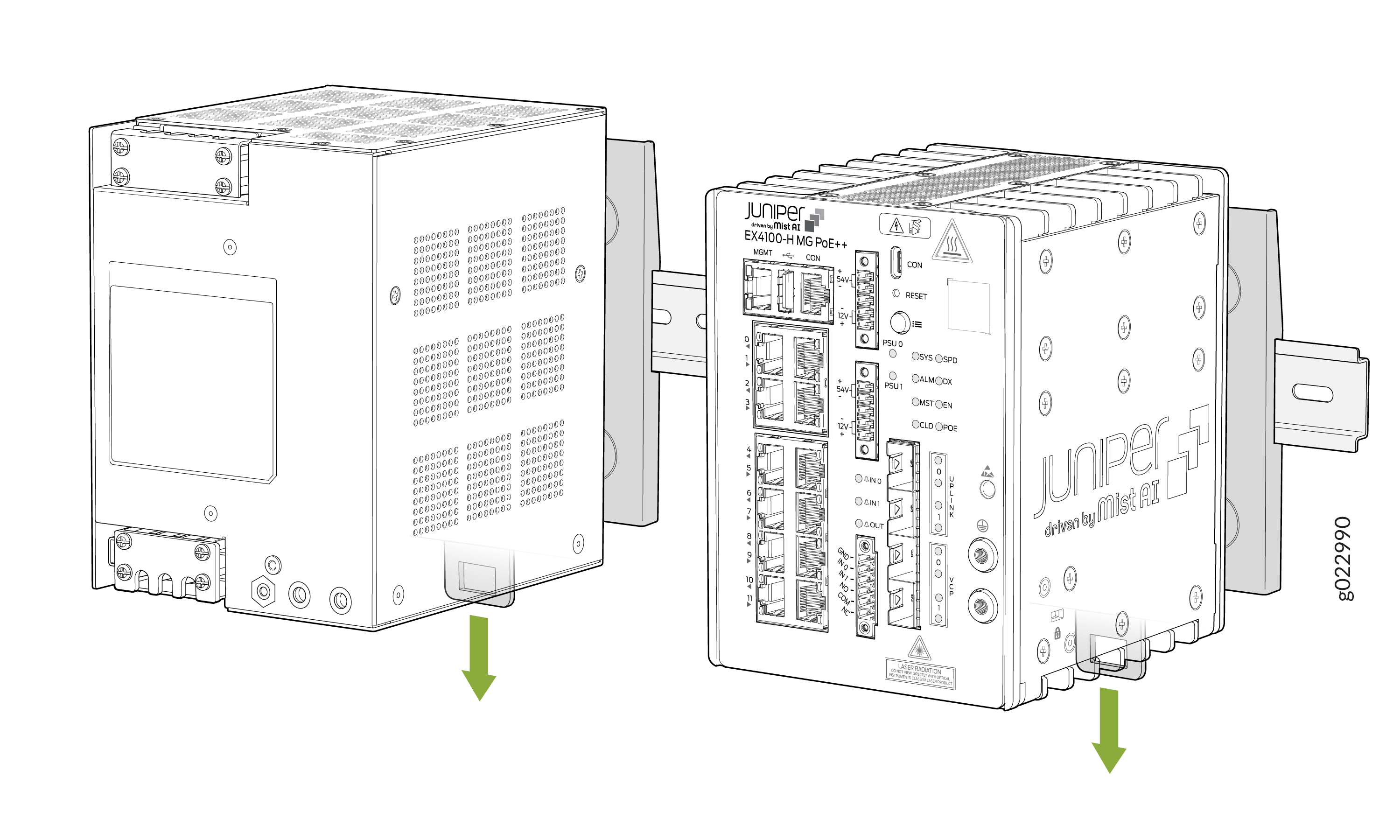

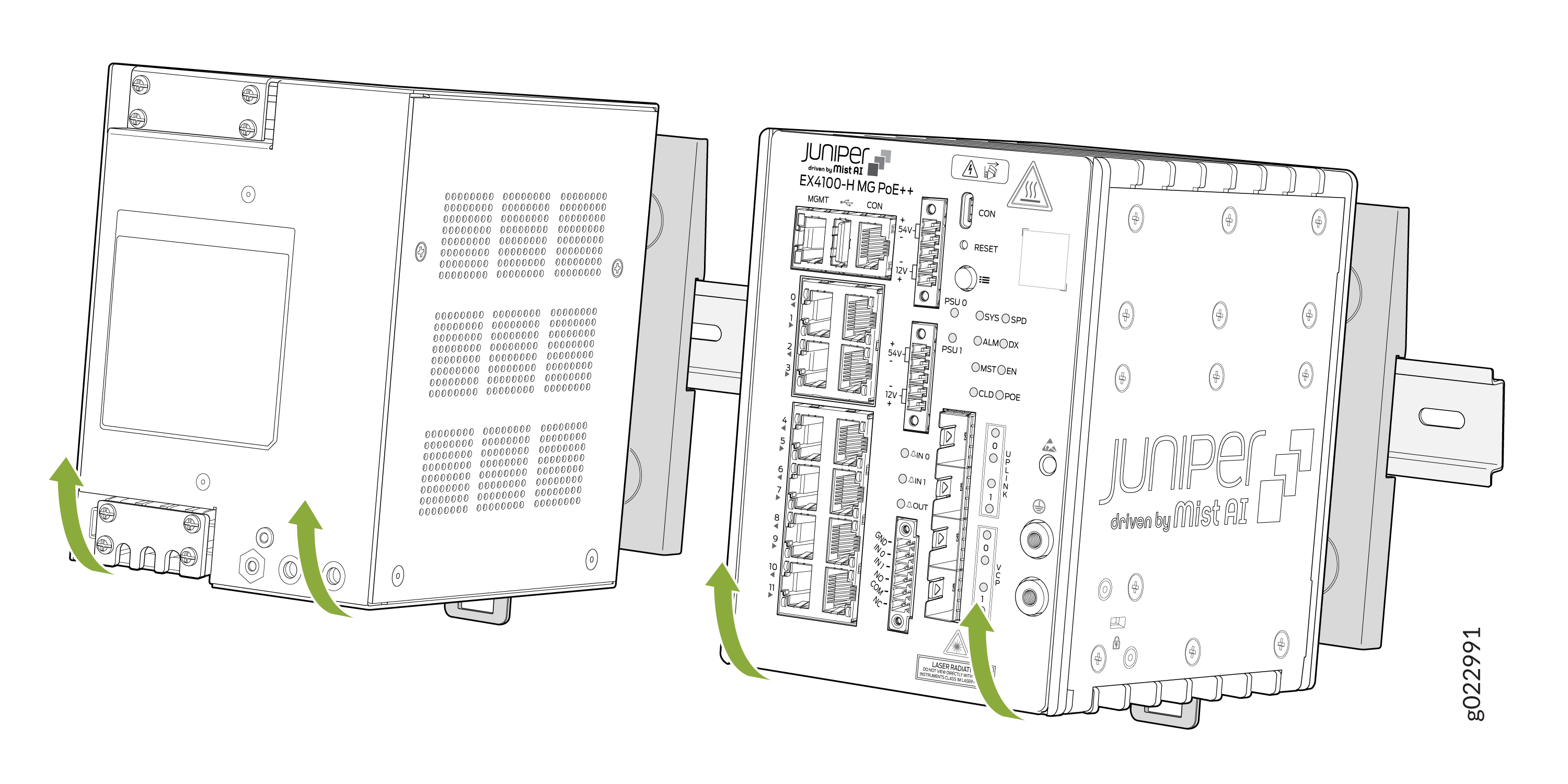

  1. Tire del pestillo del resorte para desenganchar el interruptor y la fuente de alimentación.
    Figura 20: Tire del pestillo del resorte para desenganchar el interruptor y la fuente de alimentación Juniper Networks EX4100-MG PoE++ switch mounted on DIN rail showing front and rear views with labeled ports and green arrows for mounting directions.
  2. Retire el interruptor y la fuente de alimentación del carril DIN.
    Figura 21: Retire el interruptor y la fuente de alimentación del carril Juniper Networks EX4100-H MG PoE++ switch mounted on a DIN rail with green arrows indicating installation points. DIN

Monte un conmutador EX4100-H-12MP en una pared dentro de un gabinete

Antes de montar el interruptor en una pared:

. Asegúrese de tener a mano las siguientes piezas y herramientas:

  • Dos soportes de montaje en pared (incluidos en el kit de montaje en pared)

  • Ocho tornillos de soporte de montaje en pared (incluidos en el kit de montaje en pared)

  • Ocho tornillos de montaje para fijar el interruptor y la fuente de alimentación externa con M5 x 8 mm (incluidos en el kit de montaje en pared)

  • Anclajes de pared huecos (incluidos en el kit de montaje en pared)

  • Un destornillador Phillips número 2 (+) (no incluido)

Puede montar un conmutador EX4100-H-12MP en una pared mediante el kit de montaje en pared que se puede pedir por separado.

Para montar el conmutador y la fuente de alimentación externa en una pared dentro de un armario:

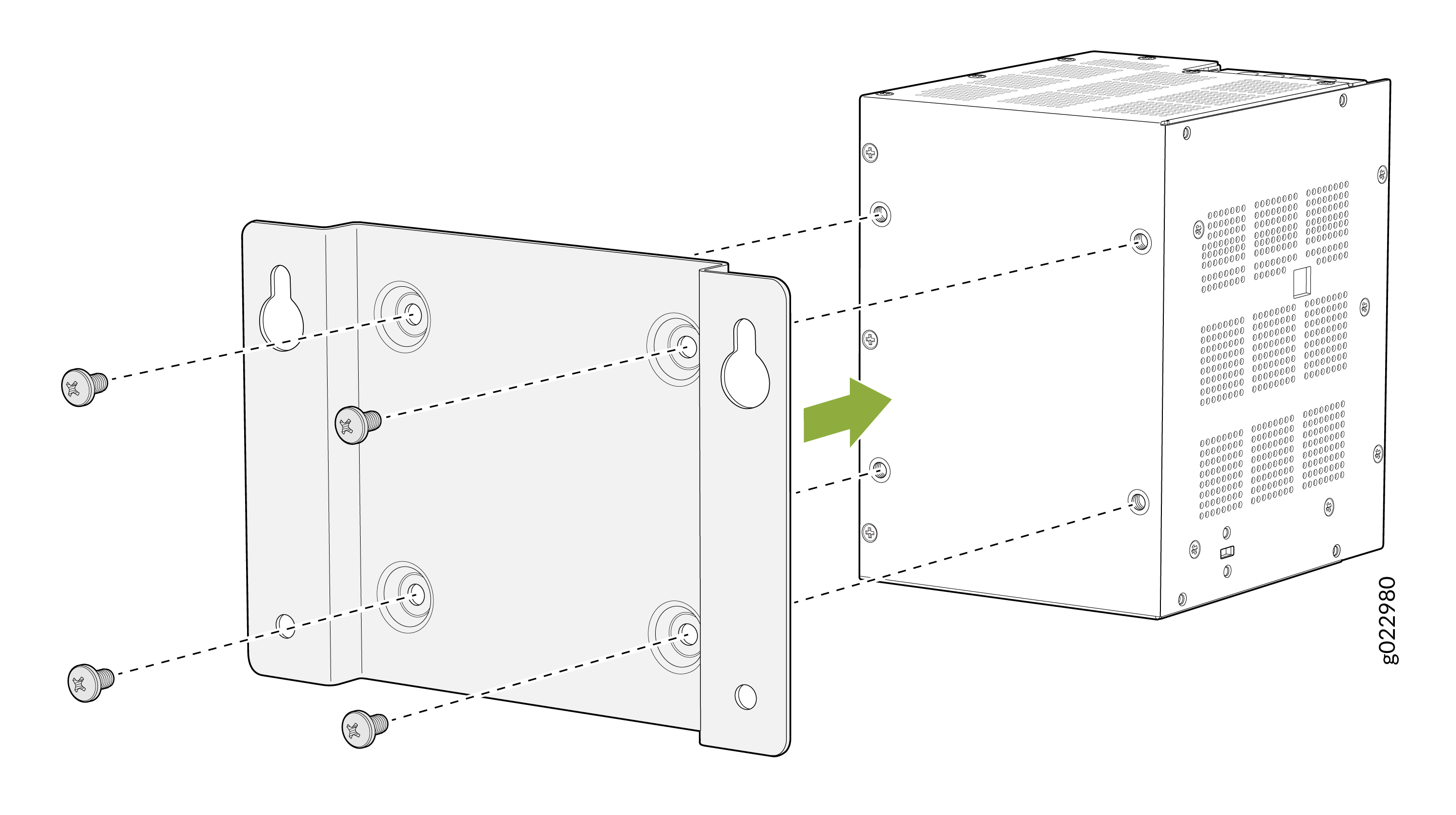

  1. Fije el soporte de montaje en pared al interruptor.
    Nota: Par recomendado para el soporte de montaje en el interruptor y la fuente de alimentación: 22 +/- 0,5 Lb.in
    Figura 22: Fije el soporte de montaje en pared al conmutador Assembly diagram showing how to mount a device onto a bracket or wall mount. Labels include AGENCY LABEL and SYS INFO LABEL. Screws with dashed lines indicate placement. Green arrow shows bracket attachment direction.

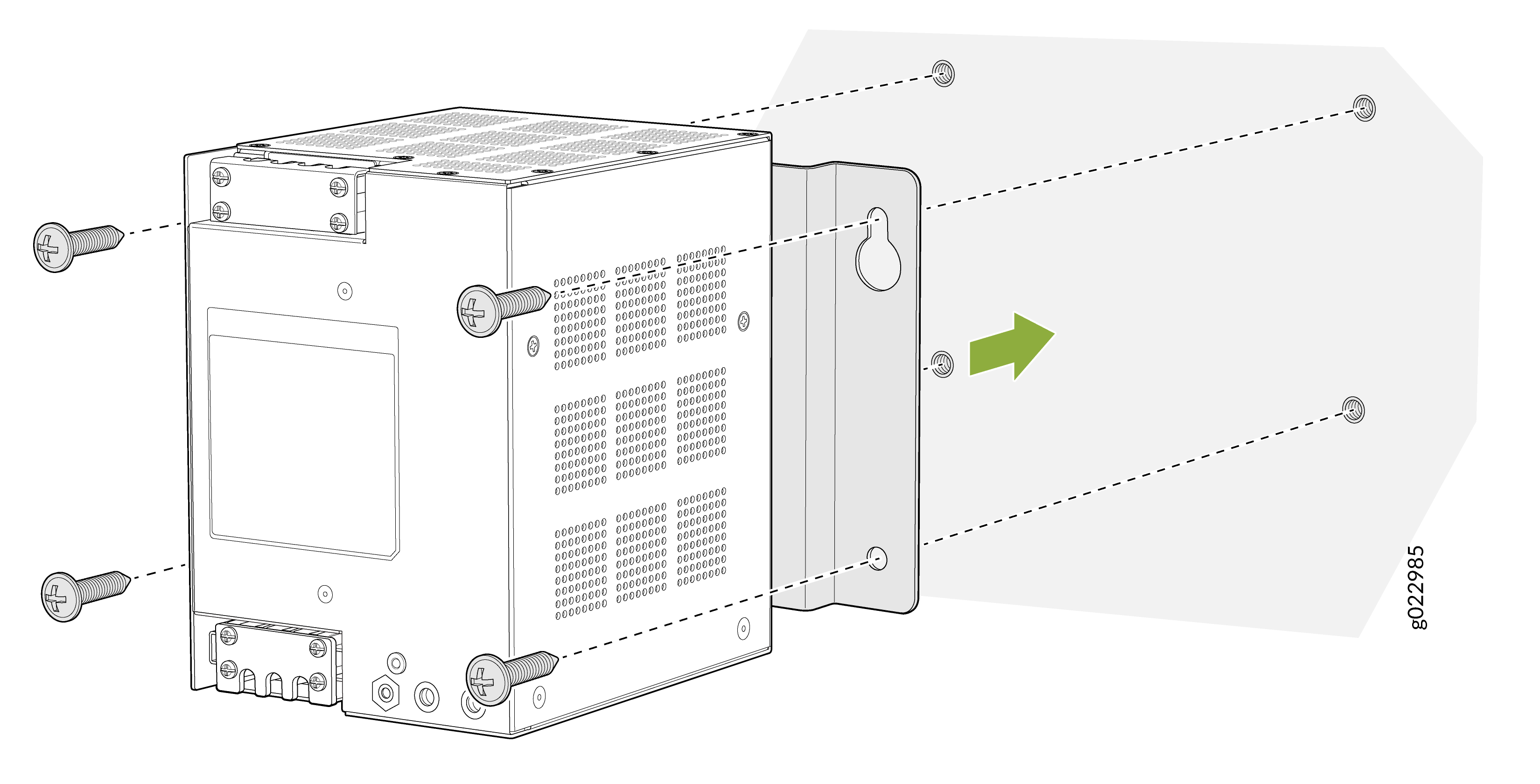

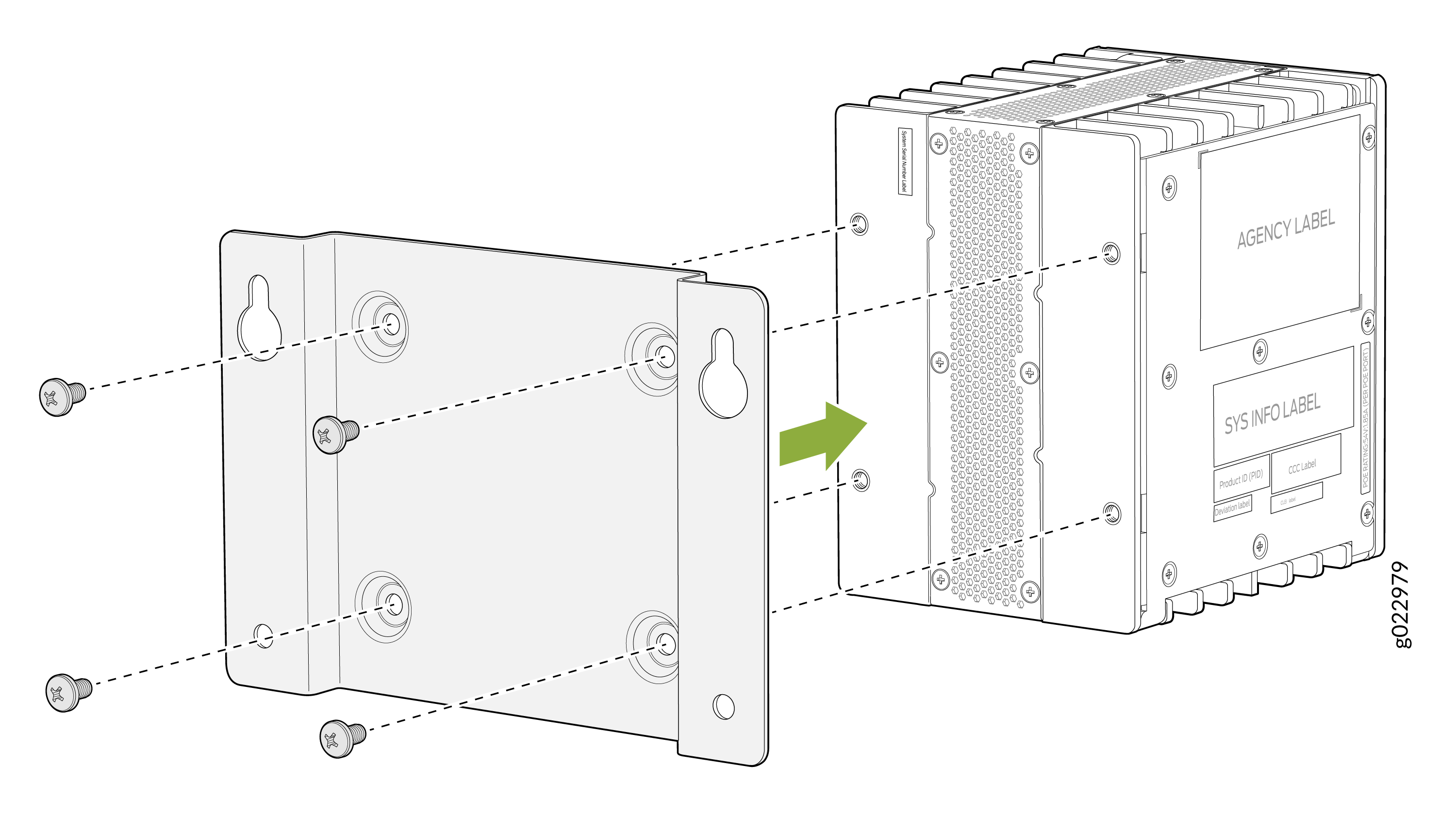

  2. Fije el soporte de montaje en pared a la fuente de alimentación.
    Figura 23: Fije el soporte de montaje en pared a la fuente de alimentación Assembly diagram showing how to attach a mounting bracket to a device with screws. Green arrow indicates attachment direction.

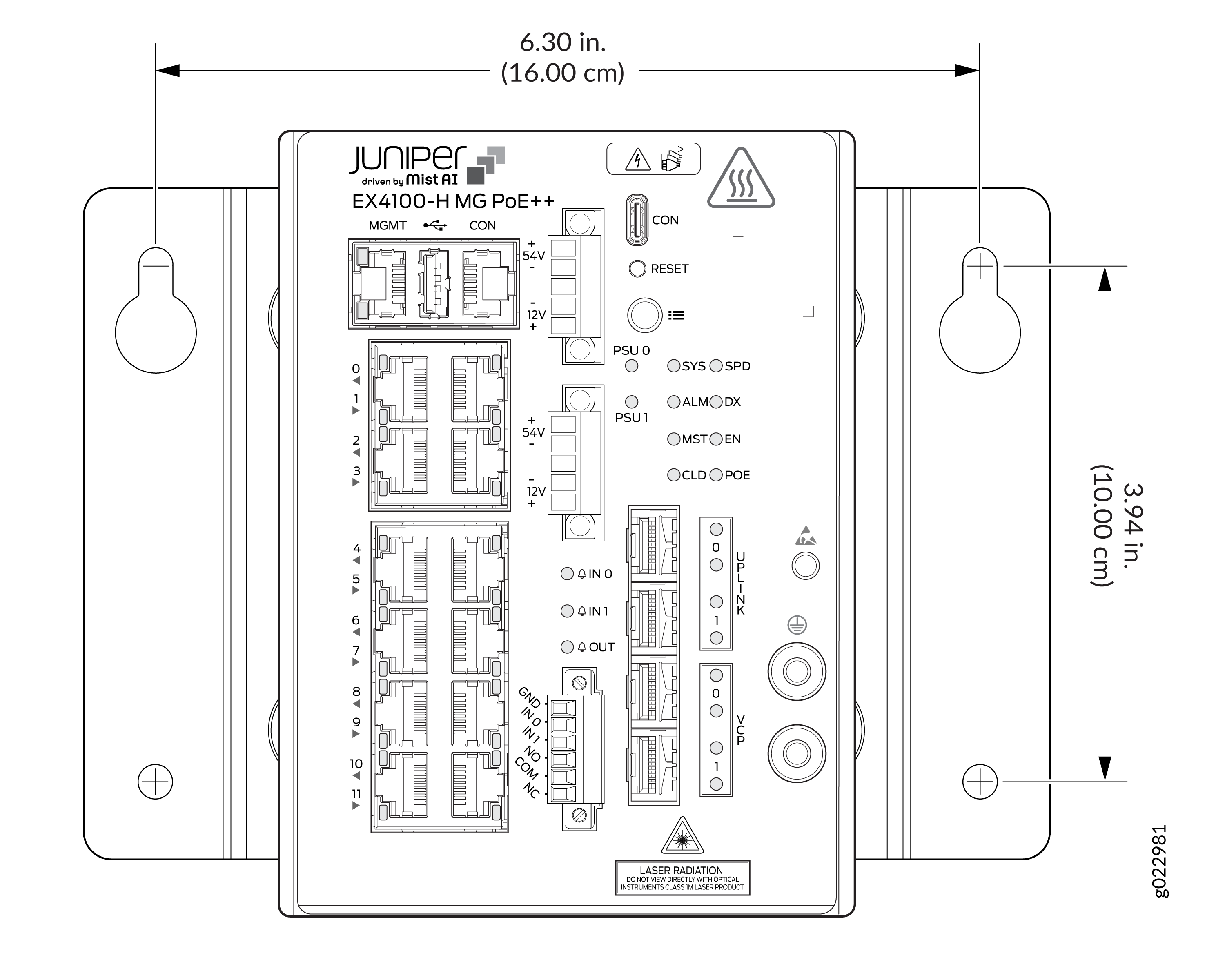

  3. Taladre agujeros según las medidas de la siguiente figura para instalar los tornillos de montaje para los soportes de montaje en pared del interruptor. Si los tornillos de montaje se insertan en una tabla de pared sin montante detrás, debe usar anclajes para pared seca clasificados para soportar 75 lb (34 kg). Inserte los tornillos en los montantes de la pared siempre que sea posible para proporcionar mayor soporte al chasis del conmutador. Apriete los tornillos solo hasta la mitad, dejando aproximadamente 1/4 de pulgada. (6 mm) de distancia entre la cabeza del tornillo y la pared.
    Figura 24: Medidas para instalar tornillos de montaje para los soportes de montaje del interruptor
    Juniper EX4100-H MG PoE++ switch diagram showing layout, dimensions, Ethernet ports, power input, and status indicators.

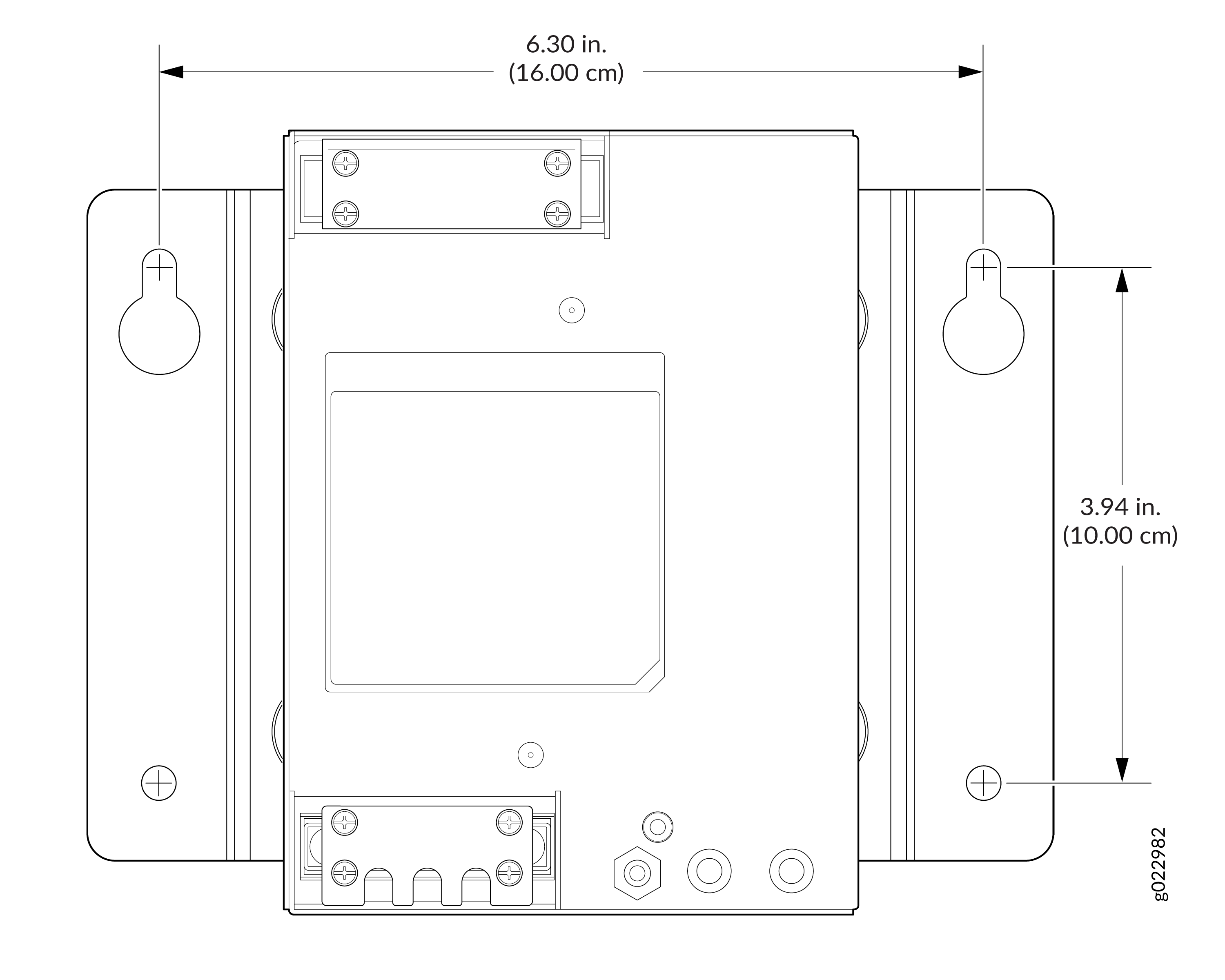

  4. Taladre agujeros según las medidas de la siguiente figura para instalar los tornillos de montaje para los soportes de montaje en pared de la fuente de alimentación. Si los tornillos de montaje se insertan en una tabla de pared sin montante detrás, debe usar anclajes para pared seca clasificados para soportar 75 lb (34 kg). Inserte los tornillos en los montantes de la pared siempre que sea posible para proporcionar mayor soporte al chasis de la fuente de alimentación. Apriete los tornillos solo hasta la mitad, dejando aproximadamente 1/4 de pulgada. (6 mm) de distancia entre la cabeza del tornillo y la pared.
    Figura 25: Medidas para la instalación de tornillos de montaje para los soportes de montaje de la fuente de alimentación Technical drawing of a wall-mounted electronic device with dimensions: width 6.30 inches, height 3.94 inches, showing mounting holes and connectors.

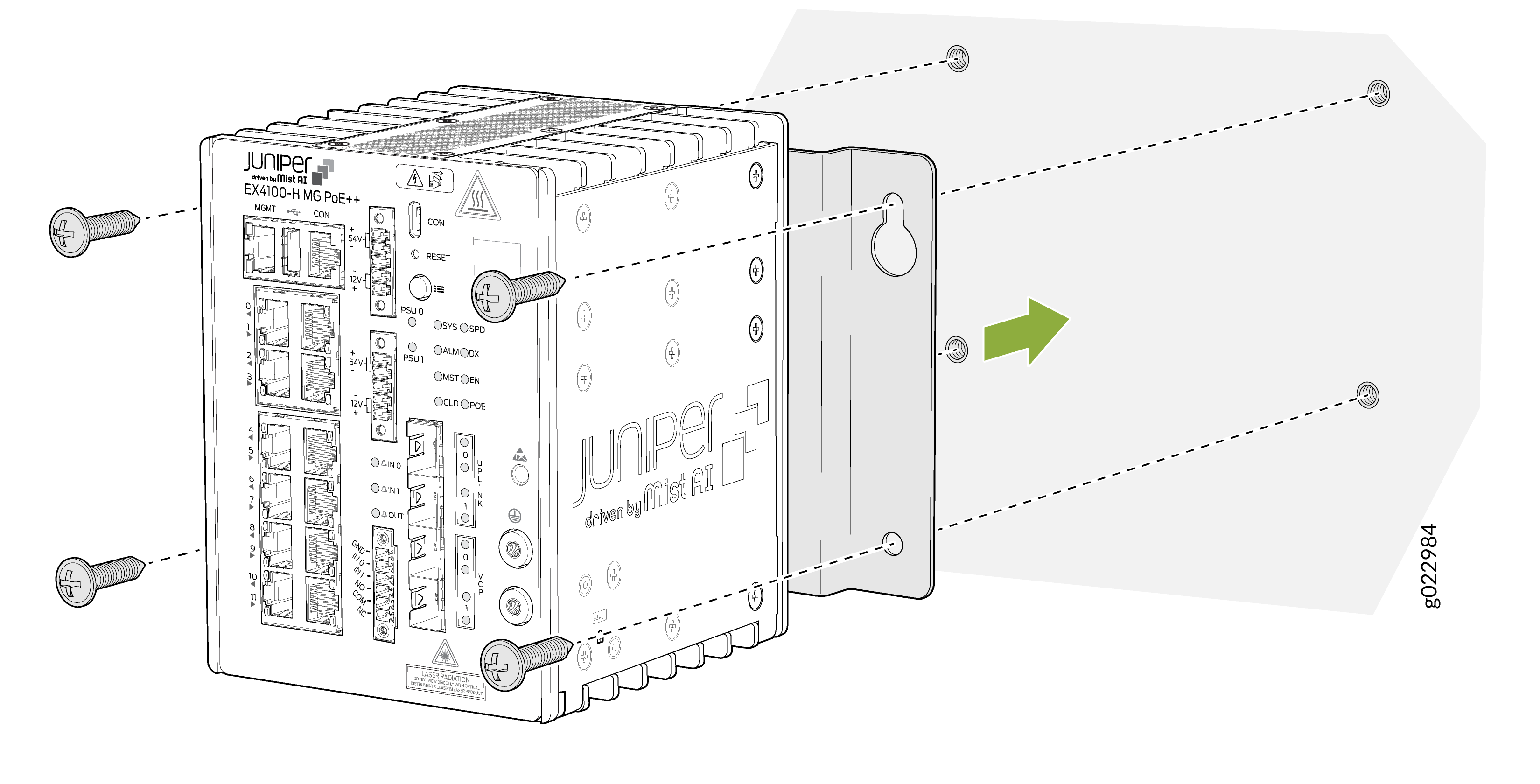

  5. Asegure el interruptor a la pared con tornillos. Apriete todos los tornillos de montaje.
    Figura 26: Asegure el interruptor a la pared con tornillos Juniper Networks EX4100-HM switch mounted with screws on a surface, highlighting its AI-driven network management and PoE++ features.
  6. Asegure la fuente de alimentación a la pared con tornillos. Apriete todos los tornillos de montaje.
    Figura 27: Asegure la fuente de alimentación a la pared con tornillos Installation diagram of an electrical device with ventilation holes onto a mounting bracket using screws. Green arrow shows attachment direction.
  7. Interruptor y fuente de alimentación instalados en la pared dentro de un gabinete.
    Figura 28: Interruptor y fuente de alimentación instalados en la pared
    Juniper EX4100-H MG PoE++ switch with Ethernet ports and status indicators for network connectivity and PoE applications.

Monte un conmutador EX4100-H-24MP o EX4100-H-24F en un bastidor dentro de un gabinete

El montaje en bastidor de dos postes es la opción de montaje predeterminada para el conmutador EX4100-H-24MP y EX4100-H-24F.

Nota:

Mantenga un espacio libre de 1 RU en la parte superior del conmutador y de 1 RU en la parte inferior del conmutador.

Asegúrese de tener a mano las siguientes piezas y herramientas:

  • Destornillador Phillips (+), número 2 (no incluido).

  • Tornillos para fijar el chasis del conmutador al bastidor (no suministrados).

  • Kit de montaje de bastidor de 2 postes: EX4100-H-2P-RMK (incluido).

  • Cuatro tornillos M4 x 6 (incluidos)

Puede montar los conmutadores EX4100-H-24MP y EX4100-H-24F en dos postes de un conmutador de 19 pulg. bastidor o gabinete mediante los soportes de montaje frontales provistos con el conmutador. (El resto de este tema usa bastidor para referirse al bastidor o gabinete).

Nota:

Una persona debe estar disponible para levantar el conmutador mientras otra asegura el conmutador al bastidor.
Nota:

Si va a montar varias unidades en un bastidor, monte la unidad más pesada en la parte inferior del bastidor y monte las otras unidades desde la parte inferior del bastidor hacia la parte superior en orden decreciente del peso de las unidades.
  1. Retire el interruptor de la caja de envío y colóquelo sobre una superficie plana y estable.
  2. Fije los soportes de montaje de 2 postes al chasis del conmutador fijando inicialmente los soportes de montaje lateral al chasis del conmutador alineando los orificios de los soportes de montaje sobre los tornillos de reborde del chasis del conmutador. Cada ojo de cerradura en el soporte de montaje tiene un cuello y una cabeza; el cuello es más estrecho. Coloque los orificios de los soportes de montaje sobre los tornillos residuales del chasis del conmutador y deslice estos soportes de montaje hacia la parte posterior del chasis del conmutador de manera que los tornillos residuales del chasis del conmutador queden colocados en las cabezas de los orificios del soporte de montaje.
    Figura 29: Fije los soportes de montaje de 2 postes Attach the 2-post mounting brackets to the chassis al chasis
  3. Inserte los cuatro tornillos Phillips M4 x 6 mm para fijar el soporte de montaje en los orificios alineados del chasis del conmutador y apriete los tornillos.

    El par recomendado es de 10 +/- 0,5 Lb.in

  4. Para conectar el conmutador al bastidor, levántelo y colóquelo en el bastidor, alineando los orificios de los soportes de montaje con los orificios roscados en los postes del bastidor. Alinee los orificios de cada soporte de montaje con un orificio de cada riel de bastidor para asegurarse de que el chasis del conmutador esté nivelado. Pídale a una segunda persona que fije el conmutador al bastidor. Utilice ocho tornillos apropiados para su bastidor para sujetar los soportes de montaje al bastidor y apretar los tornillos.
    Figura 30: Fije los soportes de montaje al bastidor Attach the mounting brackets to the rack
    Figura 31: Conmutador instalado en el bastidor

Monte un conmutador EX4100-H-24MP o EX4100-H-24F mediante el EX4100-H-4P-RMK (montaje de tornillo) en cuatro postes en un bastidor o gabinete

Asegúrese de tener a mano las siguientes piezas y herramientas:

  • Un par de soportes de montaje frontal para montar el interruptor al ras con los postes frontales de un bastidor (provistos con un kit de montaje de bastidor de cuatro postes)

  • Un par de soportes de montaje traseros (provistos con un kit de montaje de bastidor de cuatro postes)

  • Cuatro tornillos M4 x 6 (incluidos con el kit de montaje de bastidor de cuatro postes)

  • Destornillador Phillips (+), número 2 (no incluido)

  • Tornillos para fijar el chasis del conmutador y las cuchillas de montaje posterior al bastidor (no incluidos)

Puede montar un conmutador EX4100-H-24MP o EX4100-H-24F en cuatro postes de un conmutador de 19 pulgadas. bastidor o gabinete mediante el kit de montaje de bastidor de cuatro postes que se puede pedir por separado (EX4100-H-4P-RMK). (El resto de este tema usa bastidor para referirse al bastidor o gabinete).

Nota:

Una persona debe estar disponible para levantar el conmutador mientras otra asegura el conmutador al bastidor.
Nota:

Mantenga un espacio libre de 1 RU en la parte superior del conmutador y de 1 RU en la parte inferior del conmutador.
PRECAUCIÓN:

Si va a montar varias unidades en un bastidor, monte la unidad más pesada en la parte inferior del bastidor y monte las otras unidades desde la parte inferior del bastidor hacia la parte superior en orden decreciente del peso de las unidades.

Para montar el conmutador en cuatro postes de un bastidor:

  1. Retire el interruptor de la caja de envío y colóquelo sobre una superficie plana y estable.
  2. Fije los soportes de montaje laterales al chasis alineando los orificios de los soportes de montaje sobre los tornillos de hombro del chasis del conmutador.
  3. Cada ojo de cerradura en el soporte de montaje tiene un cuello y una cabeza; el cuello es más estrecho. Coloque los orificios de los soportes de montaje sobre los tornillos de hombro del chasis y deslice los soportes de montaje hacia la parte posterior del chasis de manera que los tornillos de los hombros del chasis queden colocados en las cabezas de los orificios de las cerraduras del soporte de montaje.
    1. Inserte los tornillos Phillips M4 x 6 mm para fijar el soporte de montaje en los orificios alineados del chasis y apriete los tornillos con un par recomendado de 10 +/- 0,5 Lb.in.
    Figura 32: Fije los soportes de montaje al conmutador Installing rack-mounting rails with screws; green arrows show assembly direction; close-ups highlight screw details.
  4. Para conectar el conmutador al bastidor, levántelo y colóquelo en el bastidor, alineando los orificios de los soportes de montaje con los orificios roscados en los postes del bastidor. Alinee los orificios de cada soporte de montaje con un orificio de cada riel de bastidor y asegúrese de que el chasis del conmutador esté nivelado.
    1. Fije el conmutador a los postes delanteros del bastidor.
    Figura 33: Fije los soportes de montaje frontal y el chasis del conmutador al bastidor Installing a rack-mounted server into a server rack with screws and direction indicated by an arrow.
  5. Deslice las cuchillas del soporte de montaje trasero en los rieles laterales de los soportes de montaje delanteros unidos al chasis del conmutador.
    1. Fije el conmutador al borne trasero del bastidor con los soportes de montaje traseros y apriete los tornillos
    Figura 34: Fije las cuchillas del soporte de montaje trasero al conmutador y fije los soportes de montaje traseros al chasis Server being installed into a rack with arrows indicating direction and screws showing rail attachment to rack frame. del conmutador

Monte un conmutador EX4100-H 24MP o EX4100-H 24F en un bastidor o gabinete con el kit de montaje de bastidor sin herramientas EX4100-H-4P-TL-RMK

Puede montar el conmutador EX4100-H 24MP o EX4100-H 24F en un orificio cuadrado o en un orificio roscado de cuatro postes de 19 pulgadas. bastidores con el kit de montaje de bastidor EX4100-H-4P-TL-RMK sin herramientas.

Una instalación de cuatro postes soporta uniformemente el interruptor por las cuatro esquinas.

Monte su conmutador con el kit de montaje de bastidor sin herramientas EX4100-H-4P-TL-RMK en un bastidor de 4 postes con orificio cuadrado

Asegúrese de tener a mano las siguientes herramientas y piezas:

  • No se proporciona una correa de conexión a tierra ESD.

  • Un par de soportes de montaje laterales que se conectan al chasis del conmutador, provistos con el kit de montaje de bastidor.

  • Un par de rieles de montaje delanteros y traseros que se unen a los postes del bastidor, provistos con el kit de montaje del bastidor.

Nota:

Mantenga un espacio libre de 1 RU en la parte superior del conmutador y de 1 RU en la parte inferior del conmutador.

Para montar el conmutador en un bastidor de cuatro postes:

  1. Revise las pautas y advertencias generales de seguridad.
  2. Envuelva y sujete un extremo de la correa de conexión a tierra del cable de descarga electrostática (ESD) alrededor de su muñeca desnuda y conecte el otro extremo a un punto ESD del sitio.
  3. Para fijar los soportes de montaje laterales al chasis del conmutador, alinee los orificios de los soportes de montaje sobre los tornillos de reborde del chasis del conmutador. Deslice los soportes de montaje hacia la parte posterior del chasis del conmutador.
    Figura 35: Coloque los soportes de Attaching sliding rails to a rack-mounted server with green arrows indicating installation direction and zoomed-in details of screws and locking mechanisms. montaje laterales
  4. Ensamble los rieles de montaje deslizando los rieles flotantes traseros en los rieles delanteros.
    Figura 36: Ensamblar los rieles de Assembly diagram showing components of a drawer slide mechanism with green arrows indicating assembly direction. montaje
  5. Instale los rieles de montaje en el bastidor:
    1. Alinee los bloques de guía de los rieles de montaje traseros con los orificios del poste trasero. Tire de los rieles de montaje traseros hacia la parte delantera del bastidor para bloquear los rieles en su lugar. Escuchará un sonido de clic distintivo cuando el pestillo se bloquee en los orificios del bastidor correspondiente.
      Figura 37: Instalación de los rieles de montaje traseros Installing rack rails in server rack with green arrows showing insertion direction. Zoomed view highlights rail-to-post connection mechanism.
    2. Alinee los bloques guía de los rieles de montaje delanteros con los orificios del poste delantero. Empuje los rieles de montaje delanteros hacia la parte posterior del bastidor para bloquear los rieles en su lugar. Escuchará un sonido de clic distintivo cuando el pestillo se bloquee en los orificios del bastidor correspondiente.
      Figura 38: Instalación de los rieles de montaje frontales Rack-mount rail system showing sliding rails attached to front and rear rack posts for supporting servers in data centers.
    3. Asegúrese visualmente de que los pestillos delanteros y traseros estén bloqueados en su lugar en los rieles de montaje. Los rieles de montaje deben instalarse de forma segura en el bastidor.
      Figura 39: Rieles de montaje asegurados en el bastidor Technical drawing of a rack system with perforated supports and telescopic sliding rails for an assembly guide.
  6. Levante el conmutador y colóquelo en el bastidor, alineando los soportes de montaje laterales con los rieles de montaje. Deslice el interruptor en los canales de los rieles de montaje del bastidor.
    Figura 40: Deslice el interruptor en el bastidor Installing a rack-mounted server into a rack using sliding rails; green arrows and zoomed-in sections show connection points and securing mechanisms.
  7. Apriete los dos tornillos de mariposa para asegurar el interruptor.
    Figura 41: Apriete los tornillos de Server being mounted on sliding rails in a rack, with green circles highlighting attachment points. mariposa

Monte su conmutador con el kit de montaje de bastidor EX4100-H-4P-TL-RMK sin herramientas en un bastidor de 4 postes con orificio roscado

Asegúrese de tener a mano las siguientes herramientas y piezas:

  • No se proporciona una correa de conexión a tierra ESD.

  • Un destornillador Phillips número 1 (+), no incluido.

  • Un destornillador Phillips número 2 (+), no incluido.

  • Ocho tornillos para sujetar los rieles de montaje a los postes del bastidor, no incluidos.

  • Un par de soportes de montaje laterales que se conectan al chasis del conmutador, provistos con el kit de montaje de bastidor.

  • Un par de rieles delanteros y traseros de montaje que se unen a los postes del bastidor, provistos con el kit de montaje del bastidor.

Para montar el conmutador en un bastidor de cuatro postes con orificios roscados:

  1. Revise las pautas y advertencias generales de seguridad.
  2. Envuelva y sujete un extremo de la correa de conexión a tierra del cable de descarga electrostática (ESD) alrededor de su muñeca desnuda y conecte el otro extremo a un punto ESD del sitio.
  3. Para fijar los soportes de montaje laterales al chasis del conmutador, alinee los orificios de los soportes de montaje sobre los tornillos de reborde del chasis del conmutador. Deslice los soportes de montaje hacia la parte posterior del chasis del conmutador.
    Figura 42: Fije los soportes de Attaching sliding rails to a rack-mounted server with green arrows indicating installation direction and zoomed-in details of screws and locking mechanisms. montaje laterales
  4. Ensamble los rieles de montaje:
    1. Retire los bloques guía de los rieles de montaje delanteros aflojando los tornillos y las arandelas con un par recomendado de 4,5 +/- 0,5 Lb.in.
      Figura 43: Extracción de los bloques guía del riel Exploded view of front rail assembly with screws, washers, and brackets, illustrating assembly process for a structural component. de montaje frontal
    2. Retire los bloques guía del riel de montaje trasero aflojando los tornillos y las arandelas.
      Figura 44: Extracción de los bloques guía del riel Exploded view of rear rail assembly diagram with screws, washers, and fasteners for structural attachment. de montaje trasero
    3. Deslice los rieles flotantes traseros en los rieles delanteros.
      Figura 45: Ensamble los rieles de Diagram of drawer slides with green arrows showing assembly process and how components fit together for smooth operation. montaje
  5. Instale los rieles de montaje en el bastidor:
    1. Inserte el pasador guía de los rieles de montaje traseros en los orificios del poste trasero. Tire de los rieles de montaje traseros hacia la parte delantera del bastidor para bloquear los rieles en su lugar. Escuchará un clic distintivo cuando el pestillo encaje en su lugar.
      Figura 46: Instalación de los rieles de montaje traseros Rack mount rail installation showing front and rear rack posts connected by a rail with arrows indicating installation direction.
    2. Inserte el pasador guía de los rieles de montaje delanteros en los orificios del poste delantero. Empuje los rieles de montaje delanteros hacia la parte posterior del bastidor para bloquear los rieles en su lugar. Escuchará un clic distintivo cuando el pestillo encaje en su lugar. Asegure los rieles de montaje delanteros al poste delantero del bastidor con tornillos apropiados para el tamaño roscado del bastidor (no incluidos).
      Figura 47: Instalación y asegure los rieles de montaje frontales Illustration of rack rail system installation with front and rear posts, rails, screws, and green arrows showing direction.
    3. Asegure los rieles de montaje traseros al poste trasero del bastidor con tornillos apropiados para el tamaño roscado del bastidor (no incluidos).
      Figura 48: Asegure los soportes de montaje traseros Secure the Rear Mounting Brackets
    4. Asegúrese visualmente de que los pestillos delanteros y traseros estén bloqueados en su lugar en los rieles de montaje. Los rieles de montaje deben instalarse de forma segura en el bastidor.
      Figura 49: Rieles de montaje instalados y asegurados Mounting Rails Installed and Secured
  6. Levante el conmutador y colóquelo en el bastidor, alineando los soportes de montaje laterales con los rieles de montaje. Deslice el interruptor en los canales de los rieles de montaje del bastidor.
    Figura 50: Deslice el conmutador en el bastidor Slide the Switch into the Rack
  7. Apriete los dos tornillos de mariposa para asegurar el interruptor.
    Figura 51: Apriete los tornillos de Tighten the Thumbscrews mariposa

Colocación del bloqueo de seguridad físico en el conmutador EX4100-H-12MP

Puede conectar el bloqueo de seguridad físico al conmutador EX4100-H-12MP y a las PSU externas. Para conectar el bloqueo de seguridad físico al conmutador y a la PSU:
  1. Inserte el candado en la ranura de seguridad del chasis del conmutador.
    Figura 52: Inserte el candado en la ranura de seguridad del chasis Juniper Networks EX4100-H MG PoE++ switch with Mist AI integration, showing Ethernet ports, indicators, and a connected power cable. del conmutador
  2. Coloque la cerradura en la posición de bloqueo con la llave.

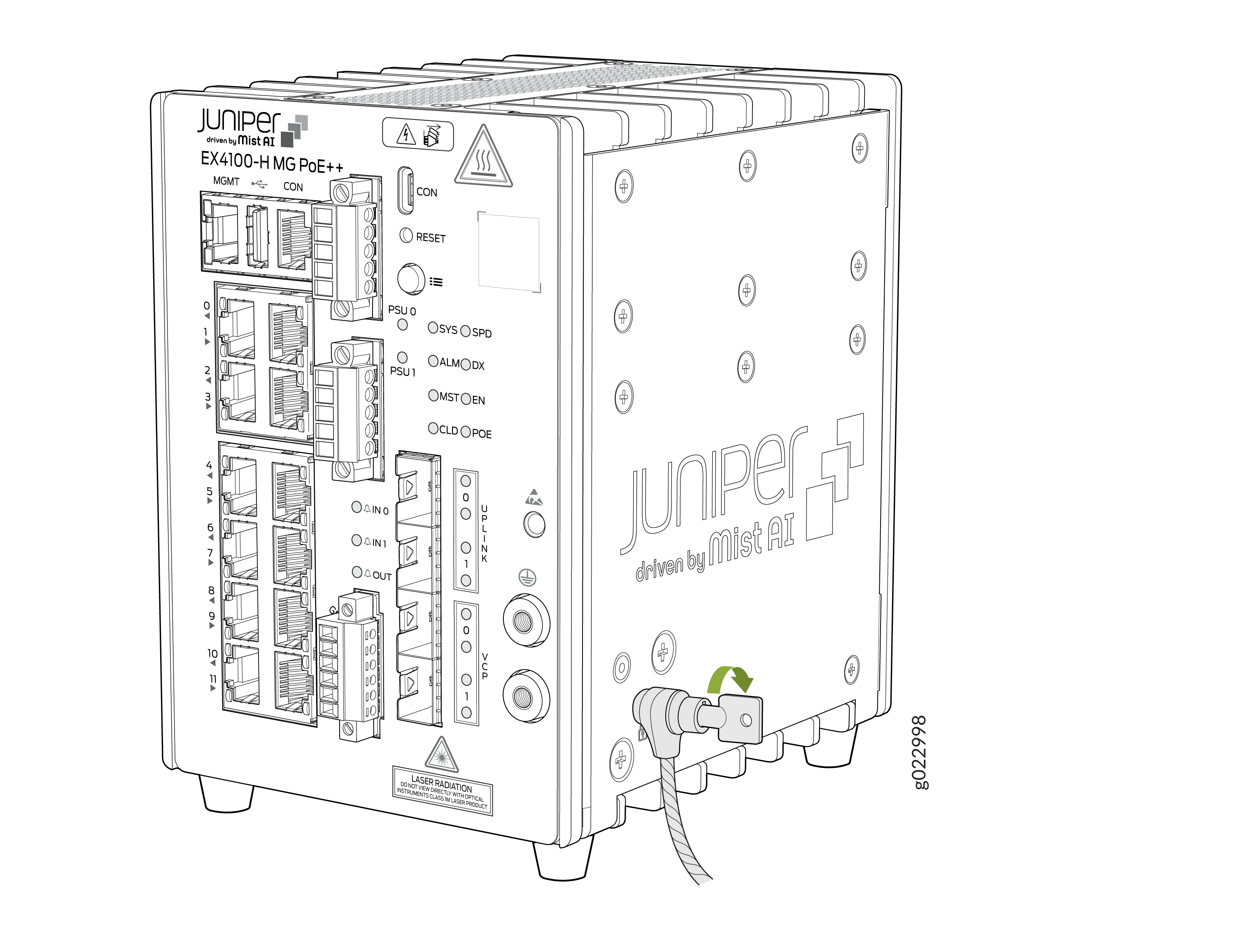

    Figura 53: Coloque la cerradura en la posición de bloqueo con la llave Juniper Networks EX4100-H-MG PoE++ switch for enterprise environments with Mist AI integration for network management.
  3. Inserte el candado en la ranura de seguridad de la fuente de alimentación.

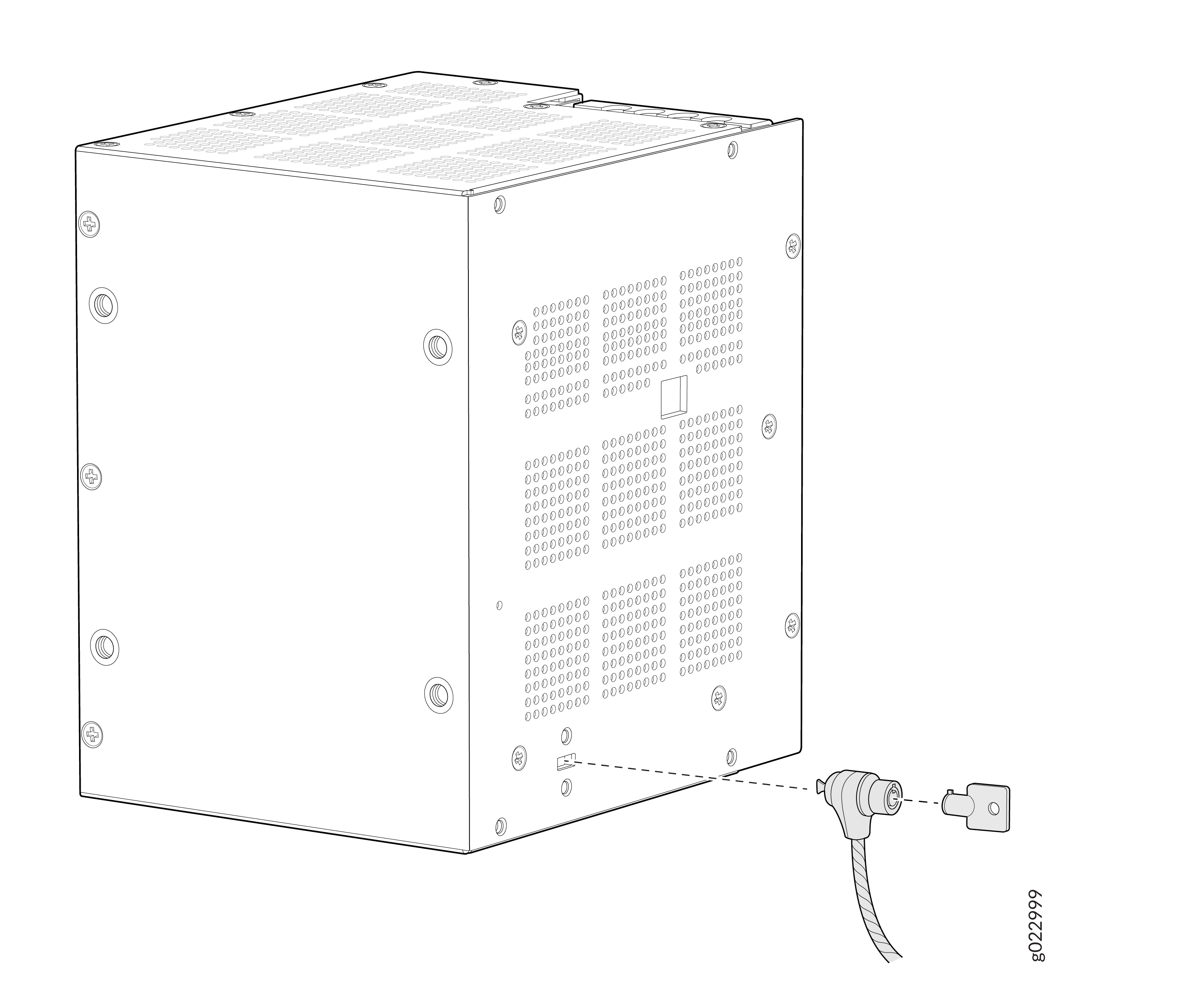

    Figura 54: Inserte el candado en la ranura de seguridad de la fuente de alimentación Technical diagram of an electronic enclosure with ventilation holes, screws, and a cable connecting to a port. Part number 802299 displayed.
  4. Coloque la cerradura en la posición de bloqueo con la llave.

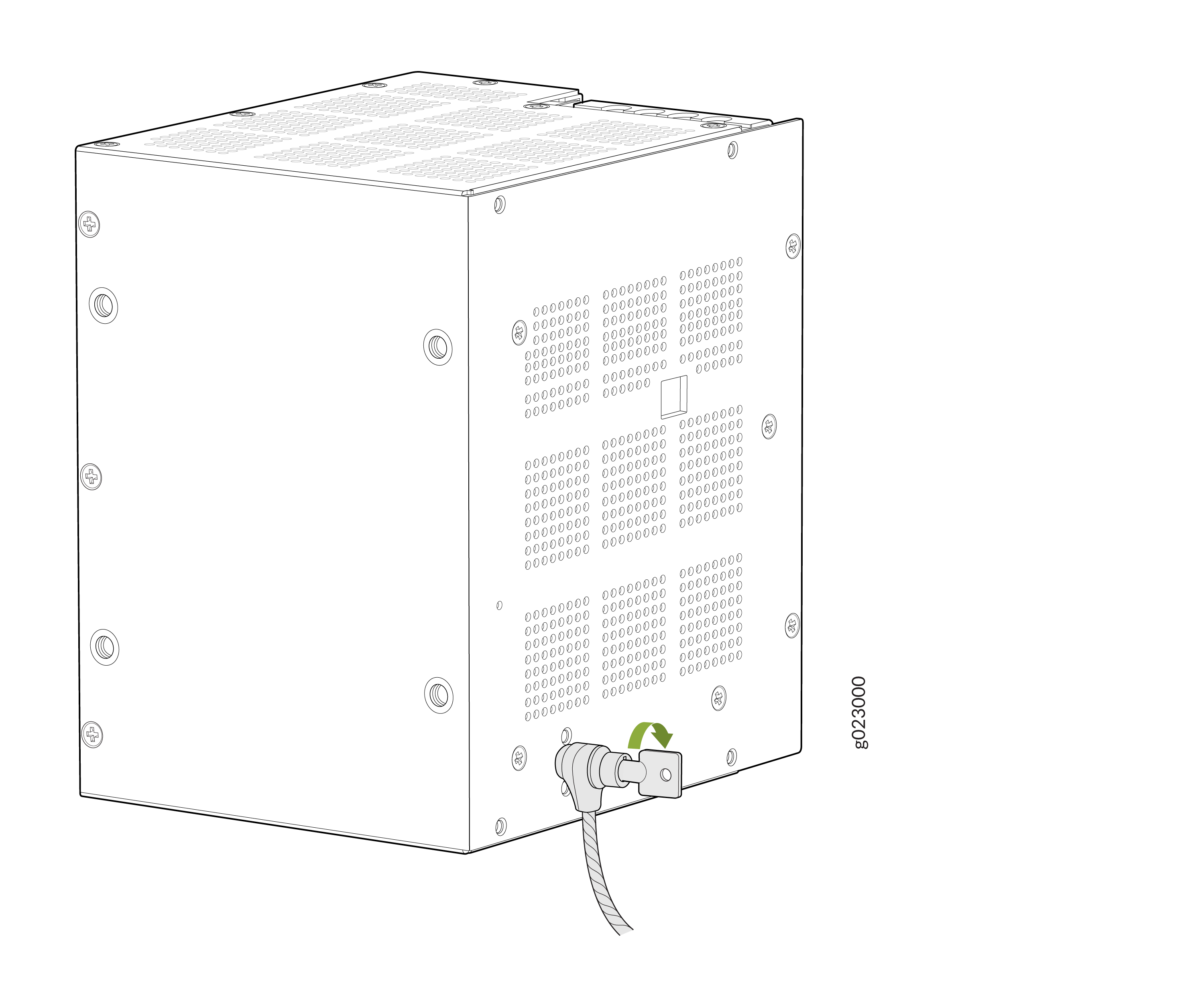

    Figura 55: Coloque la cerradura en la posición de bloqueo con la llave Rectangular electronic enclosure with ventilation holes and screws, cable connected. Green arrow shows cable rotation for securing. Label g023000.

Conexión del bloqueo de seguridad físico al conmutador EX4100-H-24MP y EX4100-H-24F

Puede conectar el bloqueo de seguridad físico a los conmutadores EX4100-H-24MP y EX4100-H-24F. Para conectar el bloqueo de seguridad físico al conmutador:
  1. Inserte el candado en la ranura de seguridad del chasis del conmutador.
    Figura 56: Inserte el candado en la ranura de seguridad del chasis del conmutador del EX4100-H-24MP Locking mechanism illustration: key and cable lock inserted into a device's lock slot, with modular design and heat sinks.
    Figura 57: Inserte el candado en la ranura de seguridad del chasis del conmutador del EX4100-H-24F Security cable lock being inserted into a Kensington lock slot on a device to prevent theft.
  2. Coloque la cerradura en la posición de bloqueo con la llave.
    Figura 58: Coloque la cerradura en la posición de bloqueo con la llave en EX4100-H-24MP Technical illustration of an electronic component with heatsink fins, grounding connection, mounting hardware, and handles for installation.
    Figura 59: Coloque la cerradura en la posición de bloqueo con la llave en EX4100-H-24F Component installation showing cable connected to terminal with green arrow indicating rotational adjustment.
