이 페이지의 내용


레이어 2 프로토콜 터널링(L2PT)

레이어 2 프로토콜 터널링(L2PT)을 사용하여 네트워크 전반에서 지원되는 레이어 2 프로토콜을 로컬 브로드캐스트 도메인에 속하지 않는 디바이스로 터널합니다.

레이어 2 프로토콜 터널링 이해

주니퍼 네트웍스 이더넷 스위치 및 라우터는 레이어 2 프로토콜 터널링(L2PT)을 사용하여 네트워크 전반에 걸쳐 레이어 2 프로토콜 데이터 유닛(PDU)을 전송하고 로컬 브로드캐스트 도메인에 속하지 않는 디바이스로 전달합니다. 이 기능은 서비스 프로바이더 네트워크를 통해 연결된 원격 사이트에 위치한 스위치를 포함하는 네트워크에서 레이어 2 프로토콜을 실행하려는 경우에 유용합니다.

또한 L2PT를 사용하여 동일한 브로드캐스트 도메인에서 로컬로 연결된 두 개의 UNI(user-to-network interface) 간에 프로토콜을 터널할 수 있지만, 이 경우 디바이스는 터널 MAC 주소으로 패킷을 다시 작성하는 대신 VLAN의 프로토콜 패킷을 플러딩합니다.

기능 탐색기를 사용하여 특정 기능에 대한 플랫폼 및 릴리스 지원을 확인하십시오.

플랫폼 별 L2PT 동작 섹션에서 플랫폼과 관련된 참고 사항을 검토하십시오.

L2PT의 이점

  • 서비스 프로바이더 네트워크를 통해 원격 사이트로 터널에서 지원되는 레이어 2 프로토콜을 실행할 수 있습니다.

  • 서비스 프로바이더 네트워크 전반의 가입자를 위한 단일 스패닝 트리 프로토콜 도메인을 제공합니다.

L2PT 작동 방식

L2PT는 레이어 2 PDU를 캡슐화하고, 서비스 프로바이더 네트워크 전반에 걸쳐 터널링하고, 대상 스위치로 전달하기 위해 캡슐화 해제하는 방식으로 작동합니다. 수신 서비스 프로바이더 에지(PE) 디바이스는 PDU를 서비스 프로바이더 네트워크로 전달하기 전에 PDU의 대상 미디어 액세스 제어(MAC) 주소를 다시 작성하여 레이어 2 PDU를 캡슐화합니다. 서비스 프로바이더 네트워크의 디바이스는 이러한 캡슐화된 PDU를 멀티캐스트 이더넷 패킷으로 처리합니다. 이러한 PDU를 수신하면 송신 PE 디바이스는 PDU를 대상 디바이스로 전달하기 전에 대상 MAC 주소를 터널링되는 레이어 2 프로토콜의 주소로 대체하여 캡슐화 해제합니다.

레이어 2 프로토콜 터널링을 위해 구성된 PE 포트가 지원되는 레이어 2 프로토콜에 대한 제어 패킷을 수신하면 PE 디바이스는 사전 정의된 멀티캐스트 터널 MAC 주소 01:00:0C:CD:CD:D0으로 멀티캐스트 대상 MAC 주소를 다시 작성합니다. 그런 다음 PE 디바이스는 수정된 패킷을 공급자 네트워크로 보냅니다. 패킷은 터널 MAC 주소로 서비스 프로바이더 네트워크를 통해 투명하게 프로바이더 네트워크를 통과합니다. 프로바이더 네트워크의 모든 디바이스는 이러한 패킷을 멀티캐스트 이더넷 패킷으로 처리하고 고객을 위한 모든 PE 디바이스로 전달합니다. 송신 PE 디바이스는 터널 MAC 주소로 모든 제어 PDU를 수신하고, 심층 패킷 검사를 수행하여 패킷 유형을 식별하며, 대상 MAC 주소를 적절한 대상 MAC 주소로 바꿉니다. 송신 PE 디바이스는 수정된 PDU를 고객 PE 디바이스로 전송하며, 패킷이 대상 포트에 도달하면 원래 MAC 주소가 복원됩니다.

L2PT 프로토콜은 태그 처리되지 않은 패킷, 태그 처리된 패킷 및 Q-in-Q 태그 처리된 패킷과 같은 모든 유형의 패킷에 유효합니다.

PE 디바이스가 이미 대상 MAC 주소가 01:00:0C:CD:CD:D0인 터널 인터페이스에서 패킷을 수신하면 디바이스는 포트를 오류 상태로 전환하고 포트를 종료합니다. L2PT를 지원하는 다음 디바이스에서 명령을 입력 clear error mac-rewrite interface interface-name 하여 CLI를 사용하는 인터페이스에서 이 오류 조건을 지울 수 있습니다.

  • MX 시리즈 및 ACX 시리즈 라우터

  • ELS(Enhanced Layer 2 소프트웨어)를 사용하는 EX 시리즈 스위치

  • QFX 시리즈 스위치

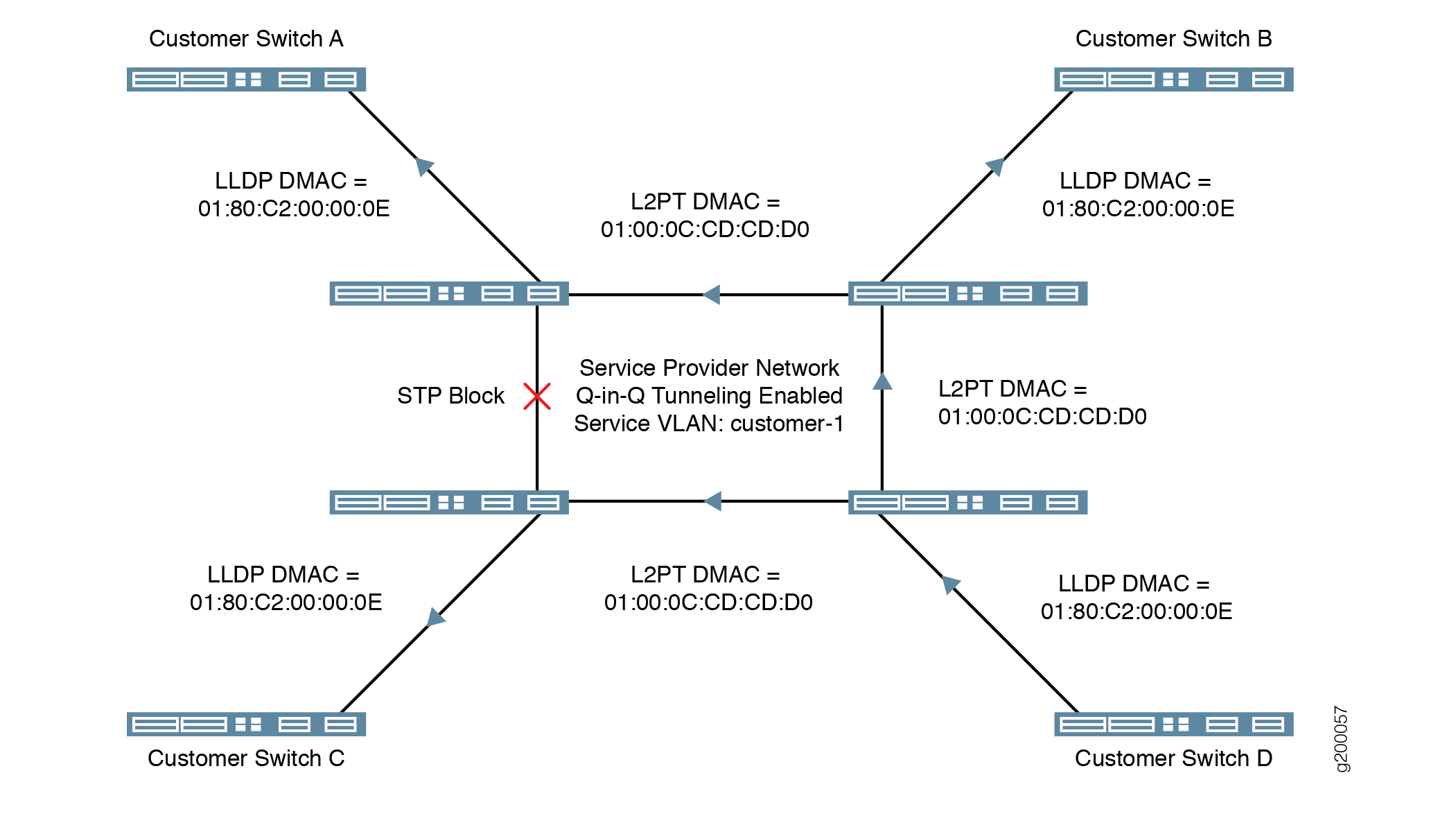

그림 1 은 Q-in-Q 터널링이 활성화된 서비스 VLAN에서 LLDP 패킷을 터널링하도록 구성된 서비스 프로바이더 네트워크의 EX 시리즈 스위치를 사용한 L2PT 프로세스의 예를 보여줍니다.

그림 1: L2PT LLDP 예 Network topology with Q-in-Q tunneling: Customer switches with LLDP connect via service VLAN customer-1. L2PT encapsulates traffic using DMAC 01:00:0C:CD:CD:D0. STP block prevents loops.

  1. 고객 스위치 D는 궁극적으로 고객 네트워크의 다른 스위치를 위한 LLDP PDU를 서비스 프로바이더 네트워크에 보냅니다.

  2. 수신 프로바이더 스위치는 LLDP 대상 MAC 주소를 L2PT 대상 MAC 주소로 다시 작성하고 캡슐화된 LLDP PDU가 포함된 프레임을 서비스 프로바이더 네트워크의 다른 스위치로 보냅니다.

  3. 다른 서비스 프로바이더 스위치가 프레임을 수신하면 L2PT 대상 MAC 주소를 감지하고 LLDP 대상 MAC 주소를 복원한 후 고객 스위치 A, B, C로 전달합니다.

스위치에서 L2PT를 구성하기 위한 VLAN 구성 요구 사항

스위치에서 VLAN별로 L2PT를 활성화합니다. VLAN의 특정 레이어 2 프로토콜에 대해 L2PT를 활성화하면 모든 액세스 인터페이스가 고객 대면 인터페이스로 간주되고 모든 트렁크 인터페이스가 서비스 프로바이더 네트워크 대면 인터페이스로 간주됩니다. 액세스 인터페이스에서 지정된 프로토콜을 구성할 수 없습니다. L2PT는 패밀리 ethernet-switching가 있는 논리적 인터페이스에서만 작동합니다. 스위치는 L2PT PDU를 주어진 S-VLAN 내의 모든 트렁크 및 액세스 포트로 플러딩합니다.

참고:

L2PT 지원 VLAN의 액세스 인터페이스는 L2PT 터널링된 PDU를 수신해서는 안 됩니다. 액세스 인터페이스가 L2PT 터널링된 PDU를 수신하는 경우, 네트워크에 루프가 발생할 수 있으며 디바이스가 인터페이스를 종료합니다.

스위치가 터널링될 태그 처리되지 않거나 우선순위 태그 처리된 레이어 2 제어 PDU를 수신하는 경우, 태그 처리되지 않은 패킷과 우선순위 태그가 지정된 패킷을 L2PT 지원 VLAN에 매핑하도록 스위치를 구성해야 합니다. 태그가 지정되지 않은 패킷과 우선순위 태그가 지정된 패킷을 VLAN에 할당하는 방법에 대한 자세한 내용은 Q-in-Q 터널링 및 VLAN 변환 이해 및 EX 시리즈 스위치에서 Q-in-Q 터널링 구성을 참조하십시오.

레이어 2 VPN의 레이어 2 제어 프로토콜 터널링

레이어 2 서킷 교차 연결(CCC)은 동일한 종류의 두 논리적 인터페이스 간에 투명한 연결을 설정합니다. 따라서 첫 번째 인터페이스에서 수신된 패킷은 두 번째 인터페이스로 전송되어야 하며 그 반대의 경우도 마찬가지입니다. PTX 디바이스에서는 데이터 패킷에 대해 예상대로 작동합니다. 그러나 LACP와 같은 제어 패킷은 레이어 2 서킷을 통해 전송되지 않고 대신 처리를 위해 라우팅 엔진으로 이동합니다.

두 개의 프로바이더 에지(PE) 디바이스 간에 CCC가 구성된 레이어 2 VPN 네트워크에서는 두 고객 에지(CE) 디바이스 간뿐만 아니라 CE와 직접 연결된 PE 디바이스 간에도 LACP 또는 LLDP와 같은 특정 레이어 2 제어 패킷을 활성화할 수 있습니다. PE와 로컬 CE 디바이스 간의 인터페이스에서 관련 프로토콜을 구성하면 로컬에서 사용됩니다. 그렇지 않으면 터널링됩니다.

L2CP(Layer 2 Control Protocol) 투명 터널링

L2CP(레이어 2 제어 프로토콜) 투명 터널링은 수신 인터페이스에 특정 프로토콜이 구성되지 않는 한 하드웨어에서 L2CP 패킷을 투명하게 전달합니다. 이 기능은 L2CP 브리지 프로토콜 데이터 유닛(BPDU)의 불필요한 폐기를 방지하여 네트워크 성능과 L2 프로토콜 트래픽 전송을 개선합니다.

L2CP 투명 터널링의 이점

  • 투명 포워딩 - 기본적으로 네트워크 디바이스는 하드웨어에서 L2CP 패킷을 전달하여 L2 프로토콜 트래픽을 가속화하고, 지연을 줄이며, 패킷 플로우를 간소화하고, 불필요한 폐기를 방지합니다.

  • 프로토콜별 처리 - 네트워크 디바이스는 구성된 프로토콜에 따라 BPDU를 관리하고 명시적으로 정의된 경우에만 CPU로 리디렉션합니다. 이 접근 방식은 CPU 사용률을 최적화합니다.

  • MEF 규정 준수 - 시스템은 MEF(메트로 이더넷 포럼) 표준 포워딩 프로필을 제공합니다. 전용 CLI 명령을 사용하면 이 프로필이 활성화됩니다. 이 구성은 업계 표준 준수를 보장하고 패킷 처리에 유연성을 제공합니다.

MEF 표준 포워딩 프로필 구성

MEF(메트로 이더넷 포럼)는 패킷이 UNI(사용자 네트워크 인터페이스)의 L2CP 의사 결정 지점에 도착할 때 L2CP 이더넷 프레임을 처리하기 위한 규칙을 지정합니다. 규칙은 L2CP 패킷을 투명하게 전달하기 위한 메커니즘을 제공합니다.

L2CP 패킷에 대한 MEF 표준 포워딩 프로필을 구성하려면 에서 명령을 MEF-forwarding-profile [edit system packet-forwarding-options]사용합니다. 이 명령은 MEF 표준에 따라 L2CP 패킷을 처리하도록 시스템을 구성합니다. 이 명령을 구성하면 관리 프로세스(mgd)가 다시 시작됩니다.

레이어 2 프로토콜 터널링 구성

참고:

이 주제는 ELS(Enhanced Layer 2 소프트웨어) 구성 스타일을 지원하는 라우터, QFX 시리즈 스위치 및 EX 시리즈 스위치에 적용됩니다. 기능 탐색기를 사용하여 EX 시리즈 스위치가 ELS를 지원하는지 확인하십시오.

ELS를 사용하지 않는 EX 시리즈 스위치에서 레이어 2 프로토콜 터널링(L2PT)을 구성하려면 ELS를 지원하지 않는 EX 시리즈 스위치에서 레이어 2 프로토콜 터널링 구성을 참조하십시오.

L2PT를 구성하려면 레이어 2 프로토콜 터널링에 대한 MAC 주소 재작성을 활성화하여 MAC 테이블에 대상 멀티캐스트 터널 MAC 주소를 설치합니다. 동시에 구성 중인 스위치 유형에 대해 사용 가능한 옵션 목록에서 터널링할 레이어 2 프로토콜을 선택합니다( 프로토콜 참조).

기본적으로 디바이스는 MAC 테이블에 사전 정의된 멀티캐스트 터널링 MAC 주소 01:00:0C:CD:CD:D0을 사용하여 멀티캐스트 대상 MAC 주소를 다시 씁니다. 선택적으로 다른 멀티캐스트 MAC 주소를 지정할 수 있습니다.

L2PT를 구성할 때 다음 지침을 따르십시오.

  • 레이어 2 프로토콜 터널링은 터널 양쪽 끝의 인터페이스에 구성되어야 합니다.

  • 레이어 2 프로토콜 터널링은 태그가 지정되지 않은 인터페이스와 단일 식별자 태그가 지정된 인터페이스에 대해서만 활성화 할 수 있으며, 이중 식별자 태그가 지정된 인터페이스에는 활성화할 수 없습니다.

    단일 식별자 태그가 지정된 포트의 경우, 네이티브 VLAN 식별자를 사용하여 논리적 인터페이스를 구성합니다. 이 구성은 태그가 지정되지 않은 제어 패킷을 논리적 인터페이스와 연결합니다.

    브리지 도메인 또는 VLAN의 하나의 사용자-네트워크 인터페이스(UNI)에서 프로토콜에 대해 L2PT를 활성화할 때, 일관된 동작을 위해 동일한 프로토콜을 터널링하도록 브리지 도메인 또는 VLAN의 모든 UNI도 구성해야 합니다. 이 경우 해당 UNI는 터널링되지 않은 패킷을 수신할 수 있으며 터널링된 패킷은 네트워크 간 인터페이스(NNI)를 통해 전달됩니다.

QFX 시리즈 스위치 또는 EX 시리즈 스위치를 구성하는 경우, L2PT를 구성하기 전에 Q-in-Q 터널링(802.1Q VLAN 캡슐화)을 구성하고 활성화해야 합니다. 특정 인터페이스에서 L2PT를 구성하려면 먼저 해당 인터페이스 또는 인터페이스 그룹에서 Q-in-Q를 구성해야 합니다. 이를 위해서는 태그 프로토콜 ID(TPID)를 구성해야 합니다. L2PT는 0x8100의 기본 TPID만 지원합니다.

Q-in-Q 터널링을 구성하려면 다음을 수행합니다.

참고:

L2PT는 0x8100의 기본 TPID(태그 프로토콜 ID)만 지원합니다.
  1. (선택 사항) 재작성 MAC 주소를 지정합니다.

    기본적으로 MAC 주소 재작성은 MAC 테이블에 대상 멀티캐스트 터널 MAC 주소 01:00:0C:CD:CD:D0을 설치합니다. 선택적으로 다른 멀티캐스트 MAC 주소를 지정할 수 있습니다. 예약되지 않은 멀티캐스트 MAC 주소는 설정할 수 있습니다.

  2. 지정된 인터페이스에서 단일 레이어 2 프로토콜에 대해 L2PT를 구성하려면
    참고: 인터페이스에서 MAC 재작성을 위해 L2 프로토콜을 활성화하면 프로토콜에 속하는 모든 트래픽이 터널링됩니다. 이러한 이유로 해당 인터페이스에서도 해당 프로토콜을 활성화할 수 없습니다.
  3. 방금 L2PT를 구성한 물리적 인터페이스에서 여러 논리적 인터페이스가 활성화된 경우, 다음 구성도 포함해야 합니다.
  4. (선택 사항) 다중 레이어 2 프로토콜에 대해 L2PT를 구성합니다.

    인터페이스가 둘 이상의 레이어 2 프로토콜 터널링을 지원하려면 문을 별도로 입력 mac-rewrite 하여 터널링할 각 프로토콜을 선택해야 합니다.

    예를 들어, EX9200 스위치에서 다음 명령은 STP에 대한 Q-in-Q 터널링 및 MAC 주소 재작성을 위한 UNI(xe-1/1/3)를 구성합니다.

    ELS EX 시리즈 스위치 또는 QFX 시리즈 스위치에서 다음 명령은 STP 및 LLDP에 대한 Q-in-Q 터널링 및 MAC 주소 재작성을 위한 UNI(ge-0/0/0)를 구성합니다.

  5. (선택 사항) 동일한 스위치에서 로컬로 연결된 두 UNI와 프로토콜을 터널링하려면 L2PT를 구성합니다.

    이 경우에도 터널링되는 프로토콜을 지정하도록 문을 구성 mac-rewrite 하더라도 스위치는 MAC 주소를 다시 작성하는 대신 VLAN 내의 프로토콜 패킷을 플러딩합니다. 두 인터페이스에 대해 동일한 구성을 사용하므로 루프백 케이블을 사용할 필요가 없습니다.

    예를 들어, 다음 명령은 스위치에서 Q-in-Q 터널링을 위해 VLAN v20에서 두 개의 UNI(ge-0/0/0 및 ge-0/0/1)를 구성하고 스위치의 두 포트는 LACP 및 LLDP 패킷을 교환합니다.

  6. 인터페이스 show mac-rewrite interface 에서 L2PT에 대해 구성된 프로토콜을 확인하려면 CLI 명령을 인터페이스 이름으로 바꿉니다.

    예를 들면 다음과 같습니다.

    인터페이스 이름을 지정하지 않으면 명령이 show mac-rewrite interface L2PT가 구성된 모든 인터페이스를 표시합니다.

    예를 들면 다음과 같습니다.

  7. MAC 재작성 오류로 인해 차단된 것으로 보이는 L2PT로 구성된 인터페이스를 감지하고 삭제하려면 레이어 2 프로토콜 터널링이 있는 인터페이스에서 MAC 재작성 오류 삭제를 참조하십시오.
    디바이스에 L2TP를 구성했습니다.
  8. 터널의 다른 쪽 끝에 있는 디바이스에서 구성을 반복합니다.

또한보십시오

레이어 2 프로토콜 터널링이 있는 인터페이스에서 MAC 재작성 오류 지우기

L2PT(레이어 2 프로토콜 터널링)가 구성된 디바이스에서 네트워크 토폴로지 또는 구성 오류가 없는 한 고객 대면 포트는 L2PT MAC 주소가 대상 주소인 패킷을 수신해서는 안 됩니다. 이러한 조건에서 L2PT가 활성화된 인터페이스가 L2PT 패킷을 수신하면 MAC 재작성 오류로 인해 인터페이스 상태가 비활성화되고, 이후에 작업을 계속하려면 다시 활성화해야 합니다.

  1. MAC 재작성 오류 조건으로 인해 L2PT가 활성화된 인터페이스가 비활성화되었는지 확인하려면 다음 운영 명령을 사용합니다.show interfaces

    인터페이스 상태에 또는 또는 가 Enabled, Physical link is Down 포함되어 Disabled, Physical link is Down 있고 필드가 MAC-REWRITE Error 인 경우, Detected디바이스는 인터페이스가 다운되는 데 기여한 MAC 재작성 오류를 감지한 것입니다. 디바이스가 MAC 재작성 오류를 감지하지 못한 경우 필드None는 MAC-REWRITE Error 입니다.

    예를 들어, 다음 출력은 디바이스가 주어진 인터페이스에서 MAC 재작성 오류를 감지한 것을 보여줍니다.

  2. 라우터, QFX 시리즈 스위치 및 향상된 레이어 2 소프트웨어 구성 스타일을 사용하는 EX 시리즈 스위치에서는 Junos CLI에서 MAC 재작성 오류를 지울 수 있습니다.

    L2PT가 활성화된 인터페이스에서 MAC 재작성 오류를 지우려면 다음 운영 명령을 사용합니다.clear error mac-rewrite

ELS를 지원하지 않는 EX 시리즈 스위치에서 레이어 2 프로토콜 터널링 구성

참고:

이 작업은 ELS(Enhanced Layer 2 소프트웨어) 구성 스타일을 지원하지 않는 스위치에만 적용됩니다. 기능 탐색기를 사용하여 스위치가 ELS를 지원하는지 확인합니다.

터널링된 레이어 2 PDU는 일반적으로 빠른 속도로 도달하지 않습니다. 터널링된 레이어 2 PDU가 빠른 속도로 도달하면 네트워크에 문제가 있을 수 있습니다. 일반적으로 높은 비율의 터널링된 레이어 2 PDU를 수신하는 인터페이스를 종료하여 문제를 격리하는 것이 좋습니다. 문을 사용하여 shutdown-threshold 그렇게 할 수 있습니다. 그러나 인터페이스를 완전히 종료하지 않으려면 문을 사용하여 drop-threshold 특정 임계값을 초과하는 터널링된 레이어 2 PDU를 삭제하도록 스위치를 구성할 수 있습니다.

에 shutdown-threshold대한 drop-threshold 기본 설정이 없으므로 이러한 값을 명시적으로 구성하지 않는 한 스위치는 임계값을 적용하지 않습니다. 초당 터널링되는 패킷 수는 다른 요인에 의해 제한될 수 있지만, 스위치는 수신 속도에 관계없이 모든 레이어 2 PDU를 터널링합니다.

종료 임계값을 지정하지 않고 드롭 임계값을 지정할 수 있으며, 드롭 임계값을 지정하지 않고 종료 임계값을 지정할 수 있습니다. 두 임계값을 모두 지정하는 경우, 드롭 임계값은 종료 임계값보다 작거나 같아야 합니다. 드롭 임계값이 종료 임계값보다 크고 구성을 커밋하려고 하면 커밋이 실패합니다.

참고:

동일한 VLAN에서 문으로 mapping L2PT 및 VLAN 변환을 모두 구성할 수 없습니다. 그러나 스위치의 한 VLAN에서 L2PT를 구성하고 L2PT가 구성되지 않은 다른 VLAN에서 VLAN 변환을 구성할 수 있습니다.

스위치가 터널링될 태그 처리되지 않은 레이어 2 제어 PDU를 수신하는 경우, 태그 처리되지 않은(네이티브) 패킷을 L2PT 지원 VLAN에 매핑하도록 스위치를 구성해야 합니다. 그렇지 않으면 스위치는 태그가 지정되지 않은 레이어 2 제어 PDU 패킷을 폐기합니다. 자세한 내용은 Q-in-Q 터널링 및 VLAN 변환 이해 및 EX 시리즈 스위치에서 Q-in-Q 터널링 구성을 참조하십시오.

ELS 지원 없이 EX 시리즈 스위치에서 L2PT를 구성하려면:

  1. L2PT는 Q-in-Q 터널링 구성에서 작동하기 때문에 L2PT를 구성하기 전에 Q-in-Q 터널링을 활성화해야 합니다.

    VLAN customer-1에서 Q-in-Q 터널링을 활성화합니다.

  2. VLAN에서 터널링하려는 레이어 2 프로토콜에 대해 L2PT를 활성화합니다.

    • 특정 프로토콜(여기서는 STP)에 대해 L2PT를 활성화하려면:

    • 지원되는 모든 프로토콜에 대해 L2PT를 활성화하려면:

  3. (선택 사항) 드롭 임계값을 구성합니다.

    종료 임계값을 구성하는 경우, 드롭 임계값이 종료 임계값보다 작거나 같도록 구성해야 합니다. 드롭 임계값이 종료 임계값보다 크고 구성 변경을 커밋하려고 하면 커밋이 실패합니다.

  4. (선택 사항) 종료 임계값을 구성합니다.

    드롭 임계값을 구성하는 경우, 종료 임계값이 드롭 임계값보다 크거나 같도록 구성해야 합니다. 종료 임계값이 드롭 임계값보다 작고 구성 변경을 커밋하려고 하면 커밋이 실패합니다.

    참고:

    인터페이스가 비활성화된 후에는 명령을 clear ethernet-switching layer2-protocol-tunneling error 사용하여 명시적으로 다시 활성화해야 합니다. 그렇지 않으면 인터페이스가 비활성화된 상태로 유지됩니다.

예: ELS 지원이 없는 EX 시리즈 스위치에서 레이어 2 프로토콜 터널링 구성

참고:

이 예에서는 ELS(Enhanced Layer 2 소프트웨어) 구성 스타일을 지원하지 않는 EX 시리즈 스위치용 Junos OS를 사용합니다. 기능 탐색기를 사용하여 EX 시리즈 스위치가 ELS를 지원하는지 확인하십시오.

이 예에서는 고객 네트워크의 두 사이트에서 레이어 2 트래픽을 터널링하도록 L2PT를 구성하는 방법에 대해 알아봅니다. 이러한 사이트는 서비스 프로바이더 네트워크를 통해 연결됩니다.

요구 사항

이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.

  • 6개의 EX 시리즈 스위치(2개의 고객 사이트에 각각 3개씩), 각 사이트의 스위치 중 하나는 프로바이더 에지(PE) 디바이스로 지정됨

  • EX 시리즈 스위치용 Junos OS 릴리스 10.0 이상

개요 및 토폴로지

L2PT를 사용하면 서비스 프로바이더 네트워크를 통해 레이어 2 PDU를 전송하고 로컬 브로드캐스트 도메인에 속하지 않는 EX 시리즈 스위치로 전달할 수 있습니다.

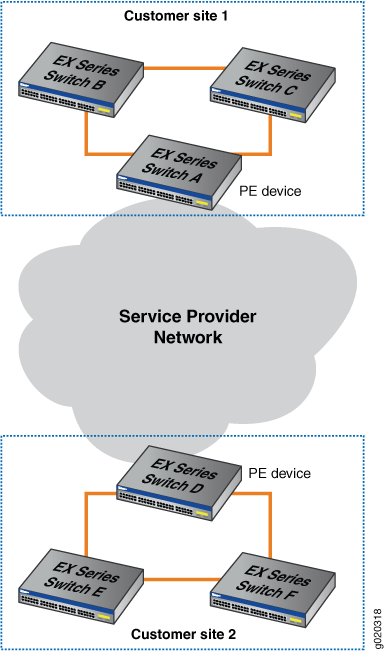

그림 2 는 서비스 프로바이더 네트워크를 통해 연결된 두 사이트를 포함하는 고객 네트워크를 보여줍니다. 사이트 1에는 레이어 2 네트워크에 연결된 스위치 3개가 포함되어 있으며, 스위치 A는 서비스 프로바이더 네트워크에서 프로바이더 에지(PE) 디바이스로 지정됩니다. 사이트 2에는 스위치  D가 PE 디바이스로 지정된 사이트 1과 토폴로지가 유사한 레이어 2 네트워크가 포함되어 있습니다.

그림 2: L2PT 토폴로지Network topology with two customer sites using EX Series switches connected via a service provider network.

VLAN에서 L2PT를 활성화할 때, Q-in-Q 터널링도 활성화해야 합니다. Q-in-Q 터널링은 스위치 A, B, C, D, E, F가 동일한 브로드캐스트 도메인의 일부가 되도록 보장합니다.

이 예에서는 STP를 터널링되는 레이어 2 프로토콜로 사용하지만, 지원되는 프로토콜을 STP로 대체할 수 있습니다. 또한 키워드를 all 사용하여 지원되는 모든 레이어 2 프로토콜에 대해 L2PT를 활성화할 수 있습니다.

터널링된 레이어 2 PDU는 일반적으로 높은 속도로 도달하지 않습니다. 터널링된 레이어 2 PDU가 빠른 속도로 도달하면 네트워크에 문제가 있을 수 있습니다. 일반적으로 문제를 격리할 수 있도록 높은 비율의 터널링된 레이어 2 PDU를 수신하는 인터페이스를 종료하는 것이 좋습니다. 또는 인터페이스를 완전히 종료하지 않으려면 특정 임계값을 초과하는 터널링된 레이어 2 PDU를 삭제하도록 스위치를 구성할 수 있습니다.

drop-theshold 구성 문을 사용하면 스위치가 레이어 2 PDU를 삭제하기 시작하기 전에 지정된 VLAN의 인터페이스에서 초당 수신할 수 있는 지정된 프로토콜의 최대 레이어 2 PDU 수를 지정할 수 있습니다. 드롭 임계값은 종료 임계값보다 작거나 같아야 합니다. 삭제 임계값이 종료 임계값보다 크고 구성을 커밋하려고 하면 커밋이 실패합니다.

shutdown-threshold 구성 문을 사용하면 지정된 인터페이스가 비활성화되기 전에 지정된 VLAN의 인터페이스에서 초당 수신할 수 있는 지정된 프로토콜의 최대 레이어 2 PDU 수를 지정할 수 있습니다. 종료 임계값은 드롭 임계값보다 크거나 같아야 합니다. 종료 임계값을 지정하지 않고 드롭 임계값을 지정할 수 있으며, 드롭 임계값을 지정하지 않고 종료 임계값을 지정할 수 있습니다. 이러한 임계값을 지정하지 않으면 임계값이 적용되지 않습니다. 초당 터널링되는 패킷 수는 다른 요인에 의해 제한될 수 있지만, 스위치는 수신 속도에 관계없이 모든 레이어 2 PDU를 터널링합니다.

이 예에서는 삭제 임계값과 종료 임계값을 모두 구성하여 이 작업이 어떻게 수행되는지 보여줍니다.

액세스 인터페이스에서 L2PT 캡슐화 패킷이 수신되면 스위치는 서비스 프로바이더 네트워크와 고객 네트워크 사이에 루프가 있을 때처럼 반응하여 액세스 인터페이스를 종료(비활성화)합니다.

인터페이스가 비활성화되면 명령을 사용하여 clear ethernet-switching layer2-protocol-tunneling error 명시적으로 다시 활성화해야 하며 그렇지 않으면 인터페이스가 비활성화된 상태로 유지됩니다.

구성

L2PT를 구성하려면 다음 작업을 수행하십시오.

절차

CLI 빠른 구성

L2PT를 신속하게 구성하려면 다음 명령을 복사하여 각 PE 디바이스의 스위치 터미널 창에 붙여넣으십시오( 그림 2에서 스위치 A와 스위치 D는 PE 디바이스임).

단계별 절차

L2PT를 구성하려면 각 PE 디바이스에서 다음 작업을 수행합니다( 그림 2에서 스위치 A와 스위치 D는 PE 디바이스임).

  1. VLAN customer-1에서 Q-in-Q 터널링을 활성화합니다.

  2. VLAN customer-1의 STP에 대해 L2PT를 활성화합니다.

  3. 드롭 임계값을 50으로 구성합니다.

  4. 종료 임계값을 100으로 구성합니다.

결과

구성 결과를 확인합니다.

검증

L2PT가 올바르게 작동하는지 확인하려면 다음 작업을 수행하십시오.

L2PT가 올바르게 작동하는지 확인

목적

Q-in-Q 터널링 및 L2PT가 활성화되어 있는지 확인합니다.

작업

각 PE 디바이스(스위치 A와 스위치 D가 PE 디바이스임)에서 Q-in-Q 터널링 및 L2PT가 활성화되어 있는지 확인합니다.

L2PT가 VLAN customer-1 drop-threshold shutdown-threshold 에서 STP를 터널링하고 있으며 구성되었는지 확인합니다.

L2PT가 실행 중인 작업(캡슐화 또는 캡슐화 해제)의 종류를 포함하여 L2PT가 활성화된 인터페이스의 상태를 확인합니다.

의미

이 명령은 show vlans extensive customer-1 Q-in-Q 터널링 및 L2PT가 활성화되었음을 보여줍니다. 이 명령은 show ethernet-switching layer2-protocol-tunneling vlan customer-1 L2PT가 VLAN customer-1에서 STP를 터널링하고 있고, 드롭 임계값이 50으로 설정되어 있으며, 종료 임계값이 100으로 설정되어 있음을 보여줍니다. 이 명령은 show ethernet-switching layer2-protocol-tunneling interface 각 인터페이스에서 수행 중인 작업 유형, 각 인터페이스의 상태를 표시하고, 상태가 인 Shutdown경우 인터페이스가 종료되는 이유를 표시합니다.

플랫폼별 L2PT 동작

기능 탐색기를 사용하여 특정 기능에 대한 플랫폼 및 릴리스 지원을 확인하십시오.

다음 표를 사용하여 플랫폼의 플랫폼별 동작을 검토하십시오.

자세한 정보는 추가 플랫폼 정보 섹션을 참조하십시오.

플랫폼

차이

ACX 시리즈(Junos OS Evolved)

  • 이러한 디바이스는 액세스 또는 트렁크 인터페이스에서 L2PT를 지원하지 않습니다.

MX 시리즈

  • MX 시리즈 라우터는 L2PT를 지원하기 위해 향상된 큐잉 DPC(Dense Port Concentrator)를 가지고 있어야 합니다.

추가 플랫폼 정보

기능 탐색기를 사용하여 특정 기능에 대한 플랫폼 및 릴리스 지원을 확인하십시오.

다음 섹션을 사용하여 플랫폼의 플랫폼별 동작을 검토하십시오.

ACX 시리즈 라우터

ACX 시리즈 라우터의 L2PT는 표시된 이더넷 캡슐화 유형 및 MAC 주소로 표 1 에 나열된 레이어 2 PDU의 터널링을 지원합니다.

표 1: ACX 시리즈 라우터에서 지원되는 L2PT 프로토콜

프로토콜

이더넷 캡슐화

MAC 주소

802.1X(IEEE 802.1X 인증)

이더(0x888E)

01:80:C2:00:00:03

802.3ah(IEEE 802.3ah OAM(Operation, Administration, and Maintenance) LFM(Link Fault Management))

이더(0x8809)

01:80:C2:00:00:02

Cisco Discovery Protocol(CDP)

LLC(0xAAAA03)

01:00:0C:CC:CC:CC

이더넷 로컬 관리 인터페이스(E-LMI)

이더(0x88EE)

01:80:C2:00:00:07

LACP(Link Aggregation Control Protocol)

이더(0x8809)

01:80:C2:00:00:02

LLDP(Link Layer Discovery Protocol)

이더(0x88CC)

01:80:C2:00:00:0E

MMRP(Multiple MAC Registration Protocol)

이더(0x88F5)

01:80:C2:00:00:20

MVRP VLAN 등록 프로토콜(MVRP)

이더(0x88F6)

01:80:c2:00:00:21

스패닝 트리 프로토콜(STP), 빠른 스패닝 트리 프로토콜(RSTP) 및 다중 스패닝 트리 프로토콜(MSTP)

LLC(0x424203)

01:80:C2:00:00:00

VLAN 트렁킹 프로토콜(VTP)

LLC(0xAAAA03)

01:00:0C:CC:CC:CC

MX 시리즈 라우터

이 기능을 지원하는 MX 시리즈 라우터는 표 2에 표시된 레이어 2 PDU 터널링을 지원합니다.

표 2: MX 시리즈 라우터에서 지원되는 L2PT 프로토콜

프로토콜

MAC 주소

Cisco Discovery Protocol(CDP)

01:00:0C:CC:CC:CC

PVSTP(Per-VLAN Spanning Tree Protocol)

01:00:0C:CC:CC:CD

스패닝 트리 프로토콜(STP), 빠른 스패닝 트리 프로토콜(RSTP) 및 다중 스패닝 트리 프로토콜(MSTP)

01:80:C2:00:00:00

VLAN 트렁킹 프로토콜(VTP)

01:00:0C:CC:CC:CC

L2PT 및 MAC 재작성은 VPLS에서 지원되지만 특정 하드웨어 구성만 지원됩니다. 표 3 은 L2PT 및 VPLS를 구성할 때 지원되는 MPC(Modular Port Concentrator) 및 DPC(enhanced Dense Port Concentrator)를 보여줍니다.

표 3: MAC 재작성 및 VPLS 구성

CE 대면 인터페이스

PE-Core 페이싱 인터페이스

레이어 2 프로토콜 터널링

MPC

MPC

예

MPC

향상된 DPC

예

향상된 DPC

MPC

예

향상된 DPC

향상된 DPC

아니요

모든 MPC는 L2PT를 지원합니다. 특정 향상된 DPC 또는 향상된 큐잉 DPC가 있는 MX 시리즈 라우터는 L2PT를 지원합니다. 지원되는 DPC 목록은 표 4 를 참조하십시오.

참고:

L2PT는 마이크로코드 공간 제약으로 인해 MX 시리즈 라우터의 Rev-A DPC에서 지원되지 않습니다.
표 4: L2PT에 지원되는 DPC

DPC 이름

DPC 모델 번호
기가비트 이더넷

SFP 포함 기가비트 이더넷 Enhanced DPC

DPCE-R-40GE-SFP

SFP가 포함된 기가비트 이더넷 향상된 이더넷 서비스 DPC

DPCE-X-40GE-SFP

기가비트 이더넷 향상된 큐잉 이더넷 서비스 DPC(SFP 포함)

DPCE-X-Q-40GE-SFP

SFP가 포함된 기가비트 이더넷 향상된 큐잉 IP 서비스 DPC

DPCE-R-Q-20GE-SFP

SFP가 포함된 기가비트 이더넷 향상된 큐잉 IP 서비스 DPC

DPCE-R-Q-40GE-SFP
10기가비트 이더넷

XFP가 포함된 10기가비트 이더넷 Enhanced DPC

DPCE-R-2XGE-XFP

XFP가 포함된 10기가비트 이더넷 Enhanced DPC

DPCE-R-4XGE-XFP

10기가비트 이더넷 향상된 이더넷 서비스 DPC(XFP 포함)

DPCE-X-4XGE-XFP

10기가비트 이더넷 향상된 큐잉 이더넷 서비스 DPC(XFP 포함)

DPCE-X-Q-4XGE-XFP

10기가비트 이더넷 향상된 큐잉 IP 서비스 DPC(XFP 포함)

DPCE-R-Q-4XGE-XFP
다중 속도 이더넷

SFP 및 XFP가 포함된 다중 속도 이더넷 Enhanced DPC

DPCE-R-20GE-2XGE

SFP 및 XFP가 포함된 다중 속도 이더넷 향상된 이더넷 서비스 DPC

DPCE-X-20GE-2XGE

SFP 및 XFP를 사용하는 다중 속도 이더넷 향상된 큐잉 IP 서비스 DPC

DPCE-R-Q-20GE-2XGE
삼중 속도 이더넷

삼중 속도 향상된 DPC

DPCE-R-40GE-TX

삼중 속도 향상된 이더넷 서비스 DPC

DPCE-X-40GE-TX
참고:

디바이스가 RADIUS 액세스 요청을 Chargeable-User-Identity 전송할 때 매개 변수는 빈 필드입니다. RADIUS 구성에 대한 자세한 내용은 Junos 가입자 액세스 구성 가이드를 참조하십시오.

EX 시리즈 및 QFX 시리즈 스위치

참고:

ELS(Enhanced Layer 2 소프트웨어) 구성 스타일을 사용하는 QFX 시리즈 및 EX 시리즈 스위치는 L2PT를 설정하기 위해 동일한 구성 계층을 공유합니다. 구성 계층은 ELS를 지원하지 않는 EX 시리즈 스위치에 따라 다릅니다. 기능 탐색기를 사용하여 EX 시리즈 스위치가 ELS를 지원하는지 확인하십시오.

각 스위치 유형에서 지원되는 프로토콜을 터널링하기 위한 구성 옵션에 대한 자세한 내용은 다음 구성 문 중 하나를 참조하십시오.

  • QFX 시리즈 스위치 및 EX 시리즈 ELS 스위치: 계층의 [edit protocols layer2-control mac-rewrite interface interface-name] 프로토콜 문입니다.

  • 비-ELS 스위치: 계층의 layer2-protocol-tunneling 문 [edit vlans vlan-name dot1q-tunneling] 입니다.

표 5 에는 QFX 시리즈 및 EX 시리즈 스위치에서 터널링할 수 있는 레이어 2 프로토콜이 나와 있습니다. L2PT를 지원하는 모든 스위치는 두 번째 열에 달리 명시되지 않는 한 나열된 프로토콜을 터널링할 수 있습니다.

표 5: EX 시리즈 및 QFX 시리즈 스위치에서 지원되는 L2PT 프로토콜

터널링할 수 있는 레이어 2 프로토콜

지원 노트 및 예외

802.1X 인증

EX2300 멀티기가비트 모델 스위치에서는 지원되지 않습니다.

802.3ah OAM(Operation, Administration, and Maintenance) 링크 장애 관리(LFM)

태그가 지정되지 않은 OAM LFM 패킷에 대해 L2PT를 활성화하는 경우, 해당 액세스 인터페이스에서 LFM을 구성하지 마십시오.

Cisco Discovery Protocol(CDP)

EX 시리즈 및 QFX 시리즈 스위치에서는 CDP를 구성할 수 없습니다. 그러나 L2PT는 CDP PDU를 터널링할 수 있습니다.

이더넷 로컬 관리 인터페이스(E-LMI)

EX2300 멀티기가비트 모델 스위치에서는 지원되지 않습니다.

GARP(Generic Attribute Registration Protocol) VLAN 등록 프로토콜(GVRP)

지원됨.

LACP(Link Aggregation Control Protocol)

태그가 지정되지 않은 LACP 패킷에 대해 L2PT를 활성화하는 경우, 해당 액세스 인터페이스에서 LACP(Link Aggregation Control Protocol)를 구성하지 마십시오.

LLDP(Link Layer Discovery Protocol)

지원됨.

MMRP(Multiple MAC Registration Protocol)

EX2300 멀티기가비트 모델 스위치에서는 지원되지 않습니다.

MVRP VLAN 등록 프로토콜(MVRP)

지원됨.

PVST+(Per-VLAN Spanning Tree and Per-VLAN Spanning Tree Plus) 프로토콜

EX9200 스위치에서만 지원됩니다.

옵션 대신 vstp 이 옵션을 사용하여 터널링 VSTP를 활성화할 수 있습니다.

스패닝 트리 프로토콜(STP), 빠른 스패닝 트리 프로토콜(RSTP) 및 다중 스패닝 트리 프로토콜(MSTP)

지원됨.

단방향 링크 감지(UDLD)

EX2300 멀티기가비트 모델 스위치에서는 지원되지 않습니다.

EX 시리즈 및 QFX 시리즈 스위치에서는 UDLD를 구성할 수 없습니다. 그러나 L2PT는 UDLD PDU를 터널링할 수 있습니다.

VLAN 스패닝 트리 프로토콜(VSTP)

EX9200 스위치는 VSTP 패킷 터널링을 지원하지만 VSTP터널링을 활성화하는 별도의 옵션은 없습니다. PVST 및 PVST+(pvstp) 터널링을 활성화하는 옵션은 VSTP도 터널링을 활성화합니다.

VLAN 트렁킹 프로토콜(VTP)

EX 시리즈 및 QFX 시리즈 스위치에서는 VTP를 구성할 수 없습니다. 그러나 L2PT는 VTP PDU를 터널링할 수 있습니다.

송신 PE 스위치는 캡슐화된 MAC 주소를 사용하여 터널링된 레이어 2 제어 프로토콜을 식별하고 대상 MAC 주소 재작성을 수행합니다. 표 6 에는 EX 시리즈 및 QFX 시리즈 스위치에서 지원되는 프로토콜과 해당 캡슐화 유형 및 MAC 주소가 나와 있습니다.

표 6: 프로토콜 대상 MAC 주소

프로토콜

이더넷 캡슐화

MAC 주소

802.1배

이더-II

01:80:C2:00:00:03

802.3ah

이더-II

01:80:C2:00:00:02

CDP

LLC/스냅

01:00:0C:CC:CC:CC

E-LMI

이더-II

01:80:C2:00:00:07

GVRP

LLC/스냅

01:80:C2:00:00:21

LACP

이더-II

01:80:C2:00:00:02

LLDP

이더-II

01:80:C2:00:00:0E

MMRP

이더-II

01:80:C2:00:00:20

MVRP

이더-II

01:80:C2:00:00:21

PVSTP

LLC/스냅

01:00:0C:CC:CC:CD

STP, RSTP, MSTP

LLC/스냅

01:80:C2:00:00:00

UDLD

LLC/스냅

01:00:0C:CC:CC:CC

VSTP

LLC/스냅

01:00:0C:CC:CC:CD

VTP

LLC/스냅

01:00:0C:CC:CC:CC

변경 내역 표

기능 지원은 사용 중인 플랫폼과 릴리스에 따라 결정됩니다. 기능 탐색기를 사용하여 플랫폼에서 기능이 지원되는지 확인합니다.

출시
설명
Junos OS Evolved 릴리스 22.4R1
PTX10001-36MR, PTX10004, PTX10008 및 PTX10016 디바이스에서 Junos OS Evolved 릴리스 22.4R1부터 CCC 인터페이스에서 브리지 프로토콜 데이터 유닛(BPDU) 투명성을 지원합니다. 레이어 2 VPN의 로컬 프로바이더 에지(PE) 디바이스에서 수신된 모든 레이어 2 제어 프레임은 해당 CE 디바이스에 연결하는 로컬 PE 디바이스의 인터페이스에 해당 프로토콜을 구성하지 않는 한 원격 PE 디바이스로 터널링됩니다. 이전 릴리스에서는 계층 수준에서 forwarding-options 구성 문을 사용하여 l2circuit-control-passthrough 원격 PE에 대한 터널링을 허용해야 했습니다. 이 구성 문은 더 이상 필요하지 않으며 옵션은 구성 계층에서 제거됩니다. 이 기능은 "MEF 6.1.1 계층 2 제어 프로토콜 처리 수정안"에 따라 구현되었습니다.
