QFX10000 라인 카드

개요

QFX10000 모듈형 스위치의 라인 카드는 패킷 전달 엔진과 이더넷 인터페이스를 단일 어셈블리로 결합합니다. 라인 카드는 스위치 섀시 전면의 라인 카드 슬롯에 설치할 수 있는 현장 교체 장치(FRU)입니다. 라인 카드는 핫 삽입 및 핫 탈착이 가능합니다. 스위치 전원을 끄거나 스위치 기능을 중단하지 않고도 제거하고 교체할 수 있습니다. 그림 1을 참조하십시오.

40기가비트 포트 채널화

Junos OS 릴리스 17.1R1부터 QFX10000-30C 라인 카드의 40기가비트 이더넷 포트를 10기가비트 이더넷으로 채널화할 수 있습니다. 포트가 채널화 모드에 있으면 네 번째 포트마다 비활성화됩니다. 비활성화된 포트를 보려면 그림 2 를 참조하고, 최대 포트 구성은 표 1 을 참조하십시오.

표 1: 최대 포트 구성

포트 속도	비채널화 모드(모드 D)	채널화 모드(모드 A)
100Gbps	30 또는	24 또는
40Gbps	30	24 또는
10Gbps	0	96

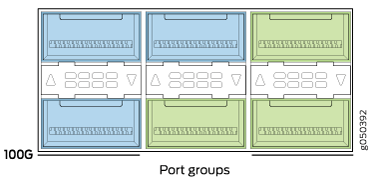

QFX10000-36C 라인 카드와 달리 QFX10000-30C 라인 카드에는 포트 그룹이 없습니다. 대신 포트 동작은 포트와 연결된 ASIC에 연결됩니다. 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 채널화하려면 각 포트를 개별적으로 구성해야 합니다. 관련 ASIC의 포트가 기본 구성 모드(모드 D)에서 채널화 모드(모드 A)로 처음 변경되면 FPC가 재부팅됩니다. 해당 ASIC에 대한 포트의 후속 채널화로 FPC가 재부팅되지 않습니다. 그러나 마지막 채널화된 포트가 기본 구성 모드로 다시 변경되면 FPC가 다시 재부팅됩니다. 사용 가능한 포트 및 관련 ASIC 목록은 표 2를 참조하고, 사용 가능한 포트와 비활성화된 포트를 찾으려면 그림 2 를 참조하십시오.

주의:

채널화 모드(모드 D에서 모드 A로 또는 모드 A에서 모드 D로)를 변경하면 FPC가 재부팅됩니다. FPC가 재부팅되는 동안 약간의 데이터 손실이 발생할 수 있으므로 유지 보수 기간 동안에만 변경 사항을 구성하는 것이 좋습니다.

표 2: 채널화를 위한 포트 매핑

Asic	사용 가능한 포트	비활성화된 포트
PE0	0, 2, 4, 6, 8	6
PE1	1, 3, 5, 7, 9	7
PE2	10, 12, 14, 16, 18	16
PE3	11, 13, 15, 17, 19	17
PE4	20, 22, 24, 26, 28	26
PE5	21, 23, 25, 27, 29	27

기본 모드에서 40기가비트 이더넷 채널화 모드로 변경하려면 운영 명령을 set chassis fpc slot-number pic 0 port port number channel-speed 10gJunos OS 사용합니다.

스위치 포트

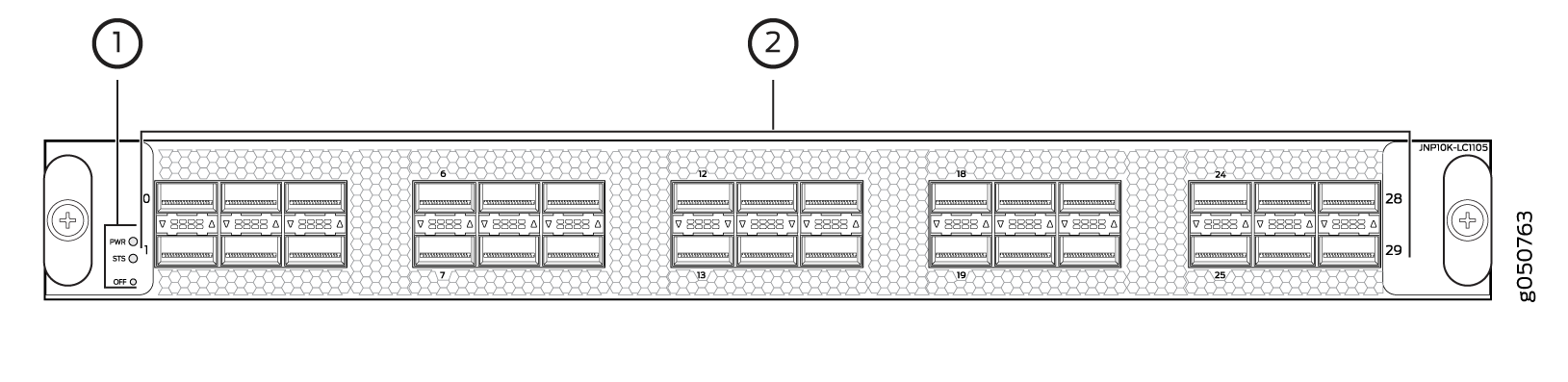

30개의 QSFP28 포트는 각각 다음을 지원합니다.

• QSFP28 옵티컬 트랜시버를 사용하는 100기가비트 이더넷. QSFP28 트랜시버가 포트에 삽입되면 QSFP28 포트는 100기가비트 이더넷에 대해 활성화됩니다.

• QSFP+ 옵티컬 트랜시버를 사용하는 40기가비트 이더넷. QSFP+ 트랜시버가 포트에 삽입되면 QSFP+ 포트는 40기가비트 이더넷에 대해 활성화됩니다.

• 100기가비트 이더넷 활성 광 케이블(AOC)

• QSFP28 직접 부착 구리(DAC) 케이블

• QSFP+ DAC 케이블

• QSFP+ - SFP+ DACBO(Direct Attach Copper Breakout) 케이블

• 액세스 포트—모든 다운스트림 포트에서 40기가비트 이더넷 QSFP+ 트랜시버 및 QSFP+ DAC 케이블을 사용할 수 있습니다. QFX10000 옵티컬 트랜시버 및 케이블 지원을 참조하십시오.

• 업링크 포트 - 모든 QSFP28 포트를 업링크로 구성할 수 있습니다.

QFX10000-30C에서 포트는 기본적으로 활성화되며 기본 구성은 포트를 기본 VLAN에 추가합니다.

상태 및 활동 LED

모든 QSFP28 포트에는 각 포트에 대한 업 또는 다운 인디케이터와 포트가 채널화를 위해 구성되었는지 여부에 따라 포트 상태 및 링크 활동을 표시하는 4개의 양색 LED가 있습니다. 그림 3과 표 3을 참조하십시오.

표 3: QFX10000-30C 라인 카드의 네트워크 포트 상태 및 활동 LED

색	상태	설명
Unlit	끄기	포트가 관리상 비활성화되었거나, 전원이 공급되지 않거나, 링크가 다운되었거나, 트랜시버가 없습니다. 모든 하위 채널이 비활성화됩니다.
녹색	꾸준히	링크가 설정됩니다. 채널화되면 모든 하위 채널이 작동합니다. 채널화되지 않은 경우 활동이 없음을 나타냅니다.
	깜박이	링크가 작동 중이고 활동이 있습니다. 채널화되지 않은 경우 포트가 40기가비트 또는 100기가비트 모드에서 작동 및 활성 상태임을 나타냅니다. 채널화되면 4개 채널 모두 작동 중입니다.
노란색 또는 황색(채널화)	꾸준히	하나 이상의 채널 링크가 작동 중이지만 모든 채널이 작동 중인 것은 아닙니다. 채널 링크에 활동이 없습니다.
	깜박이	하나 이상의 채널 링크가 작동 중이지만 모든 채널이 작동 중인 것은 아닙니다. 채널 링크에 활동이 있습니다.
	느리게 깜박임 또는 깜박임	비콘 기능은 하나 이상의 하위 채널에서 활성화됩니다.
	깜박이	하나 이상의 서브채널이 결함 조건을 가지고 있습니다.
노란색 또는 황색(비채널화)	깜박이	단일 LED 깜박임은 인터페이스 결함을 나타냅니다. 포트에서 비콘 기능이 활성화되었음을 나타내기 위해 4개의 LED가 모두 깜박입니다.

개요

QFX10000 모듈형 스위치의 라인 카드는 패킷 전달 엔진과 이더넷 인터페이스를 단일 어셈블리로 결합합니다. 라인 카드는 스위치 섀시 전면의 라인 카드 슬롯에 설치할 수 있는 현장 교체 장치(FRU)입니다. 라인 카드는 핫 삽입 및 핫 탈착이 가능합니다. 스위치 전원을 끄거나 스위치 기능을 중단하지 않고도 제거하고 교체할 수 있습니다. 그림 4를 참조하십시오.

40기가비트 포트 채널화

Junos OS 릴리스 18.2R1부터 QFX10000-30C-M 라인 카드의 40기가비트 이더넷 포트를 10기가비트 이더넷으로 채널화할 수 있습니다. 포트가 채널화 모드에 있으면 네 번째 포트마다 비활성화됩니다. 비활성화된 포트를 보려면 그림 5 를 참조하고, 최대 포트 구성은 표 4 를 참조하십시오.

표 4: 최대 포트 구성

포트 속도	비채널화 모드(모드 D)	채널화 모드(모드 A)
100Gbps	30 또는	24 또는
40Gbps	30	24 또는
10Gbps	0	96

QFX10000-36C 라인 카드와 달리 QFX10000-30C-M 라인 카드에는 포트 그룹이 없습니다. 대신 포트 동작은 포트와 연결된 ASIC에 연결됩니다. 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 채널화하려면 각 포트를 개별적으로 구성해야 합니다. 관련 ASIC의 포트가 기본 구성 모드(모드 D)에서 채널화 모드(모드 A)로 처음 변경되면 FPC가 재부팅됩니다. 해당 ASIC에 대한 포트의 후속 채널화로 FPC가 재부팅되지 않습니다. 그러나 채널화된 포트 중 하나가 다시 기본값으로 변경되면 FPC가 다시 재부팅됩니다. 사용 가능한 포트 및 관련 ASIC 목록은 표 5를 참조하고, 사용 가능한 포트와 비활성화된 포트를 찾으려면 그림 5 를 참조하십시오.

주의:

채널화 모드(모드 D에서 모드 A로 또는 모드 A에서 모드 D로)를 변경하면 FPC가 재부팅됩니다. FPC가 재부팅되는 동안 약간의 데이터 손실이 발생할 수 있으므로 유지 보수 기간 동안에만 변경 사항을 구성하는 것이 좋습니다.

표 5: 채널화를 위한 포트 매핑

Asic	사용 가능한 포트	비활성화된 포트
PE0	0, 2, 4, 6, 8	6
PE1	1, 3, 5, 7, 9	7
PE2	10, 12, 14, 16, 18	16
PE3	11, 13, 15, 17, 19	17
PE4	20, 22, 24, 26, 28	26
PE5	21, 23, 25, 27, 29	27

기본 모드에서 40기가비트 이더넷 채널화 모드로 변경하려면 운영 명령을 set chassis fpc slot-number pic 0 port port number channel-speed 10gJunos OS 사용합니다.

네트워크 포트

30개의 QSFP28 포트는 각각 다음을 지원합니다.

• QSFP28 옵티컬 트랜시버를 사용하는 100기가비트 이더넷. QSFP28 트랜시버가 포트에 삽입되면 QSFP28 포트는 100기가비트 이더넷에 대해 활성화됩니다.

• QSFP+ 옵티컬 트랜시버를 사용하는 40기가비트 이더넷. QSFP+ 트랜시버가 포트에 삽입되면 QSFP+ 포트는 40기가비트 이더넷에 대해 활성화됩니다.

• QSFP+ - SFP+ DACBO(Direct Attach Copper Breakout) 케이블

QFX10000-30C-M에서 포트는 기본적으로 활성화되어 있으며 기본 구성은 포트를 기본 VLAN에 추가합니다.

전원 및 상태 LED

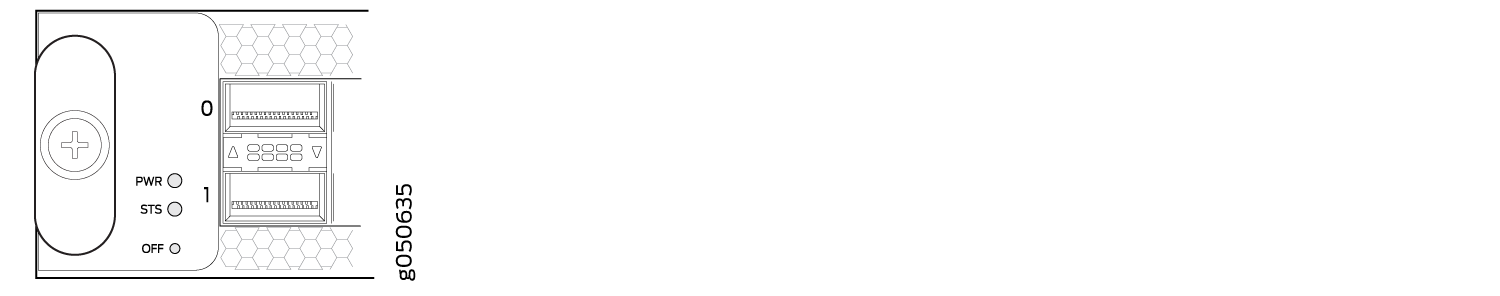

네트워크 포트 왼쪽에 있는 두 개의 LED는 라인 카드의 전원(PWR) 및 상태(STS)를 나타냅니다. 표 6 과 표 7을 참조하십시오.

표 6: 전원 LED

색	상태	설명
Unlit	끄기	라인 카드에 전원이 공급되지 않습니다.
녹색	꾸준히	라인 카드에 전원이 공급됩니다.
노란색 또는 호박색	깜박이	라인 카드에 전원 결함이 있습니다.

표 7: 상태 LED

색	상태	설명
Unlit	끄기	라인 카드가 오프라인 상태이거나 비활성화되어 있습니다.
녹색	꾸준히	라인 카드가 온라인 상태입니다.
노란색 또는 호박색	꾸준히	라인 카드가 부팅 중입니다.
	깜박이	라인 카드에 결함 상태 또는 알람이 있습니다.
	느리게 깜박임 또는 깜빡임	비콘 기능이 활성화되었습니다.

포트 상태 및 활동 LED

각 QSFP28 포트에는 포트 상태 및 링크 활동을 표시하는 두 가지 색상의 업 또는 다운 LED 표시기가 있습니다. 그림 6 과 표 8을 참조하십시오.

표 8: QFX10000-30C-M 라인 카드의 네트워크 포트 상태 및 활동 LED

색	상태	설명
Unlit	끄기	포트가 관리상 비활성화되었거나, 전원이 공급되지 않거나, 링크가 다운되었거나, 트랜시버가 없습니다. 모든 하위 채널이 비활성화됩니다.
녹색	꾸준히	링크가 설정됩니다. 채널화되면 모든 하위 채널이 작동합니다. 채널화되지 않은 경우 활동이 없음을 나타냅니다.
	깜박이	링크가 작동 중이고 활동이 있습니다. 채널화되지 않은 경우 포트가 40기가비트 또는 100기가비트 모드에서 작동 및 활성 상태임을 나타냅니다. 채널화되면 4개 채널 모두 작동 중입니다.
노란색 또는 황색(채널화)	꾸준히	하나 이상의 채널 링크가 작동 중이지만 모든 채널이 작동 중인 것은 아닙니다. 채널 링크에 활동이 없습니다.
	깜박이	하나 이상의 채널 링크가 작동 중이지만 모든 채널이 작동 중인 것은 아닙니다. 채널 링크에 활동이 있습니다.
	느리게 깜박임 또는 깜박임	비콘 기능은 하나 이상의 하위 채널에서 활성화됩니다.
	깜박이	하나 이상의 서브채널이 결함 조건을 가지고 있습니다.
노란색 또는 호박색	깜박이	단일 LED 깜박임은 인터페이스 결함을 나타냅니다. 포트에서 비콘 기능이 활성화되었음을 나타내기 위해 4개의 LED가 모두 깜박입니다.

개요

QFX10000 모듈형 스위치의 라인 카드는 패킷 전달 엔진과 이더넷 인터페이스를 단일 어셈블리로 결합합니다. 라인 카드는 스위치 섀시 전면의 라인 카드 슬롯에 설치할 수 있는 현장 교체 장치(FRU)입니다. 라인 카드는 핫 삽입 및 핫 탈착이 가능합니다. 스위치 전원을 끄거나 스위치 기능을 중단하지 않고도 제거하고 교체할 수 있습니다. 그림 7을 참조하십시오.

각 QSFP28 소켓은 다음을 지원하도록 구성할 수 있습니다.

• QSFP28 옵티컬 트랜시버를 사용하는 100기가비트 이더넷. QSFP28 트랜시버가 소켓 아래에 미세한 검은색 선으로 표시된 포트에 삽입되고 포트가 100기가비트 이더넷으로 구성되면 인접한 두 포트가 비활성화되고 QSFP28 소켓이 100기가비트 이더넷에 대해 활성화됩니다.

• QSFP+ 옵티컬 트랜시버를 사용하는 40기가비트 이더넷.

• 브레이크아웃 케이블 및 연결된 옵티컬 트랜시버를 사용하는 10기가비트 이더넷. 채널화를 위해 구성된 경우 시스템은 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 변환합니다.

0에서 35까지의 36개 포트 중 어느 것이든 업링크 또는 액세스 포트로 구성할 수 있습니다.

스위치 포트

12개의 QSFP28 포트는 각각 다음을 지원합니다.

• 100기가비트 이더넷 QSFP28 트랜시버

• 40기가비트 이더넷 QSFP+ 트랜시버

• QSFP28 직접 부착 구리(DAC) 케이블

• QSFP+ DAC 케이블

• QSFP+ - SFP+ DACBO(Direct Attach Copper Breakout) 케이블

36개의 QSFP+ 포트는 각각 다음을 지원합니다.

• 40기가비트 이더넷 QSFP+ 트랜시버

• QSFP+ DAC 케이블

• QSFP+ - SFP+ 파이버 브레이크아웃 및 DACBO 케이블

• 액세스 포트

  모든 다운스트림 포트에서 40기가비트 이더넷 QSFP+ 트랜시버 및 QSFP+ DAC 케이블을 사용할 수 있습니다. QFX10000 옵티컬 트랜시버 및 케이블 지원을 참조하십시오.

• 업링크 포트

  모든 QSFP+ 포트를 업링크로 구성할 수 있습니다.

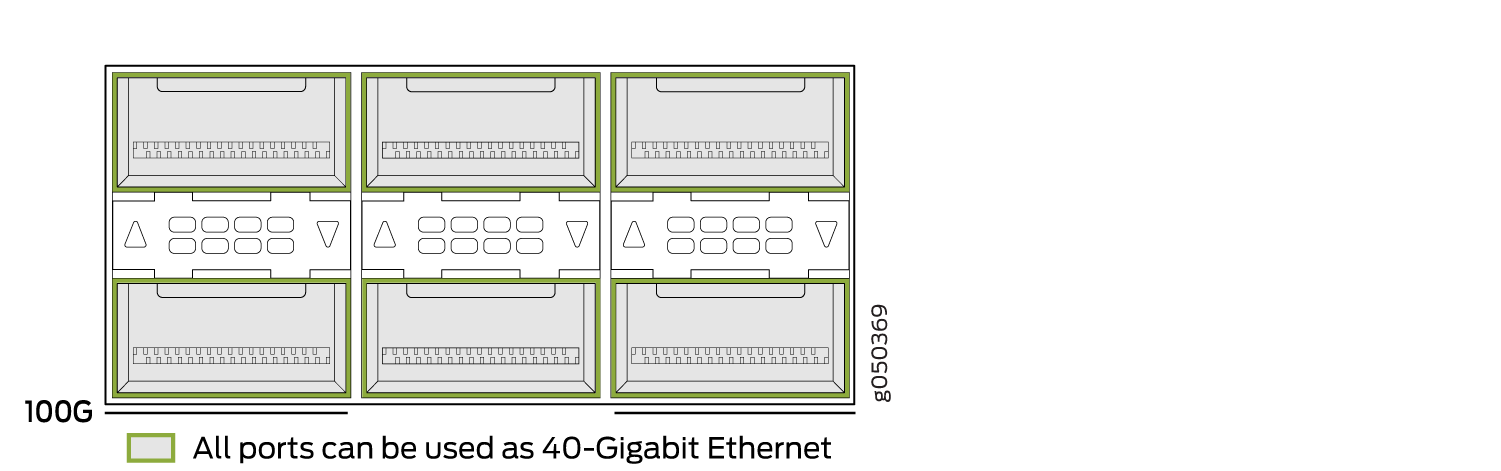

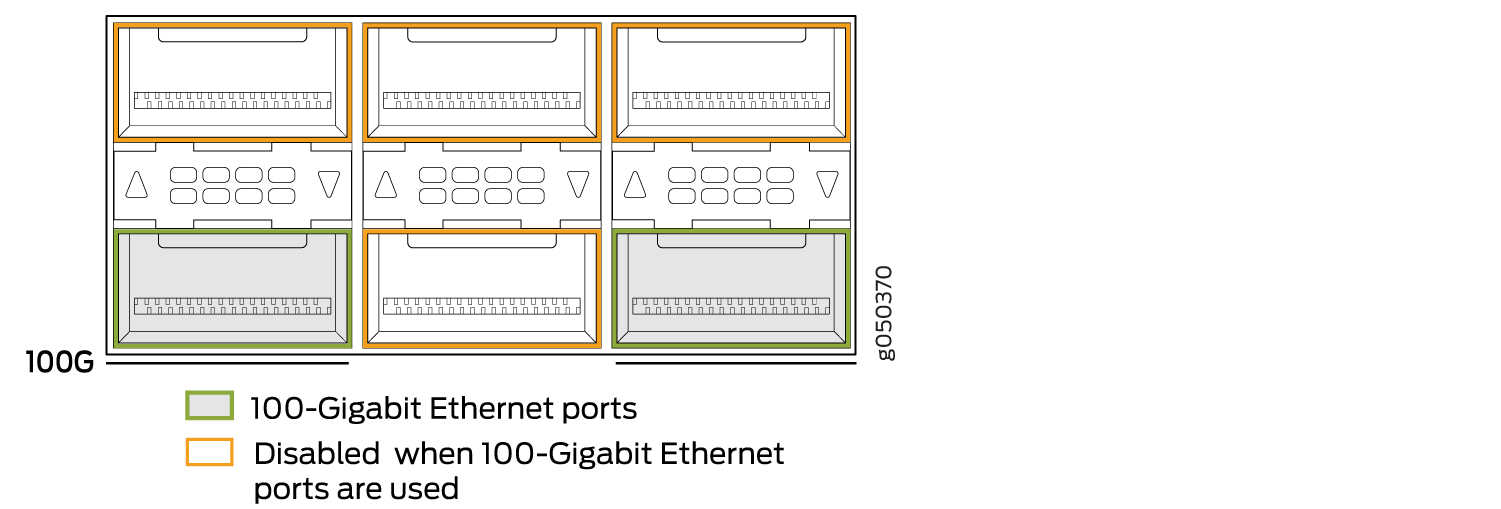

QFX10000-36Q의 6XQSFP 케이지에 있는 두 번째 및 여섯 번째 포트마다 QSFP28 트랜시버를 사용하여 100기가비트 이더넷을 지원합니다. 이러한 100기가비트 이더넷 포트는 100기가비트 이더넷 또는 40기가비트 이더넷으로 작동하지만 기본적으로 40기가비트 이더넷으로 인식됩니다. 그림 8 에서 6XQSFP+ 케이지의 클로즈업 보기를 볼 수 있습니다. 40기가비트 이더넷 트랜시버를 100기가비트 이더넷 포트에 삽입하면 포트는 40기가비트 이더넷 포트 속도를 인식합니다. 100기가비트 이더넷 트랜시버가 포트에 삽입되고 CLI에서 활성화되면 포트는 100기가비트 이더넷 속도를 인식하고 인접한 2개의 40기가비트 이더넷 포트를 비활성화합니다. 그림 9 및 그림 10을 참조하십시오. 또한 100기가비트 이더넷 트랜시버를 사용하고 CLI를 통해 포트 속도를 40기가비트 이더넷으로 설정하여 40기가비트 이더넷에서 실행할 수 있습니다.

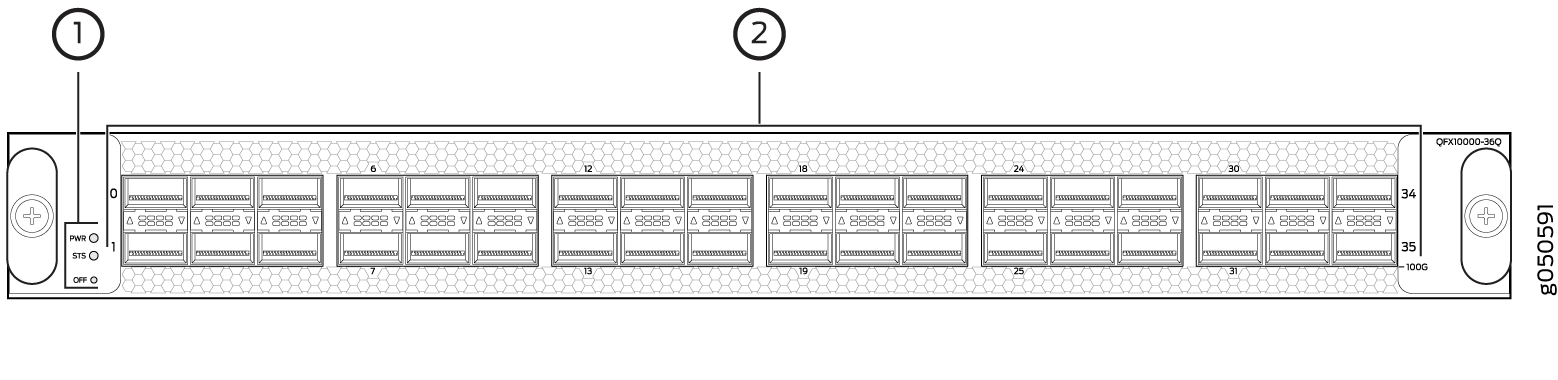

그림 8 은 QFX10000-36Q에 대한 QSFP+ 포트의 위치를 보여줍니다.

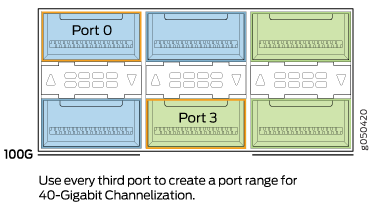

40기가비트 이더넷 포트는 독립적으로 작동하거나 다음 두 개의 연속 포트와 함께 번들로 작동할 수 있으며 포트 범위로 12개의 10기가비트 이더넷 포트로 채널화할 수 있습니다. 이 카드에서 개별 포트를 채널화할 수 없습니다. 각 포트는 포트 그룹 3의 일부입니다. 각 6XQSFP 케이지의 첫 번째와 네 번째 포트만 포트 범위를 채널화하는 데 사용할 수 있습니다( 그림 11 참조). 명령을 사용하여 set chassis fpc pic port channel-speed 포트 범위를 구성해야 합니다. 예를 들어, 첫 번째 스위치 포트를 채널화하려면 명령을 사용합니다 set chassis fpc 0 pic 0port 1channel-speed 10g .

표 9 에는 포트에 사용할 수 있는 조합이 표시되어 있습니다. 대부분의 100기가비트 이더넷 트랜시버 포트는 업링크로 사용됩니다. QFX10000-36Q에서 포트는 기본적으로 활성화되며 기본 구성은 포트를 기본 VLAN에 추가합니다.

표 9: QFX10000-36Q 포트 매핑

포트 번호	4X10 기가비트 이더넷	4X10기가비트 채널화 포트 그룹	40기가비트 이더넷	100기가비트 이더넷	100기가비트 이더넷 비활성화
0	✓	✓	✓	–	–
1	✓		✓	✓	0, 2
2	✓		✓	–	–
3	✓	✓	✓	–	–
4	✓		✓	–	–
5	✓		✓	✓	3, 4
6	✓	✓	✓	–	–
7	✓		✓	✓	6, 8
8	✓		✓	–	–
9	✓	✓	✓	–	–
10	✓		✓	–	–
11	✓		✓	✓	9, 10
12	✓	✓	✓	–	–
13	✓		✓	✓	12, 14
14	✓		✓	–	–
15	✓	✓	✓	–	–
16	✓		✓	–	–
17	✓		✓	✓	15, 16
18	✓	✓	✓	–	–
19	✓		✓	✓	18, 20
20	✓		✓	–	–
21	✓	✓	✓	–	–
22	✓		✓	–	–
23	✓		✓	✓	21, 22
24	✓	✓	✓	–	–
25	✓		✓	✓	24, 26
26	✓		✓	–	–
27	✓	✓	✓	–	–
28	✓		✓	–	–
29	✓		✓	✓	27, 28
30	✓	✓	✓	–	–
31	✓		✓	✓	30, 32
32	✓		✓	–	–
33	✓	✓	✓	–	–
34	✓		✓	–	–
35	✓		✓	✓	33, 34

상태 및 활동 LED

모든 포트에는 각 포트에 대한 업 또는 다운 인디케이터와 포트가 채널화를 위해 구성되었는지 여부에 따라 포트 상태 및 링크 활동을 표시하는 4개의 양색 LED가 있습니다. 그림 12 및 표 10을 참조하십시오.

표 10: QFX10000-36Q 라인 카드의 네트워크 포트 상태 및 활동 LED

색	상태	설명
Unlit	끄기	포트가 관리상 비활성화되었거나, 전원이 공급되지 않거나, 링크가 다운되었거나, 트랜시버가 없습니다. 모든 하위 채널이 비활성화됩니다.
녹색	꾸준히	링크가 설정됩니다. 채널화되면 모든 하위 채널이 작동합니다. 채널화되지 않은 경우 활동이 없음을 나타냅니다.
	깜박이	링크가 작동 중이고 활동이 있습니다. 채널화되지 않은 경우 포트가 40기가비트 또는 100기가비트 모드에서 작동 및 활성 상태임을 나타냅니다. 채널화되면 4개 채널 모두 작동 중입니다.
노란색 또는 황색(채널화)	꾸준히	하나 이상의 채널 링크가 작동 중이지만 모든 채널이 작동 중인 것은 아닙니다. 채널 링크에 활동이 없습니다.
	깜박이	하나 이상의 채널 링크가 작동 중이지만 모든 채널이 작동 중인 것은 아닙니다. 채널 링크에 활동이 있습니다.
	느리게 깜박임 또는 깜박임	비콘 기능은 하나 이상의 하위 채널에서 활성화됩니다.
	깜박이	하나 이상의 서브채널이 결함 조건을 가지고 있습니다.
노란색 또는 황색(비채널화)	깜박이	단일 LED 깜박임은 인터페이스 결함을 나타냅니다. 포트에서 비콘 기능이 활성화되었음을 나타내기 위해 4개의 LED가 모두 깜박입니다.

하드웨어 기능

QFX10000 모듈형 스위치의 라인 카드는 패킷 전달 엔진과 이더넷 인터페이스를 단일 어셈블리로 결합합니다. 라인 카드는 스위치 섀시 전면의 라인 카드 슬롯에 설치할 수 있는 현장 교체 장치(FRU)입니다. 라인 카드는 핫 삽입 및 핫 탈착이 가능합니다. 스위치 전원을 끄거나 스위치 기능을 중단하지 않고도 제거하고 교체할 수 있습니다. 그림 13을 참조하십시오.

각 QSFP28 포트(60 및 64)는 포트 그룹을 제어하며 다음을 지원하도록 구성할 수 있습니다.

• QSFP28 옵티컬 트랜시버를 사용하는 100기가비트 이더넷. 인터페이스 속도는 포트 그룹별로 구성됩니다. QSFP28 트랜시버가 포트(60 또는 64) 위에 미세한 검은색 선으로 표시된 QSFP28 포트 중 하나에 삽입되고 포트가 100기가비트 이더넷용으로 구성되면 인접한 두 개의 포트가 비활성화되고 QSFP28 포트는 100기가비트 이더넷에 대해 활성화됩니다. 포트 60이 100Gbps로 구성되면 포트 61과 62는 비활성화됩니다. 포트 64가 100Gbps로 구성되면 포트 63 및 65는 비활성화됩니다.

• QSFP+ 옵티컬 트랜시버를 사용하는 40기가비트 이더넷. 기본 속도는 40Gbps입니다.

• 브레이크아웃 케이블 및 연결된 옵티컬 트랜시버를 사용하는 10기가비트 이더넷. 채널화를 위해 구성된 경우 시스템은 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 변환합니다. set chassis fpc slot-number port port-number channel-speed speed 명령을 사용하여 포트 속도를 변경합니다.

각 QSFP+ 포트(61, 62, 63 및 65 )는 포트 그룹의 일부이며 연결된 QSFP28 포트(60 또는 64)에 의해 제어됩니다. 40Gpbs 속도로 작동하는 QSFP28 포트는 다음을 지원하도록 구성할 수 있습니다.

• QSFP+ 옵티컬 트랜시버를 사용하는 40기가비트 이더넷. 기본 속도는 40Gbps입니다.

• 옵티컬 트랜시버가 부착된 브레이크아웃 케이블을 사용하는 10기가비트 이더넷. 채널화를 위해 구성된 경우 시스템은 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 변환합니다. set chassis fpc slot-number port port-number channel-speed speed 명령을 사용하여 포트 속도를 변경합니다.

각 SFP+ 포트(0 에서 59까지)는 다음을 지원하도록 구성할 수 있습니다.

• SFP+ 옵티컬 트랜시버를 사용하는 10기가비트 이더넷. 기본 속도는 10Gbps입니다.

• SFP 옵티컬 또는 SFP-T 구리 트랜시버를 사용하는 1기가비트 이더넷. 코퍼 및 파이버 SFP 트랜시버 사용을 참조하십시오.

0에서 65까지의 66개 포트 중 어느 것이든 업링크 또는 액세스 포트로 구성할 수 있습니다. 포트는 기본적으로 활성화되어 있으며 기본 구성은 포트를 기본 VLAN에 추가합니다.

포트 그룹

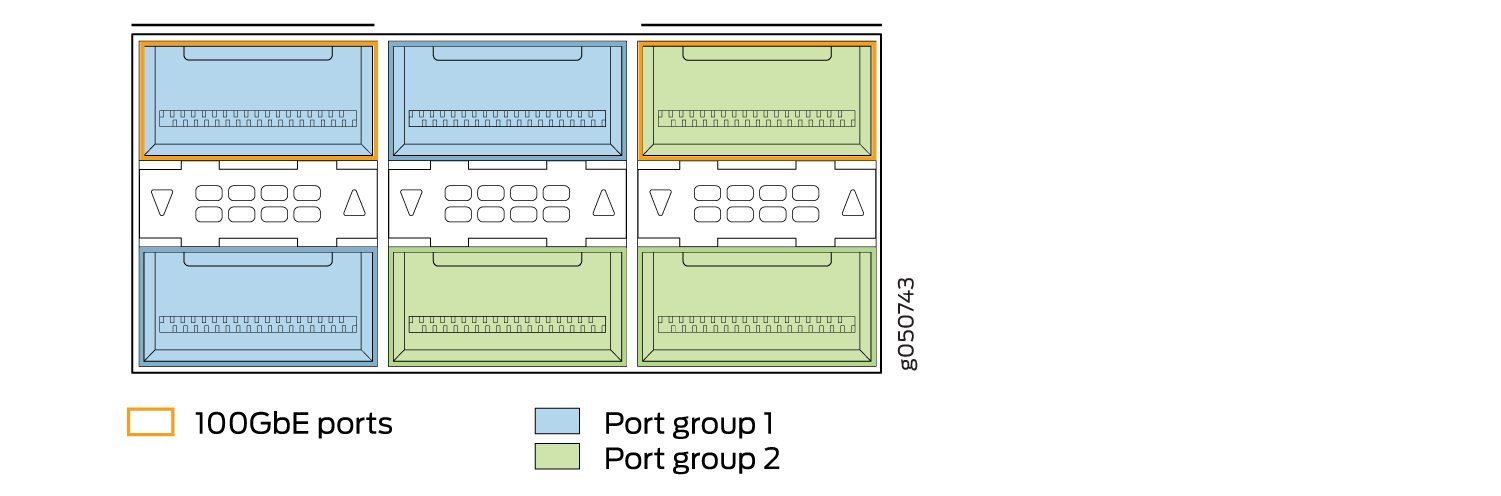

QSFP28 및 QSFP+의 6개 조합 포트는 6개의 독립적인 40기가비트 이더넷 포트 또는 2개의 포트 그룹으로 작동할 수 있습니다. 첫 번째 포트 그룹은 QSFP28 포트 60 에 의해 제어되며 QSFP+ 포트 61 및 62와 함께 관리적으로 번들로 제공됩니다. 두 번째 포트 그룹은 QSFP28 포트 64 에 의해 제어되며 QSFP+ 포트 63 및 65와 함께 관리적으로 번들로 제공됩니다. 포트 그룹을 활성화하려면 100기가비트 이더넷 트랜시버를 QSFP28 포트에 삽입하고 100Gbps용 포트를 구성합니다. Junos OS는 100Gbps 속도로 QSFP28 포트를 활성화하고 포트 그룹에 번들로 제공되는 2개의 QSFP+ 포트를 비활성화합니다. 그림 14 는 QFX10000-60S-6Q에 대한 QSFP28 포트 및 포트 그룹의 위치를 보여줍니다. 표 11 에는 포트에 사용할 수 있는 조합이 표시되어 있습니다.

표 11: QFX10000-60S-6Q 포트 매핑

포트 번호	4X10 기가비트 이더넷	4X10기가비트 채널화 포트 그룹	40기가비트 이더넷	100기가비트 이더넷	100기가비트 이더넷 비활성화
60	✓	✓	✓	✓	61, 62
61	✓		✓	–	–
62	✓		✓	–	–
63	✓	✓	✓	–	–
64	✓		✓	✓	63, 65
65	✓		✓	–	–

40기가비트 이더넷 포트 채널화

40기가비트 이더넷 포트에서 4개의 독립적인 10기가비트 이더넷 포트로의 채널화는 QSFP28 및 QSFP+ 포트에서 지원됩니다. 50Gbps 또는 25Gbps 속도로의 채널화는 100기가비트 이더넷 QSFP28 포트에서 지원되지 않습니다. 포트 60 또는 포트 64 가 채널화되면 포트 그룹의 모든 포트가 채널화됩니다. 포트는 개별적으로 채널화할 수 없습니다.

40Gbps 포트를 4개의 독립적인 10Gbps 포트로 채널화하려면 명령을 사용합니다set chassis fpc slot-number pic pic-number port port-number channel-speed speed. 예를 들어, 슬롯 6의 라인 카드에 대해 포트 60에서 62를 채널화하려면:

구성을 검토하고 명령을 실행합니다 commit .

포트를 기본값으로 되돌리려면 계층 수준의 구성 [chassis fpc 6 pic 1 port port-number] 에서 문을 삭제하고 speed 구성을 커밋합니다. 네트워크 포트는 기본 40기가비트 이더넷 인터페이스로 재설정됩니다.

코퍼 및 파이버 SFP 트랜시버 사용

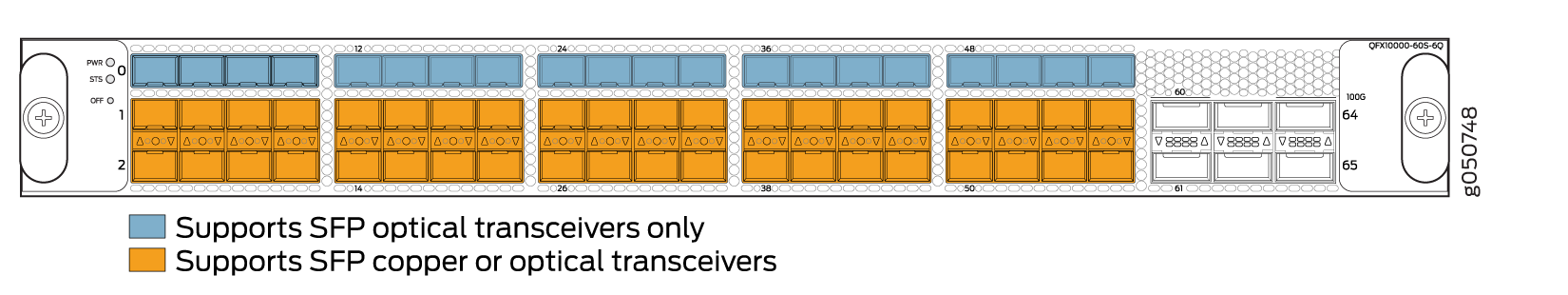

10기가비트 이더넷 포트 0 에서 59 를 1기가비트 이더넷 포트로 구성하면 모든 포트에서 광섬유 SFP 트랜시버를 사용할 수 있습니다. 그러나 구리 SFP 트랜시버는 하위 2열로 제한됩니다. 그림 15를 참조하십시오.

주의:

최신 OEM 부품 번호 FCLF8521P2BTL(트랜시버 라벨에 인쇄되어 있음)를 사용하면 제한 없이 모든 포트에 1GbE 트랜시버(예: QFX-SFP-1GE-T)를 설치할 수 있습니다. 10GbE 코퍼 트랜시버를 지원하는 디바이스도 마찬가지입니다. 그러나 이전 OEM 부품 번호 SP7041-M1-JN(지난 3+ 년 동안 배송되지 않음)을 대신 사용하는 경우 다른 1GbE 구리 트랜시버 바로 위나 아래에 1GbE 구리 트랜시버(예: QFX-SFP-1GE-T)를 설치하지 마십시오. 트랜시버가 서로 위 또는 아래에 설치될 때 발생하는 디바이스 손상을 방지하기 위해 맨 위 또는 맨 아래 행만 사용하십시오.

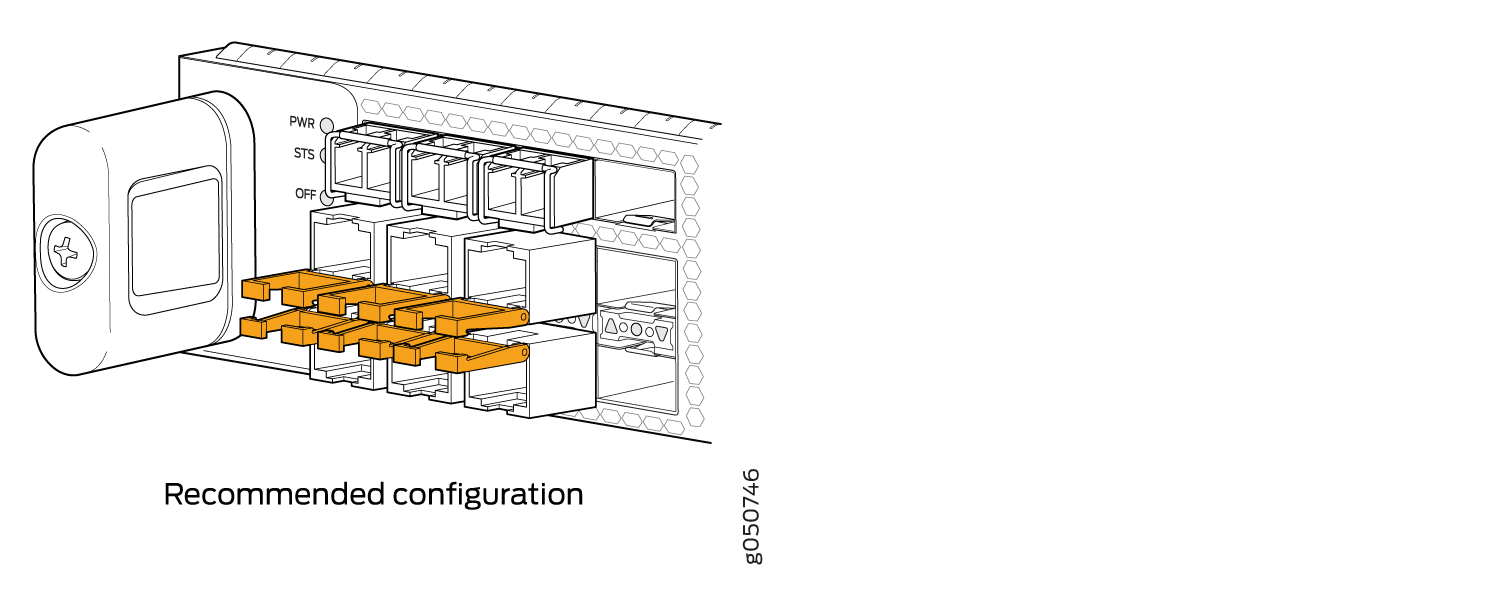

1Gbps 구리 SFP 트랜시버는 옵티컬 SFP 트랜시버보다 물리적으로 크기 때문에 3개의 구리 SFP 트랜시버를 쌓을 공간이 충분하지 않습니다. 맨 윗줄은 옵티컬 SFP 송수신기에만 사용하십시오. 하단 두 행에 구리 트랜시버를 쌓을 수 있습니다. 포트는 배꼽으로 배열됩니다. 한 열에 3개의 SFP 트랜시버를 쌓으면 라인 카드가 손상될 수 있습니다. 권장 구성은 그림 16을 참조하십시오.

SFP+ 상태 및 활동 LED

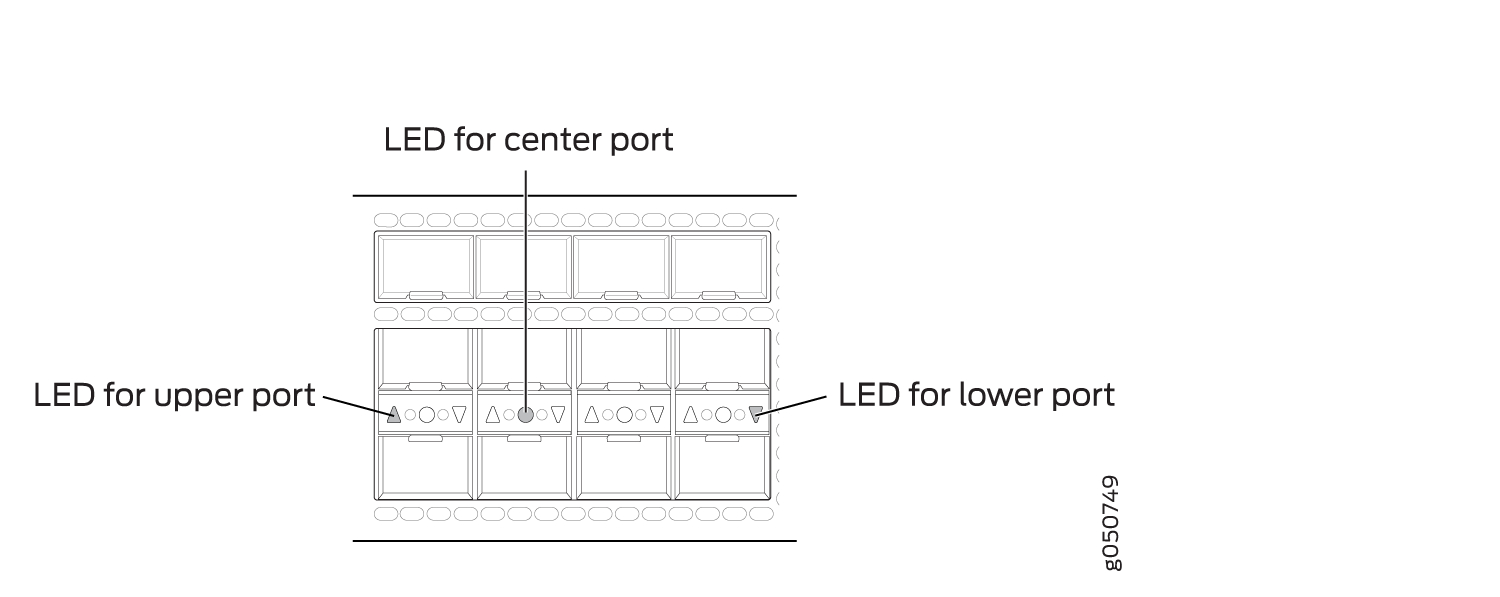

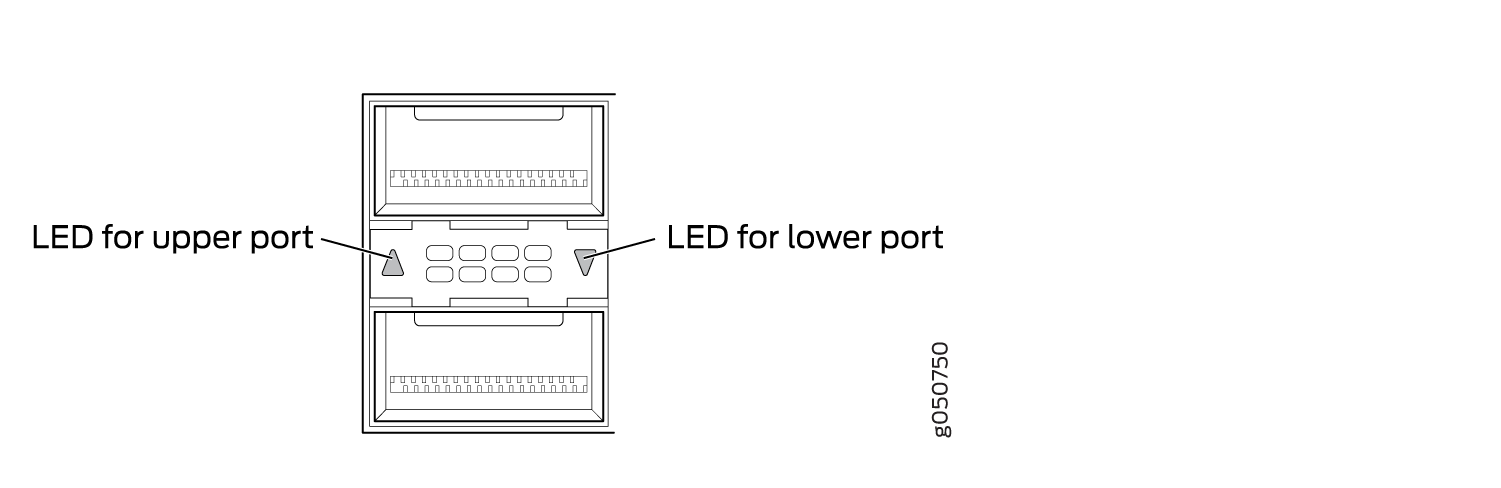

SFP+ 포트의 모든 상태 및 활동 LED는 SFP+의 두 번째와 세 번째 행 사이에 있습니다. 위쪽 화살표, 원 및 아래쪽 화살표는 상태 행을 나타냅니다. 이색 LED는 상태와 활동을 나타냅니다. 그림 17 및 표 12를 참조하십시오.

• 위쪽 화살표는 첫 번째 행을 나타냅니다.

• 원은 두 번째 행을 나타냅니다.

• 아래쪽 화살표는 세 번째 행을 나타냅니다.

표 12: QFX10000-60S-6Q 라인 카드의 SFP+ 포트에 대한 네트워크 포트 상태 및 활동 LED

색	상태	설명
Unlit	끄기	포트가 관리상 비활성화되었거나, 전원이 공급되지 않거나, 링크가 다운되었거나, 트랜시버가 없습니다.
녹색	꾸준히	링크가 설정됩니다.
노란색 또는 호박색	느리게 깜박임 또는 깜박임	비콘 기능은 하나 이상의 하위 채널에서 활성화됩니다.
	깜박이	인터페이스에 결함 상태가 있습니다.

QSFP+ 및 QSFP28 상태 및 활동 LED

모든 QSFP+ 및 QSFP28 포트에는 각 포트에 대한 업 또는 다운 인디케이터와 포트가 채널화를 위해 구성되었는지 여부에 따라 포트 상태 및 링크 활동을 표시하는 4개의 양색 LED가 있습니다. 표 13을 참조하십시오.

표 13: QSFP+ 및 QSFP28 네트워크 포트 상태 및 활동 LED

색	상태	설명
Unlit	끄기	포트가 관리상 비활성화되었거나, 전원이 공급되지 않거나, 링크가 다운되었거나, 트랜시버가 없습니다. 모든 하위 채널이 비활성화됩니다.
녹색	꾸준히	링크가 설정됩니다. 채널화되면 모든 하위 채널이 작동합니다. 채널화되지 않은 경우 활동이 없음을 나타냅니다.
노란색 또는 호박색	꾸준히	하나 이상의 채널 링크가 작동 중이지만 모든 채널이 작동 중인 것은 아닙니다.
	느리게 깜박임 또는 깜박임	비콘 기능은 하나 이상의 하위 채널에서 활성화됩니다.
	깜박이	하나 이상의 서브채널이 결함 조건을 가지고 있습니다.

하드웨어 기능

QFX10000 모듈형 스위치의 라인 카드는 패킷 전달 엔진과 이더넷 인터페이스를 단일 어셈블리로 결합합니다. 라인 카드는 스위치 섀시 전면의 라인 카드 슬롯에 설치할 수 있는 현장 교체 장치(FRU)입니다. 라인 카드는 핫 삽입 및 핫 탈착이 가능합니다. 스위치 전원을 끄거나 스위치 기능을 중단하지 않고도 제거하고 교체할 수 있습니다. 그림 19를 참조하십시오.

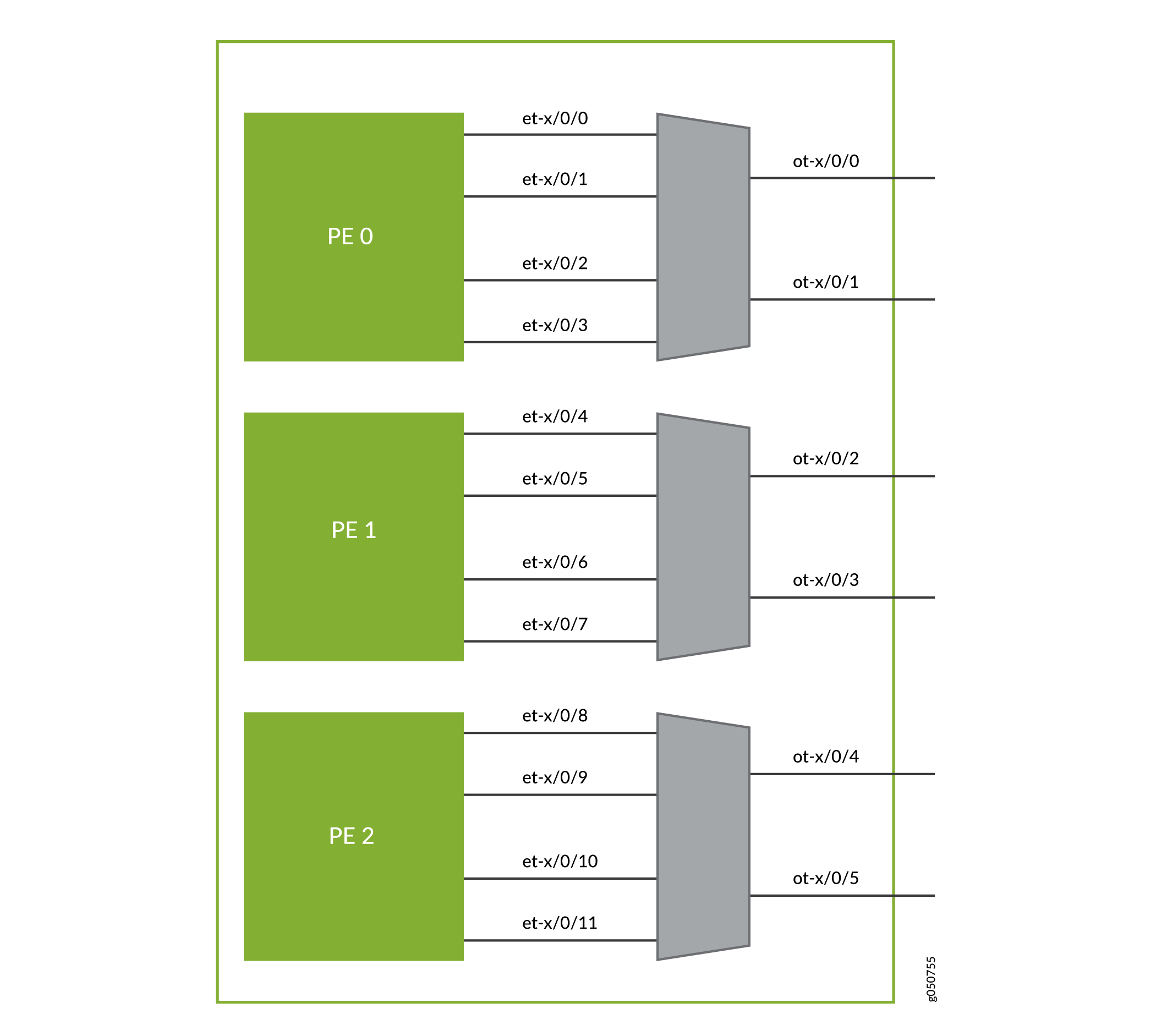

각 QFX10K-12C-고집적 파장 분할 멀티플렉싱(DWDM)에는 3개의 내장 가변 속도 옵티컬 트랜스폰더 중 하나에 연결되는 6개의 물리적 인터페이스(OT)가 있습니다. 각 트랜스폰더는 4개의 100기가비트 이더넷 논리 인터페이스(ET)를 3개의 포워딩 ASIC 중 하나에 연결합니다. MACsec-PHY to MACsec 암호화를 통한 ASIC는 각 100기가비트 이더넷 인터페이스에서 선택적으로 지원됩니다. 그림 20을 참조하십시오.

참고:

모든 옵티컬 속성은 OT 인터페이스 아래에서 구성됩니다. set interfaces ot-x/x/x optics-options CLI 명령을 사용하여 이러한 옵션을 설정합니다.

6개의 네트워크 포트 각각은 세 가지 변조 형식 중 하나로 작동할 수 있습니다( 표 14 참조).

표 14: QFX10000-6C-DWDM 변조

속도	변조	거리
100Gbps	DP-PSK	장거리–2,485.49마일(4,000km)
150Gbps	DP-8QAM (디피-8캬)	지역 또는 메트로–1242.74마일(2,000km)
200Gbps	DP-16QAM	메트로 DCI–1,000km(621.37마일)

호환성

주니퍼 네트웍스 Open Cloud Interconnect 솔루션에는 주니퍼 네트웍스 QFX 시리즈 스위치에 통합된 100GbE 코히런트 옵틱이 포함되어 있습니다. MX 시리즈 5G 유니버설 라우팅 플랫폼 및 PTX 시리즈 패킷 전송 라우터; 및 DCI에 최적화된 BTI 패킷 옵티컬 플랫폼. Open Cloud Interconnect 솔루션의 일부인 QFX10K-12C-DWDM 코히런트 라인 카드는 여러 타사 옵티컬 제품 및 주니퍼 네트웍스 옵티컬 솔루션 및 제품과 호환됩니다. QFX10K-12C-고집적 파장 분할 멀티플렉싱(DWDM) 코히런트 라인 카드는 100Gbps, 150Gbps, 200Gbps 모드에서 BTI 시리즈 패킷 옵티컬 전송 UFM6과 상호 운용됩니다. 또한 SDFEC 또는 SDFEC25 FEC를 사용하는 100Gbps 모드에서 MX 시리즈 MIC 및 PTX 시리즈 PIC와 호환됩니다. 표 15를 참조하십시오.

표 15: 100Gbps 모드의 주니퍼 네트웍스 호환 제품

플랫폼	카드	모델 정보
MX 시리즈	MIC3-100G-고집적 파장 분할 멀티플렉싱(DWDM)	하드웨어 호환성 도구 MIC3-100G-DWDM을 참조하십시오.
PTX 시리즈	PTX-5-100-WDM P1-PTX-2-100G-WDM	하드웨어 호환성 도구인 PTX-5-100-WDM을 참조하십시오. 하드웨어 호환성 도구 P1-PTX-2-100G-WDM을 참조하십시오.

옵티컬 전송 사양

라인 카드는 단일 모드 광섬유(SMF) 및 LC 커넥터를 사용하여 연결됩니다. 옵티컬 트랜스폰더 사양은 표 16과 표 17을 참조하십시오.

표 16: QFX10000-6C-DWDM 광 전송 사양

사양	값
표준 준수	IEEE 802.3 규격 IEC 60825-1 클래스 1
변조 형식	DP-QPSK, DP-8QAM, DP-16QAM
회선 속도	DP-QPSK = 136.66Gbps DP-8QAM = 205Gbps DP-16QAM= 273.33Gbps
FEC 유형	SDFEC 및 SDFEC25(기본값)
채널 계획 파장 범위	Entended C-band, 1528.77 nm - 1568.36 nm
채널 계획 주파수 범위	196.1THz에서 191.35THz
채널 간격	0.125THz
채널 조정 기능	128개 채널. 초당 1.2테라바이트 DWDM OTN 모듈 파장을 참조하십시오.
광 송신기 출력 전력(켜짐)	-12 - 1.5dBm, 0.1dB 단계, +/- 1dB 정확도
광 송신기 출력 전력(꺼짐)	≤ -40dBM
광 송신기 파장 정확도	+/- 1.8 기가헤르츠
광 송신기 채널 튜닝 시간	≤ C-대역에서 90초
TX 출력 전력 OSNR	≥ 36dB

옵티컬 수신 사양

표 17: QFX10K-12C-고집적 파장 분할 멀티플렉싱(DWDM) 옵티컬 수신 사양

사양	100G DP-PSK	150G DP-8QAM	200G DP-16QAM
광 수신기 입력 전력 범위(낮은 Rx OSNR)	-18 dBm에서 0 dBm	-18 dBm에서 0 dBm	-18 dBm에서 0 dBm
광 수신기 입력 전력 범위(비증폭/다크 파이버 애플리케이션)	-32 dBm에서 0 dBm	-27 dBm에서 0 dBm	-25 dBm에서 0 dBm
광 수신기 손상 입력 전력 임계값	+17dBm	+17dBm	+17dBm
광 수신기 최소 OSNR(백투백), 일반	10.5 데시벨	15.0 데시벨	17 데시벨
광 수신기 최소 OSNR(백투백), 최악의 경우, EOL	11.5 데시벨	16.0 데시벨	19.0 데시벨
광 수신기 색채 분산 허용 오차	+/- 70,000ps/nm	+/- 45,000ps/nm	+/- 30,000ps/nm
광 수신기 PMD 허용 오차	30ps는 DGD를 의미합니다.	20ps는 DGD를 의미합니다.	15ps는 DGD를 의미합니다.
광 수신기 편광 추적	100 크라드/초	50 크라드/초	50 크라드/초

상태 및 활동 LED

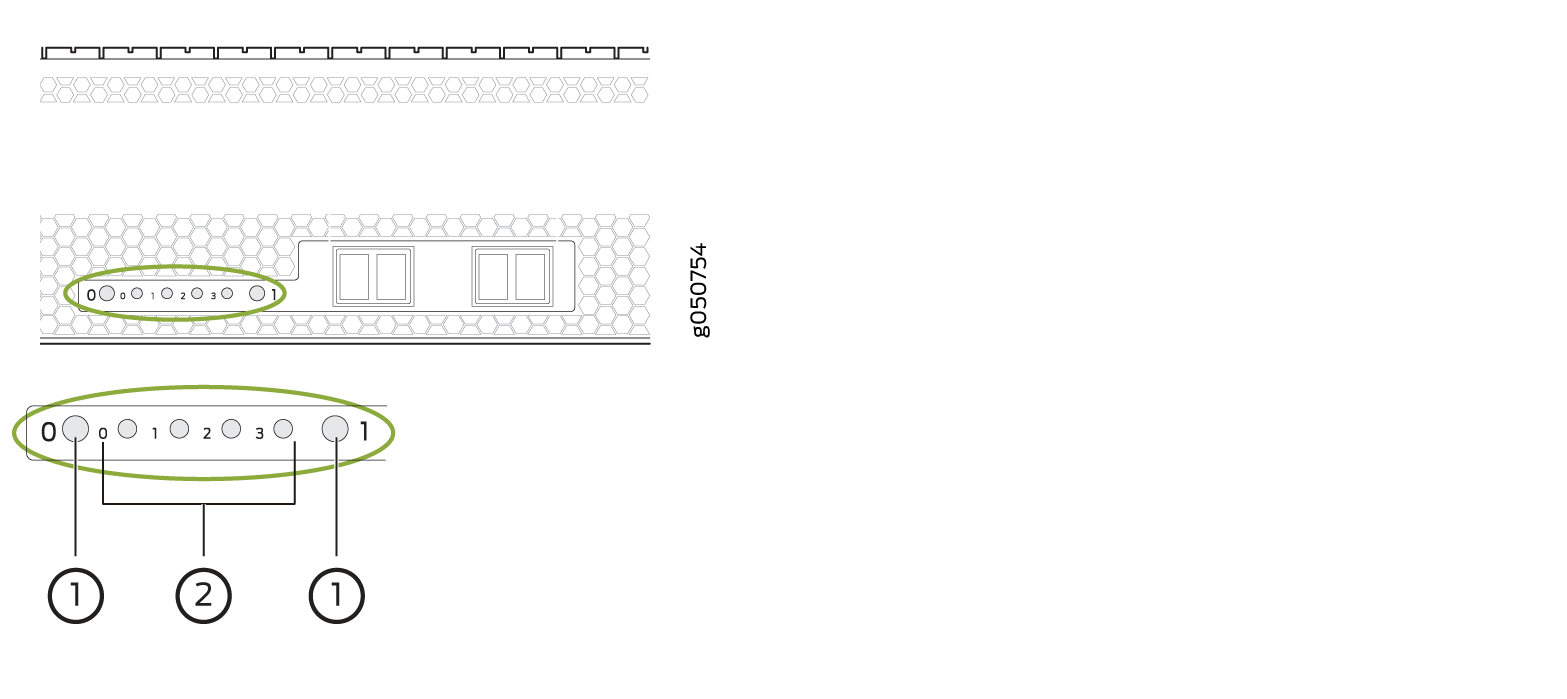

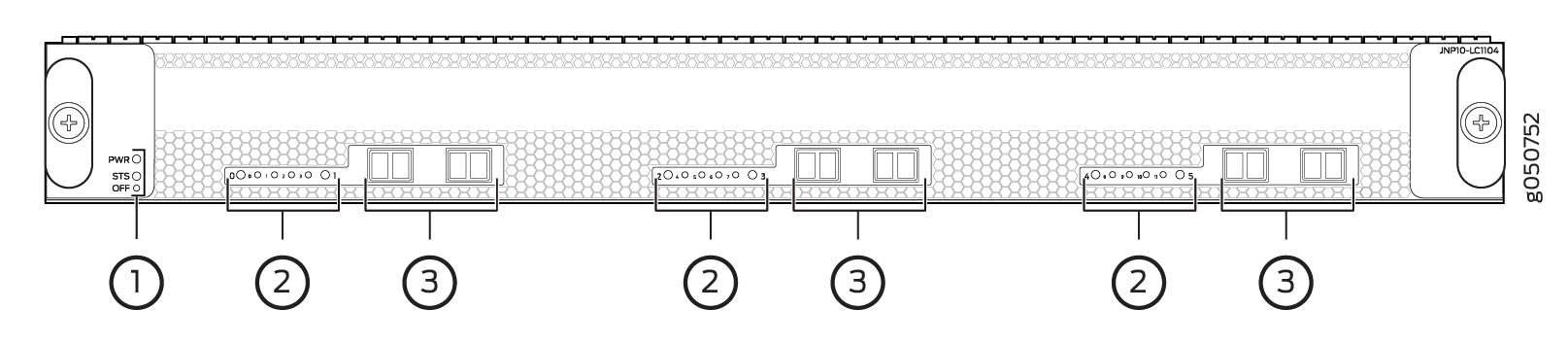

네트워크 포트용 LED에는 포트 LED와 이더넷 링크 LED의 두 가지 종류가 있습니다. 6개의 물리적 포트에 대한 LED는 OT 인터페이스의 링크 상태를 나타냅니다. 각 포트 쌍 사이에는 연결된 ET 인터페이스의 링크 상태를 나타내는 4개의 LED가 있습니다( 그림 21 참조). OT 인터페이스의 링크 상태를 확인하려면 표 18을 참조하세요.

표 18: 네트워크 포트 상태 LED(OT 인터페이스)

색	설명
Unlit	포트가 구성되지 않았습니다.
녹색으로 켜짐	OT 인터페이스에 링크가 설정됩니다.
호박색으로 켜짐	포트와 연결된 옵티컬 모듈에 결함 상태가 있거나 포트가 구성되었지만 링크가 끊어졌습니다.

또한 4개의 이더넷 LED 패턴을 검사하여 ET 인터페이스의 구성을 확인할 수도 있습니다. 표 19를 참조하십시오. ET 인터페이스의 링크 상태 및 상태를 확인하려면 표 20을 참조하십시오.

표 19: 유효한 ET 인터페이스 링크 조합

변조 형식	집계 데이터 전송률	OT 인터페이스 데이터 전송률		ET 인터페이스	구성
		포트 0, 2,	1, 3, 5
16-QAM(x2)	4 x 100기가비트 이더넷	200Gbps	200Gbps	0, 1, 2, 3	독립적인 200Gbps 16-QAM 2개
QPSK 및 16-QAM	3 x 100기가비트 이더넷	100Gbps	200Gbps	0, 2, 3	독립적 QPSK 및 16-QAM
16-QAM 및 QPSK	3 x 100기가비트 이더넷	200Gbps	100Gbps	0, 1, 2	독립적 QPSK 및 16-QAM
8-QAM	3 x 100기가비트 이더넷	150Gbps	150Gbps	0, 1, 2	2 결합 150Gbps 8-QAM
QPSK 및 QPSK	2 x 100기가비트 이더넷	100Gbps	100Gbps	0,2	독립적 인 100G QPSK

표 20: 이더넷 링크 LED(ET 인터페이스)

색	설명
Unlit	ET 인터페이스가 다운되었습니다.
녹색으로 켜짐	ET 인터페이스가 작동 중이지만 활동이 없습니다.
녹색으로 깜박임	링크가 ET 인터페이스에 있고 활동이 있습니다.
