PTX5000 DC 전원 시스템 유지 관리

PTX5000 DC 전원 시스템 유지 관리

목적

최적의 성능을 위해 전원 분배 장치(PDU), 전원 공급 모듈(PSM), DC 전원 케이블 및 접지 케이블의 상태를 확인합니다.

작업

정기적으로:

  • PTX5000에 연결된 접지 및 DC 전원 케이블이 안전하게 설치되고 PTX5000 근처에 수분이 축적되지 않도록 사이트를 주기적으로 검사합니다. PTX5000에 대한 접지 및 사이트 배선 요구 사항을 검토하려면 PTX5000 섀시 접지 케이블 및 러그 사양 및 사이트 전기 배선 가이드라인을 참조하십시오.

  • 명령을 발행하여 PDU의 상태를 확인합니다 show chassis environment pdu .

  • DC 전원 케이블이 다른 라우터 구성 요소에 대한 액세스를 방해하지 않도록 배열되어 있는지 확인합니다.

  • PDU 및 PSM 페이스플레이트와 크래프트 인터페이스의 LED 상태를 정기적으로 검사하여 전원 시스템이 정상적으로 작동하는지 확인합니다.

    60-A 및 120-A DC PDU 및 PSM의 정상 작동 중:

    • 녹색 PDU OK LED는 빛을 비추어 PDU가 정상적으로 작동하고 있음을 나타냅니다.

    • 입력이 소스 DC 전원을 수신할 때 각 녹색 DC IN LED가 60-A DC PDU 조명상 에 있습니다.

    • 입력이 소스 DC 전원을 수신할 때 120-A DC PDU 조명상의 각 녹색 –48V 120A LED.

    • 입력 전원 스위치가 켜져 있는 경우 60-A DC PDU 조명상의 각 SW ON LED.

    • 서킷 브레이커가 켜져 있는 경우 각 CB ON LED가 120-A DC PDU 조명상에서 작동합니다.

    • PSM이 전압을 수신할 때 전원 공급 모듈 조명에 녹색 INPUT OK LED가 켜지게 됩니다.

    • PDU의 회로 차단기가 켜져 있는 경우 전원 공급 모듈에서 녹색 출력 OK LED가 켜지게 됩니다.

    대용량 DC PDU 및 PSM의 정상 작동 중:

    • 녹색 PDU OK LED는 빛을 비추어 PDU가 정상적으로 작동하고 있음을 나타냅니다.

    • 각 녹색 PSM LED는 PDU에서 PSM_7 통해 PSM_0 입력이 적절한 소스 DC 전원을 수신할 때 표시등이 켜지게 됩니다.

    • PSM의 입력 1이 전압을 수신할 때 전원 공급 모듈에서 녹색 INPUT1 OK LED가 켜지게 됩니다.

    • PSM의 입력 2가 전압을 수신할 때 전원 공급 모듈에서 녹색 INPUT2 OK LED가 켜지게 됩니다.

    • 전원 공급장치 출력이 정상적으로 작동할 때 전원 공급 모듈 조명상의 녹색 출력 OK LED.

    PDU 및 PSM LED에 대한 자세한 내용은 PTX5000 DC 전원 분배 장치 LED 및 PTX5000 DC 전원 공급 장치 모듈 LED를 참조하십시오.

  • 크래프트 인터페이스에서 빨간색과 노란색 경보 LED와 LCD 디스플레이를 확인합니다. PDU 및 PSM 장애 또는 제거는 하나 또는 둘 다 LED를 표시하고 LCD 디스플레이에 오류 메시지가 나타나는 경보를 트리거합니다. 다음 CLI 명령을 실행하여 관련 오류 메시지를 표시할 수 있습니다.

    가능한 알람 메시지 목록은 PTX5000 전원 시스템 문제 해결을 참조하십시오.

  • 전원 시스템은 섀시 전과 후면 모두에서 방해받지 않는 공기 흐름을 필요로 합니다. 섀시 하단의 공기 흡입구와 PSM 페이스플레이트의 배기관이 눈에 띄지 않는지 정기적으로 검사합니다.

  • 모든 PDU 및 PSM에 대한 전력 사용량을 와트(watt)로 확인하려면 명령을 실행 show chassis power 합니다.

    show chassis power detail 명령을 실행하여 FPC, 팬 트레이, 라우팅 엔진 및 컨트롤 보드, SIB, CCG 및 크래프트 인터페이스와 같은 하드웨어 구성 요소의 전력 사용량을 확인할 수 있습니다.

PTX5000 60-A DC PDU 교체

PTX5000 60-A DC PDU 제거

PTX5000에는 2개의 이중 로드 공유 PDU가 있습니다. 각 PDU는 핫 삽입 및 핫 탈착이 가능합니다. PDU의 무게는 60lb (27.2kg )입니다. 각 입력 전원 트레이의 무게는 0.7kg (1.6lb )입니다.

60-A DC PDU를 제거하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거하려는 PDU로 전환하십시오.
  2. PDU의 OUTPUT전원 스위치를 Off (O) 위치로 옮기십시오.
  3. DC 전원 케이블 리드의 전압이 0V이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다. PDU 면판의 –48V 120 A LED가 꺼져 있는지 확인합니다.
  4. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시 전면의 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  5. 섀시 앞면의 PSM을 제거한 PDU에서 제거
  6. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 PTX5000 뒷면의 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  7. PDU 페이스플레이트상의 모든 입력 전원 스위치를 오프(O) 위치로 전환합니다.
    참고:

    PDU 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.
  8. PDU에 대한 입력 전원 트레이를 보호하는 캡티브 나사를 풀어줍니다.
  9. PDU에서 각 입력 전원 트레이를 제거합니다.
    그림 1: 60-A 입력 전원 트레이 Removing the 60-A Input Power Tray 제거
    참고:

    PDU를 교체할 때 입력 전원 트레이에서 전원 케이블을 제거할 필요가 없습니다.
  10. PDU 핸들을 첨부하는 4개의 캡티브 나사를 PDU 및 섀시에 느슨하게 합니다.
  11. PDU 면판의 손잡이를 잡고 단단히 아래로 당깁니다. PDU를 섀시에서 중간에 밀어 넣습니다( 그림 2 참조).

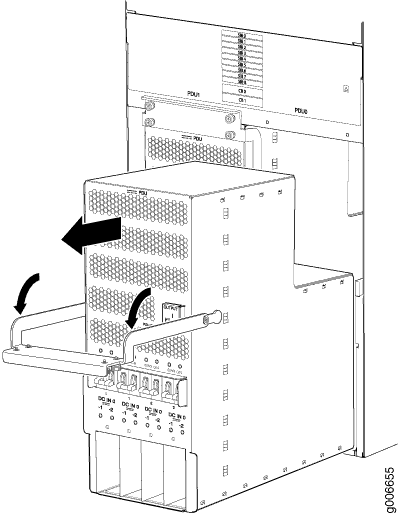

    그림 2: 60-A DC PDU Removing a 60-A DC PDU 제거
  12. PDU 아래에 한 손을 놓아 지원한 다음 PDU의 각 쪽에 있는 두 개의 손잡이에 도달할 때까지 섀시에서 부분적으로 밀어 넣습니다.
  13. PDU의 각 측면에 있는 두 개의 핸들을 사용하여 이를 지원하고 PDU를 섀시에서 완전히 밀어낼 수 있습니다.
경고:

PDU 후면의 전원 커넥터를 건드리지 마십시오. 위험한 전압을 포함할 수 있습니다.
주의:

각 PDU의 무게는 약 60lb (27.2kg )입니다. PTX5000에서 제거하면 PDU의 전체 중량을 지원할 준비를 하십시오.
주의:

PTX5000이 가동되는 동안 PDU 슬롯을 잠시 동안 비워 두지 마십시오. 적절한 공기 흐름을 위해 PDU는 섀시에 남아 있어야 하며 빈 패널은 빈 슬롯에 사용해야 합니다.

PTX5000 60-A DC PDU 설치

각 PDU의 무게는 약 60lb (27.2kg )입니다. 입력 전원 트레이의 무게는 0.7kg (1.6lb )입니다. PDU를 설치하려면:

  1. DC 전원 케이블 리드의 전압이 0V이고 설치 중에 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  2. 대체 PDU의 PDU 페이스플레이트상의 입력 전원 스위치가 OFF 위치(O)에 있는지 확인합니다.
  3. PDU 면판의 DC IN LED가 꺼져 있는지 확인합니다.
  4. 교체 PDU에서 입력 전원 트레이를 제거합니다. 입력 전원 트레이를 저장합니다.

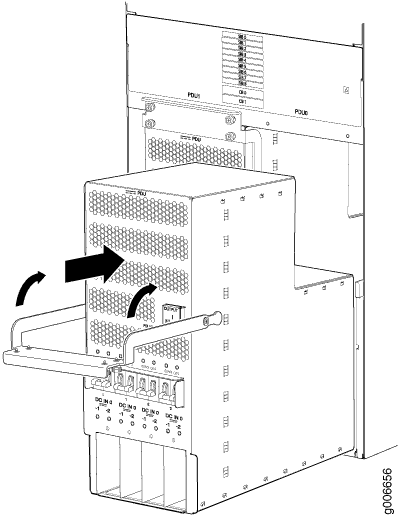

  5. 양손을 사용하여 저항이 느껴질 때까지 PDU를 섀시에 밀어 넣습니다( 그림 3 참조).
    그림 3: 60-A DC PDU Installing a 60-A DC PDU 설치
  6. 금속 손잡이를 PDU 쪽으로 밀어붙입니다.
  7. 금속 손잡이에서 캡티브 나사를 조입니다. 필립스 (+) 드라이버 사용.
  8. 입력 전원 트레이를 새 PDU로 밀어 넣습니다(그림 4).
    그림 4: 60-A 입력 전원 트레이 Installing a 60-A Input Power Tray 설치
  9. 입력 전원 트레이에서 캡티브 나사를 조입니다. 필립스 (+) 드라이버 사용.
  10. 섀시 전면에 PSM을 재설치합니다.
  11. 고객 사이트 회로 차단기에서 스위치를 가동합니다.
  12. PDU 페이스플레이트상의 DC IN LED가 꾸준히 비등되어 입력이 전원을 수신하고 있는지 확인합니다.
  13. PDU의 입력 전원 스위치를 온(|) 위치로 이동합니다.
  14. 각 입력 전원 트레이에 대한 입력 전원 스위치가 켜져 있음을 나타내는 SW ON LED가 꾸준히 켜져 있는지 확인합니다.
  15. PDU 페이스플레이트상의 PDU OK LED가 꾸준히 켜져 PDU가 올바르게 설치되어 있고 제대로 작동하고 있는지 확인합니다.

PTX5000 60-A DC PDU 전원 케이블 교체

PTX5000 60-A DC PDU 전원 케이블 제거

각 60-A DC PDU에는 8개의 입력 전원 트레이가 있습니다. 각 입력 전원 트레이는 핫 삽입 및 핫 탈착 가능하며 무게는 1.6lb (0.7kg )입니다.

60-A DC 전원 케이블을 제거하려면( 그림 6 참조):

  1. 고객 사이트 회로 차단기를 제거 중인 DC 전원 케이블이 들어 있는 입력 전원 트레이로 끄십시오.
  2. DC 전원 케이블 리드의 전압이 0V이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다. PDU 페이스플레이트에서 제거되는 입력 전원 트레이의 두 입력 모두에 대해 DC IN LED가 꺼져 있는지 확인
  3. PDU 페이스플레이트에서 입력 전원 트레이에 대한 입력 전원 스위치를 오프(O) 위치로 전환합니다.
  4. PDU에 대한 입력 전원 트레이를 보호하는 캡티브 나사를 풀어줍니다.
  5. PDU에서 입력 전원 트레이를 제거합니다.

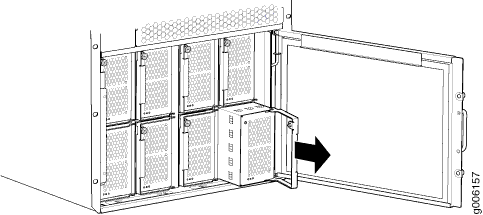

    그림 5: 입력 전원 트레이 Removing the Input Power Tray 제거
  6. 필립스(+) 스크루드라이버를 사용하여 금속 입력 전원 트레이 덮개에 있는 나사를 느슨하게 하십시오.
  7. 금속 입력 전원 트레이 커버를 엽니다.
  8. 케이블 구속을 완화합니다.
  9. 7/16-in. (11mm) 너트 드라이버를 사용하여 견과류를 풀고 DC 전원 터미널 스터드에서 너트를 제거합니다.
  10. DC 전원 터미널 스터드에서 DC 소스 전원 케이블 러그를 제거합니다.
그림 6: 60-ADC 소스 전원 케이블 러그를 입력 전원 트레이 Disconnecting the 60-ADC Source Power Cable Lugs from an Input Power Tray 에서 분리

PTX5000 60-A DC PDU 전원 케이블 설치

60-A DC 전원 케이블을 설치하려면 다음을 수행합니다.

  1. DC 전원 케이블 리드의 전압이 0V이고 케이블이 활성화될 가능성이 없도록 해야 합니다. PDU 면판의 DC IN LED가 꺼져 있는지 확인합니다.
  2. PDU 페이스플레이트에서 입력 전원 트레이에 대한 입력 전원 스위치를 오프(O) 위치로 전환합니다.
  3. DC 소스 전원 전원 케이블 러그를 케이블 구속조정으로 라우팅합니다.
  4. 너트로 DC 소스 전원 케이블 러그를 터미널로 보호합니다( 그림 8 및 그림 9 참조).

    7/16인치(11mm) 너트 드라이버를 사용하여 너트를 조입니다.

  5. DC 전원 케이블을 통해 케이블 억제를 강화합니다.
  6. 소스 전원 케이블이 적절한 터미널에 연결되어 있는지 확인합니다. 즉, 반환 터미널에 대한 양성(+) 소스 케이블(레이블 RTN)과 입력 터미널에 대한 음수(–) 소스 케이블(레이블 –48V).
  7. 입력 전원 트레이 덮개를 닫고 나사로 보호합니다.
  8. PDU에 입력 전원 트레이를 삽입합니다.
    그림 7: 60-A 입력 전원 트레이 Installing a 60-A Input Power Tray 설치
그림 8: 60-A DC 입력 전원 터미널 60-A DC Input Power Terminals
그림 9: 60-A DC 소스 전원 케이블 러그를 입력 전원 트레이 Connecting the 60-A DC Source Power Cable Lugs to an Input Power Tray 에 연결

PTX5000 120-A DC PDU 교체

PTX5000 120-A DC PDU 제거

PTX5000에는 2개의 이중 로드 공유 PDU가 있습니다. 각 PDU는 핫 삽입 및 핫 탈착이 가능합니다. PDU의 무게는 60lb (27.2kg )입니다. 각 입력 전원 트레이의 무게는 0.7kg (1.6lb )입니다.

PDU를 제거하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거하려는 PDU로 전환하십시오.
  2. PDU의 전원 스위치를 오프(O) 위치로 옮기십시오.
  3. DC 전원 케이블 리드의 전압이 0V이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다. PDU 면판의 –48V 120 A LED가 꺼져 있는지 확인합니다.
  4. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시 전면의 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  5. 섀시 앞면의 PSM을 제거한 PDU에서 제거
  6. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 PTX5000 뒷면의 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  7. PDU 페이스플레이트상의 회로 차단기를 Off(O) 위치로 전환합니다.
    참고:

    PDU 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.
  8. PDU에 대한 입력 전원 트레이를 보호하는 캡티브 나사를 풀어줍니다.
  9. PDU에서 각 입력 전원 트레이를 제거합니다.

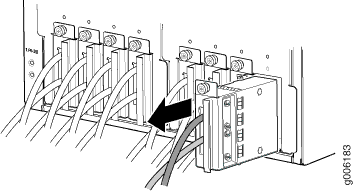

    그림 10: 120-A 입력 전원 트레이 Removing a 120-A Input Power Tray 제거
    참고:

    PDU를 교체할 때 입력 전원 트레이에서 전원 케이블을 제거할 필요가 없습니다.
  10. PDU 핸들을 첨부하는 4개의 캡티브 나사를 PDU 및 섀시에 느슨하게 합니다.
  11. PDU 면판의 손잡이를 잡고 단단히 아래로 당깁니다. 섀시에서 PDU를 중간에 밀어 넣습니다( 그림 11 참조).

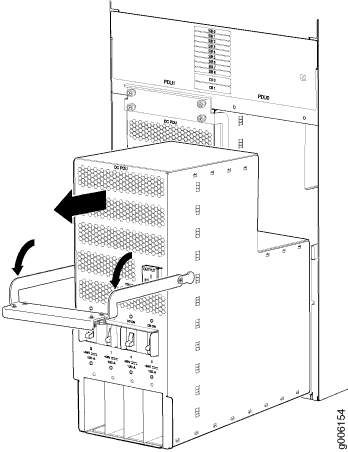

    그림 11: 120-A DC PDU Removing a 120-A DC PDU 제거
  12. PDU 아래에 한 손을 놓아 지원한 다음 PDU의 각 쪽에 있는 두 개의 손잡이에 도달할 때까지 섀시에서 부분적으로 밀어 넣습니다.
  13. PDU의 각 측면에 있는 두 개의 핸들을 사용하여 이를 지원하고 PDU를 섀시에서 완전히 밀어낼 수 있습니다.
경고:

PDU 후면의 전원 커넥터를 건드리지 마십시오. 위험한 전압을 포함할 수 있습니다.
주의:

각 PDU의 무게는 약 60lb (27.2kg )입니다. PTX5000에서 제거하면 PDU의 전체 중량을 지원할 준비를 하십시오.
주의:

PTX5000이 가동되는 동안 PDU 슬롯을 잠시 동안 비워 두지 마십시오. 적절한 공기 흐름을 위해 PDU는 섀시에 남아 있어야 하며 빈 패널은 빈 슬롯에 사용해야 합니다.

PTX5000 120-A DC PDU 설치

각 PDU의 무게는 약 60lb (27.2kg )입니다. 입력 전원 트레이의 무게는 0.7kg (1.6lb )입니다. PDU를 설치하려면:

  1. DC 전원 케이블 리드의 전압이 0V이고 설치 중에 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  2. PDU 면판의 –48V 120 A LED가 꺼져 있는지 확인합니다.
  3. PDU 페이스플레이트상의 회로 차단기를 OFF 위치(O)로 전환합니다.
  4. 교체 PDU에서 입력 전원 트레이를 제거합니다. 입력 전원 트레이를 저장합니다.
  5. 양손을 사용하여 저항력이 느낄 때까지 PDU를 섀시에 밀어 넣습니다( 그림 12 참조).
    그림 12: 120-A DC PDU Installing a 120-A DC PDU 설치
  6. 금속 손잡이를 PDU 쪽으로 밀어붙입니다.
  7. 금속 손잡이에서 캡티브 나사를 조입니다. 필립스 (+) 드라이버 사용.

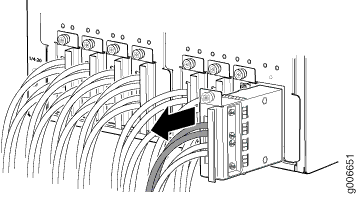

  8. 입력 전원 트레이를 새 PDU로 밀어 넣습니다(그림 13).
    그림 13: 120-A 입력 전원 트레이 Installing a 120-A Input Power Tray 설치
  9. 입력 전원 트레이에서 캡티브 나사를 조입니다. 필립스 (+) 드라이버 사용.
  10. 섀시 전면에 PSM을 재설치합니다.
  11. 고객 사이트 회로 차단기에서 스위치를 가동합니다.
  12. PDU 페이스플레이트상의 –48V 120 A LED가 꾸준히 켜져 입력이 전원을 수신하고 있는지 확인합니다.
  13. PDU의 회로 차단기를 on(|) 위치로 전환합니다.
  14. 각 입력 전원 트레이에 대한 회로 차단기가 켜져 있음을 나타내는 CB ON LED가 꾸준히 켜져 있는지 확인합니다.
  15. PDU 페이스플레이트상의 PDU OK LED가 꾸준히 켜져 PDU가 올바르게 설치되어 있고 제대로 작동하고 있는지 확인합니다.

PTX5000 120-A DC PDU 전원 케이블 교체

PTX5000 120-A DC PDU DC 전원 케이블 제거

각 PDU에는 8개의 입력 전원 트레이가 있습니다. 각 입력 전원 트레이는 핫 삽입 및 핫 탈착 가능하며 무게는 1.6lb (0.7kg )입니다.

DC 전원 케이블을 제거하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거 중인 DC 전원 케이블이 들어 있는 입력 전원 트레이로 끄십시오.
  2. DC 전원 케이블 리드의 전압이 0V이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다. PDU 면판의 –48V 120 A LED가 꺼져 있는지 확인합니다.
  3. PDU 페이스플레이트상의 입력 전원 트레이를 위해 회로 브레이커를 오프(O) 위치로 전환합니다.
  4. PDU에 대한 입력 전원 트레이를 보호하는 캡티브 나사를 풀어줍니다.
  5. PDU에서 입력 전원 트레이를 제거합니다.
    그림 14: 입력 전원 트레이 Removing the Input Power Tray 제거
  6. 필립스(+) 스크루드라이버를 사용하여 금속 입력 전원 트레이 덮개에 있는 나사를 느슨하게 하십시오.
  7. 금속 입력 전원 트레이 커버를 엽니다.
  8. 케이블 구속을 완화합니다.
  9. 7/16-in. (11mm) 너트 드라이버를 사용하여 견과류를 풀고 DC 전원 터미널 스터드에서 너트를 제거합니다.
  10. DC 전원 터미널 스터드에서 DC 소스 전원 케이블 러그를 제거합니다.
그림 15: DC 소스 전원 전원 케이블 러그를 입력 전원 트레이 Disconnecting the DC Source Power Cable Lugs to an Input Power Tray 로 분리

PTX5000 120-A DC PDU 전원 케이블 설치

DC 전원 케이블을 설치하려면 다음을 수행합니다.

  1. DC 전원 케이블 리드의 전압이 0V이고 케이블이 활성화될 가능성이 없도록 해야 합니다. PDU 면판의 –48V 120 A LED가 꺼져 있는지 확인합니다.
  2. PDU 페이스플레이트상의 입력 전원 트레이를 위해 회로 브레이커를 오프(O) 위치로 전환합니다.
  3. 좌측 케이블 구속조건으로 양수(+) DC 소스 전원 전원 케이블 러그를 라우팅합니다.
  4. 너트를 사용하여 왼쪽에 있는 RTN (Return) 터미널에 양성(+) DC 소스 전원 케이블 러그를 보호합니다.

    7/16인치(11mm) 너트 드라이버를 사용하여 너트를 조입니다.

  5. 올바른 케이블 구속조건으로 음수(–) DC 소스 전원 전원 케이블 러그를 라우팅합니다.
  6. 네거티브(–) DC 소스 전원 케이블 러그를 오른쪽에 있는 –48V (입력) 터미널에 연결합니다.

    7/16인치(11mm) 너트 드라이버를 사용하여 너트를 조입니다.

    주의:

    적절한 토크 제어 툴을 사용하여 견과류를 조여야 합니다. 터미널 스텁 및 전원 공급장치에 과도한 토크 손상을 가합니다. 이 너트에 적용할 수 있는 최대 토크는 99lb-in 입니다. (11 Nm).

    주의:

    전력 연결이 적절한 극성을 유지하도록 보장해야 합니다. 전원 케이블은 (+) 와 (–) 로 표시되어 극성을 나타낼 수 있습니다. DC 전원 케이블에는 표준 컬러 코딩이 없습니다. 사이트의 외부 DC 전원에서 사용하는 색상 코딩은 각 전원 공급 장치의 터미널 스터드에 연결된 전원 케이블의 리드에 대한 색상 코딩을 결정합니다.
    주의:

    슬롯 PDU0의 DC PDU 에 대한 모든 입력은 피드 A에서 파생된 전용 전력 피드를 통해 작동해야 하며, 슬롯 PDU1 의 DC PDU에 대한 모든 입력은 피드 B에서 파생된 전용 전력 피드를 통해 작동해야 합니다. 이 구성은 시스템에 일반적으로 구축되는 A/B 피드 이중화를 제공합니다.
    그림 16: DC 소스 전원 케이블 러그를 120-A 입력 전원 트레이 Connecting the DC Source Power Cable Lugs to a 120-A Input Power Tray 에 연결
  7. DC 전원 케이블을 통해 케이블 억제를 강화합니다.
  8. 소스 전원 케이블이 적절한 터미널에 연결되어 있는지 확인합니다. 즉, 반환 터미널에 대한 양성(+) 소스 케이블(레이블 RTN)과 입력 터미널에 대한 음수(–) 소스 케이블(레이블 –48V).
  9. 입력 전원 트레이 덮개를 닫고 나사로 보호합니다.
  10. PDU에 입력 전원 트레이를 삽입합니다.
    그림 17: 120-A 입력 전원 트레이 Installing a 120-A Input Power Tray 설치

PTX5000 60-A 또는 120-A DC PSM 교체

PTX5000 60-A 또는 120-A DC PSM 제거

60-A 또는 120-A DC PSM을 제거하려면:

  1. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  2. PSM을 덮고 있는 도어의 캡티브 나사를 풀고 문을 엽니다.
  3. PSM 이젝터 핸들의 캡티브 나사를 풀어줍니다.
  4. 이젝터 핸들을 잡고 당겨 PSM을 꺼내십시오. 섀시에서 중간에 밀어 넣습니다( 그림 18 참조).
    주의:

    각 DC PSM의 무게는 약 10.6lb (4.8kg )입니다. PTX5000에서 제거 시 PSM의 전체 중량을 지원할 준비를 하십시오.
  5. 한 손을 PSM 아래에 놓아 지원한 다음 섀시에서 완전히 밀어 넣습니다.

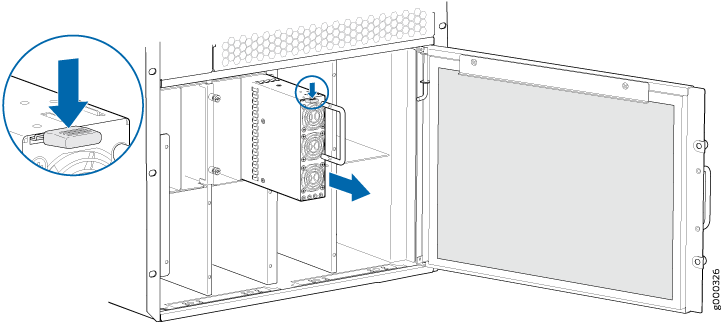

    그림 18: PSM Removing a PSM 제거

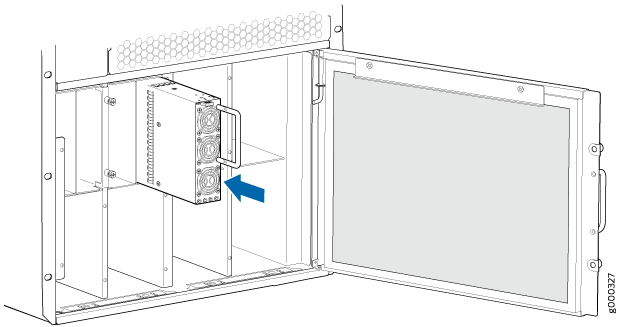

PTX5000 60-A 또는 120-A DC PSM 설치

각 DC PSM의 무게는 약 10.6lb (4.8kg )입니다. 60-A 또는 120-A DC PSM을 설치하려면:

  1. 양손으로 PSM을 섀시에 밀어 넣으면 저항력이 느낄 때까지 섀시로 밀어 넣습니다.
  2. 이젝터 핸들을 작동하여 PSM을 섀시에 삽입합니다.
  3. PSM에서 캡티브 나사를 조입니다.
  4. PSM 페이스플레이트상의 INPUT OK LED가 꾸준히 켜져 PSM이 전원을 수신하고 있는지 확인합니다.
  5. PSM 페이스플레이트상의 OUTPUT OK LED가 꾸준히 켜져 있는지 확인합니다.

PTX5000 대용량 DC PDU 대체

PTX5000 대용량 DC PDU 제거

PTX5000에는 2개의 이중 로드 공유 PDU가 있습니다. 각 PDU는 핫 삽입 및 핫 탈착이 가능합니다. 고용량 DC PDU의 무게는 PSM이 없는 64.5lb (29.3kg )입니다.

대용량 DC PDU를 제거하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거하려는 PDU로 전환하십시오.
  2. 전원 스위치를 대기() 위치로 옮기십시오.
    참고:

    PDU 전원을 끄면 60 초 이상 기다렸다가 다시 켜야 합니다.
  3. DC 전원 케이블 리드의 전압이 0V 이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  4. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  5. 섀시 앞면에서 교체하려는 PDU에 설치된 PSM을 제거합니다. 자세한 내용은 PTX5000 대용량 DC PSM 교체 를 참조하십시오.
  6. 전원 터미널 블록에서 전원 케이블을 분리합니다.
    주의:

    전원 입력 케이블을 제거하기 전에 전원이 꺼져 있는지 확인합니다. 허가된 전기 기술자의 도움을 받아 PDU에 연결된 케이블 러그와 DC 전원 입력 케이블을 제거할 수 있습니다.

  7. PDU 핸들을 첨부하는 4개의 캡티브 나사를 PDU 및 섀시에 느슨하게 합니다.

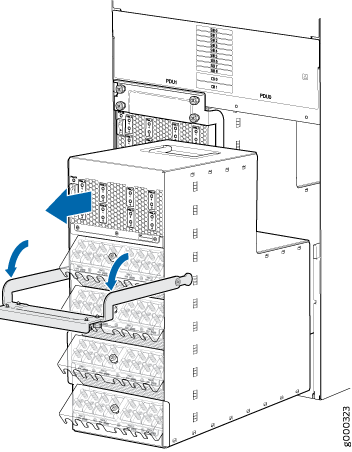

  8. PDU 면판의 손잡이를 잡고 단단히 아래로 당깁니다. PDU를 섀시에서 중간에 밀어 넣습니다( 그림 19 참조).
    그림 19: 대용량 DC PDU Removing a High Capacity DC PDU 제거
  9. PDU 아래에 한 손을 놓아 지원한 다음 PDU의 각 쪽에 있는 두 개의 손잡이에 도달할 때까지 섀시에서 부분적으로 밀어 넣습니다.
  10. PDU의 각 측면에 있는 두 개의 핸들을 사용하여 이를 지원하고 PDU를 섀시에서 완전히 밀어낼 수 있습니다.
경고:

PDU 후면의 전원 커넥터를 건드리지 마십시오. 위험한 전압을 포함할 수 있습니다.
주의:

각 PDU의 무게는 약 64.5lb (29.3kg )입니다. PTX5000에서 제거하면 PDU의 전체 중량을 지원할 준비를 하십시오.
주의:

PTX5000이 가동되는 동안 PDU 슬롯을 잠시 동안 비워 두지 마십시오. 적절한 공기 흐름을 위해 PDU는 섀시에 남아 있어야 하며 빈 패널은 빈 슬롯에 사용해야 합니다.

PTX5000 고용량 DC PDU 설치

PSM이 없는 각 고용량 DC PDU의 무게는 약 64.5lb (29.3kg )입니다. PDU를 설치하려면:

  1. DC 전원 케이블 리드의 전압이 0V이고 설치 중에 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  2. PDU의 전원 스위치가 대기() 위치에 있는지 확인합니다.
  3. DC 전원 입력 케이블의 연결이 끊어지 있는지 확인합니다.

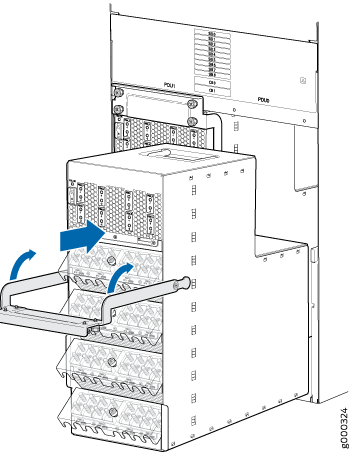

  4. 양손을 사용하여 저항이 느껴질 때까지 PDU를 섀시에 밀어 넣습니다( 그림 20 참조).
    그림 20: 대용량 DC PDU Installing a High Capacity DC PDU 설치
  5. 금속 손잡이를 PDU 쪽으로 밀어붙입니다.
  6. 금속 손잡이에서 캡티브 나사를 조입니다. 번호 2 필립스 (+) 드라이버 사용.
  7. DC 입력 전원 케이블을 DC 전원 터미널 블록에 연결합니다. 자세한 내용은 PTX5000 대용량 DC PDU에 전원 연결(Connecting Power )을 참조하십시오.
  8. 섀시 전면에 PSM을 설치합니다. 자세한 내용은 PTX5000 대용량 DC PSM 교체 를 참조하십시오.
  9. 고객 사이트 회로 차단기에서 스위치를 가동합니다.
  10. PDU의 입력 전원 스위치를 온(|) 위치로 이동합니다.
  11. PDU 페이스플레이트상의 PDU OK LED가 꾸준히 켜져 PDU가 올바르게 설치되어 있고 제대로 작동하고 있는지 확인합니다.

PTX5000 대용량 DC PSM 교체

PTX5000 대용량 DC PSM 제거

대용량 DC PSM을 제거하려면 다음을 수행합니다.

  1. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  2. PSM을 덮고 있는 도어의 캡티브 나사를 풀고 문을 엽니다.
  3. 잠금 탭을 누른 다음 이젝터 핸들을 사용하여 PSM을 꺼냅니다.
    주의:

    각 고용량 DC PSM의 무게는 약 10.1lb (4.6kg )입니다. PTX5000에서 제거 시 PSM의 전체 중량을 지원할 준비를 하십시오.
  4. 한 손을 PSM 아래에 놓아 지원한 다음 섀시에서 완전히 밀어 넣습니다.
    그림 21: 대용량 DC PSM Removing a High Capacity DC PSM 제거

PTX5000 대용량 DC PSM 설치

고용량 DC PSM은 1세대 PSM에 비해 크기가 작습니다. 따라서 PSM 슬리브를 설치하여 섀시에 고용량 DC PSM을 설치해야 합니다. 자세한 내용은 고용량 PSM 슬리브 설치 를 참조하십시오. 각 고용량 DC PSM의 무게는 약 10.1lb (4.6kg )입니다.

고용량 DC PSM을 설치하려면:

  1. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  2. 양손을 사용하여 저항이 느낄 때까지 PSM을 섀시에 밀어 넣습니다.
    그림 22: 대용량 DC PSM Installing a High Capacity DC PSM 설치
  3. 이젝터 핸들을 눌러 완전히 앉을 때까지 PSM을 섀시에 삽입합니다.
  4. PSM 페이스플레이트상의 Input 1 OK LED가 꾸준히 켜져 PSM이 전원을 수신하고 있는지 확인합니다.
  5. PSM 페이스플레이트상의 Input 2 OK LED가 꾸준히 켜져 전원 출력이 안정적인지 확인합니다.

관련 설명서
