PTX10008 냉각 시스템 구성 요소 설치 및 제거

PTX10008 팬 트레이 설치

팬 트레이 설치를 시작하기 전에:

ESD 손상을 방지하는 방법을 이해했는지 확인합니다. 정 전기 방전 손상 방지를 참조하십시오.
PTX10008 라우터에 팬 트레이를 설치하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.
- 정전기 방전(ESD) 접지 스트랩
- 캡티브 나사용 십자(+) 드라이버, 번호 1 또는 2(옵션)
- 교체용 팬 트레이

각 팬 트레이는 핫 탈착 및 핫 삽입이 가능한 현장 교체 장치(FRU)입니다. 라우터의 전원을 끄거나 라우팅 기능을 중단하지 않고 라우터가 실행되는 동안 팬 트레이를 제거하고 교체할 수 있습니다. 팬 트레이에는 JNP10008-FAN, JNP10008-FAN2 및 JNP10008-FAN3의 세 가지 모델이 있습니다. 동일한 섀시에 다른 유형의 팬 트레이를 설치해서는 안 됩니다.

각 팬 트레이는 섀시의 후면 또는 FRU 측에 수직으로 설치됩니다.

PTX10008 팬 트레이를 설치하려면 다음을 수행합니다.

맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다( 그림 1 참조).

그림 1: PTX10008 섀시 ESD Point on the Rear of the PTX10008 Chassis

후면의 ESD 포인트

1

—

ESD 포인트

상단 및 하단 팬 트레이 핸들을 잡고 팬 트레이 하단을 팬 트레이 슬롯의 하단에 맞춥니다.
팬 트레이의 하단 가장자리를 슬롯에 놓고 팬 트레이를 제자리에 밀어 넣어 완전히 장착되도록 합니다.
나사가 손가락으로 조일 때까지 조입니다. 그림 2, 그림 3 및 그림 4를 참조하십시오.

그림 2: PTX10008 Install the Fan Tray JNP10008-FAN in a PTX10008

에 팬 트레이 JNP10008-FAN 설치

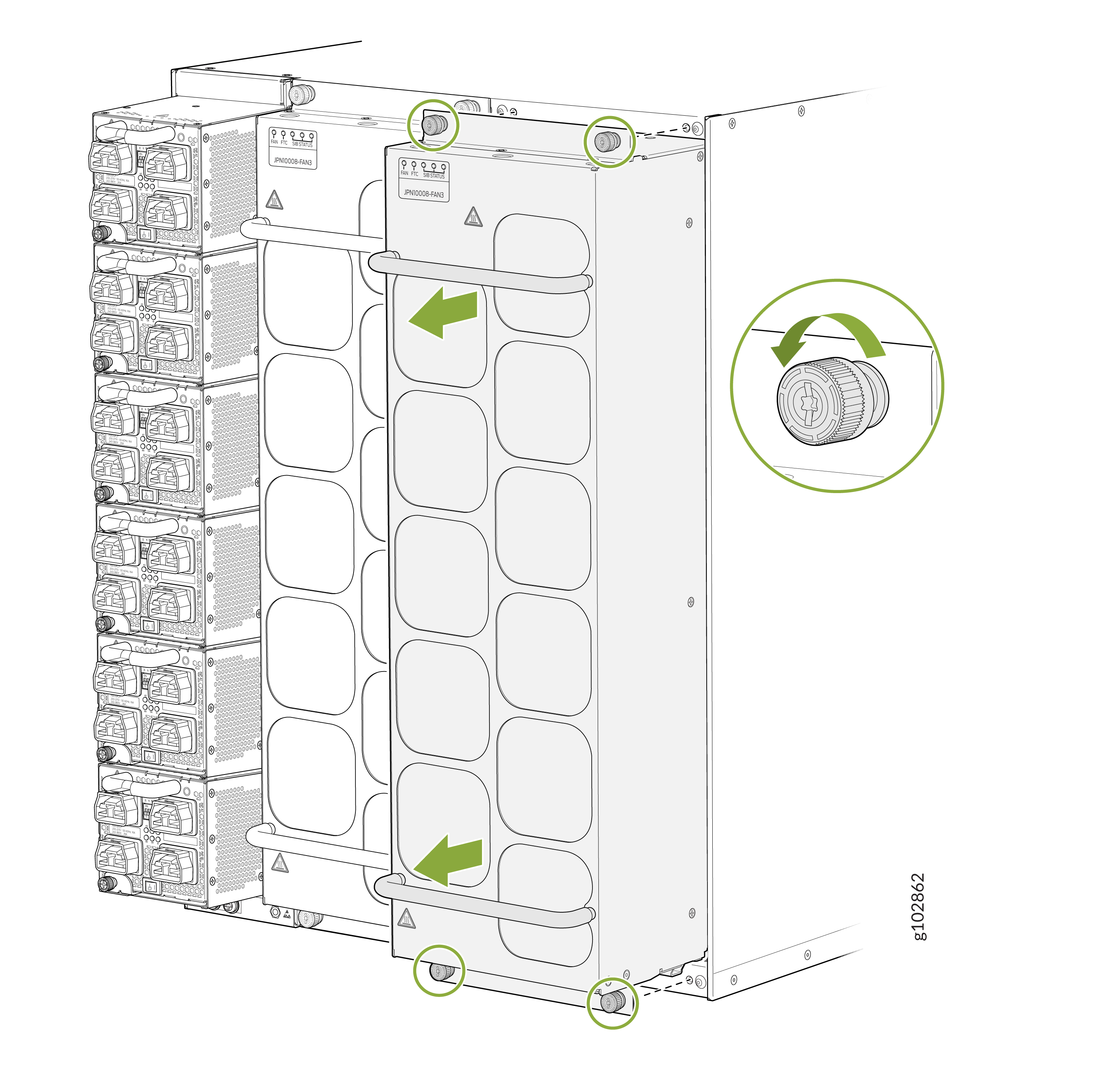

그림 3: PTX10008에 팬 트레이 JNP10008-FAN2 설치 Install the Fan Tray JNP10008-FAN2 in a PTX10008

그림 4: PTX10008에 팬 트레이 JNP10008-FAN3 설치 Install the Fan Tray JNP10008-FAN3 in a PTX10008

PTX10008 팬 트레이 제거

PTX10008 섀시에는 현장에서 교체할 수 있는 독립적인 팬 트레이 2개가 있습니다. 각 팬 트레이는 핫 탈착 및 핫 삽입이 가능한 FRU(Field-Replaceable Unit)입니다. 라우터의 전원을 끄거나 라우팅 기능을 중단하지 않고 라우터가 실행되는 동안 팬 트레이를 제거하고 교체할 수 있습니다. PTX10008용 팬 트레이에는 세 가지 모델(JNP10008-FAN, JNP10008-FAN2 및 JNP10008-FAN3)이 있습니다.

각 팬 트레이는 섀시의 후면 또는 FRU 쪽에 수직으로 설치됩니다.

팬 트레이를 제거하기 전에:

ESD 손상을 방지하는 방법을 이해했는지 확인합니다. 정 전기 방전 손상 방지를 참조하십시오.
다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.
- 정전기 방전(ESD) 접지 스트랩
- 교체용 팬 트레이
- 캡티브 나사용 십자(+) 드라이버, 번호 1 또는 2(옵션)

참고:

팬 트레이를 교체하는 경우 교체 절차를 시작하기 전에 팬 트레이를 10분 이상 100% 속도로 실행하십시오.

라우터에 Junos OS가 설치된 경우 및 test chassis fan tray 1 speed full-speed 명령을 test chassis fan tray 0 speed full-speed 사용하여 팬이 100% 속도로 작동하도록 구성합니다.

라우터에 Junos OS Evolved가 설치된 경우 및 request chassis fan tray 1 speed 100 명령을 request chassis fan tray 0 speed 100 사용하여 팬이 100% 속도로 작동하도록 구성합니다.

팬 트레이를 교체한 후에는 팬 트레이가 정상 속도로 작동하도록 구성해야 합니다. 라우터에 Junos OS가 설치된 경우 및 test chassis fan tray 1 speed normal 명령을 test chassis fan tray 0 speed normal 사용하여 팬 트레이가 정상 속도로 작동하도록 구성합니다. 라우터에 Junos OS Evolved가 설치된 경우 및 request chassis fan tray 1 speed normal 명령을 request chassis fan tray 0 speed normal 사용하여 팬 트레이가 정상 속도로 작동하도록 구성합니다.

한 번에 하나의 팬 트레이만 교체해야 합니다.

라우터에 JNP10008-SF 또는 JNP10008-SF3 스위치 패브릭이 설치된 경우, 섀시의 과열을 방지하기 위해 표 1에 언급된 팬 트레이 제거 시간 내에 팬 트레이를 교체해야 합니다. 스위치 인터페이스 보드(SIB)에 액세스하기 위해 JNP10008-FAN2 또는 JNP10008-FAN3 팬 트레이를 제거하는 경우, 유지 관리 기간 동안 필요한 작업을 수행하거나 표 1에 언급된 시간 내에 팬 트레이를 다시 설치하는 것이 좋습니다. 라우터에 JNP10008-SF5 스위치 패브릭이 설치된 경우, 섀시의 과열을 방지하기 위해 팬 트레이 제거의 표 2 에 언급된 시간 내에 팬 트레이를 교체해야 합니다.

명령을 request chassis sib slot slot number offline 사용하여 제거하려는 팬 트레이 뒤에 있는 SIB를 오프라인으로 전환하는 것이 좋습니다.

표 1: 팬 트레이 교체 기간(JNP10008-SF 또는 JNP10008-SF3 스위치가 설치된 라우터패브릭)
섀시 주변 온도	소요 시간
20°C	5분
30°C	2.3분
40°C	1.2분

표 2: 팬 트레이 교체 기간(JNP10008-SF5 스위치가 설치된 라우터패브릭)
섀시 주변 온도	포트의 25%에 800-G ZR 트랜시버가 설치된 경우 트래픽(%)	오프라인 SIB 수	지속 시간(mm:ss)
25°C	최대 25%	1	2:37
25°C	최대 25%	2	3:27
25°C	최대 50%	3	3:08
30°C	최대 25%	3	3:35
30°C	최대 25%	1	2:07
30°C	최대 25%	2	2:39
30°C	최대 50%	3	2:29

PTX10008 팬 트레이(JNP10008-FAN, JNP10008-FAN2 또는 JNP10008-FAN3)를 제거하려면:

맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감아 고정하고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다( 그림 5 참조).

그림 5: PTX10008 ESD Point on the Rear of the PTX10008

후면의 ESD 포인트

1

—

ESD 포인트

엄지와 검지로 나사를 풀거나 십자 드라이버로 나사 4개를 풉니다.
상단 및 하단 핸들을 잡고 팬 트레이를 약 3인치 정도 당겨 빼냅니다. (7.6cm). 그림 6, 그림 7 및 그림 8을 참조하십시오.

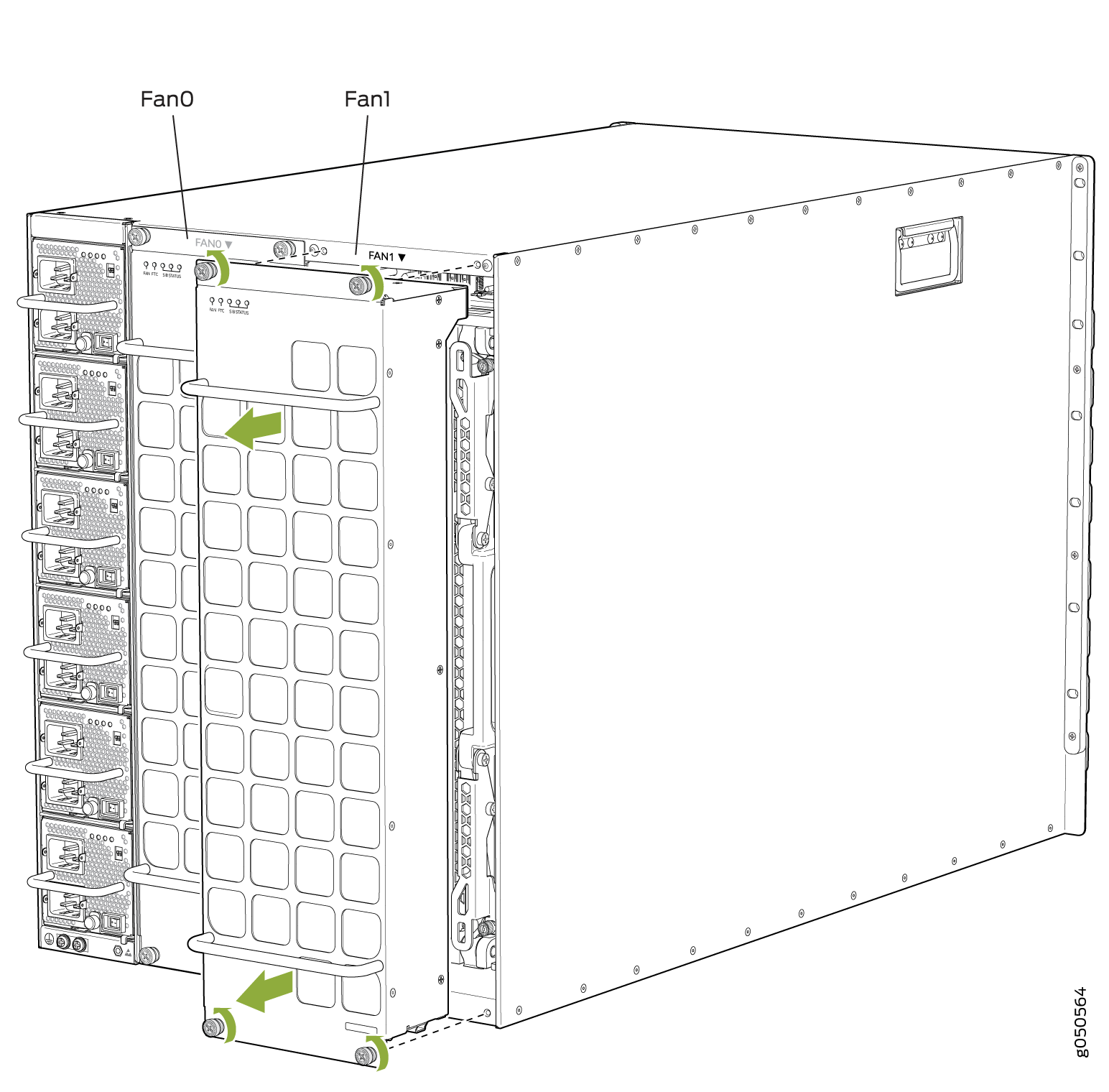

그림 6: JNP10008-FAN 팬 트레이 분리

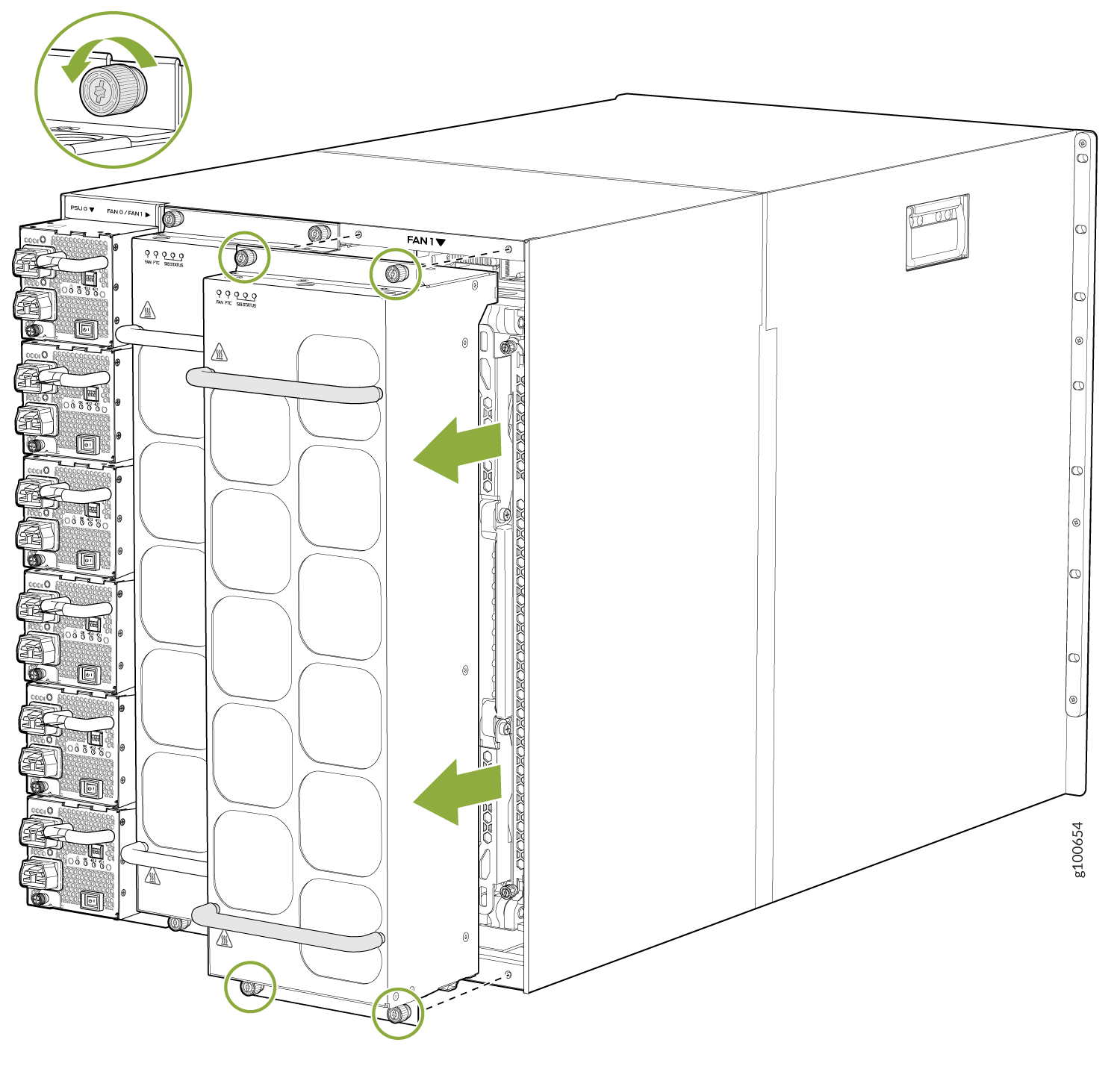

그림 7: JNP10008-FAN2 팬 트레이 분리

그림 8: JNP10008-FAN3 팬 트레이 분리
팬 트레이의 상단을 앞으로 기울입니다.
양손을 사용하여 팬 트레이를 슬롯에서 들어 올려 핸들이 옆으로 향하도록 평평한 표면에 놓습니다.

PTX10008 팬 트레이 컨트롤러 설치

두 개의 팬 트레이 각각에는 팬 트레이 컨트롤러가 있습니다. 각 컨트롤러는 핫 탈착 및 핫 삽입이 가능한 현장 교체 장치(FRU)입니다. 라우터의 전원을 끄거나 라우팅 기능을 중단하지 않고 라우터가 실행되는 동안 하나의 팬 트레이 컨트롤러를 제거하고 교체할 수 있습니다. PTX10008용 팬 트레이 컨트롤러에는 JNP10008-FAN-CTRL, JNP10008-FTC2 및 JNP10008-FTC3의 세 가지 모델이 있습니다. 그림 9 와 그림 10을 참조하십시오.

그림 9: JNP10008-FAN-CTRL

그림 10: JNP10008-FTC2 또는 JNP10008-FTC3 JNP10008-FTC2 or JNP10008-FTC3

주의:

교체용 컨트롤러가 없는 한 팬 트레이 컨트롤러를 제거하지 마십시오.

팬 트레이 컨트롤러를 설치하려면 먼저 연결된 팬 트레이를 제거해야 합니다. 팬 트레이가 제거되면 팬 트레이 컨트롤러가 섀시 상단의 스위치 인터페이스 보드(SIB) 위에 수평으로 설치됩니다.

팬 트레이 컨트롤러를 설치하기 전에 다음을 수행합니다.

연결된 팬 트레이 및 팬 트레이 컨트롤러를 제거했는지 확인합니다. PTX10008 팬 트레이 제거 및 PTX10008 팬 트레이 컨트롤러 제거를 참조하십시오.
ESD 손상을 방지하는 방법을 이해했는지 확인합니다. 정 전기 방전 손상 방지를 참조하십시오.
팬 트레이 컨트롤러를 PTX10008에 설치하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.
- 정전기 방전(ESD) 접지 스트랩
- 교체용 팬 트레이 컨트롤러(JNP10008-FAN-CTRL, JNP10008-FTC2 또는 JNP10008-FTC3)
- 캡티브 나사용 1번 Phillips(+) 드라이버

팬 트레이 컨트롤러를 설치하려면 다음을 수행합니다.

정전기 방지 백에서 교체용 팬 트레이 컨트롤러를 제거합니다.
장착 구멍과 같은 높이가 될 때까지 팬 트레이 컨트롤러를 팬 트레이 컨트롤러 슬롯에 조심스럽게 밀어 넣습니다. 그림 11과 그림 12를 참조하십시오.

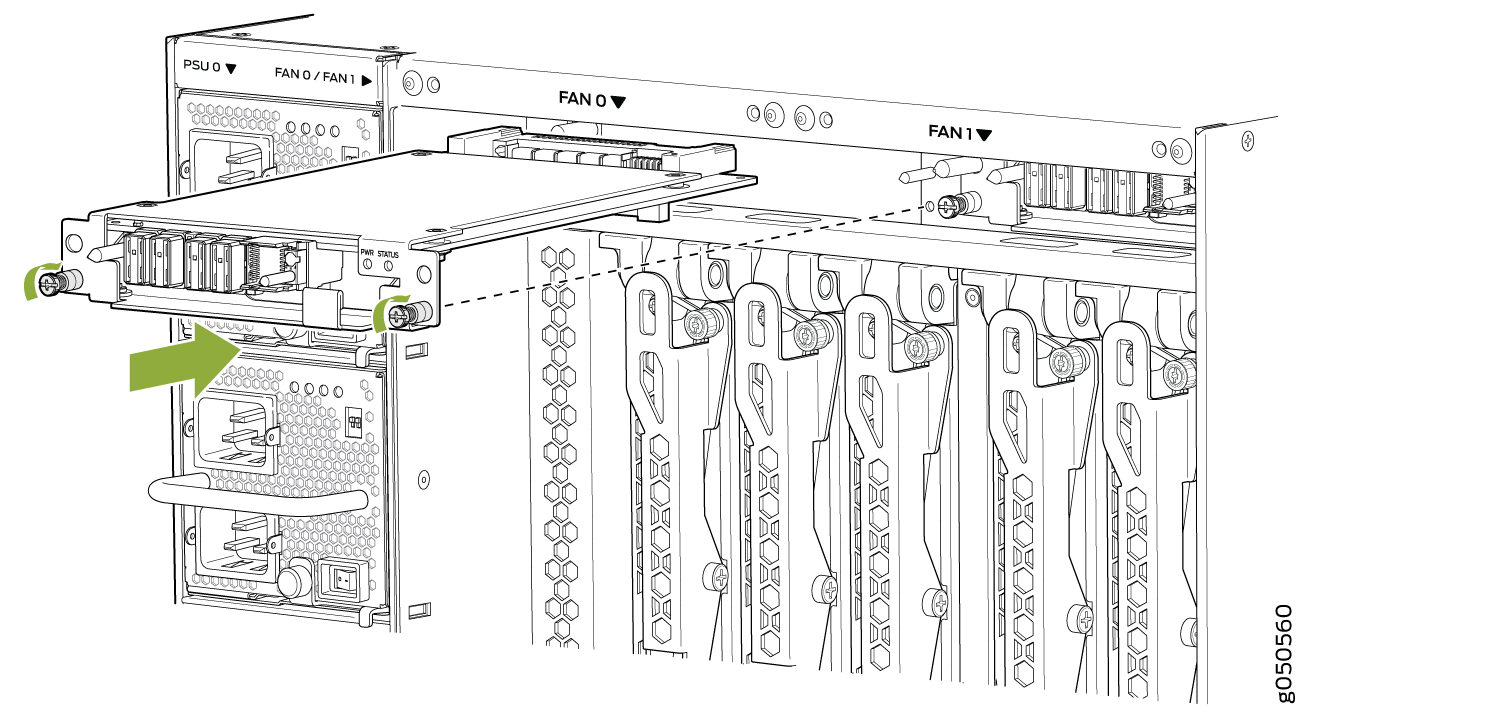

그림 11: JNP10008-FAN-CTRL 설치

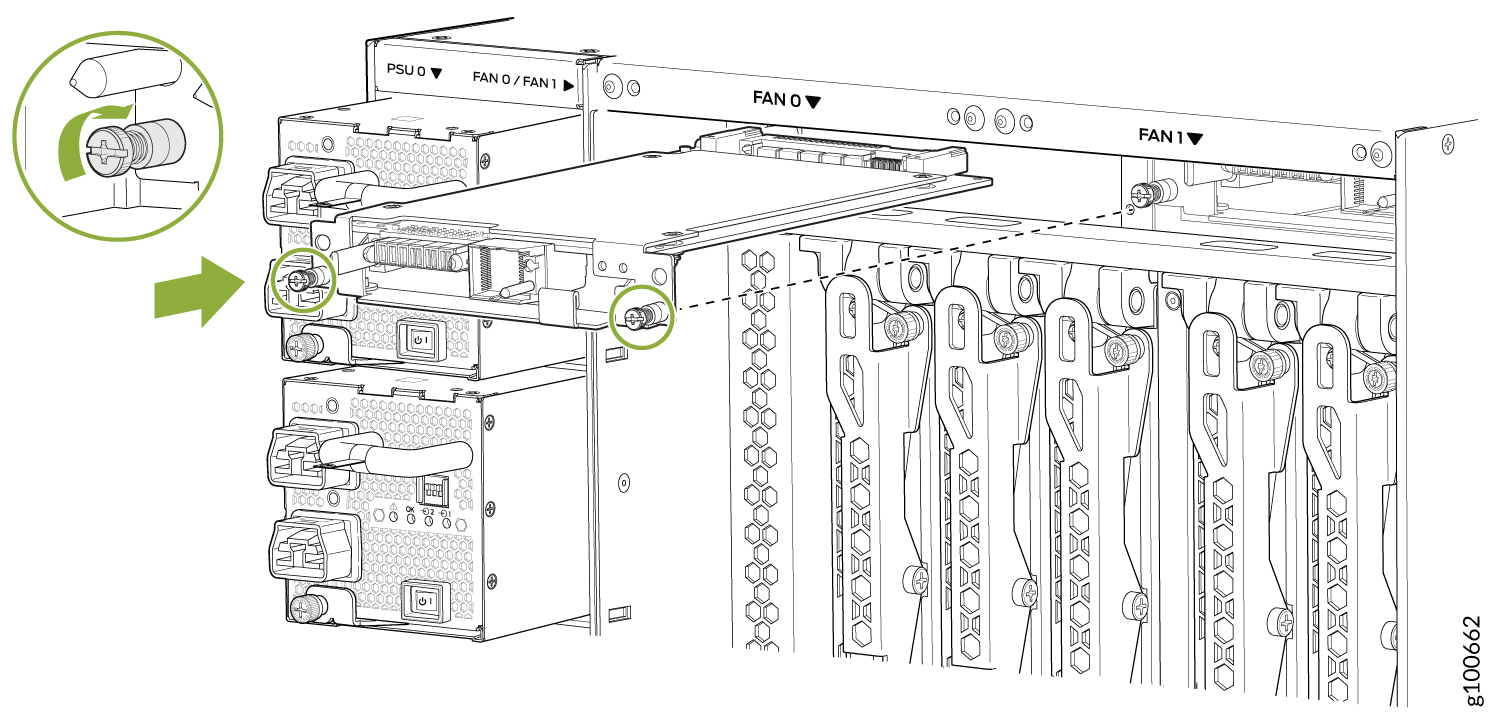

그림 12: JNP10008-FTC2 또는 JNP10008-FTC3 설치
십자 드라이버를 사용하여 팬 트레이 컨트롤러의 조임 나사를 조입니다.
팬 트레이를 다시 설치합니다. PTX10008 팬 트레이 설치를 참조하십시오.

PTX10008 팬 트레이 컨트롤러 제거

두 개의 팬 트레이 각각에는 팬 트레이 컨트롤러가 있습니다. 각 컨트롤러는 핫 탈착 및 핫 삽입이 가능한 현장 교체 장치(FRU)입니다. 라우터의 전원을 끄거나 라우팅 기능을 중단하지 않고 라우터가 실행되는 동안 하나의 팬 트레이 컨트롤러를 제거하고 교체할 수 있습니다. 팬 트레이 컨트롤러에는 세 가지 모델이 있습니다.

팬 트레이 JNP10008-FAN을 지원하는 JNP10008-FAN-CTRL
팬 트레이 JNP10008-FAN2를 지원하는 JNP10008-FTC2
팬 트레이 JNP10008-FAN3 및 JNP10008-FAN2를 지원하는 JNP10008-FTC3

JNP10008-FAN-CTRL은 그림 13 을, JNP10008-FTC2는 그림 14 를 참조하십시오.

그림 13: JNP10008-FAN-CTRL

그림 14: JNP10008-FTC2 또는 JNP10008-FTC3 JNP10008-FTC2 or JNP10008-FTC3

주의:

교체용 컨트롤러가 없는 한 팬 트레이 컨트롤러를 제거하지 마십시오.

팬 트레이 컨트롤러에 액세스하려면 먼저 팬 트레이를 제거해야 합니다. 팬 트레이를 제거한 상태에서 팬 트레이 컨트롤러가 섀시 상단의 스위치 인터페이스 보드(SIB) 위에 수평으로 설치됩니다.

팬 트레이 컨트롤러를 제거하기 전에:

ESD 손상을 방지하는 방법을 이해했는지 확인합니다. 정 전기 방전 손상 방지를 참조하십시오.
PTX10008에서 팬 트레이 컨트롤러를 제거하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.
- 정전기 방전(ESD) 접지 스트랩
- 정전기 가방 또는 정전기 방지 매트
- 교체용 팬 트레이 컨트롤러
- 캡티브 나사용 1번 Phillips(+) 드라이버

두 모델의 팬 컨트롤러는 동일한 절차를 사용하여 제거됩니다.

팬 트레이를 분리합니다. PTX10008 팬 트레이 제거를 참조하십시오.
팬 트레이 컨트롤러의 양쪽에 있는 두 개의 조임 나사를 풉니다.
팬 트레이 컨트롤러를 잡고 슬롯에서 똑바로 당겨 빼냅니다. JNP10008-FAN-CTRL은 그림 15를, JNP10008-FTC2는 그림 16을 참조하십시오.

그림 15: JNP10008-FAN-CTRL 제거

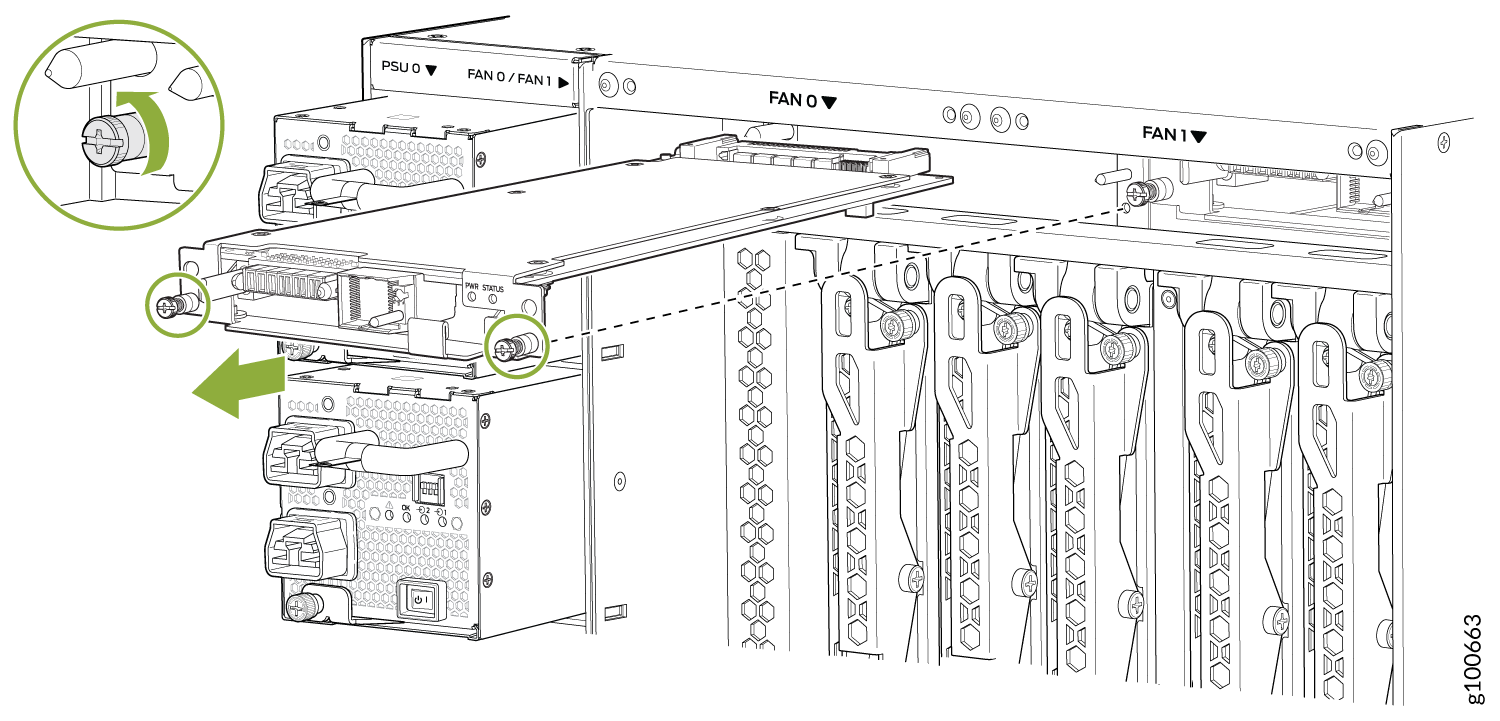

그림 16: JNP10008-FTC2 또는 JNP10008-FTC3 제거
팬 트레이 컨트롤러를 정전기 방지 백이나 정전기 방지 매트 위에 놓습니다.
