PTX10004 스위치 패브릭 구성 요소 설치 및 제거

각 PTX10004 라우터에는 최소 3개에서 최대 6개의 SIB(스위치 인터페이스 보드)가 포함되어 있으며, 이러한 SIB(스위치 인터페이스 보드)는 라인 카드와 전면의 라우팅 및 컨트롤 보드(RCB), 후면의 팬 트레이 사이에 섀시 중간에 수직으로 설치됩니다. 라우터에서 스위치 인터페이스 보드를 설치하거나 제거하려면 다음 섹션을 읽으십시오.

PTX10004 SIB 처리 및 보관 방법

PTX10004 SIB는 취약한 구성 요소를 가지고 있습니다. SIB의 손상을 방지하려면 안전한 취급 관행을 따라야 합니다.

SIB를 보유하는 방법

SIB는 수직으로 설치되며 90도 회전하여 항정성 매트 위에 놓거나 보관을 위해 항정성 가방에 넣기 전에 라우터에서 제거될 때까지 수직으로 유지되어야 합니다. 그림 1을 참조하십시오.

그림 1: JNP10004-SF3 스위치 인터페이스 기판 JNP10004-SF3 Switch Interface Board

SIB를 보유하는 적절한 방법은 다음과 같습니다.

  1. SIB를 수직으로 유지하면서 이젝터로 SIB를 잡고 SIB를 섀시 밖으로 약 3/4 정도 밀어 넣습니다.
  2. 한 손을 SIB 아래에 놓아 지지하고 섀시 밖으로 완전히 밀어냅니다.
    주의:

    커넥터 에지를 SIB를 잡지 마십시오. 커넥터는 깨지기 쉬우며 커넥터가 손상되면 SIB가 제대로 정렬되고 장착되지 않습니다.
    주의:

    SIB를 다른 구성 요소 위에 쌓거나 다른 구성 요소 위에 쌓지 마십시오.

스위치 인터페이스 보드를 보관하는 방법

SIB는 섀시 또는 여분의 선적 컨테이너에 수평으로 그리고 판금 면이 아래로 향하게 보관해야 합니다. 이러한 장치를 서로 겹치거나 다른 구성 요소 위에 쌓지 마십시오. 각 장치를 정전기 방지 백이나 평평하고 안정된 표면에 놓인 항정성 매트에 별도로 놓습니다.

메모:

이러한 유닛은 무겁고 정전기 방지 가방이 깨지기 쉽기 때문에 라인 카드를 가방에 삽입하는 것은 두 사람이 수행하는 것이 가장 좋습니다.

SIB를 항정성 가방에 삽입하려면 다음을 수행합니다.

  1. 전면판이 사용자 쪽으로 향하도록 장치를 수평으로 잡습니다.
  2. 가방의 입구를 커넥터 가장자리 위로 밉니다.

SIB를 직접 가방에 삽입해야 하는 경우:

  1. 판금 면이 아래로 향하게 하여 평평하고 안정된 표면에 있는 정전기 방지 매트 위에 장치를 수평으로 놓습니다.

  2. 전면판이 있는 장치를 사용자 쪽으로 향하게 합니다.

  3. 커넥터 가장자리를 가방 입구에 조심스럽게 삽입하고 가방을 사용자 쪽으로 당겨 장치를 덮습니다.

PTX10004 스위치 인터페이스 보드 설치

PTX10004 라우터에는 팬 트레이 뒤 섀시 중앙에 위치한 최대 6개의 SIB가 있습니다. SIB 0 에서 SIB 2 는 왼쪽 팬 트레이 뒤에 위치하고, SIB 3 부터 SIB 5 는 오른쪽 팬 트레이 뒤에 위치합니다. SIB를 설치하려면 적절한 팬 트레이를 제거해야 합니다. PTX10004 팬 트레이 제거를 참조하십시오.

SIB를 설치하기 전에 다음 장비를 준비해야 합니다.

  • 항정성 가방 또는 항정성 매트

  • 정전기 방전(ESD) 접지 스트랩

  • Phillips (+) 번호 2 드라이버(옵션)

SIB를 설치하려면 다음을 수행합니다.

  1. 항정성 백이나 항정성 매트를 평평하고 안정된 표면에 놓습니다.
  2. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점에 연결합니다. ESD 지점은 보호 접지 단자 옆과 PTX10004 후면의 하단 전원 공급 장치 아래에 있습니다(그림 2 참조).
    그림 2: PTX10004 ESD Point on the Rear of the PTX10004 뒷면의 ESD 지점
    1 개
    —

    ESD 포인트


  3. 적절한 팬 트레이를 제거합니다(PTX10004 팬 트레이 제거 참조).
    주의:

    두 팬 트레이를 동시에 제거하지 마십시오. 두 팬 트레이를 모두 제거하면 시스템이 열 경보를 트리거하고 섀시를 종료합니다.

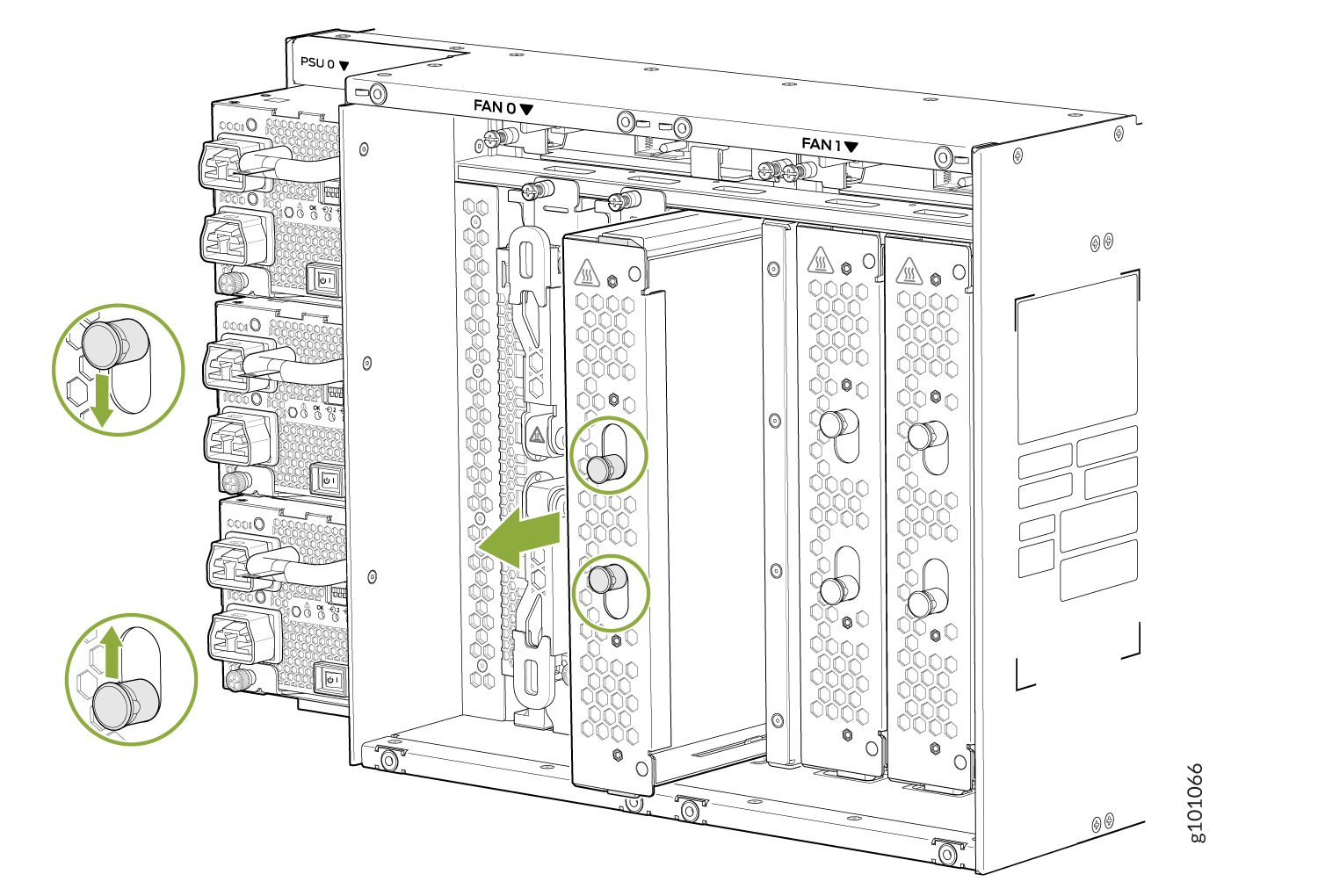

  4. 장애가 있는 SIB를 제거하거나(PTX10004 스위치 인터페이스 보드 제거 참조) 플레이트의 각 측면을 잡고 똑바로 당겨 덮개를 제거합니다( 그림 3 참조).
    그림 3: PTX10004 Technical illustration of server chassis showing how to remove or install PSU and fan modules with labeled areas PSU 0, FAN 0, FAN 1, and green arrows indicating actions. 에서 SIB 덮개 제거
  5. 한 손으로 손잡이를 잡고 다른 손으로 아래쪽 가장자리를 지지합니다.
  6. SIB를 수직으로 잡고 이젝터가 인게이지먼트를 처리하고 닫히기 시작할 때까지 SIB를 열린 슬롯에 밀어 넣습니다.

    하드웨어 업그레이드 중과 같이 여러 SIB를 설치하는 경우 가장 낮은 슬롯 번호 0 에서 가장 높은 슬롯 번호 5까지 SIB를 설치합니다. 슬롯을 건너뛰지 마세요.

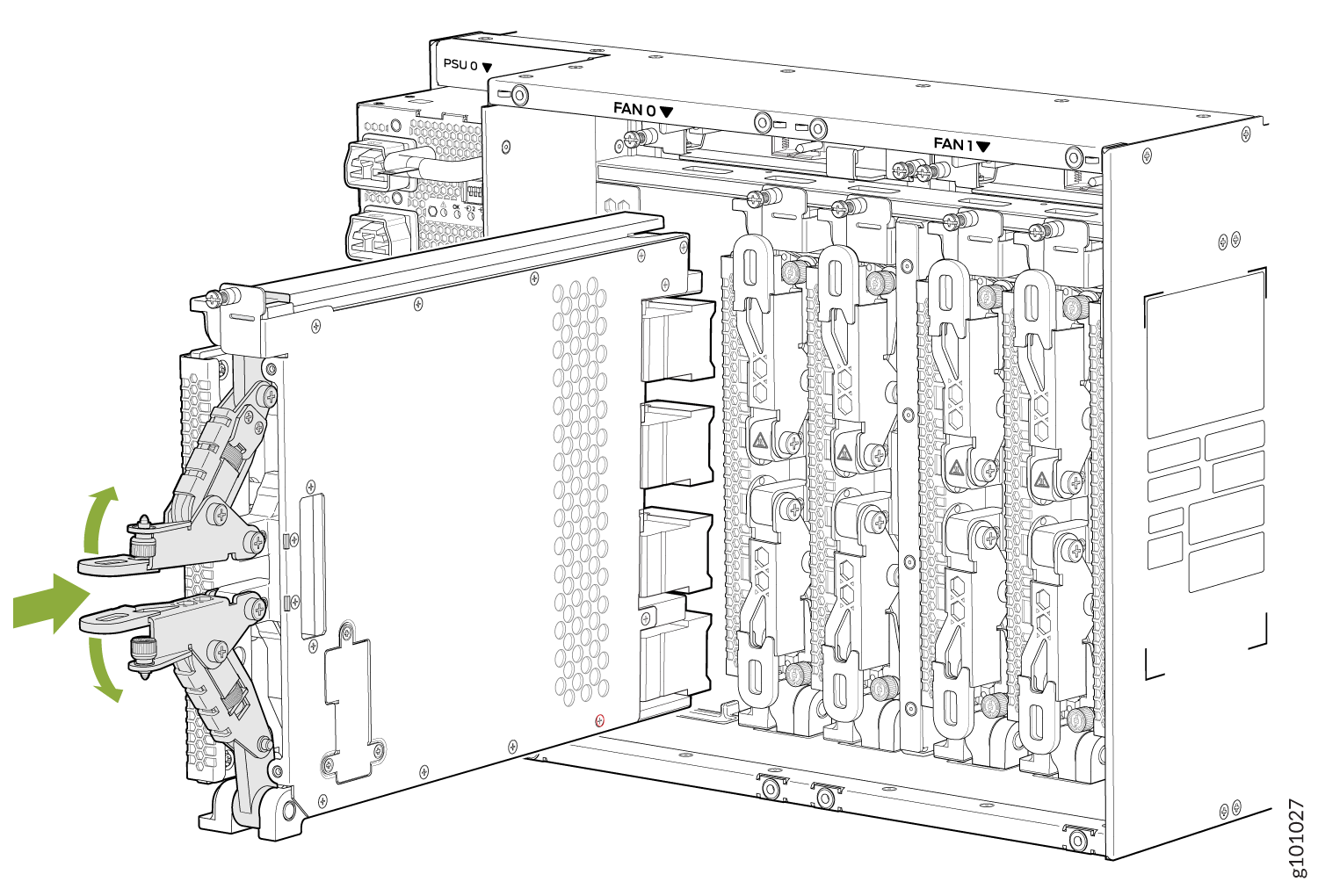

  7. 2개의 이젝터 핸들을 잡고 SIB에 안착할 때까지 안쪽으로 접습니다( 그림 4 참조).
    그림 4: PTX10004 스위치 인터페이스 보드 Modular hardware system showing open chassis with slots for modules. Green arrows indicate panel movement. Labels PSU 0 and FAN 0 are visible. 설치
  8. 조임 나사가 손으로 조여질 때까지 엄지와 집게 손가락 또는 십자 드라이버를 사용하여 조임 나사를 조입니다.
  9. 명령을 사용하여 SIB를 request chassis sib slot slot number online 온라인 상태로 만듭니다.

    및 명령을 사용하여 show chassis fabric sibs SIB의 상태를 확인할 수 있습니다 show chassis fabric plane-location . 예를 들어:

    메모:

    작동 명령을 사용하여 SIB의 request chassis sib slot slot number offline 전원을 완전히 껐다면 작동 명령을 사용하여 request chassis sib slot slot number online SIB를 온라인 상태로 만들어야 합니다.

PTX10004 스위치 인터페이스 보드 제거

PTX10004 라우터에는 팬 트레이 뒤 섀시 중앙에 위치한 최대 6개의 SIB(스위치 인터페이스 보드)가 있습니다. SIB 0 에서 SIB 2 는 왼쪽 팬 트레이 뒤에 위치하고, SIB 3 부터 SIB 5 는 오른쪽 팬 트레이 뒤에 위치합니다. 장애가 발생한 SIB에 액세스하려면 적절한 팬 트레이를 제거해야 합니다. PTX10004 팬 트레이 제거를 참조하십시오.

SIB를 교체하기 전에 다음 장비를 준비하십시오.

  • 항정성 가방 또는 항정성 매트

  • 정전기 방전(ESD) 접지 스트랩

  • Phillips (+) 번호 2 드라이버(옵션)

SIB를 제거하려면 다음을 수행합니다.

  1. 명령을 사용하여 SIB를 오프라인으로 전환합니다request chassis sib slot slot number offline.
    메모:

    SIB에 결함이 있다고 의심되고 패킷이 SIB를 통해 흐르지 않도록 하려면 SIB를 오프라인으로 전환하는 대신 SIB의 전원을 끄십시오. SIB의 전원을 끄려면 명령을 사용합니다 set chassis sib slot slot number power off . 해당 슬롯에 새로운 SIB를 온라인으로 전환하기 전에 명령을 사용하여 delete chassis sib slot slot number power off 기존 구성을 삭제해야 합니다. 이렇게 하면 섀시를 재부팅할 때 결함이 있는 SIB의 전원이 켜지지 않습니다.
  2. 항정성 백이나 항정성 매트를 평평하고 안정된 표면에 놓습니다.
  3. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점에 연결합니다. 보호 접지 단자 옆과 PTX10004 후면의 하단 전원 공급 장치 아래에 ESD 지점이 있습니다(그림 5 참조).
    그림 5: PTX10004 ESD Point on the Rear of the PTX10004 뒷면의 ESD 지점
    1 개
    —

    ESD 포인트


  4. 적절한 팬 트레이를 제거합니다(PTX10004 팬 트레이 제거 참조).
    주의:

    두 팬 트레이를 동시에 제거하지 마십시오. 두 팬 트레이를 모두 제거하면 시스템이 열 경보를 트리거하고 섀시를 종료합니다.

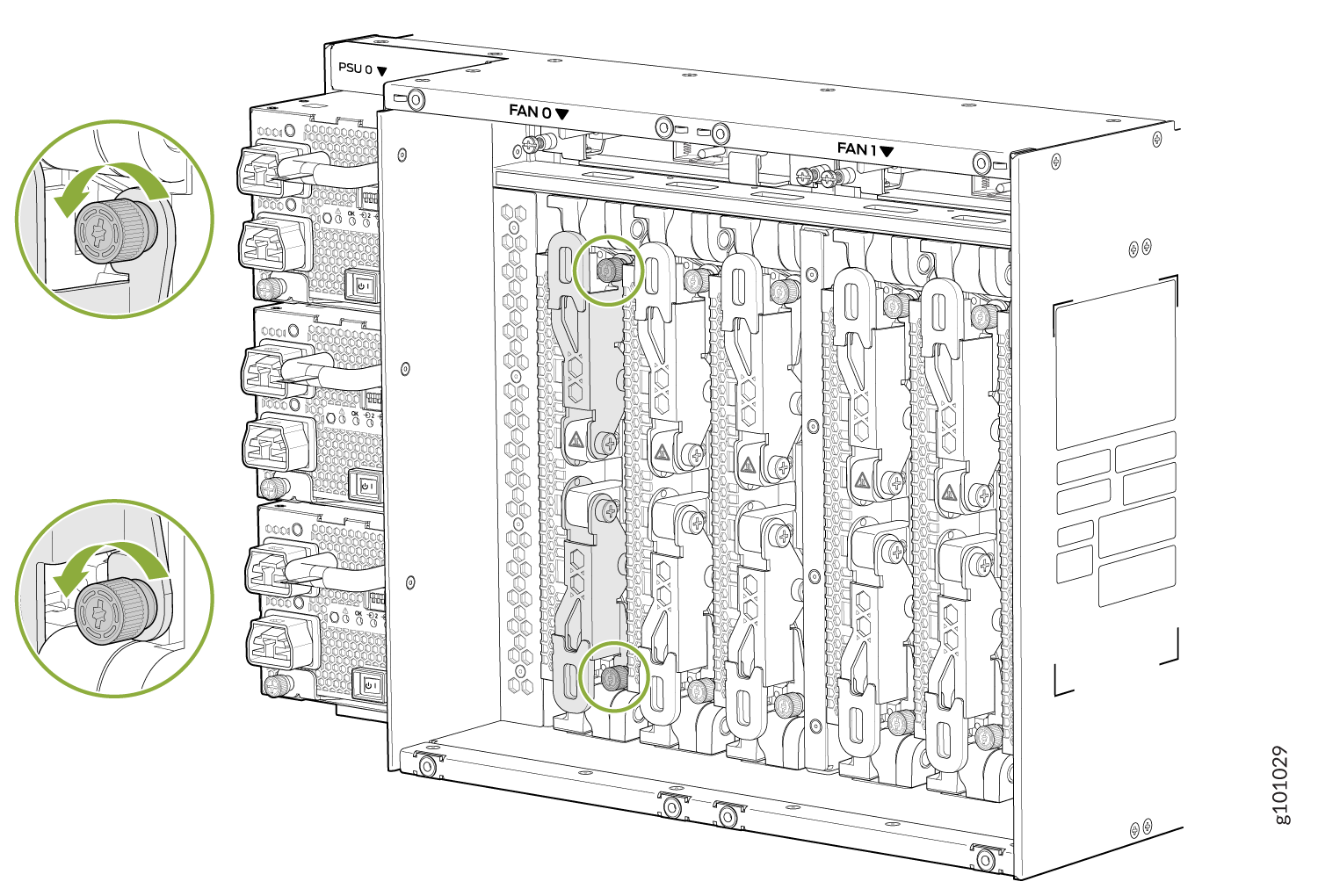

  5. 엄지와 집게 손가락 또는 십자 드라이버를 사용하여 SIB의 상단과 하단에 있는 캡티브 나사를 풉니다. 그림 6을 참조하십시오.
    그림 6: SIB Rear view diagram of a server chassis with PSUs, fans, and blade modules. Green circles highlight screws with instructions for securing or removing components. 의 조임 나사 풀기

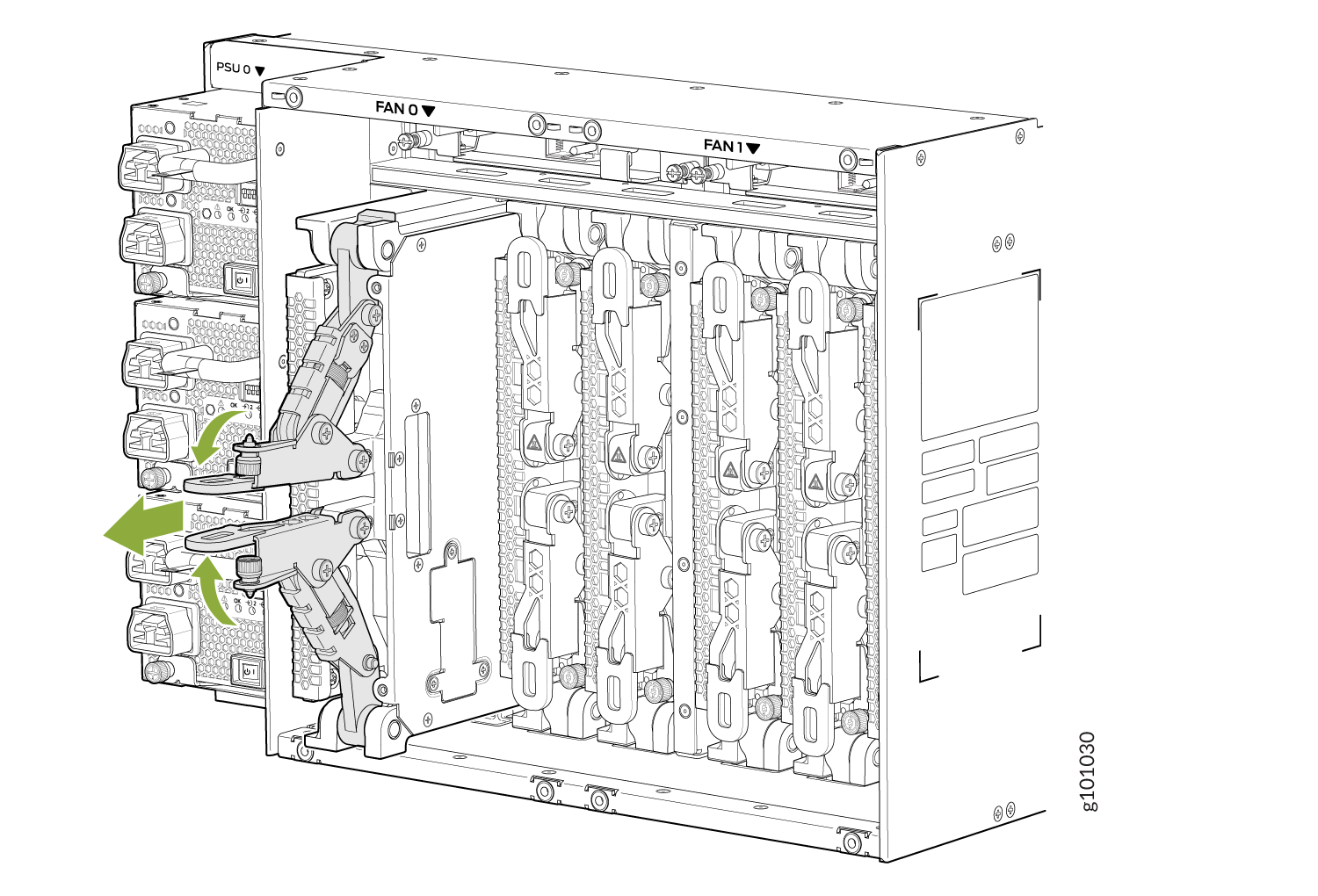

  6. 이젝터 핸들을 모두 잡고 함께 가져옵니다. SIB는 슬롯의 약 1/4 정도 빠져 나옵니다. 그림 7을 참조하십시오.
    그림 7: 이젝터 핸들 Technical illustration of a modular hardware system chassis showing hot-swappable power supplies and cooling fans with green arrows indicating component removal or insertion. 결합
  7. 한 손으로 이젝터 핸들을 잡고 다른 한 손은 SIB 아래에 놓아 SIB를 슬롯 밖으로 밀어낼 때 지지합니다.
  8. SIB를 90도 회전할 때 SIB를 지지하고 인쇄 회로 기판(PCB)이 위쪽을 향하도록 하여 항정성 매트 위에 놓습니다. 커넥터로 SIB를 부딪치거나 다루지 않도록 주의하십시오. 항정성 매트가 없는 경우 안정된 표면에 놓기 전에 다른 사람이 항정성 백을 SIB 위로 밀어 넣는 것을 도와달라고 하십시오. 그림 8을 참조하십시오.
    주의:

    하드웨어 구성 요소를 제거한 후 겹쳐 쌓지 마십시오. 안정적이고 평평한 표면에 놓인 정전기 방지 매트에 각 구성 요소를 놓습니다.

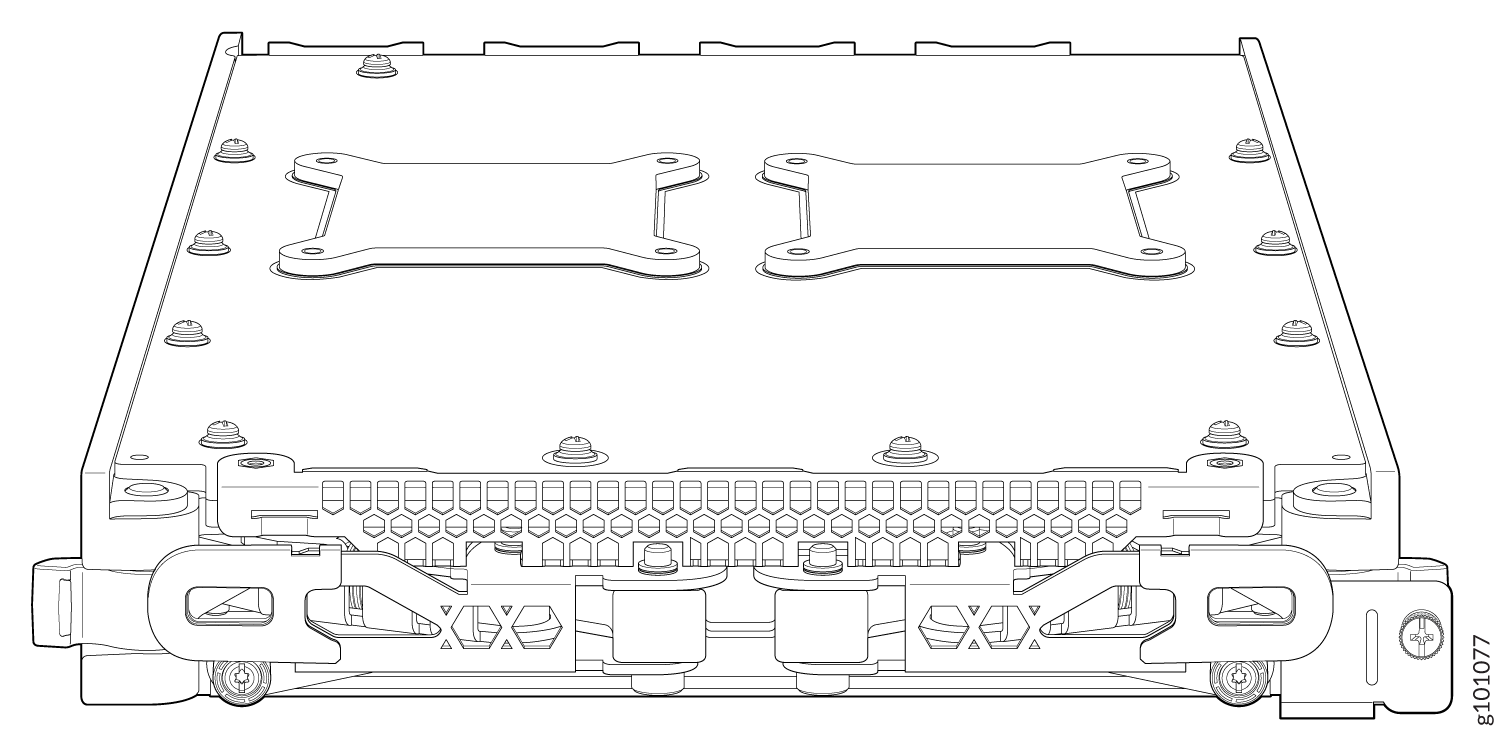

    그림 8: 추출된 SIB Technical drawing of a server hard drive with front view, connectors, mounting brackets, hexagonal ventilation pattern, and handles for removal.
