MX304 인터페이스 모듈 유지

LMIC 유지 관리

목적

라우터는 섀시 전면의 카드 케이지에 최대 3개의 LMIC를 수평으로 장착할 수 있습니다. 최적의 라우터 성능을 위해 LMIC의 상태를 확인합니다.

작업

정기적으로:

  • LMIC에서 확인/불합 격 LED를 확인합니다. LMIC에서 장애를 감지하면 LMIC는 라우팅 엔진에 경보 메시지를 보냅니다.

  • show chassis fpc CLI 명령을 실행하여 설치된 LMIC의 상태를 확인합니다. 샘플 출력에 표시된 대로 상태라는 열의 Online 값은 LMIC가 정상적으로 작동하고 있음을 나타냅니다.

    자세한 출력을 보려면 세부 정보 옵션을 추가하십시오. 다음 예에서는 선택 사항인 슬롯 번호를 지정하지 않습니다.

  • show chassis fpc pic-status CLI 명령을 실행합니다. LMIC 슬롯은 01로, 왼쪽에서 오른쪽으로 번호가 지정됩니다.

    명령의 출력에 대한 자세한 설명은 CLI Explorer를 참조하십시오.

MX304 LMIC 교체

MX304 LMIC 제거

참고:

MX304 라우터에서는 모든 LMIC를 탈착할 수 있습니다. 라우터에 최대 3개의 LMIC를 설치할 수 있습니다.

LMIC는 라우터의 전면에 있습니다. 일반 LMIC의 무게는 약 6.17lb(2.8kg)입니다.

LMIC를 제거하려면( 그림 1 참조):

  1. LMIC를 수신하기 위해 정전기 백 또는 항정성 매트를 평평하고 안정적인 표면에 놓습니다. LMIC가 광섬유 케이블에 연결하는 경우 각 트랜시버와 케이블에 고무 안전 캡을 갖습니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. FPC를 오프라인으로 전환하려면 다음 CLI 명령을 실행합니다.

    명령에 대한 자세한 내용은 CLI Explorer를 참조하십시오.

  4. 나중에 각 케이블을 올바른 LMIC에 다시 연결할 수 있도록 LMIC에 연결된 케이블에 레이블을 지정합니다.
  5. 케이블을 LMIC에서 분리합니다. LMIC가 광섬유 케이블을 사용하는 경우 각 트랜시버와 각 케이블 끝을 고무 안전 캡으로 즉시 커버합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 실수로 노출되는 것을 방지합니다.

  6. 케이블이 빠지거나 응력이 발생하는 것을 방지하도록 케이블을 배열합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다.
    주의:

    최소 벤드 반경을 넘어 파이버 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  7. 터치 포인트에서 노브 잠금장치를 잡고 바깥쪽으로 당겨 위로 회전합니다. 그림 1을 참조하십시오.
  8. LMIC 페이스플레이트에서 손잡이를 잡고 시계 반대 방향으로 돌린 다음 LMIC를 섀시 밖으로 밀어 넣습니다. 정전기 가방이나 정전 매트에 놓습니다.
  9. 짧은 시간 내에 LMIC 슬롯에 LMIC를 재설치하지 않는 경우, 슬롯 위에 빈 LMIC 패널을 설치하여 섀시에서 적절한 공기 흐름을 유지하십시오.

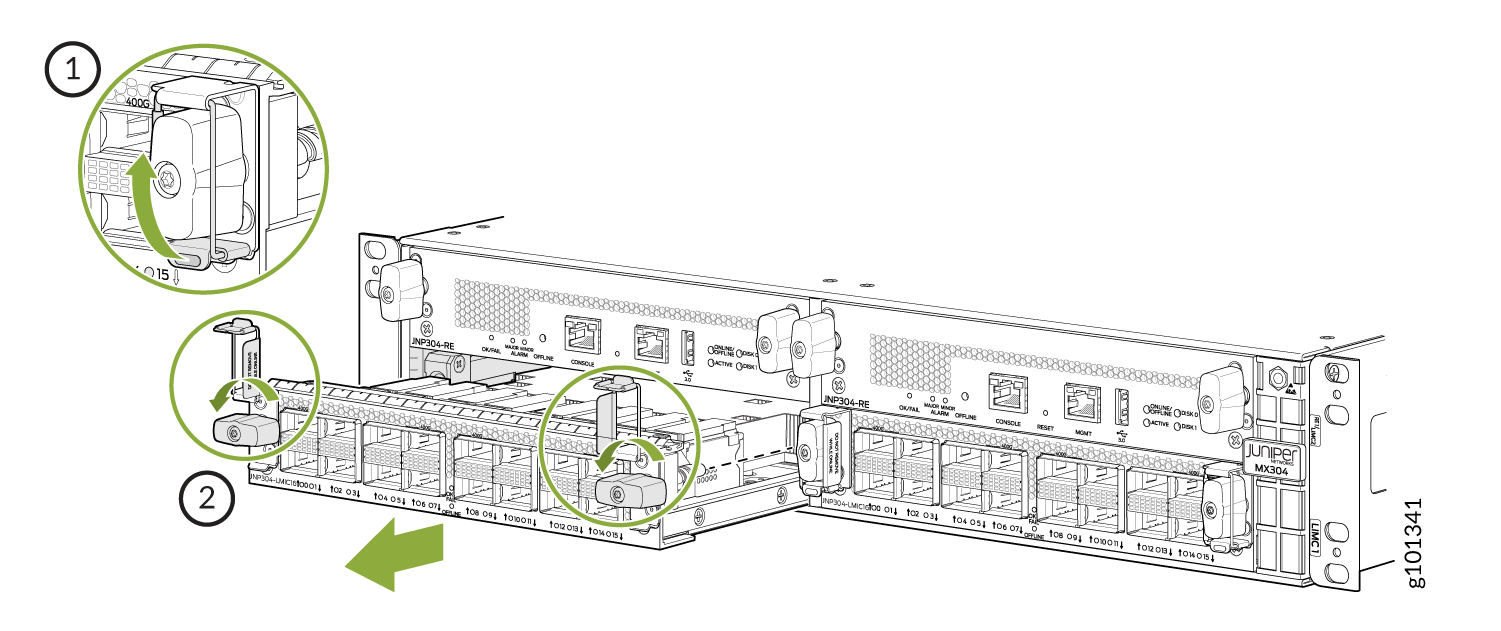

    그림 1: MX304 LMIC Remove an MX304 LMIC 제거
      1
    노브 잠금장치를 잡고 들어 올립니다.
      2개
    시계 반대 방향으로 핸들을 돌리고 LMIC를 제거합니다.

MX304 LMIC 설치

LMIC를 설치하려면( 그림 2 참조):

  1. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  2. LMIC가 광케이블을 사용하는 경우, 고무 안전 캡이 면판의 각 트랜시버 위에 있는지 확인합니다. 필요한 경우 캡을 설치합니다.
    참고: 하나의 LMIC를 설치하는 경우 LMIC0 슬롯에 꽂을 것을 권장합니다. 두 개의 LMIC를 설치하는 경우, 슬롯 LMIC0 및 LMIC1을 사용하는 것이 좋습니다.
  3. LMIC 슬롯 모서리에 있는 가이드와 LMIC의 후면을 정렬합니다.
  4. LMIC 이젝터가 내부 핸들을 모두 잡고 누른 후 이젝터가 섀시에 래치될 때까지 LMIC를 밀어 넣습니다. 이젝터가 시계 현명한 핸들을 돌리면 잠글 수 있습니다.
    주의:

    LMIC를 슬롯에 바로 밀어 LMIC의 컴포넌트를 손상시키지 않도록 합니다.

  5. 노브 잠금장치를 잡고 아래쪽으로 당깁니다. 잠금을 위해 아래로 누르십시오. 그림 2를 참조하십시오.

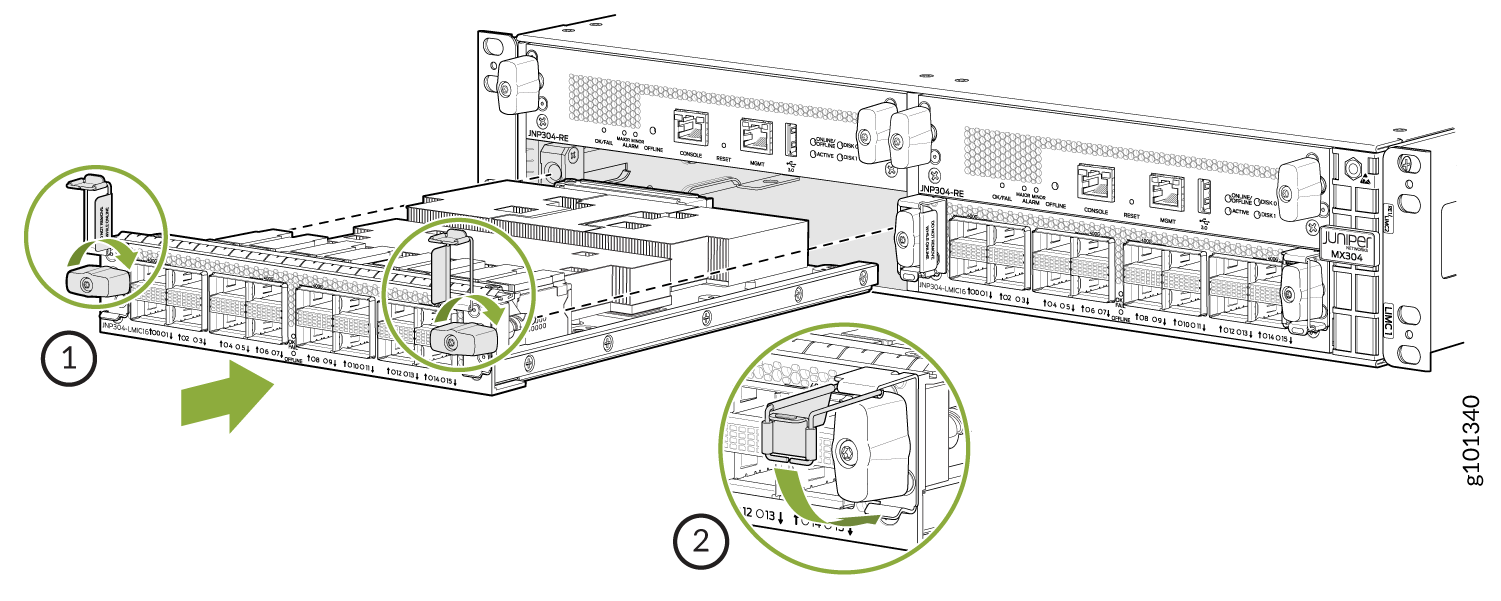

    그림 2: MX304 LMIC Install an MX304 LMIC 설치
      1
    섀시에 LMIC를 삽입하고 이젝터를 시계 방식으로 처리합니다.
      2개
    노브 잠금을 당기고 누르고 제자리에 고정합니다.
  6. 이젝터 레버가 LMIC 페이스플레이트 쪽으로 푸시하여 올바르게 작동하는지 확인합니다.
  7. LMIC가 광섬유 케이블을 사용하는 경우 각 트랜시버와 각 케이블의 끝에서 고무 안전 캡을 제거하십시오.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 실수로 노출되는 것을 방지합니다.

  8. LMIC의 케이블 커넥터에 적절한 케이블을 삽입합니다.
  9. 각 케이블을 배열하여 케이블이 스트레스 지점을 빼내거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다.
    주의:

    광섬유 케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정된 케이블 루프가 매달려 있는 것을 허용하지 마십시오. 이렇게 하면 고정 지점에서 케이블이 강조됩니다.

    주의:

    최소 벤드 반경을 넘어 파이버 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  10. LMIC를 온라인으로 연결하려면 다음 명령을 실행하십시오.

    명령에 대한 자세한 내용은 CLI Explorer를 참조하십시오.

LMIC에 연결하는 케이블 유지 관리

목적

최적의 라우터 성능을 위해서는 LMIC에 연결하는 케이블의 상태를 확인합니다.

작업

정기적으로:

  • 케이블 관리 브래킷을 사용하여 케이블을 지원하고 케이블이 플러그를 뽑지 않거나 스트레스 지점을 발생시키는 것을 방지합니다.

  • 초과 케이블을 케이블 관리 브래킷에서 제외합니다. 고정 지점에 케이블이 강조되므로 고정된 케이블 루프가 커넥터 또는 케이블 관리 브래킷에서 매달려 있는 것을 허용하지 마십시오. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.

  • 케이블 연결은 먼지와 기타 입자가 없고, 수신된 전력 레벨에서 드롭을 일으킬 수 있습니다. 인터페이스를 연결하기 전에 항상 케이블을 검사하고 필요한 경우 청소하십시오.

  • 케이블 양단에 라벨을 부착하여 식별합니다.

다음 지침은 광케이블에 특히 적용됩니다.

  • 광섬유 케이블을 뽑을 때는 항상 면판과 케이블 끝에 트랜시버 위에 고무 안전 플러그를 꽂습니다.

  • 파이버 케이블을 고정하여 커넥터의 스트레스를 방지합니다. 바닥에 걸어 놓을 때 자신의 무게를 지원하지 않도록 광섬유 케이블을 보호해야합니다. 광섬유 케이블이 커넥터에서 벗어나지 않도록 하십시오.

  • 벤드 반경 너머로 광섬유 케이블을 구부리지 마십시오. 몇 인치 미만의 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  • 광섬유 케이블을 옵티컬 기기에 자주 연결 및 해제하면 기기에 손상을 입힐 수 있으며 수리에 많은 비용이 듭니다. 대신 광통신 장비에 짧은 파이버 확장을 연결합니다. 잦은 연결 및 언플루깅으로 인한 모든 마모는 쉽고 교체할 수 있는 저렴한 짧은 파이버 확장에 의해 흡수됩니다.

  • 광케이블 연결을 깨끗하게 유지하십시오. 트랜시버 또는 케이블 커넥터의 운하에 있는 작은 미세먼지로 인해 빛이 손실되어 신호 전원이 감소하고 옵티컬 연결에 간헐적인 문제가 발생할 수 있습니다.

    트랜시버를 청소하려면 RIFOCS Fiber Optic Adaptor Clean Wands(파트 번호 946)와 같은 적절한 파이버 클리닝 디바이스를 사용하십시오. 사용하시는 청소 키트를 안내해 주십시오.

    옵티컬 트랜시버를 청소한 후에는 광케이블의 커넥터 끝이 깨끗해지도록 하십시오. Opptex Cletop-S Fiber Cleaner와 같은 승인된 무알콜 무알콜 광 케이블 청소 키트만 사용하십시오. 사용하시는 청소 키트를 안내해 주십시오.

MX304 LMIC에서 케이블 교체

LMIC에서 케이블 제거

LMIC에서 케이블을 제거하고 설치하는 것은 라우터 기능에 영향을 미치지 않습니다.

케이블을 제거하려면 다음을 수행합니다.

  1. 각 광케이블 및 트랜시버에 고무 안전 캡을 준비하십시오.
  2. 컴포넌트에 연결된 모든 케이블을 제거하는 경우 다음 방법 중 하나를 사용하여 컴포넌트를 오프라인으로 전환하십시오.
  3. LMIC를 오프라인으로 전환하려면 다음 CLI 명령을 실행합니다.

    명령에 대한 자세한 내용은 CLI Explorer를 참조하십시오.

  4. 케이블 커넥터 포트에서 케이블을 분리합니다. 구성 요소가 광섬유 케이블을 사용하는 경우 각 트랜시버와 각 케이블의 끝을 고무 안전 캡으로 즉시 커버합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.

  5. 케이블 관리 브래킷에서 케이블을 분리합니다.
  6. 케이블을 대상 포트에서 분리합니다.

LMIC에 케이블 설치

케이블을 설치하려면 다음을 수행합니다.

  1. LMIC에서 사용하는 케이블 유형에 대한 길이를 준비하십시오.
  2. 케이블 커넥터 포트가 고무 안전 플러그로 덮인 경우 플러그를 분리합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.

  3. 컴포넌트 면판의 케이블 커넥터 포트에 케이블 커넥터를 삽입합니다.
  4. 케이블 관리 브래킷에 케이블을 배치하여 스트레스 지점을 빼거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에서 케이블에 스트레스가 나는 케이블이 매달려 있는 고정 루프를 허용하지 마십시오.

    주의:

    최소 굽힘 반경 이상으로 광섬유 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  5. 케이블의 다른 쪽 끝을 대상 포트에 삽입합니다.
  6. 추가 케이블에 대해 이전 단계를 반복합니다.
  7. 구성 요소가 오프라인 상태인 경우(장애 표시기 LED가 켜져 있는 경우) 다음 방법 중 하나를 사용하여 온라인으로 연결합니다.
  8. LMIC를 온라인으로 연결하려면 다음 명령을 실행하십시오.

    명령에 대한 자세한 내용은 CLI Explorer를 참조하십시오.

    정상 작동 표시기 LED는 구성 요소가 온라인임을 확인합니다. 또한 명령을 발행하여 올바른 LMIC 기능을 검증하거나 명령을 실행 show chassis fpc 하여 올바른 LMIC 기능을 검증할 수 있습니다 show chassis fpc pic-status .

SFP, SFP+또는 QSFP+ 트랜시버 교체

주니퍼 네트웍스 디바이스용 트랜시버는 핫 착착 및 핫 삽입 가능한 현장 교체 장치(FRU)입니다. 디바이스 전원을 끄거나 디바이스 기능을 중단하지 않고도 제거하고 교체할 수 있습니다.

트랜시버 제거

장치에서 트랜시버를 제거하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • 항정성 가방 또는 항스타트 매트

  • 트랜시버 및 광섬유 케이블 커넥터를 커버하는 고무 안전 캡

  • 포트 또는 교체 트랜시버를 덮기 위한 먼지 커버

참고:

트랜시버를 제거하거나 미디어 유형 구성을 변경한 후 인터페이스가 운영 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

트랜시버를 제거하려면 다음을 수행합니다.

  1. 평평하고 안정적인 표면에 항스타트 백 또는 항정성 매트를 놓습니다.
  2. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 ESD 지점에 연결합니다.
  3. 나중에 올바르게 다시 연결할 수 있도록 트랜시버에 연결된 케이블에 레이블을 지정합니다.
  4. 트랜시버에 연결된 케이블을 제거합니다( 파이버 옵틱 케이블 분리 참조). 광케이블을 분리한 직후, 트랜시버와 각 광케이블 커넥터의 끝을 고무 안전 캡으로 덮습니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    레이저 경고:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 트랜시버가 발견되지 않도록 하십시오. 고무 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 실수로 노출되는 것을 방지합니다.

  5. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에서 케이블을 배열하여 스트레스 지점을 빼거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.
    주의:

    최소 벤드 반경을 넘어 파이버 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  6. 손가락을 사용함으로써 트랜시버의 이젝터 레버를 열어 트랜시버의 잠금을 해제합니다.
    주의:

    이젝터가 클릭하는 소리가 들릴 때까지 이젝터 핸들을 완전히 열어야 합니다. 이를 통해 트랜시버가 손상되지 않도록 방지합니다.

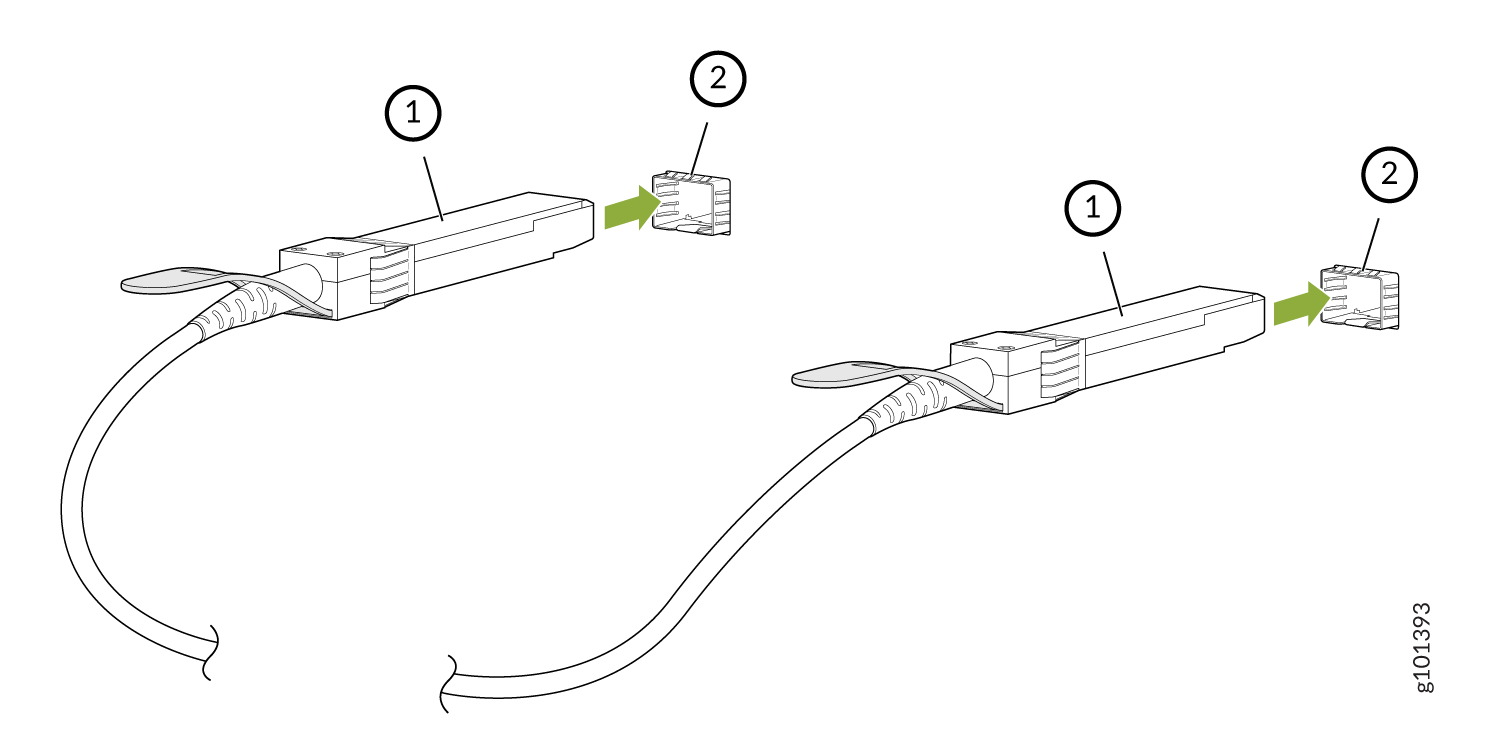

    그림 3 은 SFP 트랜시버를 제거하는 방법을 보여줍니다. 이 절차는 SFP+ 및 QSFP+ 트랜시버와 동일합니다.

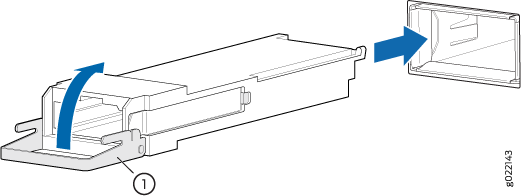

    그림 3: SFP(Small Form-Factor Pluggable) 트랜시버 Small Form-Factor Pluggable (SFP) Transceiver
  7. 트랜시버 이젝터 핸들을 잡고 인터페이스 포트에서 약 0.5 인치 (1.3cm ) 트랜시버를 당깁니다.
  8. 손가락을 사용하여 트랜시버의 본문을 잡고 나머지 방법을 인터페이스 포트에서 꺼냅니다.
  9. 트랜시버 위에 고무 안전 캡을 놓습니다.
  10. 제거된 트랜시버를 항정성 매트 또는 정전기 가방에 넣습니다.
  11. 빈 포트 위에 먼지 덮개를 놓거나 교체 트랜시버를 설치합니다.
주의:

섀시에서 트랜시버를 제거한 후, 트랜시버를 재인증하거나 다른 슬롯에 트랜시버를 삽입하기 전에 최소 30초 동안 기다려야 합니다.

트랜시버 설치

장치에 트랜시버를 설치하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

트랜시버를 커버할 수 있는 고무 안전 캡이 있는지 확인합니다.

참고:

트랜시버를 삽입하거나 미디어 유형 구성을 변경한 후 인터페이스가 운영 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 옵티컬 트랜시버 및 옵티컬 커넥터만 주니퍼 네트웍스 디바이스에서 사용하는 것이 좋습니다.

주의:

JTAC(Juniper Networks Technical Assistance Center)는 주니퍼에서 제공하는 옵티컬 모듈 및 케이블에 대한 완벽한 지원을 제공합니다. 그러나 JTAC는 주니퍼 네트웍스가 인증을 받지 못했거나 제공하지 않는 타사 옵티컬 모듈 및 케이블을 지원하지 않습니다. 타사 옵티컬 모듈 또는 케이블을 사용하는 주니퍼 디바이스를 실행하는 문제에 직면하는 경우, JTAC에서 타사 옵티컬 모듈 또는 케이블 사용과 관련하여 관찰된 문제가 없는 경우 호스트 관련 문제를 진단하는 데 도움을 줄 수 있습니다. JTAC 엔지니어는 타사 옵티컬 모듈 또는 케이블을 검사하고 필요한 경우 주니퍼에서 인증한 동급 구성 요소로 교체할 것을 요청할 수 있습니다.

고전력 소비(예: 코히런트 ZR 또는 ZR+)를 사용하는 타사 옵티컬 모듈은 잠재적으로 호스트 장비의 수명을 저하시키거나 열손상을 야기할 수 있습니다. 타사 옵티컬 모듈 또는 케이블 사용으로 인한 호스트 장비의 손상은 사용자의 책임입니다. 주니퍼 네트웍스는 이러한 사용으로 인한 피해에 대해 어떠한 책임도 지지 않습니다.

트랜시버를 설치하려면 다음을 수행합니다.

  1. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  2. 트랜시버를 가방에서 분리합니다.
  3. 각 트랜시버가 고무 안전 캡으로 덮여 있는지 확인합니다. 그렇지 않은 경우 트랜시버에 안전 캡을 덮습니다.
    레이저 경고:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 트랜시버가 발견되지 않도록 하십시오. 고무 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 실수로 노출되는 것을 방지합니다.

  4. 양손을 사용하여 트랜시버를 빈 포트에 조심스럽게 놓습니다. 커넥터는 섀시를 마주봐야 합니다.
    주의:

    트랜시버를 포트로 슬라이드하기 전에 트랜시버가 올바르게 정렬되었는지 확인합니다. 잘못된 구성으로 인해 핀이 구부러져 트랜시버를 사용할 수 없게 만들 수 있습니다.

  5. 트랜시버가 완전히 앉을 때까지 밀어 넣습니다. 트랜시버를 완전히 삽입할 수 없는 경우 커넥터가 올바른 방향으로 향하고 있는지 확인합니다.

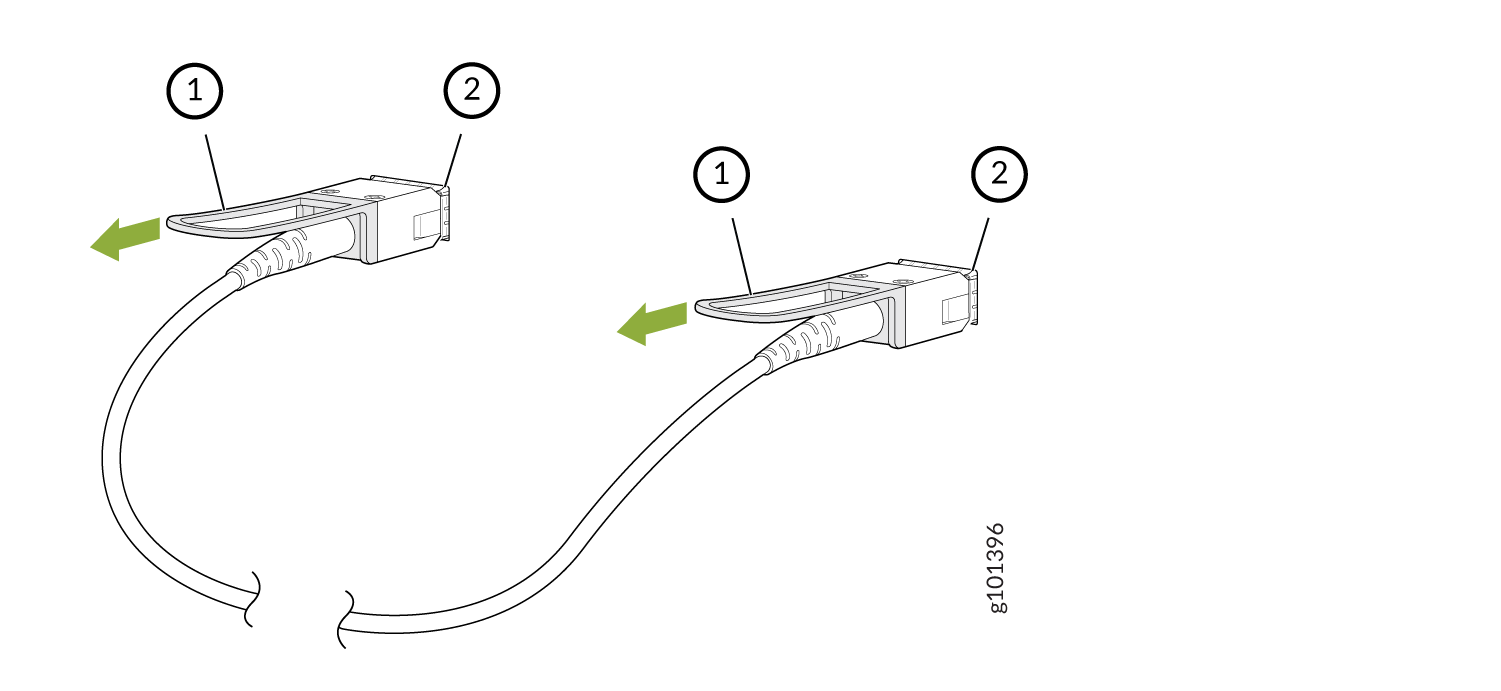

    그림 4: 트랜시버 Install a Transceiver 설치
      1
    이젝터 레버

  6. 트랜시버의 이젝터 핸들을 닫습니다.
  7. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거합니다. 트랜시버에 케이블을 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

QSFP28 트랜시버 교체

28Gbps QSFP28(Quad Small Form-factor Pluggable) 트랜시버는 핫 삽입 및 핫 탈착이 가능합니다. QSFP28 트랜시버를 제거해도 라우터 작동이 중단되지는 않지만 제거된 QSFP28 트랜시버는 더 이상 데이터를 수신하거나 전송하지 않습니다.

QSFP28 트랜시버 제거

장치에서 트랜시버를 제거하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • 항정성 가방 또는 항스타트 매트

  • 트랜시버 및 광섬유 케이블 커넥터를 커버하는 고무 안전 캡

  • 포트 또는 교체 트랜시버를 덮기 위한 먼지 커버

주니퍼 네트웍스 디바이스용 트랜시버는 핫 착착 및 핫 삽입 가능한 현장 교체 장치(FRU)입니다. 디바이스 전원을 끄거나 디바이스 기능을 중단하지 않고도 제거하고 교체할 수 있습니다.

참고:

트랜시버를 삽입하거나 미디어 유형 구성을 변경한 후 인터페이스가 운영 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 옵티컬 트랜시버 및 옵티컬 커넥터만 주니퍼 네트웍스 디바이스에서 사용하는 것이 좋습니다.

QSFP28 트랜시버를 제거하려면( 그림 5 참조):

  1. 정전기 가방이나 항정성 매트를 평평하고 안정적인 표면에 놓아 QSFP28 트랜시버를 받습니다. QSFP28 트랜시버와 케이블을 위한 고무 안전 캡을 준비하십시오.
  2. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 ESD 지점에 연결합니다.
  3. 나중에 올바른 QSFP28 트랜시버에 케이블을 다시 연결할 수 있도록 QSFP28 트랜시버에 연결된 케이블에 레이블을 지정합니다.
  4. 트랜시버에서 케이블을 분리합니다. 즉시 고무 안전 캡으로 트랜시버와 케이블 끝을 덮습니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.

  5. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에서 케이블을 배열하여 스트레스 지점을 빼거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.
    주의:

    최소 벤드 반경을 넘어 파이버 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  6. 트랜시버의 고무 손잡이를 똑바로 뒤로 당깁니다.

    트랜시버의 잠금 핀이 트랜시버를 자동으로 해제합니다.

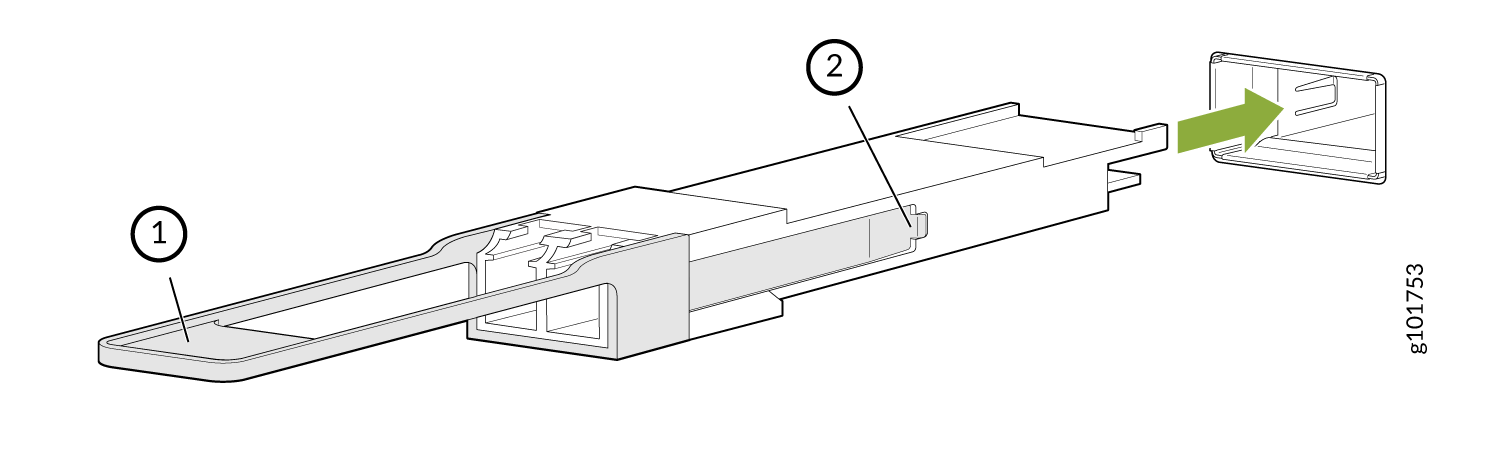

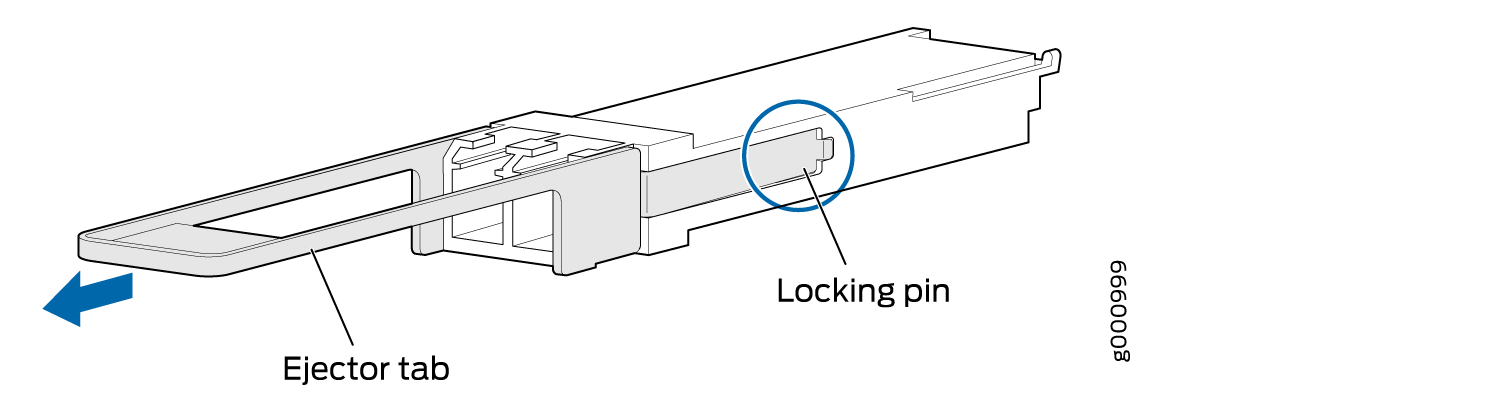

    그림 5: 28Gbps QSFP28(Quad Small Form-Factor Pluggable) 트랜시버 28-Gbps Quad Small Form-Factor Pluggable (QSFP28) Transceiver
  7. 트랜시버를 항정성 매트나 정전기 가방에 넣습니다.
  8. 빈 포트 위에 먼지 덮개를 놓거나 교체 트랜시버를 설치합니다.

QSFP28 트랜시버 설치

장치에 트랜시버를 설치하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

트랜시버를 커버할 수 있는 고무 안전 캡이 있는지 확인합니다.

주니퍼 네트웍스 디바이스용 트랜시버는 핫-탈착 가능하며 핫 삽입 가능한 FRU(Field-Replaceable Unit): 디바이스 전원을 끄거나 장치 기능을 중단하지 않고도 제거 및 교체할 수 있습니다.

참고:

트랜시버를 삽입하거나 미디어 유형 구성을 변경한 후 인터페이스가 운영 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 옵티컬 트랜시버 및 옵티컬 커넥터만 주니퍼 네트웍스 디바이스에서 사용하는 것이 좋습니다.

주의:

JTAC(Juniper Networks Technical Assistance Center)는 주니퍼에서 제공하는 옵티컬 모듈 및 케이블에 대한 완벽한 지원을 제공합니다. 그러나 JTAC는 주니퍼 네트웍스가 인증을 받지 못했거나 제공하지 않는 타사 옵티컬 모듈 및 케이블을 지원하지 않습니다. 타사 옵티컬 모듈 또는 케이블을 사용하는 주니퍼 디바이스를 실행하는 문제에 직면하는 경우, JTAC에서 타사 옵티컬 모듈 또는 케이블 사용과 관련하여 관찰된 문제가 없는 경우 호스트 관련 문제를 진단하는 데 도움을 줄 수 있습니다. JTAC 엔지니어는 타사 옵티컬 모듈 또는 케이블을 검사하고 필요한 경우 주니퍼에서 인증한 동급 구성 요소로 교체할 것을 요청할 수 있습니다.

고전력 소비(예: 코히런트 ZR 또는 ZR+)를 사용하는 타사 옵티컬 모듈은 잠재적으로 호스트 장비의 수명을 저하시키거나 열손상을 야기할 수 있습니다. 타사 옵티컬 모듈 또는 케이블 사용으로 인한 호스트 장비의 손상은 사용자의 책임입니다. 주니퍼 네트웍스는 이러한 사용으로 인한 피해에 대해 어떠한 책임도 지지 않습니다.

대체 QSFP28 트랜시버를 설치하려면( 그림 6 참조):

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 ESD 지점에 연결합니다.
  2. 고무 안전 캡이 QSFP28 트랜시버를 덮는지 확인합니다. 그렇지 않은 경우 트랜시버에 안전 캡을 덮습니다.
  3. QSFP28 커넥터가 적절한 방향을 향할 수 있도록 트랜시버를 포트 앞에 두십시오.

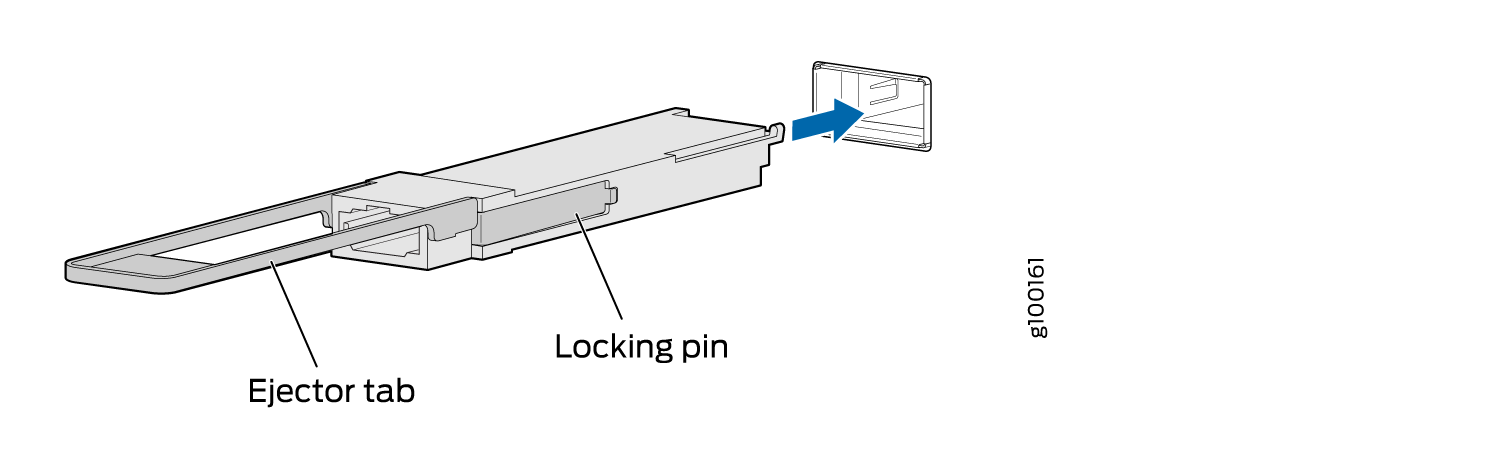

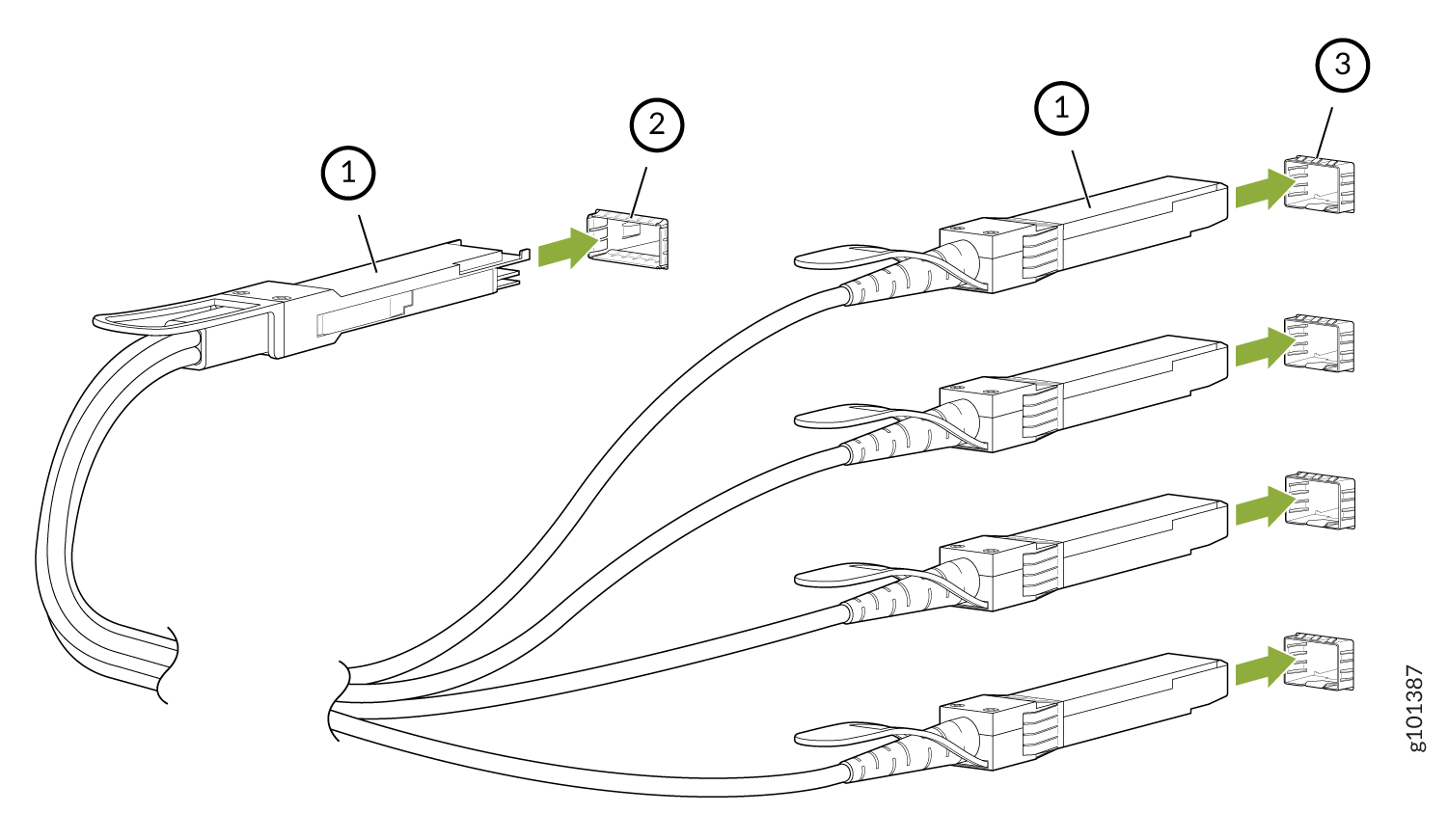

    그림 6: QSFP28 트랜시버 Install a QSFP28 Transceiver 설치
  4. 잠금 핀이 제자리에 고정될 때까지 트랜시버를 슬롯에 밀어 넣습니다. 저항이 있는 경우 트랜시버를 제거하고 대칭 전환하여 커넥터가 다른 방향으로 향하게 합니다.
  5. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거하고 트랜시버에 케이블을 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.

  6. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에 케이블을 배열하여 케이블이 응력 지점을 빼거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에서 케이블에 대한 스트레스가 있는 케이블의 고정 루프가 매달려 있는 것을 허용하지 마십시오.

    주의:

    최소 벤드 반경을 넘어 파이버 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  7. 라우터의 상태 LED가 QSFP28 트랜시버가 올바르게 작동하는지 확인합니다. 또한 명령을 실행 show chassis fpc pic-status 하여 인터페이스 포트가 작동하는지 확인할 수도 있습니다.

QSFP56-DD 트랜시버 교체

요약

400Gbps QSFP56-DD(Quad Small Form-factor Pluggable) 트랜시버는 핫 삽입 및 핫 탈착이 가능합니다. 트랜시버는 100Gbps PAM4 변조로 작동하는 4개의 옵티컬 레인으로 최대 400Gbps의 솔루션을 제공합니다. QSFP-DD MSA(DD = 이중 밀도)를 준수합니다. QSFP56-DD 트랜시버를 제거해도 라우터 작동이 중단되지는 않지만 제거된 QSFP56-DD 트랜시버는 더 이상 데이터를 수신하거나 전송하지 않습니다.

QSFP56-DD 트랜시버 제거

장치에서 트랜시버를 제거하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • 항정성 가방 또는 항스타트 매트

  • 트랜시버 및 광섬유 케이블 커넥터를 커버하는 고무 안전 캡

  • 포트 또는 교체 트랜시버를 덮기 위한 먼지 커버

주니퍼 네트웍스 디바이스용 트랜시버는 핫 착착 및 핫 삽입 가능한 현장 교체 장치(FRU)입니다. 디바이스 전원을 끄거나 디바이스 기능을 중단하지 않고도 제거하고 교체할 수 있습니다.

참고:

트랜시버를 삽입하거나 미디어 유형 구성을 변경한 후 인터페이스가 운영 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 옵티컬 트랜시버 및 옵티컬 커넥터만 주니퍼 네트웍스 디바이스에서 사용하는 것이 좋습니다.

QSFP56-DD 트랜시버를 제거하려면( 그림 7 참조):

  1. 정전기 가방이나 항정성 매트를 평평하고 안정적인 표면에 놓아 QSFP56-DD 트랜시버를 받습니다. QSFP56-DD 트랜시버와 케이블을 위한 고무 안전 캡을 준비하십시오.
  2. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 ESD 지점에 연결합니다.
  3. QSFP56-DD 트랜시버에 연결된 케이블에 레이블을 지정하여 나중에 케이블을 올바른 QSFP56-DD 트랜시버에 다시 연결할 수 있습니다.
  4. 트랜시버에서 케이블을 분리합니다. 즉시 고무 안전 캡으로 트랜시버와 케이블 끝을 덮습니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.

  5. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에서 케이블을 배열하여 스트레스 지점을 빼거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.
    주의:

    최소 벤드 반경을 넘어 파이버 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  6. 트랜시버의 고무 손잡이를 똑바로 뒤로 당깁니다.

    트랜시버의 잠금 핀이 트랜시버를 자동으로 해제합니다.

    그림 7: 400Gbps QSFP56-DD(Quad Small Form-Factor Pluggable) 트랜시버 400-Gbps Quad Small Form-Factor Pluggable (QSFP56-DD) Transceiver
  7. 트랜시버를 항정성 매트나 정전기 가방에 넣습니다.
  8. 빈 포트 위에 먼지 덮개를 놓거나 교체 트랜시버를 설치합니다.

QSFP56-DD 트랜시버 설치

장치에 트랜시버를 설치하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

트랜시버를 커버할 수 있는 고무 안전 캡이 있는지 확인합니다.

주니퍼 네트웍스 디바이스용 트랜시버는 핫-탈착 가능하며 핫 삽입 가능한 FRU(Field-Replaceable Unit): 디바이스 전원을 끄거나 장치 기능을 중단하지 않고도 제거 및 교체할 수 있습니다.

참고:

트랜시버를 삽입하거나 미디어 유형 구성을 변경한 후 인터페이스가 운영 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 옵티컬 트랜시버 및 옵티컬 커넥터만 주니퍼 네트웍스 디바이스에서 사용하는 것이 좋습니다.

주의:

JTAC(Juniper Networks Technical Assistance Center)는 주니퍼에서 제공하는 옵티컬 모듈 및 케이블에 대한 완벽한 지원을 제공합니다. 그러나 JTAC는 주니퍼 네트웍스가 인증을 받지 못했거나 제공하지 않는 타사 옵티컬 모듈 및 케이블을 지원하지 않습니다. 타사 옵티컬 모듈 또는 케이블을 사용하는 주니퍼 디바이스를 실행하는 문제에 직면하는 경우, JTAC에서 타사 옵티컬 모듈 또는 케이블 사용과 관련하여 관찰된 문제가 없는 경우 호스트 관련 문제를 진단하는 데 도움을 줄 수 있습니다. JTAC 엔지니어는 타사 옵티컬 모듈 또는 케이블을 검사하고 필요한 경우 주니퍼에서 인증한 동급 구성 요소로 교체할 것을 요청할 수 있습니다.

고전력 소비(예: 코히런트 ZR 또는 ZR+)를 사용하는 타사 옵티컬 모듈은 잠재적으로 호스트 장비의 수명을 저하시키거나 열손상을 야기할 수 있습니다. 타사 옵티컬 모듈 또는 케이블 사용으로 인한 호스트 장비의 손상은 사용자의 책임입니다. 주니퍼 네트웍스는 이러한 사용으로 인한 피해에 대해 어떠한 책임도 지지 않습니다.

대체 QSFP56-DD 트랜시버를 설치하려면( 그림 7 참조):

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 ESD 지점에 연결합니다.
  2. 고무 안전 캡이 QSFP56-DD 트랜시버를 덮는지 확인합니다. 그렇지 않은 경우 트랜시버에 안전 캡을 덮습니다.
  3. QSFP56-DD 커넥터가 적절한 방향으로 향할 수 있도록 트랜시버를 포트 앞에 두십시오.
    그림 8: 400Gbps QSFP56-DD(Quad Small Form-Factor Pluggable) 트랜시버 400-Gbps Quad Small Form-Factor Pluggable (QSFP56-DD) Transceiver
  4. 잠금 핀이 제자리에 고정될 때까지 트랜시버를 슬롯에 밀어 넣습니다. 저항이 있는 경우 트랜시버를 제거하고 대칭 전환하여 커넥터가 다른 방향으로 향하게 합니다.
  5. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거하고 트랜시버에 케이블을 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.

    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.

  6. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에 케이블을 배열하여 케이블이 응력 지점을 빼거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에서 케이블에 대한 스트레스가 있는 케이블의 고정 루프가 매달려 있는 것을 허용하지 마십시오.

    주의:

    최소 벤드 반경을 넘어 파이버 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  7. 라우터의 상태 LED가 QSFP56-DD 트랜시버가 올바르게 작동하는지 확인합니다. 또한 명령을 실행 show chassis fpc pic-status 하여 인터페이스 포트가 작동하는지 확인할 수도 있습니다.

활성 옵티컬 케이블 유지

활성 광 케이블(AOC)은 각 끝에 트랜시버가 사전 부착된 광섬유 케이블입니다.

활성 옵티컬 케이블의 분리

디바이스에서 활성 광 케이블(AOC)을 분리하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • 케이블이 연결된 모든 포트에서 케이블의 연결을 끊는 경우, 항정 가방 또는 항정 매트로 케이블을 저장합니다.

  • 장비의 포트나 교체 케이블을 커버하는 고무 안전 캡

  • 케이블 끝부에서 트랜시버를 커버하는 고무 안전 캡

  • 정전 방전(ESD) 접지 스트랩(제공되지 않음)

활성 옵티컬 케이블의 연결을 끊려면 다음을 수행합니다.

  1. 다음 명령을 발행하여 케이블이 연결된 포트를 비활성화합니다.
  2. 연결된 두 포트에서 케이블을 분리하는 경우, 정전기 방지 백 또는 항정 매트를 평평하고 안정적인 표면에 놓습니다.
  3. 맨 손목에 ESD 손목 끈의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  4. 케이블을 올바르게 다시 연결할 수 있도록 케이블에 레이블을 지정합니다.
    주의:

    케이블을 연결하거나 연결을 끊을 때를 제외하고는 트랜시버가 케이블 끝에 놓아 두지 마십시오. 고무 안전 캡은 트랜시버를 깨끗하고 보호합니다.

    케이블을 최소 벤드 반경 이상으로 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

    케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에 케이블이 가해져 고정된 케이블이 매달려 있는 것을 허용하지 마십시오.

  5. 손가락을 사용하여 케이블에 연결된 트랜시버의 탭을 당겨 분리합니다( 그림 9그림 10 참조).

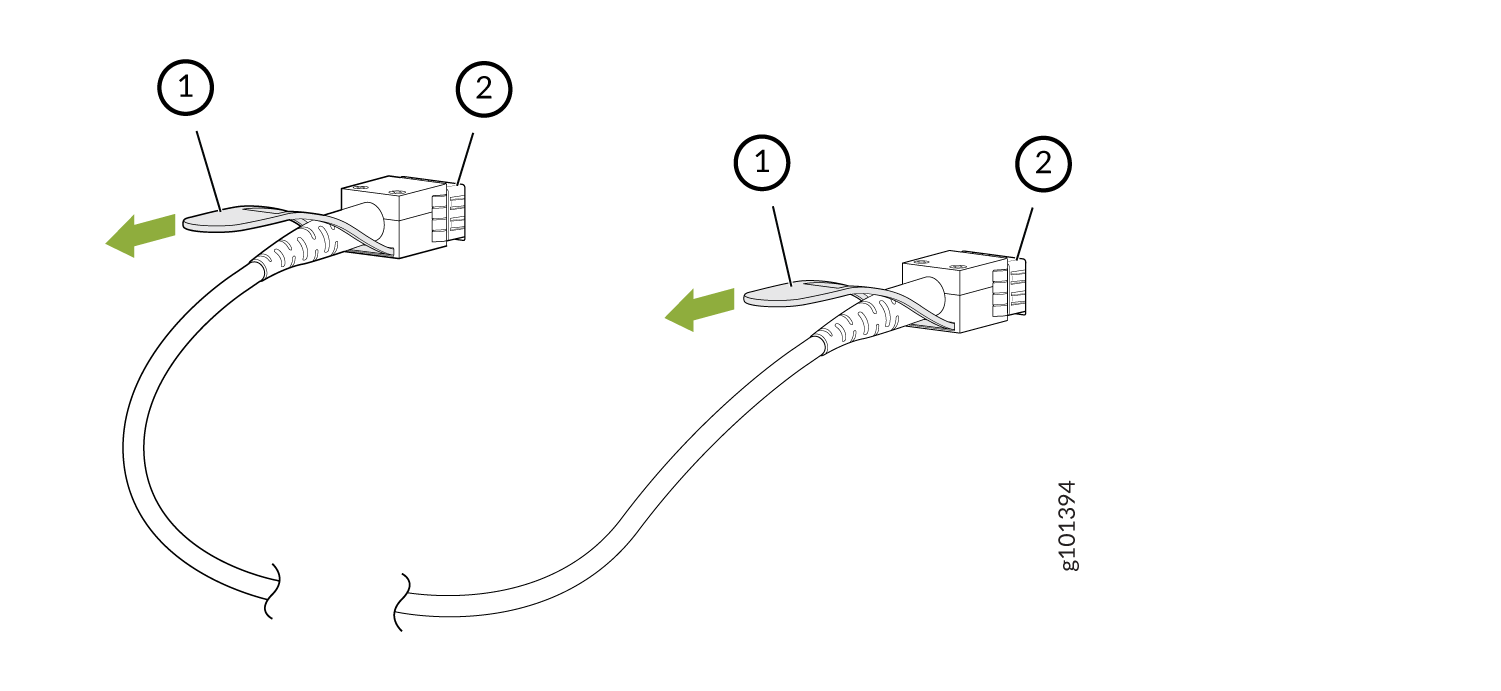

    그림 9: SFP28 또는 SFP+ 활성 옵티컬 케이블 Disconnect an SFP28 or SFP+ Active Optical Cable 의 분리
      1
    트랜시버 풀 탭
      2개
    디바이스의 포트

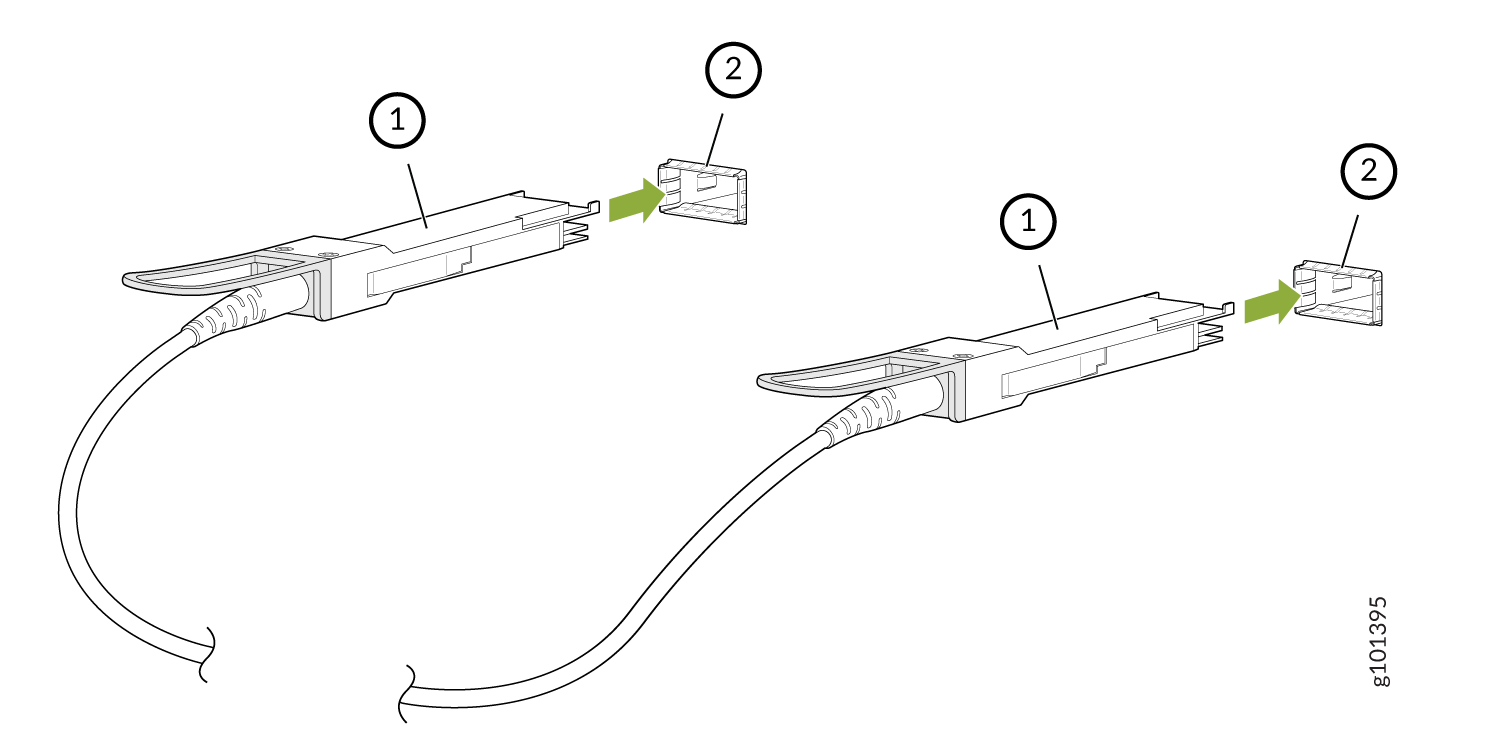

    그림 10: QSFP28 또는 QSFP+ 활성 옵티컬 케이블 Disconnect a QSFP28 or QSFP+ Active Optical Cable 의 분리
      1
    트랜시버 풀 탭
      2개
    디바이스의 포트
  6. 트랜시버를 잡고 포트에서 약 0.5 인치(1.3cm ) 직진합니다.
    주의:

    트랜시버의 ESD 손상을 방지하기 위해 트랜시버 끝에 있는 커넥터 핀에 닿지 마십시오.

  7. 손가락을 사용하여 트랜시버의 몸을 잡고 포트에서 똑바로 당깁니다.
  8. 트랜시버에 고무 안전 캡을 덮습니다.
  9. 연결된 두 포트에서 케이블을 분리하는 경우, 케이블을 항스타트 백이나 고정된 표면에 고정식 매트에 놓습니다.

직접 연결 AIC를 제외한 다른 유형의 AIC의 연결을 끊는 절차는 이 항목에서 설명한 절차와 동일합니다.

활성 옵티컬 케이블 연결

AOC를 장치에 연결하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

주의:

트랜시버의 정전기 방전(ESD) 손상을 방지하기 위해 트랜시버 끝에 있는 커넥터 핀에 닿지 마십시오.

ESD 접지 스트랩이 있는지 확인합니다(제공되지 않음).

참고:

케이블을 연결하거나 미디어 유형 구성을 변경한 후 인터페이스가 작동 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 케이블만 주니퍼 네트웍스 장비와 함께 사용하는 것이 좋습니다.

주의:

타사 옵틱 또는 케이블을 사용하는 주니퍼 네트웍스 디바이스를 실행하는 데 문제가 있는 경우 JTAC(Juniper Networks Technical Assistance Center)를 통해 문제의 근원을 진단할 수 있습니다. JTAC 엔지니어는 타사 옵틱 또는 케이블을 확인하고 해당 장비에 적합한 동급 주니퍼 네트웍스 옵틱 또는 케이블로 교체할 것을 권장할 수 있습니다.

활성 옵티컬 케이블을 연결하려면 다음을 수행합니다.

  1. 맨 손목에 ESD 손목 끈의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  2. 케이블을 가방에서 분리합니다.
    주의:

    케이블을 연결하거나 연결을 끊을 때를 제외하고는 트랜시버가 케이블 끝에 놓아 두지 마십시오. 고무 안전 캡은 트랜시버를 깨끗하고 보호합니다.

  3. 케이블에 부착된 트랜시버에 고무 안전 캡이 부착된 경우 뚜껑을 벗습니다. 한도를 절약하십시오.
  4. 장비의 포트에 고무 안전 캡이 있는 경우 캡을 제거합니다. 한도를 절약하십시오. 케이블을 핫 스왑 교체하는 경우 새 케이블을 설치하기 전에 포트에서 케이블을 제거한 후 10 초 이상 기다려야 합니다.
    주의:

    트랜시버를 포트로 슬라이드하기 전에 트랜시버가 올바르게 정렬되었는지 확인합니다. 잘못된 구성으로 인해 핀이 구부러져 케이블을 사용할 수 없게 만들 수 있습니다.

    케이블을 최소 벤드 반경 이상으로 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

    케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에 케이블이 가해져 고정된 케이블이 매달려 있는 것을 허용하지 마십시오.

  5. 양손을 사용함으로써 빈 포트에 트랜시버를 조심스럽게 삽입하십시오. 커넥터는 섀시를 마주봐야 합니다. 트랜시버가 완전히 앉을 때까지 부드럽게 밀어 넣습니다( 그림 11그림 12 참조).
    그림 11: SFP28 또는 SFP+ 활성 옵티컬 케이블 연결 Connect an SFP28 or SFP+ Active Optical Cable
      1
    트랜시버
      2개
    디바이스의 포트
    그림 12: QSFP28 또는 QSFP+ 활성 옵티컬 케이블 연결 Connect a QSFP28 or QSFP+ Active Optical Cable
      1
    트랜시버
      2개
    디바이스의 포트
  6. 케이블이 연결되어야 하는 모든 포트에 대해 5단계를 반복합니다.
  7. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에 케이블을 배열하여 케이블이 응력 지점을 빼거나 발생시키는 것을 방지합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.

직접 연결 AIC를 제외한 다른 유형의 AIC를 연결하는 절차는 이 항목에서 설명한 절차와 동일합니다.

브레이크아웃 케이블 유지

브레이크아웃 케이블에는 하나의 트랜시버가 한 쪽 끝에 미리 부착되고 다른 쪽 끝에는 두 개 이상의 트랜시버가 미리 부착되어 있습니다. 케이블을 사용하여 포트를 채널화하고 인터페이스 수를 늘릴 수 있습니다. 예를 들어, 브레이크아웃 케이블을 연결하고 해당 포트를 네트워크 포트로 구성할 때 CLI 구성을 사용하여 EX4400 스위치의 후면 패널에서 QSFP28 포트를 채널화할 수 있습니다( 포트 설정 참조).

브레이크아웃 케이블 연결 끊기

브레이크아웃 케이블을 장치에서 분리하기 전에 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • 케이블이 연결된 모든 포트에서 케이블의 연결을 끊는 경우, 항정 가방 또는 항정 매트로 케이블을 저장합니다.

  • 장비의 포트나 교체 케이블을 커버하는 고무 안전 캡

  • 케이블 끝부에서 트랜시버를 커버하는 고무 안전 캡

  • 정전 방전(ESD) 접지 스트랩(제공되지 않음)

브레이크아웃 케이블의 연결을 끊려면 다음을 수행합니다.

  1. 다음 명령을 발행하여 케이블이 연결된 포트를 비활성화합니다.
  2. 연결된 모든 장치에서 케이블을 분리하는 경우, 정전기 방지 백이나 항정 매트를 평평하고 안정적인 표면에 놓습니다.
  3. 맨 손목에 ESD 손목 끈의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  4. 케이블을 올바르게 다시 연결할 수 있도록 케이블에 레이블을 지정합니다.
    주의:

    케이블을 연결하거나 연결을 끊을 때를 제외하고는 트랜시버가 케이블 끝에 놓아 두지 마십시오. 고무 안전 캡은 트랜시버를 깨끗하고 보호합니다.

    케이블을 최소 벤드 반경 이상으로 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

    케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에 케이블이 가해져 고정된 케이블이 매달려 있는 것을 허용하지 마십시오.

  5. 손가락을 사용하여 케이블에 연결된 트랜시버의 탭을 당겨 분리합니다( 그림 13 참조).

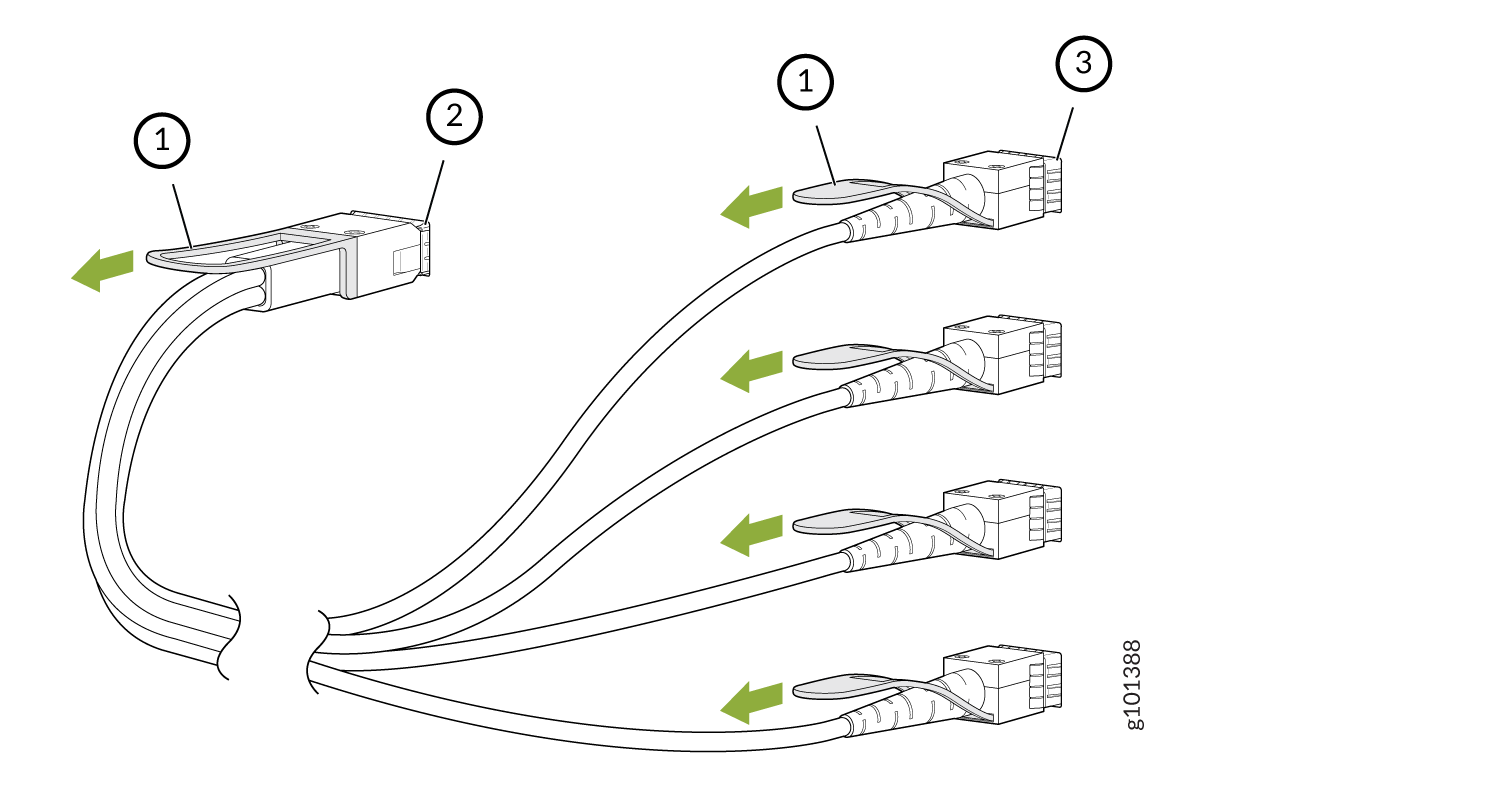

    그림 13: 브레이크아웃 케이블 Disconnect a Breakout Cable 분리
      1
    트랜시버 풀 탭
      3
    다른 쪽 끝에 있는 포트
      2개
    디바이스의 채널화된 포트

  6. 트랜시버를 잡고 포트에서 약 0.5 인치(1.3cm ) 직진합니다.
    주의:

    트랜시버의 ESD 손상을 방지하기 위해 트랜시버 끝에 있는 커넥터 핀에 닿지 마십시오.

  7. 손가락을 사용하여 트랜시버의 몸을 잡고 포트에서 똑바로 당깁니다.
  8. 트랜시버에 고무 안전 캡을 덮습니다.
  9. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에서 케이블을 배열하여 스트레스 지점을 빼거나 발생시키는 것을 방지합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.
  10. 연결된 모든 장치에서 케이블을 분리하는 경우, 케이블을 항스타트 백이나 고정된 표면에 고정식 매트에 놓습니다.

다른 유형의 브레이크아웃 케이블을 분리하는 절차는 이 항목에서 설명한 절차와 동일합니다.

브레이크아웃 케이블 연결

주의:

트랜시버의 ESD 손상을 방지하기 위해 트랜시버 끝에 있는 커넥터 핀에 닿지 마십시오.

활성 광 브레이크아웃 케이블을 장치에 연결하는 경우 레이저의 안전한 처리를 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

정전 방전(ESD) 접지 스트랩(제공되지 않음)이 있는지 확인합니다.

참고:

케이블을 연결하거나 미디어 유형 구성을 변경한 후 인터페이스가 작동 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 케이블만 주니퍼 네트웍스 장비와 함께 사용하는 것이 좋습니다.

주의:

타사 옵틱 또는 케이블을 사용하는 주니퍼 네트웍스 디바이스를 실행하는 데 문제가 있는 경우 JTAC(Juniper Networks Technical Assistance Center)를 통해 문제의 근원을 진단할 수 있습니다. JTAC 엔지니어는 타사 옵틱 또는 케이블을 확인하고 해당 장비에 적합한 동급 주니퍼 네트웍스 옵틱 또는 케이블로 교체할 것을 권장할 수 있습니다.

브레이크아웃 케이블을 연결하려면 다음을 수행합니다.

  1. 맨 손목에 ESD 손목 끈의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  2. 케이블을 가방에서 분리합니다.
    주의:

    케이블을 연결하거나 연결을 끊을 때를 제외하고는 트랜시버가 케이블 끝에 놓아 두지 마십시오. 고무 안전 캡은 트랜시버를 깨끗하고 보호합니다.

  3. 케이블에 부착된 트랜시버에 고무 안전 캡이 부착된 경우 뚜껑을 벗습니다. 한도를 절약하십시오.
  4. 장비의 포트에 고무 안전 캡이 있는 경우 캡을 제거합니다. 한도를 절약하십시오. 케이블을 핫 스왑 교체하는 경우 새 케이블을 설치하기 전에 포트에서 케이블을 제거한 후 10 초 이상 기다려야 합니다.
    주의:

    트랜시버를 포트로 슬라이드하기 전에 트랜시버가 올바르게 정렬되었는지 확인합니다. 잘못된 구성으로 인해 핀이 구부러져 케이블을 사용할 수 없게 만들 수 있습니다.

    케이블을 최소 벤드 반경 이상으로 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

    케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에 케이블이 가해져 고정된 케이블이 매달려 있는 것을 허용하지 마십시오.

  5. 양손을 사용함으로써 빈 포트에 트랜시버를 조심스럽게 삽입하십시오. 커넥터는 섀시를 마주봐야 합니다. 트랜시버가 완전히 앉을 때까지 부드럽게 밀어 넣습니다( 그림 14 참조).
    그림 14: 브레이크아웃 케이블 Connect a Breakout Cable 연결
      1
    트랜시버
      3
    다른 쪽 끝에 있는 포트
      2개
    디바이스의 채널화된 포트

  6. 케이블이 연결되어야 하는 모든 포트에 대해 5단계를 반복합니다.
  7. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에 케이블을 배열하여 케이블이 응력 지점을 빼거나 발생시키는 것을 방지합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.

다른 유형의 브레이크아웃 케이블을 연결하는 절차는 이 항목에서 설명한 절차와 동일합니다.

직접 연결 케이블 유지

직접 연결 케이블에는 각 엔드에 사전 연결된 트랜시버가 있습니다.

DSA(Direct Attach Cable) 분리

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • 케이블이 연결된 두 포트에서 케이블을 분리하는 경우, 정전기 방지 백 또는 항정 매트로 케이블을 저장합니다.

  • 장비의 포트나 교체 케이블을 커버하는 고무 안전 캡

  • 케이블 끝부에서 트랜시버를 커버하는 고무 안전 캡

  • 정전 방전(ESD) 접지 스트랩(제공되지 않음)

직접 연결 케이블의 연결을 끊려면 다음을 수행합니다.

  1. 다음 명령을 발행하여 케이블이 연결된 포트를 비활성화합니다.
  2. 연결된 두 포트에서 케이블을 분리하는 경우, 정전기 방지 백 또는 항정 매트를 평평하고 안정적인 표면에 놓습니다.
  3. 맨 손목에 ESD 손목 끈의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  4. 케이블을 올바르게 다시 연결할 수 있도록 케이블에 레이블을 지정합니다.
    주의:

    케이블을 연결하거나 연결을 끊을 때를 제외하고는 트랜시버가 케이블 끝에 놓아 두지 마십시오. 고무 안전 캡은 트랜시버를 깨끗하고 보호합니다.

    케이블을 최소 벤드 반경 이상으로 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

    케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에 케이블이 가해져 고정된 케이블이 매달려 있는 것을 허용하지 마십시오.

  5. 손가락을 사용하여 케이블에 연결된 트랜시버의 탭을 당겨 분리합니다( 그림 15그림 16 참조).
    그림 15: SFP28 또는 SFP+ 직접 연결 케이블 Disconnect an SFP28 or SFP+ Direct Attach Cable 의 분리
      1
    트랜시버 풀 탭
      2개
    디바이스의 포트
    그림 16: SFP28, SFP+또는 QSFP-DD DD 직접 연결 케이블 Disconnect a SFP28, SFP+, or QSFP-DD Direct Attach Cable 의 분리
      1
    트랜시버 풀 탭
      2개
    디바이스의 포트
  6. 트랜시버를 잡고 포트에서 약 0.5 인치(1.3cm ) 직진합니다.
    주의:

    트랜시버의 ESD 손상을 방지하기 위해 트랜시버 끝에 있는 커넥터 핀에 닿지 마십시오.

  7. 손가락을 사용하여 트랜시버의 몸을 잡고 포트에서 똑바로 당깁니다.
  8. 트랜시버에 고무 안전 캡을 덮습니다.
  9. 연결된 두 포트에서 케이블을 분리하는 경우, 케이블을 항스타트 백이나 고정된 표면에 고정식 매트에 놓습니다.

직접 연결 브레이크아웃 케이블을 제외한 다른 유형의 직접 연결 케이블의 연결을 끊는 절차는 이 항목에서 설명한 절차와 동일합니다.

직접 연결 케이블 연결

주의:

트랜시버의 ESD 손상을 방지하기 위해 트랜시버 끝에 있는 커넥터 핀에 닿지 마십시오.

ESD 접지 스트랩이 있는지 확인합니다(제공되지 않음).

참고:

케이블을 연결하거나 미디어 유형 구성을 변경한 후 인터페이스가 작동 명령을 표시할 때까지 6 초 동안 기다려야 합니다.

참고:

주니퍼 네트웍스에서 구입한 케이블만 주니퍼 네트웍스 장비와 함께 사용하는 것이 좋습니다.

주의:

타사 옵틱 또는 케이블을 사용하는 주니퍼 네트웍스 디바이스를 실행하는 데 문제가 있는 경우 JTAC(Juniper Networks Technical Assistance Center)를 통해 문제의 근원을 진단할 수 있습니다. JTAC 엔지니어는 타사 옵틱 또는 케이블을 확인하고 해당 장비에 적합한 동급 주니퍼 네트웍스 옵틱 또는 케이블로 교체할 것을 권장할 수 있습니다.

직접 연결 케이블을 연결하려면 다음을 수행합니다.

  1. 맨 손목에 ESD 손목 끈의 한쪽 끝을 감싸고 끈의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  2. 케이블을 가방에서 분리합니다.
    주의:

    케이블을 연결하거나 연결을 끊을 때를 제외하고는 트랜시버가 케이블 끝에 놓아 두지 마십시오. 고무 안전 캡은 트랜시버를 깨끗하고 보호합니다.

  3. 케이블에 부착된 트랜시버에 고무 안전 캡이 부착된 경우 뚜껑을 벗습니다. 한도를 절약하십시오.
  4. 장비의 포트에 고무 안전 캡이 있는 경우 캡을 제거합니다. 한도를 절약하십시오. 케이블을 핫 스왑 교체하는 경우 새 케이블을 설치하기 전에 포트에서 케이블을 제거한 후 10 초 이상 기다려야 합니다.
    주의:

    트랜시버를 포트로 슬라이드하기 전에 트랜시버가 올바르게 정렬되었는지 확인합니다. 잘못된 구성으로 인해 핀이 구부러져 케이블을 사용할 수 없게 만들 수 있습니다.

    케이블을 최소 벤드 반경 이상으로 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

    케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에 케이블이 가해져 고정된 케이블이 매달려 있는 것을 허용하지 마십시오.

  5. 양손을 사용함으로써 빈 포트에 트랜시버를 조심스럽게 삽입하십시오. 커넥터는 섀시를 마주봐야 합니다. 트랜시버가 완전히 앉을 때까지 부드럽게 밀어 넣습니다( 그림 17그림 18 참조).
    그림 17: SFP28 또는 SFP+ 직접 연결 케이블 Connect an SFP28 or SFP+ Direct Attach Cable 연결
      1
    트랜시버
      2개
    디바이스의 포트
    그림 18: SFP28, SFP+또는 QSFP-DD DD 직접 연결 케이블 Connect a SFP28, SFP+, or QSFP-DD Direct Attach Cable 연결
      1
    트랜시버
      2개
    디바이스의 포트
  6. 케이블이 연결되어야 하는 모든 포트에 대해 5단계를 반복합니다.
  7. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에 케이블을 배열하여 케이블이 응력 지점을 빼거나 발생시키는 것을 방지합니다. 케이블 관리 시스템에서는 여유 케이블을 깔끔하게 코일 루프(coiled loop)에 배치합니다. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.

직접 연결 브레이크아웃 케이블 이외에 다른 유형의 직접 연결 케이블을 연결하는 절차는 이 항목에서 설명한 절차와 동일합니다.
