VMware vSphereを使用したJuniper Security Directorの導入

始める前に

• VMware vSphereの使用に慣れていない場合は、 VMwareのドキュメント を参照し、適切なVMware vSphereバージョンを選択してください。

• VM のサイズを選択し、「 ハードウェア要件」を参照してください。

  、

  表 1: ESXi Server のハードウェア要件

  VM 構成	デバイス管理機能	ログ分析およびストレージ機能
  VM 構成 1 16 vCPU 80 GB の RAM 2.1 TBストレージ	最大 1000 台のデバイス デバイスあたり最大10,000のポリシールール デバイスあたり最大6000のNATルール デバイス/システムあたり最大1000 VPN	最大 17,000 ログ/秒 合計 2.1 TB のストレージのうち、1.5 TB がログ分析専用です。
  VM 構成 2 40個のvCPU 208 GBのRAM 4.2 TBストレージ	最大 3000 台のデバイス デバイスあたり最大20,000のポリシールール デバイスあたり最大10000 NATルール デバイス/システムあたり最大1500 VPN	最大 40,000 ログ/秒 合計 4.2 TB のストレージのうち、3.5 TB がログ分析専用です。
  手記： VMware ハイパーバイザー (ESXi) サーバーでのハイパースレッディングは推奨されません。CPU、RAM、およびストレージに専用のリソースを使用する必要があります。 リソースを共有することはお勧めしません。 必要に応じて、VM 構成 1 から VM 構成 2 に切り替えることができます。ただし、VM 構成 2 に切り替えると、VM 構成 1 に戻すことはできません。VMware vSphere で VM 構成を変更する手順については、「 VM 構成の変更」を参照してください。

• 4つの専用IPアドレスが必要であり、SMTP、NTP、およびDNSサーバーにアクセスできることを確認します( ソフトウェア要件を参照してください)。

  手記：

  デプロイが規制/エアギャップ環境の場合は、VM が IDP/アプリケーション署名のダウンロード signatures.juniper.net にもアクセスできることを確認します。

ステップ1:OVAとソフトウェアバンドルをダウンロードする

1. Juniper Security Director OVA(.ovaファイル)を https://support.juniper.net/support/downloads/?p=security-director-on-prem からWebサーバーまたはローカルマシンにダウンロードします。接続の問題を回避するには、OVA をローカル マシンに直接ダウンロードします。

2. Juniper Security Directorソフトウェアバンドル(.tgzファイル)を https://support.juniper.net/support/downloads/?p=security-director-on-prem からローカルマシンにダウンロードし、ステージングサーバーにファイルを転送します。

   ステージング サーバーは、ソフトウェア バンドルがダウンロードされ、VM からアクセスできる中間サーバーです。

   ステージング サーバーは、SCP(セキュア コピー プロトコル)を介した Juniper Security Director VM からのソフトウェア バンドルのダウンロードをサポートする必要があります。VM を展開する前に、SCP のユーザー名やパスワードなど、ステージング サーバーの詳細が必要です。

手順 2: VM をデプロイするStep 2: Deploy the VM

1. vSphere Client を開きます。

2. 仮想マシンの有効な親オブジェクトであるインベントリ オブジェクトを右クリックし、[ OVF テンプレートの展開] を選択します。

   図 1: OVF テンプレート のデプロイ

3. [ OVF テンプレートの選択 ] ページで、次の操作を行います。

   • OVA をダウンロードした Web サーバの OVA URL を入力します。システムは、ソースの検証について警告する場合があります。「 はい」をクリックします。

     手記：

     ファイアウォール ルールによって vSphere クラスタからのイメージ アクセスがブロックされていないことを確認します。

     又は

   • [ ローカル ファイル ] オプションを選択し、[ ファイルのアップロード ] をクリックして、ローカル マシンから OVA ファイルを選択します。

   図2:OVFファイルの選択またはアップロード

4. [ 名前とフォルダーの選択 ] ページで、VM 名を入力し、VM の場所を選択します。

5. [ コンピューティング リソースの選択 ] ページで、VM をデプロイするホストのコンピューティング リソースを選択します。

6. [ 詳細の確認 ] ページで、プロビジョニングするリソースの詳細を確認します。

7. 「 使用許諾契約 」ページで、使用許諾契約に同意するチェック・ボックスを選択します。

8. [ ストレージの選択 ] ページで、構成のストレージと仮想ディスク形式を選択します。仮想ディスク形式をシック プロビジョニングとして使用し、容量が 1.5 TB 以上のストレージを選択することをお勧めします。

   手記：

   シンプロビジョニングはお勧めしません。シンプロビジョニングを選択し、実際に使用可能なディスク容量が少ない場合、ディスクがいっぱいになると、システムに問題が発生する可能性があります。

9. [ ネットワークの選択 ] ページで、静的アドレス指定の IP 割り当てを構成するネットワークを選択します。

10. [ テンプレートのカスタマイズ ]ページで、Juniper Security DirectorオンプレミスOVAパラメータを設定します。

    手記：事前に [カスタム テンプレート] ページの詳細をすべて準備します。OVF テンプレートは 6 分から 7 分後にタイムアウトします。

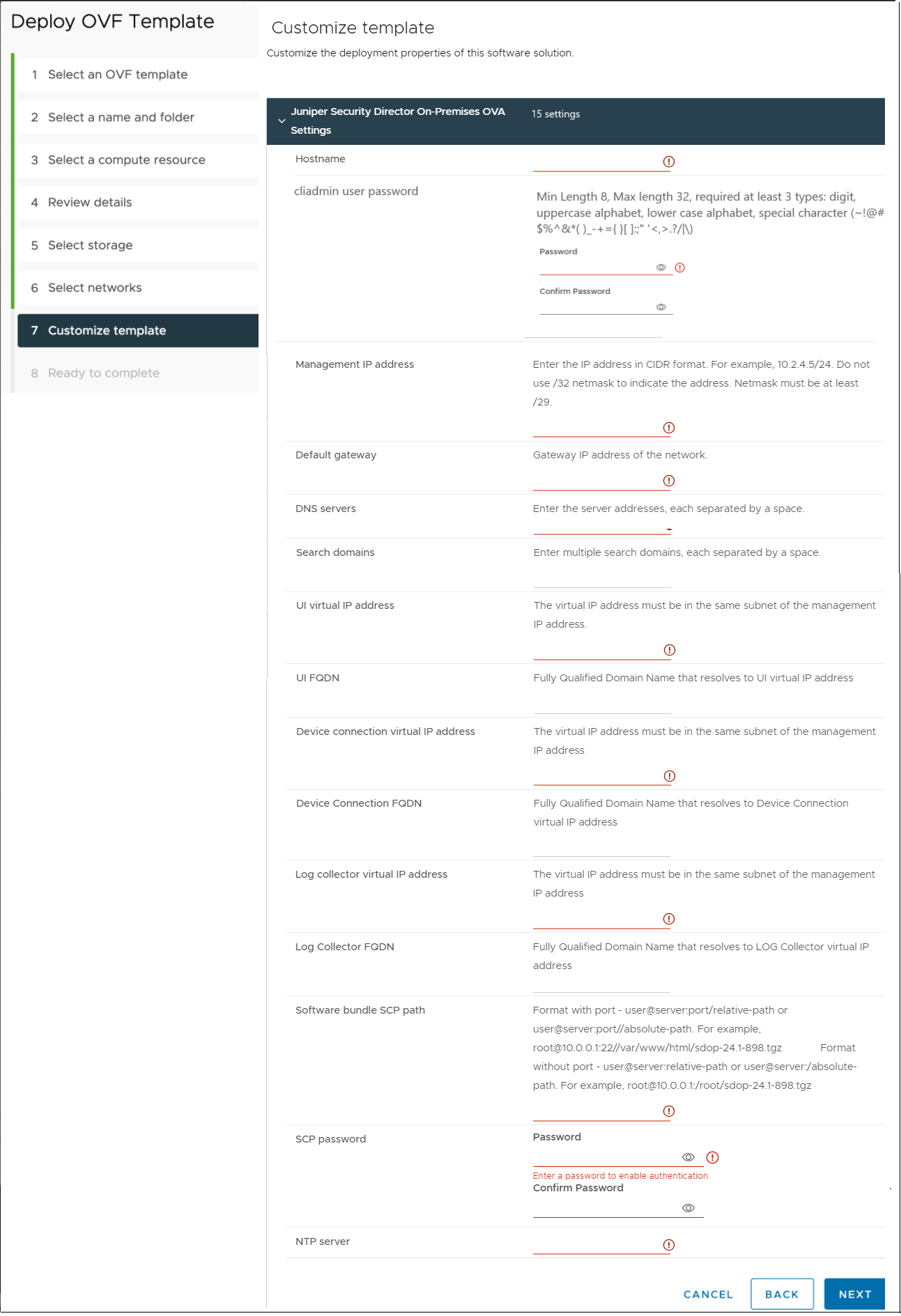

    図 3: OVF テンプレート のカスタマイズ
    手記：

    • cliadmin ユーザー・パスワード・フィールドは、パスワード要件を厳密に検証しません。ただし、インストール プロセス中に、システムは厳格な検証を強制し、指定された要件を満たさないパスワードを拒否するため、インストールが失敗します。インストール中の問題を回避するには、パスワードが次の基準を満たしていることを確認してください。

      • 長さは 8 文字以上 32 文字以下にする必要があります。

      • 辞書に載っている単語であってはなりません。

      • 次のうち少なくとも3つを含める必要があります。

        • 数字 (0-9)

        • 大文字 (A から Z)

        • 小文字 (a から z)

        • 特殊文字 (~!@#$%^&*()_-+={}[];:"'<,>.?/|\)

    • [UI FQDN]、[デバイス接続 FQDN]、および [ログ コレクター FQDN] フィールドは省略可能です。ただし、完全修飾ドメイン名 (FQDN) を使用することを強くお勧めします。FQDNが次の状態であることを確認します。

      • 有効であり、ドメイン命名規則に従います。

      • ドメインとサブドメインの詳細を含めて完了します。

      • 解決可能、つまり、DNS は FQDN を IP アドレスに正しくマップできます。

      FQDN が正しくないと、VM の再インストールが必要になる問題が発生します。

      IP アドレスが正しくない場合、VM への SSH 接続を開始できません。VM には、Web ポータルからのみアクセスできます。

    • ソフトウェアバンドルSCPパスは、ステージングサーバー上のJuniper Security Directorソフトウェアバンドル(.tgzファイル)の場所を指します。ジュニパーソフトウェアのダウンロードページから、Juniper Security Directorソフトウェアバンドル(.tgzファイル)をローカルマシンにダウンロードし、ステージングサーバーに転送したことを確認します。ステージング サーバーは、ソフトウェア バンドルを保存し、VM からアクセスできるようにする仲介役として機能します。ステージング サーバーは、SCP を介した Juniper Security Director VM からのソフトウェア バンドルのダウンロードをサポートする必要があります。VM をデプロイする前に、SCP のユーザー名やパスワードなど、ステージング サーバーの詳細があることを確認してください。

11. [ 完了の準備完了 ] ページで、すべての詳細を確認し、必要に応じて、戻って VM パラメーターを編集します。これらのネットワーク パラメーターは、インストールが成功した後に VM 構成から変更することはできません。ただし、ネットワーク パラメータは CLI から変更できます。[ 完了(Finish )] をクリックして、OVA 展開を開始します。

    OVA 展開の進行状況ステータスは、画面下部の [最近のタスク(Recent Tasks)] ウィンドウで、100% 完了するまで監視できます。[状態] 列には、デプロイの完了率が表示されます。

    万丈！これで OVA の展開は完了です。

12. (オプション)OVA を展開したら、VM のスナップショットを作成します。スナップショットは、ソフトウェアバンドルが自動的にインストールされた後にロールバックする必要がある場合に便利です。

    スナップショットを作成するには、次の手順に従います。

    1. VM を選択します。

    2. 「アクション」メニューで、「スナップショット」>「スナップショットの作成」に移動します。

       [Take Snapshot] ウィンドウが表示されます。

    3. スナップショットの名前と説明を入力します。

    4. 「作成」をクリックします。

       VM のスナップショットが作成されます。

13. 仮想マシン名の横にある三角形のアイコン()をクリックして、仮想マシンをパワーオンします。

    手記：

    既定では、VM は「 ハードウェア要件」に記載されているように、最小のリソース構成でデプロイされます。VMware の [仮想マシンの編集] 設定を使用して、他のリソース構成と一致するようにリソースを調整します。

    インストールを成功させるには、リソースの割り当てが ハードウェア要件と一致している必要があります。

    VMware vSphere で VM 構成を変更する手順については、「 VM 構成の変更」を参照してください。

VM の電源がオンになったら、[ 概要] タブに移動し、[ WEB コンソールの起動 ] をクリックして、ソフトウェア バンドルのインストール ステータスを監視します。

インストールの進行状況はコンソールで確認できます。インストールが完了すると、コンソールに [Successfully installed software bundle on the cluster ] と表示され、VM が再起動します。

インストールを成功させるには、約 30 分かかります。インストールが長引く場合は、Web コンソールでエラーがないか確認します。OVA の展開時に設定した cliadmin ユーザとパスワードを使用して、VM IP に SSH 接続できます。次に、 show bundle install status コマンドを使用してインストールステータスを確認します。

パラメータを確認するには、仮想マシンをパワーオフし、[ 構成 ] に移動して [vApp オプション] をクリックします。パラメータが正しくない場合は、正しいパラメータを使用して OVA を再度展開します。

万丈！これでソフトウェアバンドルのインストールは完了です。

ステップ3:確認とトラブルシューティング

インストールが成功したかどうかを確認するには、SSH 接続を介して VM IP にログインする必要があります。VM IP は、手順 9 の [IP アドレス] フィールドに指定した値です。次の既定の資格情報を使用します。

ユーザー: cliadmin

パスワード: abc123

ログインすると、デフォルトの資格情報を変更するように求められます。

新しい資格情報でログインし、次のコマンドを実行します。

• service healthmonitor status インストールステータスを表示するためのコマンド。

• list /var/log/cluster-manager コマンドを使用してログファイルを一覧表示します。

• show file /var/log/cluster-manager/cluster-manager-service.log コマンドを使用して、ログファイルの内容を表示します。

• remotecopy /var/log/cluster-manager/cluster-manager-service.log <username>@<hostname>:<remote path to copy the log file> トラブルシューティングのためにファイルをリモートの場所にコピーするためのコマンド。

  ディスク パーティションとストレージを確認するには、次の CLI コマンドを実行します。

  • show storage space—ディスクパーティションを表示するコマンド

  • show storage partition—空き領域と使用済み領域を確認するコマンド

  詳細については、「 ストレージの表示」を参照してください。

次のステップ

Juniper Security Director Web UIへのログイン
