PTX10016電源システムコンポーネントの保守

PTX10016ルーターは、AC、DC、高電圧交流(HVAC)、高電圧直流(HVDC)電源をサポートします。PTX10016 ルーターの電源装置の取り付けと取り外しについては、次のセクションをお読みください。すべての電源モデルは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。シャーシ背面の左側面にあるスロットに最大 10 個の電源を取り付けることができます。

注意：

すべてのスロットで同じタイプの電源を使用します。同じシャーシに電源モデルを混在させないでください。システムで 2 つのモデルを同時に実行できるのは、すべての JNP10K-PWR-AC 電源をすべての JNP10K-PWR-AC電源と交換するときだけです。
手記：

熱記号 を参照してください。耐熱ハンドグローブを着用して、ファントレイと電源にアクセスしてください。

PTX10016 ルーターに JNP10K-PWR-AC 電源を取り付けます

PTX10016 ルーターに JNP10K-PWR-AC 電源を取り付ける前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

    注意：

    電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
    注意：

    ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

  • AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。

  • 次の部品と工具が揃っていることを確認します。

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • プラス(+)ねじ回し、No.1

    • お住まいの地域に適した電源コード( PTX10016電源ケーブルの仕様を参照)。

    • 電源コード固定クリップ

PTX10016 ルーターに JNP10K-PWR-AC 電源を取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016シャーシ背面のPSU9の下にあります(図1参照)。

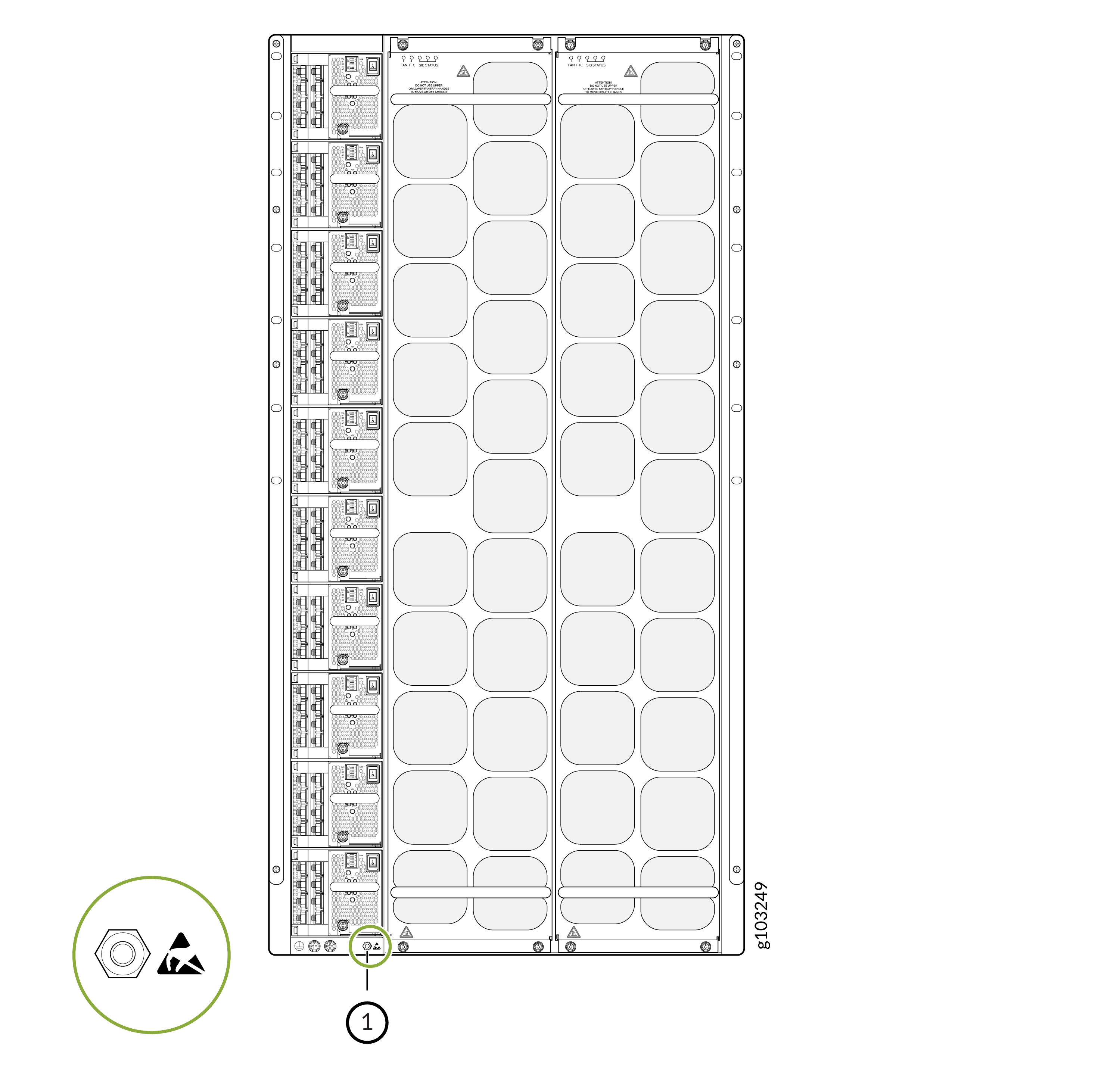

    図1:PTX10016シャーシESD Point on the Rear of the PTX10016 Chassis背面のESDポイント
    1
    —

    ESDポイント


  2. 電源スロットにカバーが付いている場合は、親指と人差し指を指穴に挿入し、カバーをつまんでスロットから引き出します。後で使用するためにカバーを保管してください。図 2 を参照してください。
    図2:PTX10016シャーシRemove the Power Supply Cover from the PTX10016 ChassisからPSUカバーを取り外す
  3. 電源装置の接続部に触れないように注意しながら、電源装置を袋から取り出します。
  4. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  5. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。AC電源を遮断しません。
  6. 非脱落型ネジを反時計回りに緩めます。指を使用するか、プラス(+)ねじ回し(No.1)を使用します。
  7. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記：

    電源装置は、PTX10016 ルーターの PSU 0 から PSU 9 までの任意のスロット(上から下)に取り付けることができます。
  8. 両手を使って、システム背面の電源ユニットスロットに電源ユニットを置きます。
  9. 電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源装置のフェースプレートが、隣接する電源装置のフェースプレートまたは電源装置カバーと同じ高さになっていることを確認します(図3を参照)。
  10. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  11. 非脱落型ネジを指で時計回りに回すか、プラス(+)ドライバ(No.1)を使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 lb-in)を超えるトルクをかけないでください。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
    手記：

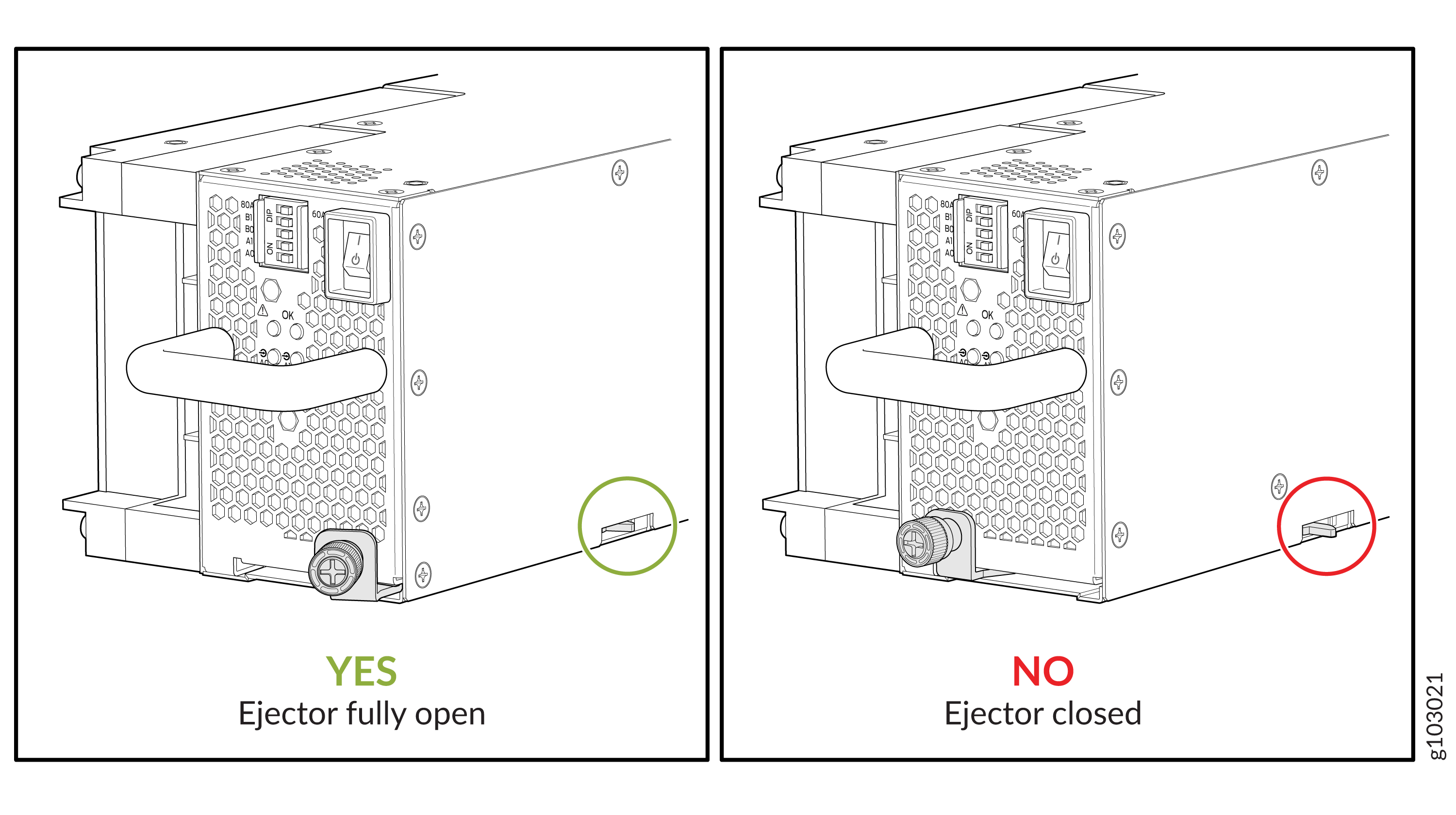

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

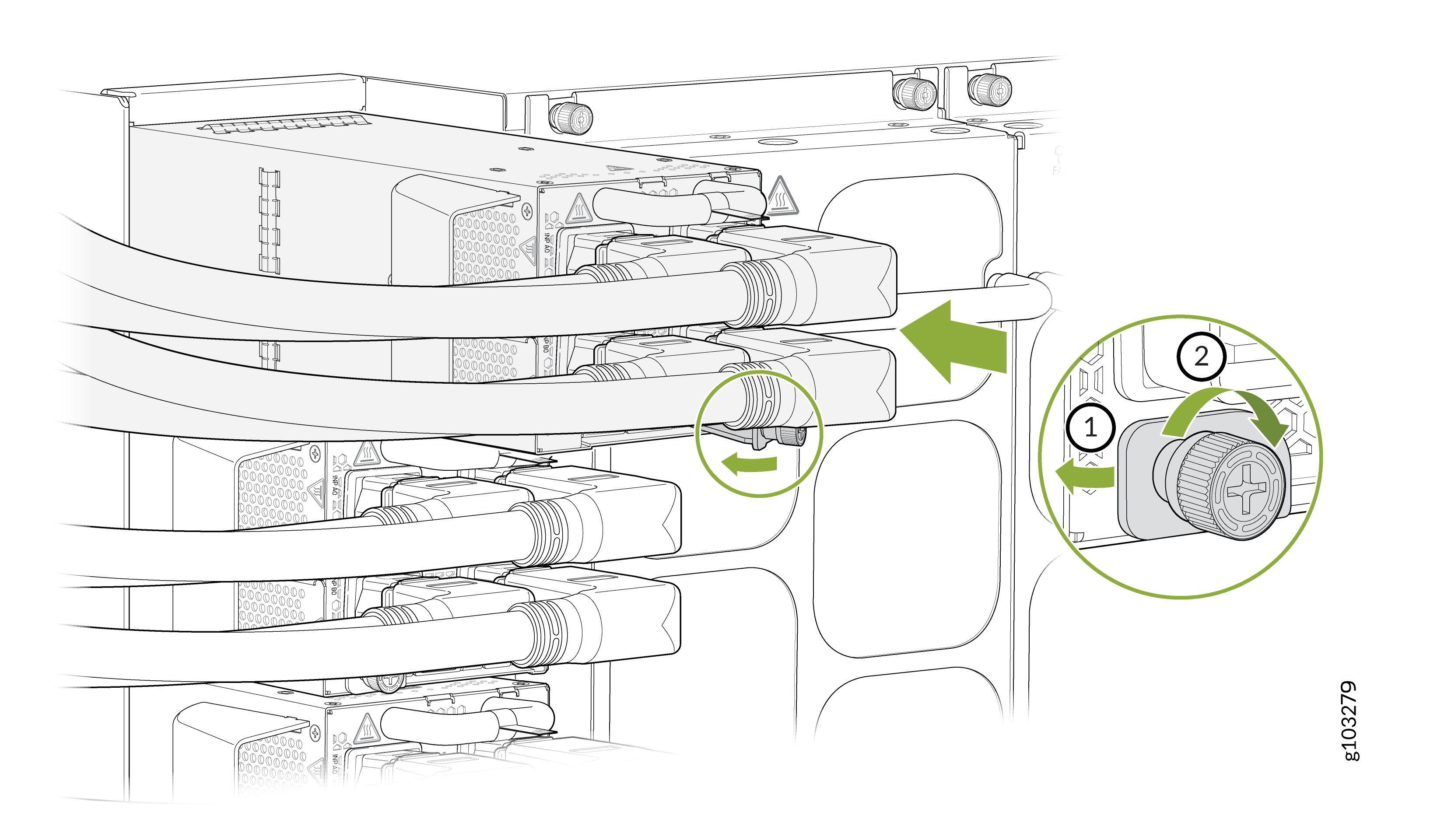

    図 3:PTX10016 ルーター Install a JNP10K-PWR-AC Power Supply in the PTX10016 Routerへの JNP10K-PWR-AC 電源の取り付け Install a JNP10K-PWR-AC Power Supply in the PTX10016 Router
  12. 各電源ケーブルを専用の AC 電源コンセントに接続しながら、電源モジュールを手動でロードバランシングします。電源ケーブルを交互に配線します。JNP10K-PWR-ACは電力を共有しません。すべての電源は INP1 (下部のレセプタクル) に供給され、フェールオーバー時にのみ INP2 (上部のレセプタクル) が使用されます。図 4 を参照してください。
    図 4:PTX10016 ルーター Proper Load Balancing for JNP10K-PWR-AC Power Cables on the PTX10016 Router上の JNP10K-PWR-AC 電源ケーブルの適切なロード バランシング
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  13. 電源コード固定クリップの両側をつかみ、クリップの端を AC 電源フェースプレートの AC アプライアンス インレットの両側にあるブラケットの穴に挿入します。図 5 を参照してください。
  14. ルーターに同梱されている 2 本の電源コードを用意します。コードには、お住まいの地域に適したプラグが付いています。
  15. 電源コードカプラーを電源装置に挿入します。

    各 AC 電源の前面プレートには、定格 16 A の独立した AC インレットが 2 つあります。各インレットは、2n ソースの冗長性を実現するために専用の AC 電源フィードに接続する必要があります。冗長性が要件でない場合は、単一の接続にデフォルトの入力 INP1 を使用します。

  16. クリップをコードの上に下げ、コードをコードリテーナーの調整ナットに押し込んで、コードリテーナーを固定します。コードの根元にしっかりと固定されるまでナットを回転させます。図 5 を参照してください。
    図5:電源コードと固定クリップ Power Cord and Retainer Clip
    1
    —

    INP1のイネーブルスイッチは、出力にPS0として表示されます。
    2
    —

    INP2のイネーブルスイッチは、出力にPS1として表示されます。
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  17. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  18. 入力1と入力2のイネーブルスイッチをONの位置に動かします。
  19. 電源フェースプレートの INP1 LED と INP2 LED が点灯し、点灯していることを確認します。
  20. 電源スイッチをオン(|)の位置に押します。

PTX10016 ルーターから JNP10K-PWR-AC 電源を取り外します

PTX10016 ルーターから JNP10K-PWR-AC 電源を取り外す前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

    注意：

    電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
    注意：

    ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

  • 次の部品と工具が揃っていることを確認します。

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • プラス(+)ねじ回し、No.1

    • 交換用電源装置または電源スロットのカバー

    • 帯電防止マット

注意：

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
注意：

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

PTX10016 ルーターから JNP10K-PWR-AC 電源を取り外すには、次の手順に従います。

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。PTX10016 シャーシの保護接地端子の横、PSU 9 の下に ESD ポイントがあります(図 6 を参照)。
    図 6:PTX10016 シャーシ背面の ESD ポイント ESD Point on the Rear of the PTX10016 Chassis
    1
    —

    ESDポイント


  3. 電源装置のアプライアンス インレットの横にある電源スイッチ(O および |)をスタンバイ位置(O)にします。
  4. 以下のいずれかの作業を行って、ルーターから電源を切断します。

    • AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。

    • AC 電源コンセントに電源スイッチがない場合は、電源コンセントに接続されている電源コードのプラグの端をコンセントから慎重に引き出します。

  5. AC 電源フェースプレートの AC アプライアンス インレットから電源コードを取り外します。
  6. 電源コードが見えるまで、電源コード固定具の調整ナットを反時計回りに回します。調整ナットのスロットから電源コードを引き出します。
  7. 非脱落型ネジを反時計回りに緩めます。指を使うか、プラス(+)ねじ回し(No.1)を使用します。図 7 を参照してください。
    図 7:PTX10016 ルーター Remove a JNP10K-PWR-AC Power Supply from the PTX10016 Routerから JNP10K-PWR-AC 電源を取り外す
  8. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記：

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

  9. 電源装置の出力接続部、ピン、リード線、またはハンダ接続部に触れないように注意しながら、片手を電源装置の下に置いて支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意：

    出力接続をぶつけないでください。接続が固い物体に当たると、電源装置が損傷する可能性があります。
    注意：

    熱記号 を参照してください。電源の表面が熱くなっています。電源装置をシャーシから半分引き出して電源装置が冷えるまで数分間待つか、電源装置を取り外しながら保護用の耐熱手袋を着用してください。
  10. 電源装置を静電気防止用マットの上に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  11. 電源装置を交換しない場合は、スロットにカバーを取り付けます。カバーを取り付けるには:
    1. 親指と人差し指をカバーの指穴に挿入します。
    2. カバーをつまんでスロットに入れます。
    3. 指を離すと、カバーはスロットに残ります。

PTX10016 ルーターに JNP10K-PWR-AC2 電源を取り付けます

注意：

すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。システムで 2 つのモデルを同時に実行できるのは、すべての JNP10K-PWR-AC 電源をすべての JNP10K-PWR-AC電源と交換するときだけです。
警告：

実行中のJNP10K-PWR-AC2電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。電源は、動作条件下で158°C〜176°C(70°F〜80°F)の温度に達する可能性があります。

JNP10K-PWR-AC2 電源をシャーシに取り付ける前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

    注意：

    電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
    注意：

    ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

  • AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。

  • 次の部品と工具が揃っていることを確認します。

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • プラス(+)ねじ回し、No.1

    • 地理的な場所に適した電源ケーブル(低電圧設置の場合)または入力アンペア数(高電圧設置の場合)( PTX10016電源ケーブルの仕様を参照)。HVACおよびHVDCコネクタとラグは、設置する前に資格のある電気技師が取り付ける必要があります。

PTX10016 ルーターに JNP10K-PWR-AC2 電源を取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016シャーシのPSU9の下にあります(図8を参照)。

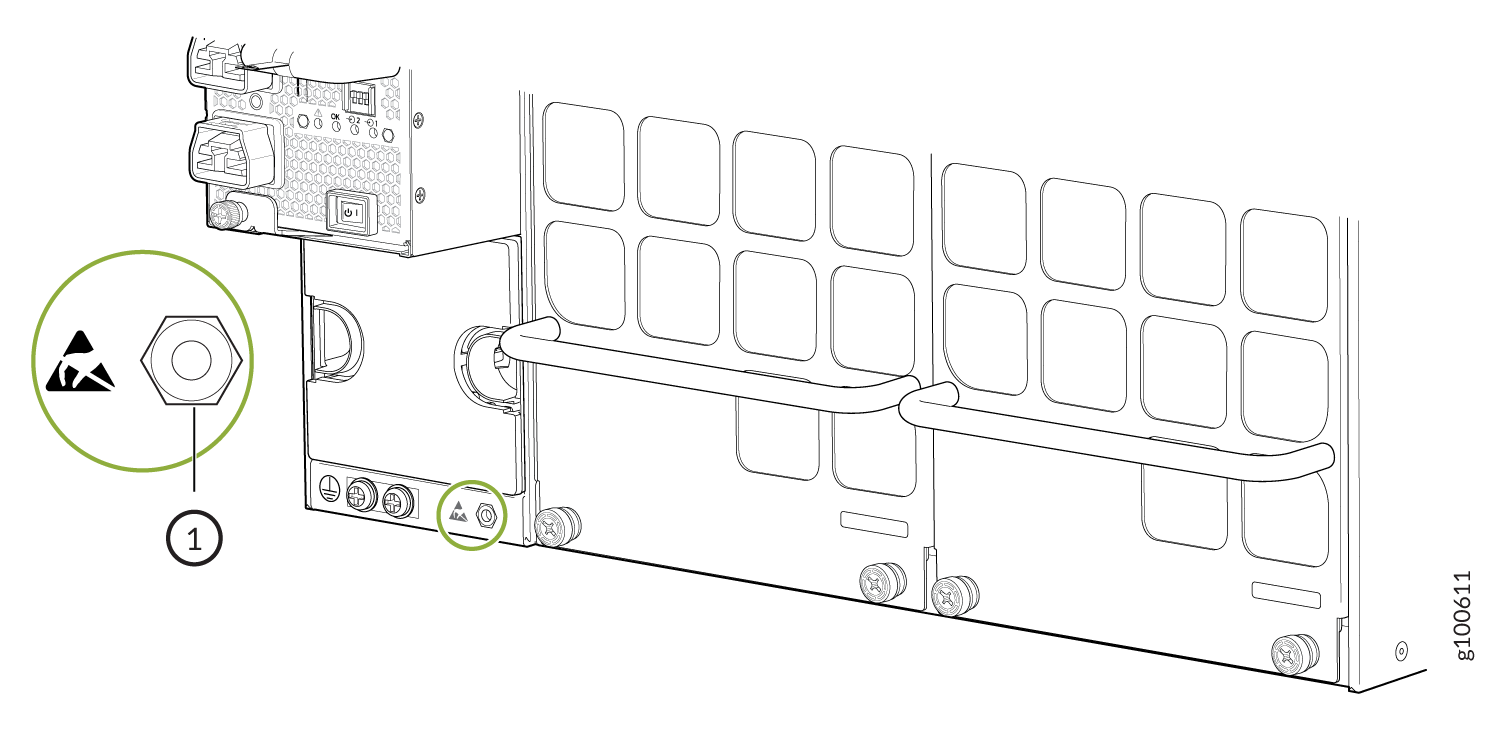

    図 8:PTX10016 シャーシ背面の ESD ポイント ESD Point on the Rear of the PTX10016 Chassis
    1
    —

    ESDポイント


  2. 電源スロットにカバーが付いている場合は、親指と人差し指を指穴に挿入し、スプリングを引っ込めるように押して、カバーをスロットから引き出します。後で使用するためにカバーを保管してください。図 9 を参照してください。

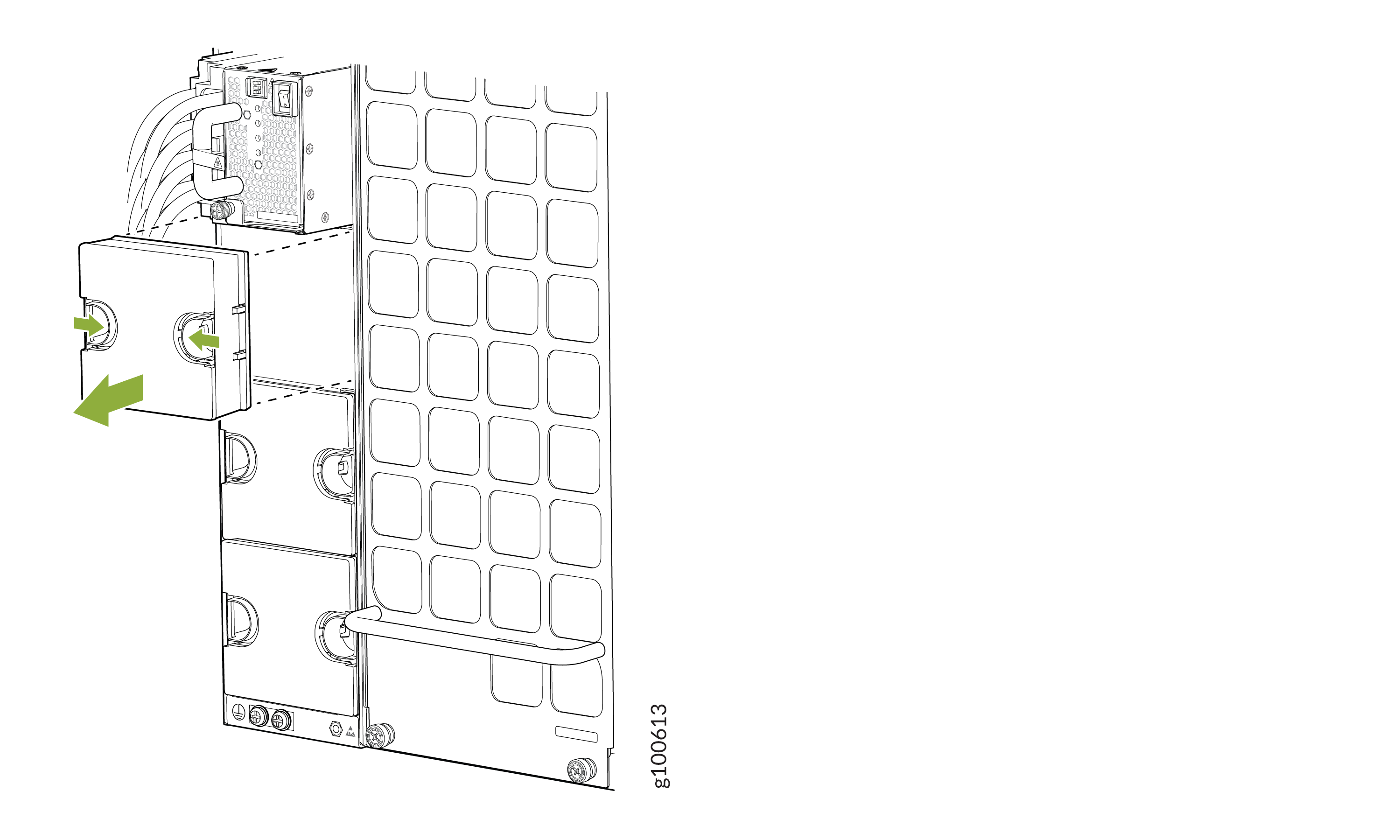

    図9:PTX10016シャーシRemove the Power Supply Cover from the PTX10016 Chassisから電源装置カバーを取り外す
  3. 電源装置の接続部に触れないように注意しながら、電源装置を袋から取り出します。
  4. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  5. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。入力電力を遮断しません。
  6. 指またはドライバを使用して、非脱落型ネジを反時計回りに緩めます。
  7. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記：

    電源装置は、PTX10016 シャーシの PSU 0 から PSU 9 までの任意のスロット(上から下)に取り付けることができます。
  8. 両手を使って、システム背面の電源ユニットスロットに電源ユニットを置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源装置の前面プレートが、隣接する電源装置の前面プレートまたは電源装置カバーと同じ高さになっていることを確認します(図10を参照)。

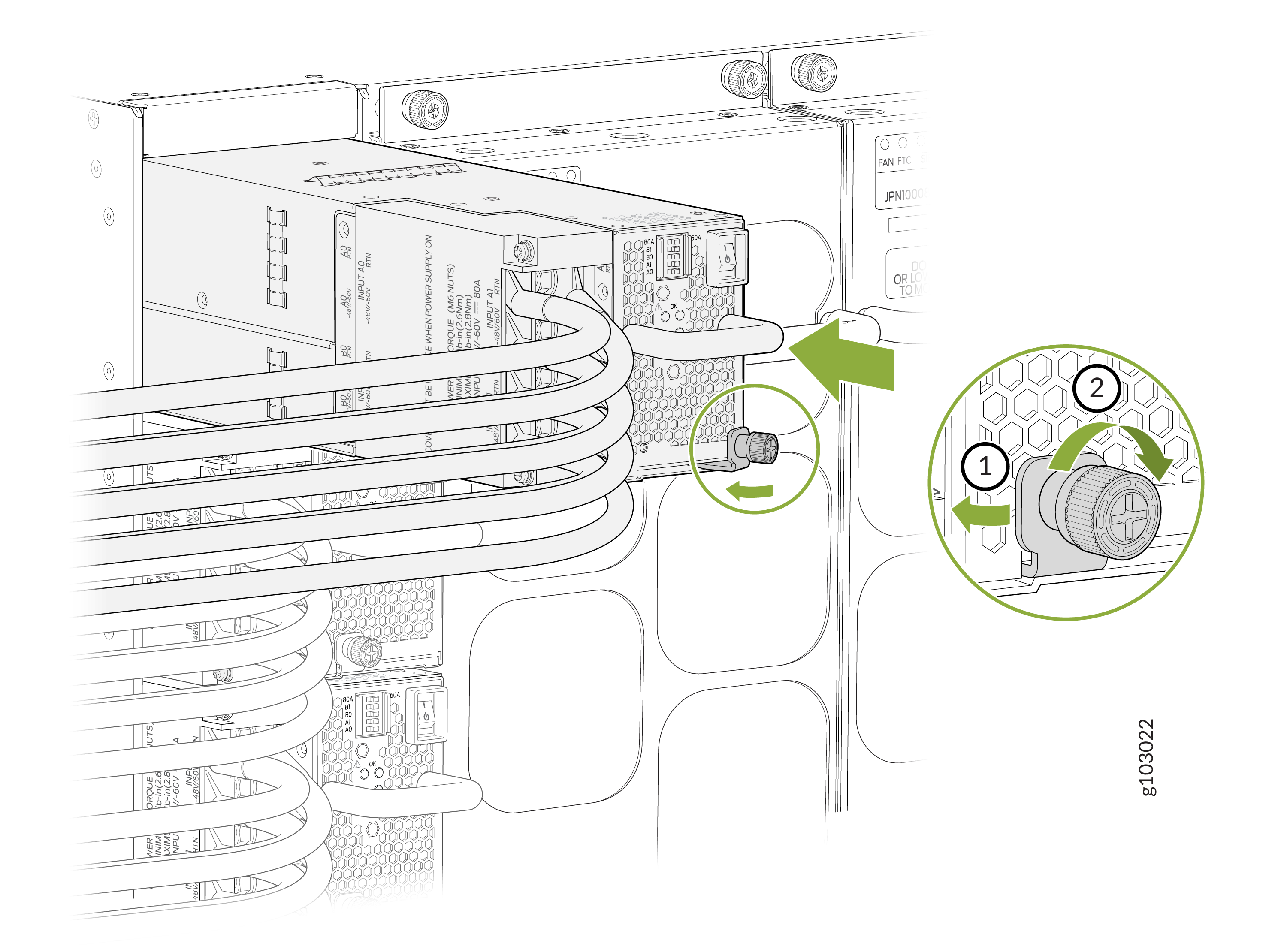

    図 10:PTX10016 ルーター Install a JNP10K-PWR-AC2 Power Supply in the PTX10016 Routerに JNP10K-PWR-AC2 電源を取り付ける
  9. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  10. 非脱落型ネジを指で時計回りに回すか、ドライバーを使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 lb-in)を超えるトルクをかけないでください。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
  11. 各電源ケーブルを専用の電源(AおよびB)に接続します。JNP10K-PWR-AC2では、各電源を別々の電源に接続する必要があります。
    図 11:PTX10016 ルーター Proper Load Balancing for JNP10K-PWR-AC2 Power Cables on a PTX10016 Routerでの JNP10K-PWR-AC2 電源ケーブルの適切なロード バランシング
  12. 各電源ケーブルについて、Anderson コネクタ付きのケーブルの端を JNP10K-PWR-AC2 電源に挿入します。コネクタがカチッとはまり、ケーブルが所定の位置にロックされます。
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  13. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  14. 3つのDIPスイッチを設定して、入力ソースの数を示し、高電力または低電力を示します。表 1 を参照してください。

    両方の電源入力を使用する場合は、両方のイネーブルスイッチを オン の位置に設定します。ソースの冗長性を使用しない場合は、未使用のソースをオフ(O)の位置に設定します。LEDが赤に点灯し、ソース入力が使用中でなく、イネーブルスイッチがオン(|)の場合、エラーを示します。

    表 1:JNP10K-PWR-AC2 DIP スイッチの設定

    スイッチ

    状態

    形容

    1

    オン

    INP0 が存在します。

    オフ

    INP0 は存在しません。

    2

    オン

    INP1 が存在します。

    オフ

    INP1 は存在しません。

    3

    オン

    30 A フィードに対応。シングルフィードで 5000 W、デュアルフィードで 5500 W。

    オフ

    20 A フィードに対応。電源容量は3000Wです。
  15. 電源フェースプレートの INP1 LED と INP2 LED が点灯し、点灯していることを確認します。
  16. 電源スイッチをオン(|)の位置に押します。

PTX10016 ルーターから JNP10K-PWR-AC2 電源を取り外します

PTX10016 ルーターから JNP10K-PWR-AC2 電源を取り外す前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

    注意：

    電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
    注意：

    ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

  • 次の部品と工具が揃っていることを確認します。

    • 70°C(158°F)の温度に耐えられる熱保護手袋

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • プラス(+)ねじ回し、No.1

    • 交換用電源装置または電源スロットのカバー

    • 帯電防止マット

警告：

稼働中のJNP10K-PWR-AC2電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。これらの電源は、動作条件下で158°C〜176°C(70°F〜80°F)の温度に達する可能性があります。
注意：

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
注意：

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

PTX10016 ルーターから JNP10K-PWR-AC2 電源を取り外すには、次の手順に従います。

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016シャーシ背面のPSU9の下にあります(図12を参照)。
    図12:PTX10016シャーシ背面のESDポイント ESD Point on the Rear of the PTX10016 Chassis
    1
    —

    ESDポイント


  3. 電源装置のアプライアンス インレットの横にある電源(|)スイッチをスタンバイ位置(O)にします。
  4. AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  5. JNP10K-PWR-AC2 電源フェースプレートの各入力から Anderson コネクタを外します。
  6. 非脱落型ネジを反時計回りに緩めます。指を使うか、プラス(+)ねじ回し(No.1)を使用します。図 13 を参照してください。

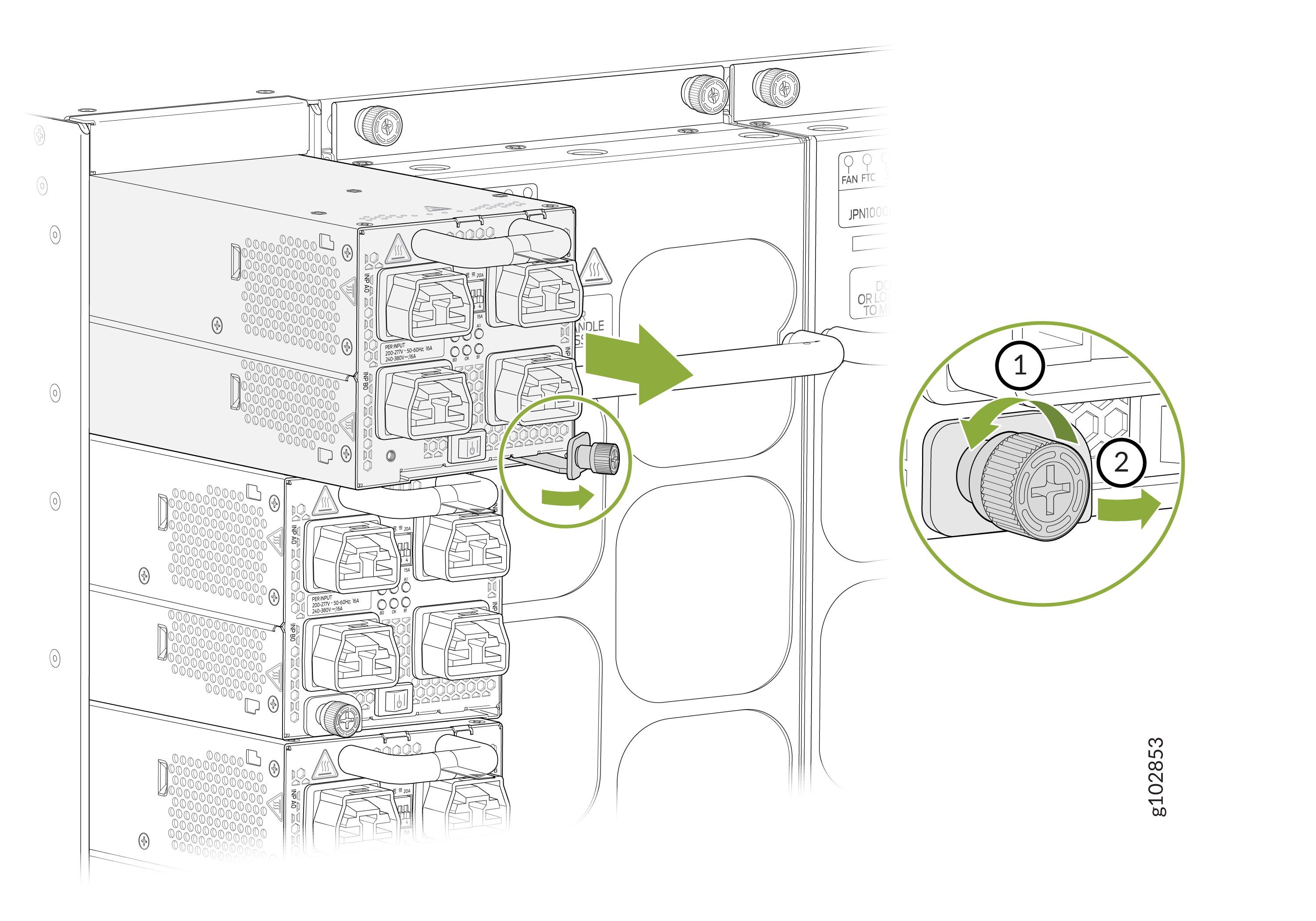

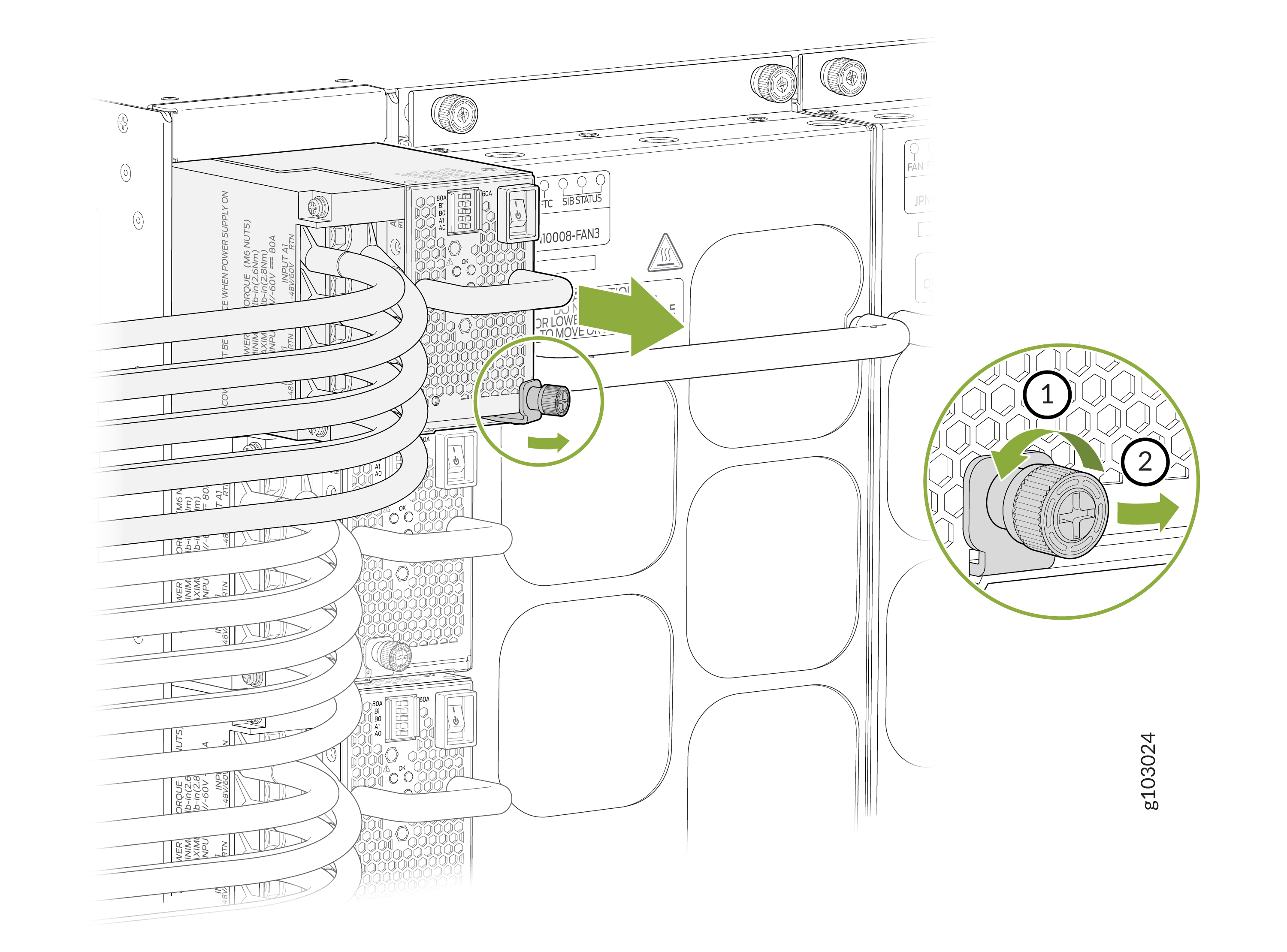

    図 13:PTX10016 ルーター Remove a JNP10K-PWR-AC2 Power Supply from the PTX10016 Routerから JNP10K-PWR-AC2 電源を取り外す
  7. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  8. 電源装置をシャーシから取り外す前に、熱保護手袋を着用してください。
  9. 電源装置の出力接続部、ピン、リード線、またはハンダ接続部に触れないように注意しながら、片手を電源装置の下に置いて支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意：

    出力接続をぶつけないでください。接続が固い物体に当たると、電源装置が損傷する可能性があります。
  10. 電源装置を静電気防止用マットの上に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  11. 電源装置を交換しない場合は、スロットにカバーを取り付けます。カバーを取り付けるには:
    1. 親指と人差し指をカバーの指穴に挿入します。
    2. カバーをつまんでスロットに入れます。
    3. 指を離すと、カバーはスロットに残ります。

JNP10K-PWR-AC3 電源の取り付け

注意：

すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。システムで 2 つのモデルを同時に実行できるのは、すべての JNP10K-PWR-AC/JNP10K-PWR-AC2 電源をすべての JNP10K-PWR-AC3 電源と交換するときだけです。
警告：

実行中のJNP10K-PWR-AC3電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。電源は、動作条件下で158°C〜176°C(70°F〜80°F)の温度に達する可能性があります。

JNP10K-PWR-AC3 電源をシャーシに取り付ける前に、以下を実行します。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。JNP10K-PWR-AC3 電源装置を取り付けるために、次の部品と工具が揃っていることを確認します。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 地理的な場所(低電圧設備の場合)または入力アンペア数(高電圧設備の場合)に適した電源ケーブル。 PTX10004電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC3 電源を PTX10016 に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016シャーシのPSU9の下にあります(図8を参照)。
    図 14:PTX10016 シャーシ背面の ESD ポイント ESD Point on the Rear of the PTX10016 Chassis
    1
    —

    ESDポイント


  2. 電源ユニットの接続部に触れないように注意して、電源ユニットをバッグから取り出します。
  3. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。入力電力を遮断しません。
  4. プラス (+)ねじ回し(番号 1)を使用して、非脱落型ネジを反時計回りに緩めます。
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記：

    電源装置は、PTX10016 の PSU 0 から PSU 9 までの任意のスロット(上から下)に取り付けることができます。
  6. 両手を使って、システム背面の電源ユニットスロットに電源ユニットを置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源フェースプレートが、隣接する電源フェースプレートまたは電源カバーと同じ高さになっていることを確認します(JNP10K-PWR-AC3 電源の取り付けを参照)。

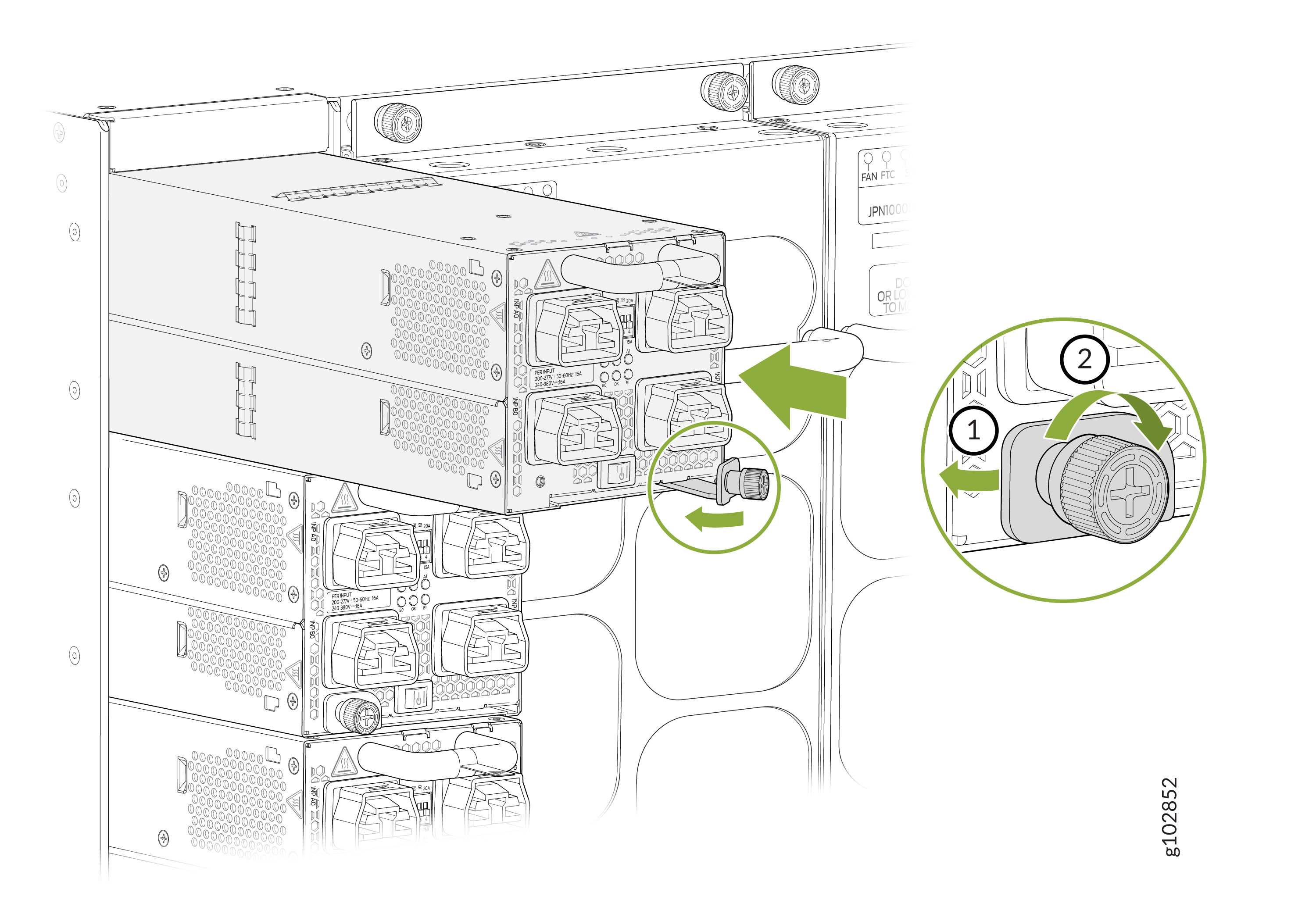

    図 15:JNP10K-PWR-AC3 Install a JNP10K-PWR-AC3のインストール
  7. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  8. プラス (+)ねじ回し(No.1)を使用して時計回りに回し、非脱落型ネジを締めます。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
  9. 各電源ケーブルを専用の電源(A0、B0、A1、B1)に接続します。JNP10K-PWR-AC3では、各電源を別々の電源に接続するだけで済みます。
    1. 直角の電源コードを取り付けるときは、入力の左側の列(A0とB0)を最初に接続する必要があります。A0および/またはB0入力を接続した後、A0プラグ用のリテーナー(SKU#540-175625)とB0プラグ用のリテーナー(SKU#540-175626)を使用してプラグを固定します。保持具は、#1 フィリップス ネジ ドライブを使用して、1 つの非脱落型ファスナーで PSU 前面プレートに取り付けられます。図 16 を参照してください。

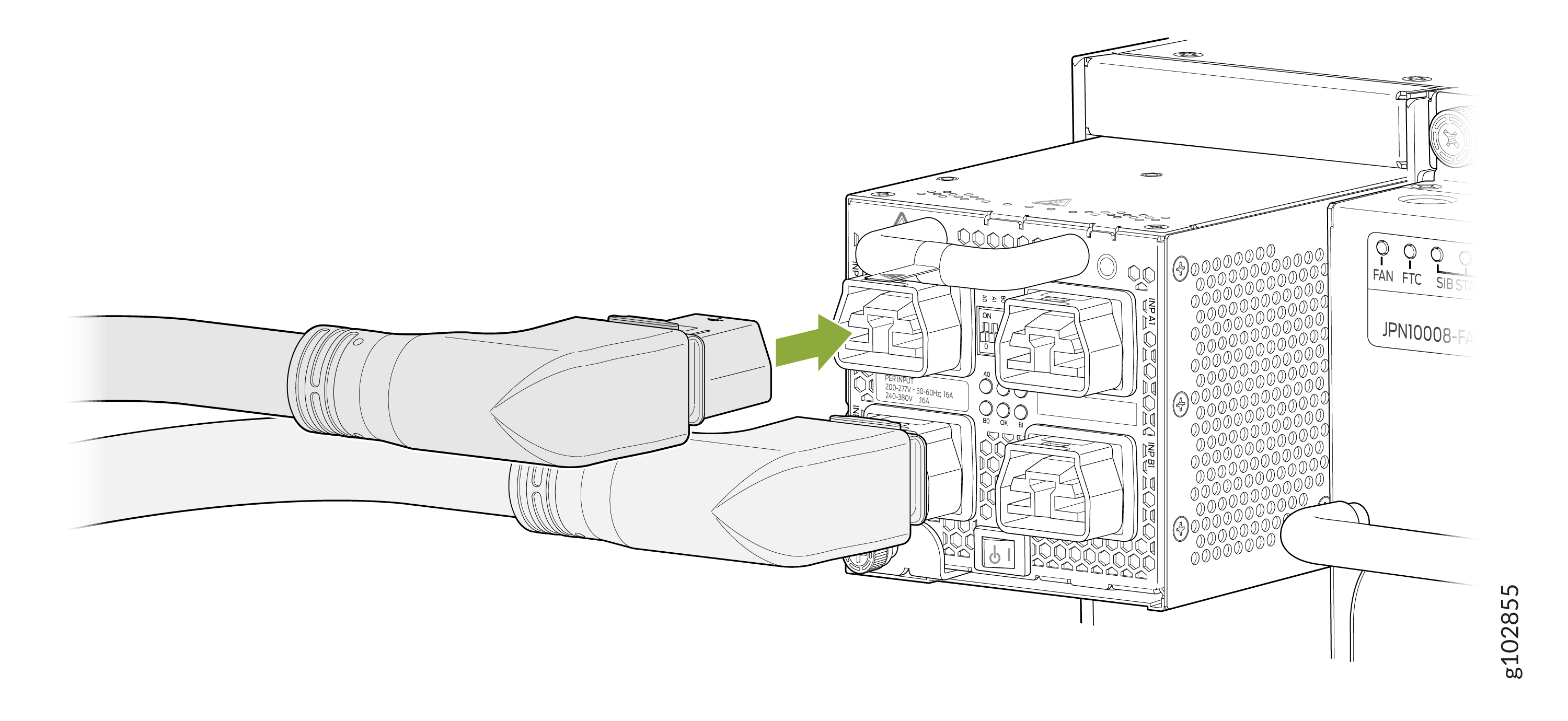

      図16:A0およびB0入力Plug Retainers for A0 and B0 Inputs用のプラグリテーナ
    2. 次に、入力の右側の列(A1とB1)を接続します。A1および/またはB1入力を接続した後、リテーナーを使用してプラグを固定します(SKU#540-175627)。右側のコラム プラグ リテーナーは、#1 プラス ドライバを使用して 2 本の非脱落型ネジで PSU 前面プレートに取り付けられます。図 17 を参照してください。

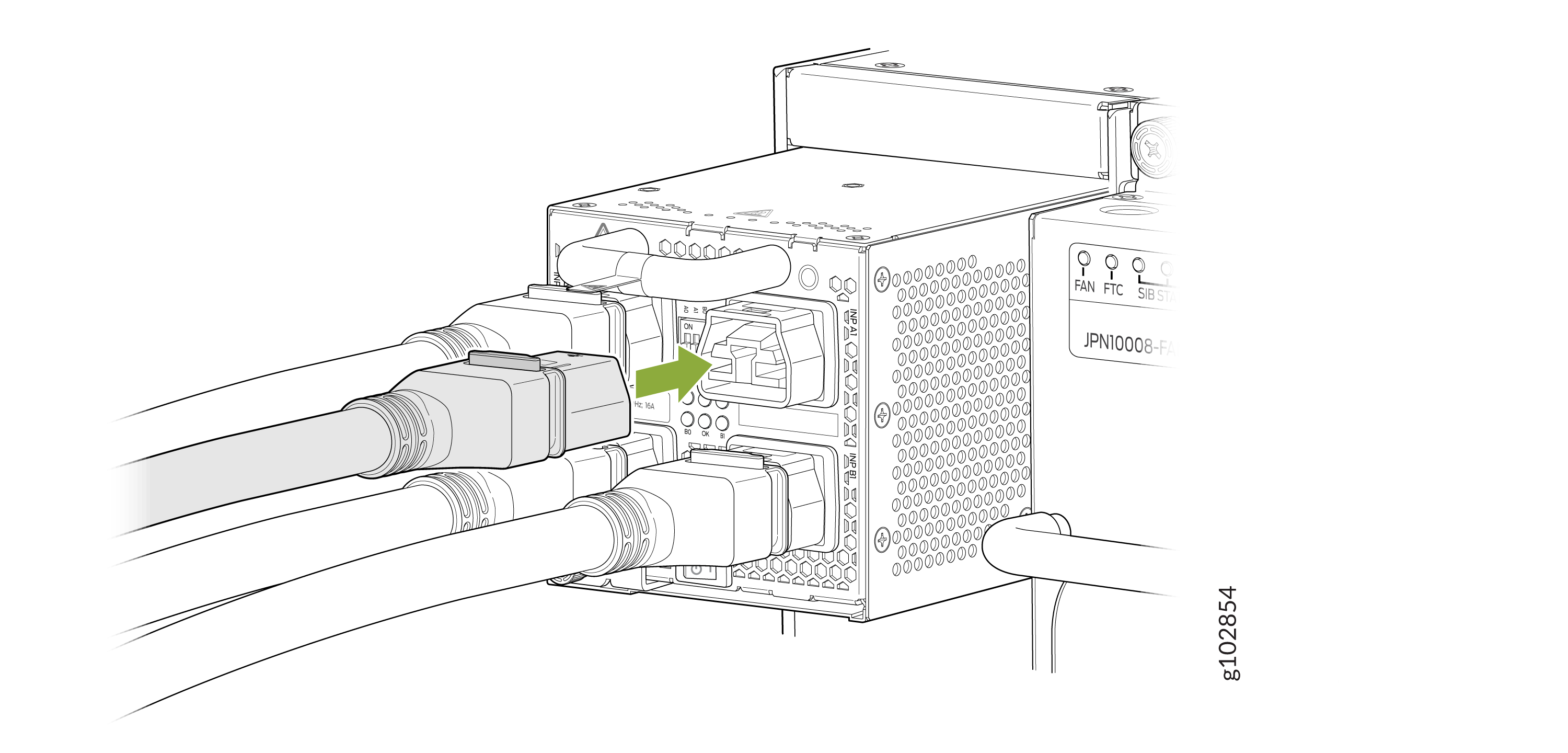

      図17:A1およびB1入力Plug Retainers for A1 and B1 Inputs用のプラグリテーナ
    1. まっすぐな電源コードを使用する場合は、まっすぐな電源コードを任意の順序で接続できます。まっすぐな電源コードを接続した後、プラグをリテーナーで固定します(SKU#540-175624)。保持具は、#1 フィリップス ドライバーを使用して、3 つの非脱落型ファスナーで PSU フェースプレートに取り付けられます。図 18 を参照してください。

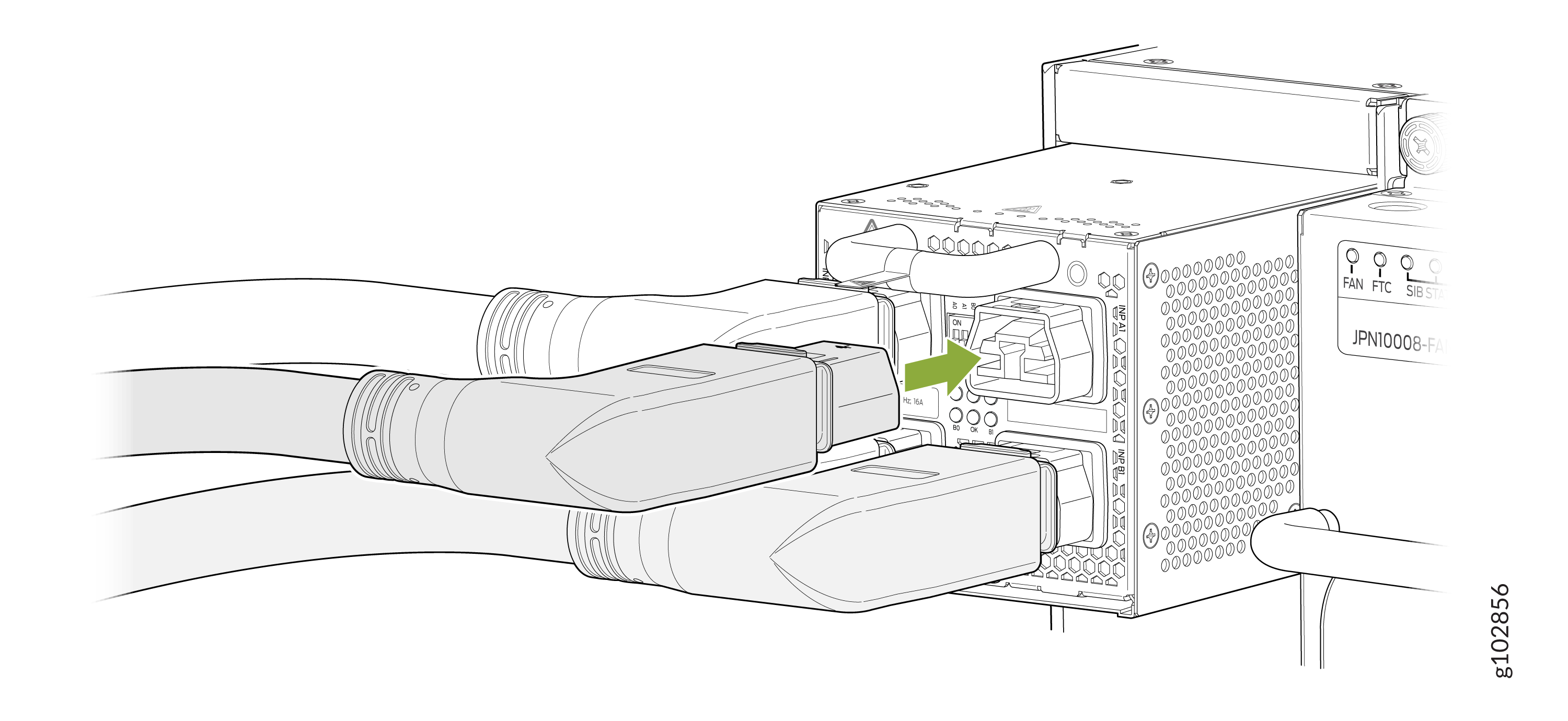

      図18:ストレート電源コードの接続 Connecting Straight Power Cords
    手記：

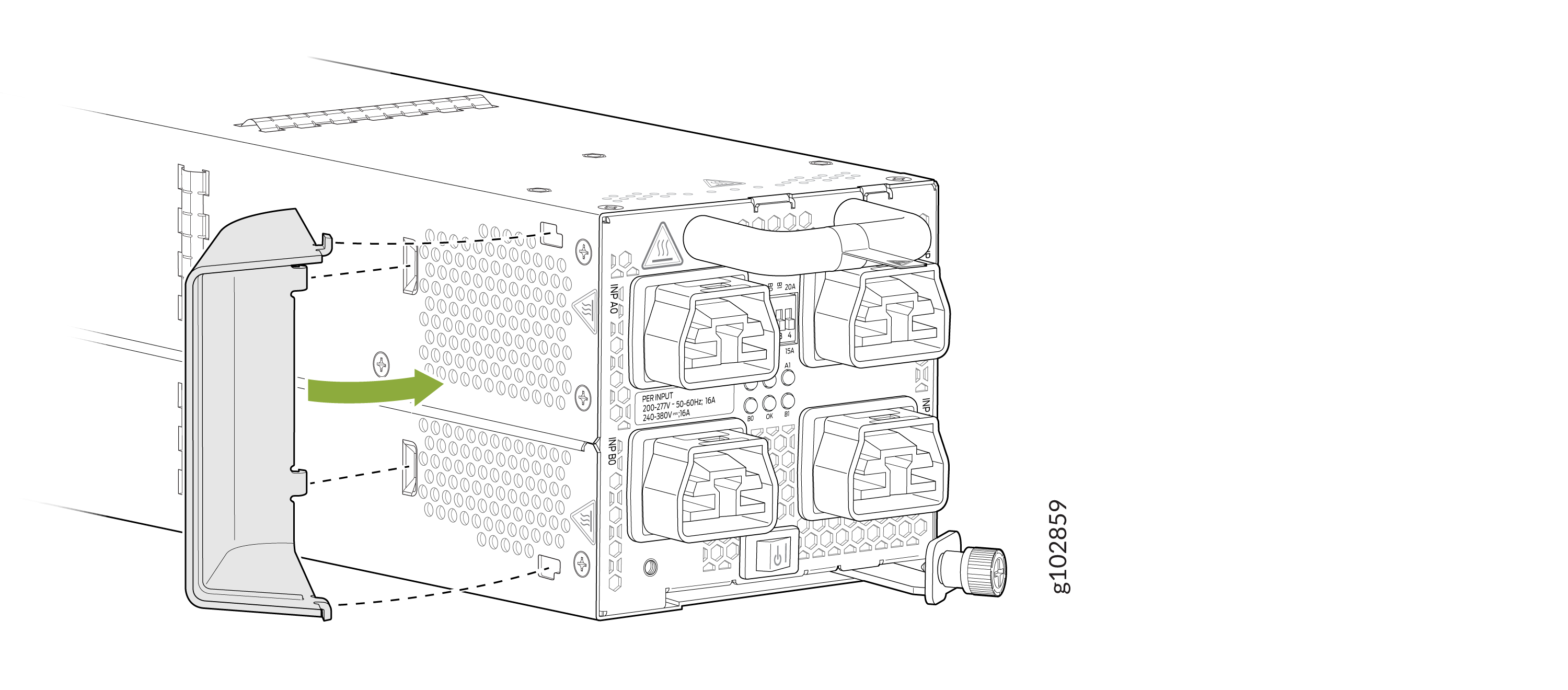

    バッフルの取り付けはオプションであり、PSU の左側からルータの背面にエアーフローを方向転換する場合にのみ使用します。これにより、NEB への準拠が保証されます。

    バッフルは、電源装置をルータに挿入する前に取り付けてください。 図 19 を参照してください。

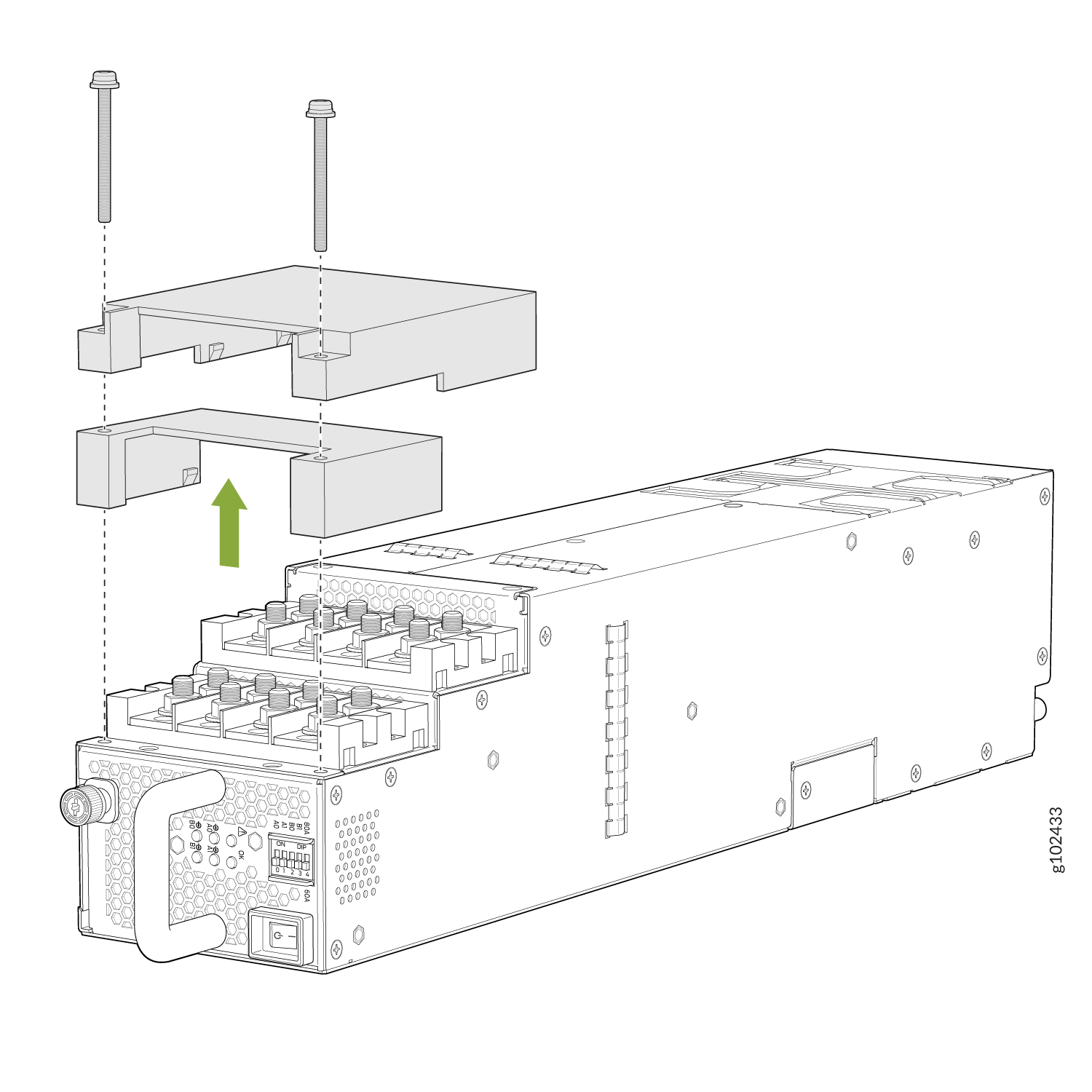

    図 19:JNPR10K-PWR-AC3 Installing Baffle in JNPR10K-PWR-AC3へのバッフルの取り付け
  10. 各電源ケーブルについて、C21 コネクタ付きのケーブルの端を JNP10K-PWR-AC3 電源に挿入します。固定具を使用して、電源コードを電源装置の所定の位置に保持します。図 20 を参照してください。
    図 20:バッフル Installing a JNPR10K-PWR-AC3 using RA Power Cords with Baffle付きの RA 電源コードを使用した JNPR10K-PWR-AC3 の取り付け
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  11. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  12. 5 つの DIP スイッチを設定して、入力と、電源装置が 3000 W、6000 W、または 7800 W のいずれで動作しているかを設定します。 表 2 を参照してください。
    表 2:JNP10K-PWR-AC3 電源の DIP スイッチ設定

    INP-A0(スイッチ0)

    INP-A1(スイッチ1)

    INP-B0(スイッチ2)

    INP-B1(スイッチ3)

    スイッチ4(高入力20A/低入力15A)

    出力電力

    15-A

    オフ

    オフ

    オフ

    オン

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オフ

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オフ

    オフ

    オフ(15 A)

    2300W

    オフ

    オン

    オフ

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オン

    オン

    オフ(15 A)

    6900W

    オフ

    オン

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オフ

    オフ

    オフ(15 A)

    2300W

    オン

    オフ

    オフ

    オン

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オフ

    オフ

    オフ(15 A)

    4600W

    オン

    オン

    オフ

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オフ

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オン

    オフ(15 A)

    7800W

    20-A

    オフ

    オフ

    オフ

    オン

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オフ

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オフ

    オフ

    オン(20 A)

    3000W

    オフ

    オン

    オフ

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オフ

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オン

    オン(20 A)

    7800W

    オン

    オフ

    オフ

    オフ

    オン(20 A)

    3000W

    オン

    オフ

    オフ

    オン

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オフ

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オン

    オン(20 A)

    7800W

    オン

    オン

    オフ

    オフ

    オン(20 A)

    6000W

    オン

    オン

    オフ

    オン

    オン(20 A)

    7800W

    オン

    オン

    オン

    オフ

    オン(20 A)

    7800W

    オン

    オン

    オン

    オン

    オン(20 A)

    7800W
  13. AC電源コンセントに電源スイッチがある場合は、電源スイッチをオフにしてからAC電源コードを電源コンセントに差し込みます。
  14. 電源装置フェースプレートの INP A0、INP A1、INP B0、および INP B1 LED が点灯し、点灯していることを確認します。
  15. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC3 電源の取り外し

JNP10K-PWR-AC3 電源をシャーシから取り外す前に、以下を行ってください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • 70°C(158°F)の温度に耐えられる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 交換用電源装置または電源スロットのカバー

警告：

動作中のJNP10K-PWR-AC3電源をシャーシから取り外す際は、熱保護手袋を着用して重度の火傷を防止してください。これらの電源は、動作条件下で158°C〜176°C(70°F〜80°F)の温度に達する可能性があります。
注意：

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
注意：

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにABPMまたはカバーを取り付けます。

PTX10016 ルーターから JNP10K-PWR-AC3 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。保護接地端子の横、PTX10016背面のPSU9の下にESDポイントがあります(図14を参照)。
    図 21:PTX10016 シャーシ背面の ESD ポイント ESD Point on the Rear of the PTX10016 Chassis
    1
    —

    ESDポイント


  2. 電源装置のアプライアンス インレットの横にある電源(|)スイッチをスタンバイ位置(O)にします。
  3. AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  4. #1フィリップスドライバーを使用して固定具を取り外し、PSUから電源コードを取り外します。
    図 22:JNP10K-PWR-AC3 電源Detach the Power Cords from JNP10K-PWR-AC3 Power Supplyから電源コードを取り外す
  5. 固定具を緩めて取り外し、PSU から電源コードを取り外し、JNP10K-PWR-AC3 電源フェースプレートの各入力から IEC320-C21 コネクタを外します。
  6. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。 図 23 を参照してください。
    手記：

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

    図 23:PTX10016 Remove a JNP10K-PWR-AC3 Power Supply from a PTX10016から JNP10K-PWR-AC3 電源を取り外す
  7. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  8. 電源装置をシャーシから取り外す前に、熱保護手袋を着用してください。
  9. 電源装置の出力接続部、ピン、リード線、またはハンダ接続部に触れないように注意しながら、手袋をはめた片方の手を電源装置の下に置き、電源装置を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意：

    出力接続をぶつけないでください。接続が固い物体に当たると、電源装置が損傷する可能性があります。
  10. JNP10K-PWR-AC3 電源装置を静電防止面に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  11. 交換用 JNP10K-PWR-AC3 電源を取り付けます。
    注意：

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。

Junos OS Evolvedでサポートされていない電源ユニットのトラブルシューティング

問題

形容

電源が投入されたデバイスに電源ユニット(PSU)を部分的に挿入すると、PSUは電源コネクタに接触しますが、ショートピンはかみ合いません。ステータスLEDはピンが短くかみ合っていなくても点灯しますが、Junos OS EvolvedはPSUを無視します。

原因

Junos OS Evolvedは、短いピンのかみ合いを検出しなければ、PSUをさらに押し込んで短いピンを噛み合わせても、PSUを無視します。Junos OS Evolvedは、短いピンの噛み合いを3回だけチェックします。チェックは、PSU を部分的に挿入した後、500 ミリ秒 (ms) の間隔で行われます。3 回試行した後、Junos OS Evolved は PSU にアクセスできないと見なし、サポートされていない PSU としてマークします。

解決

Junos OS EvolvedがPSUを認識するには、次の手順に従います。

  1. PSU を半分まで引き出してバックプレーンの電源コネクタを外し、シャーシの背面から PSU を取り外します。

  2. 30秒待ちます。

  3. PSUがスロットに完全に装着されるまで、PSUをシャーシにまっすぐ押し込みます。PSU の前面プレートが、隣接するすべての PSU フェースプレートまたは PSU カバーと同じ高さになっていることを確認します。

    • ステータスLEDが点灯します。

  4. PSU が Junos OS Evolved によって登録されているかどうかを確認します。

    • CLI show chassis environment psm コマンドを発行して、インストールされている PSU のステータスを確認します。サンプル出力に示されているように、[State] というラベルの付いた行の値が [オンライン] は、PSU が正常に機能していることを示しています。

PTX10016 ルーターに JNP10K-PWR-DC 電源を取り付けます

PTX10016 ルーターに JNP10K-PWR-DC 電源を取り付ける前に、以下を行ってください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

    注意：

    電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
    注意：

    ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

  • すべての安全上の警告と注意に従ったことを確認してください。

    警告：

    DC 電源の手順を実行する前に、DC 回路に電力が供給されていないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフの位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
    注意：

    ルーターに電源を接続する前に、資格のある電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。
    注意：

    安全性およびEMI(電磁妨害)要件を満たし、適切な動作を保証するには、ルーターを電源に接続する前に、PTX10016ルーターをアースに接続する必要があります。シャーシへの個別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用して接地に接続します。別のアース線を使用してPTX10016ルーターをアースに接続する手順については、 アースへのPTX10016ルーターの接続を参照してください。
    手記：

    JNP10K-PWR-DC 電源のバッテリー リターンは、絶縁型 DC リターン(DC-I)として接続する必要があります。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • DC 電源ケーブル(付属)、ケーブル ラグ(付属)が取り付けられた状態

      PTX10016に付属のPanduit LCD4-14A-L、または同等の端子ラグは、4 AWG(21.1 mm2)または6 AWG(13.3 mm2)電源ケーブル用のサイズです。シャーシ内のすべての JNP10K-PWR-DC 電源を使用する場合、用意する DC 電源ケーブルは 6 AWG(13.3 mm2)より線である必要があります。電源ケーブルとラグの圧着部分の周囲に熱収縮チューブ絶縁体を取り付けることを推奨します。

      手記：

      JNP10K-PWR-DC を JNP10K-PWR-DC2 にアップグレードし、入力モードを高(80 A)に設定する場合は、4 AWG(21.1 mm²)の撚り線を使用する必要があります。4 AWG(21.1 mm²)の撚り線は、定格75°C、または地域の電気規則に従っている必要があります。
      手記：

      熱記号を参照してください。耐熱手袋を着用して、ファントレイと電源にアクセスしてください。

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ねじ回し、No.1およびNo.2

    • マルチメータ

    • 耐熱手袋

PTX10016ルーターにJNP10K-PWR-DC電源を取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016シャーシ背面のPSU9の下にあります(図24を参照)。
    図 24:PTX10016 シャーシ背面の ESD ポイント ESD Point on the Rear of the PTX10016 Chassis
    1
    —

    ESDポイント


  2. 電源装置のコンポーネント、ピン、リード線、またはハンダ接続部に触れないように注意して、電源装置を袋から取り出します。
    注意：

    熱記号 を参照してください。電源の表面が熱くなっています。電源装置をシャーシから半分引き出して電源装置が冷えるまで数分間待つか、耐熱手袋を着用して電源装置を取り外します。
  3. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  4. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス(+)ドライバ(No.2)を使用してネジを緩め、DC 電源入力端子からプラスチック ケーブル カバーを取り外します(図 25 を参照)。
    図 25:JNP10K-PWR-DC 電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC Power Supplyのプラスチック ケーブル カバーの取り外し
  6. 13/32 インチを使用して、各 DC 電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチを使用してナットを緩めます。
  7. DC 電源のケーブルのリード線の両端の電圧が 0 V になるように電源回路ブレーカーが開いており、DC 電源の接続中にケーブルのリード線がアクティブにならないことを確認します。
  8. 各 DC 電源ケーブルに電源ラグを取り付けます。ラグが 4 AWG ワイヤの 2 穴標準ラグ端子に適合していることを確認します。ラグはデュアル、1/4インチである必要があります。間隔5/8インチばらばらに。端子には、4 AWG 以上のワイヤ用の 2 穴標準ラグ端子を収容する必要があります。
  9. 電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付いていることを確認してください。リターンがバッテリー設備のシャーシアースに接続される一般的な配電方式では、マルチメーターを使用して、シャーシアースへの–48VおよびRTN DCケーブルの抵抗を確認できます。

    • シャーシのアースへの抵抗が非常に高い(開回路を示す)ケーブルはマイナス(–)で、 –48V (入力)DC 電源入力端子に取り付けます。

    • シャーシのアースへの抵抗が非常に低い(閉回路を示す)ケーブルはプラス(+)で、 RTN (リターン)DC 電源入力端子に取り付けます。

    注意：

    電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。
  10. 電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。

    熱収縮チューブを取り付けるには:

    1. ケーブルのラグ バレルに接続されている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。

    2. ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。

    図 26 に、熱収縮チューブを取り付ける手順を示します。

    手記：

    チューブを過熱しないでください。
    図 26:熱収縮チューブ How to Install Heat-Shrink Tubingの取り付け方法
  11. 各電源ケーブル ラグを DC 電源入力端子に取り付け、ナットで固定します(図 27 を参照)。23 lb-inの間で適用します。(2.6 Nm)および25 lb-in。(2.8 Nm)の各ナットへのトルク。(13/32インチを使用します。[10 mm]ナットドライバーまたはソケットレンチ。

    1. 各プラス (+) DC 電源ケーブル ラグを RTN (リターン)DC 電源入力端子に固定します。

    2. 各マイナス (–) DC 電源ケーブル ラグを –48V (入力)DC 電源入力端子に固定します。

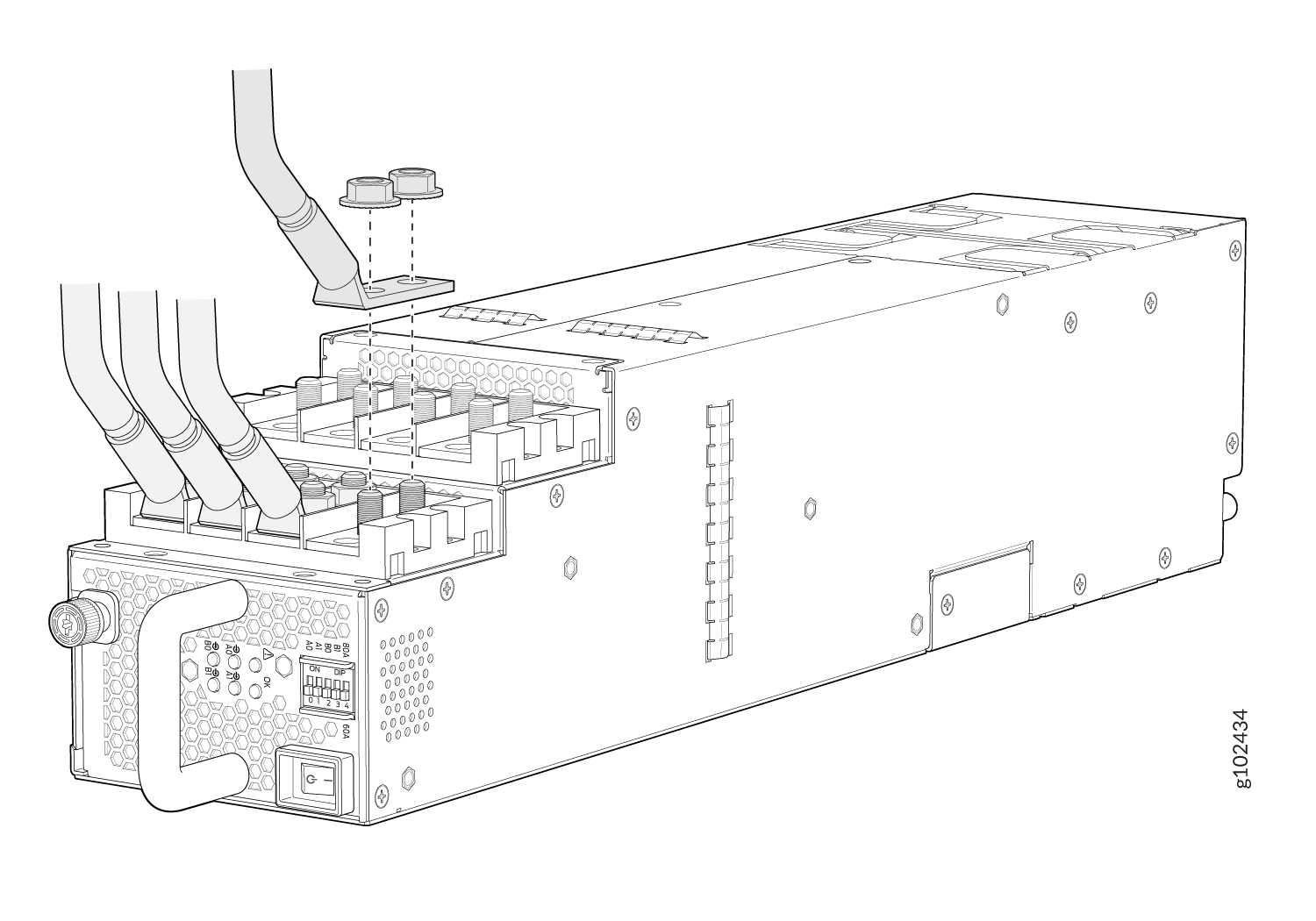

    図 27:DC 電源ケーブルを JNP10K-PWR-DC 電源Connect the DC Power Source Cables to a JNP10K-PWR-DC Power Supplyに接続する

    各電源には、2 組の独立した DC 電源入力端子(INPUT 1: RTN –48V/–60V: および INPUT 2: : RTN –48V/–60V)があります。給電の冗長性を確保するため、各電源には、給電 INPUT 1 および給電 INPUT 2 から派生した専用の給電が必要です。この設定は、ルーターに一般的に導入されるINPUT 1/INPUT 2フィードの冗長性を提供します。入力とシャーシの接地の間には基本的な絶縁があります。また、RTN入力フィード間には基本的な絶縁があります。

  12. プラス(+)ねじ回し(No.2)を使用してねじを締めて、電源ケーブルの各セットにプラスチックケーブルカバーを取り付けます。
  13. シャーシの電源スロットにカバーが付いている場合は、親指と人差し指を指穴に挿入し、カバーをつまんでスロットから引き出します。後で使用するためにカバーを保管します (図 28 を参照)。
    図28:PTX10016シャーシRemove the Power Supply Cover from the PTX10016 Chassisから電源装置カバーを取り外す
  14. 非脱落型ネジを反時計回りに緩めます。指を使用するか、プラス(+)ねじ回し(No.1)を使用します。
  15. 電源装置の前面プレートから非脱落型ネジを引き離して、ラッチを外します。
    手記：

    電源装置は、PTX10016 ルーターの PSU 0 から PSU 9 までの任意のスロット(上から下)に取り付けることができます。
  16. 両手を使って、ルーター背面の電源スロットに電源装置を置きます。
  17. 電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源装置のフェースプレートが、隣接する電源装置のフェースプレートまたは電源装置カバーと同じ高さになっていることを確認します( 図 29 を参照)。
  18. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  19. 非脱落型ネジを指で時計回りに回すか、プラス(+)ドライバ(No.1)を使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 lb-in)を超えるトルクをかけないでください。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
    図 29:PTX10016 ルーター Install a JNP10K-PWR-DC Power Supply in the PTX10016 Routerに JNP10K-PWR-DC 電源を取り付ける
    手記：

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

  20. 入力 1 のケーブルを電源に配線し、入力 2 のケーブルを別の電源に配線します。JNP10K-PWR-DC は電力を共有するため、1 つの入力で電力が低下しても、電源は内部でロード バランシングできます。図 30 を参照してください。
    図 30: PTX10016 ルーター Proper Load Balancing for JNP10K-PWR-DC Power Cables on a PTX10016 Router での JNP10K-PWR-DC 電源ケーブルの適切なロード バランシング
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  21. 入力1と入力2のイネーブルスイッチを設定します(図31を参照)。

    両方のソース入力を使用する場合は、両方のイネーブルスイッチをオン(|)の位置に設定します。ソースの冗長性を使用しない場合は、未使用のソースをオフ(O)の位置に設定します。LEDが赤に点灯し、ソース入力が使用中でなく、イネーブルスイッチがオン(|)の場合、エラーを示します。

    図 31: 電源Set the Enable Switches for the Power Sourceのイネーブル スイッチの設定
    1
    —

    入力ソースを有効にするためのDIPスイッチ
    2
    —

    電源スイッチ、オン(|)およびスタンバイ(O)
  22. 電源フェースプレートの入力 1 と 2 の LED が点灯し、点灯していることを確認します。
  23. 電源スイッチをオン(|)の位置に押します。

PTX10016 ルーターから JNP10K-PWR-DC 電源を取り外します

PTX10016 ルーターから JNP10K-PWR-DC 電源を取り外す前に、以下を行ってください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • プラス(+)ねじ回し、No.1およびNo.2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源装置または電源スロットのカバー

    • 帯電防止マット

注意：

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
警告：

DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
注意：

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

PTX10016 ルーターから JNP10K-PWR-DC 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。PTX10016 シャーシの保護接地端子の横、PSU 9 の下に ESD ポイントがあります(図 32 を参照)。
    図 32:PTX10016 シャーシ背面の ESD ポイント ESD Point on the Rear of the PTX10016 Chassis
    1
    —

    ESDポイント


  2. DC 電源ケーブルのリード線間の電圧が 0 V であること、および取り外しプロセス中にケーブルがアクティブになる可能性がないことを確認します。
  3. 黒色の電源装置の出力スイッチがスタンバイ位置(O)に設定されていることを確認します。
  4. 非脱落型ネジを反時計回りに緩めます。指を使うか、プラス(+)ねじ回し(No.1)を使用します。
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。図 33 を参照してください。
    図 33:PTX10016 ルーター Remove a JNP10K-PWR-DC Power Supply from the PTX10016 Routerから JNP10K-PWR-DC 電源を取り外す
    手記：

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

  6. 高温の電源から手を保護するために、耐熱手袋を着用してください。
  7. 電源のコンポーネント、ピン、リード、またはハンダ接続に触れないように注意しながら、片手を電源の下に置いて支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意：

    熱記号 を参照してください。電源の表面が熱くなっています。電源装置をシャーシから半分引き出して電源装置が冷えるまで数分間待つか、耐熱手袋を着用して電源装置を取り外します。
  8. 電源装置を静電気防止用マットの上に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  9. 電源装置を交換しない場合は、スロットにカバーを取り付けます。カバーを取り付けるには:
    1. 親指と人差し指をカバーの指穴に挿入します。
    2. カバーをつまんでスロットに入れます。
    3. 指を離すと、カバーはスロットに残ります。
  10. No.2プラス(+)ドライバを使用して、入力端子スタッドを反時計回りにシールドしているプラスチック製ケーブルカバーのネジを緩めます。
  11. 13/32インチを使用して、ナットを反時計回りに緩めます。(10 mm)ナットドライバーまたはソケットレンチ、入力端子スタッドから。
  12. ケーブルラグを入力端子スタッドから取り外します。

PTX10016 ルーターに JNP10K-PWR-DC2 電源を取り付けます

PTX10016 ルーターに JNP10K-PWR-DC2 電源を取り付ける前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

    警告：

    DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
    警告：

    動作中のHVDC電源をシャーシから取り外すときは、熱保護手袋を着用して、重度の火傷から身を守ります。HVDC電源は、動作条件下で158°C〜176°C(70°F〜80°F)の温度に達する可能性があります。
    注意：

    ルーターに電源を接続する前に、資格のある電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。
    注意：

    安全性およびEMI(電磁妨害)要件を満たし、適切な動作を保証するには、ルーターを電源に接続する前に、PTX10016ルーターをアースに接続する必要があります。シャーシへの個別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用して接地に接続します。別のアース線を使用してPTX10016ルーターをアースに接続する手順については、 PTX10016ルーターをアースに接続するを参照してください。
    手記：

    JNP10K-PWR-DC2 電源のバッテリー リターンは、絶縁型 DC リターン(DC-I)として接続する必要があります。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • 80 °C(176 ° F)までの温度に耐えられる熱保護手袋

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • ケーブル ラグ(付属)を取り付けた状態で、大電流ケーブル アセンブリ CBL-PWR2-BARE(付属していません)を使用します。

      JNP10K-PWR-DC2 に提供される端子ラグは、Panduit LCD4-14A-L または同等品で、4 AWG(21.1 mm²)電源ケーブル用のサイズです。4 AWG(21.1 mm²)の撚り線は、定格75°C、または地域の電気規則に従っている必要があります。電源ケーブルとラグの圧着部分の周囲に熱収縮チューブ絶縁体を取り付けることを推奨します。

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ねじ回し、No.1およびNo.2

    • マルチメータ

PTX10016 ルーターに JNP10K-PWR-DC2 電源を取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016シャーシ背面のPSU9の下にあります(図34を参照)。
    図 34:PTX10016 シャーシ背面の ESD ポイント Back view of refrigerator highlighting condenser coils, electrical connections, and compressor. Close-up of hexagonal nut with warning symbol indicating caution during maintenance.
    1
    —

    ESDポイント


  2. 電源装置のコンポーネント、ピン、リード線、またはハンダ接続部に触れないように注意して、電源装置を袋から取り出します。
  3. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  4. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス(+)ドライバ(No.2)を使用してネジを緩め、電源入力端子からプラスチックケーブルカバーを取り外します(図35を参照)。
    図 35:JNP10K-PWR-DC2 電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC2 Power Supplyのプラスチック ケーブル カバーの取り外し
  6. 13/32 インチを使用して、各 DC 電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチを使用してナットを緩めます。
    手記：

    JNP10K-PWR-DC2 電源には、入力 DC フィードごとに専用のサーキット ブレーカーが必要です。中程度の遅延で定格 80 A DC のサーキット ブレーカーを使用する必要があります。
  7. DC 電源のケーブルのリード線の両端の電圧が 0 V になるように電源回路ブレーカーが開いており、DC 電源の接続中にケーブルのリード線がアクティブにならないことを確認します。
  8. 電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付いていることを確認してください。リターンがバッテリー設備のシャーシアースに接続される一般的な配電方式では、マルチメーターを使用して、シャーシアースへの–48VおよびRTN DCケーブルの抵抗を確認できます。

    • シャーシのアースへの抵抗が非常に高い(開回路を示す)ケーブルはマイナス(–)で、 –48V (入力)DC 電源入力端子に取り付けます。

    • シャーシのアースへの抵抗が非常に低い(閉回路を示す)ケーブルはプラス(+)で、 RTN (リターン)DC 電源入力端子に取り付けます。

    JNP10K-PWR-DC2 電源は、1 つのハウジング内の 2 つの電源に相当します。各 JNP10K-PWR-DC2 には、4 組の独立した DC 電源入力端子があります。

    • A0: 入力A0 RTN –48V/–60V

    • B0: 入力B0 RTN -48V/-60V

    • A1: 入力A1 RTN -48V/-60V

    • B1: 入力B1 RTN -48V/-60V

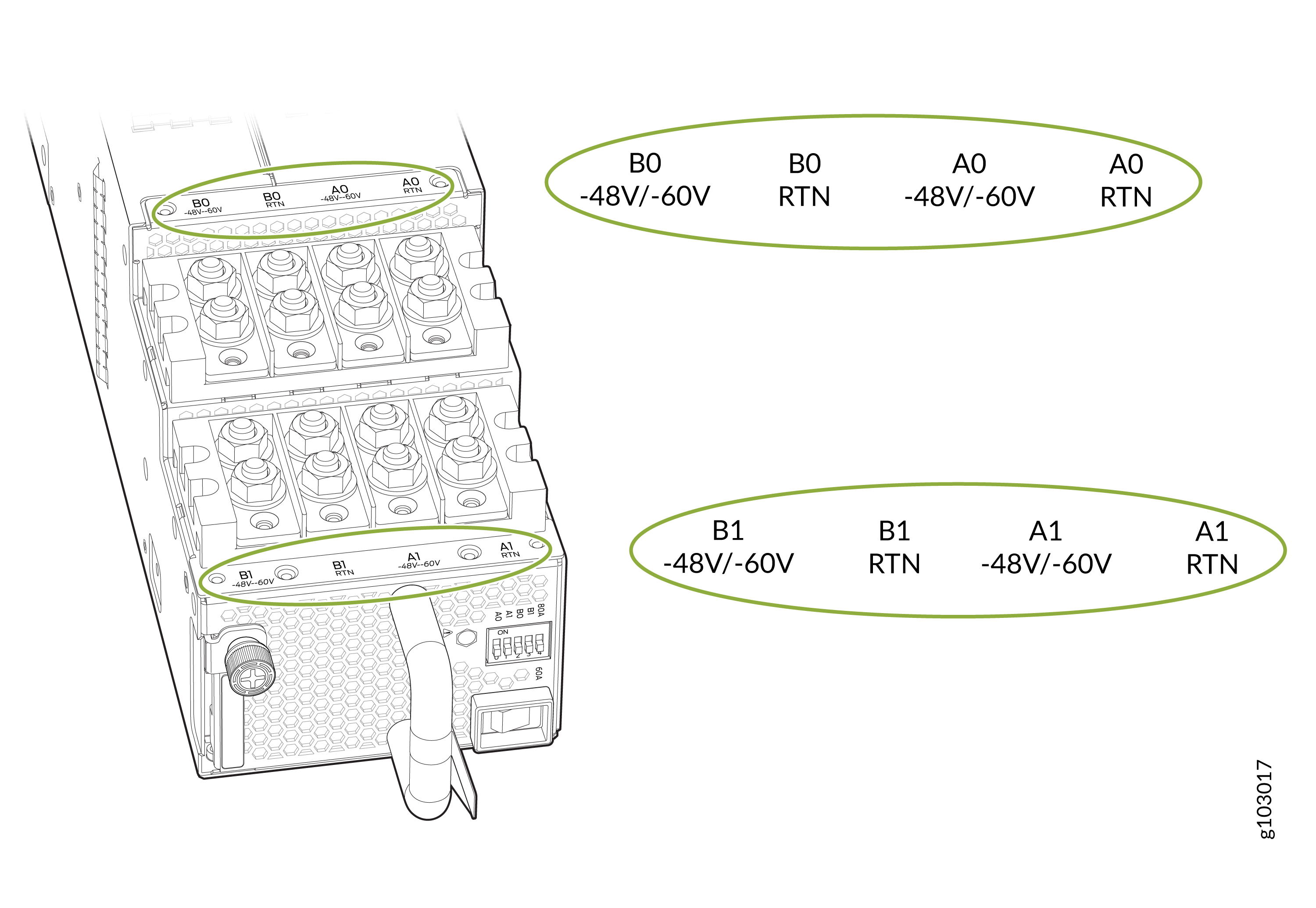

    図 36:JNP10K-PWR-DC2 入力端子マーキング
    注意：

    電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。

    システムの信頼性を確保するために、すべての入力にソースの冗長性(ソースAとソースB)を推奨します。

    2 つの独立した電源(電源 A と電源 B)がある場合:独立した電源を 4 セット(電源 A から 2 つ、電源 B から 2 つ)を用意することをお勧めします。電源 A から電源装置の端子 A0 および A1 への 2 つのフィードと、電源装置の端子 B0 および B1 への 2 つのフィードを接続する必要があります。これにより、電源と配電の冗長性が電源に提供されます。

    電源が 1 つしかなく、配電の冗長性が必要な場合: その電源からの独立した電源供給を 4 セット用意することを推奨します。フィードは、電源装置の端子 A0、A1、B0、および B1 に接続する必要があります。これにより、電源に配電の冗長性が提供されます。

    電源が 1 つしかなく、配電の冗長性が必要ない場合: その電源からの独立した電源供給を 4 セット用意することを推奨します。一方のフィード ペアを電源装置の端子 A0 または B0 に接続し、もう一方のフィード ペアを端子 A1 または B1 に接続する必要があります。このシナリオでは、電源装置は 5500 W のフル出力電力を供給します。

    1 つの給電を A0 に接続し、別の給電を B0 に接続した場合、または、1 つの給電を A1 に接続し、別の給電を B1 に接続した場合、電源は出力電力の半分(2750 W)しか供給しません。これは、端子 A0 と B0 が PS0 電源(2750 W)に関連付けられ、端子 A1 と B1 が PS1 電源(2750 W)に関連付けられているためです。

  9. 電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。

    熱収縮チューブを取り付けるには:

    1. ケーブルのラグ バレルに接続されている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。

    2. ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。

    図 37 に、熱収縮チューブを取り付ける手順を示します。

    手記：

    チューブを過熱しないでください。
    図 37:熱収縮チューブ How to Install Heat-Shrink Tubingの取り付け方法
  10. 各電源ケーブル ラグを DC 電源入力端子に取り付け、ナットで固定します(図 38 を参照)。23 lb-inの間で適用します。(2.6 Nm)および25 lb-in。(2.8 Nm)の各ナットへのトルク。(13/32インチを使用します。[10 mm]ナットドライバーまたはソケットレンチ。

    1. 各プラス (+) DC 電源ケーブル ラグを RTN (リターン)DC 電源入力端子に固定します。

    2. 各マイナス (–) DC 電源ケーブル ラグを –48V (入力)DC 電源入力端子に固定します。

    各電源には、2 組の独立した DC 電源入力端子(INPUT 1: RTN –48V/–60V: および INPUT 2: : RTN –48V/–60V)があります。給電の冗長性を確保するため、各電源には、給電 INPUT 1 および給電 INPUT 2 から派生した専用の給電が必要です。この設定は、ルーターに一般的に導入されるINPUT 1/INPUT 2フィードの冗長性を提供します。入力とシャーシの接地の間には基本的な絶縁があります。また、RTN入力フィード間には基本的な絶縁があります。

    図 38:DC 電源ケーブルを JNP10K-PWR-DC2 電源Connect the DC Power Source Cables to a JNP10K-PWR-DC2 Power Supplyに接続します
  11. プラス(+)ねじ回し(No.2)を使用してねじを締めて、電源ケーブルの各セットにプラスチックケーブルカバーを取り付けます。
  12. シャーシの電源スロットにカバーが付いている場合は、親指と人差し指を指穴に挿入し、カバーをつまんでスロットから引き出します。後で使用するためにカバーを保管します (図 39 を参照)。
    図 39:PTX10016 シャーシ Remove the Power Supply Cover from the PTX10016 Chassisから電源装置カバーを取り外す
  13. 非脱落型ネジを反時計回りに緩めます。指を使用するか、プラス(+)ねじ回し(No.1)を使用します。
  14. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  15. 両手を使って、ルーター背面の電源スロットに電源装置を置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源装置がシャーシから約2インチ突き出ています。(5cm)(図 40 を参照)。
  16. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  17. 非脱落型ネジを指で時計回りに回すか、プラス(+)ドライバ(No.1)を使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 lb-in)を超えるトルクをかけないでください。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
    図 40:PTX10016 ルーター Install a JNP10K-PWR-DC2 Power Supply in the PTX10016 Routerに JNP10K-PWR-DC2 電源を取り付けます
  18. 入力 A0 と A1 のケーブルを電源に配線し、入力 B0 と B1 のケーブルを別の電源に配線します。各入力は専用の配電および保護に接続する必要があります。JNP10K-PWR-DC は電力を共有するため、1 つの入力で電力が低下しても、電源は内部でロード バランシングできます。図 41 を参照してください。
    図 41:PTX10016 ルーター Proper Load Balancing for JNP10K-PWR-DC2 Power Cables on a PTX10016 Router での JNP10K-PWR-DC2 電源ケーブルの適切なロード バランシング
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  19. 3つのDIPスイッチを設定して、入力ソースの数を示し、高電力または低電力を示します。表 3 および 図 42 を参照してください。

    両方のソース入力を使用する場合は、両方のイネーブルスイッチを オン の位置に設定します。ソースの冗長性を使用しない場合は、未使用のソースをオフの位置に設定します。LEDが赤に点灯し、ソース入力が使用中でなく、イネーブルスイッチが オンの場合、エラーを示します。

    表 3:JNP10K-PWR-DC2 DIP スイッチの設定

    スイッチ

    状態

    形容

    1

    オン

    IP0 が存在します。

    オフ

    IP0 が存在しません。

    2

    オン

    IP1 が存在します。

    オフ

    IP1 が存在しません

    3

    オン

    30 A フィードに対応。シングルフィードで 5000 W、デュアルフィードで 5500 W。

    オフ

    20 A フィードに対応。電源容量は3000Wです。
    図42:電源Set the Enable Switches for the Power Sourceのイネーブルスイッチの設定
    1
    —

    DIPスイッチ
    2
    —

    電源スイッチ、オン(|)およびスタンバイ(O)
  20. 電源フェースプレートの入力 1 と 2 の LED が点灯し、点灯していることを確認します。
  21. 電源スイッチをオン(|)の位置に押します。

PTX10016 ルーターから JNP10K-PWR-DC2 電源を取り外します

PTX10016 ルーターから JNP10K-PWR-DC2 電源を取り外す前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

    注意：

    動作中のJNP10K-PWR-DC2電源は、動作条件下で70°C〜80°C(158°F〜176°F)の温度に達する可能性があります。けがをしないように、動作中の電源に素手で触れないでください。

  • ESDによる損傷を防ぐ方法を理解してください。静 電放電による損傷の防止を参照してください。

    注意：

    電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
    注意：

    ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

  • 次の部品と工具が揃っていることを確認します。

    • 158°Fから176°F(70°C〜80°F)の温度に耐えることができる熱保護手袋

    • ESD(静電放電)接地ストラップ(アクセサリキットに付属)

    • プラス(+)ねじ回し、No.1およびNo.2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源装置または電源スロットのカバー

    • 帯電防止マット

PTX10016 ルーターから JNP10K-PWR-DC2 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、PTX10016シャーシの保護接地端子の横、PSU9の下にあります(図43を参照)。
    図 43:PTX10016 シャーシ Back view of refrigerator highlighting condenser coils, electrical connections, and compressor. Close-up of hexagonal nut with warning symbol indicating caution during maintenance.背面の ESD ポイント
    1
    —

    ESDポイント


  2. DC 電源ケーブルのリード線間の電圧が 0 V であること、および取り外しプロセス中にケーブルがアクティブになる可能性がないことを確認します。
  3. 電源スイッチがスタンバイ位置(O)に設定されていることを確認します。
  4. 非脱落型ネジを反時計回りに緩めます。指を使うか、プラス(+)ねじ回し(No.1)を使用します。
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。(図 44 を参照)。
    図 44:PTX10016 ルーター Remove a JNP10K-PWR-DC2 Power Supply from the PTX10016 Routerから JNP10K-PWR-DC2 電源を取り外す
  6. 高温の電源から手を保護するために、耐熱手袋を着用してください。
  7. 電源装置のコンポーネント、ピン、リード、またはハンダ接続部に触れないように注意しながら、手袋をはめた片手を電源装置の下に置き、電源装置を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
  8. 電源装置を静電気防止用マットの上に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  9. 電源装置を交換しない場合は、スロットにカバーを取り付けます。カバーを取り付けるには:
    1. 親指と人差し指をカバーの指穴に挿入します。
    2. カバーをつまんでスロットに入れます。
    3. 指を離すと、カバーはスロットに残ります。
  10. 入力端子スタッドをシールドしているプラスチック製ケーブルカバーのネジを反時計回りに緩めます。プラス(+)ねじ回し(番号2)を使用します。
  11. 13/32インチを使用してナットを反時計回りに緩めます。(10 mm)ナットドライバーまたはソケットレンチ、入力端子スタッドから。
  12. ケーブルラグを入力端子スタッドから取り外します。

JNP10K-PWR-DC3 電源の取り付け

JNP10K-PWR-DC3 電源をシャーシに取り付ける前に、以下を実行します。

  • すべての安全上の警告と注意に必ず従ってください。

    手記：

    DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
    手記：

    動作中のJNP10K-PWR-DC3電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。JNP10K-PWR-DC3 電源は、機器の電源がオンのとき、70 °C から 80 °C(158 °F から 176 °F )の温度に達することがあります。
    手記：

    ルーターに電源を接続する前に、資格のある電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。
    手記：

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、AC電源とDC電源を混在させないでください。
    手記：

    安全性およびEMI(電磁干渉)要件を満たし、適切な動作を確保するには、PTX10016ルーターを電源に接続する前にアースに接続する必要があります。シャーシへの個別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用して接地に接続します。別のアース線を使用してPTX10016ルーターをアースに接続する手順については、 アースへのPTX10016ルーターの接続を参照してください。
    手記：

    JNP10K-PWR-DC3 電源のバッテリー リターンは、絶縁型 DC リターン(DC-I)として接続する必要があります。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • DC 電源装置を取り付ける前に、以下の部品と工具が揃っていることを確認します。

    • 静電放電(ESD)接地ストラップ

    • JNP10K-PWR-DC3(ストレートラグの場合はPanduit LCD4-14A-L、45°ラグの場合はLCD-4-14AH-L、または同等品)用の端子ラグ、および4AWG(21.1 mm²)電源ケーブル用のサイズに付属されています。電源ケーブルとラグのしわが寄った部分の周囲に熱収縮チューブの絶縁体を取り付けることをお勧めします(手順 9 を参照)。

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ねじ回し、No.1およびNo.2

    • マルチメータ

PTX10016 シャーシの JNP10K-PWR-DC3 電源は、ホットリムーブおよびホットインサート可能な FRU(現場交換可能ユニット)です。シャーシの左側に沿って、背面に最大 3 つの電源装置を取り付けることができます。

JNP10K-PWR-DC3 電源をPTX10016に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016背面のPSU2の下にあります(図45を参照)。
    図45:PTX10016ESD Point on the Rear of the PTX10016背面のESDポイント
    1
    —

    ESDポイント


  2. 電源装置のコンポーネント、ピン、リード、またはハンダ接続部に触れずに、電源装置を袋から取り出します。
  3. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  4. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス(+)ドライバ(No.2)を使用してネジを緩め、電源入力端子からプラスチックケーブルカバーを取り外します(図46を参照)。
    図 46:JNP10K-PWR-DC3 電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC3 Power Supplyのプラスチック ケーブル カバーの取り外し
  6. 13/32 インチを使用して、各 DC 電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチ。
  7. DC 電源ケーブルのリード線間の電圧が 0 V になるように、電源回路ブレーカーが開いていることを確認します。また、DC 電源の接続中にケーブルのリード線がアクティブにならないようにも注意してください。
  8. 電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付いていることを確認してください。リターンがバッテリー設備のシャーシアースに接続される一般的な配電方式では、マルチメータを使用して、シャーシアースへの-48VおよびRTN DCケーブルの抵抗を検証できます。

    • シャーシのアースへの抵抗が非常に高い(開回路を示す)ケーブルはマイナス(-)で、 -48 V (入力)DC 電源入力端子に取り付けます。

    • シャーシのアースへの抵抗が非常に低い(閉回路を示す)ケーブルはプラス(+)で、 RTN (リターン)DC 電源入力端子に取り付けます。

    JNP10K-PWR-DC3 電源は、1 つのハウジング内の 4 つの電源に相当します。各 JNP10K-PWR-DC3 には、4 組の独立した DC 電源入力端子があります。

    • 入力A0:RTN -48 V / -60 V

    • 入力B0:RTN -48V/-60V

    • 入力A1:RTN -48V/-60V

    • 入力B1:RTN -48V/-60V

    システムの信頼性を確保するために、すべての入力にソースの冗長性(ソースAとソースB)を推奨します。2 つの電源が利用できない場合は、同じ電源からの 2 つのフィードを使用して、配電の信頼性を確保します。2 つのフィードは、ソースからシステムへの 2 つの独立した配電ルートを意味します。 図 47 を参照してください。

    図 47:JNP10K-PWR-DC3 入力端子マーキング JNP10K-PWR-DC3 Input Terminal Marking
    注意：

    電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。
  9. 電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。
    熱収縮チューブを取り付けるには:

    1. ケーブルのラグ バレルに接続されている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。

    2. ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。

    図 48 に、熱収縮チューブを取り付ける手順を示します。

    手記：チューブを過熱しないでください。
    図 48:熱収縮チューブ How to Install Heat-Shrink Tubingの取り付け方法
  10. 各電源ケーブル ラグを関連する DC 電源入力端子に取り付け、各ケーブル ラグをナットで固定します(図 49 および 図 50 を参照)。23 lb-inの間で適用します。(2.6 Nm)および25 lb-in。(2.8 Nm)の各ナットへのトルク。(13/32インチを使用します。(10 mm)ナットドライバーまたはソケットレンチ。

    1. 各プラス (+) DC 電源ケーブル ラグを RTN (リターン)DC 電源入力端子に固定します。

    2. 各マイナス (-) DC 電源ケーブル ラグを -48 V (入力)DC 電源入力端子に固定します。

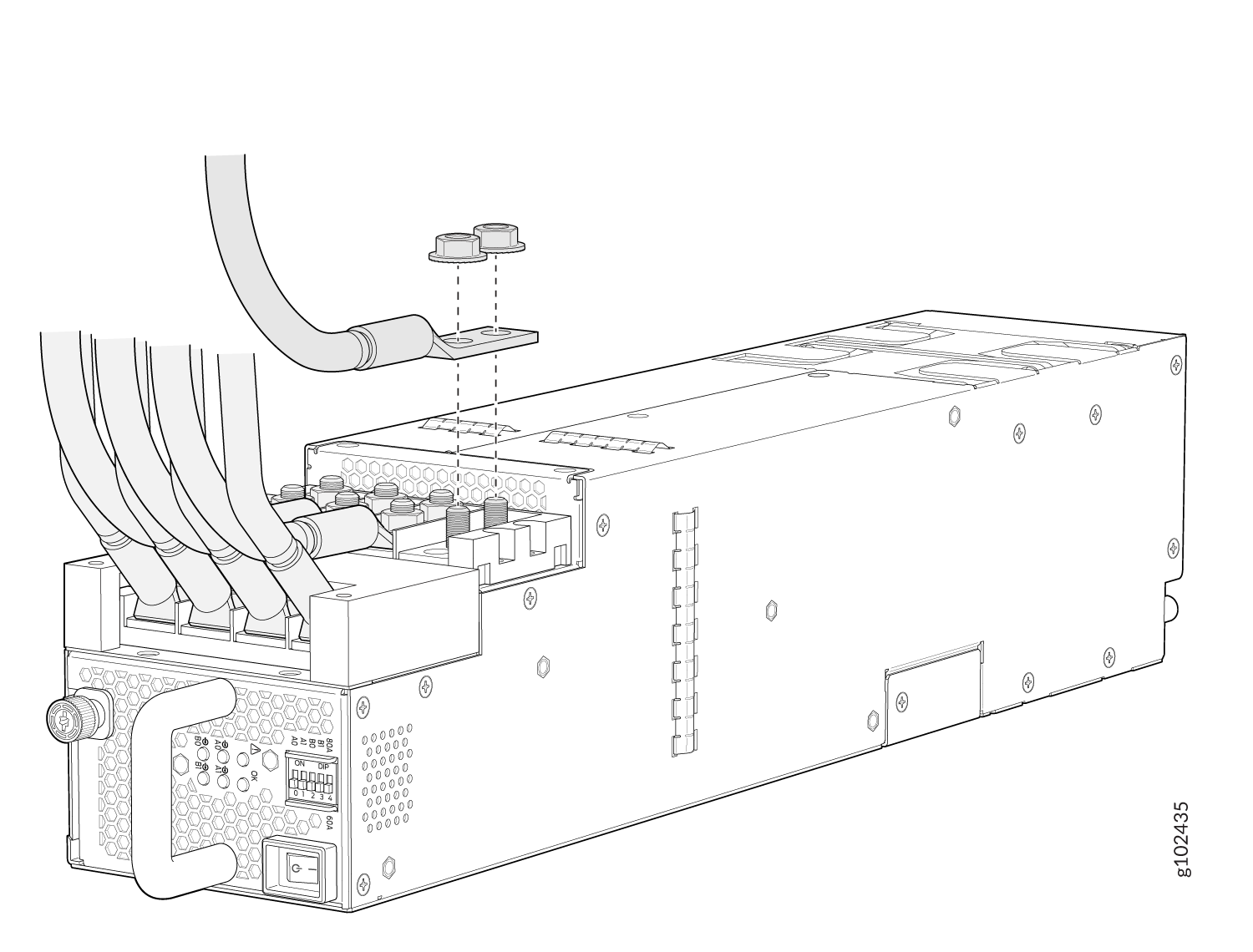

    図 49:DC 電源ケーブルを JNP10K-PWR-DC3 電源(INP-A1)Connect the DC Power Source Cables to a JNP10K-PWR-DC3 Power Supply (INP-A1)に接続します
    図 50:DC 電源ケーブルを JNP10K-PWR-DC3 電源(INP-A0)Connect the DC Power Source Cables to a JNP10K-PWR-DC3 Power Supply (INP-A0)に接続します
  11. プラスチック製のケーブルカバーを電源ケーブルの各セットに取り付け、プラス(+)ねじ回し(No.2)を使用してネジを締めます。
  12. シャーシの電源スロットにカバーパネルがある場合は、親指と人差し指を指穴に挿入し、カバーをつまんでスロットから引き出します。後で使用するためにカバーパネルを保存します(図51を参照)。
    図 51:PTX10016 Removing the Power Supply Cover Panel on a PTX10016の電源装置カバー パネルの取り外し
  13. プラス (+)ねじ回し(番号 1)を使用して、非脱落型ネジを反時計回りに緩めます。
  14. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  15. 両手を使って、ルーター背面の電源スロットに電源装置を置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。(図 52 を参照)。
  16. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  17. プラス(+)ねじ回し(No.1)で時計回りに回して、非脱落型ネジを締めます。非脱落型ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
    図 52:PTX10016 Install a JNP10K-PWR-DC3 in a PTX10016への JNP10K-PWR-DC3 の取り付け
    1
    —

    ロックラッチ
    2
    —

    非脱落型ネジを締めます(時計回り)
  18. INP0 ケーブルを電源に配線し、INP1 を別の電源に配線します。JNP10K-PWR-DC3 は、1 つの入力で電力が低下したときに電力を共有することで、内部で負荷分散を行います。
    図 53: PTX10016 Proper Load Balancing for JNP10K-PWR-DC3 Power Cables on PTX10016上の JNP10K-PWR-DC3 電源ケーブルの適切なロード バランシング
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  19. 5つのDIPスイッチを設定して、入力ソースの数を示し、高電力または低電力を示します( 表4 および 図54を参照)。

    両方のソース入力を使用する場合は、4つのイネーブル・スイッチを オン の位置に設定します。ソースの冗長性が使用されていない場合は、未使用のソースを オフ の位置に設定します。LEDが赤に点灯し、ソース入力が使用中でなく、イネーブルスイッチが オンの場合、エラーを示します。

    表 4:JNP10K-PWR-DC3 DIP スイッチの設定

    スイッチ

    状態

    形容

    0

    オン

    A0 は存在します。

    オフ

    A0 は存在しません。

    1

    オン

    A1 が存在します。

    オフ

    A1 は存在しません。

    2

    オン

    B0 が存在します。

    オフ

    B0 は存在しません。

    3

    オン

    B1 が存在します。

    オフ

    B1 は存在しません。

    4

    オン

    高電力(80 A)給電に対応。

    オフ

    低電力(60 A)給電に対応。
    図 54: 電源Setting the DIP Switches for the Power Sourceの DIP スイッチの設定
    1
    —

    DIPスイッチ



    DIP スイッチ設定の詳細については、 表 5 を参照してください。

  20. 電源フェースプレートの入力 A0、A1、B0、および B1 LED が点灯し、点灯していることを確認します。
  21. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-DC3 電源の取り外し

ルーターから DC 電源を取り外す前に、以下を行ってください。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-DC3 電源を取り外す前に、以下の部品と工具が揃っていることを確認します。

    • 70°C〜80°C(158°F〜176°F)の温度に耐えることができる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1およびNo.2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源装置または電源スロットのカバー

注意：

動作中のJNP10K-PWR-DC3電源は、機器がオンのとき、70°C〜80°C(158°F〜176°F)の温度に達することがあります。けがをしないように、動作中の電源に素手で触れないでください

注意：

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。「 PTX10016 Power Planning」を参照してください。
注意：

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにアクティブブランク電源モジュール(ABPM)を取り付けます。

PTX10016 ルーターから JNP10K-PWR-DC3 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016背面のPSU5の下にあります(図43を参照)。
    図55:PTX10016ESD Point on the Rear of the PTX10016背面のESDポイント
    1
    —

    ESDポイント


  2. DC 電源ケーブルのリード線の両端の電圧が 0 V であることを確認してください。
  3. 黒の電源出力スイッチがスタンバイ位置に設定されていることを確認します。
  4. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。 図 56 を参照してください。
    図 56:PTX10016 Remove a JNP10K-PWR-DC3 Power Supply from an PTX10016から JNP10K-PWR-DC3 電源を取り外す
    1
    —

    非脱落型ネジを緩めます(反時計回り)
    2
    —

    リリースラッチ
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記：

    シャーシの損傷を防ぐために、イジェクタが完全に開いていることを確認します。 図 57 を参照してください。
    図 57:オープン電源イジェクタ Open Power Supply Ejector
  6. 高温の電源から手を保護するために、耐熱手袋を着用してください。
  7. 手 袋をはめた手を電源装置の下に置き、電源装置のコンポーネント、ピン、リード、またはハンダ接続に触れないように支えます。もう片方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
  8. 電源装置を交換しない場合は、ABPM をスロットに取り付けます。
    手記：電源装置またはABPMがない状態でシャーシを稼働させないでください。

    ABPMをインストールするには:

    1. 親指と人差し指をABPMの指穴に挿入します。
    2. 押してスプリングラッチを引っ込めます。
    3. ABPMをスロットに配置します。
  9. 入力端子スタッドを保護しているプラスチックケーブルカバーのネジを緩めます。プラス(+)ねじ回し(No.2)を使用して、ねじを反時計回りに回します。
  10. 13/32インチを使用して、ナットを反時計回りに緩めます。(10 mm)ナットドライバーまたはソケットレンチ、入力端子スタッドから。
  11. ケーブルラグを入力端子スタッドから取り外します。

JNP10K-PWR-AC3H 電源装置の取り付け

注意：

すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。システムで 2 つのモデルを同時に実行できるのは、すべての JNP10K-PWR-AC/JNP10K-PWR-AC2 電源を JNP10K-PWR-AC3H 電源にホットスワップしているときだけです。
警告：

実行中のJNP10K-PWR-AC3H電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。電源は、動作条件下で158°Cから176°C(70°F)から80°Fの温度に達する可能性があります。

JNP10K-PWR-AC3H 電源をシャーシに取り付ける前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。JNP10K-PWR-AC3H 電源装置を取り付けるために、次の部品と工具が揃っていることを確認します。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 地理的な場所(低電圧設備の場合)または入力アンペア数(高電圧設備の場合)に適した電源ケーブル。 PTX10004電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC3H 電源をPTX10016に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。保護接地端子の横、PTX10016背面のPSU2の下にESDポイントがあります(図58を参照)。
    図58:PTX10016ESD Point on the Rear of the PTX10016背面のESDポイント
    1
    —

    ESDポイント


  2. 電源ユニットの接続部に触れないように注意して、電源ユニットをバッグから取り出します。
  3. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。スタンバイ位置では、スイッチは出力電圧をオフにし、入力電力を遮断しません。
  4. プラス(+)ねじ回し(No.1)を使用して反時計回りに回して、非脱落型ネジを緩めます。
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記：

    電源装置は、PTX10016 の PSU 0 から PSU 9 までの任意のスロット(上から下)に取り付けることができます。
  6. 両手を使って、システム背面の電源ユニットスロットに電源ユニットを置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源装置の前面プレートが、隣接する電源装置の前面プレートと同じ高さになっていることを確認します(図 59 を参照)。
    図 59:JNP10K-PWR-AC3H Install a JNP10K-PWR-AC3Hのインストール
  7. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  8. プラス (+)ねじ回し(No.1)を使用して時計回りに回し、非脱落型ネジを締めます。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
  9. 各電源ケーブルを専用の電源(A0、B0、A1、B1)に接続します。JNP10K-PWR-AC3Hでは、各電源を別々の電源に接続するだけで済みます。電源ユニットを電源に接続できるケーブルには、まっすぐな電源コードを使用するものと、直角(RA)の電源コードを使用するものの2種類があります。ストレート電源コードまたは RA 電源コードを使用して、電源モジュールを電源に接続できます。JNP10K-PWR-AC3H PSU の電源コード プラグとコンセントは、SAFE-D-Grid コネクタ システムを使用します。SAFE-D-GRIDコネクタにはラッチシステムが組み込まれており、電源コードをPSUに固定します。
    1. 直角の電源コードを取り付けるときは、入力の左側の列(A0とB0)を最初に接続する必要があります。図 60 を参照してください。
      図60:AC0HRight Angle Plugs for A0 and B0 Inputs of AC3HのA0およびB0入力用の直角プラグ
    2. 次に、入力A1および/またはB1の右側の列を接続します。図 61 を参照してください。
      図61:AC1HRight Angle Plugs for A1 and B1 Inputs of AC3HのA1およびB1入力用の直角プラグ
    1. まっすぐな電源コードを使用する場合は、まっすぐな電源コードを任意の順序で接続できます。図 62 を参照してください。
      図 62:AC3H Connecting Straight Power Cords to AC3Hへのストレート電源コードの接続
    手記：

    バッフルの取り付けはオプションであり、PSU の左側からルータの背面にエアーフローを方向転換する場合にのみ使用します。これにより、NEB への準拠が保証されます。

    バッフルは、電源装置をルーターに挿入する前に取り付ける必要があります。 図 63 を参照してください。
    図 63:JNPR10K-PWR-AC3H Installing Baffle in JNPR10K-PWR-AC3Hへのバッフルの取り付け
  10. 各電源ケーブルについて、Safe-D-Grid コネクタ付きのケーブルの端を JNP10K-PWR-AC3H 電源に挿入します。図 64 を参照してください。
    図 64: バッフル Installing a JNPR10K-PWR-AC3H using RA Power Cords with Baffle付きの RA 電源コードを使用した JNPR10K-PWR-AC3H の取り付け
    警告：

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  11. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  12. 5 つの DIP スイッチを設定して、入力と、電源装置が 3000 W、6000 W、または 7800 W のいずれで動作しているかを設定します。 表 5 を参照してください。
    表 5:JNP10K-PWR-AC3H 電源の DIP スイッチ設定

    INP-A0(スイッチ0)

    INP-A1(スイッチ1)

    INP-B0(スイッチ2)

    INP-B1(スイッチ3)

    スイッチ4(高入力20A/低入力15A)

    出力電力

    15-A

    オフ

    オフ

    オフ

    オン

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オフ

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オフ

    オフ

    オフ(15 A)

    2300W

    オフ

    オン

    オフ

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オン

    オン

    オフ(15 A)

    6900W

    オフ

    オン

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オフ

    オフ

    オフ(15 A)

    2300W

    オン

    オフ

    オフ

    オン

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オフ

    オフ

    オフ(15 A)

    4600W

    オン

    オン

    オフ

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オフ

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オン

    オフ(15 A)

    7800W

    20-A

    オフ

    オフ

    オフ

    オン

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オフ

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オフ

    オフ

    オン(20 A)

    3000W

    オフ

    オン

    オフ

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オフ

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オン

    オン(20 A)

    7800W

    オン

    オフ

    オフ

    オフ

    オン(20 A)

    3000W

    オン

    オフ

    オフ

    オン

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オフ

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オン

    オン(20 A)

    7800W

    オン

    オン

    オフ

    オフ

    オン(20 A)

    6000W

    オン

    オン

    オフ

    オン

    オン(20 A)

    7800W

    オン

    オン

    オン

    オフ

    オン(20 A)

    7800W

    オン

    オン

    オン

    オン

    オン(20 A)

    7800W
  13. AC電源コンセントに電源スイッチがある場合は、電源スイッチをオフにしてからAC電源コードを電源コンセントに差し込みます。
  14. 電源装置フェースプレートの INP A0、INP A1、INP B0、および INP B1 LED が点灯し、点灯していることを確認します。
  15. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC3H 電源の取り外し

JNP10K-PWR-AC3H 電源装置をシャーシから取り外す前に、以下を行ってください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • 70°C(158°F)の温度に耐えられる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 交換用電源装置または電源スロットのカバー

警告：

動作中のJNP10K-PWR-AC3H電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。これらの電源は、動作条件下で158°C〜176°C(70°F〜80°F)の温度に達する可能性があります。
注意：

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10016 コンポーネントの電力要件を参照してください。
注意：

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源を交換するか、ABPMを取り付けてください。

PTX10016 ルーターから JNP10K-PWR-AC3H 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、PTX10016背面のPSU9の下にあります(図65を参照)。
    図65:PTX10016背面のESDポイント
    1
    —

    ESDポイント


  2. 電源装置のアプライアンス インレットの横にある電源(|)スイッチをスタンバイ位置(O)にします。
  3. AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  4. #1フィリップスドライバーを使用して固定具を取り外し、PSUから電源コードを取り外します。
    図 66:JNP10K-PWR-AC3H 電源Detach the Power Cords from JNP10K-PWR-AC3H Power Supplyから電源コードを取り外す
  5. 固定具を緩めて取り外し、PSU から電源コードを取り外し、JNP10K-PWR-AC3H 電源フェースプレートの各入力から Safe-D-Grid コネクタを外します。
  6. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。 図 67 を参照してください。
    手記：

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

    図 67:PTX10016 Remove a JNP10K-PWR-AC3H Power Supply from a PTX10016から JNP10K-PWR-AC3H 電源を取り外す
  7. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  8. 電源装置をシャーシから取り外す前に、熱保護手袋を着用してください。
  9. 電源装置の出力接続部、ピン、リード線、またはハンダ接続部に触れないように注意しながら、手袋をはめた片方の手を電源装置の下に置き、電源装置を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意：

    出力接続をぶつけないでください。接続が固い物体に当たると、電源装置が損傷する可能性があります。
  10. JNP10K-PWR-AC3H電源を静電気防止面に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  11. 交換用 JNP10K-PWR-AC3H 電源を取り付けます。
    注意：

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。
