PTX10016 ライン カードのコンポーネントと説明

概要

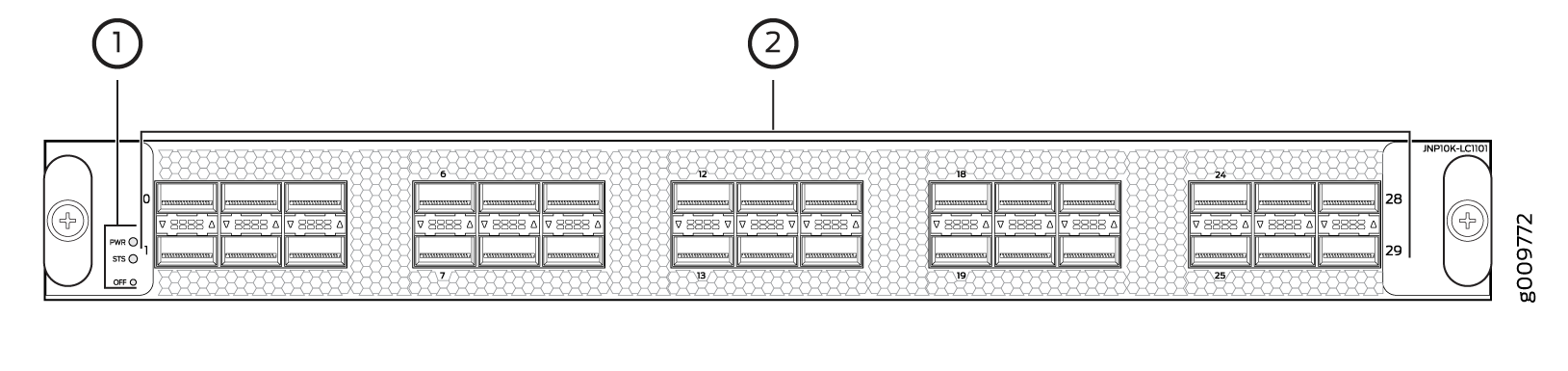

PTX10K-LC1101 ライン カードは、40 GbE または 100 GbE イーサネット光トランシーバのいずれかをサポートする 30 個のクワッド スモール フォームファクター プラガブル(QSFP28)ケージで構成されています。 図 1 を参照してください。ラインカードは、10GbEインターフェイスもサポートしています。10GbE の場合、 コマンドを使用してポートを設定する channelization-speed 必要があります。デフォルトでは、インターフェイスは100 Gbpsのポート速度で作成されます。ユーザーが40GbEまたは4x10GbEトランシーバを接続する場合、CLIを使用して適切なポート速度を手動で設定する必要があります。

Junos OS リリース 17.2R1 以降を実行するジュニパーネットワークス^® PTX10008 パケット トランスポート ルーターと PTX10016 は、PTX10K-LC1101 ライン カードをサポートしています。

各ネットワーク ポートは、以下のように動作します。

• QSFP28 光トランシーバを使用する場合の 100GbE ポート。

• QSFP+ 光トランシーバ使用時の 40GbE ポート。

デフォルト モード(100GbE)から 40GbE チャネル化モードに変更するには、 Junos OS 運用コマンドを使用します set chassis fpc slot slot-number pic 0 port port number channelization-speed 10g。

40GbEポートのチャネライズ

PTX10K-LC1101 ライン カードの各 40GbE ポートを 4 つの 10GbE チャネルに設定できます。ポートがチャネル化モードの場合、各パケット転送エンジンの4番目のポートは無効になり、同じパケット転送エンジンにマッピングされた残りの4つのポートは、4x10GbE、40GbE、または100GbEポートとして使用できます。チャネル化モードは、PTX10K-LC1101 ライン カード上の各パケット転送エンジンで独立して動作します。最大ポート設定については 、図 2 を参照して無効になっているポートと 表 2 を参照してください。

表 2:最大ポート設定

ポート速度	非チャネルモード(モードD)	チャネル化されたモード(モード A)
100 Gbps	30 または	24 または
40 Gbps	30	24 または
10 Gbps	0	96

PTX10K-LC1102 ライン カードとは異なり、PTX10K-LC1101 ライン カードにはポート グループはありません。代わりに、ポート動作はポートに関連付けられたASICに関連付けられています。40GbEポートを4つの独立した10GbEポートにチャネル化するには、各ポートを個別に設定する必要があります。例えば、ASIC PE0は、ポート0、2、4、6、および8にマッピングします。4つ目のポート6は無効です。表 3 に、使用可能なポートと、使用可能なポートと無効なポートを特定するための関連する ASIC マッピングを 図 2 に示します。

メモ：

チャネル化モード(モードDをモードAまたはモードAからモードD)に変更した場合、新しいポート速度設定ではFPCが自動的に再起動することはありません。代わりに、アラームを FPC need bounce トリガーします。新しいポート速度設定を確実に有効にするには、FPCを手動で再起動する必要があります。FPCを手動で再起動するか、新しいポート速度設定を削除すると、アラームがクリアされます。

メモ：

ポート速度を 1 つの設定から別の設定に手動で変更する場合、またはインターフェイスを非アクティブにした場合、 show interface interface-name コマンドは一定の間隔でエラー Device interface-name not found を表示します。トランシーバが正常に動作していることを確認します。その後、インターフェイスが立ち上がります。

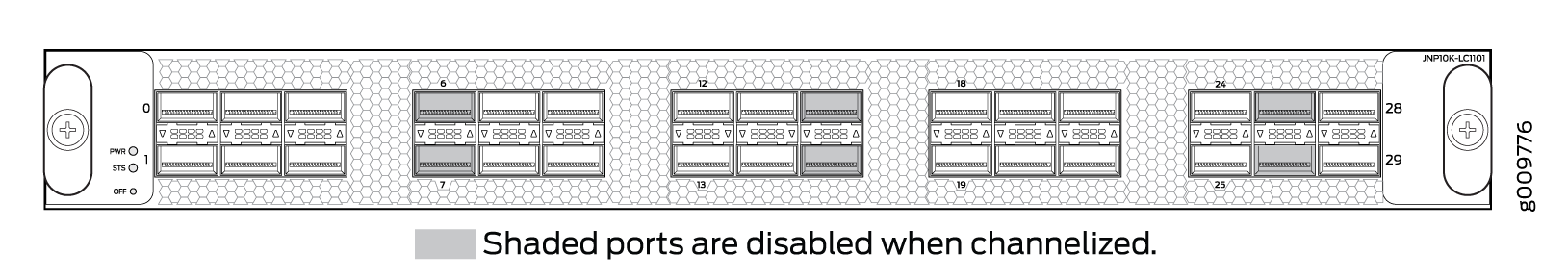

表 3:チャネル化のためのポート マッピング

Asic	使用可能なポート	無効なポート
PE0	0, 2, 4, 8	6
PE1	1, 3, 5, 9	7
PE2	10, 12, 14, 18	16
PE3	11, 13, 15, 19	17
PE4	20, 22, 24, 28	26
PE5	21, 23, 25, 29	27

ネットワーク ポート

30 個の QSFP28 ポートは、それぞれ以下をサポートします。

• QSFP28 光トランシーバを使用した 100GbE。

• QSFP+ 光トランシーバを使用した 40GbE。

• 40 GbE から 10 GbE または 1 GbE QSFP-to-SFP アダプター(QSA)(Junos OS リリース 18.4R1 以降)。

概要

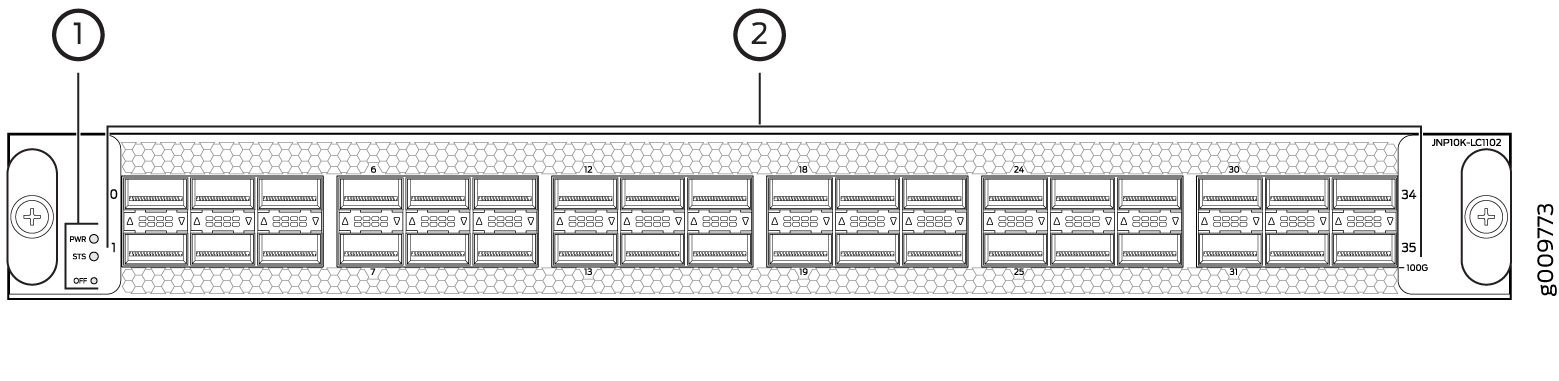

PTX10K-LC1102 ライン カードは、40 GbE 光トランシーバをサポートする 36 個のクワッド スモール フォームファクター プラガブル プラス(QSFP+)ポートで構成されています。これらの 36 ポートのうち、12 ポートは 100GbE QSFP28 トランシーバもサポートしています。PTX10K-LC1102 ライン カードは、10GbE インターフェイスもサポートしています。ファイバー ブレークアウト ケーブルを使用してポート速度を設定し、ポートをケーブル接続することで、40GbE ポートを 4 つの独立した 10GbE インターフェイスにチャネル化できます。 図 3 を参照してください。

Junos OS リリース 17.2R1 を実行し、それ以降が PTX10K-LC1102 ライン カードをサポートする PTX10008 および PTX10016 ルーター。

各 QSFP28 ポートは、以下のように設定できます。

• QSFP28 光トランシーバを使用した 100GbE ポート。ポートの下に黒い線が付いたポートのみが 100GbE をサポートします。QSFP28 トランシーバをそのようなポートに挿入し、ポートを 100GbE 用に設定すると、隣接する 2 つのポートは無効になり、QSFP28 ポートは 100GbE 用に有効になります。

• QSFP+ 光トランシーバを使用した 40GbE ポート。

• ブレークアウトケーブルと接続された光トランシーバを使用した10GbEポート。チャネル化用に設定すると、40GbE ポートが 4 つの独立した 10GbE チャネルに変換されます。

ネットワーク ポート

12 個の QSFP28 ポートは、それぞれ以下をサポートします。

• 100 GbE QSFP28 トランシーバ

• 40GbE QSFP+ トランシーバ

• 40GbE~10GbEまたは1GbE QSA(Junos OSリリース18.4R1以降)

36 個の QSFP+ ポートは、それぞれ以下をサポートします。

• 40GbE QSFP+ トランシーバ

• 40GbE~10GbEまたは1GbE QSA(Junos OSリリース18.4R1以降)

チャネル化

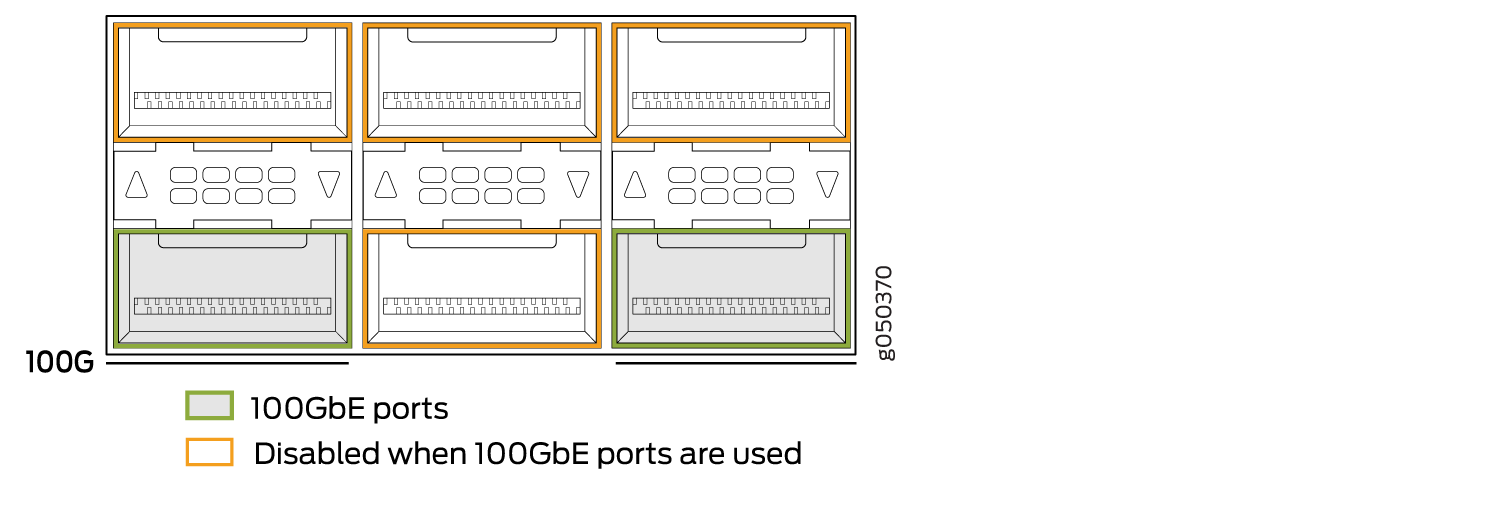

PTX10K-LC1102 ライン カード上の 6 個の QSFP ケージの 2 番目と 6 番目のポートごとに、QSFP28 トランシーバを使用して 100GbE をサポートします。これらの 100GbE ポートは、100GbE ポートまたは 40GbE として動作しますが、デフォルトではチャネル化された 4x10GbE として認識されます。6個のQSFP+ケージのクローズアップ図は 、図4 を参照してください。40GbE トランシーバを 100GbE ポートに挿入すると、ポートは 40 Gbps のポート速度を認識します。100GbEトランシーバをポートに挿入し、CLIでそれを有効にすると、ポートは100 Gbps速度を認識し、隣接する2つの40GbEポートを無効にします。 図 5 と 図 6 を参照してください。また、CLIを使用してポート速度を40GbEに設定することで、100GbEトランシーバーを使用し、40GbEで実行することもできます。

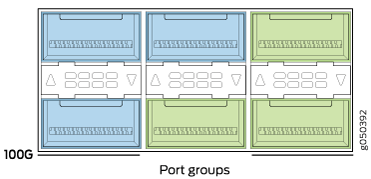

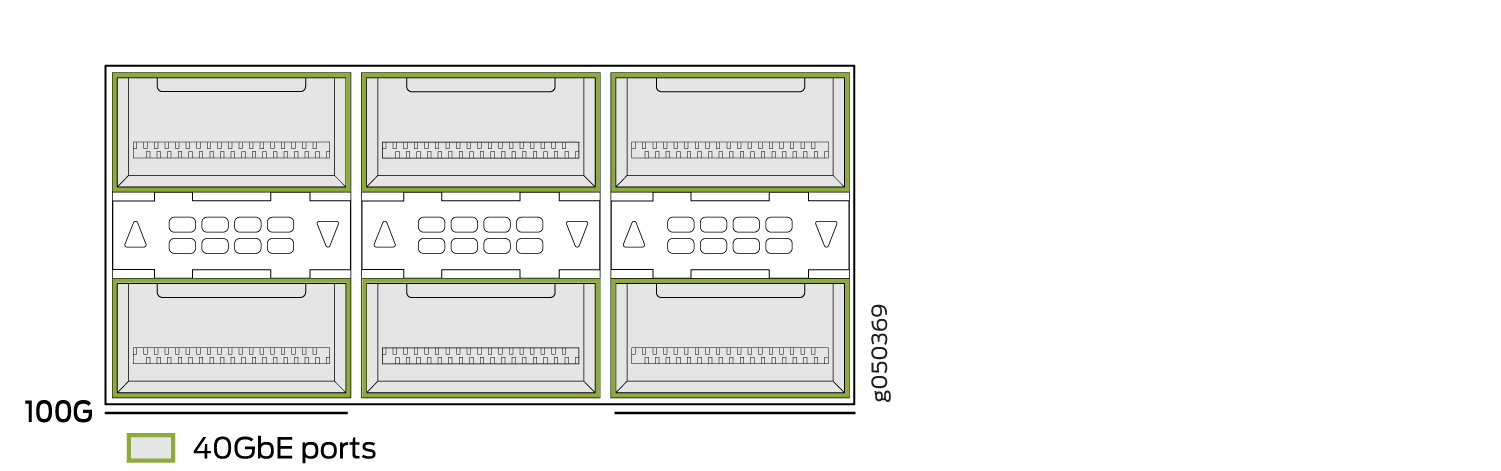

図 4 は、PTX10K-LC1102 上のポートのケージのデフォルト設定を示しています。

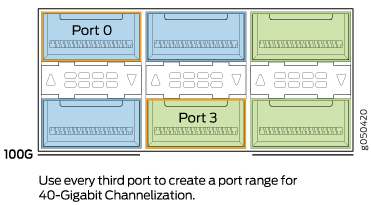

40GbEポートは、独立して動作したり、4つの10GbEポートにチャネル化したり、次の2つの連続ポートとバンドルしたり、ポート範囲として12個の10GbEポートにチャネル化することができます。ポート範囲をチャネル化するには、各QSFPケージの1番目と4番目のポートのみを使用できます( 図7を参照)。コマンドを使用してポート速度を設定する set chassis fpc slot slot-number pic slot-number port port-number speed speed 必要があります。例えば、最初のルーター ポートを 40GbE(チャネル化されていない)に設定するには、 コマンドを set chassis fpc slot 0 pic 0 port 0 speed 40g 使用します。

表 4 は、ポートで使用可能な組み合わせを示しています。PTX10K-LC1102 では、ポートはデフォルトで有効になっています。

表 4:PTX10K-LC1102 ポート マッピング

ポート番号	10 GbE x 4	10GbE チャネル化ポート グループ x 4	40 GbE	100 GbE	100GbEの無効化
0	✓	✓	✓	–	–
1	✓		✓	✓	0, 2
2	✓		✓	–	–
3	✓	✓	✓	–	–
4	✓		✓	–	–
5	✓		✓	✓	3, 4
6	✓	✓	✓	–	–
7	✓		✓	✓	6, 8
8	✓		✓	–	–
9	✓	✓	✓	–	–
10	✓		✓	–	–
11	✓		✓	✓	9, 10
12	✓	✓	✓	–	–
13	✓		✓	✓	12, 14
14	✓		✓	–	–
15	✓	✓	✓	–	–
16	✓		✓	–	–
17	✓		✓	✓	15, 16
18	✓	✓	✓	–	–
19	✓		✓	✓	18, 20
20	✓		✓	–	–
21	✓	✓	✓	–	–
22	✓		✓	–	–
23	✓		✓	✓	21, 22
24	✓	✓	✓	–	–
25	✓		✓	✓	24, 26
26	✓		✓	–	–
27	✓	✓	✓	–	–
28	✓		✓	–	–
29	✓		✓	✓	27, 28
30	✓	✓	✓	–	–
31	✓		✓	✓	30, 32
32	✓		✓	–	–
33	✓	✓	✓	–	–
34	✓		✓	–	–
35	✓		✓	✓	33, 34

ポートの状態とアクティビティ LED

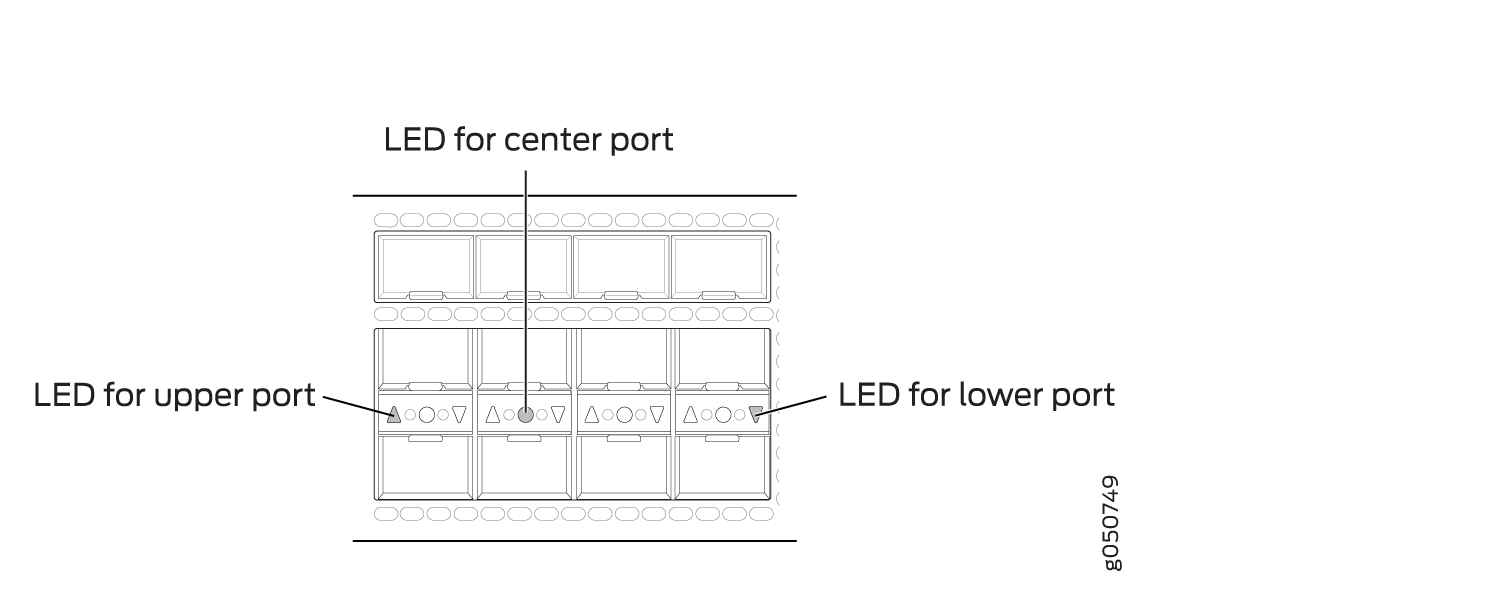

各ネットワークポートには、ポートがチャネル化用に設定されているかどうかに基づいて、ポートのステータスとリンクアクティビティを表示する2色のアップ/ダウンLEDインジケータがあります。 図 8、 表 5、 表 6 を参照してください。

表 5:PTX10K-LC1102 ライン カード上のチャネル化されていないネットワーク ポート リンクとアクティビティ LED

色	状態	説明
消灯	オフ	ポートは管理上無効になっているか、電源がない、リンクがダウンしているか、トランシーバが存在しない。
緑	点灯	リンクは確立されていますが、アクティビティはありません。
	点滅	リンクが立ち上がっており、アクティビティがあります。
黄色またはオレンジ	ゆっくりと点滅またはブリップ	ビーコン機能はポートで有効になっています。
	点滅	LEDが1回点滅すると、インターフェイス障害が発生したことを示します。

表 6:PTX10K-LC1102 ライン カード上のチャネル化されたネットワーク ポート リンクとアクティビティ LED

色	状態	説明
消灯	オフ	ポートは管理上無効になっているか、電源がない、リンクがダウンしているか、トランシーバが存在しない。すべてのサブチャネルは無効です。
緑	点灯	リンクが確立されています。チャネル化されると、すべてのサブチャネルが稼働します。チャネル化されていない場合、アクティビティがないことを示します。
	点滅	リンクが立ち上がっており、アクティビティがあります。チャネル化されていない場合、ポートがアップしており、40GbE または 100GbE モードでアクティブであることを示します。チャネル化されると、4つのチャネルすべてが稼働し、アクティブになります。
黄色またはオレンジ(チャネライズド)	点灯	少なくとも1つのチャネルリンクがアップしているが、すべてのチャネルが立ち上がっているわけではない。チャネルリンクにアクティビティはありません。
	点滅	少なくとも1つのチャネルリンクがアップしているが、すべてのチャネルが立ち上がっているわけではない。チャネルリンクにアクティビティがあります。
	ゆっくりと点滅、またはブリップ	ビーコン機能は、1つ以上のサブチャネルで有効になっています。
	点滅	1つ以上のサブチャネルに障害状態があります。
黄色またはオレンジ	点滅	LEDが1回点滅すると、インターフェイス障害が発生したことを示します。4 つの LED はすべて点滅し、ポートでビーコン機能が有効になっていることを示します。

ハードウェア機能

PTX10K-LC1104 ライン カードは、メディア アクセス 制御セキュリティ(MACsec)機能とコヒーレントな高密度波長分割多重方式(DWDM)を必要とするクラウド プロバイダ、サービス プロバイダ、企業に、最大 1.2 Tbps のパケット転送を提供します。光インターフェイスを内蔵した6ポートラインカードは、100 Gbps、150 Gbps、200 Gbpsの速度で柔軟なレート変調をサポートします。PTX10008 および PTX10016 ルーターは、最大 4 つの PTX10K-LC1104 コヒーレント ライン カードをサポートします。 図 9 を参照してください。

Junos OS リリース 17.4R1-S1 以降を実行し、PTX10K-LC1104 ライン カードをサポートする PTX10008 ルーター。Junos OS リリース 18.3R1 以降を実行し、PTX10K-LC1104 ライン カードをサポートする PTX10016 ルーター。

各 PTX10K-LC1104 には、6 個の物理インターフェイス(ot-x/xx)があり、PTX10008 または PTX10016 システムで最大 24 個の物理インターフェイス用に、3 つの内蔵フレキシブル レート光トランスポンダの 1 つに接続します。各トランスポンダは、4 つの 100GbE 論理インターフェイス(et-x//xx)を 3 つの転送 ASIC のいずれかに接続します。これらの転送 ASIC は、各 100GbE インターフェイスでオプションの MACsec 暗号化を実行します。図 10 を参照してください。

メモ：

すべての光プロパティは、インターフェイスの下で ot 設定されます。CLI コマンドを set interfaces ot-x/x/x optics-options 使用して、これらのオプションを設定します。を使用して、インターフェイス上で et MACsec設定を実行します set security macsec connectivity-association ca-name encryption-algorithm。光トランスポート ネットワーク(OTN)関連の設定は、et- インターフェイスでも実行されます。

6個のネットワークポートはそれぞれ、3つのモジュール形式のいずれかで動作します。 表 7 を参照してください。

表 7:PTX10K-LC1104 変調形式

速度(Gbps)	変調	距離
100	DP-QPSK	長距離-4000 km
150	DP-8QAM	地域またはメトロ-2000 km
200	DP-16QAM	メトロ DCI–1000 km

互換性

ジュニパーネットワークスの統合型 DWDM ソリューションには、ジュニパーネットワークス QFX シリーズ スイッチ、MX シリーズ 5G ユニバーサル ルーティング プラットフォーム、PTX シリーズ パケット トランスポート ルーター、データ センター相互接続(DCI)向けに最適化されたジュニパーネットワークス^® BTI シリーズ パケット光プラットフォームに統合された 100GbE コヒーレント光インターフェイスが含まれています。OPEN Cloud Interconnect(OCI)ソリューションの一環として、PTX10K-LC1104 コヒーレント ライン カードは、多くのサードパーティー製光製品、およびジュニパーネットワークスの光ソリューションや製品と互換性があります。ライン カードは、BTI シリーズパケット光トランスポート UFM6 と 100 Gbps および 200 Gbps モードで相互運用できます。また、100 Gbps モードで MX シリーズ MIC および PTX シリーズ PIC と互換性があります。 表 8 を参照してください。

表 8:100 Gbps モードのジュニパーネットワークス互換製品

プラットフォーム	製品	モデル情報
PTX シリーズ	PTX-5-100-WDM	ハードウェア互換性ツール PTX-5-100-WDM を参照してください。
MXシリーズ	MIC3-100G-DWDM	ハードウェア互換性ツール MIC3-100G-DWDM を参照してください。
QFXシリーズ	QFX10K-12C-DWDM	ハードウェア互換性ツール QFX10K-12C-DWDM を参照してください。

光伝送の仕様

SMF(シングルモード光ファイバー)およびLCコネクターを使用してラインカードを接続できます。光トランスポンダの仕様については、 表 9 と 表 10 を参照してください。

表 9:PTX10K-LC1104 光伝送仕様

仕様	値
標準準拠	IEEE 802.3 IEC 60825-1 クラス 1
変調形式	DP-QPSK、DP-8QAM、DP-16QAM
ライン レート	DP-QPSK = 136.66 Gbps DP-8QAM = 205 Gbps DP-16QAM= 273.33 Gbps
FEC タイプ	15%または25%のSD-FEC
チャネル計画波長範囲	拡張Cバンド、1528.77nmから1566.72nm
チャネル計画の周波数範囲	196.1 THz~191.35 THz
チャネルスペーシング	37.5 GHz、50 GHz、100 GHz
チャネルの波長性	12.5 GHzグリッド。 1.2 テラバイト/秒 DWDM OTN モジュール波長を参照してください。
光トランスミッター出力電源(オン)	–12~1.5 dBm、0.1 dB ステップ、+/-1 dB 精度
光トランスミッター出力電源(オフ)	≤ —40 dBM
光トランスミッタの波長精度	+/--1.8 GHz
光トランスミッターチャネルチューニング時間	C帯域で≤90秒
TX 出力光信号対雑音比(OSNR)	≥ 36 dB

光受信仕様

表 10:PTX10K-LC1104 光受信仕様

仕様	100G DP-PSK	150G DP-8QAM	200G DP-16QAM
光レシーバー入力電力範囲(低 Rx OSNR)	-18 dBm~0 dBm	-18 dBm~0 dBm	-18 dBm~0 dBm
光レシーバー入力電力範囲(非サンプル/ダークファイバーアプリケーション)	-32 dBm~0 dBm	—27 dBm~0 dBm	-25 dBm~0 dBm
光レシーバー損傷入力電力しきい値	+17 dBm	+17 dBm	+17 dBm
光レシーバー最小 OSNR(バックツーバック)、通常	10.3 dB	14.7 dB	17.6 dB
光レシーバー最小OSNR(バックツーバック)、ワーストケース、EOL	11.5 dB	16.0 dB	19.0 dB
光レシーバー色分散許容値	+/— 70,000 ps/nm	+/— 45,000 ps/nm	+/—30,000 ps/nm
光レシーバー PMD トレランス	30 ps 平均DGD	20 ps 平均DGD	15 ps 平均DGD
光レシーバー偏光追跡	100 krad/s	50 krad/s	50 krad/s

状態と活動の LED

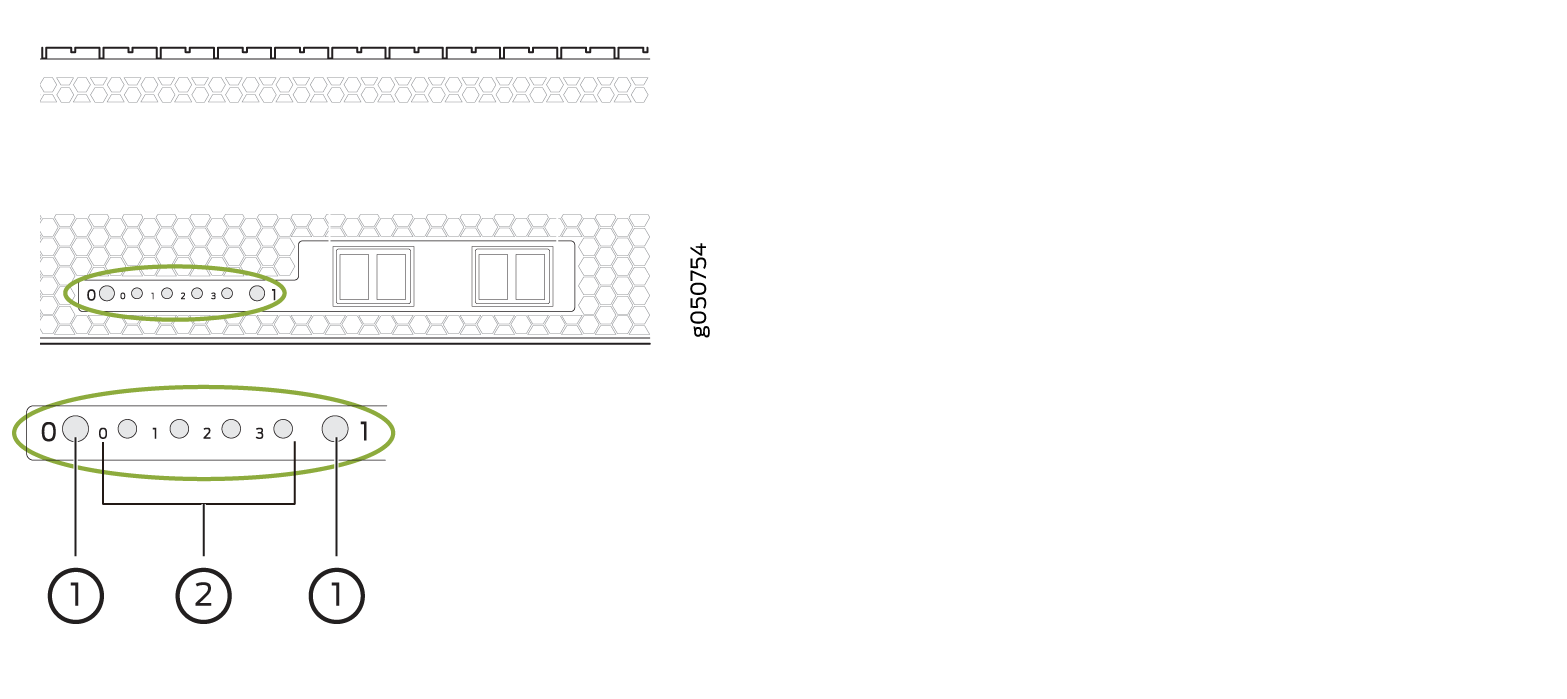

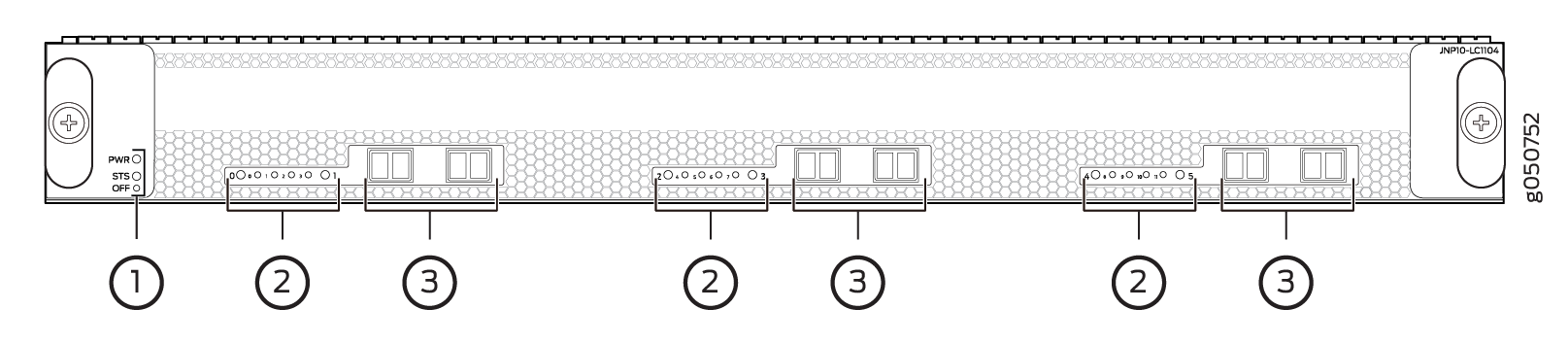

ネットワーク ポートには、ポート LED とイーサネット リンク LED の 2 種類の LED があります。6個の物理ポートのLEDは、ot-インターフェイスのリンク状態を示しています。各ポート ペア間には、関連する et- インターフェイスのリンク状態を示す 4 つの LED があります( 図 11 を参照)。ot-インターフェイスのリンク状態を確認するには、 表11を参照してください。

表 11:ネットワーク ポートステータス LED(ot インターフェイス)

色	説明
消灯	ポートは設定されていません。
無垢グリーン	リンクはインターフェイス上で ot 確立されています。
点灯	ポートに関連付けられた光モジュールに障害状態があるか、ポートが設定されていてもリンクがダウンしています。

また、4つのイーサネットLEDの et パターンを調べることで、インターフェイスの設定を決定することもできます。 表 12 を参照してください。これらの et インターフェイスのリンクステータスとを確認するには、 表13を参照してください。

表 12:すべての 2 つの ot ポートの有効なその他のインターフェイス リンクの組み合わせ

変調形式	集約データ レート	ot インターフェイスデータレート		et インターフェイス	構成
		ポート 0、2、4	1, 3, 5
16-QAM(x2)	100 GbE x 4	200 Gbps	200 Gbps	0, 1, 2, 3	2 つの独立した 200 Gbps 16-QAM
QPSK および 16-QAM	100 GbE x 3	100 Gbps	200 Gbps	0, 2, 3	独立した QPSK および 16-QAM
16-QAM および QPSK	100 GbE x 3	200 Gbps	100 Gbps	0, 1, 2	独立した QPSK および 16-QAM
8-QAM	100 GbE x 3	150 Gbps	150 Gbps	0, 1, 2	2 個の結合 150 Gbps 8-QAM
QPSK および QPSK	100 GbE x 2	100 Gbps	100 Gbps	0,2	独立した 100 Gbps QPSK

表 13:イーサネット リンク LED(その他のインターフェイス)

色	説明
消灯	et-インターフェイスがダウンしています。
無垢グリーン	et-インターフェイスは稼働していますが、アクティビティはありません。
緑色に点滅	リンクは et- インターフェイス上で稼働しており、アクティビティがあります。

光およびイーサネット インターフェイスのアラームと障害

表 14 および 表 15 に、ライン カードで発生する可能性のある ot および et インターフェースのアラームと障害、およびアラームまたは障害が発生した場合のリンク ステータスについて説明します。

ヒント：

運用モード CLI コマンドを使用すると、光およびイーサネットのアラームと障害を show interfaces interface-name extensive 表示できます。

表 14:OT インターフェイスのアラームと欠陥

カテゴリ	アラーム	説明	リンクステータス
Otn	ネットワーク レーン LOS	信号損失	リンクダウン
	ネットワーク レーン LOF	フレーム損失	リンクダウン
	ネットワーク レーン LOM	マルチフレームの損失	リンクダウン
	ネットワーク レーン OTU-BDI	後方欠陥の特定	リンクダウン
OTN FEC	FEC 劣化(OTU-FEC-DEG)	前方誤り訂正の劣化	信号劣化または後方FRR閾値を満たす場合のリンクダウン
	FEC 過大(OTU-FEC-EXE)	修正されていない単語があり、フレーム ヘッダーにエラーが発生しています。	可能なリンクダウン
光と光チャネル	モジュール障害	モジュール障害状態	リンクダウン
	Rx モデム同期障害	モデム同期検出障害	リンクダウン
	Rx モデムロック損失 OTU-BDI	モデム ロック障害	リンクダウン
	Rx アライメント損失	アライメント障害の損失	リンクダウン
	ネットワーク レーン LOS	車線 Rx 信号損失	アラーム
	変調器バイアス制御ループ障害	変調器バイアス制御ループは収束に失敗しました。	アラーム
	ITLA 障害	ITLA 運用エラー	アラーム
	DACキャリブレーション障害	DACキャリブレーション障害	アラーム
	ADCキャリブレーション障害	ACDキャリブレーション障害	アラーム

表 15:et Interface Alarms and Defects

カテゴリ	アラーム	説明	リンクステータス
Otn	ロス	信号損失	アラーム
	Lof	フレーム損失	アラーム
	Lom	マルチフレームの損失	アラーム
OTN OTU	OTU-AIS	アラーム表示信号またはすべてのアラーム表示信号	アラーム
	OTU-BDI	後方欠陥の特定	アラーム
	OTU-IAE	受信アライメントエラー	警告
	OTU-TTIM	DAPI(宛先アクセスポイント識別子)、SAPI(送信元アクセスポイント識別子)、または両方の不一致(予想から受信まで)	警告
	OTU-BIAE	後方入力アライメントエラー	警告
	OTU-TSF	OTU トレール信号の障害	警告
	OTU-SSF	OTU サーバー信号の障害	警告
OTN ODU	ODU-AIS	アラーム表示信号またはすべての 1 つの信号	アラーム
	ODU-OCI	オープン接続エラー	アラーム
	ODU-LCK	パス監視と TCM レベル 1~6 の ODU ロック トリガー	アラーム
	ODU-BDI	後方欠陥表示	アラーム
	ODU-TTIM	DAPIまたはSAPIの不一致(予想から受信まで)	警告
	ODU-IAE	受信アライメントエラー	警告
	ODU-LTC	タンデム接続の喪失	警告
	ODU-CSF	クライアント信号障害	警告
	ODU-TSF	トレール信号障害	警告
	ODU-SSF	サーバー信号の障害	警告
	ODU-PTIM	ペイロード タイプの不一致	アラーム

概要

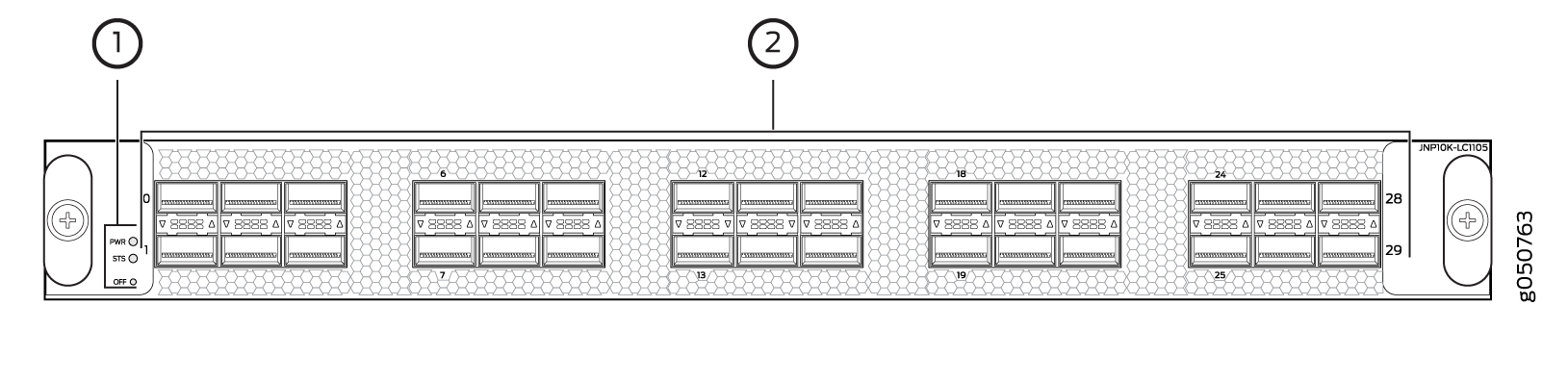

PTX10K-LC1105 ライン カードは、高速リンク間のセキュアなイーサネット通信を提供するように設計されています。カードは、MACsecに対応した30個の28Gbps QSFP+プラガブルソリューション(QSFP28)ポートで構成されています。ポートは 100 Gbps または 40 Gbps の速度をサポートし、CLI を使用してポート速度を設定できます。 図 12 を参照してください。

Junos OS リリース 17.4R1-S1 を実行し、それ以降が PTX10K-LC1105 ライン カードをサポートする PTX10008 および PTX10016 ルーター。

ネットワーク ポート

30 個の QSFP28 ポートは、それぞれ以下のように動作します。

• QSFP28 光トランシーバを使用する場合、100GbE ポート。

• QSFP+ 光トランシーバ使用時の 40 GbE ポート。

PTX10K-LC1105 では、ポートはデフォルトで有効になっています。

モードを変更するには、 Junos OS 運用コマンドを使用します set chassis fpc slot-number pic 0 port port number channelization-speed speed。

40 ギガビット イーサネット ポートのチャネル化

PTX10K-LC1105 ライン カードの各 40 ギガビット イーサネット ポートは、4 つの 10 ギガビット イーサネットまたはチャネルにチャネル化できます。ポートがチャネル化モードの場合、各パケット転送エンジンの4番目のポートは無効になり、同じパケット転送エンジンにマッピングされた残りの4つのポートは、4x10ギガビットイーサネット、40ギガビットイーサネット、または100ギガビットイーサネットポートとして使用できます。チャネル化モードは、PTX10K-LC1105 ライン カード上のパケット転送エンジンごとに独立して動作します。最大ポート設定については、 表 17 を参照してください。

表 17:最大ポート設定

ポート速度	非チャネルモード(モードD)	チャネル化されたモード(モード A)
100 Gbps	30 または	24 または
40 Gbps	30	24 または
10 Gbps	0	96

PTX10K-LC1105 ラインカードのポート動作は、ポートに関連付けられた ASIC に関連付けられています。40 ギガビット イーサネット ポートを 4 つの独立した 10 ギガビット イーサネット ポートにチャネル化するには、各ポートを個別に設定する必要があります。例えば、ASIC PE0は、ポート0、2、4、6、および8にマッピングします。4つ目のポート6は無効です。図 12 の使用可能なポートと関連する ASIC マッピングのリストについては、表 18 を参照して、使用可能なポートと無効なポートを見つけます。

メモ：

チャネル化モード(モードDをモードAまたはモードAからモードD)に変更した場合、新しいポート速度設定ではFPCが自動的に再起動することはありませんが、アラームがトリガーされます FPC need bounce 。新しいポート速度設定を確実に有効にするには、FPCを手動で再起動する必要があります。FPCを手動で再起動するか、新しいポート速度設定を削除すると、アラームがクリアされます。

メモ：

ポート速度がある設定から別の設定に手動で変更された場合、またはインターフェイスが非アクティブ化された場合、 show interface interface-name コマンドは一定の間隔でエラー Device interface-name not found を表示します。トランシーバが正常に動作していることを確認します。その後、インターフェイスが立ち上がります。

表 18:チャネル化のポート マッピング

Asic	使用可能なポート	無効なポート
PE0	0, 2, 4, 8	6
PE1	1, 3, 5, 9	7
PE2	10, 12, 14, 18	16
PE3	11, 13, 15, 19	17
PE4	20, 22, 24, 28	26
PE5	21, 23, 25, 29	27

電源と状態 LED

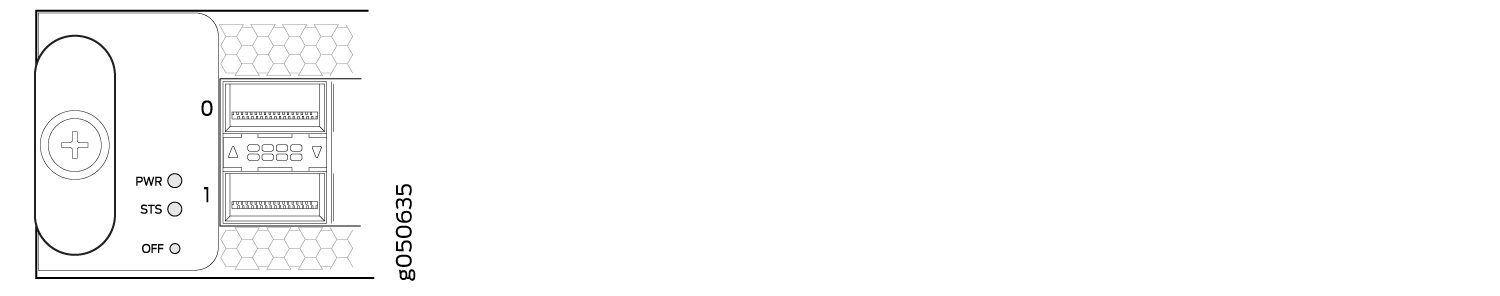

ネットワーク ポートの左側にある 2 つの LED は、ライン カードの電力(PWR)と STS(ステータス)を示しています。 表 19 および 表 20 を参照してください。

表 19:電源 LED

色	状態	説明
消灯	オフ	ラインカードに電力が供給されていない。
緑	点灯	ラインカードには電源があります。
黄色またはオレンジ	点滅	ラインカードに電源障害があります。

表 20:ステータス LED

色	状態	説明
消灯	オフ	ラインカードがオフラインまたは無効になっています。
緑	点灯	ラインカードはオンラインです。
黄色またはオレンジ	点灯	ラインカードが起動している。
	点滅	ラインカードには障害状態またはアラームがあります。
	ゆっくりと点滅またはブリップ	ビーコン機能が有効になっています。

ポートの状態とアクティビティ LED

各 QSFP28 ポートには、ポートのステータスとリンク アクティビティを示す 2 色のアップ/ダウン LED インジケータがあります。 図 13 と 表 21 を参照してください。

表 21:PTX10K-LC1105 ライン カードのネットワーク ポート ステータスとアクティビティ LED

色	状態	説明
消灯	オフ	ポートは管理上無効になっているか、電源がない、リンクがダウンしているか、トランシーバが存在しない。
緑	点灯	リンクは確立されていますが、アクティビティはありません。
	点滅	リンクが立ち上がっており、アクティビティがあります。
黄色またはオレンジ	ゆっくりと点滅またはブリップ	ビーコン機能はポートで有効になっています。
	点滅	LEDが1回点滅すると、インターフェイス障害が発生したことを示します。

概要

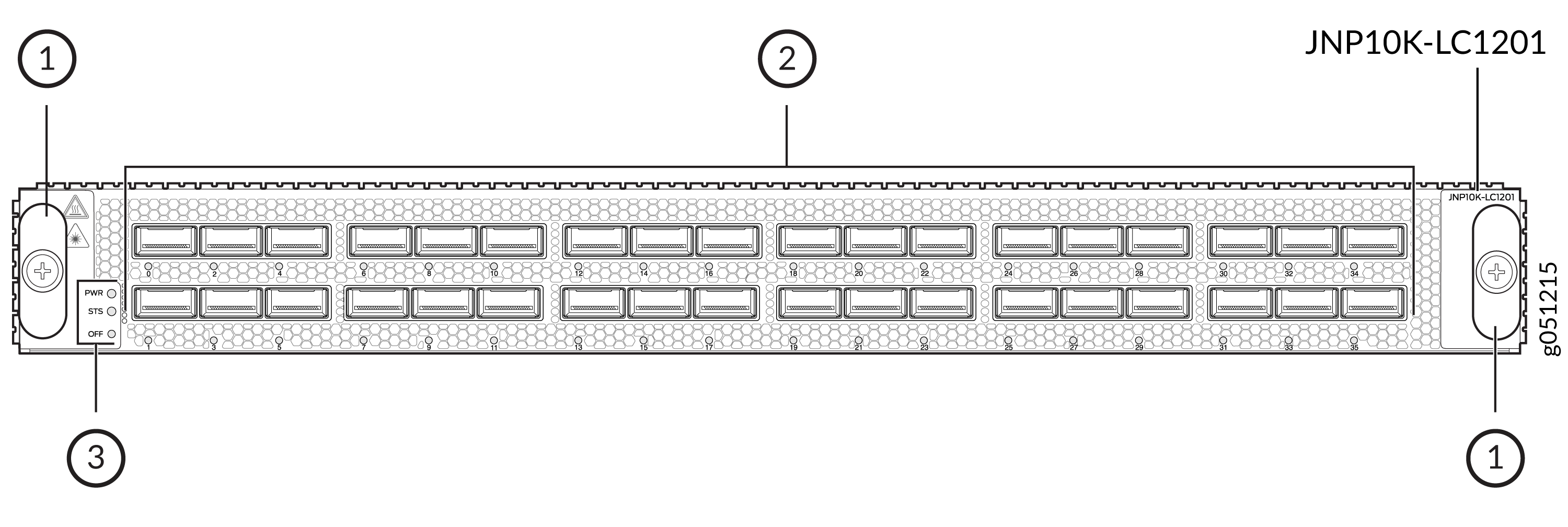

PTX10K-LC1201-36CD ライン カードは、ジュニパーネットワークスのカスタム ASIC をベースにしたパケット転送エンジンを搭載し、データ センター向けの 400GbE ソリューションを提供します。

PTX10004、PTX10008、PTX10016 シャーシに PTX10K-LC1201-36CD ライン カードをシャーシ前面に水平に取り付けることができます。

リリース 20.3R1 Junos OS Evolved Junos Continuity を搭載した PTX10004 ルーターは、PTX10K-LC1201-36CD ライン カードをサポートしています。リリース19.4R1-S1以降Junos OS Evolved実行しているPTX10008ルーターは、PTX10K-LC1201-36CDラインカードをサポートしています。リリース 21.2R2 以降Junos OS Evolved実行している PTX10016 ルーターは、PTX10K-LC1201-36CD ライン カードをサポートしています。PTX10K-LC1201-36CD ライン カードは、PTX10004、PTX10008、または PTX10016 ルーター上の PTX10K-LC1202-36MR ライン カードと相互運用できます( 表 22 を参照)。

表 22:PTX10K-LC1201-36CD ライン カードに必要なコンポーネント

コンポーネント(フィールド交換可能ユニット)	PTX10004 のパーツ番号	PTX10008 のパーツ番号	PTX10016 のパーツ番号
スイッチ ファブリック	JNP10004-SF3	JNP10008-SF3	JNP10016-SF3
Rcb	JNP10K-RE1-E、JNP10K-RE1-128G-E、またはJNP10K-RE1-ELT	JNP10K-RE1-E、JNP10K-RE1-ELT、JNP10K-RE1-E128、または JNP10K-RE2-E128	JNP10K-RE1-E、JNP10K-RE1-ELT または JNP10K-RE1-E128
ファン トレイ	JNP10004-FAN2	JNP10008-FAN2	JNP10016-FAN2
ファン トレイ コントローラ	JNP10004-FTC2	JNP10008-FTC2	JNP10016-FTC2
電源	JNP10K-PWR-AC2 または JNP10K-PWR-DC2	JNP10K-PWR-AC2 または JNP10K-PWR-DC2	JNP10K-PWR-AC2 または JNP10K-PWR-DC2

ネットワーク ポート

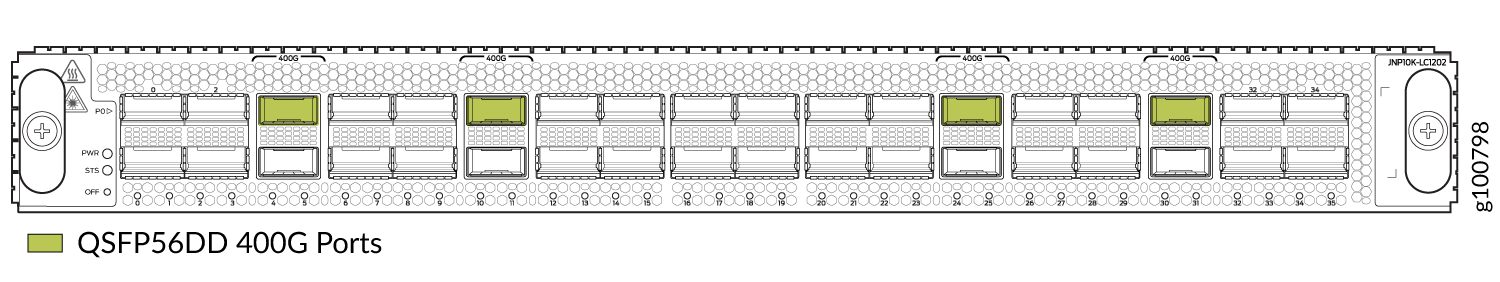

QSFP56-DDポートは以下をサポートします。

• 400GbEトランシーバ(QSFP56-DD)

• 400GbE アクティブ光インターフェイス ケーブル(QSFP56-DD AOC)

• 100GbE トランシーバ x 4(QSFP56-DD)

• 2 x 100GbEトランシーバー(QSFP28-DD)

• 100GbEトランシーバ(QSFP28)

• 100GbE AOC(QSFP28)

• 40GbE トランシーバ(QSFP+)

• 40GbE~10GbE QSA(Junos OS リリース 20.2R1 以降)

チャネル化

PTX10K-LC1201-36CD ライン カードの 36 ポートはすべて、デフォルトで 400GbE です。すべてのポートを特定の速度とチャネル化に設定することも、各ポートを個別にチャネル化することもできます。PTX10K-LC1201-36CD のポートをチャネル化する CLI 構文は、リリースに依存します。

リリース 19.4R1-S1 Junos OS Evolvedからリリース 20.1R2 Junos OS Evolvedソフトウェア リリースの場合:

1. pic-mode Junos OS Evolved運用set chassisコマンドで、 および speed オプションを使用します。

   この例では、 fpc slot ラインカードスロットを表しています。PTX10K-LC1201-36CD に単一の PIC があります。常にゼロの番号が付きます。オプションは pic-mode 、個々のポートではなく、PIC上のすべてのポートを設定していることを示しています。オプションを speed 使用して、すべての 36 ポートで 100 Gbps または 40 Gbps 速度を設定するか、36 ポートのそれぞれで 4 つの 10 Gbps チャネルを設定できます。

   例えば、スロット2のすべてのポートで100 Gbps速度を設定するには:

   ポートを個別に設定するには、サブポート(チャネル)の速度と数の両方を指定する必要があります。

   例えば、スロット0のポート15を4ダウンストリームの100GbEインターフェイスでチャネル化するには:

   その結果、インターフェイスは次のようになります。

   メモ：

   個々のポートを設定する際に を number-of-subports 指定しない場合、システムはデフォルト値の 1 になります。同じ例では number-of-subports 、 オプションを使用しないと、1 つのダウンストリーム 100GbE インターフェイスが作成されます。

メモ：

リリース 20.1R2 以降Junos OS Evolvedソフトウェア リリースの場合、 speed および number-of-subports オプションは 階層 interfaces にあります。例えば、スロット0のポート15を4ダウンストリームの100GbEインターフェイスでチャネル化するには:

変更を保存してコミットすると、結果として得られるインターフェイスは次のようになります。

ネットワーク LED

各ネットワーク ポートには、リンクのアクティビティとステータスを示す 3 色の LED が 1 個あります。赤、オレンジ、緑の LED は、ポートがチャネル化されているか、チャネル化されていないか、ビーコンがアクティブになったかによって異なる解釈を行います( 表 23 を参照)。ビーコン機能がポートでアクティブになると、ポートが点滅します。

表 23:PTX10K-LC1201-36CD ネットワーク LED

ポートステータス	正常な状態	説明
非チャネル化	消灯、消灯	トランシーバがポートに存在しないか、信号損失によりリンクがダウンしています。
	緑、点灯	リンクが確立されています。
	オレンジ、点灯	リモートエラーが発生したり、CLIでポートが無効になったため、リンクがダウンしています。
	赤色、点灯	ハードウェア障害またはローカルエラーが原因でリンクがダウンしています。
チャネル化	消灯、消灯	信号損失により、すべてのチャネルがダウンしています。
	緑、点灯	リンクが確立され、すべてのチャネルが立ち上がっています。
	オレンジ、点灯	その他すべてのケースに適用されます。
	赤色、点灯	ポートにハードウェア障害が発生しています。

ラインカードの状態 LED

ライン カードには PWR(電源)LED と STS(ステータス)LED があります( 表 24 を参照)。

表 24:ライン カードの状態 LED

Led	状態	LED 表示	ビーコン/ポートの場所
PWR の電力	電力が存在しない。	オフ	オフ
	ラインカードの電源は正常に動作しています。	緑、点灯	緑、点灯
	ラインカードに障害状態があります。	赤色、点灯	赤色、点灯
ステータス STS	ラインカードが無効またはオフラインである。	オフ	オフ
	ラインカードがオンラインで、正しく動作しています。	緑、点灯	緑色、点滅
	ラインカードが起動している。	緑色、点滅	緑色、点滅
	ラインカードに障害状態があります。	赤色、点灯	赤、点滅

概要

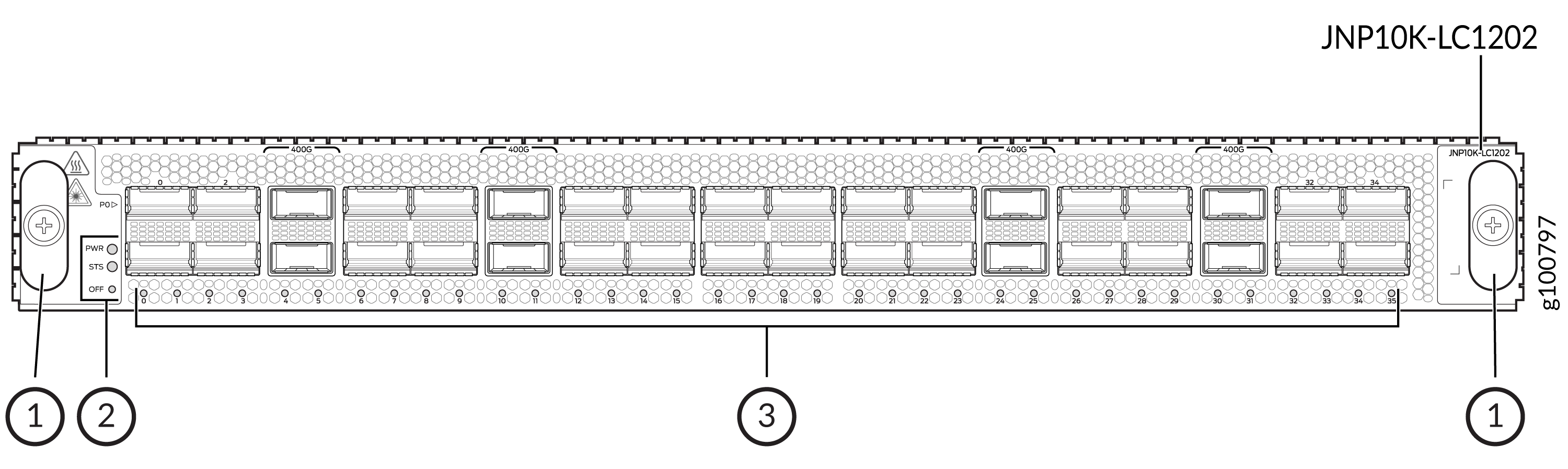

PTX10K-LC1202-36MR は、4.8 Tbps のライン レート スループットを提供する 36 ポート ライン カードです。ライン カードには、最大速度 100 Gbps をサポートできる QSFP28 ポートが 32 個、QSFP56-DD ポートが 4 個あり、それぞれ最大速度 400 Gbps をサポートできます( 図 15 を参照)。

純粋な 100 Gbps ポート速度構成では、ライン カードはスループット 3.6 Tbps をサポートします(36 個の各ポートは 100 Gbps 速度で動作します)。

100 Gbps と 400 Gbps の混合速度構成では、ライン カードは 4.8 Tbps(32 個の 100 Gbps ポートと 4 個の 400 Gbps ポート)のライン レート スループットをサポートします。

ラインカードは、新しいルーティングエンジン、JNP10004-SF3スイッチファブリック、JNP10008-SF3スイッチファブリック、またはJNP10016-SF3スイッチファブリックを使用して動作するように設計されています。JNP10K-PWR-AC2 または JNP10K-PWR-DC2 電源。JNP10004-FAN2、JNP10008-FAN2、またはJNP10016-FANファントレイ。JNP10004-FTC2、JNP10008-FTC2、またはJNP10016-FTC2ファントレイコントローラです。これらのコンポーネントにはJunos OS Evolvedが必要です。

PTX10K-LC1202-36MR ライン カードには、ジュニパーネットワークスのカスタム ASIC をベースにしたパケット転送エンジンが搭載されています。ライン カードには 2 つのカスタム ASIC があり、それぞれが 2 つのパケット転送エンジンをホストしています。ライン カードは、パケット転送エンジン当たり 1.2 Tbps の最大スループットをサポートします。

PTX10004、PTX10008、PTX10016 シャーシに PTX10K-LC1202-36MR ライン カードをシャーシ前面に水平に取り付けることができます。

PTX10K-LC1202-36MR に必要なコンポーネント

リリース 20.3R1 Junos OS Evolved Junos Continuity を搭載した PTX10004 ルーターは、PTX10K-LC1202-36MR ライン カードをサポートしています。リリース 20.3R1 以降(Junos Continuity 搭載)Junos OS Evolved実行している PTX10008 ルーターは、PTX10K-LC1202-36MR ライン カードをサポートしています。リリース 21.2R2 以降Junos OS Evolved実行している PTX10016 ルーターは、PTX10K-LC1202-36MR ライン カードをサポートしています。PTX10K-LC1202-36MR ライン カードは、PTX10004、PTX10008、または PTX10016 ルーター上の PTX10K-LC1201-36CD ライン カードと相互運用できます。

PTX10K-LC1202-36MR ライン カードに必要なハードウェア コンポーネントについては、 表 25 を参照してください。

表 25:PTX10K-LC1202-36MR ライン カードに必要なコンポーネント

コンポーネント(FRU)	PTX10004 のパーツ番号	PTX10008 のパーツ番号	PTX10016 のパーツ番号
スイッチ ファブリック	JNP10004-SF3	JNP10008-SF3	JNP10016-SF3
Rcb	JNP10K-RE1-E、JNP10K-RE1-E128、またはJNP10K-RE1-ELT	JNP10K-RE1-E、JNP10K-RE1-ELT、JNP10K-RE1-E128、または JNP10K-RE2-E128	JNP10K-RE1-E、JNP10K-RE1-ELT、または JNP10K-RE1-E128
ファン トレイ	JNP10004-FAN2	JNP10008-FAN2	JNP10016-FAN2
ファン トレイ コントローラ	JNP10004-FTC2	JNP10008-FTC2	JNP10016-FTC2
電源	JNP10K-PWR-AC2 または JNP10K-PWR-DC2	JNP10K-PWR-AC2 または JNP10K-PWR-DC2	JNP10K-PWR-AC2 または JNP10K-PWR-DC2

ネットワーク ポートとチャネル化

PTX10K-LC1202-36MR ライン カードでは、ポート 4、10、24、30 は 400 GbE(QSFP56-DD)ポート、残りは 100GbE(QSFP28)ポートです。

図 16 は、ハイライトされた 400GbE ポートを示しています。

ブレークアウトケーブルを使用することで、PTX10K-LC1202-36MRポートをチャネル化できます。

ラインカードのQSFP56-DDポート(ポート4、10、24、および30)は、以下のトランシーバーをサポートしています。

• 400 GbE トランシーバ x 1(QSFP56-DD)

• 100GbE トランシーバ x 4(QSFP56-DD)

• 100GbE トランシーバ x 2(QSFP28-DD)

• 25GbE トランシーバ x 8(QSFP28-DD)

• 100 GbE トランシーバ x 1(QSFP28)

• 25GbE トランシーバ x 4(QSFP28)

• 10GbE トランシーバ x 4(QSFP+)

• 40GbE から 10GbE の QSA(リリース 20.4R1 以降Junos OS Evolved以降)

ラインカードのQSFP28ポート0、2、5~9、11~18、20、22、23、25~29、および31~35は、以下のトランシーバをサポートしています。

• 100 GbE トランシーバ x 1(QSFP28)

• 25GbE トランシーバ x 4(QSFP28)

• 10GbE トランシーバ x 4(QSFP+)

ラインカード上のQSFP28ポート1、3、19、および21は、1x100GbE QSFP28トランシーバをサポートしています。

メモ：

ポート1、3、19、および21は、前述のポート(0、2、18、および20)が100 Gbpsモードではない場合、無効になります。つまり、PTX10K-LC1202-36MR ラインカードの 36 ポートのうち、4x25 Gbps および 4x10 Gbps ポートとして設定できるのは 32 個のポートのみです。

サポートされているポート速度については、 ポートチェッカー ツールを参照してください。

CLI コマンド set interfaces interface-name number-of-sub-ports number-of-sub-ports を使用して、インターフェイス レベルでポート速度を設定できます。

帯域幅のサポート

表 26 は、PTX10K-LC1202-36MR ライン カードでサポートされる帯域幅を説明しています。

表 26:PTX10K-LC1202-36MR 帯域幅

ルーターの設定	使用されたスイッチ ファブリック カードの数	ファブリックの冗長性のないスロットあたりの帯域幅	+1ファブリック冗長性を備えた Nスロットあたりの帯域幅
PREM3 構成	6	–	4.8 Tbps
PREM2 構成	4	3.6 Tbps	2.8 Tbps
BASE3 設定	3	2.8 Tbps	1.6 Tbps

ネットワーク LED

各ネットワーク ポートには、リンクのアクティビティとステータスを示す 3 色の LED が 1 個あります。赤、オレンジ、緑の LED は、ポートがチャネル化されているか、チャネル化されていないか、ビーコン機能がアクティブになっているかによって異なる解釈があります( 表 27 を参照)。ビーコン機能がポートでアクティブになると、ポートが点滅します。

表 27:PTX10K-LC1202-36MR ネットワーク LED

ポートステータス	状態	説明
非チャネル化	消灯、消灯	トランシーバがポートに存在しない、または信号損失によりリンクがダウンしている。
	緑、点灯	リンクが確立されています。
	オレンジ、点灯	リモートエラーが発生したり、CLIでポートが無効になったため、リンクがダウンしています。
	赤色、点灯	ハードウェア障害またはローカルエラーが原因でリンクがダウンしています。
チャネル化	消灯、消灯	信号損失により、すべてのチャネルがダウンしています。
	緑、点灯	リンクが確立され、すべてのチャネルが立ち上がっています。
	オレンジ、点灯	その他すべてのケースに適用されます。
	赤色、点灯	ポートにハードウェア障害が発生しています。

ラインカードの状態 LED

ライン カードには、PWR(電源)LED と STS(ステータス)LED があります( 表 28 を参照)。

表 28:ライン カードの状態 LED

Led	状態	LED 表示	ビーコン/ポートの場所
PWR の電力	電力が存在しない。	オフ	オフ
	ラインカードの電源は正常に動作しています。	緑、点灯	緑、点灯
	ラインカードに障害状態があります。	赤色、点灯	赤色、点灯
ステータス STS	ラインカードが無効またはオフラインである。	オフ	オフ
	ラインカードがオンラインで、正しく動作しています。	緑、点灯	緑色、点滅
	ラインカードが起動している。	緑色、点滅	緑色、点滅
	ラインカードに障害状態があります。	赤色、点灯	赤、点滅

ハードウェア機能

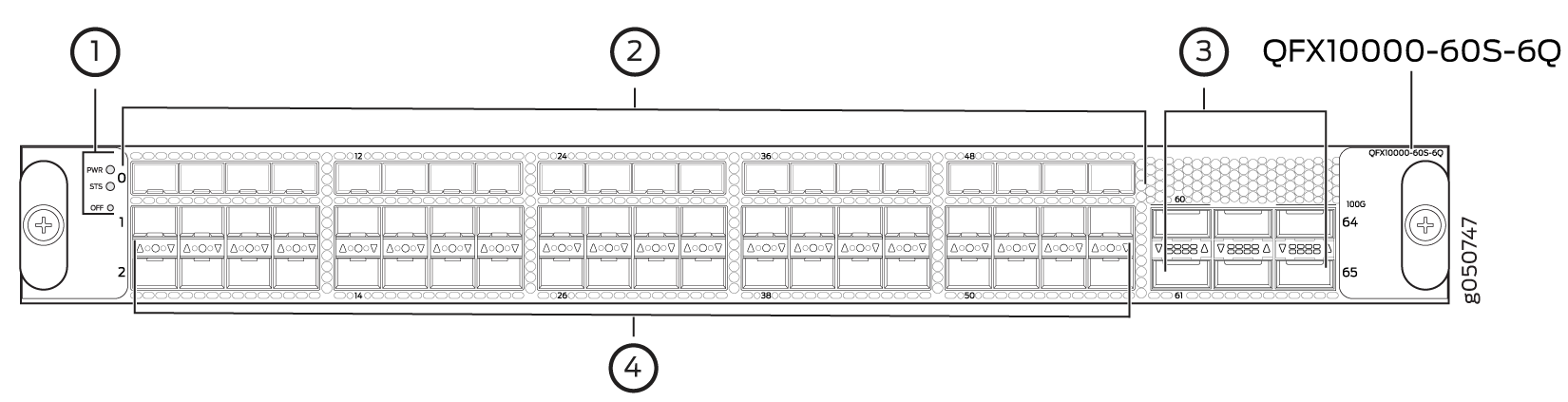

QFX10000-60S-6Q ライン カードは、10 Gbps または 1 Gbps ポート速度をサポートする 60 個のスモール フォームファクター プラガブル プラス(SFP+)ポート、40 Gbps または 100 Gbps ポート速度のいずれかをサポートする 2 個のデュアルスピード QSFP28 ポート、および 40 Gbps ポート速度をサポートする 4 個の QSFP+ ポートで構成されています。すべての QSFP および SFP+ ポートは、デフォルトで 10 Gbps に設定されています。QSFP28 ポートは、デフォルトでは 40 Gbps 速度ポートとして設定されていますが、ポート 60 およびポート 64 はデュアルスピード ポートであり、10GbE 光トランシーバまたは 40GbE 光トランシーバのいずれかをサポートするように構成できます。ポート 60 および 64 は、100GbE光トランシーバをサポートするように設定することもできます。サポートされている光トランシーバの詳細については、 ハードウェア互換性ツール を参照してください。 図 17 を参照してください。

QFX10000-60S-6Q ライン カードは、Junos OS リリース 19.1R1 以降でサポートされています。

メモ：

Junos OS リリース 19.1R1 は、10GbE SFP+ ポートで 1GbE をサポートしていません。

各 QSFP28 ポート(60 および 64)はポート グループを制御し、以下のように設定できます。

• QSFP28 光トランシーバを使用した 100GbE ポート。インターフェイス速度は、ポートグループによって設定されます。QSFP28 トランシーバをポート(60 または 64)の上に黒い線でマークされた QSFP28 ポートの 1 つに挿入し、ポートを 100GbE に設定すると、隣接する 2 個のポートが無効になり、QSFP28 ポートが 100GbE 用に有効になります。ポート 60 を 100 Gbps に設定すると、ポート 61 と 62 は無効になります。ポート 64を 100 Gbpsに設定すると、ポート 63 と 65 は無効になります。

• QSFP+ 光トランシーバを使用した 40GbE ポート。デフォルト速度は10 Gbpsです。

• ブレークアウト ケーブルとアタッチされた光トランシーバを使用した 10GbE ポート。チャネル化に設定すると、40GbE ポートが 4 つの独立した 10GbE ポート(またはチャネル)に変換されます。ポート速度を set chassis fpc slot slot-number pic slot slot-number port port-number speed speed 変更するには、 コマンドを使用します。

各 QSFP+ ポート(61、62、63、および 65)はポート グループの一部であり、関連する QSFP28 ポート(60 または 64)の 1 つによって制御されます。QSFP28 ポートが 40 Gbps 速度で動作する場合、各 QSFP+ ポートは次のように設定できます。

• QSFP+ 光トランシーバを使用した 40GbE ポート。デフォルト速度は10 Gbpsです。

• 光トランシーバが接続されたブレークアウト ケーブルを使用した 10GbE ポート。チャネル化に設定すると、40GbE ポートが 4 つの独立した 10GbE ポート(またはチャネル)に変換されます。ポート速度を set chassis fpc slot slot-number pic slot slot-number port port-number speed speed 変更するには、 コマンドを使用します。

SFP+ 光トランシーバを使用して、各 SFP+ ポート(0 ~ 59)を 10GbE ポートとして設定できます。デフォルト速度は10 Gbpsです。

銅線 SFP トランシーバは、下位 2 つの SFP+ ポート列(下部)にあるポートにのみ取り付けることができます。銅線 SFP トランシーバは、下の 2 つの SFP+ 行でのみサポートされています。銅線 SFP トランシーバ(1000BASE-T)は、光 SFP トランシーバ(1000BASE-X)よりも物理的に大きいため、これらの行に制限されています。3 列すべてに銅線 SFP トランシーバを積み重ねると、ライン カードが内部で損傷します。光 SFP トランシーバは、すべての SFP+ ポート( 0 ~ 59)にスタックして使用できます。

66 個のポート 0 ~ 65 のいずれかをアップリンクまたはアクセス ポートとして設定できます。ポートはデフォルトで有効になっており、デフォルト設定ではポートがデフォルトVLANに追加されます。

ポート グループ

QSFP28 と QSFP+ の 6 個の組み合わせポートは、6 個の独立した 40GbE ポートまたは 2 個のポート グループとして動作します。最初のポート グループは QSFP28 ポート 60 で制御され、管理上、QSFP+ ポート 61 および 62 にバンドルされています。2 番目のポート グループは QSFP28 ポート 64 で制御され、管理上、QSFP+ ポート 63 および 65 にバンドルされています。ポート グループを有効にするには、100GbE トランシーバを QSFP28 ポートに挿入し、ポートを 100 Gbps ポートとして設定します。Junos OS は、QSFP28 ポートを 100 Gbps 速度で有効にし、ポート グループにバンドルされた 2 つの QSFP+ ポートを無効にします。 図 18 は、QFX10000-60S-6Q の QSFP28 ポートとポート グループの場所を示しています。 表 29 は、ポートで使用可能な組み合わせを示しています。

表 29:QFX10000-60S-6Q ポート マッピング

ポート番号	10 GbE x 4	10 GbE チャネル化ポート グループ x 4	40 GbE	100 GbE	100GbEの無効化
60	✓	✓	✓	✓	61, 62
61	✓		✓	–	–
62	✓		✓	–	–
63	✓	✓	✓	–	–
64	✓		✓	✓	63, 65
65	✓		✓	–	–

40 GbE ポートのチャネル化

40GbE ポートから 4 個の独立した 10GbE ポートへのチャネル化は、QSFP28 および QSFP+ ポートでサポートされています。50 Gbps または 25 Gbps 速度へのチャネル化は、100GbE QSFP28 ポートではサポートされていません。ポート グループのすべてのポートは、ポート 60 またはポート 64 がチャネル化された場合にチャネル化されます。ポートを個別にチャネル化することはできません。

40 Gbps ポートを 4 つの独立した 10 Gbps ポート(またはチャネル)にチャネル化するには、 コマンドをset chassis fpc slot slot-number pic slot slot-number port port-number channel-speed speed使用します。例えば、スロット6のラインカードにポート60~62をチャネル化するには:

設定を確認し、 コマンドを commit 発行します。

ポートをデフォルトに戻す場合は、 階層レベルで [chassis fpc 6 pic 1 port port-number] 設定から ステートメントを削除speedし、設定をコミットします。ネットワーク ポートはデフォルトの 40GbE インターフェイスにリセットされます。

銅線および光ファイバー SFP トランシーバの使用

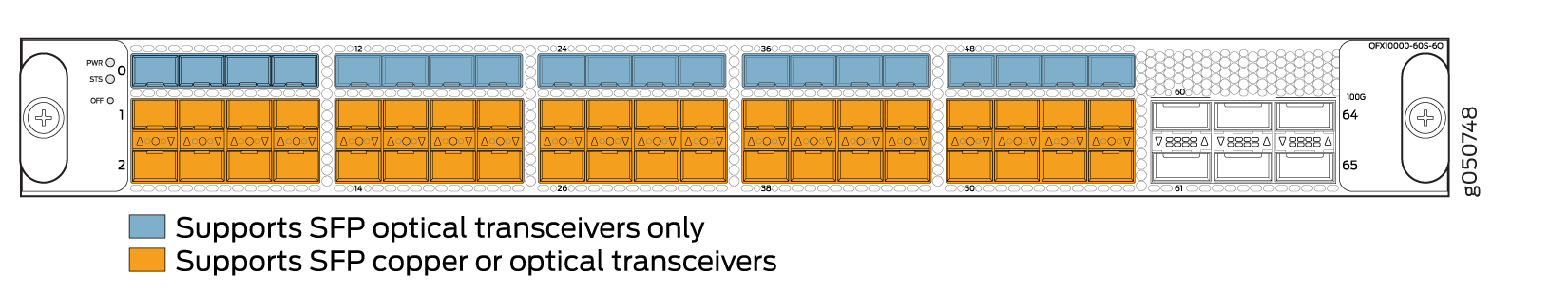

10GbE ポート 0 ~ 59 を 1GbE ポートとして設定すると、光ファイバー SFP トランシーバをどのポートでも使用できます。ただし、銅線 SFP トランシーバは下位 2 列に制限されています。 図 19 を参照してください。

注意：

列に銅線 SFP トランシーバを 3 個積み重ねると、ライン カードが損傷する可能性があります。

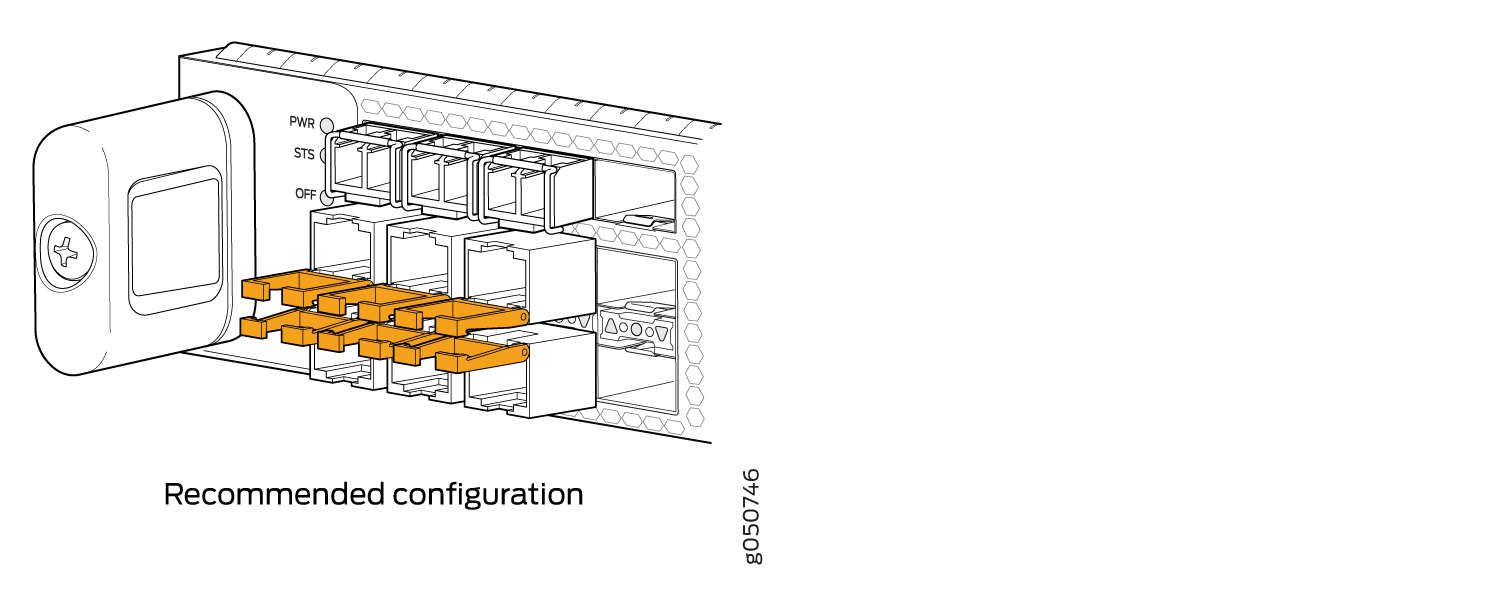

1 Gbps 銅線 SFP トランシーバは光 SFP トランシーバよりも物理的に大きいため、3 つの銅線 SFP トランシーバをスタックする余地はありません。最上位の行は光 SFP トランシーバの場合のみ使用します。銅線トランシーバは、下の 2 列に積み重ねることができます。ポートは、対下に配置されます。1 列に 3 個の SFP トランシーバを積み重ねると、ライン カードが損傷する可能性があります。推奨される設定については、 図 20 を参照してください。

SFP+ ステータスとアクティビティ LED

SFP+ ポートのすべてのステータスとアクティビティ LED は、SFP+ の 2 行目と 3 行目の間にあります。上向き矢印、円、下向き矢印は、状態の行を示します。2 色 LED は、状態とアクティビティを示します。 図 21 と 表 30 を参照してください。

• 上矢印は最初の行を示します。

• 円は 2 行目を示します。

• 下向き矢印は 3 列目を示します。

表 30:QFX10000-60S-6Q ライン カードの SFP+ ポートのネットワーク ポート ステータスとアクティビティ LED

色	状態	説明
消灯	オフ	ポートは管理上無効になっているか、電源がない、リンクがダウンしているか、トランシーバが存在しない。
緑	点灯	リンクが確立されています。
黄色またはオレンジ	ゆっくりと点滅、またはブリップ	ビーコン機能は、1つ以上のサブチャネルで有効になっています。
	点滅	インターフェイスに障害状態があります。

QSFP+ と QSFP28 のステータスとアクティビティ LED

すべての QSFP+ ポートと QSFP28 ポートには、各ポートのアップ/ダウン インジケータと 4 個の 2 色の LED があり、ポートがチャネル化用に設定されているかどうかに基づいて、ポートのステータスとリンク アクティビティが表示されます。 表 31 を参照してください。

表 31:QSFP+ と QSFP28 のネットワーク ポートの状態とアクティビティ LED

色	状態	説明
消灯	オフ	ポートは管理上無効になっているか、電源がない、リンクがダウンしているか、トランシーバが存在しない。すべてのサブチャネルは無効です。
緑	点灯	リンクが確立されています。チャネル化されると、すべてのサブチャネルが稼働します。チャネル化されていない場合、アクティビティがないことを示します。
黄色またはオレンジ	点灯	少なくとも1つのチャネルリンクがアップしているが、すべてのチャネルが立ち上がっているわけではない。
	ゆっくりと点滅、またはブリップ	ビーコン機能は、1つ以上のサブチャネルで有効になっています。
	点滅	1つ以上のサブチャネルに障害状態があります。
