PTX10004 コンポーネントの電源要件

表1は、一般的な電圧条件と光インターフェイスにおけるPTX10004ルーターのさまざまなハードウェアコンポーネントの電力要件を示しています。シャーシ構成の電力要件については、 PTX10004ルーターの電力要件の計算を参照してください。

注:

電源管理では、表1 の「考慮されるデフォルト電力」というタイトルの列の値を考慮して、新しいコンポーネントを取り付ける際の電力要件を決定します。 no-power-budget コマンドを使用して、デフォルトの電源管理を無効にできます。

表1:PTX10004コンポーネントの電力要件
コンポーネント	説明	電力要件(ワット)
コンポーネント	説明	25°Cで	46°Cで	考慮されるデフォルト電力
JNP10004-SF3	PTX10004 SIB	325W	350W	375W
JNP10004-ファン2	PTX10004ファントレイ	450W	650W	650W
JNP10004-FAN3	PTX10004ファントレイ	840W	840W	840W
JNP10K-RE1-E	PTX10004拡張RCB	100W	150W	200W
PTX10K-LC1201-36CD	36ポートQSFP56-DDラインカード(光トランシーバなし)	ルーターにJunos OS Evolvedリリース21.4以前がインストールされている場合		2360W
		976W	1008W
		ルーターにJunos OS Evolvedリリース22.1以降がインストールされている場合
		918W	948W
PTX10K-LC1202-36MR	36ポートのラインカード(32個の100GbEポートと4個の400GbEポート)。	740W	750W	1150W

PTX10004ルーターの電力要件を計算する

電力計算機またはこのトピックの情報を使用して、PTX10004構成の電力要件と、さまざまなPTX10004ルーター構成に必要な電源の数を計算します。

注意:

十分な電力を確保し、電力アラームを発生させないように、ルーターに常に n +1の電源を維持することをお勧めします。予期せぬ障害を防ぐため、故障した電源装置は直ちに交換してください。

動作中のルーターに新しいラインカードを取り付けた場合、増加した電力需要が冗長電力を含む利用可能な総電力を超えても、電源管理はラインカードの電源を入れません。冗長電源を使用してラインカードの電源をオンにすると、マイナーアラームが発生し、状態が修正されない場合にはメジャーアラームになります。

注:

このトピックの計算は、PTX10004 ルーター設定の予算を確保する必要がある最大電力要件を表しています。ルーターの実際の消費電力は、ここに示す計算結果よりも少なく、ルーターのハードウェアおよびソフトウェア構成、ラインカードを通過するトラフィック量、室温などの環境変数によって異なります。

これらの計算を開始する前に、次の手順を実行します。

さまざまなルーター構成を必ず理解してください。 PTX10004のコンポーネントと設定を参照してください。
さまざまなルーターコンポーネントの電力要件を把握しておくか確認してください。 PTX10004コンポーネントの電力要件を参照してください。

このトピックでは、次のタスクについて説明します。

PTX10004構成の消費電力を計算する方法
PTX10004 構成に必要な電源の数を計算する方法

PTX10004構成の消費電力を計算する方法

次の手順を使用して、ルーターに供給する必要がある最大電力を決定します。システムの最大消費電力を計算するには、まずすべてのルーターコンポーネントの合計最大内部電力要件を決定し、この結果を電源出力電力で割ります。

注:

このトピックの計算は、PTX10004 ルーター設定の予算を確保する必要がある最大電力要件を表しています。ルーターの実際の消費電力は、ここに示す計算結果よりも少なく、ルーターのハードウェアおよびソフトウェア構成、ラインカードを通過するトラフィック量、室温などの環境変数によって異なります。

最大システム消費電力を計算するには:

ベースシャーシコンポーネント(ラインカード以外のコンポーネント)の最大消費電力を決定します。ルーターが標準基本構成または冗長構成のいずれかに設定されている場合は、表 2 を使用します。

表2:40°Cでの標準構成のシャーシ消費電力
シャーシコンポーネント	BASE3 構成	PREM2の設定	PREM3 の設定
ファントレイ	1300W	1300W	1300W
RCB	150W	300W	300W
SIB	1125W	1500W	2250W
合計	2575W	3100W	3850W

各ラインカードの電力要件を加えて、ルーター全体の最大内部消費電力を計算します。ラインカードに必要な電力のグラフについては、表3を参照してください。

表3:ラインカード消費電力
ラインカード数	PTX10K-LC1201-36CD
1	2360W
2	4720W
3	7080W
4	9440W

例えば、PTX10K-LC1201-36CDラインカードが3枚搭載されたPTX10004の場合、最大消費電力は次のとおりです。

= 3(PTX10K-LC1201-36CDが消費する電力(ワット単位))

= 3(1775 W)

= 5325W

ステップ1の消費電力とステップ2のラインカード消費電力の合計を加算します。

前の例に引き続き、2枚のPTX10K-LC1201-36CDラインカードのワット数をPREM2構成に追加します。

(5325W)+(3000W)

= 8325Wが必要

PTX10004 構成に必要な電源の数を計算する方法

PTX10004ルーターの最小電力構成は3つの電源です。ただし、計算された最小電力構成を使用しても、システムが電力アラームを発生させるのを防ぐことはできません。フルロードのシャーシで電力アラームを記録しないようにするには、デュアルフィードと高電力設定のためにルーターを設定する必要があります。

最小ルーター構成に必要な電源の数を計算するには:

電源装置から使用可能な電力を確認します。JNPR10K-PWR-AC2およびJNPR10K-PWR-DC2電源のフェースプレートには3個のDIPスイッチがあり、高電力(30A)または低電力(20A)入力モードのいずれかの入力モードに電源を設定できます。JNPR10K-PWR-AC3 または JNPR10K-PWR-AC3H 電源のフェースプレートには 5 個の DIP スイッチがあり、高電力(30 A)または低電力(20 A)入力モードのいずれかの入力モードに電源を設定できます。JNPR10K-PWR-DC3 電源のフェースプレートには 5 個の DIP スイッチがあり、高電力(80 A)または低電力(60 A)入力モードのいずれかの入力モードに電源を設定できます。表4、表5、表6 、表7 は、取り付けられている電源で使用可能な電力を示しています。

表4:使用可能な総電力
電源モジュールモデル	1つの電源で	2つの電源付き	3つの電源付き
JNP10K-PWR-AC3デュアルフィード電源(15-A)設定	4,600W	9,200W	13,800W
JNP10K-PWR-AC3デュアルフィード電源(20-A)設定	6,000W	12,000W	18,000W
JNP10K-PWR-AC2デュアルフィード、高電力(30-A)設定	—	11,000W	16,500W
JNP10K-PWR-AC2シングルフィード、高電力(30-A)設定	—	10,000W	15,000W
JNP10K-PWR-AC2、デュアルフィード、低電力(20-A)設定	—	6,000W	9,000W
JNP10K-PWR-AC2、シングルフィード、低電力(20-A)設定	—	5,400W	8,100W
JNP10K-PWR-DC2デュアルフィード、高電力(80-A)設定	—	11,000W	16,500W
JNP10K-PWR-DC2デュアルフィード、低電力(60-A)設定	—	8,800W	13,200W
JNP10K-PWR-DC2シングルフィード、高電力(80-A)設定	—	5,500W	8,250W
JNP10K-PWR-DC2シングルフィード、低電力(60-A)設定	—	4,400W	6,600W
JNP10K-PWR-AC3H デュアルフィード電源(15-A)設定	4,600W	9,200W	13,800W
JNP10K-PWR-AC3H デュアルフィード電源(20-A)設定	6,000W	12,000W	18,000W

表5:JNP10K-PWR-AC2およびJNP10K-PWR-DC2電源の電源電圧設定
INP0(スイッチ1)	INP1(スイッチ2)	H/L(高入力/低入力スイッチ3)	出力電力
`JNP10K-PWR-AC2`
オン	オン	オン(高30 A)	5500W
オン	オン	オフ(低20 A)	3000W
オン	オフ	オン(高30 A)	5000W
オフ	オン	オン(高30 A)	5000W
オン	オフ	オフ(低20 A)	2700W
オフ	オン	オフ(Low20 A)	2700W
`JNP10K-PWR-DC2`
オン	オン	オン(高80 A)	5500W
オン	オン	オフ(60 A低)	4400W
オン	オフ	オン(高80 A)	2750W
オフ	オン	オン(高80 A)	2750W
オン	オフ	オフ(60 A低)	2200W
オフ	オン	オフ(60 A低)	2200W

注:

JNP10K-PWR-AC2 電源のいずれかを 20 A に設定すると、他の電源を 30 A に設定しているかどうかに関係なく、システムに搭載されているすべての電源のパワーバジェットは 20 A になります。この設計は、20Aに設定された電源の過負荷を防止するためのものです。DIPスイッチの設定の詳細については、表4 を参照してください。

表6:JNP10K-PWR-AC3またはJNP10K-PWR-AC3H電源の電源電圧設定
INP-A0(スイッチ0)	INP-A1(スイッチ1)	INP-B0(スイッチ2)	INP-B1(スイッチ3)	スイッチ4(高入力20A/低入力15A)	出力電力
15-A
オフ	オフ	オフ	オン	オフ(15 A)	2300W
オフ	オフ	オン	オフ	オフ(15 A)	2300W
オフ	オフ	オン	オン	オフ(15 A)	4600W
オフ	オン	オフ	オフ	オフ(15 A)	2300W
オフ	オン	オフ	オン	オフ(15 A)	4600W
オフ	オン	オン	オン	オフ(15 A)	6900W
オフ	オン	オン	オフ	オフ(15 A)	4600W
オン	オフ	オフ	オフ	オフ(15 A)	2300W
オン	オフ	オフ	オン	オフ(15 A)	4600W
オン	オフ	オン	オフ	オフ(15 A)	4600W
オン	オフ	オン	オン	オフ(15 A)	6900W
オン	オン	オフ	オフ	オフ(15 A)	5000W
オン	オン	オフ	オン	オフ(15 A)	6900W
オン	オン	オン	オフ	オフ(15 A)	6900W
オン	オン	オン	オン	オフ(15 A)	7800W
20-A
オフ	オフ	オフ	オン	オン(20 A)	3000W
オフ	オフ	オン	オフ	オン(20 A)	3000W
オフ	オフ	オン	オン	オン(20 A)	6000W
オフ	オン	オフ	オフ	オン(20 A)	3000W
オフ	オン	オフ	オン	オン(20 A)	6000W
オフ	オン	オン	オフ	オン(20 A)	6000W
オフ	オン	オン	オン	オン(20 A)	7800W
オン	オフ	オフ	オフ	オン(20 A)	3000W
オン	オフ	オフ	オン	オン(20 A)	6000W
オン	オフ	オン	オフ	オン(20 A)	6000W
オン	オフ	オン	オン	オン(20 A)	7800W
オン	オン	オフ	オフ	オン(20 A)	6000W
オン	オン	オフ	オン	オン(20 A)	7800W
オン	オン	オン	オフ	オン(20 A)	7800W
オン	オン	オン	オン	オン(20 A)	7800W

注:

JNP10K-PWR-AC3またはJNP10K-PWR-AC3Hのいずれかの電源が15Aに設定されている場合、他の電源が20Aに設定されているかどうかに関係なく、システムにインストールされているすべての電源のパワーバジェットは15Aになります。この設計は、15Aに設定された電源の過負荷を防止するためのものです。

表7:JNP10K-PWR-DC3電源の電源電圧設定
INP-A0(スイッチ0)	INP-A1(スイッチ1)	INP-B0(スイッチ2)	INP-B1(スイッチ3)	スイッチ4(低入力60A/高入力80A)	出力電力
60A
オフ	オフ	オフ	オン	オフ(60 A)	2200W
オフ	オフ	オン	オフ	オフ(60 A)	2200W
オフ	オフ	オン	オン	オフ(60 A)	4400W
オフ	オン	オフ	オフ	オフ(60 A)	2200W
オフ	オン	オフ	オン	オフ(60 A)	4400W
オフ	オン	オン	オフ	オフ(60 A)	4400W
オフ	オン	オン	オン	オフ(60 A)	6600W
オン	オフ	オフ	オフ	オフ(60 A)	2200W
オン	オフ	オフ	オン	オフ(60 A)	4400W
オン	オフ	オン	オフ	オフ(60 A)	4400W
オン	オフ	オン	オン	オフ(60 A)	6600W
オン	オン	オフ	オフ	オフ(60 A)	4400W
オン	オン	オフ	オン	オフ(60 A)	6600W
オン	オン	オン	オフ	オフ(60 A)	6600W
オン	オン	オン	オン	オフ(60 A)	7800W
80 A
オフ	オフ	オフ	オン	オン(80 A)	3000W
オフ	オフ	オン	オフ	オン(80 A)	3000W
オフ	オフ	オン	オン	オン(80 A)	6000W
オフ	オン	オフ	オフ	オン(80 A)	3000W
オフ	オン	オフ	オン	オン(80 A)	6000W
オフ	オン	オン	オフ	オン(80 A)	6000W
オフ	オン	オン	オン	オン(80 A)	7800W
オン	オフ	オフ	オフ	オン(80 A)	3000W
オン	オフ	オフ	オン	オン(80 A)	6000W
オン	オフ	オン	オフ	オン(80 A)	6000W
オン	オフ	オン	オン	オン(80 A)	7800W
オン	オン	オフ	オフ	オン(80 A)	6000W
オン	オン	オフ	オン	オン(80 A)	7800W
オン	オン	オン	オフ	オン(80 A)	7800W
オン	オン	オン	オン	オン(80 A)	7800W

注:

JNP10K-PWR-DC3電源のフェースプレートには、5つのDIPスイッチが含まれています。これらのスイッチを使用して、電源を高電力(80 A)または低電力(60 A)入力モードに設定できます。JNP10K-PWR-AC3 電源のいずれかを 60 A に設定すると、他の電源を 80 A に設定しているかどうかに関係なく、システムに設置されているすべての電源のパワーバジェットは 60 A になります。この設計により、60Aに設定された電源の過負荷を防止できます。

ラインカードをインストールした状態での設定に必要な総電力を決定します。シャーシで使用可能な総電力は、必要なワット数を定格電力で割ってから切り上げることによって計算されます。

前の例では、PTX10004 ACシステムには3枚のPTX10K-LC1201-36CDラインカードで8325Wが必要であると計算しました。この例では、PREM2構成でデュアルフィードと低電力に設定されたJNP10K-PWR-AC2電源で使用可能な総電力を計算します。

=(8325W)/(3000W)デュアル入力、低電力

= 2.78

結果を 3 つの JNP10K-PWR-AC 電源に切り上げます。この場合、PREM2 冗長 AC システムには十分な電源が備わっています。
電源に必要な電力量を計算します。必要な電力を決定するには、電源の数に電源ワット数を掛け、電源の効率で割ります。効率率は電源内のエネルギー損失を占めており、PTX10004ルーターで動作する電源では89%です。

JNP10K-PWR-AC2電源仕様

JNP10K-PWR-AC2電源は、AC、高電圧交流(HVAC)、および高電圧直流(HVDC)をサポートします。

表 8 は、PTX10004 シャーシで使用される AC 電源(JNP10K-PWR-AC2)の電源仕様を示しています。

表8:JNP10K-PWR-AC2電源の電源仕様
仕様	値
AC入力電圧	180–305 VAC
DC入力電圧	DC190–410V
入力電流定格	28.5 A
DC出力電源	12.3V、デュアルフィードで5500W、シングルフィードで5000W

表9は、JNP10K-PWR-AC2電源の物理的仕様を示しています。

表9:JNP10K-PWR-AC2電源の物理的仕様
仕様	値
高さ	3.5インチ(8.89 cm)
幅	3.6インチ(9.14 cm)
奥行き	15.1インチ(18.35 cm)
重量	5.17 kg(11.4 ポンド)

JNP10K-PWR-AC3電源仕様

JNP10K-PWR-AC3電源はACに対応しています。

表10は、PTX10004シャーシで使用されるAC電源(JNP10K-PWR-AC3)の電源仕様を示しています。

表10:JNP10K-PWR-AC3電源の電源仕様
仕様	値
AC入力電圧	180–264 VAC
入力電流定格	16A
DC出力電源	12.3V

表11は、JNP10K-PWR-AC3電源の物理的仕様を示しています。

表11:JNP10K-PWR-AC3電源の物理的仕様
仕様	値
高さ	3.386インチ(8.60 cm)
幅	3.584インチ(9.10 cm)
奥行き	17.15(43.57 cm)
重量	5.8 kg(12.8 ポンド)

JNP10K-PWR-AC3H電源仕様

JNP10K-PWR-AC3H電源は、HVACおよびHVDCに対応しています。

表 12 は、PTX10004 シャーシで使用される HVAC および HVDC 電源(JNP10K-PWR-AC3H)の電力仕様を示しています。

表12:JNP10K-PWR-AC3H電源の電源仕様
仕様	値
AC入力電圧	180–305 VAC(各フィード)HVAC 190 – 410 VAC(各フィード)HVDC
入力電流定格	50A
DC出力電源	12.3V(HVAC) 12.9V(HVDC)

表13は、JNP10K-PWR-AC3H電源の物理的仕様を示しています。

表13:JNP10K-PWR-AC3H電源の物理的仕様
仕様	値
高さ	3.386インチ(8.60 cm)
幅	3.584インチ(9.10 cm)
奥行き	43.10 cm(16.966 インチ)
重量	5.8 kg(12.8 ポンド)

PTX10004電源ケーブルの仕様

ほとんどのサイトでは、フレームに取り付けられた配電パネルにつながるメインコンジットを介して電力を分配しており、そのうちの1つはルーターを収容するラックの上部に配置することができます。AC電源コードは、各電源装置を配電盤に接続します。

注:

北米では、米国電気工事規程(NEC)セクション400-8(NFPA 75、5-2.2)および210-52、およびカナダ電気工事規程(CEC)セクション4-010(3)に準拠するため、AC電源コードの長さは約15フィート(約4.5メートル)を超えてはなりません。北米およびカナダへのルーターに同梱されているコードは、準拠しています。

PTX10004 AC、高電圧交流(HVAC)、および高電圧直流(HVDC)電源には、特定のコード要件があります。次のセクションを使用して、電源のモデルとモード設定に基づいてケーブル要件を決定します。

20-A入力と15-A入力のJNP10K-PWR-AC3については、表14を参照してください
20A入力のJNP10K-PWR-AC2については、 JNP10K-PWR-AC2電源ケーブルの仕様を参照してください。
30-A 入力の JNP10K-PWR-AC2 については、 30-A 入力用の JNP10K-PWR-AC2 電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC3電源ケーブルの仕様
JNP10K-PWR-AC2電源ケーブルの仕様
JNP10K-PWR-AC2 電源ケーブルの仕様(30-A 入力用)

JNP10K-PWR-AC3電源ケーブルの仕様

JNP10K-PWR-AC3電源は、次の2つのモードで動作します。

7800 W、6000 W、または3000 W出力を備えた20A入力
7800 Wまたは6900 W、4600 W、または2300 W出力の15A入力

注:

PSUの端に直角プラグが付いた電源コードを選択した場合、入力A0またはB0には直角左プラグ、入力A1またはB1には拡張右角左プラグのペアにする必要があります。

適切なケーブルのリストについては、表14 を参照してください。

警告:

JNP10K-PWR-AC3 電源を、15-A 入力に接続されている場合は、16-A または 20-A ケーブルを使用して動作させないでください。

注意:

AC電源ケーブルが熱気の排出にさらされるのを防ぐには、常に電源ケーブルをファントレイや電源装置から離して配線します。

直角の電源コードとバッフルが取り付けられていると、電源コードが高温の排気にさらされます。IEC C21プラグの定格温度は155°C、電源コードケーブルの定格は90°Cです。

表14:JNP10K-PWR-AC3電源ケーブルの仕様(20-Aおよび15-A入力用)
ロケール	コードセット定格	プラグ標準	スペアジュニパーモデル番号
PSU入力のストレートプラグ
オーストラリアとニュージーランド	15 A、250 VAC	AS/NZS 3112	CBL-PWRC21-AU
ヨーロッパ(イタリア、スイス、英国を除く)	16A、250 VAC	CEE 7/7	CBL-PWRC21-EU
イタリア	16A、250 VAC	CEI 23-16	CBL-PWRC21-IT
北米	20A、250 VAC	NEMA L6-20Pのロック	CBL-PWRC21-US-L
北米	20A、250 VAC	NEMA 6-20P	CBL-PWRC21-US
国際	16A、250VAC	IEC-309 316P6W	CBL-PWRC21-316P6
北米	20A、250 VAC	IEC-309 320P6W	CBL-PWRC21-320P6
日本	20A、250 VAC	NEMA L6-20P	CBL-PWRC21-JP-L
中国	16A、250 VAC	GB2099-1	CBL-PWRC21-CN
北米	20A、250 VAC	IEC-320-C20	CBL-PWRC21-C20-NA
ヨーロッパ	16A、250 VAC	IEC-320-C20	CBL-PWRC21-C20-EU
日本	20A、250 VAC	IEC-320-C20	CBL-PWRC21-C20-JP
中国	16A、250 VAC	IEC-320-C20	CBL-PWRC21-C20-CN
スイス	16A、250 VAC	SEV1011	CBL-PWRC21-SZ
南アフリカ	16A、250 VAC	RA SAN 164/1	CBL-PWRC21-SA
インド	16A、250VAC	RAは1293です	CBL-PWRC21-IN
英国	16A、250 VAC	BS 1363	CBL-PWRC21-UK
イスラエル	16A、250 VAC	SI 32/1971 タイプIL/3G	CBL-PWRC21-IL
ブラジル	16A、250 VAC	NBR 14136 タイプBR/3	CBL-PWRC21-BR
アルゼンチン	16A、250 VAC	IRAM 2073 タイプRA/3	CBL-PWRC21-AR
PSU入力時の直角左プラグ
米国	20A、250 VAC	NEMA L6-20P	CBL-PWRC21R-US-L
米国	20A、250 VAC	NEMA 6-20P	CBL-PWRC21R-US
ヨーロッパ	16A、250 VAC	CEE 7/7	CBL-PWRC21R-EU
オーストラリア	15A、250 VAC	AS/NZ 3112	CBL-PWRC21R-AU
イタリア	16A、250 VAC	CEI 23-50	CBL-PWRC21R-IT
国際	16A、250 VAC	IEC 60309 316P6W	CBL-PWRC21R-316P6
北米	16A、250VAC	IEC 60309 320P6W	CBL-PWRC21R-320P6
日本	20A、250 VAC	NEMA L6-20P	CBL-PWRC21R-JP-L
中国	16A、250 VAC	GB2099-1	CBL-PWRC21R-CN
北米	16A、250 VAC	IEC-60320 C20	CBL-PWRC21R-C20-NA
ヨーロッパ	16A、250 VAC	IEC 60320 C20	CBL-PWRC21R-C20-EU
日本	20A、250 VAC	IEC 60320 C20	CBL-PWRC21R-C20-JP
中国	16A、250 VAC	IEC 60320 C20	CBL-PWRC21R-C20-CN
スイス	16A、250 VAC	SEV 1011	CBL-PWRC21R-SZ
南アフリカ	16A、250 VAC	SANS 164/1	CBL-PWRC21R-SA
インド	16A、250 VAC	IS 1293、RA	CBL PWRC21Rイン
英国	16A、250 VAC	BS1363	CBL-PWRC21R-UK
イスラエル	16A、250 VAC	SI 32/1971 タイプ IL/3G	CBL-PWRC21R-IL
ブラジル	16A、250 VAC	NBR 14136 標準BR/3	CBL-PWRC21R-BR
アルゼンチン	16A、250 VAC	IRAM 2073 タイプRA/3	CBL-PWRC21R-AR
PSU入力での拡張ライトアングル左プラグ
米国	20A、250 VAC	NEMA L6-20P	CBL-PWRC21RL-US-L
米国	20 A、250 VAC	NEMA 6-20P	CBL-PWRC21RL-US
ヨーロッパ	16A、250 VAC	CEE 7/7	CBL-PWRC21RL-EU
オーストラリア	15A、250 VAC	AS/NZ 3112	CBL-PWRC21RL-AU
イタリア	16A、250 VAC	CEI 23-50	CBL-PWRC21RL-IT
国際	16A、250 VAC	IEC-60309 316P6W	CBL-PWRC21RL-316P6
北米	20A、250 VAC	IEC-60309 320P6W	CBL-PWRC21RL-320P6
日本	20A、250 VAC	NEMA L6-20P	CBL-PWRC21RL-JP-L
中国	16A、250 VAC	GB2099-1	CBL-PWRC21RL-CN
北米	20A、250 VAC	IEC-60320 C20	CBL-PWRC21RL-C20NA
ヨーロッパ	16A、250 VAC	IEC-60320 C20	CBL-PWRC21RL-C20EU
日本	20A、250 VAC	ICE-60320 C20	CBL-PWRC21RL-C20JP
中国	16A、250 VAC	IEC-60320 C20	CBL-PWRC21RL-C20CN
スイス	16A、250 VAC	SEV 1011	CBL-PWRC21RL-SZ
南アフリカ	16A、250 VAC	SANS 164/1	CBL-PWRC21RL-SA
インド	16A、250 VAC	IS1293、RA	CBL PWRC21RLイン
英国	16A、250 VAC	BS 1363	CBL-PWRC21RL-UK
イスラエル	16A、250 VAC	SI 32/1971 タイプIL/3G	CBL-PWRC21RL-IL
ブラジル	16A、250 VAC	NBR 14136 タイプBR/3	CBL-PWRC21RL-BR
アルゼンチン	16A、250 VAC	IRAM 2073 タイプRA/3	CBL-PWRC21RL-AR

JNP10K-PWR-AC2電源ケーブルの仕様

JNP10K-PWR-AC2電源は、次の2つのモードで動作します。

20 W 出力を備えた 3000 A 入力。適切なケーブルのリストについては、表15 を参照してください。ケーブルの一端には、定格30A/400V/105CのタイプSAF-D-GRIDシリーズ(3-5958P4)Anderson APP-400コネクタが付いています。コネクターの例を図1に示します。
5500W出力の30A入力。30-A 入力に適したケーブルとコネクタのリストについては、 JNP10K-PWR-AC2 30-A 入力用電源ケーブルの仕様を参照してください。ケーブルの一方の端には、定格 30A/400V/105C のタイプ SAF-D-GRID シリーズ (3-5958P4) Anderson APP-400 コネクタがあり、ケーブルのもう一方の端は裸線です。

警告:

30-A 入力に接続されている場合は、16-A または 20-A ケーブルを使用して JNP10K-PWR-AC2 電源を実行しないでください。

注意:

AC電源ケーブルが熱気の排出にさらされるのを防ぐには、常に電源ケーブルをファントレイや電源装置から離して配線します。

表15:JNP10K-PWR-AC2 電源ケーブルの仕様(20-A 入力用)
ロケール	コードセット定格	プラグ標準	スペアジュニパーモデル番号
アルゼンチン	16 A、250 VAC	IRAM 2073 タイプ RA/3	CBL-JNP-SG4-AR
オーストラリアとニュージーランド	15 A、250 VAC	AS/NZS 3112	CBL-JNP-SG4-AU
ブラジル	16 A、250 VAC	NBR 14136 タイプ BR/3	CBL-JNP-SG4-BR
中国	16 A、250 VAC	GB2099	CBL-JNP-SG4-CH
中国、ヨーロッパ、日本	16 A、250 VAC	C20からアンダーソン3-5958P4へ	CBL-JNP-SG4-C20-CH
ヨーロッパ(イタリア、スイス、英国を除く)	20 A、250 VAC	CEE 7/7	CBL-JNP-SG4-EU
イギリス	13 A、250 VAC	BS1363	CBL-JNP-SG4-UK
インド	16 A、250 VAC	SANS 164/1	CBL-JNP-SG4-SA
イスラエル	16 A、RA、250 VAC	SI 32/1971 タイプ IL/3C	CBL-JNP-SG4-IL
イタリア	16 A、250 VAC	CEI 23-16	CBL-JNP-SG4-IT
北米	20 A、250 VAC	IEC 60320 C20に準拠した3-5958P4	CBL-JNP-SG4-C20
	16 A、250 VAC	NEMA L6-20Pのロック	CBL-JNP-SG4-US-L
	16 A、250 VAC	NEMA 6-20P	CBL-JNP-SG4-US
	20 A、277 V	NEMA I7-20P	CBL-JNP-SG4-HVAC
南アフリカ	16 A、250 VAC	SANS 164/1	CBL-JNP-SG4-SA
スイス	16 A、250 VAC	CEI 23-50	CBL-JNP-SG4-SZ

図1:Andersonコネクタ Bare Cable with Anderson Connector

付きベアケーブル

JNP10K-PWR-AC2 電源ケーブルの仕様(30-A 入力用)

JNP10K-PWR-AC2 ACまたはHVDC電源は、30A入力に設定されている場合、大電流ケーブルアセンブリが必要です。ケーブルの一方の端には、定格 30A/400V/105C のタイプ SAF-D-GRID シリーズ (3-5958P4) Anderson APP-400 コネクタがあり、ケーブルのもう一方の端は裸線です。図2 および表16をご覧ください。これらのケーブルは別途注文可能であり、JNP10K-PWR-AC2の注文で自動的に出荷されることはありません。直角ケーブルとコネクターの例を図4に示します。

ACシステムへの接続用に、ジュニパーはNEMA 30-Aコネクタ(図2)またはIEC 330P6Wコネクタ(図3)のいずれかを備えたケーブルを提供しています。

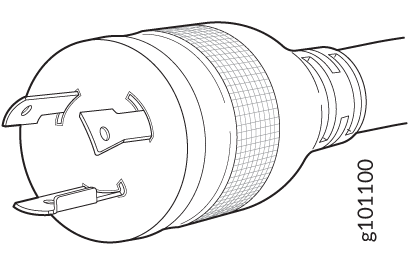

図2:NEMA 30-Aロックコネクタ NEMA 30-A Locking Connector

図3:IEC 330P6Wコネクタ IEC 330P6W Connector

表16:30-Aケーブルオプション
オプション	ロケール	コードセット定格	プラグ規格	コネクター	スペアジュニパーモデル番号
AC/HVDC電源コード	任意	30A 400 VAC	UL 950およびIEC 60950	アンダーソン/ストレートツーベアワイヤ	CBL-PWR2-BARE
AC/HVDC電源コード	任意	30A 400 VAC	UL 950およびIEC 60950	アンダーソン/直角から裸線	CBL-PWR2-BARE-RA
AC 電源コード	ヨーロッパ大陸	30A 250VAC	UL 950およびIEC332P6	IEC 332P6に準拠したアンダーソン/ライトアングル	CBL-PWR2-332P6W-RA
	ヨーロッパ大陸	30A 250VAC	UL 950およびIEC332P6	アンダーソン/すぐにIEC332P6へ	CBL-PWR2-332P6W
	北米	30A 250VAC	IEC330P6	IEC 330P6に準拠したアンダーソン/ライトアングル	CBL-PWR2-330P6W-RA
	北米	30A 250VAC	IEC330P6	Anderson/IEC 330P6に準拠	CBL-PWR2-330P6W
	北米	30A 250VAC	UL 498およびCSA	L6-30P(NEMA-30A)へのアンダーソン/ライトアングル	CBL-PWR2-L6-30P-RA
	北米	30A 250VAC	UL 498およびIEC5958P4	アンダーソン/L6-30P(NEMA-30A)への直線	CBL-PWR2-L6-30P
AC ジャンパ電源コード	任意	30A 400 VAC	ULおよびCSA	アンダーソン/アンダーソンへの直線	CG-CBL-APP-400-02

図4:アンダーソンコネクタ Right-Angle, Bare Cable with Anderson Connector

付き直角ベアケーブル

1 — 黒線 –HVDCの場合は「+」または「-」、ACの場合は「ホットまたはニュートラル」	3 — 白線 – HVDCの場合は「+」または「-」、ACの場合は「ホットまたはニュートラル」
2 — 緑線 - アース

JNP10K-PWR-DC2電源仕様

表17は、PTX10004ルーターで使用される高電圧直流(HVDC)電源の電力仕様を示しています。

表17:JNP10K-PWR-DC2電源の電源仕様
項目	仕様
DC入力電圧	最小動作電圧:–40 VDC 公称動作電圧:-48 VDC 動作電圧範囲:-40 VDC〜-72 VDC
DC入力電流定格	最小動作電圧(-40VDC)で最大76A、80A DIPスイッチ設定、5500Wの出力負荷公称動作電圧(-48VDC)で最大64A、80A DIPスイッチ設定、5500Wの出力負荷最小動作電圧(-40VDC)で最大60A、60A DIPスイッチ設定および4400Wの出力負荷公称動作電圧(-48VDC)で最大50A、60A DIPスイッチ設定、4400Wの出力負荷
出力電力	低入力(60-A)シングルフィードで2200 W 低入力(60-A)デュアルフィードでは4400 W 2750 W(高入力(80-A)シングルフィード用高入力(80-A)デュアルフィードの場合は5,500 W

表18は、JNP10K-PWR-DC2電源の物理的仕様を示しています。

表18:JNP10K-PWR-DC2電源の物理的仕様
仕様	値
高さ	3.5インチ(8.89 cm)
幅	3.6インチ(9.14 cm)
奥行き	16.05インチ(17.77 cm)
重量	3.67 kg(8.1 ポンド)

JNP10K-PWR-DC3電源仕様

表19 は、PTX10004ルーターで使用されるDC電源(JNP10K-PWR-DC3)の電力仕様を示しています。

表19:JNP10K-PWR-DC3電源の電源仕様
項目	仕様
DC入力電圧	最小動作電圧:-40 VDC 公称動作電圧:-48 VDC 動作電圧範囲:-40 VDC〜-72 VDC
入力電流定格	60 A/80 A
出力電力	DC12.3V

表20 は、JNP10K-PWR-DC3電源の物理的仕様を示しています。

表20:JNP10K-PWR-DC3電源の物理的仕様
仕様	値
高さ	3.386インチ(8.60 cm)
幅	3.584インチ(9.10 cm)
奥行き	15.391インチ(19.09cm)
重量	5.7 kg(12.8 ポンド)

PTX10004接地ケーブルとラグの仕様

適切な動作を確保し、安全性と電磁干渉(EMI)の要件を満たすために、電源を接続する前にルーターを適切に接地する必要があります。PTX10004シャーシを接地するには、接地ケーブルをアースに接続し、その下のシャーシ背面にあるシャーシ接地ポイントに接続します。

PTX10004 はアクセスが制限された場所に設置し、シャーシが常に適切に接地されていることを確認する必要があります。PTX10004のシャーシには、2穴の保護接地端子が設けられています。どのような状況においても、この接地接続を使用してシャーシを接地してください。AC電源システムの場合、AC電源コードの接地線と2穴接地ラグ接続も使用する必要があります。このテストされたシステムは、2穴保護接地端子を使用して、適用されるすべてのEMC規制要件を満たしているか、それを上回っています。

警告:

GR-1089 の要件に準拠するには、SFP+、QSFP+ 以上に使用されるすべての建物内の銅線ケーブルは、両端をシールドして接地する必要があります。

注意:

ルーターの設置を開始する前に、資格を持つ電気技師が、供給する接地ケーブルにケーブルラグを取り付ける必要があります。 PTX10004ルーターをアースに接続するを参照してください。ラグが正しく接続されていないケーブルは、ルーターを損傷させる可能性があります。

ルーターをアースに接続する前に、以下の情報を確認してください。

シャーシの背面下部には、ルーターをアースに接続するための 2 つのネジ付きインサート(PEM ナット)が設けられています。保護接地端子の間隔は0.63インチです。(16 mm)センター。
必要な接地ラグは、Panduit LCD6-10A-Lまたは同等品(付属)です。接地ラグは、6AWG(13.3mm²)の撚り線に対応します。1つ以上のJNP10K-PWR-DC2電源がシャーシに取り付けられ、高入力(80A)に設定されている場合は、Panduit LCD4-14A-Lまたは同等のもの(付属)を使用してください。このラグは、4AWG(21.1mm²)のより線をサポートします。4AWG(21.1mm²)の撚り線の定格は、90°C、または地域の電気規則で許可されている必要があります。
PTX10004に提供する接地ケーブルは、各電源の入力線と同じサイズか、それより重いサイズである必要があります。最小推奨事項は、6 AWG (13.3 mm²) より線銅線、クラス B です。90°Cワイヤー、または地域のコードで許可されている場合。

このページの内容

PTX10004電源計画

PTX10004 コンポーネントの電源要件
