MX2008 コンポーネントのメンテナンス

MX2008ハードウェアコンポーネントの交換に必要な工具と部品

ハードウェア コンポーネントを交換するには、 表 1 に示す工具と部品が必要です。

表1:コンポーネントの交換に必要な工具と部品

コンポーネント

工具または部品

すべての

ESD(静電放電)接地用リストストラップ

AC電源モジュール

プラス(+)ねじ回し、No.1および2

AC電源分散モジュール

三相デルタ AC PDM

三相ワイAC PDM

プラス(+)ねじ回し、金属製の AC 配線コンパートメントにアクセスするための No.2

7/16インチ(11 mm)六角頭外部ドライブソケットレンチ、またはナットドライバー、トルク範囲は23 lb-in。(2.6 Nm)および25 lb-in。(2.8 Nm)を使用してアース線を取り付けます。

1/4インチマイナスドライバーと5/32インチ。(4mm)AC電源コードの入力端子線を取り付けるための六角レンチ。

AC 電源コード

プラス(+)ねじ回し、No.1およびNo.2

7/16インチ(11 mm)六角頭外部ドライブソケットレンチ、またはナットドライバー、トルク範囲は23 lb-in。(2.6 Nm)および25 lb-in。(2.8 Nm)を使用してアース線を取り付けます。

1/4インチマイナスドライバーと5/32インチ。(4mm)AC電源コードの入力端子線を取り付けるための六角レンチ。

クラフト インターフェイス

プラス(+)ねじ回し、No.1およびNo.2

DC電源分散モジュール

プラス(+)ねじ回し、No.1およびNo.2

7/16インチ(11 mm)六角頭外部ドライブソケットレンチ、またはナットドライバー、トルク範囲は23 lb-in。(2.6 Nm)および25 lb-in。(2.8 Nm)を使用してアース線を取り付けます。

1/4インチマイナスドライバーと5/32インチ。(4mm)AC電源コードの入力端子線を取り付けるための六角レンチ。

DC 電源ケーブル

7/16インチ(11 mm)ナットドライバーまたはソケットレンチ

注意：

ナットを締めるには、適切なトルク制御工具を使用する必要があります。過度のトルクをかけると、端子スタッドとPDMが損傷します。このナットに適用できる絶対最大値は 23 lb-in です。(2.6 Nm)および25 lb-in。(2.8 nm)です。

ファン トレイ(上部と下部)

プラス(+)ねじ回し、No.1およびNo.2

エアバッフル

プラス(+)ねじ回し、No.1およびNo.2

MPC

プラス(+)ねじ回し、No.1およびNo.2

ブランクパネル(コンポーネントが再インストールされていない場合)

静電防止袋または帯電防止マット

マイク

プラス(+)ねじ回し、No.1およびNo.2

光ファイバーMIC用ゴム製安全キャップ

マイナス(–)ドライバ

静電防止袋または帯電防止マット

ブランクパネル(コンポーネントが再インストールされていない場合)

ルーティングエンジンとコントロールボード(RCB)

プラス(+)ねじ回し、No.1およびNo.2

ESD(静電放電)接地用リストストラップ

ブランクパネル(コンポーネントが再インストールされていない場合)

SFBの

プラス(+)ねじ回し、No.1およびNo.2

ESD(静電放電)接地用リストストラップ

ブランクパネル(コンポーネントが再インストールされていない場合)

補助またはコンソール ルーティングエンジン ポートへのシリアル ケーブル

マイナス(–)ドライバ

PSMエアフィルター

プラス(+)ねじ回し、No.1およびNo.2

カードケージエアフィルター

プラス(+)ねじ回し、No.1およびNo.2

エアフィルター(下段)

プラス(+)ねじ回し、No.1およびNo.2

参照

MX2008ルーターからコンポーネントを取り外すために必要なツールと部品

ルーターからコンポーネントを取り外す、またはルーターをラックから取り外すには、次の工具と部品が必要です。

  • 2.5 mm マイナス(–)ドライバ、アラームリレー端子ブロックを取り外す用

  • 7/16インチ(11 mm)ナットドライバー

  • 空のスロットを覆うブランクパネル

  • EMI(電磁干渉)カバー—ルーターに同梱

  • 静電防止袋または帯電防止マット(各コンポーネント用)

  • ESD(静電放電)接地用リストストラップ

  • マイナス(–)ドライバ

  • アタッチメント付きパレットジャッキ—推奨

  • プラス(+)ねじ回し、No.1およびNo.2

  • 光ファイバーインターフェースまたはケーブル用のゴム製安全キャップ

  • ワイヤーカッター

参照

MX2008ハードウェアコンポーネントのメンテナンスに必要な工具と部品

ハードウェアコンポーネントをメンテナンスするには、次のツールと部品が必要です。

  • ESD接地リストストラップ

  • マイナス(–)ドライバ

  • プラス(+)ねじ回し、No.1およびNo.2

参照

MX2008 拡張ケーブル マネージャーの交換

MX2008 拡張ケーブル マネージャーの取り外し

拡張ケーブル マネージャーを削除するには:

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. カバーを取り外すには、拡張ケーブル マネージャー カバーの 2 本の非脱落型ネジを緩めます。拡張ケーブルマネージャーカバーを脇に置きます。
  3. 図 1 に示すように、拡張ケーブル マネージャーをシャーシに固定している 8 本のネジを外します。
  4. 拡張ケーブルマネージャーをシャーシから引き抜きます。
図1:拡張ケーブルマネージャーInserting or removing a power supply or module from a server chassis with a blue arrow showing the direction.の取り外し

MX2008 拡張 DC ケーブル マネージャーの取り外し

拡張DCケーブルマネージャーを取り外すには( 図2を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. プラス(+)ドライバ(番号 1 または 2)を使用して、DC ケーブル マネージャーの 2 本の非脱落型ネジを緩めます。
  3. 拡張DCケーブルマネージャーをつかみ、シャーシ背面のDC PDMから持ち上げてまっすぐ引き出します。
  4. 拡張DCケーブルマネージャーを静電袋に入れ、脇に置きます。
図 2:拡張 DC ケーブル マネージャー Removing the Extended DC Cable Managerの取り外し

DC PDM(240 V 中国)およびユニバーサル(HVAC/HVDC)PDM (図 3 を参照)のケーブル マネージャーを取り外すには、次の手順を実行します。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。

  2. ドライバーを使用して、ケーブル マネージャーの両側にある 2 本のネジを緩めます( 図 3 を参照)。

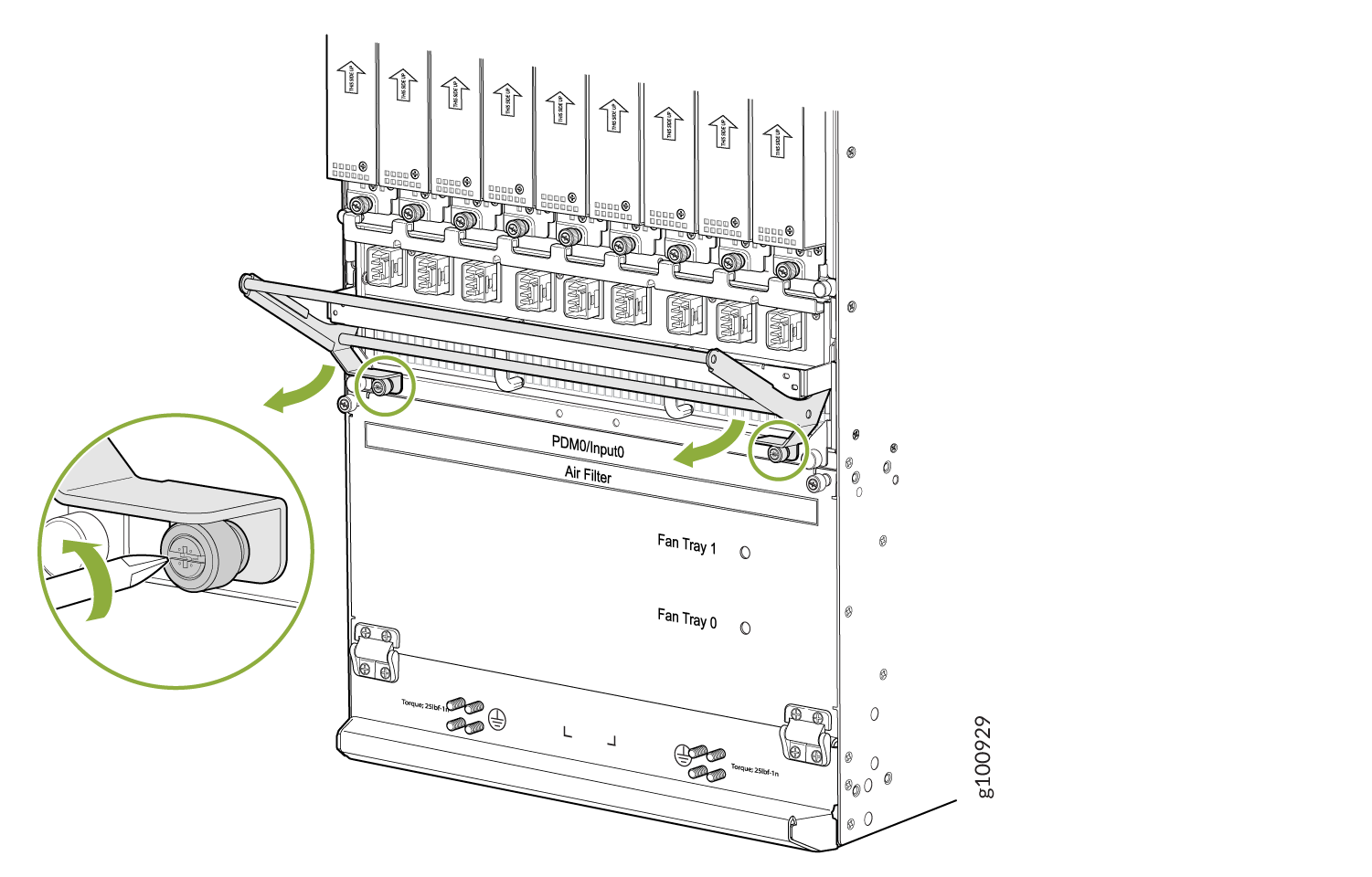

    図3:DC PDM(240 V China)およびユニバーサル(HVAC/HVDC)PDMRemoving the DC Cable Manager for DC PDM (240 V China) and the Universal (HVAC/HVDC) PDMのDCケーブルマネージャーの取り外し

  3. DCケーブルマネージャーをつかみ、シャーシ背面のDC PDMから持ち上げてまっすぐ引き出します。

  4. DCケーブルマネージャーを静電袋に入れ、脇に置きます。

MX2008 拡張ケーブル マネージャーの設置

拡張ケーブル マネージャーをインストールするには( 図 4 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 拡張ケーブルマネージャーを下部カードケージの下のスタッドに配置します。
  3. 図 4 に示すように、8 本のネジを使用して拡張ケーブル マネージャーを取り付けます。
  4. ケーブル マネージャー カバーを取り付け、2 本の非脱落型ネジで固定します。

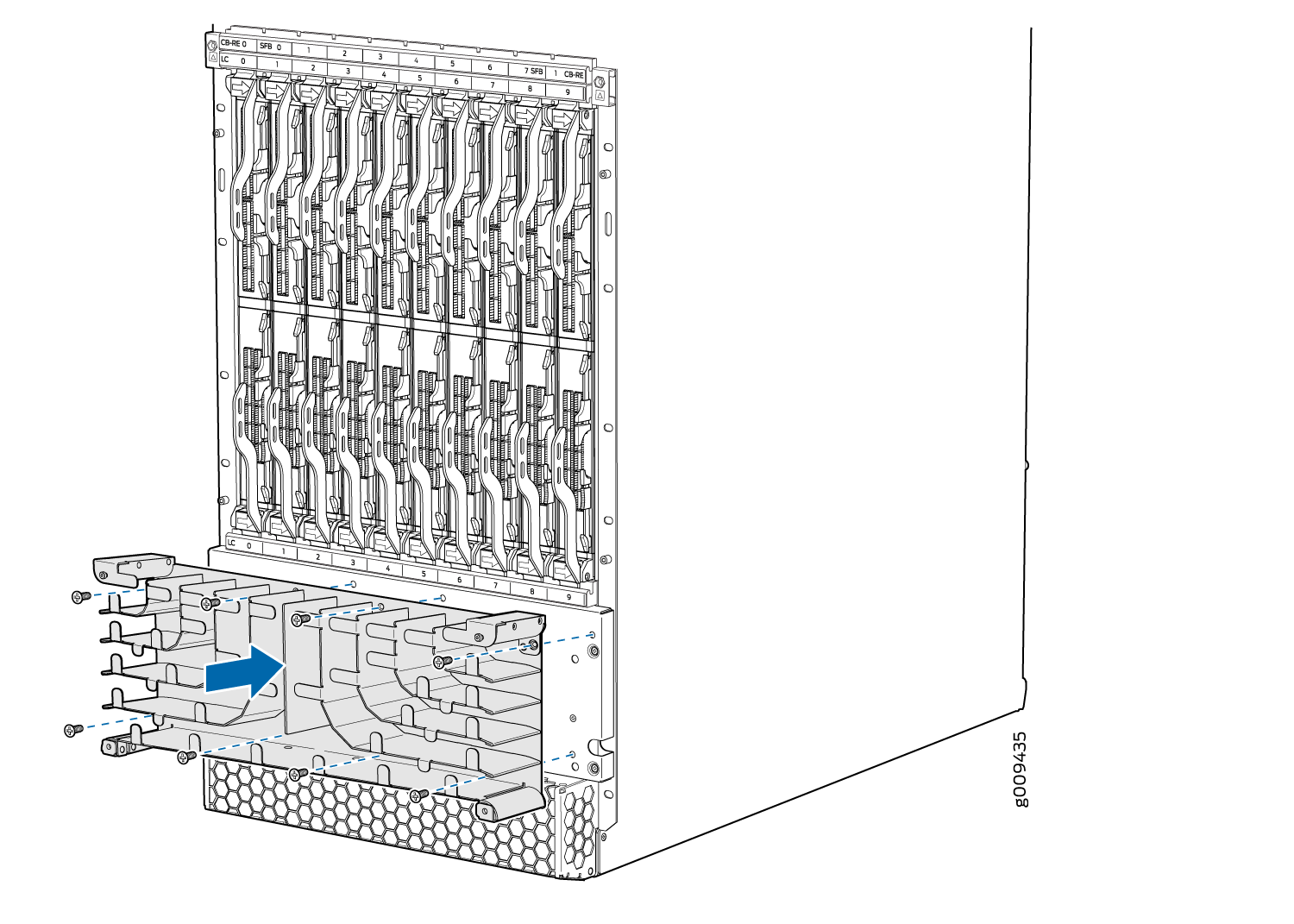

図 4:拡張下部ケーブル マネージャー Internal view of network equipment chassis with blue arrow highlighting removable module or component in numbered modular slots.の取り付け

MX2008 拡張 DC ケーブル マネージャーの設置

拡張DCケーブルマネージャーを取り付けるには( 図5を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 拡張 DC ケーブル マネージャーを DC PDM の両側にある 2 つのスロットの上に配置します。
  3. DC PDM の両側のスロットに 2 つのフランジを挿入しながら、拡張 DC ケーブルマネージャーを少し持ち上げます。
  4. 拡張DCケーブルマネージャーを所定の位置に押し込みます。
  5. 2 本の非脱落型ネジを締めて、拡張 DC ケーブル マネージャーを固定します。
図 5:拡張 DC ケーブル マネージャー Installing the Extended DC Cable Managerの取り付け

DC PDM(240 V 中国)またはユニバーサル(HVAC/HVDC)PDM (図 6 を参照)の DC ケーブル マネージャーを取り付けるには、次の手順を実行します。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。

  2. DC PDM の両側にある 2 つのスロットに DC ケーブル マネージャーを配置します。

  3. DC PDM の両側のスロットに 2 つのフランジを挿入しながら、DC ケーブル マネージャーを少し持ち上げます。

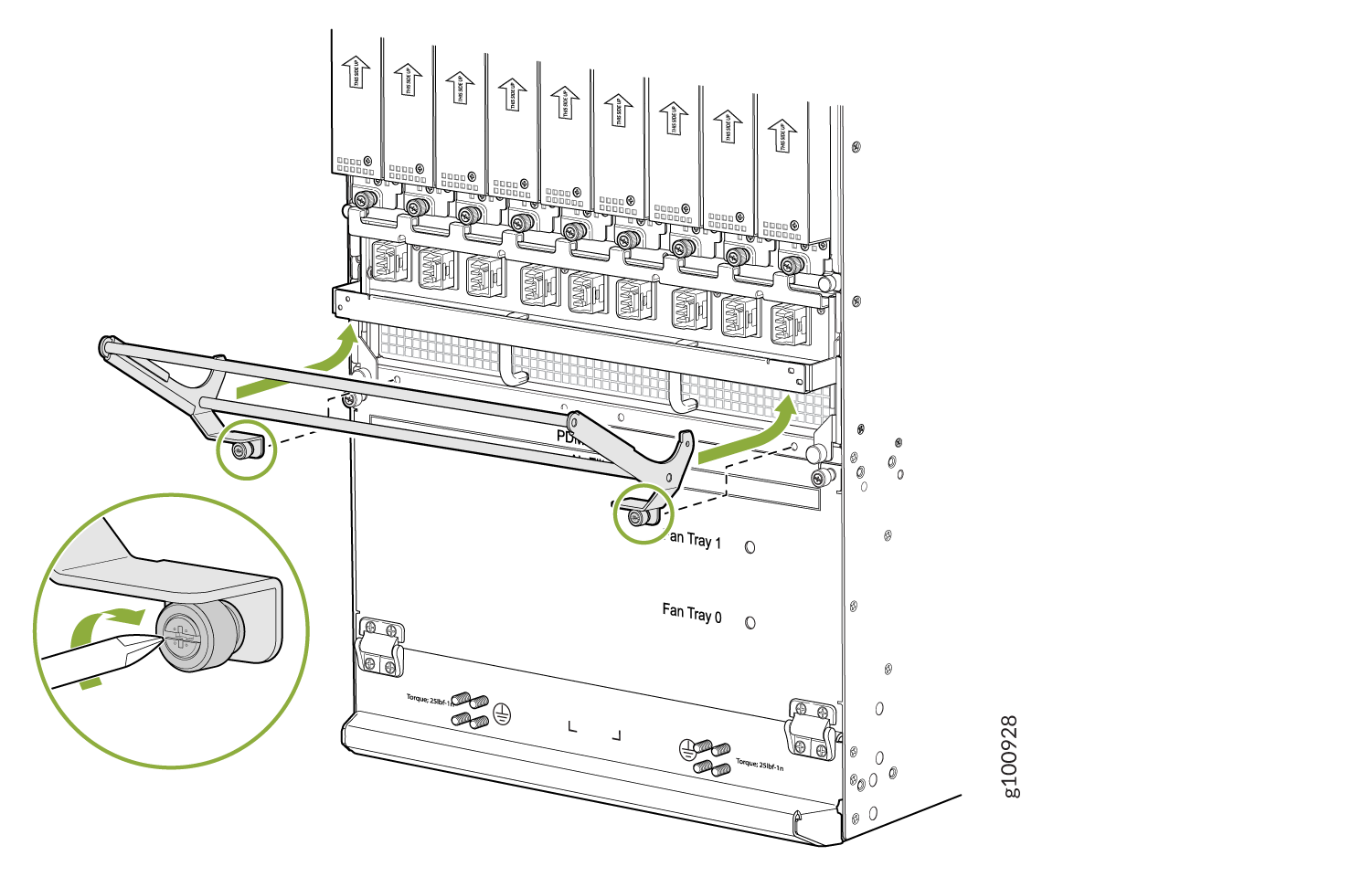

    図 6:DC PDM(240 V 中国)およびユニバーサル(HVAC/HVDC)PDM Installing the DC Cable Manager on the DC PDM (240 V China) and Universal (HVAC/HVDC) PDMへの DC ケーブル マネージャーの取り付け

  4. 押し下げて、DCケーブルマネージャーを所定の位置に固定します。ドライバーを使用してネジを締めます。 図 6 を参照してください。

参照

MX2008クラフトインターフェイスの交換

MX2008 クラフト インターフェイスからのアラーム リレー ワイヤーの取り外し

ルーターとアラーム報告デバイスからアラームリレー線を外すには( 図7を参照)。

  1. 外部デバイスの既存のワイヤーを外します。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  3. 2.5 mm マイナス ドライバを使用して、端子ブロックの表面にある小さなネジを緩め、リレー端子からブロックを取り外します。
  4. 2.5 mm マイナス ドライバを使用して、端子ブロックの側面にある小さなネジを緩めます。ブロック前面のスロットから既存の導線を取り外します(表 2 を参照)。
図 7:アラーム リレーの接点 Diagram of a Juniper Networks device showing components: Minor/Major Alarms, ACO/LT, M/S Chassis Num, SFB, CB-RE, and LC.
表 2:クラフト インターフェイスのアラーム リレー接点

機能番号

ラベル

形容

1

マイナー アラーム—[NC C NO]

メジャーアラーム—[NC C NO]

アラーム リレーは、ノーマル クローズ (NC)、コモン (C)、およびノーマル オープン (NO) リレーを備えた 3 つの端子接点で構成されており、破損時にマイナーまたはメジャー アラームを通知します。

MX2008 クラフト インターフェイスの削除

クラフト インターフェイスを削除するには( 図 8 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. クラフト インターフェイスに接続されている外部デバイスをすべて切り離します。
  3. トルクス(T10)ドライバーを使用して、クラフト インターフェイス フェースプレートの左右にある2本の非脱落型ネジを緩めます。
  4. クラフト インターフェイスのフェースプレートをつかみ、水平になるまで慎重に手前に傾けます。
  5. 親指と人差し指でラッチの両側をそっと押して、リボン ケーブルを前面プレートの背面から外します。シャーシからクラフト インターフェイスを取り外します。
図 8: クラフト インターフェイス Juniper Networks MX2008 router front view with control boards, switch fabric boards, line cards, and management panel. Blue arrow highlights a feature.の削除

MX2008クラフトインターフェイスのインストール

クラフト インターフェイスをインストールするには( 図 9 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 片手でクラフト インターフェイスをつかみ、もう一方の手でクラフト インターフェイスの下端を持ち、その重量を支えます。
  3. リボンケーブルの向きを、コネクタソケットに差し込むように向けます。コネクタにはキーが付いており、一方向にしか挿入できません。クラフト インターフェイスの右側にあるピンは、ポジショニングを示します。
  4. クラフト インターフェイスの下部をカード ケージの上のシート メタルに合わせ、所定の位置に押し込みます。
  5. トルクス(T10)ドライバーを使用して、クラフト インターフェイス フェースプレートの左右にある2本のネジを締めます。
  6. クラフト インターフェイスに接続されている外部デバイスを再接続します。
図 9: クラフト インターフェイス Juniper Networks MX2008 router front view with modular components like line cards, switch fabric boards, and control boards.のインストール

アラーム リレー ワイヤを MX2008 クラフト インターフェイスに接続する

ルーターとアラーム報告デバイス間のアラームリレーワイヤを接続するには( 図10を参照)。

  1. 28 AWG(0.08 mm2)から14 AWG(2.08 mm2)のゲージで必要な長さの交換用ワイヤを準備します。
  2. 交換用導線をブロック前面のスロットに挿入します(表 3 を参照)。2.5 mm マイナスドライバを使用してネジを締め、ワイヤを固定します。
  3. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  4. 端子ブロックをリレー端子に差し込み、2.5 mm マイナス ドライバを使用してブロック前面のネジを締めます。
  5. 導線のもう一方の端を外部デバイスに接続します。
図 10:アラーム リレーの接点 Alarm Relay Contacts
表 3:アラーム リレー接点の接続

機能番号

ラベル

形容

1

マイナー アラーム—[NC C NO]

メジャーアラーム—[NC C NO]

警報リレーは、通常の閉(NC)、共通の(C)、および通常のオープン(NO)リレーを備えた3つの端子接点で構成されており、破損したときにマイナーまたはメジャーアラームを通知します。

参照

MX2008 標準 EMI カバーの交換

MX2008 標準 EMI カバーの取り外し

EMI(電磁干渉)カードケージカバーを取り外すには( 図11参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. EMI カバーをルーターに固定している 4 本の拘束ネジを緩めます。
  3. カバーをルーターから手前に引いて取り外します。
    図11:EMIカードケージカバーJuniper Networks MX2008 router with front panel open showing modular slots for line cards.の取り外し

MX2008 標準 EMI カバーの取り付け

MPCには、外部ソースから放出される電磁干渉によって電気回路に影響を与える無線周波干渉妨害のリスクを軽減するために、EMIカバーが必要です。EMIカバーは、連邦通信委員会(FCC)の要件に準拠するために、電磁干渉(EMI)を低減するように設計されています。

EMI カードケージカバーを取り付けるには、次の手順に従います( 図 12 を参照)。

  1. EMI カバーの両側にある 4 つのブラケットを、カード ケージの外側にあるシャーシの前面取り付けフランジに合わせます。

    ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。

  2. 4 本の非脱落型ネジが前面取り付けフランジの穴に揃うまで、EMI カバーを調整します。
  3. 4 本の拘束ネジを締めて、EMI カバーを所定の位置に固定します。
    図12:EMIカードケージカバーJuniper Networks MX2008 router with front panel open, showing line cards, power supplies, and cooling systems.の取り付け

参照

MX2008 拡張 EMI カバーの取り付け

MX2008 拡張 EMI カバーの取り外し

拡張EMI(電磁干渉)カバーは、カード ケージ越しにルーターに取り付け、上部から外側に傾けます。

拡張電磁干渉(EMI)カードケージカバーを取り外すには( 図14を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 拡張EMIカバーのフラップをつかみ、ルーターから手前に傾けます。
  3. カバーの両側を持ち、カバーの先端がEMIカバーブラケットの溝から浮き上がるように持ち上げます。
  4. カバーをルーターから手前に引いて取り外します。
  5. No.2プラス(+)ドライバを使用して、カードケージの両側にある取り付けブラケットから2本の取り付けネジを外します。次に、取り付けブラケットを取り外します( 図13を参照)。

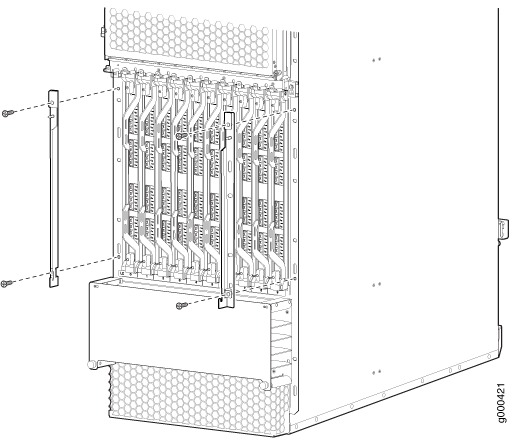

    図13:拡張EMIカバー取り付けブラケットRemoving the Extended EMI Cover Mounting Bracketsの取り外し

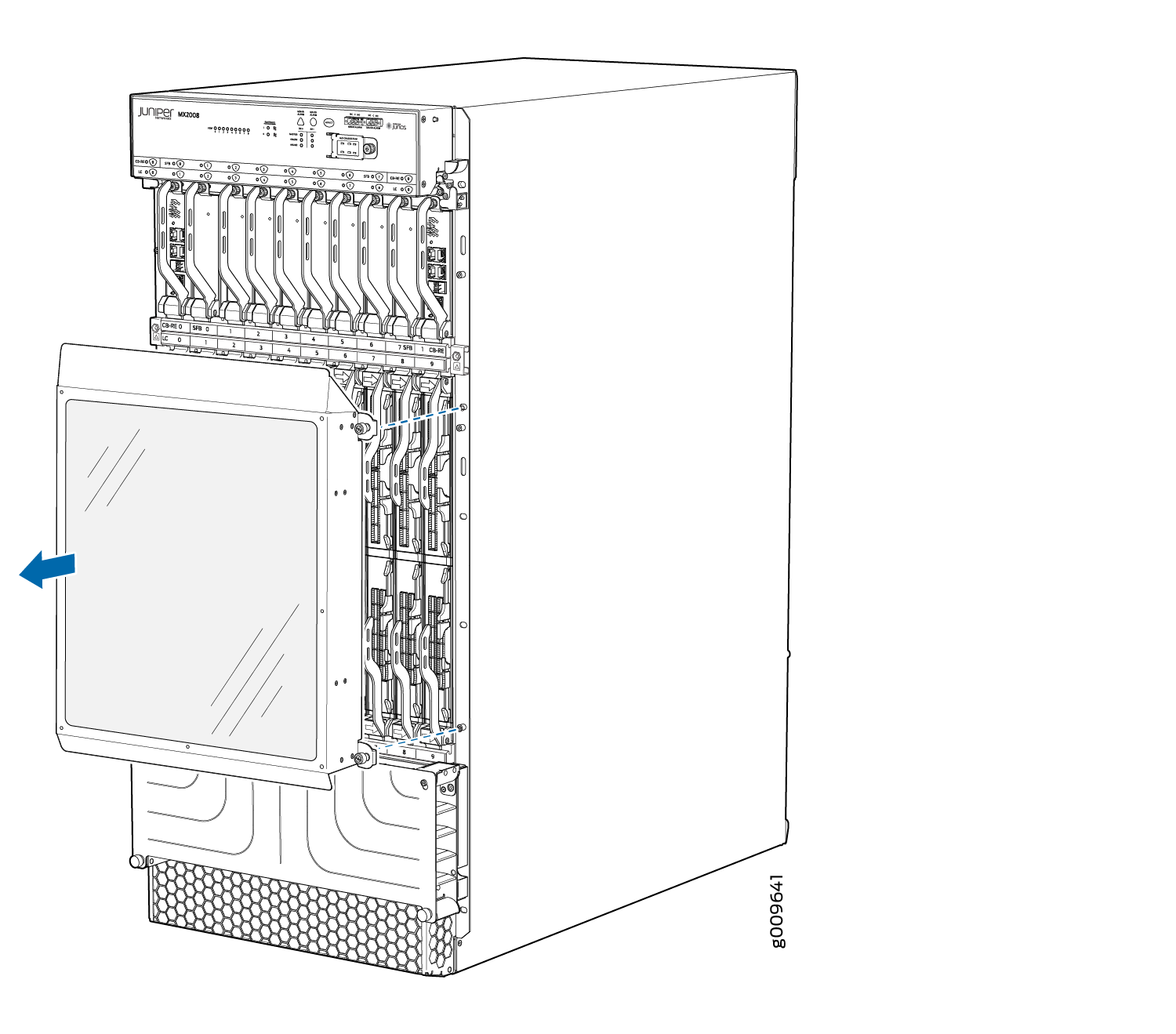

図14:拡張EMIカードケージカバーRemoving the Extended EMI Card-Cage Coverの取り外し

MX2008 拡張 EMI カバーの取り付け

拡張電磁干渉(EMI)カバーは、カード ケージ越しにルーターに取り付けます。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. カードケージの両側で、拡張 EMI カバーの取り付けブラケットを取り付け穴と揃うように向きを変えます。カバーのポイントを保持する溝は上部にある必要があります。
  3. No.2プラス(+)ドライバを使用して、付属の4本のネジ(両側に2本ずつ)を使用して、拡張EMIカバー取り付けブラケットをカードケージの側面に固定します( 図15を参照)。
    図15:拡張EMIカバー取り付けブラケットの取り付け Installing the Extended EMI Cover Mounting Brackets
  4. 矢印がカードケージの正面を向くようにカバーを向けます。
  5. 拡張EMIカバーの両側のポイントがEMIカバーの取り付けブラケットの溝に収まるように、拡張EMIカバーを傾けます。
  6. 拡張EMIカバーを所定の位置に傾け、側面がEMIカバーの取り付けブラケットに接触するまでしっかりと押します。

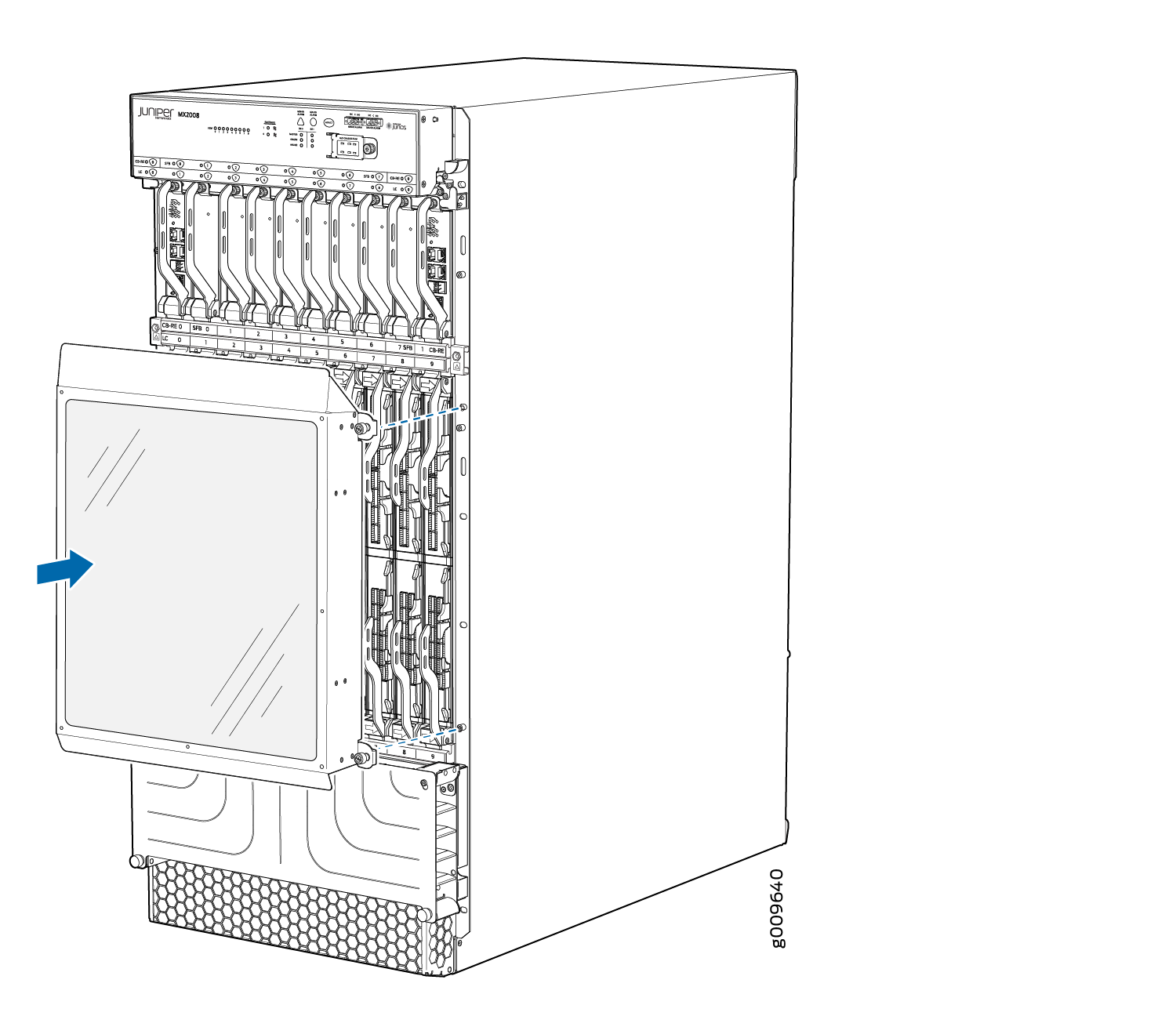

図16:拡張EMIカードケージカバーInstalling the Extended EMI Card-Cage Coverの取り付け
