EX9200スイッチの開梱

スイッチは木箱に入れて出荷されます。木枠の底面には木製のパレットが置かれています。スイッチのシャーシは、このパレットにボルトで固定されています。クイックスタートの取り付け手順と段ボール製のアクセサリボックスも輸送用クレートに含まれています。

手記：

スイッチは梱包箱内で最大限に保護されています。インストールを開始する準備が整うまで、開梱しないでください。

次の部品と工具が揃っていることを確認します。

プラス(+)ねじ回し、No.1および2
1/2インチまたは13 mmのオープンエンドレンチまたはソケットレンチを使用して、輸送用パレットからブラケットボルトを取り外します
コンポーネントが占有していないスロットを覆うカバーパネル

スイッチを開梱するには、次の手順に従います。

輸送用クレートは、設置場所のできるだけ近くの、シャーシからコンポーネントを取り外すのに十分なスペースがあるステージングエリアに移動します。シャーシがパレットにボルトで固定されている間は、フォークリフトまたはパレットジャッキを使用して移動できます。
矢印が上を向くように輸送用クレートを配置します。
輸送用クレートのラッチをすべて開きます。
輸送用クレートカバーの前面ドアを取り外し、脇に置きます。
残りの輸送用クレートカバーをスライドさせてパレットから外します。
スイッチの上部を覆っている発泡スチロールを取り除きます。
アクセサリボックスとクイックスタートインストール手順を取り外します。
受け取ったパーツをリストと照合します。
パレットに取り付けられている蒸気腐食防止剤(VCI)パックを、VCIパックを壊さないように注意しながら取り外します。
パレットにシャーシを固定しているブラケットを取り外すには、1/2 インチを使用します。ソケットレンチとNo.2プラスドライバーを使用して、ブラケットからボルトとネジを取り外します。
ブラケットとボルトはアクセサリボックス内に保管してください。
輸送用クレートカバー、パレット、梱包材は、後でスイッチを移動または輸送する必要がある場合に備えて保管しておいてください。

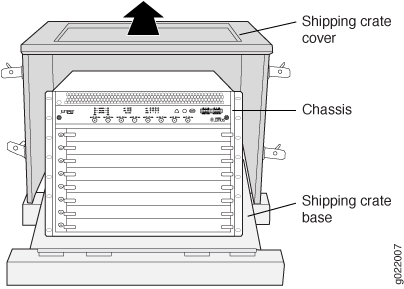

図1 は、輸送用クレート内のEX9208スイッチを示しています。EX9200スイッチはすべてのスイッチで内容は同じです。

図1:EX9200スイッチ輸送用クレートの中身

EX9200スイッチで使用するラインカードの開梱

ラインカードを開梱する前に、以下を行ってください。

ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。
ラインカードの取り扱い方法と保管方法を把握しておいてください( ラインカードの取り扱いと保管を参照)。

EX9200スイッチのラインカードは、ネットワークポートを含むラインカードコンポーネントを収容する剛性の高いシートメタル構造になっています。ラインカードは、発泡スチロールの梱包材で固定された段ボール箱に入れて出荷されます。

注意：

ラインカードは、輸送用ダンボール箱内で最大限に保護されています。スイッチシャーシにラインカードを取り付ける準備が整うまで、ラインカードを開梱しないでください。

ラインカードを開梱するには( 図2を参照)。

輸送用ダンボール箱は、設置場所にできるだけ近いステージングエリアに移動します。
矢印が上を向くようにカートンを配置します。
輸送用ダンボール箱の上部フラップを開きます。
ラインカードを固定している梱包材を引き出します。
ラインカードを帯電防止袋から取り出します。
輸送用カートンと梱包材は、後でラインカードを移動または出荷する必要がある場合に備えて保管しておいてください。

図2:EX9200スイッチ Unpacking a Line Card Used in an EX9200 Switch

で使用されるラインカードの開梱

EX9214スイッチの部品在庫(梱包リスト)

EX9214スイッチは、発泡スチロールの梱包材で固定された段ボール箱に入れて出荷されます。カートンにはアクセサリーボックスも含まれています。

スイッチ出荷には、梱包リストが含まれています。スイッチの輸送用クレートで受け取った部品を、梱包リストの品目と照合してください。パッキングリストには、部品番号が指定されており、注文の各部品の説明が記載されています。出荷される部品は、注文した構成によって異なります。詳細については、 EX9214スイッチ構成を参照してください。

梱包リストに記載された部品が不足している場合は、カスタマーサービス担当者にご連絡いただくか、米国またはカナダからジュニパーカスタマーケアに電話(1-888-314-5822)でお問い合わせください。フリーダイヤル番号のない国での国際ダイヤルまたは直通ダイヤルのオプションについては、 https://www.juniper.net/support/requesting-support.html を参照してください。

手記：

注文したすべてのラインカードは、個別に出荷されます。ラインカードは、スイッチのパッキングリストには記載されていません。

手記：

基本構成は、AC 電源でのみ使用できます。冗長構成には、ACまたはDC電源が付属しています。

表 1 は、基本構成および冗長構成スイッチのパッキングリスト内の部品とその数量を示しています。

表1:EX9214のさまざまなスイッチ構成のパーツリスト
コンポーネント	基本構成数量	冗長設定数量
スイッチ(ミッドプレーンと前面取り付けブラケットを含む)	1	1
ルーティングエンジンモジュール(REモジュール)	1	2
スイッチファブリックモジュール(SFモジュール)	2	3
電源	4100 W AC 電源 x 3	4 個の AC または 4 個の DC 電源
ファントレイ	2	2
エアフィルターキット	1	1
大型取り付け棚	1	1
小型取り付けシェルフ	1	1
コンポーネントが取り付けられていないスロットのカバーパネル	空のラインカードスロット用カバーパネル:12 空のスイッチファブリックモジュールスロット用カバーパネル:1 空の電源スロット用カバーパネル:1	空のラインカードスロット用カバーパネル:11
ドキュメントのロードマップ	1	1
アクセサリキット	1	1

表2 に、アクセサリボックスに含まれる部品を示します。スイッチのすべての構成に同じアクセサリが同梱されています。

表2:アクセサリボックスのパーツリスト
部分	量
シャーシと小型シェルフを取り付けるためのネジ	8 12-24、1/2インチネジ、16 10-32 1/2インチネジ、および 2 つの 1/4-20 1/2 インチ。ネジ
DC 電源端子ラグ、6 WG	8
ケーブル管理ブラケット	1
端子台プラグ、3極、5.08mm間隔、12A、アラーム接続用	2
ラベル、付属品の内容、EX9214	1
最初のドキュメントを読む	1
T1接続の宣誓供述書	1
ジュニパーネットワークス製品保証	1
エンドユーザー使用許諾契約書	1
ドキュメントスリーブ	1
3インチx 5インチピンクのバッグ	2
9インチx 12インチピンクの袋、静電放電(ESD)	2
アクセサリボックス、19インチx 12インチx 3インチ	1
ケーブル付きESDリストストラップ	1

手記：

DB-9 アダプタ付きの RJ-45 コンソールケーブルは、デバイスパッケージに含まれなくなりました。コンソールケーブルとアダプターがデバイスパッケージに含まれていない場合、または別のタイプのアダプターが必要な場合は、以下を個別に注文できます。

RJ-45 to DB-9 アダプタ(JNP-CBL-RJ45-DB9)
RJ-45 - USB-A アダプタ(JNP-CBL-RJ45-USBA)
RJ-45 - USB-C アダプター(JNP-CBL-RJ45-USBC)

RJ-45 - USB-A または RJ-45 - USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバーをダウンロードするには、 https://ftdichip.com/drivers/vcp-drivers/ を参照してください。

基本インストールデータの更新

注意：

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベースデータを持たない製品については、ジュニパーネットワークスはハードウェア交換に関する SLA を満たしていないことに対して責任を負いません。

https://supportportal.juniper.net/s/CreateCase で設置ベースを更新します。

EX9214スイッチの設置と接続

スイッチシャーシは、SFモジュール(スイッチファブリックモジュール)、REモジュール(ルーティングエンジンモジュール)、ラインカード、電源、ファントレイ、エアフィルターなどの他のハードウェアコンポーネントを収容する剛性の高い板金構造になっています。スイッチは木箱に入れて出荷されます。木枠の底面には木製のパレットが置かれています。

スイッチを箱から取り出すには、「 EX9200スイッチの開梱」の手順に従ってください。

スイッチは 19 インチで設置できます。シャーシに取り付けられた前面取り付けブラケットを使用して、機器ラックまたはキャビネット。ラックまたはキャビネットにスイッチを設置するには、リフトを使用したラックまたはキャビネットへのEX9200スイッチの取り付けの手順に従います。

スイッチをアースに接続するには、「アースをEXシリーズスイッチに接続する」の手順に従ってください。

スイッチシャーシに電源を接続するには、「 AC 電源を EX9214 スイッチに接続する」および「 DC 電源を EX9214 スイッチに接続する」の手順に従います。

スイッチを接続して設定するには、 EX9200スイッチの接続と設定(CLI 手順)の手順に従います。

アウトオブバンド管理のためにスイッチをネットワークに接続するには、「アウトオブバンド管理のためにEX9200スイッチをネットワークに接続する」の手順に従います。スイッチをイーサネット管理コンソールまたは補助デバイスに接続するには、「 EX9200スイッチと管理コンソールまたは補助デバイスの接続」の手順に従ってください。

EX9214スイッチのラックまたはキャビネットへの取り付けシェルフの取り付け

EX9214スイッチは、4ポストラックまたはキャビネット、またはオープンフレームラックに設置できます。フル装備のシャーシの重量は最大 158.8 kg(350 ポンド)になる可能性があるため、スイッチを設置する前に、輸送用コンテナに同梱されている取り付けシェルフをラックに取り付ける必要があります。

表 3 は、必要な取り付けシェルフを取り付けるためにケージのナットとネジを挿入する穴を示しています(X は取り付け穴の位置を示します)。穴の距離は、ラック上の標準 U 分割の 1 つを基準にしています。すべての取り付けシェルフの底部は 0.02 インチです。Uディビジョンの上。

表 3:オープンフレームラックまたはキャビネットの取り付け金具の穴の位置
穴	U 分割からの距離(Distance Above U Divisions)	棚
30	17.26インチ(43.8 cm)9.86 U	x
27	15.51インチ(39.4 cm)8.86 U	x
24	13.76インチ(34.9 cm)7.86 U	x
21	12.01インチ(30.5 cm)6.86 U	x
18	10.26インチ(26cm)5.86U	x
15	8.51インチ(21.6cm)4.86U	x
12	6.76インチ(17.1 cm)3.86 U	x
9	5.01インチ(12.7 cm)2.86 U	x
6	3.26インチ(8.3 cm)1.86 U	x
3	1.51インチ(3.8 cm) 0.86 U	x
2	0.88インチ(2.2cm)0.5U	x
1	0.256インチ(0.6 cm) 0.14

次の部品と工具が揃っていることを確認します。

プラス(+)ねじ回し、No.2
シェルフをラックまたはキャビネットに固定するためのネジ

取り付けシェルフを 4 ポストラックまたはキャビネットの前面レール、またはオープンフレームラックのレールに取り付けるには、次の手順を実行します。

必要に応じて、各ラックレールの背面の表 3 に示す穴にケージナットを取り付けます。
各ラックレールの背面で、表 3 に指定されている最も低い穴に取り付けねじを部分的に挿入します。
シェルフのフランジの上部付近にある鍵穴スロットを使用して、シェルフを取り付けネジの上に掛けます。

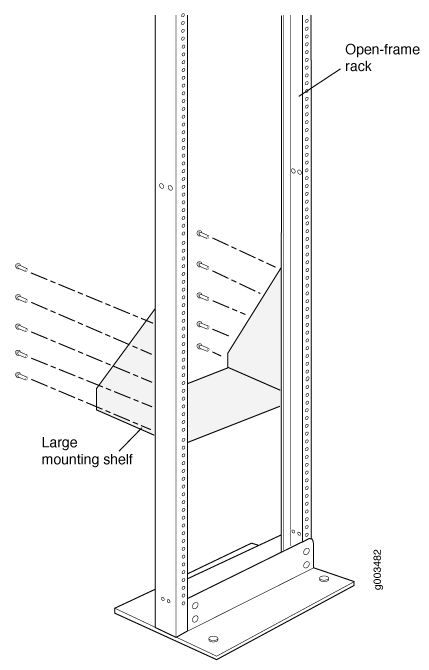

取り付けシェルフのフランジの開いた穴にネジを部分的に挿入します。図 3 を参照してください。

図 3:オープンフレームラックへの取り付けシェルフの取り付け
すべてのネジを完全に締めます。

EX9200スイッチをセンターに取り付けるための取り付けブラケットの移動

取り外し可能な 2 つの取り付けブラケットは、シャーシの前面に最も近い取り付け穴に取り付けます。一対のブラケットをシャーシ側面の別の位置に移動して、スイッチをセンターマウントできます。

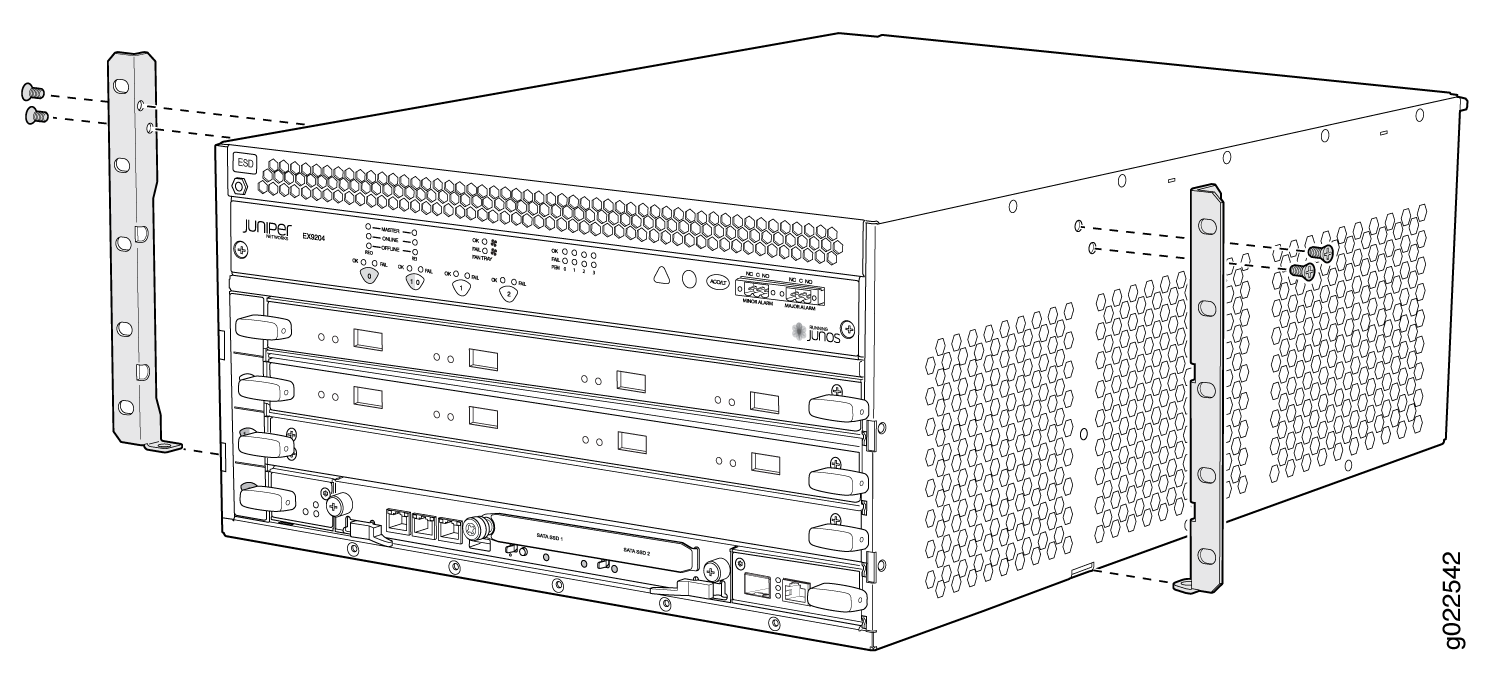

取り付けブラケットをシャーシの前面からシャーシの中央に向かって動かすには、次の手順に従います( 図4、図5、または図6を参照)。

ブラケットの上部と中央にある 3 本のネジを外します。
ブラケットの上部をシャーシから少し引き離します。ブラケットの底面には、シャーシのスロットに挿入するタブがあります。
タブがシャーシスロットから取り外されるように、ブラケットをシャーシから引き抜きます。
ブラケットタブをシャーシ下部中央のスロットに挿入します。
ブラケットを、シャーシ上部中央にある 2 つの取り付け穴に合わせます。

ブラケット中央の穴に対応する取り付け穴がシャーシ中央にありません。
ブラケットの上部に 2 本のネジを挿入し、それぞれを部分的に締めます。

ブラケットをシャーシの中央に取り付けるには、2 本のネジが必要です。3本目のネジは必要ありません。
2本のネジを完全に締めます。
もう一方のブラケットについても手順を繰り返します。

図4:EX9204スイッチのシャーシ中央への取り付けブラケットの移動

図 5: EX9208 スイッチのシャーシ中央への取り付けブラケットの移動

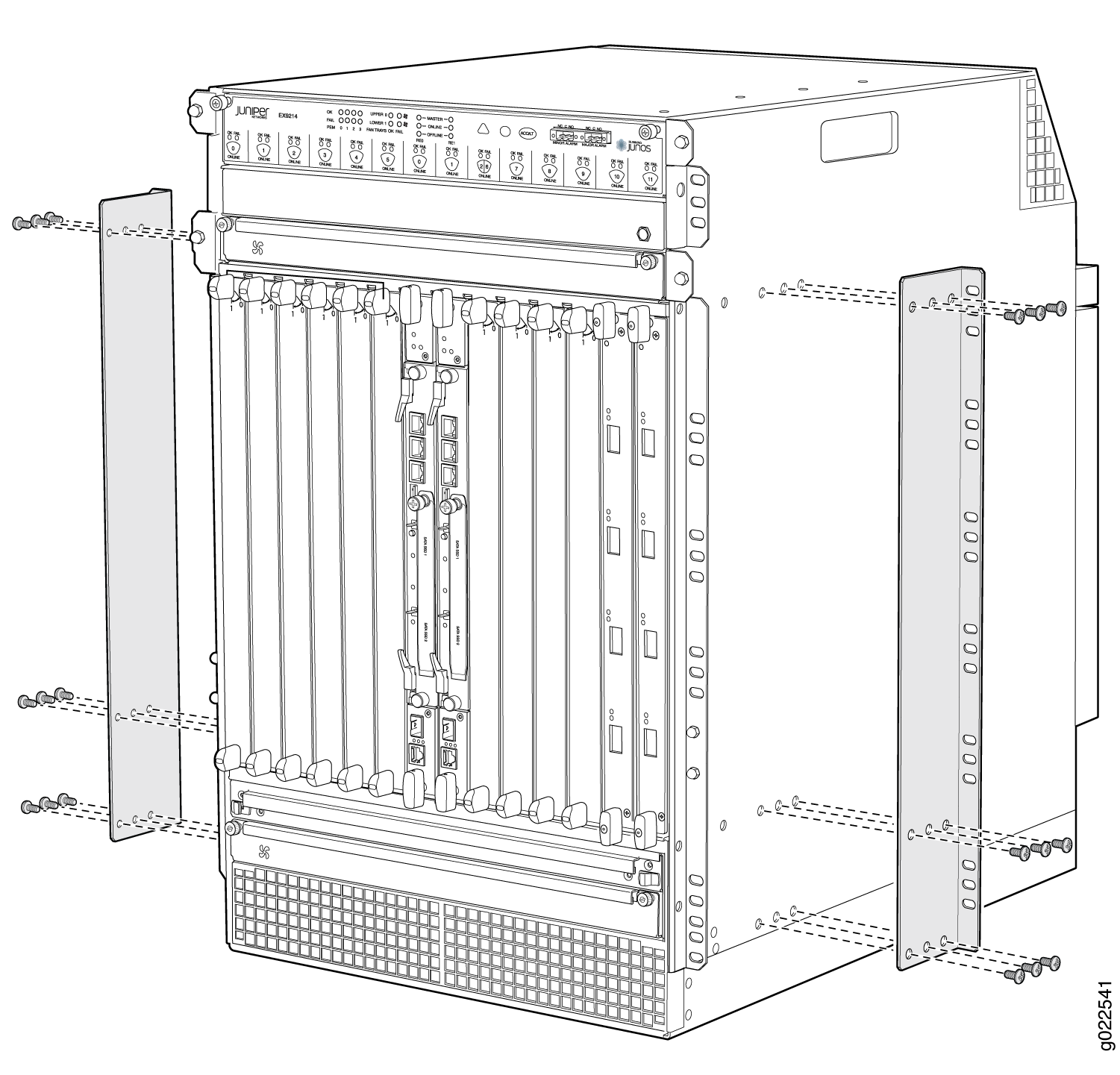

図 6: EX9214 スイッチのシャーシ中央への取り付けブラケットの移動

リフトを使用したEX9200スイッチのラックまたはキャビネットへの取り付け

スイッチを設置する前に、以下を行ってください。

EX9204スイッチの設置場所準備チェックリスト、EX9208スイッチの設置場所準備チェックリスト、またはEX9214スイッチの設置場所準備チェックリストの説明に従って、設置場所を準備します。
EX9204スイッチの気流とハードウェアのメンテナンスに必要なすきま要件、EX9208スイッチの通気とハードウェアのメンテナンスのためのすきま要件、または EX9214スイッチの通気とハードウェアのメンテナンスのためのすきま要件の説明に従って、取り付け場所にエアフローとハードウェアの両方のメンテナンスに十分なすきまがあることを確認してください。
ESD(静電放電)による損傷の防止方法を理解していることを確認します。静電放電による損傷の防止を参照してください。
EX9200スイッチの開梱の説明に従って、スイッチを開梱します。
4 ポストラックまたはオープンフレームラックに、取り付けシェルフを取り付けます。 EX9204スイッチのラックまたはキャビネットへの取り付けシェルフの取り付け、 EX9208スイッチのラックまたはキャビネットへの取り付けシェルフの取り付け、 EX9214スイッチのラックまたはキャビネットへの取り付けシェルフの取り付けを参照してください。
EX9200スイッチのシャーシを持ち上げる際のガイドラインで説明されているシャーシを持ち上げる際のガイドラインを確認します。

スイッチの設置に使用できる次の部品と工具があることを確認します。

機械式リフト
7/16インチ(11mm)ナットドライバー
プラス(+)ねじ回し、No.1および2
ESD接地リストストラップ

スイッチのサイズと重量のため、リフトを使用してスイッチを設置することを強くお勧めします。

注意：

シャーシをラックまたはキャビネットにしっかりと取り付けるまで、ラインカードをシャーシに取り付けないでください。

注意：

スイッチをラックまたはキャビネットに前面に取り付ける前に、資格のある技術者に、ラックまたはキャビネットがスイッチの重量を支えるのに十分な強度があり、設置場所で適切に支えられていることを確認してもらいます。

注意：

ラックまたはキャビネットに複数のスイッチを設置する場合は、最初のスイッチをラックの最下部に取り付けます。

リフトを使用してスイッチを取り付けるには、次の手順を実行します。

ESD 接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
ラックまたはキャビネットが恒久的な場所に配置され、建物に固定されていることを確認します。設置場所に、通気とメンテナンスの両方に十分なスペースがあることを確認してください。
スイッチをリフトに取り付け、リフトプラットフォームにしっかりと固定されていることを確認します。
リフトを使用して、ラックまたはキャビネットの前面にスイッチを配置し、ラックに取り付けられた取り付けシェルフの前面の中央に配置します。
シャーシを約0.75インチ持ち上げます。(1.9 cm)取り付けシェルフの表面から上に置き、シェルフにできるだけ近づけて配置します。
シャーシの底部と取り付けシェルフが約 2 インチ重なるように、スイッチを取り付けシェルフに慎重にスライドさせます。

取り付けブラケットがラックレールに接触するまで、スイッチを取り付けシェルフにスライドさせます。シェルフは、シャーシの取り付けブラケットの穴がラックレールの穴と揃うようにします。
リフトをラックから離します。
取り付けねじを、ラックに位置合わせされた開いた前面取り付け穴のそれぞれに、下から取り付けます。
スイッチの位置合わせを目視で検査します。スイッチがラックに正しく取り付けられていれば、ラックの片側のすべての取り付けねじが反対側の取り付けねじと揃い、スイッチは水平になります。

図 7 は、EX9208 スイッチをオープンフレームラックに取り付けている状態を示しています。手順は、すべてのEX9200スイッチで同じです。

図 7:オープンフレームラック Installing the Switch in an Open-Frame Rack

へのスイッチの取り付け
