使用集中路由组播设计进行组播优化 — 功能总结

组播优化设计和实现

瞻博网络支持本节中讨论的集中路由桥接（CRB）和边缘路由桥接（ERB）叠加的组播优化功能。

此设计假设 EVPN-VXLAN ERB 叠加已经为 IPv4 单播流量运行。（有关配置 Edge-Routing 桥接的信息，请参阅 Edge-Routed Bridging Overlay Design and Implementation 。但是，多播优化功能使用集中路由方法。

注意：

从 Junos OS 和 Junos OS 演化版 22.2R2 开始，我们建议为包含组播流量的 ERB 叠加单播 EVPN-VXLAN 网络部署优化的子网间组播（OISM）解决方案。OISM 将 ERB 和 CRB 叠加设计的最佳方面结合在一起，在 ERB 叠加结构中提供最高效的组播流量。

我们在此处描述了我们在 ERB 叠加参考架构中验证的 OISM 配置：

针对边缘路由桥接叠加的优化子网间多播（OISM）和辅助复制（AR）

本节介绍如何将集中路由的组播优化添加到图 1 所示的边缘路由桥接拓扑中。

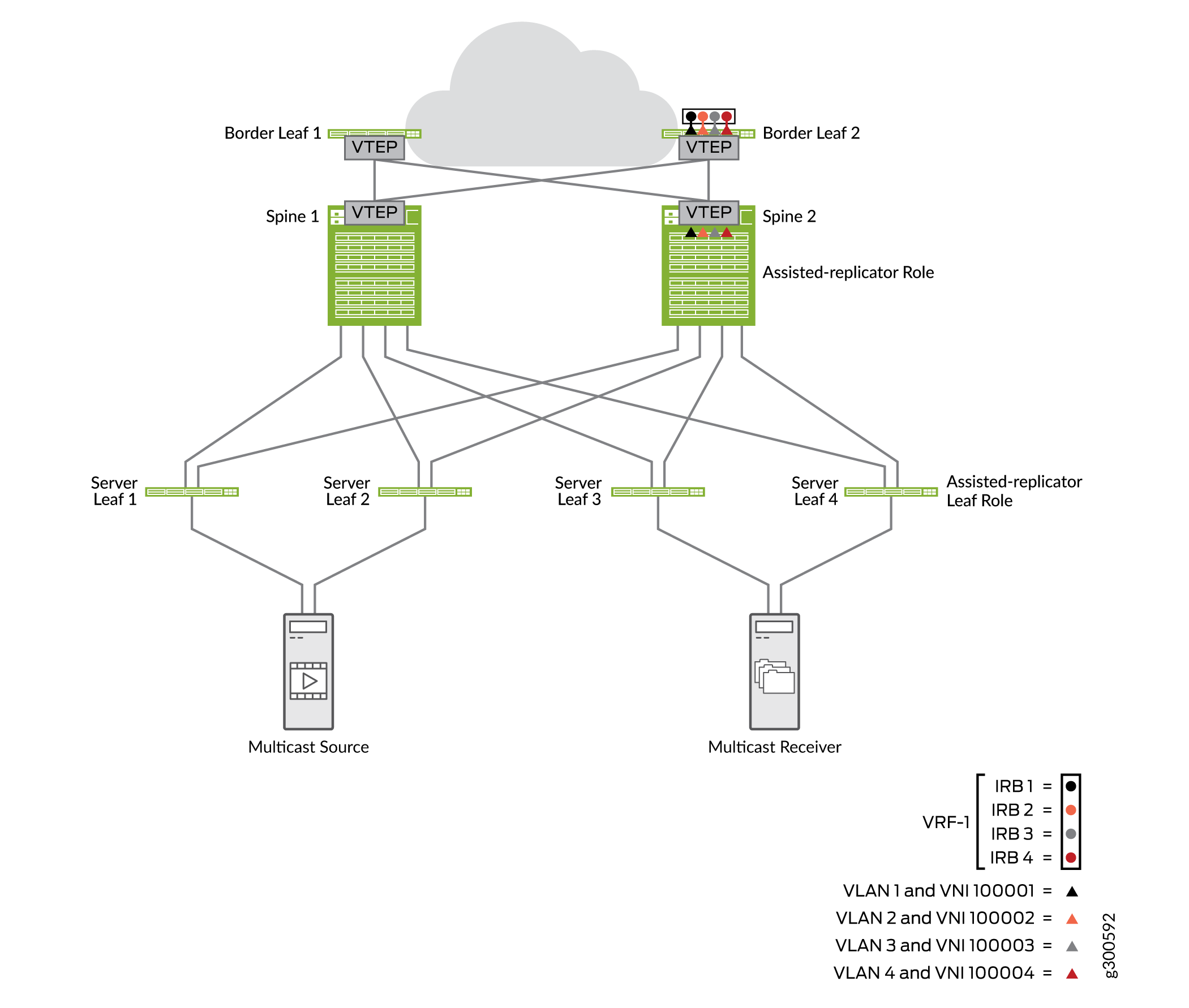

图 1：边缘路由桥接叠加 Topology for Multicast Optimizations in an Edge-Routed Bridging Overlay

中组播优化的拓扑

组播的配置如下：

服务器叶设备在 AR 叶角色中设置，用于 IGMP 侦听。
主干设备在 AR 复制器角色中设置。
边界叶设备设置为组播路由。

注意：

如果您的组播环境需要辅助复制来处理大型组播流和组播路由，我们建议将 QFX10000 系列交换机中的任何一个用于边界叶和边界主干角色。但是，请注意，QFX10002-60C 交换机支持的组播规模低于 QFX10002-36Q/72Q 交换机。此外，我们不建议将此参考设计中包含的任何 MX 系列路由器作为具有大型组播流的组播环境中的边界叶。

有关多播优化的概述，请参阅数据中心交换矩阵蓝图架构组件中的多播优化部分。

以下部分介绍如何配置和验证多播辅助复制：

配置服务器叶

我们正在服务器叶上配置 AR 和 IGMP 侦听。在设备上启用 IGMP 侦听后，默认情况下也会在设备上启用 SMET。

启用 IGMP 侦听。

在叶角色中启用 AR。这会导致服务器叶仅将组播流量的一个副本转发到主干，然后主干执行组播流量的复制。

这是 replicator-activation-delay 叶在收到来自复制器的 AR 复制器路由后，在将复制发送到 AR 复制器之前等待的时间（以秒为单位）。

配置 Spine

我们正在将主干配置为 AR 复制器设备。

为环路接口配置 IP 寻址。一个地址用于 AR 复制器角色（192.168.102.2）。另一个地址（192.168.2.2）用于 VTEP 隧道。

将主干配置为充当 AR 复制器设备。

配置 VRF 路由实例中使用的环路接口。

配置 VRF 路由实例。

将 VLAN 配置到边界叶。

使用 VXLAN 封装配置 EVPN 协议。

配置交换机选项，并指定环回接口是 VTEP 源接口。

配置边界叶

本节介绍如何在边界枝叶上设置组播路由。

注意：

我们不在边界枝叶上配置 AR。在此网络设计中，两个边界叶共享一个多宿主 ESI，其中一个边界叶设备支持 AR，但另一个不支持。在这种情况下，我们不建议在支持此功能的边界枝叶上配置 AR。但是，如果您的网络包括两个共享多宿主 ESI 的边界叶，并且两个边界叶设备都支持 AR，则我们支持在两个边界叶上配置 AR。

配置 VLAN

使用 VXLAN 封装配置 EVPN 协议。
注意：
在 QFX5130 和 QFX5700 交换机上，还包括 host-profile 统一转发配置文件选项以支持 EVPN-VXLAN 环境（有关详细信息，请参阅第 2 层转发表）：

配置交换机选项并指定环回接口为 VTEP 源接口。

配置 IRB。

配置 VRF 路由实例。

为边界叶设备上的组播路由配置 PIM。

验证服务器叶上的辅助复制

服务器叶位于 AR 叶设备的角色中。这意味着它不会执行入口复制。相反，它会将组播流量的一个副本转发到主干，该主干配置为 AR 复制器设备。

验证主干是否处于 Assisted Replicator 的角色中，并且正在接收 3 类路由。地址 192.168.102.1 是主干 1，地址 192.168.102.2 是主干 2。

验证设置为 VLAN 的 AR 设备的主干。192.168.102.2 是 AR 设备的地址。

验证 Spine 上的辅助复制

验证服务器叶设备 1 到 4 是否为 AR 叶设备。（服务器叶设备 1 到 4 的环回地址分别为 192.168.0.1、192.168.0.2、192.168.0.3 和 192.168.0.4。边界叶设备未设置为辅助复制。

使用集中路由组播设计进行组播优化 — 功能总结

表 1 提供了本节中描述的 features 的历史及其在本参考设计中的支持。

表 1：组播优化功能摘要（集中路由组播设计）
硬件	IGMPv2 窥探	EVPN 6 类 SMET 路由	使用 PIM 网关的 VNI 间多播	辅助复制	PIM 到外部交汇点（从边界）
QFX5100¹	不支持	不支持	不支持	不支持	不支持
QFX5110-32Q、QFX5110-48S	18.1R3-S3	18.4R2	不支持	不支持	不支持
QFX5120-48Y	18.4R2	18.4R2	不支持	不支持	不支持
QFX5120-32C	19.1R2	19.1R2	不支持	不支持	不支持
QFX5200-32C¹、QFX5200-48Y¹	不支持	不支持	不支持	不支持	不支持
QFX10002-36Q/72Q、QFX10008、QFX10016	18.1R3-S3	18.4R2	18.1R3-S3	18.4R2	17.3R3-S1
QFX10002-60C²	20.2R2	20.2R2	20.2R2	20.2R2	20.2R2
MX204;带 MPC7E 的 MX240、MX480、MX960;MX10003;	不支持	不支持	不支持	不支持	不支持

¹确保这些 QFX 交换机上未启用 IGMP 侦听。如果无意中启用了 IGMP 侦听，这些交换机可能会处理反映给它们的 EVPN 6 类路由。

^{阿拉伯数字}QFX10002-60C 交换机支持的组播规模低于 QFX10002-36Q/72Q 交换机。
