接入点指标

瞻博网络 Mist™ 使用连接状态、VLAN 状态和固件合规性来衡量接入点的整体运行运行状况。借助这些指标，您可以主动监控站点接入点的性能，并快速识别连接和固件合规性问题并对其进行故障排除。

当您转到瞻博网络 Mist 门户上的接入点页面时，可以查看这些指标。在此页面上，每个指标都表示为百分比，并采用颜色编码。下面是颜色和百分比范围之间的映射：

  • 绿色 - >98.5 %

  • 橙色 - 80%至98.5%

  • 红色 - <80 %

以下示例显示了您在“接入点”页面上看到的衡量指标。

您可以在接入点页面上查看以下指标：

  • 连接状态 — 此衡量指标显示站点上在线的接入点百分比。单击此衡量指标可查看脱机的 AP 列表。在此示例中，您可以看到瞻博网络 Mist 报告两个接入点遇到连接问题。请注意，瞻博网络 Mist 还列出了导致这些问题的原因（无 IP 地址和以太网链路）。然后，您可以通过观察 LED 闪烁模式来进一步调查并采取纠正措施。请参阅 AP 状态 LED 表示什么？。

  • VLAN — 此衡量指标显示所有有线 VLAN 都处于活动状态的接入点的百分比。单击此衡量指标可查看具有非活动 VLAN 的 AP 和相应的 VLAN ID。非活动 VLAN 会导致用户无法获取 IP 地址。如果未在 AP 连接的交换机端口上正确配置 VLAN，则可能会出现此问题。

  • 版本合规性 — 此衡量指标显示使用相同固件版本的接入点的百分比。瞻博网络 Mist 使用以下公式计算版本合规性百分比：

    （每个型号运行预期版本的接入点数/每个型号的接入点总数）*100

    • 如果选中了“站点配置”页面中“AP 固件升级”部分下的 “启用自动更新 ”复选框，则“版本符合性”指标将显示百分比，如下所示：

      • 如果所有 AP 都运行您为自动固件升级选择的版本，则为 100%。

        注意：

        如果启用了自动更新选项，则仅当 AP 的当前固件版本号低于所选自动升级版本的固件版本号时，才会升级 AP 上的固件。

        如果 AP 运行的固件版本高于为自动升级配置的版本，瞻博网络 Mist 不会降级固件版本。

      • 如果没有接入点运行为自动更新配置的版本，则为 0%。

      • 如果少于 1% 的接入点运行配置的自动更新版本，则小于 1%。

    • 如果禁用了“站点配置”页面中“接入点固件升级”部分下的 “启用自动更新 ”选项，瞻博网络 Mist 会将所有接入点中最常见的固件版本（按接入点型号）视为合规版本。例如：如果三个瞻博网络® AP41 高性能接入点运行版本 0.7.20383，两个 AP41 接入点运行版本 0.5.17445，则瞻博网络 Mist 会将 0.7.20383 视为合规版本。

    您可以单击版本合规性指标以查看运行不合规固件版本的 AP。

    请注意，版本不合规对 AP 性能没有影响。如果每个型号的所有 AP 运行相同的固件版本，并且版本与您在 AP 固件升级设置中配置的版本不同，则版本合规性指标显示 0%。如果清除“ 启用自动更新 ”复选框，百分比将更改为 100%。

  • 接入点交换机冗余 — 瞻博网络 Mist 计算并分配站点中每个接入点的冗余分数。为了得出此分数，瞻博网络 Mist 首先会检查 RSSI 最强的顶级射频邻居。然后，它会检查这些顶级 RF 邻居是否连接到其他交换机或堆栈成员。

    以下是冗余分数：

    • 1 - 表示无冗余。所有排名靠前的射频邻居都连接到 AP 连接到的同一上行链路交换机或堆栈成员。
    • 2 - 表示良好的冗余。至少有一个顶级射频邻居连接到不同的上行链路交换机或堆栈成员。
    • 3 及以上 - 表示出色的冗余。至少有两个顶级射频邻居连接到两个不同的上行链路交换机。

    瞻博网络 Mist 建议 RF 冗余的冗余得分为 2 分或更高，这样可以确保持续连接，从而确保为用户提供无缝体验。接入点跨分布在部署区域的多台交换机连接的站点可提供更大的冗余。例如，假设部署区域中的交换机发生故障，连接到该交换机的 AP 出现故障。如果相邻 AP 连接到不同的交换机，则连接到该 AP 的客户端将继续在该区域获得良好的无线服务。

    “接入点交换机冗余”指标表示站点中冗余得分至少为 2 的接入点百分比。您可以单击 AP 交换机冗余衡量指标，查看冗余得分小于 2 的 AP 列表。

    或者，如果您已上传站点的平面图，则可以在交换机页面上查看冗余分数。从瞻博网络 Mist 门户的左侧菜单中，选择 交换机 ，然后单击 位置 选项卡。此视图提供站点上交换机之间接入点分布情况的可视化。下面是一个示例：

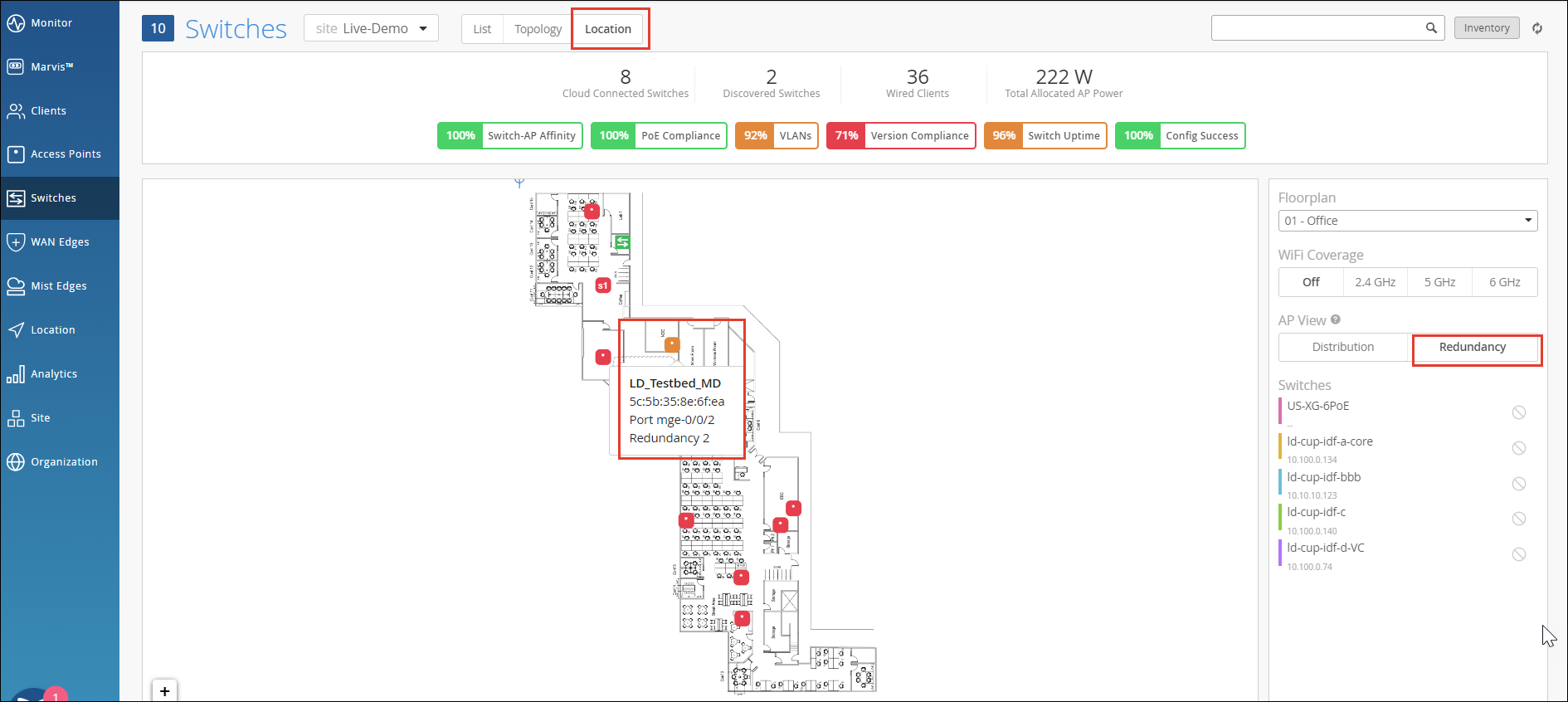

    单击 冗余 选项卡以查看 AP 的冗余分数。要查看 AP 的冗余分数，请将鼠标悬停在 AP 上。颜色编码用于表示冗余分数，红色表示无冗余（冗余分数 =1）。此数据可作为分析交换机故障影响的快速参考。

注意：

对于在缩减功能模式下运行的接入点，“接入点”页面会显示一条警告消息。

以下是“接入点”页面的示例，该页面显示有关在缩减功能模式下运行的 AP 的警告消息。您还将在 AP 旁边看到一个警告图标。您可以将鼠标悬停在警告图标上，以查看 AP 工作模式详细信息，例如配置的无线电频段和每个频段中支持的天线链。

应用特定配置时，AP43 和 AP45 支持缩减功能模式。AP45 需要 802.3bt 标准，以便在所有配置的无线电频段中支持 4×4 天线链。但是，如果启用符合 802.3at 标准的 AP45，则其运行链数量更少。激活 USB 外设时，AP43 在缩减功能模式下运行。
