有线站点比较

在有线站点比较仪表板上，您可以在单独的图表中查看不同站点的服务级别预期（SLE）指标和流量性能。您可以根据 SLE 指标、性能、接口使用情况、带宽和以太网供电（PoE）来比较和监控站点。您可以使用这些信息主动排除组织无线网络中的连接和性能问题。

功能与优势

要访问有线站点比较仪表板，请执行以下作：

在Juniper Mist门户中，单击“分析”>“高级分析。

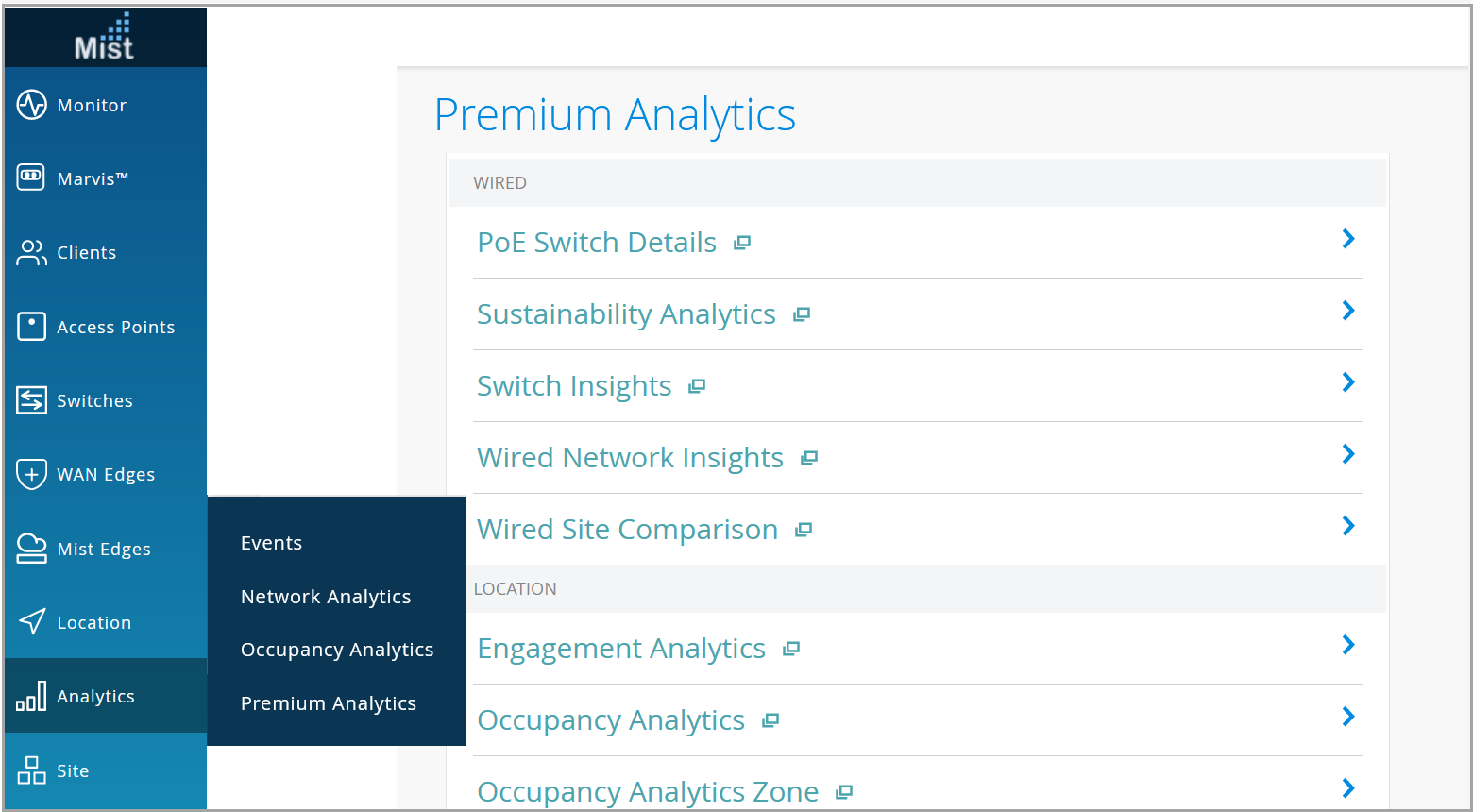

图 1：访问有线站点比较分析
在“高级分析”页面上，单击“有线站点比较”以打开仪表板。
选择要比较的站点以及要收集数据的时间段。若要执行这些作，请使用页面顶部的以下筛选器选项：
- 单击 “报告周期” ，然后选择时间范围。默认情况下，仪表板显示过去 7 天的数据。
- 选择 VLAN ，然后选择站点以及链接到每个站点的交换机，以查看具体信息。例如：您最多可以选择三个站点以及链接到每个站点的所有交换机。
- 从页面右上角的仪表板作菜单中选择重置筛选器以重置筛选器。

有线站点比较仪表板包含各种磁贴，以图形格式提供分析。使用这些磁贴，您可以比较和对比不同类型的指标并确定站点性能。

图 2 显示了站点 SLE 摘要磁贴。

图 2：站点 SLE 摘要 Site SLE Summary

“站点 SLE 摘要”磁贴显示 SLE 指标在特定时间范围内达到指定目标的时间百分比。Juniper Mist门户以百分比形式显示每个 SLE 指标，该百分比表示指标的成功率。磁贴显示：

运行状况 — 显示交换机运行状况 SLE 成功率。借助这些信息，您可以识别由各种情况引起的不良用户分钟数。
整体服务 — 标识经历指定 SLE 的连接数。在上面的示例中，Westford 站点中 99% 的连接和 Live-Demo 站点中 95% 的连接符合指定的 SLE 目标。在Mist WA Lab 站点中，只有 50% 的连接符合指定的 SLE 目标。
STC - 显示成功连接的百分比。在上面的示例中，Live-Demo 站点中的连接 100% 成功。
吞吐量 — 标识有线用户在没有任何中断的情况下传递流量的时间百分比。在上面的示例中，Live-Demo 站点中 93% 的连接成功实现了指定的吞吐量。该图显示 Mist WA 实验室站点的 SLE 成功率为 0%，表明此站点的所有有线会话都面临问题。

图 3 显示了站点性能比较磁贴。

图 3：站点性能比较 Site Performance Comparison

“网站性能比较”磁贴根据以下参数比较和显示网站性能度量：

SLE 摘要 — 根据 SLE 参数（如运行状况、成功连接数和吞吐量详细信息）比较站点的性能。在此磁贴中，您可以在条形图中看到每个 SLE 参数的成功率或成功百分比。
SLE 趋势 — 显示与选定站点的运行状况和吞吐量 SLE 指标相关的趋势的图形表示。
正在使用的端口数 — 显示每个站点的端口总数中的活动端口数。在上面的示例中，站点 A 在总共 362 个端口中具有 147 个活动端口。
端口模式和状态 — 显示活动端口的接口模式。对于站点 A，在 147 个活动端口中，有 144 个端口在中继模式下运行，3 个端口在接入模式下运行。
有线流量趋势 — 显示选定时间段内每个站点的有线流量分析。

图 4 显示了有线网络中最繁忙的交换机和接口。

图 4：最繁忙的交换机和接口 Busiest Switches and Interfaces

“最繁忙的交换机和接口”磁贴会比较所选站点的有线网络中已配置的端口和接口的使用情况。

流量 — 显示Juniper Mist在选定站点的交换机上检测到的聚合客户端流量。磁贴按最大使用量对交换机进行排序。您可以在站点名称旁边看到每台交换机的主机名。Tx 列显示交换机传输的流量，Rx 列显示交换机接收的流量。
已用端口 — 显示交换机使用的端口数。磁贴按已用端口数对交换机进行排序。
接口 — 显示交换机上的活动接口。磁贴根据流量对接口进行排序。

图 5 显示了 PoE 分析磁贴。

图 5：PoE 分析 PoE Analytics

该磁贴显示所选站点的以太网供电（PoE）使用情况详细信息和 PoE 预算详细信息。通过了解 PoE 预算和使用详情，您可以有效地管理设备之间的配电，并规划网络扩展或添加新设备。
