PoE 交换机详细信息
查看特定于交换机的见解，了解以太网供电 （PoE） 端口、功耗和功耗趋势。
功能与优势
- 根据分配的 PoE 预算监控 PoE 消耗，以确定哪些端口的功耗比预期大。
- 生成交换机级别的 PoE 使用情况分析，帮助您高效规划交换机的使用情况。
准备工作
-
有关有线配置的详细信息 Juniper Mist请参阅《有线配置指南 》。
-
请参阅 Mist高级分析试用许可证 ，了解 瞻博网络 Mist 高级分析服务 仪表板的许可证要求。
- 熟悉瞻博网络 Mist 高级分析服务仪表板上的可用选项。请参阅 图 3。
访问 PoE 交换机详细信息仪表板
- 在Juniper Mist门户中，单击“分析”>高级分析。
图 1：访问 PoE 交换机详细信息
PoE 交换机详细信息磁贴
PoE 交换机详细信息仪表板包括提供数据图形表示的各种磁贴。您可以使用仪表板轻松了解每台交换机的 PoE 利用率详细信息。

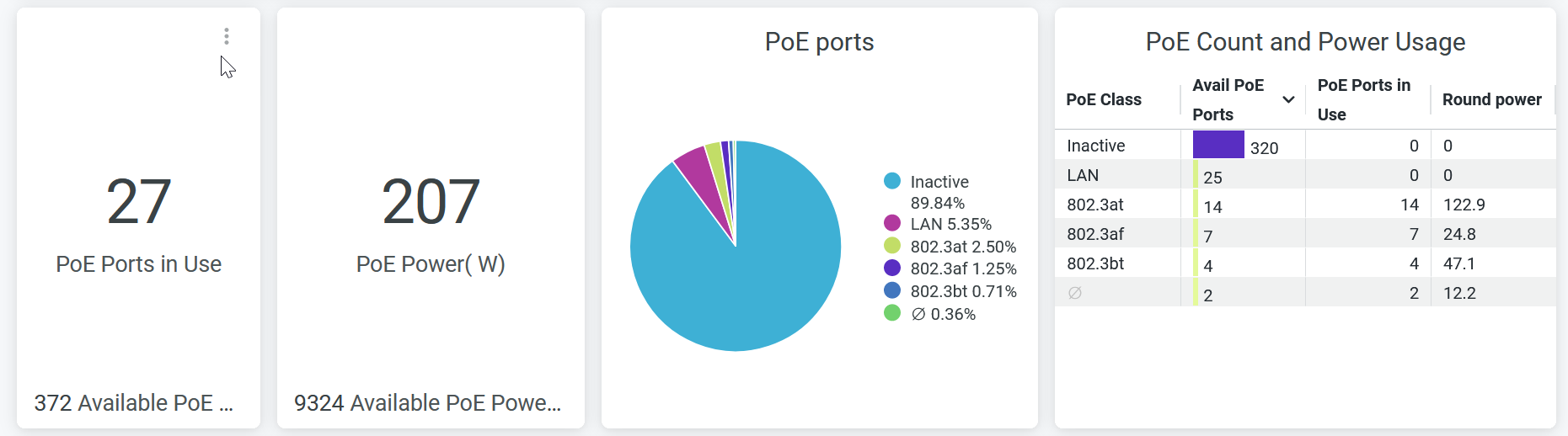

图 2 磁贴显示：
-
正在使用的启用 PoE 的端口数。
-
活动 PoE 端口正在使用的 PoE 容量。
-
按活动状态和 PoE 等级分类的 PoE 端口百分比。
-
每个 PoE 类中的 PoE 统计信息。详细信息包括：
- PoE 等级 — PoE 标准等级和非活动 PoE 端口。
- 可用 PoE 端口数 — 每个 PoE 类中的活动 PoE 端口数和非活动 PoE 端口数。
- 四舍五入 — 每个 PoE 类中所有端口的 PoE 功率利用率。
如 图 2 所示：
-
在总共 372 个 PoE 端口中，有 27 个 PoE 端口正在使用中。
-
在可用的 9324 瓦容量中消耗 207 瓦的 PoE 功耗。
-
可用 PoE 端口总数的 89.84% 处于非活动状态。
-
320 个 PoE 端口处于非活动状态，27 个活动 PoE 端口消耗大约 207 瓦的 PoE 功率。

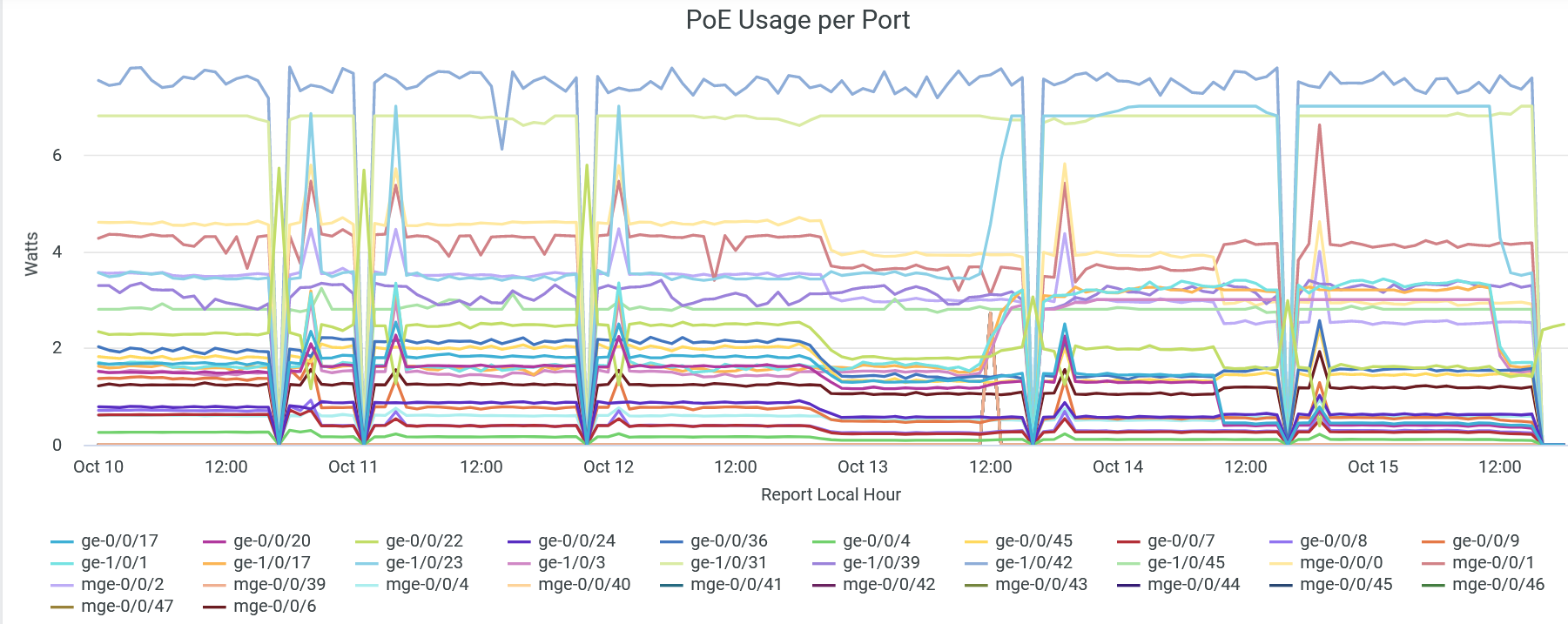

每个端口的 PoE 使用率
该磁贴显示选定时间段内每个端口的 PoE 使用情况。
的 PoE 使用情况
您可以查看有线网络中不同接口的总 PoE 功耗。图中的线表示接口。您可以将光标放在一行上以查看特定接口的 PoE 功耗。
要隐藏某个接口的数据并仅查看其余接口的数据，请单击图例中的接口名称。

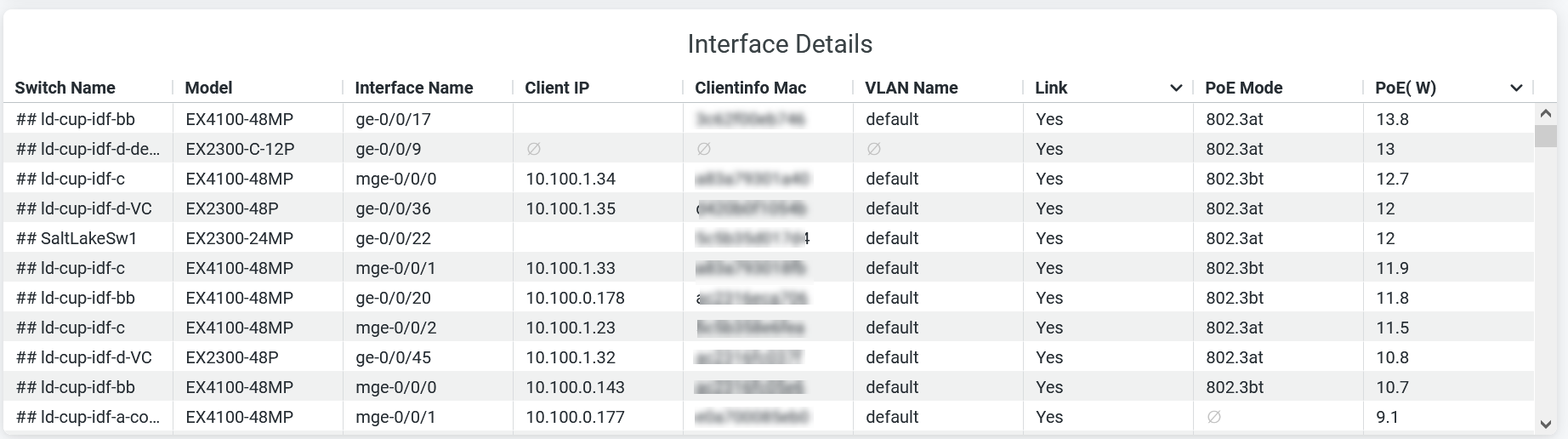

接口详细信息
该磁贴显示交换机上具有 PoE 端口和PoE 利用率的交换机的详细信息。
您可以在磁贴上看到以下详细信息：
-
交换机名称 — 交换机的名称。
-
型号 - 交换机的型号。
-
接口名称 — 交换机上配置的 PoE 接口。
-
客户端 IP — 客户端设备的 IP 地址。
-
客户端信息 MAC — 客户端设备的 MAC 地址。
-
VLAN 名称 - 关联 VLAN 的名称。
-
链路 — 接口模式（中继或接入）。
-
PoE 模式 — PoE 标准等级。
-
PoE （W） — PoE 端口的功耗。
