本页内容


主、辅助和静态 LSP 配置

配置主 LSP 和辅助 LSP

默认情况下，LSP 将自身逐跳路由到出口路由器。LSP 倾向于遵循本地路由表指定的最短路径，通常与基于目标的尽力而为流量采用相同的路径。这些路径本质上是“软”的，因为每当路由表或节点或链路的状态发生变化时，它们就会自动重新路由自身。

要配置路径以使其遵循特定路由，请使用语句创建 path 命名路径，如 创建命名路径中所述。然后通过包含 primary or secondary 语句来应用命名路径。命名路径可由任意数量的 LSP 引用。

要为 LSP 配置主路径和辅助路径，请完成以下部分中的步骤：

为 LSP 配置主路径和辅助路径

该 primary 语句将创建主路径，这是 LSP 的首选路径。该 secondary 语句将创建备用路径。如果主路径无法再到达出口路由器，则使用备用路径。

要配置主路径和辅助路径，请包含 primary and secondary 语句：

您可以在以下层次结构级别包含这些语句：

当软件从主路径切换到辅助路径时，它会不断尝试恢复到主路径，当再次可访问时切换回主路径，但不早于语句中 revert-timer 指定的时间。（有关更多信息，请参阅 配置入口路由器和出口路由器之间的连接。）

您可以配置零个或一个主路径。如果未配置主路径，则会选择建立的第一个辅助路径作为路径。

您可以配置零个或多个辅助路径。所有辅助路径都是一样的。软件不会尝试在辅助路径之间切换。如果当前辅助路径不可用，则不按特定顺序尝试下一个路径。要创建一组相等的路径，请指定辅助路径而不指定主路径。

如果未指定任何命名路径，或者您指定的路径为空，则软件将做出到达出口路由器所需的所有路由决策。

为 LSP 配置恢复计时器

对于同时配置了主路径和辅助路径的 LSP，可以配置恢复计时器。如果主路径中断，流量切换至辅助路径，则恢复计时器将指定 LSP 在将流量恢复到主路径之前必须等待的时间量（以秒为单位 ）。如果在此期间，主路径遇到任何连接问题或稳定性问题，则计时器将重新启动。您可以为静态和动态 LSP 配置恢复计时器。

Junos OS 还会确定哪条路径是首选路径。首选路径是在上一个恢复计时器期间内没有遇到任何困难的路径。如果主路径和辅助路径都遇到困难，则这两条路径都不被视为首选。但是，如果其中一个路径是动态的，另一个是静态的，则会选择动态路径作为首选路径。

如果在 LSP 上配置了 BFD，则 Junos OS 会等到 BFD 会话在主路径上启动，然后再启动恢复计时器计数器。

可为恢复计时器配置的值范围为 0 到 65535 秒。默认值为 60 秒。

如果配置值 0 秒，则 LSP 上的流量一旦从主路径切换到辅助路径，将永久保留在辅助路径上（直到网络运营商干预或辅助路径关闭）。

您可以在层次结构级别为 [edit protocols mpls] 路由器上的所有 LSP 配置恢复计时器，也可以在层次结构级别为 [edit protocols mpls label-switched-path lsp-name] 特定 LSP 配置恢复计时器。

要配置恢复计时器，请包含以下 revert-timer 语句：

有关可包含此语句的层次结构级别列表，请参阅此语句的摘要部分。

指定路径选择的条件

为 LSP 同时配置主路径和辅助路径后，可能需要确保仅使用特定路径。

该 select 语句可选。如果不包含它，MPLS 将使用自动路径选择算法。

和unconditional选项执行manual以下操作：

  • manual— 只要路径正常且稳定，就会立即选择路径来传输流量。如果当前路径关闭或降级（收到错误），流量将被发送到其他工作路径。此参数将覆盖除语句之外select unconditional的所有其他路径属性。

  • unconditional— 无论路径当前是关闭还是已降级（收到错误），都会选择路径无条件地传输流量。此参数覆盖所有其他路径属性。

    由于该 unconditional 选项切换到路径而不考虑其当前状态，因此请注意指定该选项的以下潜在后果：

    • 如果启用该 unconditional 选项时路径当前未运行，则流量可能会中断。在指定 unconditional 选项之前，请确保路径正常运行。

    • 选择路径（因为启用了该 unconditional 选项）后，LSP 的所有其他路径将逐渐清除，包括主路径和备用路径。任何路径都不能充当无条件路径的备用设备，因此向这些路径发出信号毫无用处。

对于特定路径，和manualunconditional选项是互斥的。您只能在 LSP 的一个路径的配置中包含带有该选项的语句manual，而select在其另一个路径的配置中只能将带有该选项的unconditional语句包含在select其中。

当 LSP 及其路径开启时，启用或禁用语句的 select and manual unconditional 选项不会中断流量。

要指定如果路径至少在恢复计时器窗口内处于运行且稳定状态，则选择路径来传输流量，请将该select语句与以下选项一起包含在内：manual

要指定应始终选择路径来传输流量（即使该路径当前已关闭或已降级），请将该语句与以下选项一起包含在select内：unconditional

您可以在以下层级包含该 select 语句：

配置主路径

请按照以下步骤配置具有 ERO 列表、带宽和优先级的主路径。请参阅 图 1 ，了解示例配置与网络拓扑的关系。

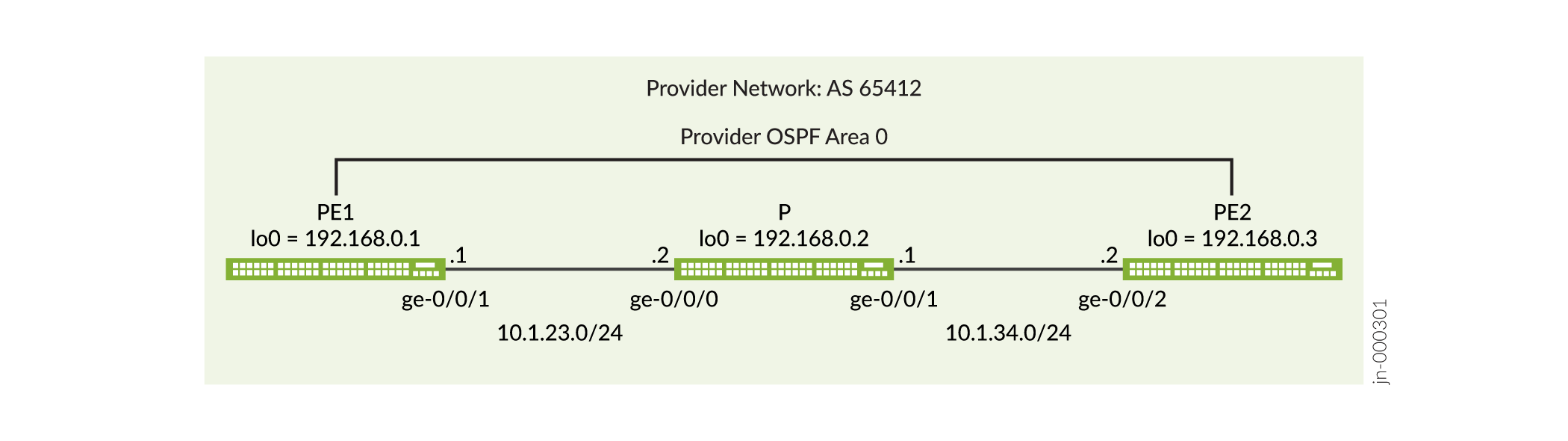

图 1：主路径拓扑 Network diagram of a provider setup with devices PE1, P, and PE2 in OSPF Area 0. PE1 192.168.0.1 connects to P 192.168.0.2. P connects PE1 and PE2 192.168.0.3.
  1. 在配置模式下，将自己定位在 protocols mpls 层次结构级别：
  2. 配置主 ERO 列表：
  3. 配置 LSP：
  4. 配置主路径：
  5. 配置带宽：
  6. 配置优先级值：
  7. 显示更改：

    完成后请务必提交更改。有关配置为支持基于 MPLS 的第 3 层 VPN 的 MPLS LSP 的完整示例，请参阅 示例：配置基于 MPLS 的基本第 3 层 VPN。

为 LSP 配置辅助路径的热备用

默认情况下，仅根据需要设置辅助路径。要让系统无限期地将辅助路径保持为热备用状态，请包含以下语 standby 句：

您可以在以下层级包含此语句：

热备用状态仅在辅助路径上有意义。当当前活动路径上的下游路由器指示连接存在问题时，将路径保持在热备用状态，即可快速切换到辅助路径。虽然可以在层次结构级别配置[edit protocols mpls label-switched-path lsp-name primary path-name]该standby语句，但它不会影响路由器行为。

如果在以下层级配置该 standby 语句，则在该层级下配置的所有辅助路径上都会激活热备用状态：

  • [edit protocols mpls]

  • [edit protocols mpls label-switched-path lsp-name]

  • [edit logical-systems logical-system-name protocols mpls]

  • [edit logical-systems logical-system-name protocols mpls label-switched-path lsp-name]

热待机状态有两个优点：

  • 它消除了网络拓扑更改期间的呼叫设置延迟。当网络故障同时触发大量 LSP 重新路由时，呼叫建立可能会出现严重延迟。

  • 在 RSVP 获知 LSP 已关闭之前，可以切换到辅助路径。从协议机制检测到第一个故障（可能是接口宕机、邻居无法访问、路由无法访问或检测到瞬态路由环路）与 LSP 实际故障（这需要相邻 RSVP 路由器之间的软状态信息超时）之间可能会存在显著延迟。当发生拓扑故障时，热备用辅助路径通常可以实现最小的切换延迟，同时将对用户流量的干扰降至最低。

当主路径再次被认为稳定时，流量会自动从备用辅助路径切换回主路径。交换的执行速度不超过重试计时器间隔的两倍，并且仅当主路径在整个交换间隔内表现出稳定性时。

热备用状态的缺点是，路径上的所有路由器都必须维护更多的状态信息，这需要每台路由器的开销。

注意：

使用 inet.3查看时，即使流量实际上仅通过主路径 LSP 转发，同一 LSP 也可能显示两次作为活动路由（主路由和辅助路由）。这是正常输出，仅反映辅助备用路径可用。

配置静态 LSP

要配置静态 LSP，请配置入口路由器和路径上的每个路由器，直至倒数第二个路由器（包括倒数第二个路由器）。

要配置静态 MPLS，请执行以下任务：

为静态 LSP 配置入口路由器

入口路由器检查传入数据包的目标地址字段中的 IP 地址，如果在路由表中找到匹配项，则将与该地址关联的标签应用于数据包。标签包含与之关联的转发信息，包括下一跳路由器的地址、路由首选项和 CoS 值。

要在入口路由器上配置静态 LSP，请包含以下 ingress 语句：

您可以在以下层次结构级别包含这些语句：

  • [edit protocols mpls static-label-switched-path static-lsp-name]

  • [edit logical-systems logical-system-name protocols mpls static-label-switched-path static-lsp-name]

在入口路由器上配置静态 LSP 时，需要使用 next-hop、 push和 to 语句;其他语句可选。

入口路由器上的静态 LSP 配置包括：

  • 分析传入数据包的标准：

    • 该 install 语句将创建一个处理 IPv4 数据包的 LSP。使用该 install 语句创建的所有静态 MPLS 路由都安装在 inet.3 路由表中，创建协议标识为 mpls。此过程与在层次结构级别上 [edit routing-options static] 创建静态 IPv4 路由没有什么不同。

    • 在该 to 语句中，您配置要检查何时分析传入数据包的 IP 目的地址。如果地址匹配，则会为数据包分配指定的传出标签 （push out-label），数据包进入 LSP。手动分配的传出标签的值可以是 0 到 1,048,575。此 IP 地址通过 mpls 协议（默认）安装到 inet.3 表中。

  • 该 next-hop 语句，用于向目标提供下一跃点的 IP 地址。您可以将其指定为下一跃点的 IP 地址、接口名称（仅适用于点对点接口），或者指定 AS address/interface-name 以在操作接口上指定 IP 地址。当下一跃点位于直接连接的接口上时，路由将安装在路由表中。您不能将 LAN 或非广播多路访问 （NBMA） 接口配置为下一跃点接口。

  • 要应用于 LSP 的属性（全部可选）：

要确定是否安装了静态入口路由，请使用命令 show route table inet.0 protocol static。您还可以在表 inet.3 中查看路由。示例输出使用命令 show route 10.1.45.2 同时显示表 inet.0 和 inet.3。关键字 Push 表示要在 IP 数据包前面添加标签。

示例：配置入口路由器

为由四个路由器组成的静态 LSP 配置入口路由器（请参阅 图 2）。

图 2：静态 MPLS 配置 MPLS network diagram showing packet flow: Source router R1, Ingress R2 adds label 1000123, Transit R3 swaps to 1000456, Penultimate R4 pops label, Egress R5 exits.
注意：

此示例不涉及 R1 和 R5 配置。R1 和 R5 具有接口配置和用于到达其他路由器的静态路由。

对于寻址至 10.1.45.2的数据包，请分配标签 1000123 并将其传输到位于以下位置的 10.1.23.2下一跳路由器：

要确定是否已安装静态入口路由，请使用命令 show route 10.1.45.2。

示例输出显示 Push 1000123 关键字标识路由。

为静态 LSP 配置中转路由器和倒数第二台路由器

中转路由器和倒数第二台路由器执行类似的功能：它们修改已应用于数据包的标签。中转路由器可以更改标签。倒数第二个路由器移除标签并继续将数据包转发到其目标位置。

要在中转路由器和倒数第二台路由器上配置静态 LSP，请包含以下 transit 语句：

您可以在以下层次结构级别包含这些语句：

  • [edit protocols mpls static-label-switched-path static-lsp-name]

  • [edit logical-systems logical-system-name protocols mpls static-label-switched-path static-lsp-name]

对于 transit 语句配置， next-hop 需要 and pop | swap 语句。其余语句可选。

语句中的 transit 每个语句由以下部分组成：

  • 数据包标签（在语句中 transit 指定）

  • 该 next-hop 语句，用于向目标提供下一跃点的 IP 地址。该地址被指定为下一跃点的 IP 地址，或接口名称（仅适用于点对点接口），或者 address 和 interface-name 指定操作接口上的 IP 地址。当指定的下一跃点位于直接连接的接口上时，此路由将安装在路由表中。您不能将 LAN 或 NBMA 接口配置为下一跃点接口。

  • 要对标记的数据包执行的操作：

    • 对于倒数第二个路由器，通常只需完全移除数据包的标签 （pop），然后继续将数据包转发到下一跃点。但是，如果前一个路由器移除了标签，则出口路由器将检查数据包的 IP 报头，并将数据包转发到其 IP 目标。

    • 仅对于中转路由器，请将标签交换为其他标签 （swap out-label）。手动分配的传入标签的值可以从 1,000,000 到 1,048,575。手动分配的传出标签的值可以是 0 到 1,048,575。

  • 要应用于数据包的标签属性（全部可选）：

    • 为此路由预留的带宽 （bandwidth bps）。

    • 链路保护和节点保护，以应用于 LSP （bypass bypass-name, link-protection bypass-name name, node-protection bypass-name next-next-label label）。

    • 要应用于 LSP 的文本说明（在语句中 description 指定）。

路由安装在默认 MPLS 路由表 mpls.0 中，创建协议标识为 MPLS。要验证路由是否已正确安装，请使用命令 show route table mpls.0。示例输出如下：

您可以为传输中转路由器的静态 LSP 配置恢复计时器。流量切换到旁路静态 LSP 后，通常会在恢复时切换回主静态 LSP。从主静态 LSP 启动到流量从旁路静态 LSP 恢复到主静态 LSP 之间，存在可配置的延迟（称为恢复计时器）。需要此延迟，因为当主 LSP 重新启动时，不确定主路径下游节点上的所有接口是否都已启动。您可以使用命令 show mpls interface detail 显示接口的恢复计时器值。

示例：配置传输路由器

对于标签为 1000123 到达接口 ge-0/0/0的数据包，请分配标签 1000456，并将其传输到位于以下位置的 10.1.34.2下一跳路由器：

要确定路由是否已安装，请使用命令 show route table mpls.0。

示例输出如下。 Swap 1000456 关键字标识路由。

示例：配置倒数第二个路由器

对于标记为 1000456 Arrivesing on Interface ge-0/0/1的数据包，请移除标签，并将数据包传输到位于以下位置的 10.1.45.2下一跳路由器：

要确定路由是否已安装，请使用命令 show route table mpls.0。

示例输出如下。 Pop 关键字标识路由。

要验证端到端可访问性以及流量是否使用 LSP，请对 R1 使用命令 traceroute 10.1.45.2 。

为静态 LSP 配置旁路 LSP

要为静态 LSP 启用旁路 LSP，请配置以下 bypass 语句：

为静态 LSP 配置保护恢复计时器

对于配置了旁路静态 LSP 的静态 LSP，可以配置保护恢复计时器。如果静态 LSP 关闭，并且流量切换到旁路 LSP，则保护恢复计时器将指定 LSP 在恢复到原始静态 LSP 之前必须等待的时间量（以秒为单位 ）。

您可以为保护恢复计时器配置的值范围为 0 到 65,535 秒。默认值为 5 秒。

如果将值配置为 0 秒，则 LSP 上的流量一旦从原始静态 LSP 切换到旁路静态 LSP，将永久保留在旁路 LSP 上（直到网络运营商干预或直到旁路 LSP 关闭）。

您可以在层次结构级别为 [edit protocols mpls] 路由器上的所有动态 LSP 或在层次结构级别为 [edit protocols mpls label-switched-path lsp-name] 特定 LSP 配置保护恢复计时器。

要为静态 LSP 配置保护恢复计时器，请包含以下 protection-revert-time 语句：

有关可包含此语句的层次结构级别列表，请参阅此语句的摘要部分。

为点对多点 LSP 配置静态单播路由

您可以配置静态单播 IP 路由，并将点对多点 LSP 作为下一跃点。有关点对多点 LSP 的更多信息，请参阅 点对多点 LSP 概述、 为点对多点 LSP 配置主 LSP 和分支 LSP 以及为 点对多点 LSP 配置 CCC 交换。

要为点对多点 LSP 配置静态单播路由，请完成以下步骤：

  1. 在入口 PE 路由器上，通过包含 p2mp-lsp-next-hop 以下语句，将点对多点 LSP 名称配置为下一跃点的静态 IP 单播路由：

    您可以在以下层级包含此语句：

    • [edit routing-options static route route-name]

    • [edit logical-systems logical-system-name routing-options static route route-name]

  2. 在出口 PE 路由器上，使用在步骤 1 中配置的相同目的地址（在层次结构级别上 [edit routing-options static route] 配置的地址）配置静态 IP 单播路由，方法是包含以下 next-hop 语句：

    您可以在以下层级包含此语句：

    • [edit routing-options static route route-name]

    • [edit logical-systems logical-system-name routing-options static route route-name]

    注意：

    CCC 和静态路由不能使用相同的点对多点 LSP。

有关静态路由的更多信息，请参阅适用于路由 设备的 Junos OS 路由协议库。

以下 show route 命令输出显示一个单播静态路由，该路由指向入口 PE 路由器上的点对多点 LSP，其中 LSP 有两个分支下一跃点：

为 MPLS 配置静态标签交换路径 （CLI 过程）

为 MPLS 配置静态标签交换路径 （LSP） 类似于在单个交换机上配置静态路由。与静态路由一样，没有错误报告、活跃度检测或统计信息报告。

要配置静态 LSP，请沿路径配置入换机和每个提供商交换机，直至出换机（包括出换机）。

对于入换机，配置要标记的数据包（基于数据包的目标 IP 地址），配置 LSP 中的下一个交换机以及要应用于数据包的标记。手动分配的标签可以具有从 0 到 1,048,575 的值。或者，您可以对数据包应用优先级、服务等级 （CoS） 值、节点保护和链路保护。

对于路径中的中转交换机，请配置路径中的下一个交换机和要应用于数据包的标记。手动分配的标签的值可以是 1,000,000 到 1,048,575。或者，您可以对数据包应用节点保护和链路保护。

对于出换机，通常只需移除标签并继续将数据包转发到 IP 目标。但是，如果上一个交换机移除了标签，则出换机会检查数据包的 IP 报头，并将数据包转发到其 IP 目标。

配置 LSP 之前，必须为 MPLS 网络配置基本组件：

本主题介绍如何为静态 LSP 配置入口 PE 交换机、一个或多个提供商交换机和出口 PE 交换机：

配置入口 PE 交换机

要配置入口 PE 交换机，请执行以下操作：

  1. 为核心接口配置 IP 地址：
  2. 配置与 LSP 关联的名称和流量速率：
  3. 为 LSP 配置下一跳交换机：
  4. 在指定的静态 LSP 上启用链路保护：
  5. 指定 LSP 的出换机地址：
  6. 配置要添加到标签堆栈顶部的新标签：
  7. （可选）为静态 LSP 配置要绕过的下一跳地址和出口路由器地址：

配置提供商和出口 PE 交换机

要在提供商和出口提供商边缘交换机上为 MPLS 配置静态 LSP：

  1. 配置传输静态 LSP：
  2. 为 LSP 配置下一跳交换机：
  3. 仅对于提供商交换机，请移除标签堆栈顶部的标签，并将其替换为指定的标签：
  4. 仅对于出口提供商边缘交换机，请移除标签堆栈顶部的标签：
    注意：

    如果堆栈中有另一个标签，则该标签将成为标签堆栈顶部的标签。否则，数据包将作为本机协议数据包（通常作为 IP 数据包）进行转发。

为 MPLS 配置静态标签交换路径

为 MPLS 配置静态标签交换路径 （LSP） 类似于在单个交换机上配置静态路由。与静态路由一样，没有错误报告、活跃度检测或统计信息报告。

要配置静态 LSP，请沿路径配置入口 PE 交换机和每个提供商交换机，直至出口 PE 交换机（包括出口 PE 交换机）。

对于入口 PE 交换机，配置要标记的数据包（基于数据包的目标 IP 地址），配置 LSP 中的下一个交换机以及要应用于数据包的标记。手动分配的标签可以具有从 0 到 1,048,575 的值。

对于路径中的中转交换机，请配置路径中的下一个交换机和要应用于数据包的标记。手动分配的标签的值可以是 1,000,000 到 1,048,575。

出口 PE 交换机移除标签，并将数据包转发到 IP 目标。但是，如果上一个交换机移除了标签，则出换机会检查数据包的 IP 报头，并将数据包转发到其 IP 目标。

配置静态 LSP 之前，必须为 MPLS 网络配置基本组件：

本主题介绍如何为静态 LSP 配置入口 PE 交换机、一个或多个提供商交换机和出口 PE 交换机：

配置入口 PE 交换机

要配置入口 PE 交换机，请执行以下操作：

  1. 为每个核心接口配置一个 IP 地址：
    注意：

    您不能将路由 VLAN 接口 （RVI） 或第 3 层子接口用作核心接口。
  2. 配置与静态 LSP 关联的名称：
  3. 为 LSP 配置下一跳交换机：
  4. 指定 LSP 的出换机地址：
  5. 配置要添加到标签堆栈顶部的新标签：

配置提供商和出口 PE 交换机

要在提供商和出口 PE 交换机上为 MPLS 配置静态 LSP：

  1. 配置传输静态 LSP：
  2. 为 LSP 配置下一跳交换机：
  3. 仅对于提供商交换机，请移除标签堆栈顶部的标签，并将其替换为指定的标签：
  4. 仅对于出口 PE 交换机，请移除标签堆栈顶部的标签：
    注意：

    如果堆栈中有另一个标签，则该标签将成为标签堆栈顶部的标签。否则，数据包将作为本机协议数据包（通常作为 IP 数据包）进行转发。
