CCC、TCC 和基于 MPLS 的以太网配置
TCC 和第 2.5 层交换概述
转换交叉连接 （TCC） 允许您在各种第 2 层协议或电路之间转发流量。它类似于其前身CCC。但是，虽然 CCC 要求路由器两端使用相同的第 2 层封装（例如点对点协议 [PPP] 或帧中继到帧中继），但 TCC 允许您互换连接不同类型的第 2 层协议。使用 TCC，可以实现 PPP 到 ATM 和以太网到帧中继交叉连接等组合。此外，TCC 可用于创建第 2.5 层 VPN 和第 2.5 层电路。
考虑一个示例拓扑 （图 1），其中您可以使用瞻博网络路由器 B 作为 TCC 接口，在路由器 A 和路由器 C 之间配置全双工 2.5 层转换交叉连接。在此拓扑中，路由器 B 从从路由器 A 到达的帧中剥离所有 PPP 封装数据，并在将帧发送到路由器 C 之前添加 ATM 封装数据。所有第 2 层协商都将在互连路由器（路由器 B）上终止。
TCC 功能不同于标准第 2 层交换。TCC 仅交换第 2 层标头。不执行其他处理，例如标头校验和、生存时间 （TTL） 递减或协议处理。目前，IPv4、ISO 和 MPLS 支持 TCC。
仅承载 IPv4 流量的接口支持以太网 TCC。对于 8 端口、12 端口和 48 端口快速以太网 PIC，不支持 TCC 和扩展 VLAN CCC。对于 4 端口千兆以太网 PIC，不支持扩展 VLAN CCC 和扩展 VLAN TCC。
配置 VLAN TCC 封装
VLAN TCC 封装允许电路在转发路径的两端具有不同的介质。VLAN TCC 封装仅支持 TPID 0x8100。您必须在逻辑和物理接口层次结构级别包含配置语句。
从 Junos OS 20.1R1 版开始，聚合以太网接口支持 VLAN 转换交叉连接 （TCC） 封装。要配置 VLAN TCC 封装，您必须具有支持 VLAN TCC 封装的硬件的聚合以太网的成员链路。
MX 系列路由器不会对支持 VLAN TCC 封装的硬件的聚合接口的成员链路执行任何外部提交检查。
要配置 VLAN TCC 封装，请包含 语句并指定 选项：encapsulationvlan-tcc
[edit interfaces interface-name unit logical-unit-number] encapsulation vlan-tcc;
您可以在以下层次结构级别包含此语句：
[edit interfaces interface-name unit logical-unit-number ][edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]
此外，通过包含 和 语句来配置逻辑接口：proxyremote
proxy { inet-address; } remote { (inet-address | mac-address); }
您可以在以下层次结构级别包含这些语句：
[edit interfaces interface-name unit logical-unit-number family tcc][edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number family tcc]
代理地址是 TCC 路由器充当其代理的非以太网 TCC 邻居的 IP 地址。
远程地址是远程路由器的 IP 或 MAC 地址。该 语句提供从 TCC 交换路由器到以太网邻居的 ARP 功能。remote MAC 地址是以以太网邻接方的第 2 层物理地址。
在逻辑接口上配置 VLAN TCC 封装时，还必须在物理接口上指定灵活的以太网服务。要指定灵活的以太网服务，请在层次结构级别包含语句，并指定选项：encapsulation[edit interfaces interface-name]flexible-ethernet-services
[edit interfaces interface-name] encapsulation flexible-ethernet-services;
扩展 VLAN TCC 封装支持 TPID 0x8100和0x9901。扩展 VLAN TCC 在物理接口级别指定。配置后，该接口上的所有设备都必须使用 VLAN TCC 封装，并且不需要在逻辑接口上进行显式配置。
启用了 VLAN 标记的单端口千兆以太网、2 端口千兆以太网和 4 端口快速以太网 PIC 可以使用 VLAN TCC 封装。要在物理接口上配置封装，请在层次结构级别包含 语句 并指定 选项：encapsulation[edit interfaces interface-name]extended-vlan-tcc
[edit interfaces interface-name] encapsulation extended-vlan-tcc;
对于 VLAN TCC 封装，从 1 到 1024 的所有 VLAN ID 均有效。VLAN ID 0 保留用于标记帧的优先级。
扩展 VLAN TCC 在 4 端口千兆以太网 PIC 上不受支持。
配置 TCC 接口交换
要在两台路由器（A 和 C）之间配置全双工 2.5 层转换交叉连接，您可以将瞻博网络路由器（路由器 B）配置为 TCC 接口。以太网 TCC 封装提供用于互连 IP 流量的以太网广域电路。考虑路由器 A 到路由器 B 电路为 PPP 的拓扑 图 2 ，路由器 B 到路由器 C 电路接受携带标准 TPID 值的数据包。
如果流量从路由器 A 流向路由器 C，Junos OS 会去除传入数据包中的所有 PPP 封装数据，并在转发数据包之前添加以太网封装数据。如果流量从路由器 C 流向路由器 A，Junos OS 将从传入数据包中去除所有以太网封装数据，并在转发数据包之前添加 PPP 封装数据。
要将路由器配置为转换交叉连接接口：
要验证 TCC 连接，请在 TCC 路由器上使用 命令。show connections
CCC 概述
电路交叉连接 （CCC） 允许您配置两个电路之间的透明连接，其中电路可以是帧中继数据链路连接标识符 （DLCI）、异步传输模式 （ATM） 虚拟电路 （VC）、点对点协议 （PPP） 接口、Cisco 高级数据链路控制 （HDLC） 接口或 MPLS 标签交换路径 （LSP）。使用 CCC，来自源电路的数据包将被传送到目标电路，最多更改第 2 层地址。不会执行其他处理，例如标头校验和、生存时间 （TTL） 递减或协议处理。
QFX10000 系列交换机不支持 ATM 虚拟电路。
CCC 电路分为两类：逻辑接口，包括 DLCI、VC、虚拟局域网 （VLAN） ID、PPP 和 Cisco HDLC 接口以及 LSP。这两个电路类别提供三种类型的交叉连接：
第 2 层交换 — 逻辑接口之间的交叉连接提供本质上的第 2 层交换。您连接的接口必须属于同一类型。
MPLS 隧道 — 接口和 LSP 之间的交叉连接允许您通过创建使用 LSP 作为管道的 MPLS 隧道来连接两个相同类型的远程接口电路。
LSP 拼接 — LSP 之间的交叉连接提供了一种将两个标签交换路径（包括落在两个不同流量工程数据库区域中的路径）“拼接”在一起的方法。
对于第 2 层交换和 MPLS 隧道，交叉连接是双向的，因此在第一个接口上接收的数据包从第二个接口传输出去，而在第二个接口上收到的数据包从第一个接口传输出去。对于 LSP 拼接，交叉连接是单向的。
了解运营商间 VPN
VPN 服务提供商的客户可能是最终客户的服务提供商。以下是两种主要类型的载波至载波 VPN（如 RFC 4364 中所述）：
互联网服务提供商作为客户— VPN 客户是使用 VPN 服务提供商的网络连接其地理位置不同的区域网络的 ISP。客户不必在其区域网络中配置 MPLS。
VPN 服务提供商作为客户— VPN 客户本身就是向其客户提供 VPN 服务的 VPN 服务提供商。载波至载波 VPN 服务客户依靠骨干 VPN 服务提供商进行站点间连接。客户 VPN 服务提供商需要在其区域网络内运行 MPLS。

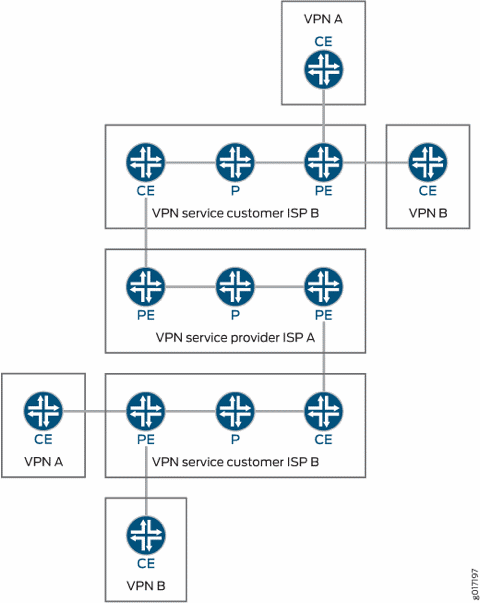

图 3 说明了用于载波至载波 VPN 服务的网络架构。
本主题涵盖以下内容：
互联网服务提供商作为客户
在这种类型的载波至载波 VPN 配置中，ISP A 将其网络配置为向 ISP B 提供互联网服务。ISP B 提供与需要互联网服务的客户的连接，但实际的互联网服务由 ISP A 提供。
这种类型的载波至载波 VPN 配置具有以下特征：
载波至载波 VPN 服务客户 （ISP B） 无需在其网络上配置 MPLS。
载波至载波 VPN 服务提供商 （ISP A） 必须在其网络上配置 MPLS。
还必须在载波至载波 VPN 服务客户和载波至载波 VPN 服务提供商的网络中连接在一起的客户边缘路由器和 PE 路由器上配置 MPLS。
VPN 服务提供商作为客户
VPN 服务提供商的客户本身可以是 VPN 服务提供商。在这种类型的配置（也称为分层或递归 VPN）中，客户 VPN 服务提供商的 VPN-IPv4 路由被视为外部路由，骨干 VPN 服务提供商不会将其导入其 VRF 表中。主干 VPN 服务提供商仅将客户 VPN 服务提供商的内部路由导入其 VRF 表中。
提供商 间 VPN 和运营商间 VPN 之间的异同如如 中所示。表 1
功能 |
ISP 客户 |
VPN 服务提供商客户 |
|---|---|---|
客户边缘设备 |
AS 边界路由器 |
PE 路由器 |
IBGP 会话 |
承载 IPv4 路由 |
携带带有关联标签的外部 VPN-IPv4 路由 |
客户网络内的转发 |
MPLS 是可选的 |
MPLS 是必需的 |
从 Junos OS 17.1R1 版开始的QFX10000交换机上都支持客户对 VPN 服务的支持。
了解提供商间和运营商间的 VPN
所有提供商间和运营商间 VPN 都具有以下特征：
每个提供商间或运营商的运营商 VPN 客户都必须区分内部和外部客户路由。
内部客户路由必须由 VPN 服务提供商在其 PE 路由器中维护。
外部客户路由仅由客户的路由平台承载，而不由 VPN 服务提供商的路由平台承载。
提供商间 VPN 和运营商间 VPN 之间的主要区别在于客户站点是属于同一 AS 还是属于不同的 AS：
提供商间 VPN — 客户站点属于不同的 AS。您需要配置 EBGP 以交换客户的外部路由。
了解载波间 VPN — 客户站点属于同一 AS。Understanding Carrier-of-Carriers VPNs您需要配置 IBGP 以交换客户的外部路由。
通常，VPN 层次结构中的每个服务提供商都需要在其 P 路由器中维护自己的内部路由，并在其 PE 路由器中维护其客户的内部路由。通过递归应用此规则，可以创建VPN层次结构。
以下是特定于提供商间和运营商间 VPN 的 PE 路由器类型的定义：
AS 边界路由器位于 AS 边界，负责处理进出 AS 的流量。
终端 PE 路由器是客户 VPN 中的 PE 路由器;它连接到最终客户站点的客户边缘路由器。
配置 BGP 以收集提供商间和运营商间 VPN 统计信息
您可以将 BGP 配置为收集提供商间和运营商间 VPN 的流量统计信息。
要将 BGP 配置为收集提供商间和运营商间 VPN 的流量统计信息，请包含以下 语句：traffic-statistics
traffic-statistics { file filename <world-readable | no-world-readable>; interval seconds; }
有关可包含此语句的层次结构级别的列表，请参阅此语句的摘要部分。
提供商间和运营商间 VPN 的流量统计信息仅适用于 IPv4。不支持 IPv6。
如果未指定文件名，则统计信息不会写入文件。但是，如果已在 BGP 配置中包含该 语句，则统计信息仍然可用，并且可以通过命令进行 访问。traffic-statisticsshow bgp group traffic-statistics group-name
要分别考虑来自每个客户的流量，必须为同一前缀向不同组中的对等路由器通告单独的标签。要启用单独的流量记帐，您需要在每个 BGP 组的配置中包含该 语句。per-group-label 通过包含此语句，将收集并显示统计信息，以考虑指定 BGP 组的对等方发送的流量。
如果在层次结构级别配置 语句，而不是为特定 BGP 组配置语句，则流量统计信息将与使用该 语句配置但未使用该 语句配置的所有 BGP 组共享。[edit protocols bgp family inet]traffic-statisticsper-group-label
要分别考虑来自每个客户的流量，请在每个 BGP 组的配置中包含该 语句：per-group-label
per-group-label;
有关可包含此语句的层次结构级别的列表，请参阅此语句的摘要部分。
下面显示了流量统计信息文件的输出示例：
Dec 19 10:39:54 Statistics for BGP group ext2 (Index 1) NLRI inet-labeled-unicast Dec 19 10:39:54 FEC Packets Bytes EgressAS FECLabel Dec 19 10:39:54 10.255.245.55 0 0 I 100160 Dec 19 10:39:54 10.255.245.57 0 0 I 100112 Dec 19 10:39:54 192.0.2.1 0 0 25 100080 Dec 19 10:39:54 192.0.2.2 0 0 25 100080 Dec 19 10:39:54 192.0.2.3 109 9592 25 100048 Dec 19 10:39:54 192.0.2.4 109 9592 25 100048 Dec 19 10:39:54 192.168.25.0 0 0 I 100064 Dec 19 10:39:54 Dec 19 10:39:54, read statistics for 5 FECs in 00:00:00 seconds (10 queries) for BGP group ext2 (Index 1) NLRI inet-labeled-unicast
使用第 2 层电路配置基于 MPLS 的 VLAN CCC
您可以将 802.1Q VLAN 配置为交换机上基于 MPLS 的第 2 层电路，以便使用第 2 层技术互连多个客户站点。
本主题介绍如何在标记的 VLAN 接口 （802.1Q VLAN） （而不是简单接口）上使用电路交叉连接 （CCC） 在 MPLS 网络中配置提供商边缘 （PE） 交换机。
您无需对 MPLS 网络中的现有提供商交换机进行任何更改即可支持此类配置。有关配置提供商交换机的信息，请参阅 在提供商交换机上配置 MPLS。
您可以通过 CCC 发送任何类型的流量，包括由其他供应商的设备生成的非标准桥接协议数据单元 （BPDU）。
如果将物理接口配置为带有 VLAN 标记且使用 vlan-ccc 封装，则无法将关联的逻辑接口配置为具有 inet 系列的接口。否则可能会导致逻辑接口丢弃数据包。
要使用 VLAN CCC 和基于 MPLS 的第 2 层电路配置 PE 交换机，请执行以下操作：
配置完一台 PE 交换机后，请按照相同的过程配置另一台 PE 交换机。
对于 EX 系列交换机，必须对其他 PE 交换机使用相同类型的交换机。
伪线客户端逻辑接口传输端的 VLAN CCC 封装概述
目前，Junos OS 不允许在同一伪线客户端物理接口下的多个逻辑接口上配置相同的 VLAN ID。为了支持 提供商边缘 （PE） 设备上的传输伪线服务 （PS） 接口上的封装，将取消此限制，您可以在多个逻辑接口上配置相同的 VLAN ID。vlan-ccc
在传输 PS 接口上进行配置 的主要原因是与网络中现有接入和聚合设备的互操作性。vlan-ccc 目前，Junos OS 支持 在传输 PS 接口上进行封装。ethernet-ccc 通常，在建立伪线连接时，接入设备会启动基于 VLAN 的伪线（也称为 VLAN 标记模式），PE 路由器会将以太网模式 VLAN 发出信号回接入设备。要建立这种类型的伪线连接，可以使用语句 。ignore-encapsulation-mismatch 但是，Junos OS 设备（接入设备）可能不支持该 语句，因此不会形成伪线连接。ignore-encapsulation-mismatch 当接入设备不支持该 语句时，您可以在节点之间配置 以形成伪线连接。ignore-encapsulation-mismatchvlan-ccc
转发数据路径不会随传输 PS 接口上的新 封装而更改，其行为与在传输 PS 接口上配置封装时 的行为类似。vlan-cccethernet-ccc 传输 PS 接口封装或解封装 WAN 端口上传输或接收的数据包上的外部第 2 层标头和 MPLS 标头。数据包的内部以太网或 VLAN 标头在伪线客户端服务逻辑接口上处理。您必须使用适当的 VLAN ID 或 VLAN 标记配置伪线客户端服务逻辑接口。
以下各节提供有关接入节点和聚合节点伪线配置的详细信息以及示例配置。
从接入节点进行伪线配置
这些伪线是使用接入节点中的 VLAN 设置的，适用于连接到接入路由器上配置的第 2 层电路的客户设备，以及具有客户 VLAN （C-VLAN） 的 PE 路由器。PE 路由器上的入口流量（来自接入节点端）是单个 VLAN 标记的（内部以太网标头），因此必须使用与连接到接入节点的 C-VLAN ID 对应的相同 VLAN ID 配置服务逻辑接口。

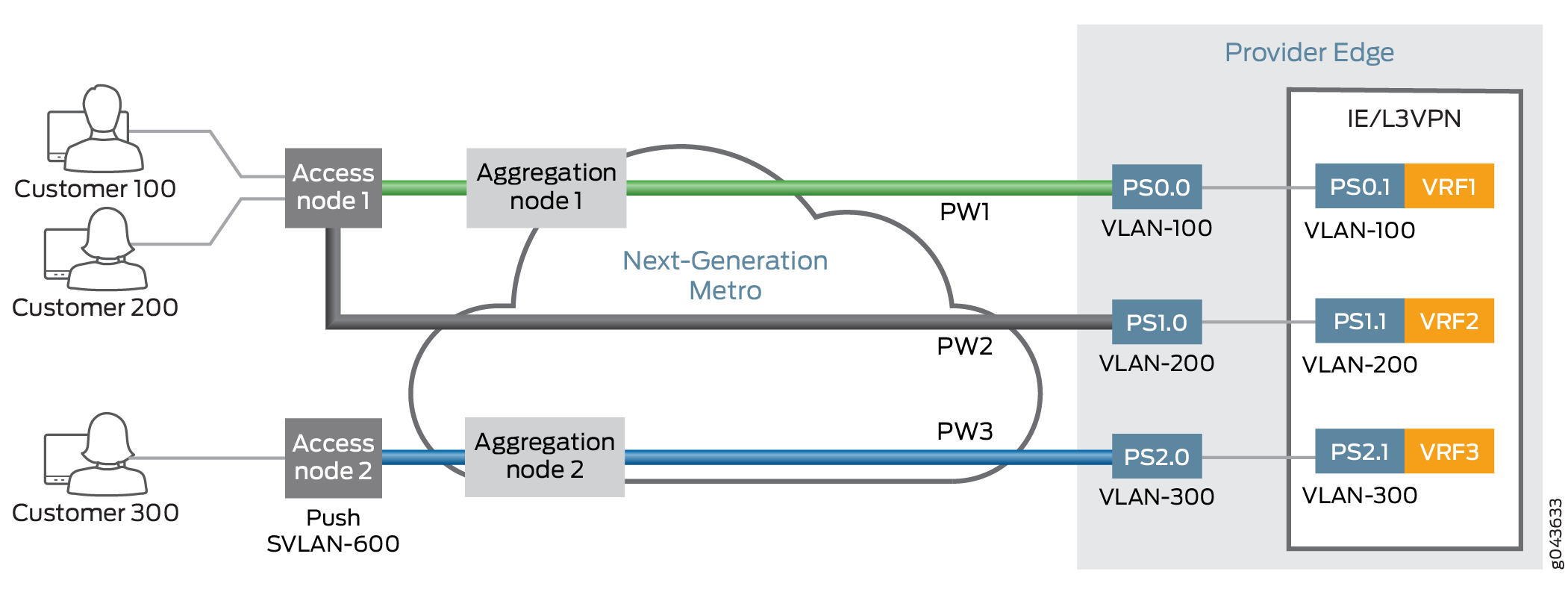

图 4 提供了来自访问节点（访问节点）的传输 PS 接口的详细信息。
以下示例显示了从接入节点在 PE 路由器上配置伪线客户端逻辑接口配置：
interfaces {
ps0 {
anchor-point lt-3;
unit 0 {
encapsulation VLAN-ccc;
VLAN ID 100;
}
unit 1 {
VLAN ID 100;
family inet;
}
}
}
来自聚合节点的伪线配置
在这种情况下，聚合节点处理堆叠 VLAN（也称为 Q-in-Q）。伪线源自聚合节点，终止于 PE 路由器。聚合节点推送服务 VLAN （S-VLAN） 标记，PE 路由器应在两个 VLAN 标记上运行 — 外部 VLAN 标记对应于一个 S-VLAN，内部 VLAN 标记对应于一个 C-VLAN。在 PE 路由器的传输 PS 接口上配置的 VLAN ID 必须与 S-VLAN 的 VLAN 标记匹配。在伪线客户端服务逻辑接口上，必须将外部 VLAN 标记配置为与 S-VLAN 匹配，并且必须将内部 VLAN 标记配置为与 C-VLAN 匹配。
图 5 提供来自聚合节点的传输 PS 接口的详细信息。
以下示例显示了聚合节点在 PE 路由器上配置伪线客户端逻辑接口配置：
interfaces {
ps0 {
anchor-point lt-3;
unit 0 {
encapsulation VLAN-ccc;
VLAN ID 500;
}
unit 1 {
VLAN tags {
outer 500;
inner 100;
}
}
unit 2 {
VLAN tags {
outer 500;
inner 200;
}
}
}
}
传输非标准 BPDU
CCC 协议（以及第 2 层电路和第 2 层 VPN）配置可以传输由其他供应商设备生成的非标准桥接协议数据单元 （BPDU）。这是所有受支持的 PIC 上的默认行为，不需要其他配置。
M320 和 T 系列路由器支持以下 PIC：
1 端口千兆以太网 PIC
2 端口千兆以太网 PIC
4 端口千兆以太网 PIC
10 端口千兆以太网 PIC
TCC概述
转换交叉连接 （TCC） 是一种交换概念，使您能够在各种第 2 层协议或电路之间建立互连。它类似于CCC。但是，CCC 要求瞻博网络路由器的每一端使用相同的第 2 层封装（例如 PPP 到 PPP 或帧中继到帧中继），而 TCC 使您能够互换连接不同类型的第 2 层协议。当您使用 TCC 时，可以组合使用诸如 PPP 到 ATM（请参阅 图 6）和以太网到帧中继连接。
可以通过TCC互连的第2层电路和封装类型是：
以太网
扩展 VLAN
PPP
HDLC
ATM
帧中继
TCC 的工作原理是在帧进入路由器时移除第 2 层标头，并在帧离开路由器之前在帧上添加不同的第 2 层标头。在 中 ，PPP 封装将从到达路由器 B 的帧中剥离，并在将帧发送到路由器 C 之前添加 ATM 封装。图 6
请注意，所有控制流量都将在互连路由器（路由器 B）处终止。流量控制器的示例包括用于 PPP 的链路控制协议 （LCP） 和网络控制协议 （NCP）、用于 HDLC 的激活以及用于帧中继的本地管理接口 （LMI）。
TCC 功能不同于标准第 2 层交换。TCC 仅交换第 2 层标头。不执行其他处理，例如标头校验和、TTL 递减或协议处理。TCC 仅支持 IPv4。
TCC 以太网接口上的地址解析协议 （APR） 数据包监管对版本 10.4 及更高版本有效。
您可以为接口交换和第 2 层 VPN 配置 TCC。有关将 TCC 用于虚拟专用网络 （VPN） 的详细信息，请参阅 用于路由设备的 Junos OS VPN 库。
使用 CCC 配置第 2 层交换交叉连接
第 2 层交换交叉连接将逻辑接口连接起来，形成本质上的第 2 层交换。您连接的接口必须属于同一类型。
图 7 说明了第 2 层交换交叉连接。在此拓扑中，路由器 A 和路由器 C 具有到路由器 B（瞻博网络路由器）的帧中继连接。电路交叉连接 （CCC） 允许您将路由器 B 配置为充当帧中继（第 2 层）交换机。
要将路由器 B 配置为帧中继交换机，请配置从路由器 A 到路由器 C 的通过路由器 B 的电路，从而有效地将路由器 B 配置为相对于这些路由器的帧中继交换机。此配置允许路由器 B 在路由器 A 和路由器 C 之间透明地交换数据包（帧），而不考虑数据包的内容或第 3 层协议。路由器 B 执行的唯一处理是将 DLCI 600 转换为 750。
例如，如果路由器 A 到路由器 B 和路由器 B 到路由器 C 电路是 PPP，则路由器 A 和路由器 C 之间会发生链路控制协议和网络控制协议交换。这些消息由路由器 B 透明地处理，允许路由器 A 和路由器 C 使用路由器 B 可能不支持的各种 PPP 选项（例如标头或地址压缩和身份验证）。同样，路由器 A 和路由器 C 交换激活状态，提供电路到电路的连接状态。
您可以在 PPP、Cisco HDLC、帧中继、以太网和 ATM 电路上配置第 2 层交换交叉连接。在单个交叉连接中，只能连接类似的接口。
要配置第 2 层交换交叉连接，必须在充当交换机的路由器（中的 路由器 B）上配置以下内容：图 7
- 为第 2 层交换交叉连接配置 CCC 封装
- 为第 2 层交换交叉连接配置 CCC 连接
- 为第 2 层交换交叉连接配置 MPLS
- 示例：配置第 2 层交换交叉连接
- 在 ACX5440 上配置第 2 层交换交叉连接
为第 2 层交换交叉连接配置 CCC 封装
要配置第 2 层交换交叉连接，请在充当交换机的路由器（中的 路由器 B）上配置 CCC 封装。图 7
不能在 CCC 接口上配置族;也就是说，不能在层次结构级别包含语句。family[edit interfaces interface-name unit logical-unit-number]
有关为第 2 层交换交叉连接配置封装的说明，请参阅以下部分：
- 为第 2 层交换交叉连接配置 ATM 封装
- 为第 2 层交换交叉连接配置以太网封装
- 为第 2 层交换交叉连接配置以太网 VLAN 封装
- 为第 2 层交换交叉连接配置聚合以太网封装
- 为第 2 层交换交叉连接配置帧中继封装
- 为第 2 层交换交叉连接配置 PPP 和 Cisco HDLC 封装
为第 2 层交换交叉连接配置 ATM 封装
对于 ATM 电路，请在配置虚拟电路 （VC） 时指定封装。通过包含以下语句，将每个 VC 配置为一个电路或常规逻辑接口：
at-fpc/pic/port {
atm-options {
vpi vpi-identifier maximum-vcs maximum-vcs;
}
unit logical-unit-number {
encapsulation encapsulation-type;
point-to-point; # Default interface type
vci vpi-identifier.vci-identifier;
}
}
您可以在以下层次结构级别包含这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
为第 2 层交换交叉连接配置以太网封装
对于以太网电路，请在语句中指定。ethernet-cccencapsulation 此语句配置整个物理设备。要使这些电路正常工作，还必须配置逻辑接口（单元 0）。
具有标准标记协议标识符 （TPID） 标记的以太网接口可以使用以太网 CCC 封装。在 M 系列多服务边缘路由器上，除 M320 外，单端口千兆以太网、双端口千兆以太网、四端口千兆以太网和四端口快速以太网 PIC 可以使用以太网 CCC 封装。在 T 系列核心路由器和 M320 路由器上，FPC2 中安装的单端口千兆以太网和双端口千兆以太网 PIC 可以使用以太网 CCC 封装。使用此封装类型时，只能配置 系列。ccc
fe-fpc/pic/port {
encapsulation ethernet-ccc;
unit 0;
}
您可以在以下层次结构级别包含这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
为第 2 层交换交叉连接配置以太网 VLAN 封装
以太网虚拟 LAN （VLAN） 电路可以使用或封装进行配置。vlan-cccextended-vlan-ccc 如果在物理接口上配置封装，则无法在逻辑接口上配置系列。extended-vlan-cccinet 只允许家庭入住 。ccc 如果在物理接口上配置 封装， 则逻辑接口上同时支持 和 系列。vlan-cccinetccc VLAN 模式下的以太网接口可以有多个逻辑接口。
对于封装类型 ，从 512 到 4094 的 VLAN ID 是为 CCC VLAN 保留的。vlan-ccc 对于封装类型，所有 VLAN ID 1 及更高版本均有效。extended-vlan-ccc VLAN ID 0 保留用于标记帧的优先级。
一些供应商使用专有的 TPID 0x9100和0x9901将 VLAN 标记的数据包封装到 VLAN-CCC 隧道中，以互连地理位置分散的城域以太网网络。通过配置 封装类型，瞻博网络路由器可以接受所有三个 TPID（0x8100、0x9100 和 0x9901）。extended-vlan-ccc
使用封装配置 以太网 VLAN 电路，如下所示：vlan-ccc
interfaces {
type-fpc/pic/port {
vlan-tagging;
encapsulation vlan-ccc;
unit logical-unit-number {
encapsulation vlan-ccc;
vlan-id vlan-id;
}
}
}
您可以在以下层次结构级别配置这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
使用封装语句配置 以太网 VLAN 电路，如下所示：extended-vlan-ccc
interfaces {
type-fpc/pic/port {
vlan-tagging;
encapsulation extended-vlan-ccc;
unit logical-unit-number {
vlan-id vlan-id;
family ccc;
}
}
}
您可以在以下层次结构级别配置这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
无论将封装 配置为还是 ，都必须通过包含 语句来启用 VLAN 标记。vlan-cccextended-vlan-cccvlan-tagging
为第 2 层交换交叉连接配置聚合以太网封装
您可以为 CCC 连接和第 2 层虚拟专用网络 （VPN） 配置聚合以太网接口。
配置了 VLAN 标记的聚合以太网接口可以配置多个逻辑接口。唯一可用于聚合以太网逻辑接口的封装是 。vlan-ccc 配置语句 时，VLAN ID 限制为 512 到 4094。vlan-id
没有 VLAN 标记配置的聚合以太网接口只能使用 封装进行配置。ethernet-ccc 接收到的所有未标记以太网数据包均基于 CCC 参数进行转发。
要为 CCC 连接配置聚合以太网接口，请在层次结构级别包含 以下语句 ：ae0[edit interfaces]
[edit interfaces]
ae0 {
encapsulation (ethernet-ccc | extended-vlan-ccc | vlan-ccc);
vlan-tagging;
aggregated-ether-options {
minimum-links links;
link-speed speed;
}
unit logical-unit-number {
encapsulation vlan-ccc;
vlan-id identifier;
family ccc;
}
}
通过聚合以太网接口配置 CCC 连接时，请注意以下限制：
如果在子链路之间配置了负载平衡，请注意，将使用不同的哈希密钥在子链路之间分发数据包。标准聚合接口配置了家族 inet。IP 版本 4 （IPv4） 哈希密钥（基于第 3 层信息）用于在子链路之间分配数据包。通过聚合以太网接口的 CCC 连接会改为配置家族 ccc。MPLS 散列密钥（基于目标媒体访问控制 [MAC] 地址）代替 IPv4 散列密钥用于在子链路之间分发数据包。
12 端口快速以太网 PIC 和 48 端口快速以太网 PIC 不支持扩展 VLAN-ccc 封装。
当聚合接口配置为 VLAN（使用 vlan-ccc 封装）时，Junos OS 不支持链路聚合控制协议 （LACP）。仅当聚合接口配置了以太网-ccc 封装时，才能配置 LACP。
有关如何配置聚合以太网接口的详细信息，请参阅 路由设备的 Junos OS 网络接口库。https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/config-guide-network-interfaces/network-interfaces.html
为第 2 层交换交叉连接配置帧中继封装
对于帧中继电路，请在配置 DLCI 时指定封装。将每个 DLCI 配置为一个电路或一个常规逻辑接口。常规接口的 DLCI 必须介于 1 到 511 之间。对于 CCC 接口，它必须从 512 到 4094。
interfaces {
type-fpc/pic/port {
unit logical-unit-number {
dlci dlci-identifier;
encapsulation encapsulation-type;
point-to-point; # Default interface type
}
}
}
您可以在以下层次结构级别配置这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
为第 2 层交换交叉连接配置 PPP 和 Cisco HDLC 封装
对于 PPP 和 Cisco HDLC 电路，请在语句中 指定封装。encapsulation 此语句配置整个物理设备。要使这些电路正常工作，必须配置逻辑接口（单元 0）。
interfaces type-fpc/pic/port {
encapsulation encapsulation-type;
unit 0;
}
您可以在以下层次结构级别配置这些语句：
[edit interfaces type-fpc/pic/port][edit logical-systems logical-system-name interfaces type-fpc/pic/port]
为第 2 层交换交叉连接配置 CCC 连接
要配置第 2 层交换交叉连接，请通过包含 语句来定义两个电路之间的连接。interface-switch 在充当交换机的路由器（中的 路由器 B）上配置此连接。图 7该连接将来自电路源的接口连接到通向电路目标的接口。指定接口名称时，请包含名称的逻辑部分，该部分对应于逻辑单元编号。交叉连接是双向的，因此在第一个接口上接收的数据包从第二个接口传输出去，而在第二个接口上收到的数据包从第一个接口传输出去。
interface-switch connection-name { interface interface-name.unit-number; interface interface-name.unit-number; }
您可以在以下层次结构级别包含此语句：
[edit protocols connections][edit logical-systems logical-system-name protocols connections]
为第 2 层交换交叉连接配置 MPLS
要使第 2 层交换交叉连接正常工作，您必须通过至少包含以下语句在路由器上启用 MPLS。此最低配置可在逻辑接口上启用用于交换交叉连接的 MPLS。
包括以下 语句：family mpls
family mpls;
您可以在以下层次结构级别配置此语句：
[edit interfaces interface-name unit logical-unit-number][edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]
然后，您可以在 MPLS 协议配置中指定此逻辑接口：
mpls { interface interface-name; # Required to enable MPLS on the interface }
您可以在以下层次结构级别配置这些语句：
[edit protocols][edit logical-systems logical-system-name protocols]
示例：配置第 2 层交换交叉连接

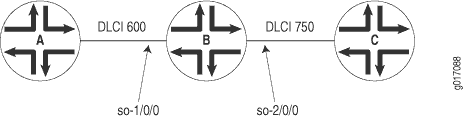

使用瞻博网络路由器路由器 B 作为虚拟交换机，在路由器 A 和路由器 C 之间配置全双工第 2 层交换交叉连接。请参阅和中的拓扑。图 8图 9
[edit]
interfaces {
so-1/0/0 {
encapsulation frame-relay-ccc;
unit 1 {
point-to-point;
encapsulation frame-relay-ccc;
dlci 600;
}
}
so-2/0/0 {
encapsulation frame-relay-ccc;
unit 2 {
point-to-point;
encapsulation frame-relay-ccc;
dlci 750;
}
}
}
protocols {
connections {
interface-switch router-a-to-router-c {
interface so-1/0/0.1;
interface so-2/0/0.2;
}
}
mpls {
interface all;
}
}
[edit]

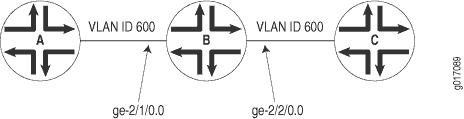

interfaces {
ge-2/1/0 {
vlan-tagging;
encapsulation vlan-ccc;
unit 0 {
encapsulation vlan-ccc;
vlan-id 600;
}
}
ge-2/2/0 {
vlan-tagging;
encapsulation vlan-ccc;
unit 0 {
encapsulation vlan-ccc;
vlan-id 600;
}
unit 1 {
family inet {
vlan-id 1;
address 10.9.200.1/24;
}
}
}
}
protocols {
mpls {
interface all;
}
connections {
interface-switch layer2-sw {
interface ge-2/1/0.0;
interface ge-2/2/0.0;
}
}
}
在 ACX5440 上配置第 2 层交换交叉连接
从 Junos OS 19.3R1 版开始，您可以使用某些型号将可用于ACX5448设备上交叉连接的硬件支持与第 2 层本地交换功能结合使用。有了这种支持，您就可以提供 EVP 和以太网虚拟专线 （EVPL） 服务。
支持具有以下转发模式的本地交换：
没有任何映射的 VLAN-CCC（逻辑接口级本地交换）。
具有以下 VLAN 映射的 VLAN-CCC（逻辑接口级本地交换）：
Push 0x8100.pushVLAN（QinQ 型）
交换0x8100.交换VLAN
聚合以太网 （AE） 静态接口。
AE 接口与 LACP，对所有活动模式进行负载平衡。
支持 AE 或 LAG 接口（一个非 AE 接口和其他 AE 接口）的本地交换端接口。
本地交换接口作为 AE 或 LAG 接口。
要在 ACX5448 设备上启用第 2 层本地交换，可以使用第 2 层电路的现有配置语句。举例来说
[edit protocols l2circuit]
local-switching {
interface interface1 {
end-interface interface3;
ignore-encapsulation-mismatch;
ignore-mtu-mismatch;
}
}
使用 CCC 配置 MPLS LSP 隧道交叉连接

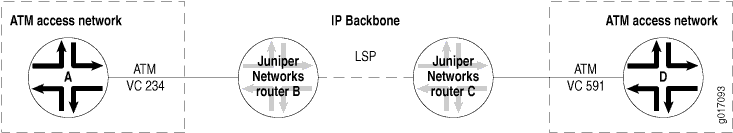

接口和 LSP 之间的 MPLS 隧道交叉连接允许您通过创建使用 LSP 作为管道的 MPLS 隧道来连接两个相同类型的远距离接口电路。中的 图 10 拓扑说明了 MPLS LSP 隧道交叉连接。在此拓扑中，两个独立的网络（在本例中为 ATM 接入网络）通过 IP 主干网连接。CCC 允许您在两个域之间建立 LSP 隧道。借助 LSP 隧道，您可以使用 MPLS LSP 将 ATM 流量从一个网络通过 SONET 主干网隧道传输到第二个网络。
当来自路由器 A （VC 234） 的流量到达路由器 B 时，它会被封装并放入 LSP 中，LSP 通过主干发送到路由器 C。在路由器 C 上，标签被移除，数据包被放置在 ATM 永久虚拟电路 （PVC） （VC 591） 上并发送到路由器 D。同样，来自路由器 D （VC 591） 的流量通过 LSP 发送到路由器 B，然后在 VC 234 上放置到路由器 A。
您可以在 PPP、思科 HDLC、帧中继和 ATM 电路上配置 LSP 隧道交叉连接。在单个交叉连接中，只能连接类似的接口。
使用 MPLS 隧道交叉连接支持 IS-IS 时，必须确保 LSP 的最大传输单元 （MTU） 除了与所连接技术关联的链路级别开销外，至少可以容纳 1492 个八位字节的 IS-IS 协议数据单元 （PDU）。
要使隧道交叉连接正常工作，边缘路由器（中的 路由器 A 和 D）上的 IS-IS 帧大小必须小于 LSP 的 MTU。图 11
帧大小值不包括帧检查序列 （FCS） 或分隔标志。
要确定支持 IS-IS 所需的 LSP MTU，请使用以下计算：
IS-IS MTU (minimum 1492, default 1497) + frame overhead + 4 (MPLS shim header) = Minimum LSP MTU
成帧开销因所使用的封装而异。下面列出了各种封装的 IS-IS 封装开销值：
ATM
AAL5 多路复用 - 8 字节 （RFC 1483）
VC 多路复用 - 0 字节
帧中继
多协议 - 2 字节（RFC 1490 和 2427）
VC 多路复用 - 0 字节
HDLC - 4 字节
PPP - 4 字节
VLAN - 21 字节 （802.3/LLC）
要使 IS-IS 在 VLAN-CCC 上工作，LSP 的 MTU 必须至少为 1513 字节（对于 1497 字节的 PDU，必须为 1518）。如果将快速以太网 MTU 的大小增加到默认值 1500 字节以上，则可能需要在干预设备上显式配置巨型帧。
要修改 MTU，请在层次结构级别配置逻辑接口家族时包含该语句。mtu[edit interfaces interface-name unit logical-unit-number encapsulation family] 有关设置 MTU 的详细信息，请参阅 路由设备的 Junos OS 网络接口库。https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/config-guide-network-interfaces/network-interfaces.html
要配置 LSP 隧道交叉连接，必须在域间路由器（中的 路由器 B）上配置以下内容：图 11
为 LSP 隧道交叉连接配置 CCC 封装
要配置 LSP 隧道交叉连接，必须在入口和出口路由器（中 分别为路由器 B 和路由器 C）上配置 CCC 封装。图 11
不能在 CCC 接口上配置族;也就是说，不能在层次结构级别包含语句。family[edit interfaces interface-name unit logical-unit-number]
对于 PPP 或 Cisco HDLC 电路，请包含 用于配置整个物理设备的语句。encapsulation 要使这些电路正常工作，必须在接口上配置逻辑单元 0。
type-fpc/pic/port {
encapsulation (ppp-ccc | cisco-hdlc-ccc);
unit 0;
}
您可以在以下层次结构级别包含这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
对于 ATM 电路，请在配置 VC 时通过包含以下语句来指定封装。对于每个 VC，您可以配置它是电路还是常规逻辑接口。
at-fpc/pic/port {
atm-options {
vpi vpi-identifier maximum-vcs maximum-vcs;
}
unit logical-unit-number {
point-to-point; # Default interface type
encapsulation atm-ccc-vc-mux;
vci vpi-identifier.vci-identifier;
}
}
您可以在以下层次结构级别包含这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
对于帧中继电路，请包含以下语句以在配置 DLCI 时指定封装。对于每个 DLCI，您可以配置它是电路还是常规逻辑接口。常规接口的 DLCI 必须在 1 到 511 范围内。对于 CCC 接口，它必须在 512 到 1022 范围内。
type-fpc/pic/port {
encapsulation frame-relay-ccc;
unit logical-unit-number {
point-to-point; # default interface type
encapsulation frame-relay-ccc;
dlci dlci-identifier;
}
}
您可以在以下层次结构级别包含这些语句：
[edit interfaces][edit logical-systems logical-system-name interfaces]
有关该 语句的详细信息，请参阅 路由设备的 Junos OS 网络接口库。encapsulationhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/config-guide-network-interfaces/network-interfaces.html
为 LSP 隧道交叉连接配置 CCC 连接
要配置 LSP 隧道交叉连接，请包含用于 定义入口和出口路由器（中 分别为路由器 B 和路由器 C）上两个电路之间的连接的语句。remote-interface-switch图 11 连接将来自电路源的接口或 LSP 连接到通向电路目标的接口或 LSP。指定接口名称时，请包含名称的逻辑部分，该部分对应于逻辑单元编号。要使交叉连接是双向的，必须在两个路由器上配置交叉连接。
remote-interface-switch connection-name { interface interface-name.unit-number; transmit-lsp label-switched-path; receive-lsp label-switched-path; }
您可以在以下层次结构级别包含这些语句：
[edit protocols connections][edit logical-systems logical-system-name protocols connections]
示例：配置 LSP 隧道交叉连接

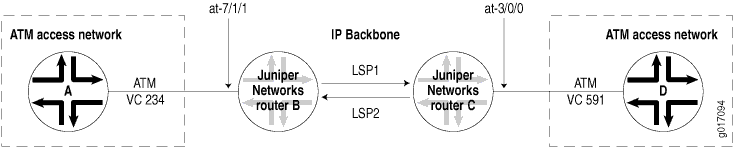

配置从路由器 A 到路由器 D 的全双工 MPLS LSP 隧道交叉连接，通过路由器 B 和路由器 C。请参见中的 拓扑。图 11
在路由器 B 上：
[edit]
interfaces {
at-7/1/1 {
atm-options {
vpi 1 maximum-vcs 600;
}
unit 1 {
point-to-point; # default interface type
encapsulation atm-ccc-vc-mux;
vci 1.234;
}
}
}
protocols {
connections {
remote-interface-switch router-b-to-router-c {
interface at-7/1/1.1;
transmit-lsp lsp1;
receive-lsp lsp2;
}
}
}
在路由器 C 上：
[edit]
interfaces {
at-3/0/0 {
atm-options {
vpi 2 maximum-vcs 600;
}
unit 2 {
point-to-point; # default interface type
encapsulation atm-ccc-vc-mux;
vci 2.591;
}
}
}
protocols {
connections {
remote-interface-switch router-b-to-router-c {
interface at-3/0/0.2;
transmit-lsp lsp2;
receive-lsp lsp1;
}
}
}
配置 TCC
本节介绍如何配置转换交叉连接 （TCC）。
要配置 TCC，必须在充当交换机的路由器上执行以下任务：
为第 2 层交换 TCC 配置封装
要配置第 2 层交换 TCC，请在充当交换机的路由器的所需接口上指定 TCC 封装。
您无法在 TCC 或 CCC 接口上配置标准协议家族。CCC 接口上仅允许使用 CCC 系列，TCC 接口上仅允许使用 TCC 系列。
对于以太网电路和以太网扩展 VLAN 电路，还必须配置地址解析协议 （ARP）。请参阅 为以太网和以太网扩展 VLAN 封装配置 ARP。
- 为第 2 层交换 TCC 配置 PPP 和 Cisco HDLC 封装
- 为第 2 层交换 TCC 配置 ATM 封装
- 为第 2 层交换 TCC 配置帧中继封装
- 为第 2 层交换 TCC 配置以太网封装
- 为第 2 层交换 TCC 配置以太网扩展 VLAN 封装
- 为以太网和以太网扩展 VLAN 封装配置 ARP
为第 2 层交换 TCC 配置 PPP 和 Cisco HDLC 封装
对于 PPP 和 Cisco HDLC 电路，请通过为语句指定 适当的值来配置整个物理设备的封装类型。encapsulation 要使这些电路正常工作，还必须配置 逻辑接口 。unit 0
encapsulation (ppp-tcc | cisco-hdlc-tcc); unit 0{...}
您可以在以下层次结构级别包含这些语句：
[edit interfaces interface-name][edit logical-systems logical-system-name interfaces interface-name]
为第 2 层交换 TCC 配置 ATM 封装
对于 ATM 电路，通过在虚拟电路 （VC） 配置中为语句指定适当的值 来配置封装类型。encapsulation 指定每个 VC 是一个电路还是一个常规逻辑接口。
atm-options {
vpi vpi-identifier maximum-vcs maximum-vcs;
}
unit logical-unit-number {
encapsulation (atm-tcc-vc-mux | atm-tcc-snap);
point-to-point;
vci vpi-identifier.vci-identifier;
}
您可以在以下层次结构级别包含这些语句：
[edit interfaces at-fpc/pic/port][edit logical-systems logical-system-name interfaces at-fpc/pic/port]
为第 2 层交换 TCC 配置帧中继封装
对于帧中继电路，通过在配置数据链路连接标识符 （DLCI） 时指定语句的值来配置封装类型。frame-relay-tccencapsulation 您可以将每个 DLCI 配置为一个电路或一个常规逻辑接口。常规接口的 DLCI 必须在 1 到 511 的范围内，但对于 TCC 和 CCC 接口，必须在 512 到 1022 的范围内。
encapsulation frame-relay-tcc; unit logical-unit-number { dlci dlci-identifier; encapsulation frame-relay-tcc; point-to-point; }
您可以在以下层次结构级别包含这些语句：
[edit interfaces interface-name][edit logical-systems logical-system-name interfaces interface-name]
为第 2 层交换 TCC 配置以太网封装
对于以太网 TCC 电路，通过指定语句的值来配置整个物理设备的封装类型。ethernet-tccencapsulation
还必须在 or 层次结构级别为远程地址和代理地址指定静态值。[edit interfaces interface-name unit unit-number family tcc][edit logical-systems logical-system-name interfaces interface-name unit unit-number family tcc]
远程地址与 TCC 交换路由器的以太网邻居相关联;在语句中 ，必须指定以太网邻接方的 IP 地址和媒体访问控制 （MAC） 地址。remote 代理地址与通过不同链路连接的TCC路由器的其他邻居相关联;在语句中 ，必须指定非以太网邻居的 IP 地址。proxy
您可以为 1 端口千兆以太网、2 端口千兆以太网、4 端口快速以太网和 4 端口千兆以太网 PIC 上的接口配置以太网 TCC 封装。
encapsulation ethernet-tcc; unit logical-unit-number { family tcc { proxy { inet-address ip-address; } remote { inet-address ip-address; mac-address mac-address; } } }
您可以在以下层次结构级别包含这些语句：
[edit interfaces (fe | ge)-fpc/pic/port][edit logical-systems logical-system-name interfaces (fe | ge)-fpc/pic/port]
对于以太网电路，还必须配置地址解析协议 （ARP）。请参阅 为以太网和以太网扩展 VLAN 封装配置 ARP。
为第 2 层交换 TCC 配置以太网扩展 VLAN 封装
对于以太网扩展 VLAN 电路，请通过指定语句的值来配置整个物理设备的封装类型。extended-vlan-tccencapsulation
您还必须启用 VLAN 标记。VLAN 模式下的以太网接口可以有多个逻辑接口。对于封装类型 ，从 0 到 4094 的所有 VLAN ID 都有效，最多 1024 个 VLAN。extended-vlan-tcc 与以太网电路一样，还必须在 或 层次结构级别指定代理地址和远程地址（请参见）。[edit interfaces interface-name unit logical-unit-number family tcc][edit logical-systems logical-system-name interfaces interface-name unit unit-number family tcc]为第 2 层交换 TCC 配置以太网封装
encapsulation extended-vlan-tcc; vlan-tagging; unit logical-unit-number { vlan-id identifier; family tcc; proxy { inet-address ip-address; } remote { inet-address ip-address; mac-address mac-address; } }
您可以在以下层次结构级别配置这些语句：
[edit interfaces interface-name][edit logical-systems logical-system-name interfaces interface-name]
对于以太网扩展 VLAN 电路，还必须配置地址解析协议 （ARP）。请参阅 为以太网和以太网扩展 VLAN 封装配置 ARP。
为以太网和以太网扩展 VLAN 封装配置 ARP
对于采用 TCC 封装的以太网和以太网扩展 VLAN 电路，还必须配置 ARP。由于 TCC 只是删除一个第 2 层标头并添加另一个，因此不支持动态 ARP 的默认形式;您必须配置静态 ARP。
由于在执行 TCC 交换的路由器上指定了远程地址和代理地址，因此必须将静态 ARP 语句应用于连接到 TCC 交换路由器的路由器的以太网类型接口。该 语句必须通过使用 TCC 交换路由器远端的不同于第 2 层协议来指定远程连接的邻居的 IP 地址和 MAC 地址。arp
arp ip-address mac mac-address;
您可以在以下层次结构级别包含此语句：
[edit interfaces interface-name unit logical-unit-number family inet address ip-address][edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number family inet address ip-address]
为第 2 层交换 TCC 配置连接
您必须在充当交换机的路由器上配置第 2 层交换 TCC 的两个电路之间的连接。该连接将来自电路源的接口连接到通向电路目标的接口。指定接口名称时，请包含名称的逻辑部分，该部分对应于逻辑单元编号。交叉连接是双向的，因此在第一个接口上接收的数据包从第二个接口传输，而在第二个接口上接收的数据包从第一个接口传输。
要为本地接口交换机配置连接，请包括以下语句：
interface-switch connection-name { interface interface-name.unit-number; } lsp-switch connection-name { transmit-lsp lsp-number; receive-lsp lsp-number; }
您可以在以下层次结构级别包含这些语句：
[edit protocols connections][edit logical-systems logical-system-name protocols connections]
要为远程接口交换机配置连接，请包括以下语句：
remote-interface-switch connection-name { interface interface-name.unit-number; interface interface-name.unit-number; transmit-lsp lsp-number; receive-lsp lsp-number; }
您可以在以下层次结构级别包含这些语句：
[edit protocols connections][edit logical-systems logical-system-name protocols connections]
为第 2 层交换 TCC 配置 MPLS
要使第 2 层交换 TCC 正常工作，您必须通过至少包含以下语句在路由器上启用 MPLS。此最低配置可在逻辑接口上启用用于交换交叉连接的 MPLS。
包括以下 语句：family mpls
family mpls;
您可以在以下层次结构级别配置此语句：
[edit interfaces interface-name unit logical-unit-number][edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]
然后，您可以在 MPLS 协议配置中指定此逻辑接口：
mpls { interface interface-name; # Required to enable MPLS on the interface }
您可以在以下层次结构级别配置这些语句：
[edit protocols][edit logical-systems logical-system-name protocols]
MPLS LSP 链路保护不支持 TCC。
CCC 和 TCC 平稳重启
CCC 和 TCC 平稳重启允许客户边缘 （客户边缘） 路由器之间的第 2 层连接平稳重启。这些第 2 层连接使用 or 语句进行配置。remote-interface-switchlsp-switch 由于这些 CCC 和 TCC 连接隐式依赖于 RSVP LSP，因此 CCC 和 TCC 的平稳重启使用 RSVP 平稳重启功能。
必须在 PE 路由器和 P 路由器上启用 RSVP 平稳重启，才能为 CCC 和 TCC 启用平稳重启。此外，由于 RSVP 用作信令标签信息的信令协议，因此相邻路由器必须使用帮助程序模式来协助执行 RSVP 重新启动过程。

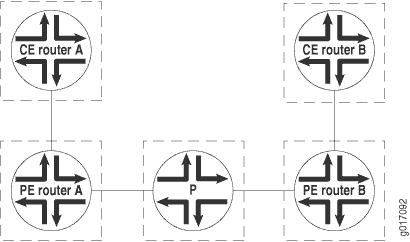

图 12 说明了在两个客户边缘路由器之间的 CCC 连接上如何正常重启。
PE 路由器 A 是从 PE 路由器 A 到 PE 路由器 B 的传输 LSP 的入口，也是从 PE 路由器 B 到 PE 路由器 A 的接收 LSP 的出口。在所有 PE 和 P 路由器上启用 RSVP 平稳重新启动后，PE 路由器 A 重新启动时会发生以下情况：
PE 路由器 A 保留与 CCC 路由（从 CCC 到 MPLS 以及从 MPLS 到 CCC 的路由）关联的转发状态。
客户边缘路由器之间的流量不会中断。
重新启动后，PE 路由器 A 将保留 PE 路由器 A 为其出口的 LSP（例如，接收 LSP）的标签。从 PE 路由器 A 到 PE 路由器 B 的传输 LSP 可以派生新的标签映射，但不会导致任何流量中断。
配置 CCC 和 TCC 平滑重启
要启用 CCC 和 TCC 正常重新启动，请包含以下 语句：graceful-restart
graceful-restart;
您可以在以下层次结构级别包含此语句：
[edit routing-options][edit logical-systems logical-system-name routing-options]
使用连接方法配置基于 MPLS 的 VLAN CCC（CLI 过程）
您可以使用 EX8200 和 EX4500 交换机将 802.1Q VLAN 配置为基于 MPLS 的连接，从而使用第 2 层技术互连多个客户站点。
本主题介绍如何在标记的 VLAN 接口 （802.1Q VLAN） （而不是简单接口）上使用电路交叉连接 （CCC） 在 MPLS 网络中配置提供商边缘 （PE） 交换机。
您无需对 MPLS 网络中的现有提供商交换机进行任何更改即可支持此类配置。有关配置提供商交换机的信息，请参阅 在 EX8200 和 EX4500 提供商交换机上配置 MPLS。
您可以通过 CCC 发送任何类型的流量，包括由其他供应商的设备生成的非标准桥接协议数据单元 （BPDU）。
如果将物理接口配置为带有 VLAN 标记且使用 vlan-ccc 封装，则无法将关联的逻辑接口配置为具有 inet 系列的接口。否则可能会导致逻辑接口丢弃数据包。
要使用 VLAN CCC 和基于 MPLS 的连接配置 PE 交换机，请执行以下操作：
为点对多点 LSP 配置 CCC 交换
您可以配置两个电路之间的电路交叉连接 （CCC），以将流量从接口切换到点对多点 LSP。此功能可用于处理组播或广播流量（例如，数字视频流）。
要为点对多点 LSP 配置 CCC 交换，请执行以下操作：
在入口提供商边缘 （PE） 路由器上，您可以将 CCC 配置为将流量从传入接口切换到点对多点 LSP。
在出口 PE 上，您可以将 CCC 配置为将流量从传入点到多点 LSP 切换到传出接口。
点对多点 LSP 的 CCC 连接是单向的。
有关点对多点 LSP 的详细信息，请参阅点 对多点 LSP 概述。
要为点对多点 LSP 配置 CCC 连接，请完成以下部分中的步骤：
在入口 PE 路由器上配置点对多点 LSP 交换机
要使用 CCC 交换机为入口 PE 路由器配置点对多点 LSP，请包含以下 语句：p2mp-transmit-switch
p2mp-transmit-switch switch-name { input-interface input-interface-name.unit-number; transmit-p2mp-lsp transmitting-lsp; }
您可以在以下层次结构级别包含该 语句：p2mp-transmit-switch
[edit protocols connections][edit logical-systems logical-system-name protocols connections]
switch-name 指定入口 CCC 交换机的名称。
input-interface input-interface-name.unit-number 指定入口接口的名称。
transmit-p2mp-lsp transmitting-lsp 指定传输点到多点 LSP 的名称。
在入口 PE 路由器上的点对多点 CCC LSP 交换机上配置本地接收器
除了将传入 CCC 接口配置为入口 PE 路由器上的点对多点 LSP 之外，您还可以通过将输出接口配置为本地接收器，配置 CCC 以将传入 CCC 接口上的流量切换到一个或多个传出 CCC 接口。
要配置输出接口，请在层次结构级别包含语句。output-interface[edit protocols connections p2mp-transmit-switch p2mp-transmit-switch-name]
[edit protocols connections]
p2mp-transmit-switch pc-ccc {
input-interface fe-1/3/1.0;
transmit-p2mp-lsp myp2mp;
output-interface [fe-1/3/2.0 fe-1/3/3.0];
}
您可以使用此语句将一个或多个输出接口配置为入口 PE 路由器上的本地接收器。
使用 、 和命令查看入口 PE 路由器上本地接收接口的详细信息。show connections p2mp-transmit-switch (extensive | history | status)show route ccc <interface-name> (detail | extensive)show route forwarding-table ccc <interface-name> (detail | extensive)
在出口 PE 路由器上配置点对多点 LSP 交换机
要在出口 PE 路由器上为点对多点 LSP 配置 CCC 交换机，请包含语句 。p2mp-receive-switch
p2mp-receive-switch switch-name { output-interface [ output-interface-name.unit-number ]; receive-p2mp-lsp receptive-lsp; }
您可以在以下层次结构级别包含此语句：
[edit protocols connections][edit logical-systems logical-system-name protocols connections]
switch-name 指定出口 CCC 交换机的名称。
output-interface [ output-interface-name.unit-number ] 指定一个或多个出口接口的名称。
receive-p2mp-lsp receptive-lsp 指定接受点对多点 LSP 的名称。
使用第 2 层 VPN 配置基于 MPLS 的 VLAN CCC（CLI 过程）
您可以将 802.1Q VLAN 配置为基于 MPLS 的第 2 层虚拟专用网络 （VPN），使用 EX8200 和 EX4500 交换机通过第 2 层技术互连多个客户站点。
本主题介绍如何在标记的 VLAN 接口 （802.1Q VLAN） （而不是简单接口）上使用电路交叉连接 （CCC） 在 MPLS 网络中配置提供商边缘 （PE） 交换机。
您无需对 MPLS 网络中的现有提供商交换机进行任何更改即可支持此类配置。有关配置提供商交换机的信息，请参阅 在 EX8200 和 EX4500 提供商交换机上配置 MPLS。
您可以通过 CCC 发送任何类型的流量，包括由其他供应商的设备生成的非标准桥接协议数据单元 （BPDU）。
如果将物理接口配置为带有 VLAN 标记且使用 vlan-ccc 封装，则无法将关联的逻辑接口配置为具有 inet 系列的接口。否则可能会导致逻辑接口丢弃数据包。
要使用 VLAN CCC 和基于 MPLS 的第 2 层 VPN 配置 PE 交换机，请执行以下操作：
配置完一台 PE 交换机后，请按照相同的过程配置另一台 PE 交换机。
对于其他 PE 交换机，必须使用相同类型的交换机。不能将一台 EX8200 用作一台 PE 交换机，而将一台 EX3200 或 EX4200 用作另一台 PE 交换机。
了解 MPLS 以太网（L2 电路）
MPLS 以太网允许通过 MPLS 透明地发送第 2 层 （L2） 以太网帧。MPLS 以太网使用隧道机制，通过支持 MPLS 的第 3 层核心传输以太网流量。它将以太网协议数据单元 （PDU） 封装在 MPLS 数据包内，并使用标签堆叠在 MPLS 网络中转发数据包 该技术已在服务提供商、企业和数据中心环境中得到应用。出于灾难恢复目的，数据中心托管在地理位置较远并使用 WAN 网络互连的多个站点中。
第 2 层电路类似于电路交叉连接 （CCC），不同之处在于可以通过两个提供商边缘 （PE） 路由器之间的单个标签交换路径 （LSP） 隧道传输多个第 2 层电路。相比之下，每个 CCC 都需要一个专用的 LSP。
数据中心中的 MPLS 以太网
出于灾难恢复目的，数据中心托管在地理位置较远并使用 WAN 网络互连的多个站点中。出于以下原因，这些数据中心之间需要 L2 连接：
通过光纤通道 IP （FCIP） 复制存储。FCIP 仅适用于同一广播域。
在站点之间运行动态路由协议。
支持将各个数据中心中托管的节点互连的高可用性群集。
另请参阅
通过 MPLS 配置以太网（第 2 层电路）
要通过 MPLS 实施以太网，必须在提供商边缘 （PE） 交换机上配置第 2 层电路。客户边缘 （CE） 交换机不需要特殊配置。提供商交换机要求在将接收和传输 MPLS 数据包的接口上配置 MPLS 和 LDP。
第 2 层电路类似于电路交叉连接 （CCC），不同之处在于可以通过两台 PE 交换机之间的单个标签交换路径 （LSP） 隧道传输多个第 2 层电路。相比之下，每个 CCC 都需要一个专用的 LSP。
本主题介绍如何配置 PE 交换机以支持基于 MPLS 的以太网。您必须在本地 PE （PE1） 和远程 PE （PE2） 交换机上配置接口和协议。接口配置因第 2 层电路是基于端口还是基于 VLAN 而异。
从 Junos OS 20.3R1 版开始，支持第 2 层电路，为第 2 层 VPN 和 VPWS 提供 LDP 信令。

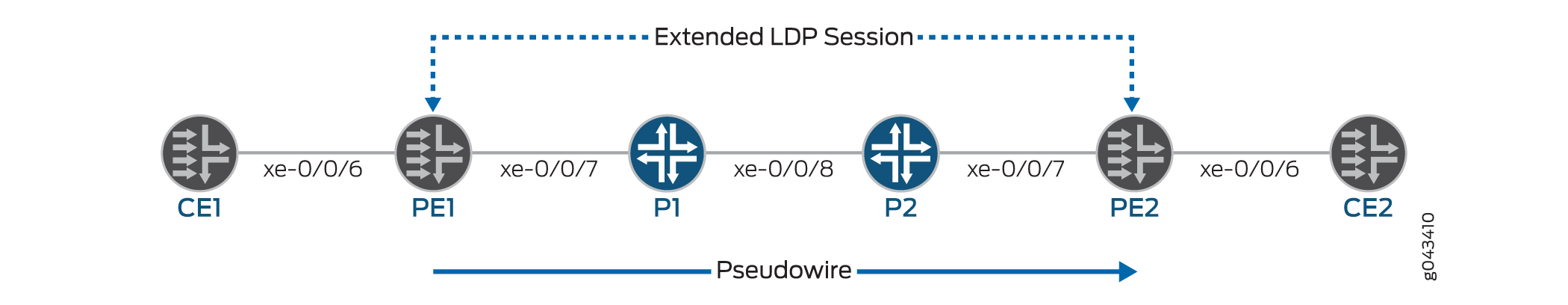

图 13 显示了第 2 层电路配置的示例。
本主题将本地 PE 交换机称为 PE1，将远程 PE 交换机称为 PE2。它还使用接口名称而不是变量来帮助阐明交换机之间的连接。交换机的环路地址配置如下：
-
PE1：10.127.1.1
-
PE2：10.127.1.2
在 QFX 系列和 EX4600 交换机上，面向 CE 的第 2 层电路接口不支持 AE 接口。
- 为基于端口的第 2 层电路（伪线）配置本地 PE 交换机
- 为基于端口的第 2 层电路（伪线）配置远程 PE 交换机
- 为基于 VLAN 的第 2 层电路配置本地 PE 交换机
- 为基于 VLAN 的第 2 层电路配置远程 PE 交换机
为基于端口的第 2 层电路（伪线）配置本地 PE 交换机
配置 MPLS 网络的 MTU（最大传输单位）至少比 LSP 将传输的最大帧大小大 12 个字节。如果入口 LSR 上的封装数据包大小超过 LSP MTU，则该数据包将被丢弃。如果出口 LSR 在 VC LSP 上收到长度（在弹出标签堆栈和排序控制字之后）超过目标第 2 层接口 MTU 的数据包，则该数据包也会被丢弃。
要为基于端口的第 2 层电路（伪线）配置本地 PE 交换机 （PE1）：
为基于端口的第 2 层电路（伪线）配置远程 PE 交换机
要为基于端口的第 2 层电路配置远程 PE 交换机 （PE2），请执行以下操作：
为基于 VLAN 的第 2 层电路配置本地 PE 交换机
要为基于 VLAN 的第 2 层电路配置本地 PE 交换机 （PE1），请执行以下操作：
为基于 VLAN 的第 2 层电路配置远程 PE 交换机
要为基于 VLAN 的第 2 层电路配置远程 PE 交换机 （PE2），请执行以下操作：
变更历史表
是否支持某项功能取决于您使用的平台和版本。 使用 Feature Explorer 查看您使用的平台是否支持某项功能。
