PTX10008站点准备概述

以下各节介绍了准备安装 PTX10008 路由器的场地的准则、规格和要求。

PTX10008 场地准备清单

表 1 中的清单总结了为PTX10008安装准备站点时需要执行的任务。

表 1：站点准备清单

✓

项目或任务

更多信息

环境

□

验证温度和湿度等环境因素是否不超过路由器容差。

PTX10008环境要求和规范

权力

□

测量外部电源与路由器安装地点之间的距离。



□

计算功耗和要求。

JNP10008-SF 交换矩阵的PTX10008电源规划 或 JNP10008-SF3 交换矩阵的PTX10008电源规划

架

□

验证您的机架是否满足路由器安装的最低要求。

PTX10008机架要求

□

规划机架位置，包括所需的空间间隙。

气流和硬件维护的PTX10008间隙要求

□

将机架固定在地板和建筑结构上。



电缆

□

获取电缆和连接器：

  • 根据计划配置确定所需的电缆数量。

  • 查看每根电缆允许的最大距离。根据要连接的硬件组件之间的距离选择电缆的长度。

PTX10008线卡支持的收发器列表位于 https://apps.juniper.net/hct/product/#prd=PTX10008。

□

规划电缆布线和管理。



□

 硬件升级

订购升级套件或单个组件。请参阅 PTX10008配置和升级选项。

PTX10008环境要求和规范

PTX10008 路由器必须安装在四柱机架中。它必须安置在干燥、清洁、通风良好和温度受控的环境中。

请遵循以下环境准则：

  • 现场必须尽可能无尘，因为灰尘会堵塞进气口和过滤器，降低路由器冷却系统的效率。

  • 保持环境气流以保持路由器的正常运行。如果气流受阻或受限，或者进气温度过高，路由器可能会过热，从而导致路由器温度监控器关闭设备以保护硬件组件。

表 2 提供了路由器正常运行所需的环境条件。

表 2：PTX10008环境公差

描述

宽容

高度

高达 6562 英尺（2000 米）时无性能降级。

相对湿度

确保在 5% 至 90% 的相对湿度范围内正常运行，非冷凝。

  • 确保在 5% 至 93% 的相对湿度范围内短期运行，非冷凝。

    注意：

    根据 NEBS GR-63-CORE，第 3 版中的定义，短期事件的持续时间最长可达 96 小时，但每年不超过 15 天。

温度

  • 确保在 32° F 至 104° F（0° C 至 40° C）的温度范围内正常运行。

    注意：

    当空气过滤器是新的时，正常运行的最高支持温度必须降低 3°C，当空气过滤器处于使用寿命结束时，必须降低 6°C。

  • 集装箱中的非工作储存温度：-40° F 至 158° F（-40° C 至 70° C）。

  • 短期作：23° F 至 155° F（—5° C 至 +50° C）。

    注意：

    根据 NEBS GR-63-CORE，第 3 版中的定义，短期事件的持续时间最长可达 96 小时，但每年不超过 15 天。

地震的

设计符合 NEBS GR-63-CORE，第 3 版的 Zone 4 抗震要求。
注意：

根据国家电气规范 ANSI/NFPA 70 第 110-16、110-17 和 110-18 条的规定，仅在限制访问区域（例如专用机房和设备柜）安装 PTX10008 路由器。

PTX10008 一般网站准则

高效的设备运行需要适当的场地规划和维护，以及设备、机架或机柜（如果使用）和配线间的正确布局。

要为您的设备规划和创建可接受的作环境，并防止由环境引起的设备故障：

  • 保持机箱周围区域没有灰尘和导电材料，例如金属薄片。

  • 遵循规定的气流指南，以确保冷却系统正常运行，并且其他设备的废气不会吹入设备的进气口。

  • 遵循规定的静电放电 （ESD） 预防程序，以防止损坏设备。随着时间的推移，静电放电会导致组件完全或间歇性失效。

  • 将设备安装在安全区域，以便只有授权人员才能访问设备。

另见

PTX10008站点电气接线指南

表 3 描述了在现场规划电线时必须考虑的因素。

谨慎：

提供适当的接地和屏蔽环境以及使用电浪涌抑制装置尤为重要。
表 3：现场电气接线指南

站点接线因子

指引

信号传输限制

为确保信令发挥最佳功能，请执行以下作：

  • 正确安装电线。

    安装不当的电线会发出无线电干扰。

  • 不要超过建议的距离或在建筑物之间传递电线。

    如果电线超过建议的距离或电线在建筑物之间通过，雷击造成的损坏的可能性就会增加。

  • 屏蔽所有导体。

    由闪电引起的电磁脉冲 （EMP） 会损坏未屏蔽的导体并损坏电子设备。

射频干扰 （RFI）

要减少或消除现场接线产生的 RFI 排放：

  • 使用接地导体分布良好的双绞线电缆。

  • 如果必须超过建议的距离，请在适用的情况下，为每个数据信号使用带有一根接地导体的高质量双绞线电缆。

电磁兼容性 （EMC）

提供适当接地和屏蔽的环境，并使用电浪涌抑制装置。

强电磁干扰源 （EMI） 可造成以下损坏：

  • 设备中的信号驱动器和接收器被破坏。

  • 由于电涌通过线路传导到设备中而导致的电气危险。

提示：

如果您的站点容易受到 EMC 问题的影响，尤其是来自闪电或无线电发射器的问题，您可能需要寻求专家建议。
警告：

设备或子组件的建筑物内端口仅适用于连接到建筑物内或未暴露的布线或电缆。设备或子组件的建筑物内端口不得以金属方式连接到连接到 OSP 或其接线的接口。这些接口仅设计用作建筑物内接口（GR-1089-CORE 中所述的 2 类或 4 类端口），并且需要与裸露的 OSP 电缆隔离。添加初级保护器不足以将这些接口以金属方式连接到 OSP 接线。

PTX10008机架要求

PTX10008 路由器机箱设计为安装在四柱机架中。

机架要求包括：

  • 机架类型

  • 机架安装套件孔间距

  • 机架尺寸和强度

  • 与建筑结构的机架连接

表 4 提供了 PTX10008 路由器的机架要求和规格。

表 4：PTX10008的机架要求

机架要求

指引

机架类型：四柱

使用四柱机架，提供以 1 U（1.75 英寸或 4.45 厘米）为增量的支架孔或孔图案，并满足支撑重量的尺寸和强度要求。

U 是电子工业协会发布的 机柜、机架、面板和相关设备 （文档编号 EIA-310-D）中定义的标准机机架单元。

如果出现以下情况，则可以在四柱机架底部堆叠三台 PTX10008 路由器：

  • 机架为 42 U 或更高。

  • 机架满足支撑重量的强度要求。

  • 该设施可以提供足够的电力和冷却。

机架安装套件孔间距

机架安装套件中的孔间距为 1 U（1.75 英寸或 4.45 厘米），因此路由器可以安装在提供以该距离间隔的孔的任何机架中。

机架尺寸和强度

  • 确保机架符合 19 英寸的标准。电子工业协会发布的 机柜、机架、面板和相关设备 （文档编号 EIA-310–D）中定义的宽机架。

  • 使用由四部分 组成的设备工程 （EE） 中定义的标准机架长度之一;欧洲电信 标准协会 （http://www.etsi.org） 发布的欧洲设备规范电信标准（文档编号 ETS 300 119-1 至 119-4）。

    • 23.62 英寸（600 毫米）

    • 30.0 英寸（762毫米）

    • 31.5 英寸（800 毫米）

  • 确保机架导轨的间距足够大，以适应路由器机箱的外部尺寸。法兰的外边缘将机箱宽度延伸到 19 英寸。（48.26 厘米）。

  • 确保机架足够坚固，足以支撑路由器和电缆的重量。

  • 确保导轨和相邻机架的间距允许路由器和机架周围有适当的间隙。请参阅 气流和硬件维护的PTX10008间隙要求。

机架与建筑结构的连接

  • 将机架固定在建筑物结构上。

  • 如果您所在的地理区域可能发生地震，请将机架固定在地板上。

  • 将机架固定在天花板以及墙壁或地板上，以获得最大的稳定性。

气流和硬件维护的PTX10008间隙要求

在规划PTX10008路由器安装场地时，必须在已安装的机箱周围留出足够的间隙，以便进行冷却和维护。参见图 1 和 图 2 了解PTX10008间隙的顶视图。

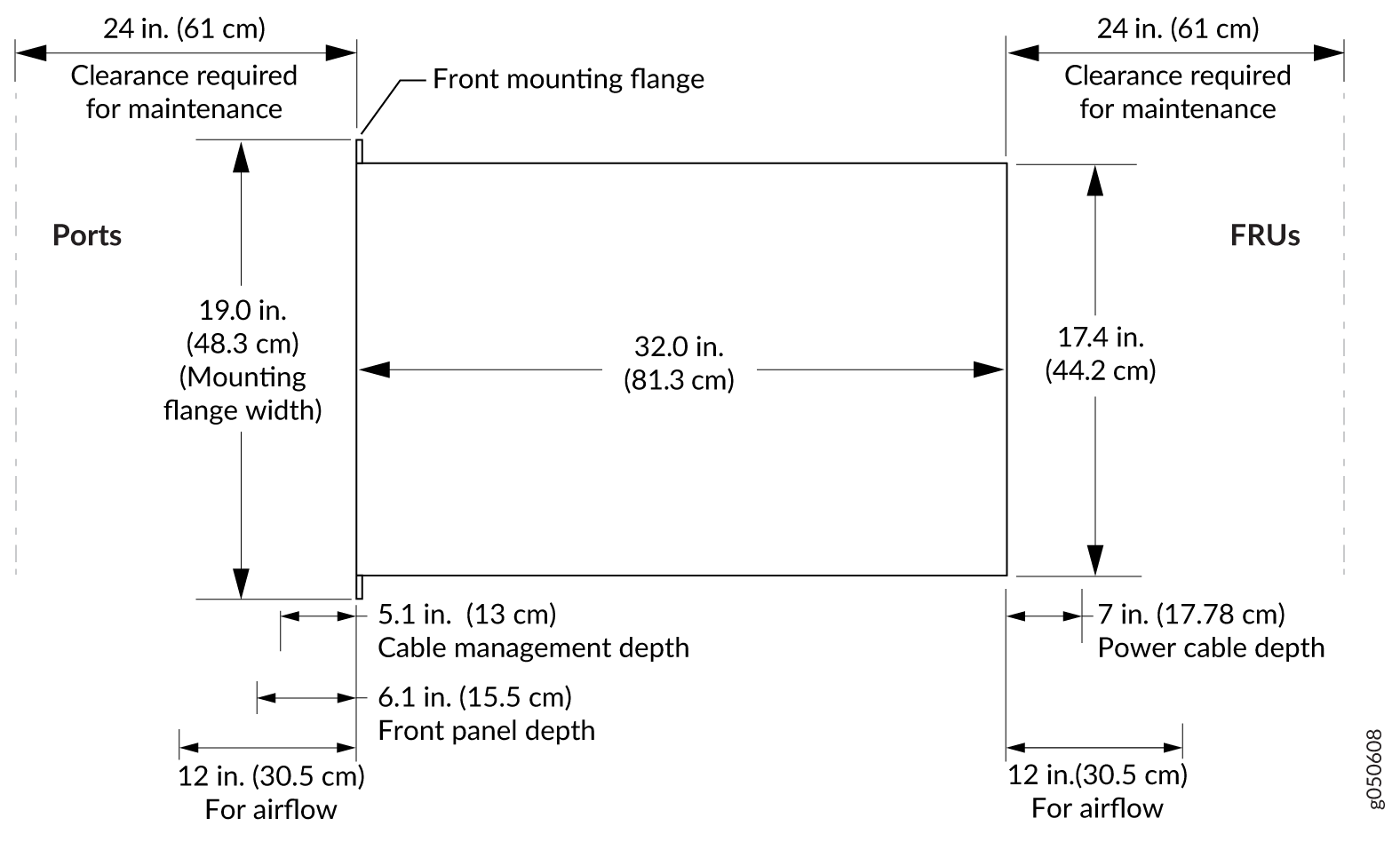

图 1：带 JNP10008-FAN 的 PTX10008 机箱的气流和硬件维护的间隙要求 Clearance Requirements for Airflow and Hardware Maintenance for a PTX10008 Chassis with JNP10008-FAN

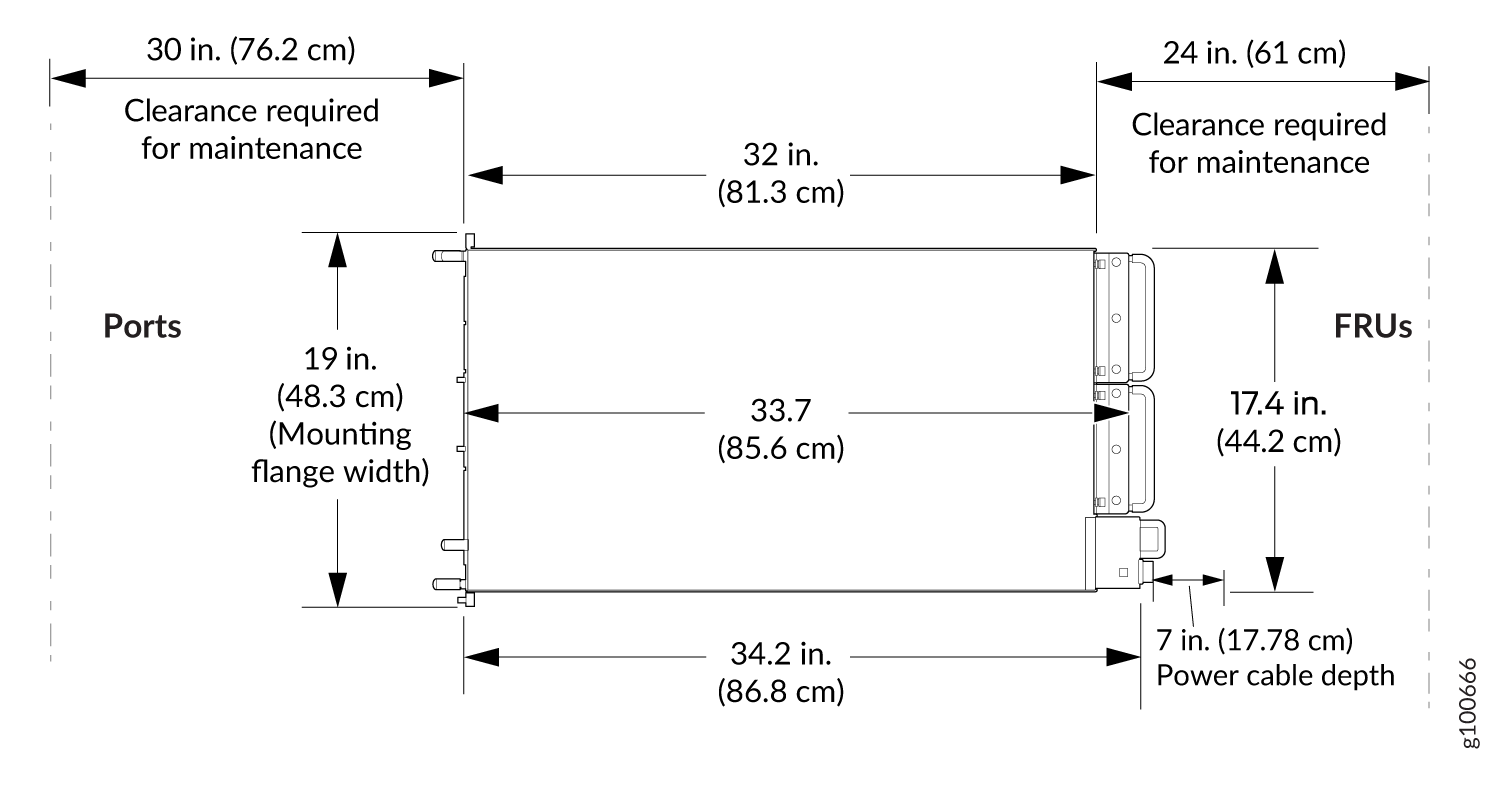

图 2：带有 JNP10008-FAN2 或 JNP10008-FAN3 的PTX10008的气流和硬件维护的间隙要求 Clearance Requirements for Airflow and Hardware Maintenance for a PTX10008 with JNP10008-FAN2 or JNP10008-FAN3
注意：

JNP10K-FAN2 风扇托架的深度为 85.6 厘米（33.7 英寸），JNP10K8-FAN3 风扇托架的深度为 86.1 厘米（33.9 英寸）。

对于 JNP10K-PWR-AC3 电源，总深度为 36 英寸。（91.44 厘米）而不是 34.2 英寸。电源线深度为 6 英寸。（15.24 厘米）而不是 7 英寸。

请遵循以下准则：

  • 为使冷却系统正常运行，机箱周围的气流必须不受限制。请参阅 PTX10008冷却系统和气流 ，了解有关通过机箱的气流的更多信息。

  • 如果您将PTX10008与其他设备一起安装在机架中，请确保其他设备的废气不会吹入机箱的进气口。

  • 至少留出 24 英寸。PTX10008前后（61 厘米），供维修人员拆卸和安装硬件组件。要符合 NEBS GR-63 标准，请至少允许 30 英寸。（76.2 厘米）在机架前面和 24 英寸。（61 厘米）在机架后面。
