PTX10004电源规划

使用本主题中的信息计算PTX10004的功耗，并规划配置的功率要求。

PTX10004组件的电源要求

表 1 列出了 PTX10004 路由器在典型电压条件和光学器件下不同硬件组件的功率要求。有关机箱配置的电源要求，请参阅 计算 PTX10004 路由器的电源要求。

注意：

电源管理系统会考虑 表 1 中标题为“默认考虑的电源”列中的值，以确定安装新组件时的电源需求。您可以使用 no-power-budget 命令禁用默认电源管理。
表 1：PTX10004组件的电源要求

元件

描述

功率要求（瓦特）

在 25° C 时

在 46° C 时

考虑的默认功率

JNP10004-SF3

PTX10004 SIB

325 瓦

350 瓦

375 瓦

JNP10004-FAN2

PTX10004风扇托架

450 瓦

650 瓦

650 瓦

JNP10004-FAN3

PTX10004风扇托架

450 瓦

650 瓦

650 瓦

JNP10K-RE1-E

PTX10004增强型 RCB

100 瓦

150 瓦

200 瓦

PTX10K-LC1201-36CD

36 端口 QSFP56-DD 线卡（无光纤收发器）

如果路由器中安装了 Junos OS 演化版 21.4 或更低版本

2360 瓦

976 瓦

1008 瓦

如果路由器安装了 Junos OS 演化版 22.1 或更高版本

918 瓦

948 瓦

PTX10K-LC1202-36MR

36 端口线卡（32 个 100GbE 端口和 4 个 400GbE 端口）。

740 瓦

750 瓦

1150 瓦

计算 PTX10004 路由器的功率要求

使用 功耗计算器 或本主题中的信息可以计算 PTX10004 配置的功率要求以及不同 PTX10004 路由器配置所需的电源数量。

谨慎：

为确保电量充足并避免发出电源告警，我们建议您始终在路由器中保持 n +1 电源。立即更换故障电源，以防止意外故障。

如果在运行中的路由器中安装了新的线卡，则当增加的电源需求超过总可用功率（包括冗余电源）时，电源管理不会为线卡供电。如果使用冗余电源为线卡供电，则会发出轻微告警，如果情况未得到纠正，则会成为主要告警。
注意：

本主题中的计算表示需要为 PTX10004 路由器配置预算的最大功率要求。路由器的实际功耗将小于此处显示的计算结果，并且会因路由器的硬件和软件配置、通过线卡的流量以及环境变量（如室温）而异。

在开始这些计算之前：

本主题介绍以下任务：

如何计算PTX10004配置的功耗

使用以下过程确定需要提供给路由器的最大功率。要计算最大系统功耗，首先要确定所有路由器组件的总最大内部功率要求，然后将此结果除以电源输出功率。

注意：

本主题中的计算表示需要为 PTX10004 路由器配置预算的最大功率要求。路由器的实际功耗将小于此处显示的计算结果，并且会因路由器的硬件和软件配置、通过线卡的流量以及环境变量（如室温）而异。

要计算最大系统功耗：

  1. 确定基本机箱组件（即线卡以外的组件）的最大功耗。如果您的路由器配置为标准基本配置或冗余配置，请使用表 2。
    表 2：标准配置的机箱功耗

    机箱组件

    BASE3 配置

    PREM2 配置

    PREM3 配置

    风扇托架

    1300 瓦

    1300 瓦

    1300 瓦

    RCB

    150 瓦

    300 瓦

    300 瓦

    同胞

    1125 瓦

    1500 瓦

    2250 瓦

    Total

    2500 W

    3000 W

    3700 W
  2. 通过将每个线卡的功率要求相加，计算整个路由器的最大内部功耗。线卡所需功率图表请参见表 3。
    表 3：线卡功耗

    线卡数量

    PTX10K-LC1201-36CD

    1

    2360 瓦

    2

    4720 瓦

    3

    7080 瓦

    4

    9440 瓦

    例如，对于具有三个 PTX10K-LC1201-36CD 线卡的PTX10004，最大功耗为：

    = 3（PTX10K-LC1201-36CD 消耗的功率，单位：瓦特）

    = 3 （1775 瓦）

    = 5325 瓦

  3. 将步骤 1 的功耗和步骤 2 的总线卡功耗相加。

    要继续上一示例，请将两个 PTX10K-LC1201-36CD 线卡的瓦数添加到 PREM2 配置中。

    （5325 瓦）+ （3000 瓦）

    = 需要 8325 W

如何计算PTX10004配置所需的电源数量

PTX10004路由器的最低功率配置为三个电源。但是，使用计算出的最小功率配置并不能阻止系统发出电源告警。为确保不会在机箱满载时记录电源告警，必须将路由器配置为双馈电和大功率设置。

要计算最低路由器配置所需的电源数量，请执行以下作：

  1. 确定电源的可用功率。JNPR10K-PWR-AC2 和 JNPR10K-PWR-DC2 电源在面板上有一组三个 DIP 开关，允许您将电源配置为高功率 （30 A） 或低功率 （20 A） 输入模式。JNPR10K-PWR-AC3 电源的面板上有一组 5 个 DIP 开关，允许您将电源配置为高功率 （30 A） 或低功率 （20 A） 输入模式。JNPR10K-PWR-DC3 电源的面板上有一组五个 DIP 开关，允许您将电源配置为高功率 （80 A） 或低功率 （60 A） 输入模式。 表 4、 表 5、 表 6 和 表 7 显示了已安装电源的可用功率。
    表 4：可用总功率

    电源模块型号

    仅使用一个电源

    带两个电源

    配备三个电源

    JNP10K-PWR-AC3 双馈电功率 （30-A） 设置

    2,500 瓦

    10,000 瓦

    那

    JNP10K-PWR-AC3 双馈电功率 （20-A） 设置

    那

    12,000 瓦

    23,400 瓦

    JNP10K-PWR-AC2 双路馈电，高功率 （30-A） 设置

    —

    11,000 瓦

    16,500 瓦

    JNP10K-PWR-AC2 单路馈电，高功率 （30-A） 设置

    —

    10,000 瓦

    15,000 瓦

    JNP10K-PWR-AC2，双路馈电，低功耗 （20-A） 设置

    —

    6,000 瓦

    9,000 瓦

    JNP10K-PWR-AC2，单路馈电，低功耗 （20-A） 设置

    —

    5,400 瓦

    8,100 瓦

    JNP10K-PWR-DC2 双路馈电，高功率 （80-A） 设置

    —

    11,000 瓦

    16,500 瓦

    JNP10K-PWR-DC2 双路馈电，低功耗 （60-A） 设置

    —

    8,800 瓦

    13,200 瓦

    JNP10K-PWR-DC2 单路馈电，高功率 （80-A） 设置

    —

    5,500 瓦

    8,250 瓦

    JNP10K-PWR-DC2 单路馈电，低功耗 （60-A） 设置

    —

    4,400 瓦

    6,600 瓦
    表 5：JNP10K-PWR-AC2 和 JNP10K-PWR-DC2 电源的电源电压设置

    INP0（开关 1）

    INP1（开关 2）

    H/L（高输入/低输入开关 3）

    输出功率

    JNP10K-PWR-AC2

    上

    上

    开（高 30 A）

    5500 瓦

    上

    上

    关闭（低 20 A）

    3000 瓦

    上

    关闭

    开（高 30 A）

    5000 瓦

    关闭

    上

    开（高 30 A）

    5000 瓦

    上

    关闭

    关闭（低 20 A）

    2700 瓦

    关闭

    上

    关闭（低 20 A）

    2700 瓦

    JNP10K-PWR-DC2

    上

    上

    开（高 80 安）

    5500 瓦

    上

    上

    关闭（低 60 安培）

    4400 瓦

    上

    关闭

    开（高 80 安）

    2750 瓦

    关闭

    上

    开（高 80 安）

    2750 瓦

    上

    关闭

    关闭（低 60 安培）

    2200 瓦

    关闭

    上

    关闭（低 60 安培）

    2200 瓦
    注意：

    如果任何 JNP10K-PWR-AC2 电源设置为 20 A，则无论其他电源是否设置为 30 A，系统中安装的所有电源的功率预算均变为 20 A。此设计是为了防止设置为 20 A 的电源过载。有关设置 DIP 开关的详细信息，请参见 表 2 。
    表 6：JNP10K-PWR-AC3 电源的电源电压设置

    INP-A0（开关 0）

    INP-A1（开关 1）

    INP-B0（开关 2）

    INP-B1（开关 3）

    开关 4（高输入 20 A/低输入 15 A）

    输出功率

    15-安培

    关闭

    关闭

    关闭

    上

    关闭 （15 A）

    2500 瓦

    关闭

    关闭

    上

    关闭

    关闭 （15 A）

    2500 瓦

    关闭

    关闭

    上

    上

    关闭 （15 A）

    5000 瓦

    关闭

    上

    关闭

    关闭

    关闭 （15 A）

    2500 瓦

    关闭

    上

    关闭

    上

    关闭 （15 A）

    5000 瓦

    关闭

    上

    上

    上

    关闭 （15 A）

    7500 瓦

    关闭

    上

    上

    关闭

    关闭 （15 A）

    5000 瓦

    上

    关闭

    关闭

    关闭

    关闭 （15 A）

    2500 瓦

    上

    关闭

    关闭

    上

    关闭 （15 A）

    5000 瓦

    上

    关闭

    上

    关闭

    关闭 （15 A）

    5000 瓦

    上

    关闭

    上

    上

    关闭 （15 A）

    7500 瓦

    上

    上

    关闭

    关闭

    关闭 （15 A）

    5000 瓦

    上

    上

    关闭

    上

    关闭 （15 A）

    7500 瓦

    上

    上

    上

    关闭

    关闭 （15 A）

    7500 瓦

    上

    上

    上

    上

    关闭 （15 A）

    7800 瓦

    20-安培

    关闭

    关闭

    关闭

    上

    开 （20 A）

    3000 瓦

    关闭

    关闭

    上

    关闭

    开 （20 A）

    3000 瓦

    关闭

    关闭

    上

    上

    开 （20 A）

    6000 瓦

    关闭

    上

    关闭

    关闭

    开 （20 A）

    3000 瓦

    关闭

    上

    关闭

    上

    开 （20 A）

    6000 瓦

    关闭

    上

    上

    关闭

    开 （20 A）

    6000 瓦

    关闭

    上

    上

    上

    开 （20 A）

    7800 瓦

    上

    关闭

    关闭

    关闭

    开 （20 A）

    3000 瓦

    上

    关闭

    关闭

    上

    开 （20 A）

    6000 瓦

    上

    关闭

    上

    关闭

    开 （20 A）

    6000 瓦

    上

    关闭

    上

    上

    开 （20 A）

    7800 瓦

    上

    上

    关闭

    关闭

    开 （20 A）

    6000 瓦

    上

    上

    关闭

    上

    开 （20 A）

    7800 瓦

    上

    上

    上

    关闭

    开 （20 A）

    7800 瓦

    上

    上

    上

    上

    开 （20 A）

    7800 瓦
    注意：

    如果任何 JNP10K-PWR-AC3 电源设置为 15 A，则无论其他电源是否设置为 20 A，系统中安装的所有电源的功率预算都变为 15 A。此设计是为了防止设置为 15 A 的电源过载。
    表 7：JNP10K-PWR-DC3 电源的电源电压设置

    INP-A0（开关 0）

    INP-A1（开关 1）

    INP-B0（开关 2）

    INP-B1（开关 3）

    开关 4（低输入 60 A/高输入 80 A）

    输出功率

    60 安培

    关闭

    关闭

    关闭

    上

    关闭 （60 A）

    2200 瓦

    关闭

    关闭

    上

    关闭

    关闭 （60 A）

    2200 瓦

    关闭

    关闭

    上

    上

    关闭 （60 A）

    4400 瓦

    关闭

    上

    关闭

    关闭

    关闭 （60 A）

    2200 瓦

    关闭

    上

    关闭

    上

    关闭 （60 A）

    4400 瓦

    关闭

    上

    上

    关闭

    关闭 （60 A）

    4400 瓦

    关闭

    上

    上

    上

    关闭 （60 A）

    6600 瓦

    上

    关闭

    关闭

    关闭

    关闭 （60 A）

    2200 瓦

    上

    关闭

    关闭

    上

    关闭 （60 A）

    4400 瓦

    上

    关闭

    上

    关闭

    关闭 （60 A）

    4400 瓦

    上

    关闭

    上

    上

    关闭 （60 A）

    6600 瓦

    上

    上

    关闭

    关闭

    关闭 （60 A）

    4400 瓦

    上

    上

    关闭

    上

    关闭 （60 A）

    6600 瓦

    上

    上

    上

    关闭

    关闭 （60 A）

    6600 瓦

    上

    上

    上

    上

    关闭 （60 A）

    7800 瓦

    80 安培

    关闭

    关闭

    关闭

    上

    开 （80 A）

    3000 瓦

    关闭

    关闭

    上

    关闭

    开 （80 A）

    3000 瓦

    关闭

    关闭

    上

    上

    开 （80 A）

    6000 瓦

    关闭

    上

    关闭

    关闭

    开 （80 A）

    3000 瓦

    关闭

    上

    关闭

    上

    开 （80 A）

    6000 瓦

    关闭

    上

    上

    关闭

    开 （80 A）

    6000 瓦

    关闭

    上

    上

    上

    开 （80 A）

    7800 瓦

    上

    关闭

    关闭

    关闭

    开 （80 A）

    3000 瓦

    上

    关闭

    关闭

    上

    开 （80 A）

    6000 瓦

    上

    关闭

    上

    关闭

    开 （80 A）

    6000 瓦

    上

    关闭

    上

    上

    开 （80 A）

    7800 瓦

    上

    上

    关闭

    关闭

    开 （80 A）

    6000 瓦

    上

    上

    关闭

    上

    开 （80 A）

    7800 瓦

    上

    上

    上

    关闭

    开 （80 A）

    7800 瓦

    上

    上

    上

    上

    开 （80 A）

    7800 瓦
    注意：

    JNP10K-PWR-DC3 电源的面板上有 5 个 DIP 开关。您可以使用这些开关将电源配置为高功率 （80 A） 或低功率 （60 A） 输入模式。如果将任何 JNP10K-PWR-AC3 电源设置为 60 A，则无论其他电源是否设置为 80 A，系统中安装的所有电源的功率预算均变为 60 A。此设计有助于防止设置为 60 A 的电源过载。
  2. 确定安装线卡时的配置所需的总功率。机箱可用的总功率是通过将所需的功率除以额定功率，然后四舍五入来计算的。

    在前面的示例中，我们计算出一个PTX10004交流系统需要 8325 W 和 3 个 PTX10K-LC1201-36CD 线卡。在此示例中，我们计算了 PREM2 配置中为双馈电和低功率设置的 JNP10K-PWR-AC2 电源的总可用功率：

    = （8325 W） / （3000 W） 双输入，低功耗

    = 2.78

    将结果四舍五入为三个 JNP10K-PWR-AC 电源。然后，PREM2 冗余交流系统具有足够的电源。

  3. 计算电源所需的功率。要确定所需的功率，请将电源数量乘以电源瓦数，然后除以电源的效率。效率反映了电源内的能量损失，对于在PTX10004路由器中运行的电源，效率为 89%。

JNP10K-PWR-AC2 电源规格

JNP10K-PWR-AC2 电源支持交流、高压交流 （HVAC） 和高压直流 （HVDC）。

表 8 列出了PTX10004机箱中使用的交流电源 （JNP10K-PWR-AC2） 的电源规格。

表 8：JNP10K-PWR-AC2 电源的电源规格

规范

价值

交流输入电压

180 至 305 VAC

直流输入电压

190 至 410 VDC

输入额定电流

28.5 安培

直流输出功率

12.3 V，5500 W（双路馈电）和 5000 W（单路馈电）

表 9 显示了 JNP10K-PWR-AC2 电源的物理规格。

表 9：JNP10K-PWR-AC2 电源的物理规格

规范

价值

高度

3.5 英寸（8.89 厘米）

宽度

3.6 英寸（9.14 厘米）

深度

15.1 英寸（38.35 厘米）

重量

11.4 磅（5.17 千克）

JNP10K-PWR-AC3 电源规格

JNP10K-PWR-AC3 电源支持交流。

表 10 列出了PTX10004机箱中使用的交流电源 （JNP10K-PWR-AC3） 的电源规格。

表 10：JNP10K-PWR-AC3 电源的电源规格

规范

价值

交流输入电压

180 至 264 VAC

输入额定电流

16 安培

直流输出功率

12.3 伏

表 11 显示了 JNP10K-PWR-AC3 电源的物理规格。

表 11：JNP10K-PWR-AC3 电源的物理规格

规范

价值

高度

3.386 英寸（8.60 厘米）

宽度

3.584 英寸（9.10 厘米）

深度

17.15 （43.57 厘米）

重量

12.8 磅（5.8 千克）

PTX10004 电源线规格

大多数站点通过通向安装在框架上的配电盘的主管道分配电力，其中一个配电盘可以位于容纳路由器的机架顶部。交流电源线将每个电源连接到配电盘。

注意：

在北美，交流电源线的长度不得超过 15 英尺（约 4.5 米），以符合国家电气规范 （NEC） 第 400-8 节 （NFPA 75、5-2.2） 和 210-52 以及加拿大电气规范 （CEC） 第 4-010（3） 节。随路由器一起运往北美和加拿大的电线符合规定。

PTX10004交流、高压交流 （HVAC） 和高压直流 （HVDC） 电源具有特定的电源线要求。使用以下部分根据电源型号和任何模式设置确定电缆要求：

JNP10K-PWR-AC3 电源线规格

JNP10K-PWR-AC3 电源以两种模式运行：

  • 20A 输入，输出功率为 7800 W、6000 W 或 3000 W

  • 15A 输入，输出功率为 7800 W、7500 W、5000W 或 2500 W

注意：

当选择在 PSU 端带有直角插头的电源线时，它们必须成对用于输入 A0 或 B0 的直角左插头和用于输入 A1 或 B1 的扩展右角左插头。

有关相应电缆的列表，请参阅 表 12 。

警告：

如果连接到 10 A 输入，请勿使用 16-A 或 20-A 电缆运行 JNP15K-PWR-AC3 电源。
谨慎：

您可以通过始终将电源线布线远离风扇托盘和电源来防止交流电源线暴露在热空气中。

安装直角电源线和挡板后，电源线将暴露在热废气中。IEC C21 插头的额定温度为 155C，电源线电缆的额定温度为 90C。
表 12：适用于 20A 和 15A 输入的 JNP10K-PWR-AC3 电源线规格

现场

线组额定值

标准插头

备用瞻博网络型号

图形
PSU 输入端的直插头

澳大利亚和新西兰

 15 安，250 伏交流电 AS/NZS 3112

CBL-PWRC21-AU

欧洲（意大利、瑞士和英国除外）

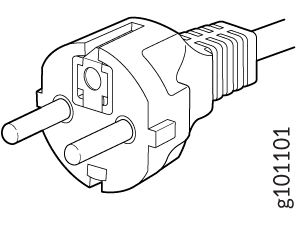

 16A，250 VAC 中东欧 7/7

CBL-PWRC21-EU

意大利

 16A，250 VAC CEI 23-16

CBL-PWRC21-IT

北美洲

 20 安，250 伏交流电

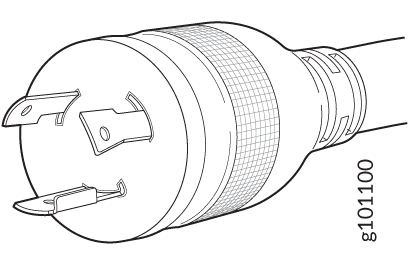

锁定 NEMA L6-20P

CBL-PWRC21-US-L
NEMA 6-20P

CBL-PWRC21-美国
国际 16安，250VAC

IEC-309：316P6W

CBL-PWRC21-316P6


北美洲 20 安，250 伏交流电

IEC-309：320P6W

CBL-PWRC21-320P6


日本 20 安，250 伏交流电 NEMA L6-20P

CBL-PWRC21-JP-L型
中国 16A，250 VAC GB2099-1

CBL-PWRC21-CN

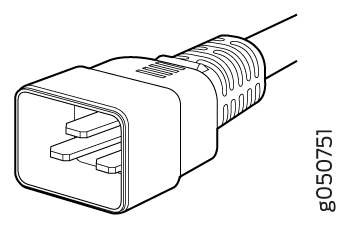

北美洲 20 安，250 伏交流电 IEC-320-C20标准

CBL-PWRC21-C20-NA
欧洲 16A，250 VAC IEC-320-C20标准

CBL-PWRC21-C20-EU
日本 20 安，250 伏交流电 IEC-320-C20标准

CBL-PWRC21-C20-JP
中国 16A，250 VAC IEC-320-C20标准

CBL-PWRC21-C20-CN
瑞士 16A，250 VAC SEV1011

CBL-PWRC21-SZ


南非 16A，250 VAC

RA SAN 164/1

CBL-PWRC21-SA型
印度 16安，250VAC RA 是 1293

CBL-PWRC21-IN
英国 16A，250 VAC BS 1363标准

CBL-PWRC21-英国
以色列 16A，250 VAC

SI 32/1971

IL/3G型

CBL-PWRC21-IL型
巴西 16A，250 VAC

丁腈橡胶 14136

BR/3型

CBL-PWRC21-BR
阿根廷 16A，250 VAC

伊拉姆 2073

RA/3型

CBL-PWRC21-AR
PSU 输入处的直角左插头
美国 20 安，250 伏交流电 NEMA L6-20P CBL-PWRC21R-US-L
美国 20 安，250 伏交流电 NEMA 6-20P CBL-PWRC21R-美国
欧洲 16A，250 VAC 中东欧 7/7 CBL-PWRC21R-EU
澳大利亚 15 安，250 伏交流电 AS/NZ 3112 CBL-PWRC21R-AU
意大利 16A，250 VAC CEI 23-50 认证 CBL-PWRC21R-IT
国际 16A，250 VAC

IEC 60309 标准

316P6W

 CBL-PWRC21R-316P6
北美洲 16安，250VAC

IEC 60309 标准

320P6W

 CBL-PWRC21R-320P6型
日本 20 安，250 伏交流电 NEMA L6-20P CBL-PWRC21R-JP-L型
中国 16A，250 VAC GB2099-1 CBL-PWRC21R-CN
北美洲 16A，250 VAC

IEC-60320标准

C20型

 CBL-PWRC21R-C20-NA
欧洲 16A，250 VAC

IEC 60320 标准

C20型

 CBL-PWRC21R-C20-EU
日本 20 安，250 伏交流电

IEC 60320 标准

C20型

 CBL-PWRC21R-C20-JP
中国 16A，250 VAC

IEC 60320 标准

C20型

 CBL-PWRC21R-C20-CN
瑞士 16A，250 VAC SEV 1011 CBL-PWRC21R-SZ
南非 16A，250 VAC SANS 164/1 标准 CBL-PWRC21R-SA
印度 16A，250 VAC IS 1293，RA CBL-PWRC21R-IN
英国 16A，250 VAC BS1363系列 CBL-PWRC21R-英国
以色列 16A，250 VAC

SI 32/1971

IL/3G 型

 CBL-PWRC21R-IL型
巴西 16A，250 VAC

丁腈橡胶 14136

典型值 BR/3

 CBL-PWRC21R-BR
阿根廷 16A，250 VAC

伊拉姆 2073

RA/3型

 CBL-PWRC21R-AR
PSU 输入处的扩展直角左插头
美国 20 安，250 伏交流电 NEMA L6-20P CBL-PWRC21RL-US-L
美国 20 安，250 伏交流电 NEMA 6-20P CBL-PWRC21RL-美国
欧洲 16A，250 VAC 中东欧 7/7 CBL-PWRC21RL-EU
澳大利亚 15 安，250 伏交流电 AS/NZ 3112 CBL-PWRC21RL-AU
意大利 16A，250 VAC CEI 23-50 认证 CBL-PWRC21RL-IT
国际 16A，250 VAC

IEC-60309标准

316P6W

 CBL-PWRC21RL-316P6
北美洲 20 安，250 伏交流电

IEC-60309标准

320P6W

 CBL-PWRC21RL-320P6
日本 20 安，250 伏交流电 NEMA L6-20P CBL-PWRC21RL-JP-L型
中国 16A，250 VAC GB2099-1 CBL-PWRC21RL-CN
北美洲 20 安，250 伏交流电

IEC-60320标准

C20型

 CBL-PWRC21RL-C20NA系列
欧洲 16A，250 VAC

IEC-60320标准

C20型

 CBL-PWRC21RL-C20EU
日本 20 安，250 伏交流电

ICE-60320型

C20型

 CBL-PWRC21RL-C20JP系列
中国 16A，250 VAC

IEC-60320标准

C20型

 CBL-PWRC21RL-C20CN
瑞士 16A，250 VAC SEV 1011 CBL-PWRC21RL-SZ
南非 16A，250 VAC SANS 164/1 标准 CBL-PWRC21RL-SA
印度 16A，250 VAC IS1293，RA CBL-PWRC21RL-IN
英国 16A，250 VAC BS 1363标准 CBL-PWRC21RL-英国
以色列 16A，250 VAC

SI 32/1971

IL/3G型

 CBL-PWRC21RL-IL型
巴西 16A，250 VAC

丁腈橡胶 14136

BR/3型

 CBL-PWRC21RL-BR系列
阿根廷 16A，250 VAC

伊拉姆 2073

RA/3型

 CBL-PWRC21RL-AR

JNP10K-PWR-AC2 电源线规格

JNP10K-PWR-AC2 电源以两种模式运行：

  • 20A 输入，3000W 输出;有关相应电缆的列表，请参阅 表 13 。电缆的一端具有 SAF-D-GRID 系列 （3-5958P4） Anderson APP-400 型连接器，额定值为 30A/400V/105C。连接器的示例如 图 1 所示。

  • 30A 输入，5500W 输出;有关适用于 30A 输入的电缆和连接器列表，请参阅 适用于 30A 输入的 JNP10K-PWR-AC2 电源线规格 。电缆的一端是 SAF-D-GRID 系列 （3-5958P4） Anderson APP-400 连接器，额定值为 30A/400V/105C，而电缆的另一端是裸线。

警告：

如果连接到 10 A 输入，请勿使用 16-A 或 20-A 电缆运行 JNP30K-PWR-AC2 电源。
谨慎：

您可以通过始终将电源线布线远离风扇托盘和电源来防止交流电源线暴露在热空气中。
表 13：用于 20A 输入的 JNP10K-PWR-AC2 电源线规格

现场

线组额定值

标准插头

备用瞻博网络型号

图形

阿根廷

16 安，250 伏交流电

IRAM 2073 RA/3 型

CBL-JNP-SG4-AR

澳大利亚和新西兰

15 安，250 伏交流电

AS/NZS 3112

CBL-JNP-SG4-AU

巴西

16 安，250 伏交流电

丁腈橡胶 14136 BR/3 型

CBL-JNP-SG4-BR

中国

16 安，250 伏交流电

GB2099

CBL-JNP-SG4-通道

中国、欧洲和日本

 16 安，250 伏交流电

C20 至 Anderson 3-5958p4

CBL-JNP-SG4-C20-通道

欧洲（意大利、瑞士和英国除外）

20 安，250 伏交流电

中东欧 7/7

CBL-JNP-SG4-EU

英国

13 安，250 VAC

BS1363系列

CBL-JNP-SG4-英国

印度

16 安，250 伏交流电

SANS 164/1 标准

CBL-JNP-SG4-SA

以色列

16 安，RA，250 VAC

SI 32/1971 IL/3C 型

CBL-JNP-SG4-IL

意大利

16 安，250 伏交流电

CEI 23-16

CBL-JNP-SG4-IT

北美洲

20 安，250 伏交流电

3-5958P4 至 IEC 60320 C20

CBL-JNP-SG4-C20

16 安，250 伏交流电

锁定 NEMA L6-20P

CBL-JNP-SG4-US-L

NEMA 6-20P

CBL-JNP-SG4-美国

20 安，277 伏

NEMA I7-20P

CBL-JNP-SG4-暖通空调

南非

16 安，250 伏交流电

SANS 164/1 标准

CBL-JNP-SG4-SA

瑞士

16 安，250 伏交流电

CEI 23-50 认证

CBL-JNP-SG4-SZ
图 1：带 Anderson 连接器 Bare Cable with Anderson Connector的裸电缆

JNP10K-PWR-AC2 电源线规格（适用于 30A 输入）

JNP10K-PWR-AC2 交流或 HVDC 电源在设置为 30A 输入时需要大电流电缆组件。电缆的一端是 SAF-D-GRID 系列 （3-5958P4） Anderson APP-400 连接器，额定值为 30A/400V/105C，而电缆的另一端是裸线。请参阅 图 2 和 表 14。这些电缆需单独订购，不会随 JNP10K-PWR-AC2 订单自动发货。直角电缆和连接器的示例如 图 4 所示。

为了连接交流系统，瞻博网络提供了一根带有 NEMA 30-A 连接器（图 2）或 IEC 330P6W 连接器（图 3）的电缆。

图 2：NEMA 30-A 锁定连接器 NEMA 30-A Locking Connector
图 3：IEC 330P6W 连接器 IEC 330P6W Connector
表 14：30-A 布线选项

选择

现场

线组额定值

插头标准

连接器

备用瞻博网络型号

交流/高压直流电源线

任何

30 安 400 VAC

UL 950 和 IEC 60950

Anderson/直线至裸线

CBL-PWR2-裸

任何

30 安 400 VAC

UL 950 和 IEC 60950

安德森/直角到裸线

CBL-PWR2-裸-RA

交流电源线

欧洲大陆

30 安 250 伏交流电

UL 950 和 IEC332P6

Anderson/直角，符合 IEC 332P6 标准

CBL-PWR2-332P6W-RA

欧洲大陆

30 安 250 伏交流电

UL 950 和 IEC332P6

安德森/直接到IEC332P6

CBL-PWR2-332P6W

北美洲

30 安 250 伏交流电

IEC330P6

Anderson/直角，符合 IEC 330P6 标准

CBL-PWR2-330P6W-RA

北美洲

30 安 250 伏交流电

IEC330P6

安德森/直接符合 IEC 330P6 标准

CBL-PWR2-330P6W

北美洲

30 安 250 伏交流电

UL 498 和 CSA

安德森/直角至 L6-30P （NEMA-30A）

CBL-PWR2-L6-30P-RA

北美洲

30 安 250 伏交流电

UL 498 和 IEC5958P4

Anderson/直接至 L6-30P （NEMA-30A）

CBL-PWR2-L6-30P

交流跳线电源线

任何

30 安 400 VAC

UL 和 CSA

安德森/直接到安德森

CG-CBL-APP-400-02
图 4：带 Anderson 连接器 Right-Angle, Bare Cable with Anderson Connector的直角裸电缆
1
—

黑线 –“+”或“-”表示高压直流输电，“热线或中性线”表示交流电
3
—

白线 – “+”或“-”用于 HVDC，“热或中性线”用于交流
阿拉伯数字
—

绿线 - 接地



JNP10K-PWR-DC2 电源规格

表 15 列出了PTX10004路由器中使用的高压直流 （HVDC） 电源的电源规格。

表 15：JNP10K-PWR-DC2 电源的电源规格

项目

规格

直流输入电压

  • 最小工作电压：–40VDC

  • 额定工作电压：–48VDC

  • 工作电压范围：-40 VDC 至 -72 VDC

直流输入额定电流

  • 最低工作电压 （-40VDC） 下的最大电流为 76A，具有 80A DIP 开关设置和 5500W 输出负载

  • 标称工作电压 （–48VDC）、80A DIP 开关设置和 5500W 输出负载时的最大值为 64A

  • 最低工作电压 （-40VDC） 下的最大电流为 60A，具有 60A DIP 开关设置和 4400W 输出负载

  • 标称工作电压 （-48VDC）、60A DIP 开关设置和 4400W 输出负载下的最大值为 50A

输出功率

  • 2200 W（低输入 （60-A） 单馈电

  • 4400 W（低输入 （60-A）双路馈电

  • 2750 W（高输入 （80-A） 单馈电

  • 5500 W（高输入 （80-A）双路馈电

表 16 显示了 JNP10K-PWR-DC2 电源的物理规格。

表 16：JNP10K-PWR-DC2 电源的物理规格

规范

价值

高度

3.5 英寸（8.89 厘米）

宽度

3.6 英寸（9.14 厘米）

深度

16.05 英寸（40.77 厘米）

重量

8.1 磅（3.67 千克）

JNP10K-PWR-DC3 电源规格

表 17 列出了PTX10004路由器中使用的 DC 电源 （JNP10K-PWR-DC3） 的电源规格。

表 17：JNP10K-PWR-DC3 电源的电源规格

项目

规格

直流输入电压

  • 最小工作电压：-40 VDC

  • 额定工作电压：-48 VDC

  • 工作电压范围：-40 VDC 至 -72 VDC

输入额定电流

60 安/80 安

输出功率

12.3 伏直流电

表 18 显示了 JNP10K-PWR-DC3 电源的物理规格。

表 18：JNP10K-PWR-DC3 电源的物理规格

规范

价值

高度

3.386 英寸（8.60 厘米）

宽度

3.584 英寸（9.10 厘米）

深度

15.391 英寸（39.09 厘米）

重量

12.8 磅（5.7 千克）

PTX10004接地电缆和接线片规格

在连接电源之前，路由器必须充分接地，以确保正常运行并满足安全和电磁干扰 （EMI） 要求。要将 PTX10004 机箱接地，请将接地电缆接地，然后将其连接到机箱下方后部的机箱接地点。

您必须将PTX10004安装在访问受限的位置，并确保机箱始终正确接地。PTX10004机箱上有一个双孔保护接地端子。在任何情况下，请使用此接地连接将机箱接地。对于交流供电系统，您还必须使用交流电源线中的接地线以及双孔接地片连接。该经过测试的系统通过双孔保护接地端子满足或超过所有适用的 EMC 法规要求。

警告：

为符合 GR-1089 要求，所有用于 SFP+、QSFP+ 及更高版本的建筑内铜缆必须在两端进行屏蔽和接地。
谨慎：

在开始安装路由器之前，有执照的电工必须将电缆接线片连接到您提供的接地电缆上。请参阅将 PTX10004 路由器接地。接线片连接不正确的电缆可能会损坏路由器。

在将路由器接地之前，请查看以下信息：

  • 机箱后下方设有两个螺纹嵌件（PEM 螺母），用于将路由器接地。保护接地端子的间距为 0.63 英寸。（16 毫米）中心。

  • 所需的接地片是 Panduit LCD6-10A-L 或同等产品（提供）。接地片可容纳 6 AWG （13.3 mm²） 绞合线。如果机箱中安装了一个或多个 JNP10K-PWR-DC2 电源并设置为高输入 （80 A），请使用 Panduit LCD4-14A-L 或同等产品（提供）。该凸耳可容纳 4 AWG （21.1mm²） 绞合线。4 AWG （21.1 mm²） 绞合线的额定温度应为 90° C 或当地电气规范允许的温度。

  • 您为PTX10004提供的接地电缆的尺寸必须与每个电源的输入线相同或更重。最低建议为 6 AWG （13.3 mm²） 绞合铜线，B 类;90°C 线，或当地法规允许。

另见

相关主题
