维护 MX480 电源系统组件

维护 MX480 电源

目的

为获得最佳路由器性能，请验证电源的状况。

行动

定期：

  • 确保电源线和接地线的布置不会妨碍对其他路由器组件的访问。

  • 定期检查电源面板和作员接口上的状态 LED，以确定电源是否正常工作。

  • 检查作员接口上的红色和黄色报警 LED。电源故障或断开会触发警报，导致一个或两个 LED 亮起。您可以通过发出以下命令来显示关联的错误消息：

  • 定期检查现场，确保连接到路由器的接地线和电源线牢固就位，路由器附近没有湿气积聚。

另见

更换 MX480 交流电源

卸下 MX480 交流电源

在卸下电源之前，请注意以下事项：

注意：

路由器中必须始终配备最少数量的电源。
谨慎：

为保持适当的冷却并防止运行中的电源单元热关断，每个电源插槽必须包含电源或空面板。如果卸下电源，则必须在卸下后不久安装更换电源或空面板。
注意：

关闭电源后，请等待至少 60 秒，然后再重新打开。

要卸下交流电源（请参阅 图 1）：

  1. 关闭电源的客户现场专用断路器，并从交流电源上拔下电源线。按照您网站的说明进行作。
  2. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  3. 将电源上设备插座旁边的交流输入开关移动到关闭 （O） 位置。
  4. 从电源上拔下电源线。
  5. 拧下电源底部边缘的外加螺钉。
  6. 将电源直接从机箱中拔出。

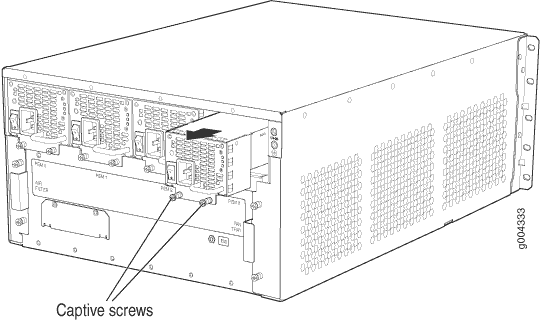

图 1：卸下交流电源 Removing an AC Power Supply

安装 MX480 交流电源

要安装交流电源（请参阅 图 2）：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  2. 将电源上设备插座旁边的交流输入开关移动到关闭 （O） 位置。
  3. 用双手将电源直接滑入机箱，直到电源完全就位在机箱插槽中。电源面板应与安装在电源插槽中的任何相邻电源面板或空白齐平。
  4. 拧紧电源底部的两个外加螺钉。
  5. 将电源线连接到电源。
  6. 将电源线沿电缆约束装置向机箱的左角或右角布线。如果需要将电源线固定到位，请将您必须提供的塑料电缆扎带穿过电缆约束装置上的开口。
  7. 将电源线连接到交流电源，并打开电源的客户现场专用断路器。按照您站点的 ESD 和连接说明进行作。
  8. 将电源上设备插座旁边的交流输入开关移动到开 （ | ） 位置，并观察电源面板上的状态 LED。如果电源安装正确且运行正常， 则 AC OK 和 DC OK LED 常亮， PS FAIL LED 不亮。

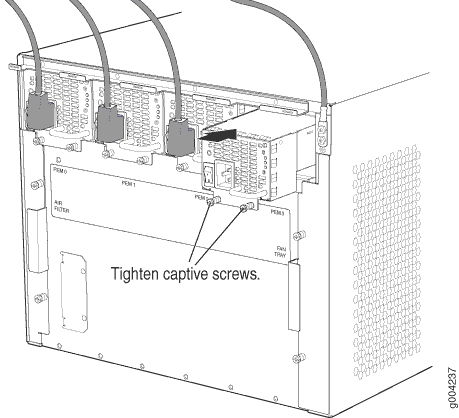

图 2：在 MX480 路由器 Installing an AC Power Supply in an MX480 Router中安装交流电源

更换 MX480 交流电源线

断开 MX480 交流电源线

要断开交流电源线：

  1. 关闭电源的客户现场专用断路器，并从交流电源上拔下电源线。按照您网站的说明进行作。
  2. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  3. 将电源上设备插座旁边的交流输入开关移动到关闭 （O） 位置。
  4. 从电源上拔下电源线。

连接 MX480 交流电源线

要连接交流电源线：

  1. 找到适合您地理位置的插头类型的替换电源线（请参阅 MX480 路由器的交流电源线规格）。
  2. 将电源线连接到电源。
  3. 将电源线沿电缆约束装置向机箱的左角或右角布线。如果需要将电源线固定到位，请将您必须提供的塑料电缆扎带穿过电缆约束装置上的开口。
  4. 验证电源线是否阻塞排气口和接触路由器组件，或悬垂在人们可能被绊倒的地方。
  5. 将电源线连接到交流电源，并打开电源的客户现场专用断路器。按照您站点的 ESD 和连接说明进行作。
  6. 将每个电源上的交流输入开关切换到开 （—） 位置，并观察电源面板上的状态 LED。如果电源安装正确且运行正常， 则 AC OK 和 DC OK LED 常亮， PS FAIL LED 不亮。

更换 MX480 数据中心电源

卸下 MX480 直流电源

在卸下电源之前，请注意以下事项：

注意：

路由器中必须始终配备最少数量的电源。
警告：

在执行直流电源程序之前，请确保直流电路没有电源。为确保所有电源都关闭，请将断路器定位在为直流电路提供服务的面板上，将断路器切换到关闭位置，并将断路器的开关手柄粘在关闭位置。
谨慎：

为保持适当的冷却并防止运行中的电源单元热关断，每个电源插槽必须包含电源或空面板。如果卸下电源，则必须在卸下后不久安装更换电源或空面板。
注意：

关闭电源后，请等待至少 60 秒，然后再重新打开。

要卸下直流电源（请参阅 图 3）：

  1. 关闭要卸下电源的专用客户站点断路器。遵循您工厂的 ESD 程序。
  2. 确保音量tage 直流电源电缆引线两端为 0 V，并且电缆在拆卸过程中不会变为活动状态。
  3. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  4. 将直流电源面板上的直流断路器移动到关闭 （O） 位置。
  5. 取下保护面板上端子螺柱的透明塑料盖。
  6. 从每个端子螺柱上拆下螺母和垫圈。（使用 7/16 英寸。[11 mm] 螺母起子或套筒扳手。
  7. 从端子螺柱上拆下电缆接线片。
  8. 松开电源面板底部边缘的外加螺钉。
  9. 小心地将电源线移开。
  10. 将电源直接从机箱中拔出。

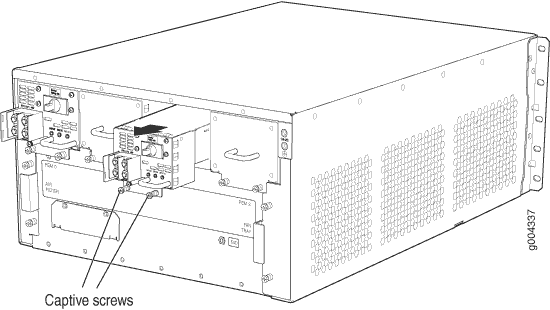

图 3：从路由器 Removing a DC Power Supply from the Router上卸下直流电源

安装 MX480 直流电源

警告：

在执行直流电源程序之前，请确保直流电路没有电源。为确保所有电源都关闭，请将断路器定位在为直流电路提供服务的面板上，将断路器切换到关闭位置，并将断路器的开关手柄粘在关闭位置。

要安装直流电源（请参阅 图 4）：

  1. 确保直流电源电缆引线两端的电压为 0 V，并且电缆引线在安装过程中不会变为活动状态。
  2. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  3. 将电源面板上的直流断路器移动到关闭 （O） 位置。
  4. 用双手将电源直接滑入机箱，直到电源完全就位在机箱插槽中。电源面板应与安装在电源插槽中的任何相邻电源面板或空白齐平。
  5. 拧紧电源面板下边缘的外加螺钉。
  6. 取下保护面板上端子螺柱的透明塑料盖。
  7. 从每个端子螺柱上拆下螺母和垫圈。
  8. 将每个电源线接线片固定到端子螺柱上，首先使用扁平垫圈，然后使用分体式垫圈，然后使用螺母（参见 图 5）。涂抹在 23 磅之间。（2.6 nm） 和 25 磅英寸。每个螺母的扭矩 （2.8 Nm）。不要将螺母拧得过紧。（使用 7/16 英寸。[11 mm] 扭矩控制驱动器或套筒扳手。

    1. 将正极 （+） 直流电源电缆接线片固定到 RTN（返回）端子。

    2. 将负极 （–） 直流电源电缆接线片固定到 –48V（输入）端子。

    谨慎：

    在拧紧螺母时，确保每个电源线接线片座都与接线端子表面齐平。确保每个螺母都正确拧到端子螺柱上。当螺母第一次放在端子螺柱上时，它应该能够用手指自由旋转。螺纹不当时对螺母施加安装扭矩可能会导致端子螺柱损坏。
    谨慎：

    直流电源端子螺柱的最大额定扭矩为 36 lb-in。（4.0 纳米）。如果施加过大的扭矩，端子螺柱可能会损坏。仅使用扭矩控制的驱动器或套筒扳手拧紧直流电源端子螺柱上的螺母。
    谨慎：

    您必须确保电源连接保持正确的极性。电源电缆可能标记为 （+） 和 （–） 以指示其极性。直流电源线没有标准的颜色编码。您现场的外部直流电源使用的颜色编码决定了连接到每个电源端子螺柱的电源线上引线的颜色编码。
    注意：

    PEM0 和 PEM1 中的直流电源必须由源自馈电 A 的专用电源供电，而 PEM2 和 PEM3 中的直流电源必须由源自馈电 B 的专用电源供电。此配置为系统提供通常部署的 A/B 源冗余。
    注意：

    有关连接到直流电源的信息，请参阅 MX240 和 MX480 的直流电源电气规格。
  9. 更换面板端子螺柱上的透明塑料盖。
  10. 将电源线沿电缆约束装置向机箱的左上角或右上角布线。如果需要将电源线固定到位，请将您必须提供的塑料电缆扎带穿过电缆约束装置上的开口。
  11. 验证电源线是否正确，电缆是否接触或阻碍对路由器组件的访问，以及电缆是否悬垂在人们可能绊倒的地方。
  12. 打开专用的客户站点断路器。遵循您工厂的安全和 ESD 程序。

    验证电源上的 INPUT OK LED 是否呈绿色亮起。

  13. 在每个直流电源上，先将直流断路器切换到中心位置，然后再将其移动到开 （—） 位置。
    注意：

    如果断路器移动得太快，断路器可能会弹回关闭 （O） 位置。

    观察电源面板上的状态 LED。如果电源安装正确且运行正常，PWR OK、BRKR ON和INPUT OK LED呈绿色常亮。

    注意：

    如果安装了多个电源，请同时打开所有电源。
注意：

必须存在 SCB 才能使 PWR OK LED 继续运行。

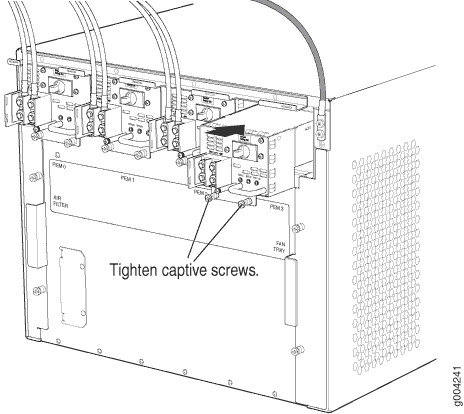

图 4：在路由器 Installing a DC Power Supply in the Router中安装直流电源
图 5：将直流电源连接到路由器 Connecting DC Power to the Router

另见

更换 MX480 DC 电源线

断开 MX480 直流电源线

警告：

在执行直流电源程序之前，请确保直流电路没有电源。为确保所有电源都关闭，请将断路器定位在为直流电路提供服务的面板上，将断路器切换到关闭位置，并将断路器的开关手柄粘在关闭位置。

要断开直流电源的电源线：

  1. 关闭要卸下电源的专用客户站点断路器。遵循您工厂的 ESD 程序。
  2. 确保音量tage 直流电源电缆引线两端为 0 V，并且电缆在拆卸过程中不会变为活动状态。
  3. 验证电源上的 INPUT OK LED 是否未亮起。
  4. 从外部直流电源上拔下电源线。
  5. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  6. 将电源面板上的直流断路器移动到关闭 （O） 位置。
  7. 取下保护面板上端子螺柱的透明塑料盖。
  8. 从每个端子螺柱上拆下螺母和垫圈。（使用 7/16 英寸。[11 mm] 螺母起子或套筒扳手。
  9. 从端子螺柱上拆下电缆接线片。
  10. 从电缆约束装置上拔下电源线，然后小心地将电缆移开。

连接 MX480 直流电源线

警告：

在执行直流电源程序之前，请确保直流电路没有电源。为确保所有电源都关闭，请将断路器定位在为直流电路提供服务的面板上，将断路器切换到关闭位置，并将断路器的开关手柄粘在关闭位置。

要连接直流电源的电源线：

  1. 找到符合 MX480 路由器的直流电源线规格中定义的规格的替换电源线。
  2. 验证有执照的电工是否已将电缆接线片连接到更换的电源线上。
  3. 在电力电缆周围安装热缩管绝缘层。

    要安装热缩管：

    1. 将管子滑过电缆连接到凸耳筒的部分。确保管子覆盖电线的末端和连接到它的凸耳的枪管。

    2. 用热风枪收缩管道。确保均匀地加热管道的所有侧面，使其在电缆周围紧密收缩。

    图 6 显示了安装热缩管的步骤。

    注意：

    不要使管道过热。
    图6：如何安装热缩管 How to Install Heat-Shrink Tubing
  4. 验证 INPUT OK LED 是否熄灭。
  5. 将电源线接线片固定到端子螺柱上，先用平垫圈固定，然后用螺母固定。涂抹在 23 磅之间。（2.6 nm） 和 25 磅英寸。每个螺母的扭矩 （2.8 Nm）（见图 7）。不要将螺母拧得过紧。（使用 7/16 英寸。[11 mm] 扭矩控制驱动器或套筒扳手。
    谨慎：

    在拧紧螺母时，确保每个电源线接线片座都与接线端子表面齐平。确保每个螺母都正确拧到端子螺柱上。当螺母第一次放在端子螺柱上时，它应该能够用手指自由旋转。螺纹不当时对螺母施加安装扭矩可能会导致端子螺柱损坏。
    谨慎：

    直流电源端子螺柱的最大额定扭矩为 36 lb-in。（4.0 纳米）。如果施加过大的扭矩，端子螺柱可能会损坏。仅使用扭矩控制的驱动器或套筒扳手拧紧直流电源端子螺柱上的螺母。
    图 7：将电源线连接到直流电源 Connecting Power Cables to the DC Power Supply
  6. 将电源线沿电缆约束装置向机箱的左角或右角布线。如果需要，将您必须提供的塑料扎带穿过电缆约束装置上的开口，以将电源线固定到位。
  7. 验证直流电源线是否连接正确，是否接触或阻止对路由器组件的访问，以及是否悬垂在人们可能绊倒的地方。
  8. 更换面板端子螺柱上的透明塑料盖。
  9. 将电源线连接到直流电源。
  10. 打开电源的客户专用站点断路器。
  11. 在每个直流电源上，先将直流断路器切换到中心位置，然后再将其移动到开 （—） 位置。
    注意：

    如果断路器移动得太快，断路器可能会弹回关闭 （O） 位置。

    观察电源面板上的状态 LED。如果电源安装正确且运行正常，PWR OK、BRKR ON和INPUT OK LED呈绿色常亮。
