在此页面上


将 MX240 路由器连接到电源

MX240 路由器接地和电源连接所需的工具和部件

要为路由器接地并供电，您需要以下工具和部件：

  • 十字 （+） 螺丝刀，编号 1 和 2

  • 2.5 毫米平头 （–） 螺丝刀

  • 7/16 英寸（11 mm） 六角头外置驱动套筒扳手或螺母起子，扭矩范围为 23 lb-in。（2.6 牛米）和 25 磅英寸。（2.8 Nm），用于将螺母拧紧到直流供电路由器上每个电源上的端子螺柱。

  • 线切割机

  • 静电放电 （ESD） 接地腕带

谨慎：

直流电源上端子螺柱的最大额定扭矩为 36 lb-in。（4.0牛米）。如果施加过大的扭矩，端子螺柱可能会损坏。仅使用扭矩控制的驱动器或套筒扳手拧紧直流电源端子螺柱上的螺母。使用适当尺寸的起子或套筒扳手，最大扭矩容量为 50 lb-in。或更少。确保驱动程序未损坏且经过正确校准，并且您已接受过使用培训。您可能希望使用旨在防止在达到预设扭矩水平时过扭矩的驱动器。

参见

将 MX240 路由器接地

通过将接地电缆接地，然后使用 UNC 1/4-20 两个螺钉将其连接到机箱接地点，路由器将接地。您必须提供接地电缆（电缆接线片随路由器一起提供）。

  1. 验证有执照的电工是否已将路由器随附的电缆接线片连接到接地电缆。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，并将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  3. 在进行接地连接之前，请确保所有接地表面清洁并使其光亮。
  4. 将接地电缆连接到正确的接地。
  5. 从现场 ESD 接地点拆下 ESD 接地带。
  6. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的其中一个 ESD 点。
  7. 将接地电缆接线片放在机箱后部上部的接地点上。螺栓的尺寸适用于 UNC 1/4-20 螺栓。
  8. 首先用垫圈，然后用螺钉将接地电缆接线片固定到接地点。
  9. 敷好接地电缆，并验证它不会接触或阻止对路由器组件的访问，并且它不会悬垂在人们可能绊倒的地方。

参见

将电源连接到具有正常容量电源的交流供电 MX240 路由器

谨慎：

请勿在同一设备中混用交流和直流电源模块。混合电流会损坏设备。

通过将电源线从 AC 电源连接到位于电源上的 AC 设备插座，可以将 AC 电源连接到路由器。提供电源线。

要将每个电源的交流电源线连接到路由器（请参阅 图 1）：

  1. 找到路由器随附的电源线，该电源线应具有适合您所在地理位置的插头。有关更多信息，请参阅 连接 MX240 AC 电源线。
  2. 将 ESD 接地带连接到裸露的手腕上，然后将腕带的另一端连接到 ESD 接地点。
  3. 将电源上设备插座旁边的交流输入开关移至关闭 （O） 位置。
  4. 将电源线连接到电源。
  5. 将电源线插头插入外部交流电源插座。
    注意：

    每个电源必须连接到专用交流馈电和专用客户场地断路器。我们建议您使用额定电流最小值为 15 A （250 VAC） 的专用客户现场断路器，或根据当地法规的要求。
  6. 正确布线电源线。验证电源线不会阻塞排气和对路由器组件的访问，也不会悬垂在人们可能绊倒的地方。
  7. 对其余电源重复步骤 1 至步骤 6 。
图 1：将交流电源连接到路由器 Connecting AC Power to the Routers

参见

打开交流供电的 MX240 路由器的电源

要打开交流供电路由器的电源：

  1. 验证电源是否已完全插入机箱。
  2. 验证每根交流电源线是否已牢固地插入其设备插座。
  3. 验证外部管理设备是否已连接到其中一个路由引擎端口（AUX、 控制台或 以太网）。
  4. 打开外部管理设备的电源。
  5. 打开电源的专用客户现场断路器。按照您站点的说明操作。
  6. 将 ESD 接地带连接到裸露的手腕上，然后将腕带的另一端连接到 ESD 接地点。
  7. 将每个电源上的交流输入开关切换到开启 （|） 位置，并观察每个电源面板上的状态 LED。如果交流电源安装正确且工作正常， AC OK 和 DC OK LED 将稳定亮起，并且 PS FAIL LED 不会亮起。

    如果任何状态 LED 指示电源工作不正常，请重复安装和布线过程。

    注意：

    关闭电源后，请等待至少 60 秒，然后再重新打开电源。同样，在打开电源电源后，请至少等待 60 秒，然后再将其关闭。

    如果在打开电源时系统完全关闭电源，则路由引擎（或 RCB）将在电源完成其启动序列时启动。如果路由引擎完成启动，并且您需要再次关闭系统电源，请先发出 CLI request system halt 命令。

    电源通电后，状态指示灯（例如电源上的状态 LED 和 show chassis 命令显示屏）最多可能需要 60 秒才能指示电源工作正常。忽略前 60 秒内出现的错误指示器。
  8. 在连接到路由引擎的外部管理设备上，监控启动过程以验证系统是否已正确启动。

参见

将电源连接到具有正常容量电源的 DC 供电 MX240 路由器

谨慎：

请勿在同一设备中混用交流和直流电源模块。混合电流会损坏设备。
警告：

在执行 DC 电源过程之前，请确保 DC 电路没有电源。为确保所有电源均已关闭，请在为 DC 电路提供服务的面板上找到断路器，将断路器切换到关闭位置，然后将断路器的开关手柄用胶带固定在关闭位置。

通过将电源线从外部 DC 电源连接到电源面板上的端子螺柱，可以将 DC 电源连接到路由器。您必须提供电源线（电缆接线片随路由器一起提供）。有关电源线规格，请参阅 MX240 路由器的 DC 电源线规格。

要将 DC 源电源线连接到每个电源的路由器：

  1. 关闭专用的客户现场断路器。确保直流电源电缆引线两端的电压为 0 V，并且在安装过程中电缆引线不可能变为活动状态。
  2. 将 ESD 接地带连接到裸露的手腕上，然后将腕带的另一端连接到 ESD 接地点。
  3. 将电源面板上的 DC 断路器切换到关闭 （0） 位置。
  4. 取下保护面板上端子螺栓的透明塑料盖。
  5. 在连接到电源之前，验证 DC 电源线是否已正确标记。在典型的配电方案中，回路连接到电池厂的机箱接地，您可以使用万用表验证 –48V 和 RTNDC 电缆到机箱接地的电阻：

    • 到机箱接地的电阻非常大的电缆（表示开路）为 –48V。

    • 到机箱接地的电阻非常低（表示闭合电路）的电缆是 RTN。

    谨慎：

    必须确保电源连接保持正确的极性。电源电缆可能标记为 （+） 和 （–） 以指示其极性。直流电源线没有标准的颜色编码。现场外部 DC 电源使用的颜色编码决定了连接到每个电源上的端子螺柱的电源线上引线的颜色编码。
  6. 在电源线周围安装热缩管绝缘层。

    要安装热缩管：

    1. 将管子滑过电缆中连接到接线片套管的部分。确保管子覆盖电线的末端和连接到它的接线片的枪管。

    2. 用热风枪收缩管道。确保均匀加热管道的所有侧面，使其在电缆周围紧紧收缩。

    图2 显示了安装热缩管的步骤。

    注意：

    不要使管道过热。
    图2：如何安装热缩管 How to Install Heat-Shrink Tubing
  7. 从端子螺柱上拆下螺母和垫圈。（使用 7/16 英寸。[11 mm] 螺母起子或套筒扳手。）
  8. 将每个电源线接线片固定到端子螺柱上，首先使用平垫圈，然后使用螺母（请参阅图 3）。在 23 磅英寸之间涂抹。（2.6 牛米）和 25 磅英寸。（2.8 Nm） 到每个螺母的扭矩。不要过度拧紧螺母。（使用 7/16 英寸。[11 mm] 扭矩控制驱动器或套筒扳手。

    1. 将每个正极 （+） 直流电源电缆接线片固定到 RTN（返回）端子。

    2. 将每个负极 （–） DC 电源电缆接线片固定到 48V （输入）端子。

    谨慎：

    拧紧螺母时，确保每个电源线接线片座与接线端子表面齐平。确保每个螺母都正确拧到端子螺柱上。螺母首次放置在端子螺柱上时应该能够用手指自由旋转。当螺纹不正确时，将安装扭矩施加到螺母上可能会导致端子螺栓损坏。
    谨慎：

    直流电源上端子螺柱的最大额定扭矩为 36 lb-in。（4.0牛米）。如果施加过大的扭矩，端子螺柱可能会损坏。仅使用扭矩控制的驱动器或套筒扳手拧紧直流电源端子螺柱上的螺母。
    注意：

    插槽 PEM0中的 DC 电源必须由派生自馈电 A 的专用电源供电，插槽 PEM2 中的 DC 电源必须由派生自馈电 B 的专用电源供电。此配置为系统提供通常部署的 A/B 源冗余。
  9. 更换面板上端子螺柱上的透明塑料盖。
  10. 验证电源线是否正确连接，它们没有接触或阻止对路由器组件的访问，并且它们没有悬垂在人们可能绊倒的地方。
  11. 如果要安装两个电源，请对另一个电源重复步骤 3 到 10。

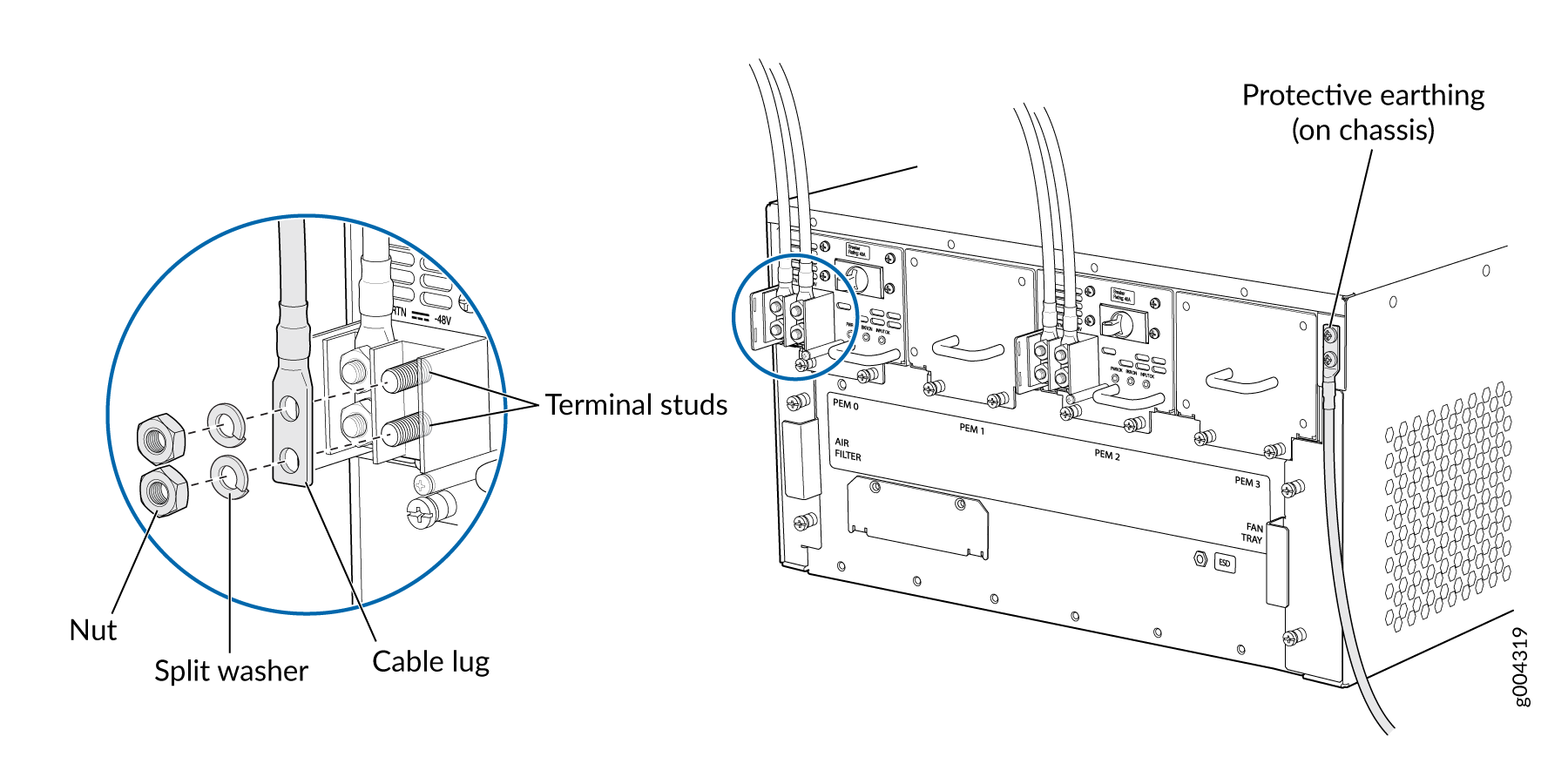

图 3：将 DC 电源连接到路由器 Connecting DC Power to the Router

参见

使用正常容量电源打开直流供电的 MX240 路由器的电源

要使用正常容量电源打开 DC 供电的 MX240 路由器的电源：

  1. 验证外部管理设备是否已连接到其中一个路由引擎端口（AUX、 控制台或 以太网）。
  2. 打开外部管理设备的电源。
  3. 验证电源是否已完全插入机箱。
  4. 验证源电源线是否已连接到相应的端子：源极 （+） 源极电缆连接到返回端子（标记为 RTN），负极 （–） 源电缆连接到输入端子（标记为 –48V）。
  5. 打开客户专用场地断路器，为 DC 电源线供电。
  6. 检查 INPUT OK LED 是否呈绿色常亮，以验证是否通电。
  7. 如果没有电源：

    • 验证保险丝是否正确安装，然后打开电池配电保险丝板或保险丝托架上的断路器。

    • 用电源端子上的仪表检查电压是否正确，以确保电压电平和极性正确。

  8. 将 ESD 接地带连接到裸露的手腕上，然后将腕带的另一端连接到 ESD 接地点。
  9. 在每个 DC 电源上，先将 DC 断路器切换到中心位置，然后再将其移动到打开 （—） 位置。
    注意：

    如果断路器移动得太快，断路器可能会反弹回关闭 （O） 位置。
  10. 观察每个电源面板上的状态 LED。如果直流电源安装正确且运行正常，则 PWR 正常、BRKR 开启和输入正常 LED 呈绿色常亮。
  11. 如果任何状态 LED 指示电源工作不正常，请重复安装和布线过程。
    注意：

    关闭电源后，请等待至少 60 秒，然后再重新打开电源。同样，在打开电源电源后，请至少等待 60 秒，然后再将其关闭。

    如果在打开电源时系统完全关闭电源，则路由引擎（或 RCB）将在电源完成其启动序列时启动。如果路由引擎完成启动，并且您需要再次关闭系统电源，请先发出 CLI request system halt 命令。

    电源通电后，状态指示灯（例如电源上的状态 LED 和 show chassis 命令显示屏）最多可能需要 60 秒才能指示电源工作正常。忽略前 60 秒内出现的错误指示器。
  12. 在连接到路由引擎的外部管理设备上，监控启动过程以验证系统是否已正确启动。

参见

连接 MX240 AC 电源线

要连接交流电源线：

  1. 找到具有适合您所在地理位置的插头类型的替换电源线（请参阅 MX240 路由器的交流电源线规格）。
  2. 将电源线连接到电源。
  3. 将电源线插头插入外部交流电源插座。
  4. 正确布线电源线。验证电源线不会阻塞排气和对路由器组件的访问，也不会悬垂在人们可能绊倒的地方。
  5. 将每个电源上的交流输入开关切换到打开 （|） 位置，并观察电源面板上的状态 LED。如果电源安装正确且工作正常， AC OK 和 DC OK LED 将稳定亮起，并且 PS FAIL LED 不会亮起。

连接 MX240 DC 电源电缆

警告：

在执行 DC 电源过程之前，请确保 DC 电路没有电源。为确保所有电源均已关闭，请在为 DC 电路提供服务的面板上找到断路器，将断路器切换到关闭位置，然后将断路器的开关手柄用胶带固定在关闭位置。

要连接 DC 电源的电源线：

  1. 找到符合规格的替换电源线。
  2. 验证有执照的电工是否已将电缆接线片连接到更换的电源线。
  3. 验证输入正常 LED 是否熄灭。
  4. 在电源线周围安装热缩管绝缘层。

    要安装热缩管：

    1. 将管子滑过电缆中连接到接线片套管的部分。确保管子覆盖电线的末端和连接到它的接线片的枪管。

    2. 用热风枪收缩管道。确保均匀加热管道的所有侧面，使其在电缆周围紧紧收缩。

    图 1 显示了安装热缩管的步骤。

    注意：

    不要使管道过热。
    图 4：如何安装热缩管 How to Install Heat-Shrink Tubing
  5. 将电源线接线片固定到端子螺柱上，首先使用扁平垫圈，然后使用螺母。在 23 磅英寸之间涂抹。（2.6 牛米）和 25 磅英寸。（2.8 Nm） 到每个螺母的扭矩（见图 2）。不要过度拧紧螺母。（使用 7/16 英寸。[11 mm] 扭矩控制驱动器或套筒扳手。
    谨慎：

    拧紧螺母时，确保每个电源线接线片座与接线端子表面齐平。确保每个螺母都正确拧到端子螺柱上。螺母首次放置在端子螺柱上时应该能够用手指自由旋转。当螺纹不正确时，将安装扭矩施加到螺母上可能会导致端子螺栓损坏。
    谨慎：

    直流电源上端子螺柱的最大额定扭矩为 36 lb-in。（4.0牛米）。如果施加过大的扭矩，端子螺柱可能会损坏。仅使用扭矩控制的驱动器或套筒扳手拧紧直流电源端子螺柱上的螺母。
    图 5：将 DC 电源连接到路由器 Connecting DC Power to the Router
  6. 验证 DC 电源线是否正确连接，它不会接触或阻止对路由器组件的访问，并且它没有悬垂在人们可能绊倒的地方。
  7. 更换面板上端子螺柱上的透明塑料盖。
  8. 将电源线连接到直流电源。
  9. 打开电源的专用客户站点断路器。
  10. 验证电源上的输入正常 LED 是否稳定亮起。
  11. 在每个 DC 电源上，先将 DC 断路器切换到中心位置，然后再将其移动到打开 （—） 位置。
    注意：

    如果断路器移动得太快，断路器可能会反弹回关闭 （O） 位置。

    观察电源面板上的状态 LED。如果电源安装正确且工作正常， 则 PWR 正常、 BRKR 开启和 输入正常 LED 呈绿色常亮。

关闭 MX240 路由器的电源

注意：

关闭电源后，请等待至少 60 秒，然后再重新打开电源。

要关闭路由器电源：

  1. 在连接到路由引擎的外部管理设备上，发出 请求系统停止两个路由引擎 操作模式命令。该命令会彻底关闭路由引擎，从而保留其状态信息。（如果路由器仅包含一个路由引擎，请发出 request system halt 命令。）
  2. 等待控制台上出现一条消息，确认操作系统已停止。有关该命令的详细信息，请参阅 CLI 资源管理器。
  3. 将 ESD 接地带连接到裸露的手腕上，然后将腕带的另一端连接到 ESD 接地点。
  4. 将机箱上每个 DC 电源面板上方的 AC 输入开关或 DC 电源面板上的 DC 断路器移至关闭 （0） 位置。
