MX204 交流电源系统
MX204 电源系统说明
MX204 使用交流或直流电源供电。它支持位于机箱后部插槽 0 和 1 中的两个电源模块 (PSM)。 图 1 和 图 2 显示了 MX204 PSM。交流或直流电源模块直接插入主板,放置在后机箱的右侧。每个电源都有一个手柄、一个弹出杆和状态 LED。电源模块连接到 PSM 板,PSM 板根据路由器组件的电压要求,将电源模块产生的不同输出电压分配给路由器组件。当两个电源模块都存在时,它们在完全填充的系统中几乎平均共享电源。如果冗余配置中的第一个电源发生故障或被移除,则第二个电源将不间断地承担整个电气负载。只要路由器运行,单个电源即可提供最大配置和全功率。可以安装第二个电源以实现冗余。机箱设计为支持 1+1 馈电冗余。
冗余电源可热拔除和热插入。如果从仅使用一个电源的路由器上卸下电源,则路由器将关闭。
请勿在同一机箱中混用交流和直流电源模块。
如果路由器仅配置了一个电源,则在未填充的电源插槽上安装了一个空面板。
电源模块由其自己的内部冷却系统冷却。电源模块中的风扇监控并保持内部温度。
交流电源说明

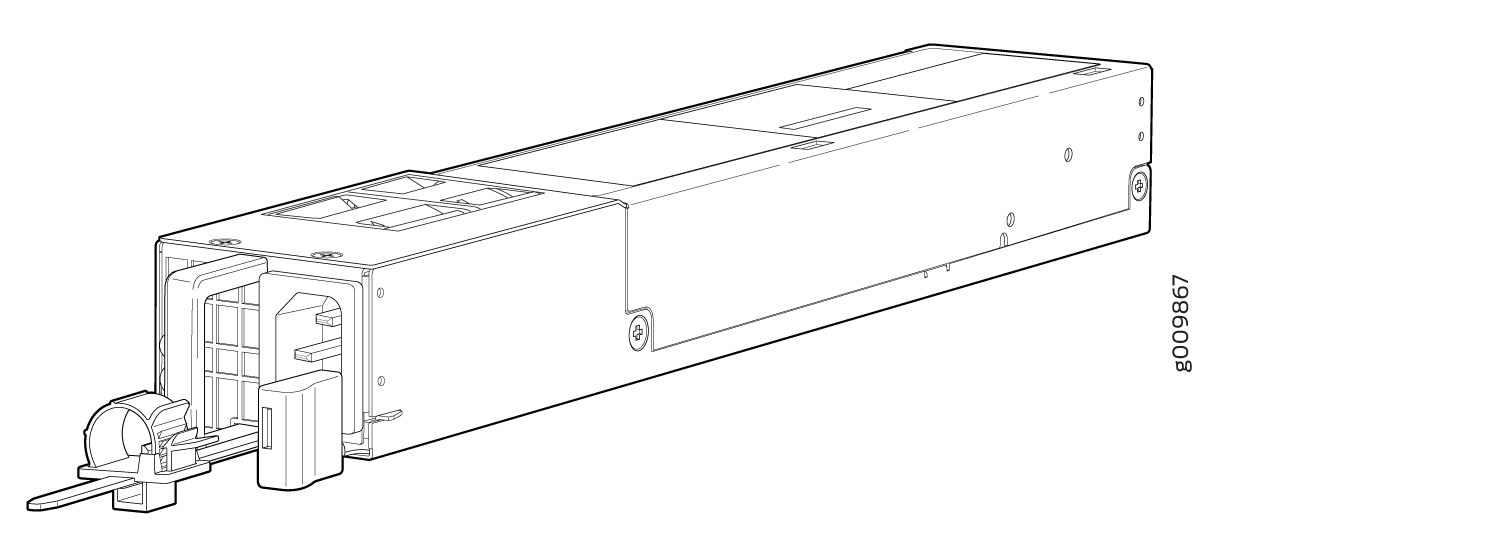

每个交流电源的重量约为 2.2 磅(1 千克),由一个手柄、一个弹出杆、一个交流设备入口、一个风扇和用于监控电源状态的状态 LED 组成。 图 1 显示了交流电源。
每个入口都需要一个专用的交流电源和一个专用的客户现场断路器。我们建议您使用至少 20 A (110 VAC) 或 16 A (220 VAC) 的客户现场断路器,或者根据当地法规的要求。
路由器是安装在访问受限位置的可插拔 A 类设备。除了电源线的接地引脚外,它还在机箱上提供了一个单独的保护接地端子(尺寸为 10-32 个螺钉)。这个单独的保护性接地端子必须永久接地。
直流电源说明
每个直流电源重约 2.2 磅(1 千克),由一个手柄、一个弹出杆、状态 LED 和一个接线端子组成,该接线端子提供需要专用客户现场断路器的单个直流输入(–48 VDC 和回流)。我们建议您使用专用的客户现场断路器,最小额定电流为 25 A (–48 VDC),或者根据当地法规的要求。

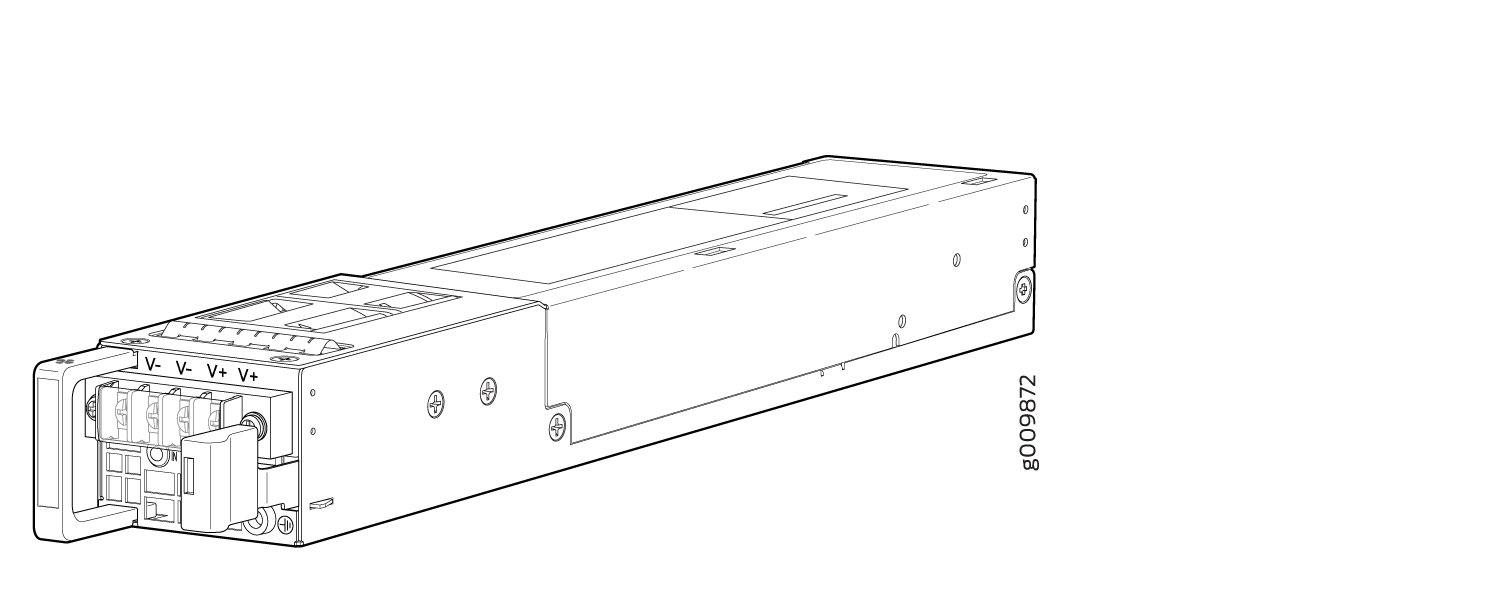

图 2 显示了直流电源。
另见
MX204 电源模块 LED
交流电源模块 LED
图 3 显示了交流电源模块组件以及状态 LED。
|
1
—
输入状态 LED |
4
—
顶出杆 |
|
阿拉伯数字
—
输出状态 LED |
5
—
交流电源线固定器端口 |
|
3
—
故障 LED |

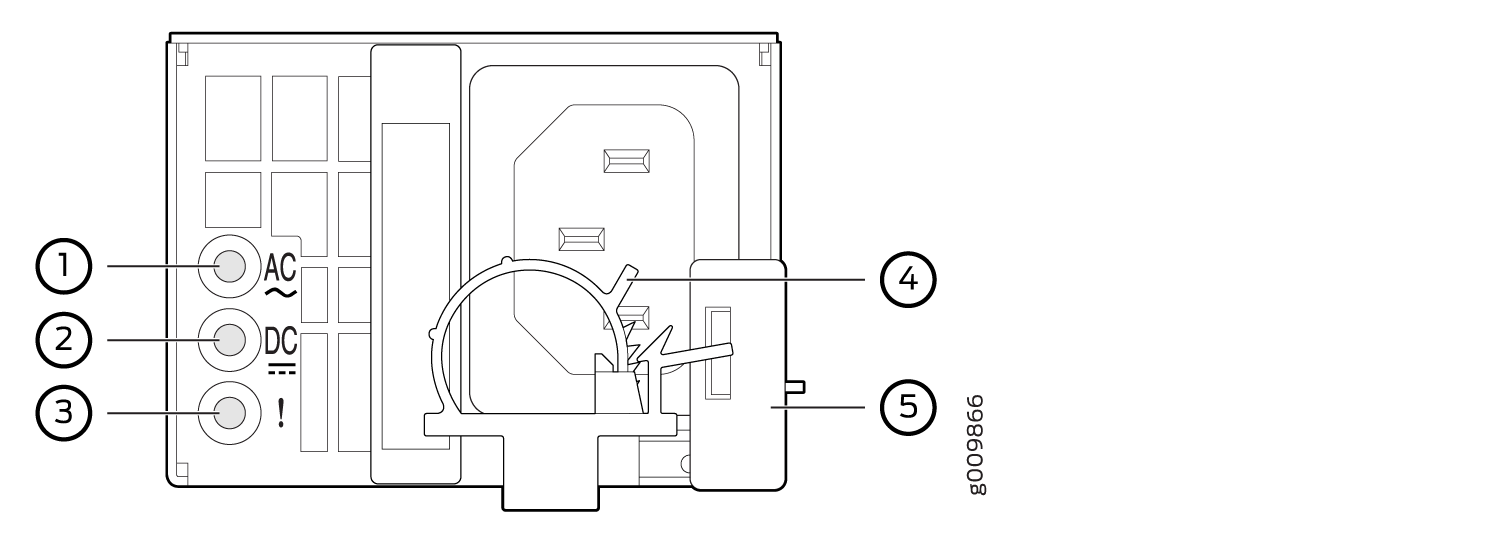

图 4 显示了带有交流电源线固定器的交流电源模块组件以及状态 LED。
|
1
—
输入状态 LED |
4
—
已安装交流电源线固定器 |
|
阿拉伯数字
—
输出状态 LED |
5
—
顶出杆 |
|
3
—
故障 LED |
表 1 介绍了交流电源模块上的 LED。
| 标签 |
颜色 |
州 |
描述 |
|---|---|---|---|
| 交流正常 |
未点燃的 |
关闭 |
电源与电源断开,或电源未通电。 |
| 绿 |
稳定开启 |
电源正在接收电源。 |
|
| 直流正常 |
未点燃的 |
关闭 |
电源输出关闭。 |
| 绿 |
稳定开启 |
电源正在正确供电。 |
|
| !(故障) |
琥珀 |
稳定开启 |
检测到电源有错误。尽快更换电源。要保持机箱的气流正常流通,请将电源安装在机箱中,直到您准备好更换它。 |
如果 AC OK LED 和 DC OK LED 不亮,则交流电源线安装不正确或电源保险丝故障。如果 AC OK LED 亮起而 DC OK LED 不亮起,则交流电源安装正确,但电源出现内部故障。
直流电源模块 LED

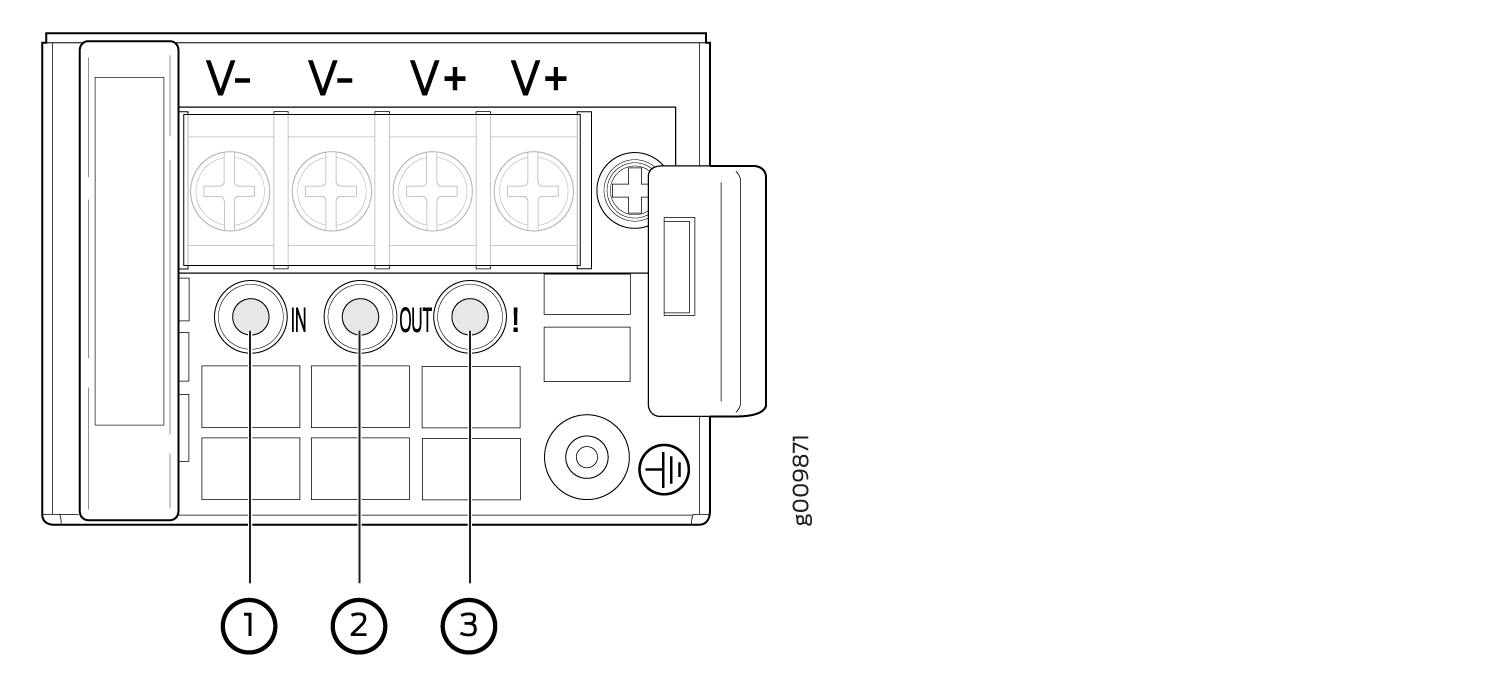

图 5 显示了直流电源模块的状态 LED。
|
1
—
输入 LED |
3
—
故障 LED |
|
阿拉伯数字
—
输出 LED |
在直流电源上,V+ 端子和 V– 端子在内部并流在一起。同一极性端子可以从同一电源连接在一起,从而在更高功率的机箱中提供额外的电流路径。请勿将端子连接到不同的来源。
表 2 介绍了直流电源模块上的 LED。
| 标签 |
颜色 |
州 |
描述 |
|---|---|---|---|
| IN(输入) |
未点燃的 |
关闭 |
电源与电源断开,或电源未通电。 |
| 绿 |
稳定开启 |
电源正在接收电源。 |
|
| OUT(输出) |
未点燃的 |
关闭 |
电源输出关闭。 |
| 绿 |
稳定开启 |
电源正在正确供电。 |
|
| !(故障) |
琥珀 |
稳定开启 |
检测到电源有错误。尽快更换电源。要保持机箱的气流正常流通,请将电源安装在机箱中,直到您准备好更换它。 |
另见
MX204 路由器交流电源规格
表 3 列出了交流电源系统电气规格。
项目 |
规范 |
|---|---|
交流输入电压 |
工作温度范围:100 至 240 VAC |
交流输入线路频率 |
50 至 60 Hz(标称) |
交流系统额定电流 |
3.2 安 @ 100 伏交流电 1.37 安 @ 240 伏交流电 |
交流系统输入电源 |
312 瓦 |
表 4 列出了交流电源电气规格。
项目 |
规范 |
|---|---|
最大输出功率 |
650 瓦 |
交流输入电压 |
工作范围: 100 至 127 VAC 200 至 240 伏交流电 |
交流输入线路频率 |
50 至 60 Hz(标称值) |
交流输入额定电流 |
7.8 安 @ 100 伏交流电 3.8 安 @ 240 伏交流电 |
另见
MX204 路由器的交流电源断路器要求
对于每个交流电源,我们建议您使用额定值为 20 A (110 VAC) 或最小 16 A (220 VAC) 的专用客户现场断路器,或者根据当地法规的要求。这样,您就可以在任何配置下作路由器,而无需升级电源基础架构。
另见
MX204 路由器的交流电源线规格
您可以根据您的地理位置订购可拆卸的交流电源线。电源线耦合器是国际电工委员会 (IEC) 标准 13 所述的 C60320 型。电源线的插头端可插入您所在地理位置的标准电源插座。
确保仅将交流电源与专用电源线一起使用。
在北美,交流电源线的长度不得超过 4.5 米(约 14.75 英尺),以符合国家电气规范 (NEC) 第 400-8 节 (NFPA 75、5-2.2) 和 210-52 以及加拿大电气规范 (CEC) 第 4-010(3) 节。交换机随附的电源线符合要求。
表 5 给出了表中列出的国家和地区的交流电源线规格。
国家/地区 |
电气规格 |
插头标准 |
瞻博网络型号 |
|---|---|---|---|
阿根廷 |
250 VAC,10 A,50 Hz |
IRAM 2073 RA/3 型 |
CBL-EX-PWR-C13-AR |
澳大利亚 |
250 VAC,10 A,50 Hz |
AS/NZZS 3112 型 SAA/3 |
CBL-EX-PWR-C13-AU |
巴西 |
250 VAC,10 A,50 Hz |
丁腈橡胶 14136 BR/3 型 |
CBL-EX-PWR-C13-BR |
中国 |
250 VAC,10 A,50 Hz |
GB 1002-1996 型号 PRC/3 |
CBL-EX-PWR-C13-通道 |
欧洲(意大利、瑞士和英国除外) |
250 VAC,10 A,50 Hz |
中东欧 (7) VII 型 VIIG |
CBL-EX-PWR-C13-EU |
印度 |
250 VAC,10 A,50 Hz |
IS 1293 IND/3 型 |
CBL-EX-PWR-C13-IN |
以色列 |
250 VAC,10 A,50 Hz |
SI 32/1971 IL/3G 型 |
CBL-EX-PWR-C13-IL |
意大利 |
250 VAC,10 A,50 Hz |
CEI 23-16 I/3G 型 |
CBL-EX-PWR-C13-IT |
| 日本 |
125 VAC、12 A、50 Hz 或 60 Hz |
JIS 8303 |
CBL-EX-PWR-C13-JP型 |
韩国 |
250 VAC、10 A、50 Hz 或 60 Hz |
中东欧 (7) VII 型 VIIGK |
CBL-EX-PWR-C13-KR |
北美洲 |
125 VAC,13 A,60 Hz |
NEMA 5-15 型 N5-15 |
CBL-EX-PWR-C13-美国 |
南非 |
250 VAC,10 A,50 Hz |
SABS 164/1:1992 型 ZA/13 |
CBL-EX-PWR-C13-SA |
瑞士 |
250 VAC,10 A,50 Hz |
SEV 6534-2 12G 型 |
CBL-EX-PWR-C13-SZ |
台湾 |
125 VAC,11 A 和 15 A,50 Hz |
NEMA 5-15P 型 N5-15P |
CBL-EX-PWR-C13-TW |
英国 |
250 VAC,10 A,50 Hz |
BS 1363/A 型 BS89/13 |
CBL-EX-PWR-C13-英国 |

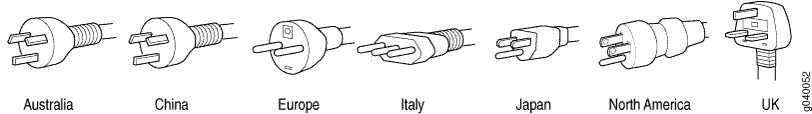

图 6 显示了 表 5 中列出的某些国家或地区的电源线上的插头。
