在交流电源和直流电源之间转换 MX2000 路由器

警告：

在执行电源程序之前，请确保已从交流或直流电路中卸下电源。为了确保所有电源均关闭，请在为交流或直流电路提供服务的板上找到断开器，将断开器切换至关闭位置，并将断开开关的开关手柄胶带在关闭位置。

注意：

系统不能在交流和直流电源组合下运行。

要在交流和直流电源或 HVAC/HVDC 电源之间转换 MX2000 路由器，必须完全关闭系统电源，卸下配电模块（PDM），卸下电源，然后按此处所述调整 AC/DC 设置。

关闭路由器的电源。请参阅关闭交流供电或通用 HVAC/HVDC 供电的 MX2000 路由器或关闭直流供电或直流供电（240 V 中国） MX2000 路由器。
将专用的客户现场配电器关闭至要卸下的 PDM。请确保电源线上的电压为 0 V，且电源线在拔除过程中不一定可能处于活动状态。
将静电放电（ESD）地表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。
移除 PDM。根据您的配置，请参阅：
卸下电源模块（PAM）。请参阅卸下 MX2000 AC 电源模块或 MX2000 路由器直流电源模块（-48 V），更换 MX2000 直流电源模块（240 V 中国），更换 MX2000 高电压第二代通用（HVAC/HVDC）电源模块。
使用菲利普斯螺丝驱动程序卸下图 1 所示的调整条锁定螺丝。每个 PSM 有八个螺丝。

注意：
MX2008、MX2010 和 MX2020 路由器的交流/直流设置和拧紧位置相同。

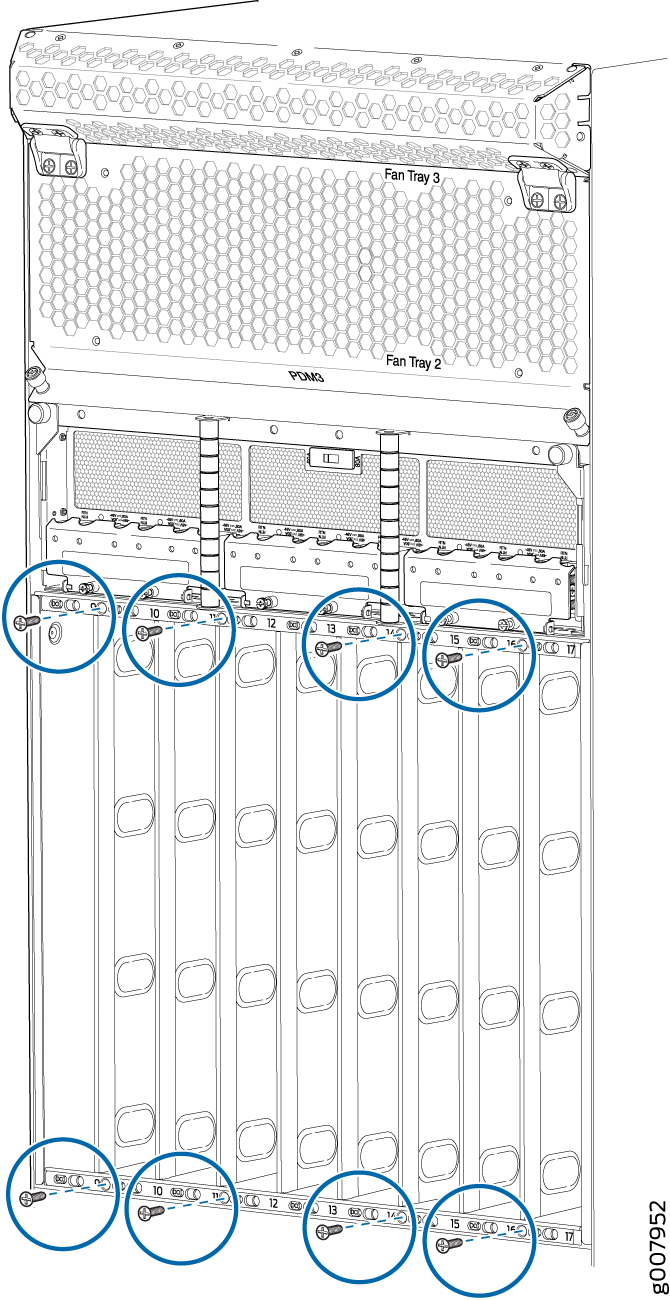

图 1：卸下 MX2000 路由器调整杆锁紧螺丝

注意：
如果要从交流 PDM 或 48 V 直流 PDM 切换到高压通用（HVAC/HVDC） PDM，则它们可与交流或直流条设置配合使用，并且无需进行机械更改。您可以跳过步骤 6 到 8。

240 VDC 中国 PDM 和 PDM 需要将锁条设置为直流位置，如下所述。
将一个螺丝驱动器插入每个调整插槽，然后针对直流配置将调整栏向右滑，或者向左滑入交流配置。请参阅图 2。

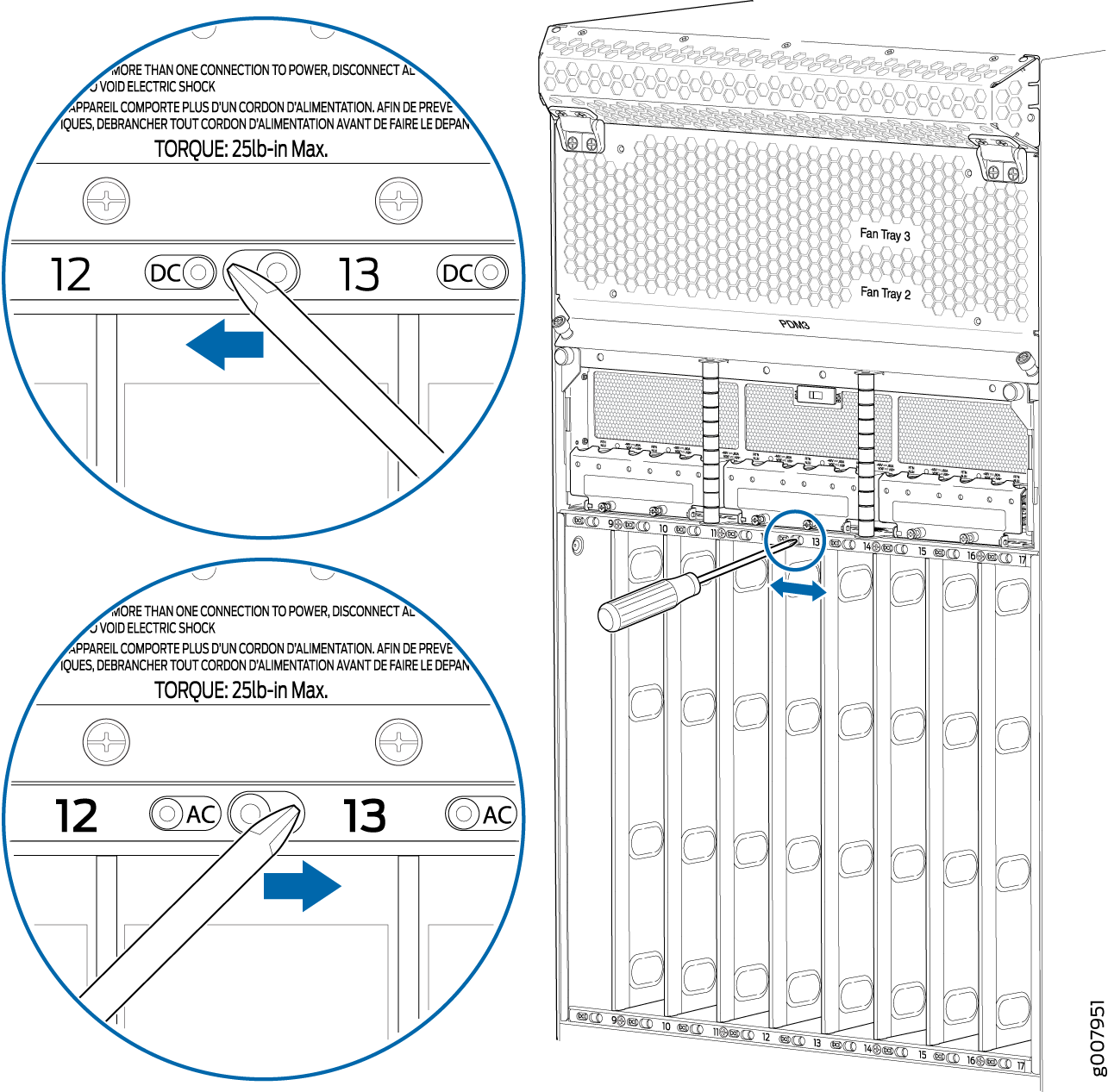

图 2：更改 MX2000 路由器上的交流和直流设置
重新安装在步骤 6 中卸下的螺丝并拧紧。在 7 磅（0.8 Nm）和 9 磅之间应用。每个拧紧的（1.01 Nm）扭力。
安装 PAM。请参阅安装 MX2000 路由器直流电源模块（-48 V）、安装 MX2000 路由器交流电源模块、更换 MX2000 高压第二代通用（HVAC/HVDC）电源模块或更换 MX2000 直流电源模块（240 V 中国）。
安装 PDM。根据您的配置，请参阅：
打开专用的客户现场配电器。

注意：
如果分断器移动太快，则断路器可能会反弹到关闭位置。
验证每个 PDM 上的 LED 是否持续亮起绿色。
将电源开关转到将由已安装的 PDM 供电的 PDM 的开启（|）位置。
