将 MX2008 连接到高压电源

安装 MX2000 路由器高压通用 （HVAC/HVDC） 电源模块

要安装 MX2000 高压第二代通用 （HVAC/HVDC） PSM：

  1. 验证所有 PSM 上的电源开关是否都处于关闭 （O） 位置。
  2. 在 PSM 上，将塑料封套滑离输入模式开关，露出双 DIP 交换机。将输入模式 DIP 开关 0 （左侧交换机）移动到 ON 位置，以获取底部馈电 INP0 （预期要连接），将 DIP 交换机 1 （中间交换机）移至 ON 位置， 以备顶部供电 INP1 （预期已连接）。如果两台 DIP 交换机 0 和 1 都转向 ON 位置，则需要连接顶部和底部源（请参阅 图 1）。

    此外，PSM 故障会触发操作员接口上的报警 LED。

    注意：

    DIP 交换机仅用于指示存在馈电。如果两个供电设备都存在，则电源始终从供电电源 0 中抽取。只有在供电 0 发生故障时，供电电源才会从供电 1 中 抽取。
    图 1：选择通用 （HVAC/HVDC） 电源模块 Selecting Input Feed on the Universal (HVAC/HVDC) Power Supply Module上的输入供电设备
  3. 用两只手抓住手柄，然后将 PSM 径直滑入机箱，直至 PSM 完全固定在机箱插槽中。拧紧两颗外加螺丝（请参阅 图 2）。施加 10 lb-in.（1.13 Nm） 到 12 lb-in.（1.35 Nm） 之间的扭矩。不要将螺丝拧得过紧。
    图 2：安装 MX2000 路由器高压通用 （HVAC/HVDC） PSM Installing an MX2000 Router High-Voltage Universal (HVAC/HVDC) PSM
  4. 验证 PSM 上的 INP0 和/或 INP1 LED 是否以绿色稳定点亮（请参阅 图 3）。
    注意：

    如果连接两个供电设备 INP0 和 INP1，PSM 上的两个 LED 将以绿色稳定点亮。
  5. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  6. 将交换机移至开启 （|） 位置。
  7. 验证 PWR OK LED 是否以绿色稳定点亮。请参阅 MX2020 高压通用电源模块 LED、 MX2010 高压通用 （HVAC/HVDC） 电源模块 LED 或 MX2008 高压通用电源模块 LED。
  8. 根据需要在插槽 0、1 和 2 中安装 PSM 时，重复步骤 1 到 7。
    图 3：选择通用 （HVAC/HVDC） 电源模块上的输入供电设备 Selecting Input Feed on the Universal (HVAC/HVDC) Power Supply Module
    注意：

    每个未由通用 （HVAC/HVDC） PSM 占用的 PSM 插槽都必须由 PSM 空面板覆盖。

另请参阅

使用配电模块将电源连接到高压供电的 MX2000 路由器

警告：

执行 DC 电源过程之前，请确保 DC 电路断开电源。为确保所有电源均 为 OFF，请找到面板上用于 DC 电路的断路器，将断路器切换到 OFF 位置，然后将断路器的开关手柄贴在 OFF 位置。
注意：

确保已将机箱接地。请参阅 将 MX2000 路由器接地。

通过将电源线从通用 （HVAC/HVDC） PDM 连接到 AC 或 DC 电源，可将 AC 或 DC 电源连接到路由器。有关受支持的电源线列表，请参阅 MX2000 高压通用 PDM （MX2K-PDM-HV） 电源线规格 。

要将 DC 或 AC 电源电缆连接到路由器：

  1. 关闭专用客户场地断路器。确保 AC 或 DC 电源电缆导线间的电压为 0 V，这样在安装过程中电缆导线就不会通电。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
    注意：

    如果在路由器中安装了 PSM，请确保所有 PSM 上的电源开关都切换到关闭 （O） 位置。
  3. 将电源线插入高压第二代通用 （HVAC/HVDC） PDM 上的电源插座中。请参阅图 1。施加轻微压力，使电源线牢牢固定在电源插座中，直至感觉到其卡入。当您插入每个电源线时，插座的电源 LED 亮起为绿色。

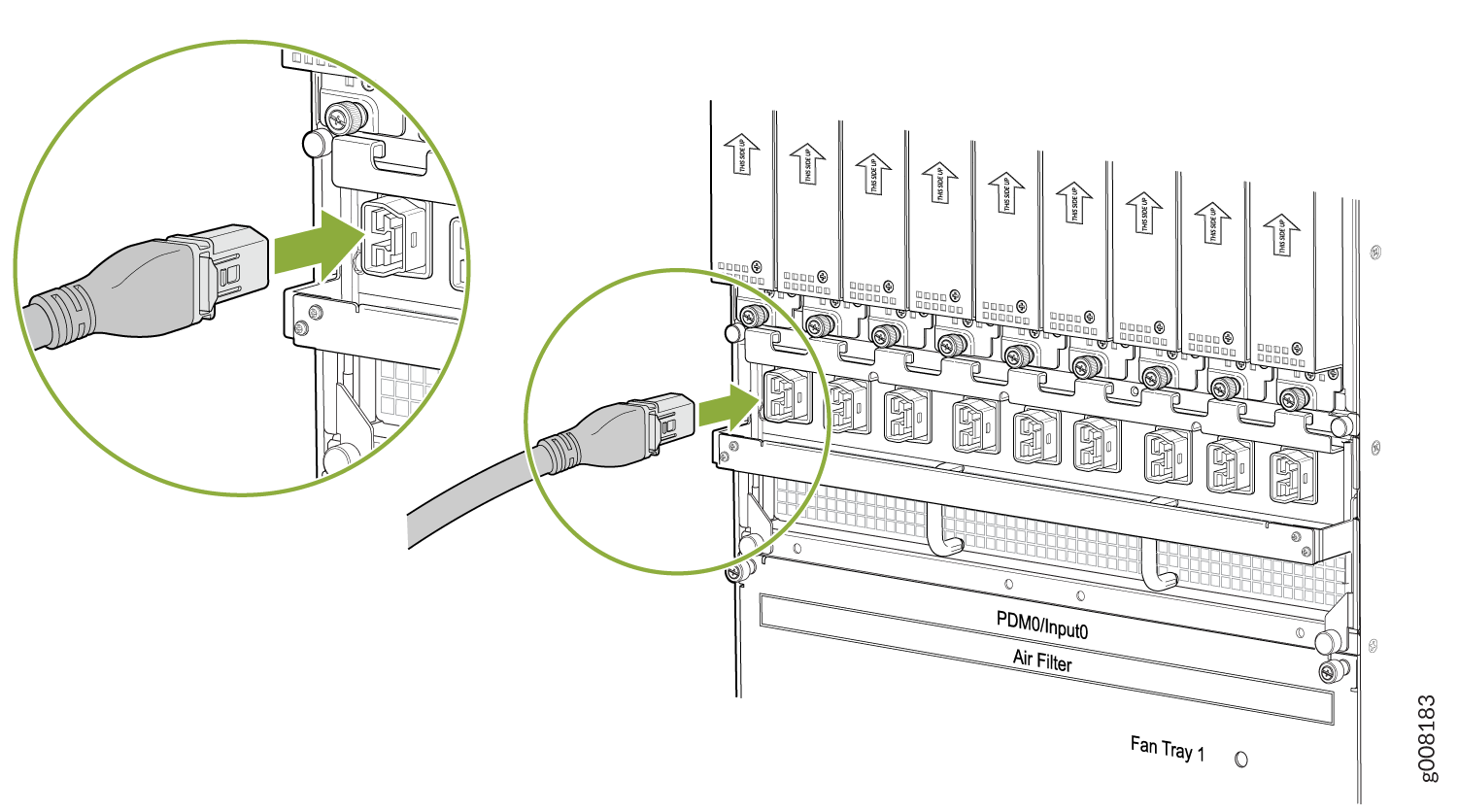

    图 4：将电源连接到通用 （HVAC/HVDC） PDM Connecting Power to the Universal (HVAC/HVDC) PDM
  4. 连接其余 PDM 的电源线。

接通高压供电通用 （HVAC/HVDC） MX2000 路由器的电源

要接通高压第二代通用 （HVAC/HVDC） 供电的路由器的电源：

  1. 验证外部管理设备是否已连接到控制板和路由引擎 （CB-RE） 上的某个路由引擎端口（AUX、 CONSOLE 或 MGMT）。
  2. 打开外部管理设备的电源。
  3. 验证 PDM 是否完全插入机箱中。
  4. 验证电源电缆是否已连接到 PDM 电源电缆。
  5. 打开专用客户场地断路器，为 AC 或 DC 电源电缆供电。遵循您场地的步骤。
  6. 检查标记为 LED 的输入是否以绿色稳定点亮，表示 PDM 已安装并正常工作。
    注意：

    九个输入 LED 指示输入供电设备的电压水平和极性。
  7. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  8. 对于安装的每个通用 （HVAC/HVDC） PDM，请在电源处切换 AC 或 DC 断路器，将其移动到 （ON） 位置。
  9. 在每个通用 （HVAC/HVDC） PSM 上，将交换机移至开启 （|） 位置。
  10. 验证 PWR OK LED 是否以绿色稳定点亮，表示 PSM 安装正确且正常运行。
    注意：

    接通 PSM 的电源后，状态指示器（例如 PSM 上的状态 LED 和 show chassis 命令显示屏）可能需要 60 秒才能指示 PSM 正在正常运行。在前 60 秒，请忽略显示的错误指示灯。

    如果任何状态 LED 指示 PSM 未正常工作，请重复安装和电缆连接过程。

  11. 如果使用两个供电设备，验证 PSM 上的 INP0 或 INP1 LED 是否以绿色稳定点亮。
    注意：

    对于两个供电设备的安装，DIP 交换机 0 和 1 必须设置到 ON 位置。
  12. 在连接到控制板和路由引擎 （CB-RE） 的外部管理设备上，监控启动过程，以验证系统是否已正确启动。
    注意：

    如果接通 PSM 电源时系统已完全断电，则当 PSM 完成其启动顺序时，路由引擎将启动。通常，路由器从 CompactFlash 卡上的 Junos OS 启动。

    要在路由引擎启动完成之后关闭系统电源，请参阅 关闭 AC 供电或通用 HVAC/HVDC 供电的 MX2000 路由器的电源。

  13. 验证 MX2000 路由器的开机、系统初始化和状态，请参阅 初始配置 MX2020 路由器、 初始配置 MX2010 路由器或 初始配置 MX2008 路由器。

另请参阅
