快速通道到机架安装和电源

总结此过程将指导您完成最常见安装的最简单步骤，将 EX4650 交换机放入机架并连接到电源。有更复杂的安装需求？请参阅打开包装和安装 EX4650 交换机。

将 EX4650 安装在机架中

我们将引导您完成在四柱机架中安装交流供电交换机的步骤。

安装之前，请查看以下内容：

确保您有以下部件和工具可用：

您可以将 EX4650 交换机安装在 19 英寸的四个柱上。机架或 19 英寸机柜，使用可单独订购的四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。）

注意：

为确保可以通过后安装刀片上的开口接触到保护性接地端子：

注意：

必须有一个人可以抬起交换机，而另一个人则将其固定到机架上。

谨慎：

如果要在一个机架上安装多个单元，请将最重的设备安装在机架底部，然后将其他单元从机架底部安装到顶部，按单元重量的降序排列。

要将交换机安装在机架的四个柱上：

将开关放在平坦、稳定的表面上。

注意：
四柱机架安装套件随附的短前安装支架连接到侧面安装导轨。如果要将交换机插入机架中，则必须使用十字（+）螺丝刀从侧面安装导轨上拧下短的前安装支架，然后将长前安装支架连接到侧面安装导轨上。
沿交换机机箱的侧面板对齐侧面安装导轨。将侧安装导轨后部的两个孔与侧板后部的两个孔对齐。
将 4x6-mm 十字平头安装螺钉插入两个对齐的孔中，并使用螺丝刀拧紧螺钉。确保侧安装导轨中的其余四个孔与侧板上的四个孔对齐。参见图 1

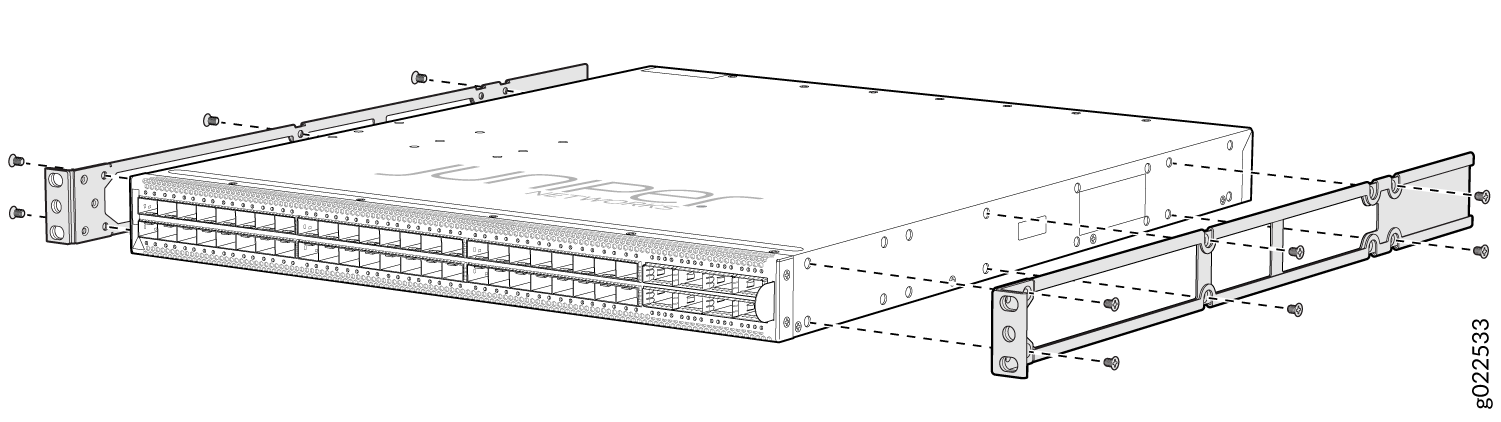

图1：将侧面安装导轨连接到交换机机箱
将 4x6-mm 十字平头安装螺钉插入侧面安装导轨的其余四个孔中，然后使用螺丝刀拧紧螺钉。
让一个人抓住交换机的两侧，提起交换机，然后将其放置在机架中，将侧面安装导轨孔与机架前柱上的螺纹孔对齐。将两个前置安装支架上的底孔与每个机架导轨上的孔对齐，确保机箱水平。参见图 2。

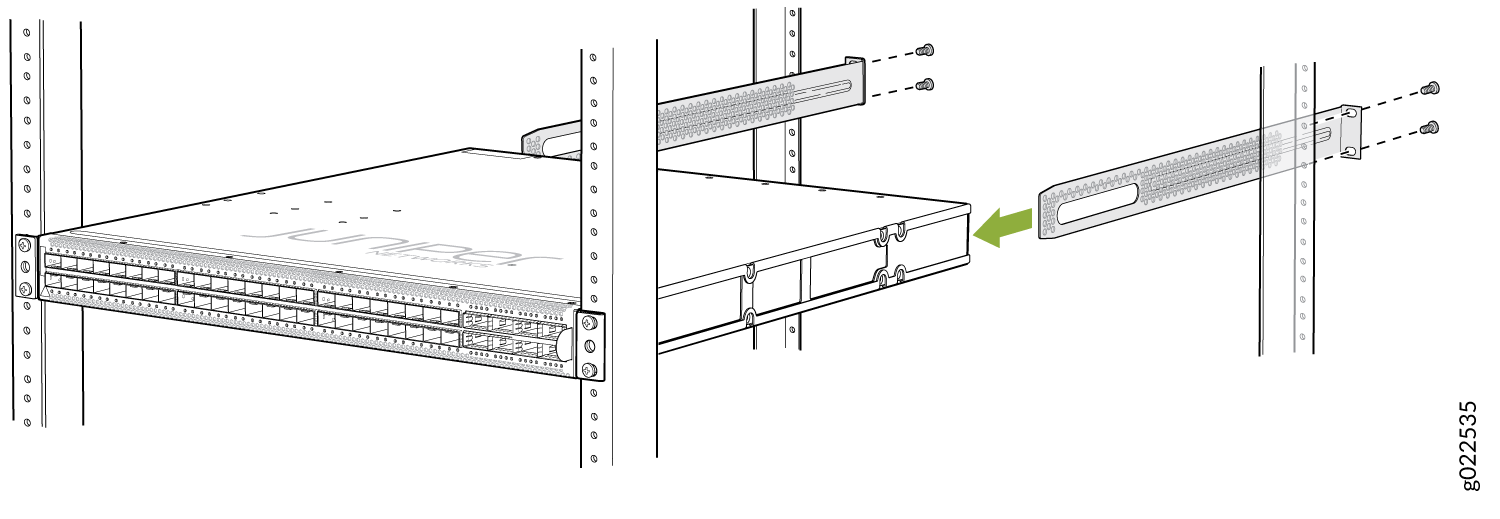

图2：将后安装刀片滑入侧面安装导轨
让第二个人使用适合机架的螺钉将交换机的正面固定到机架上。
将后安装刀片滑入侧面安装导轨。参见图 2。
使用适合机架的螺钉将后安装刀片连接到后柱。拧紧螺钉。
通过验证机架前面的所有螺钉是否与机架背面的螺钉对齐，确保交换机机箱处于水平状态。

注意：

我们建议您在未使用的电源插槽中安装盖板。

要将 EX4650 交换机连接到交流电源，必须执行以下操作：

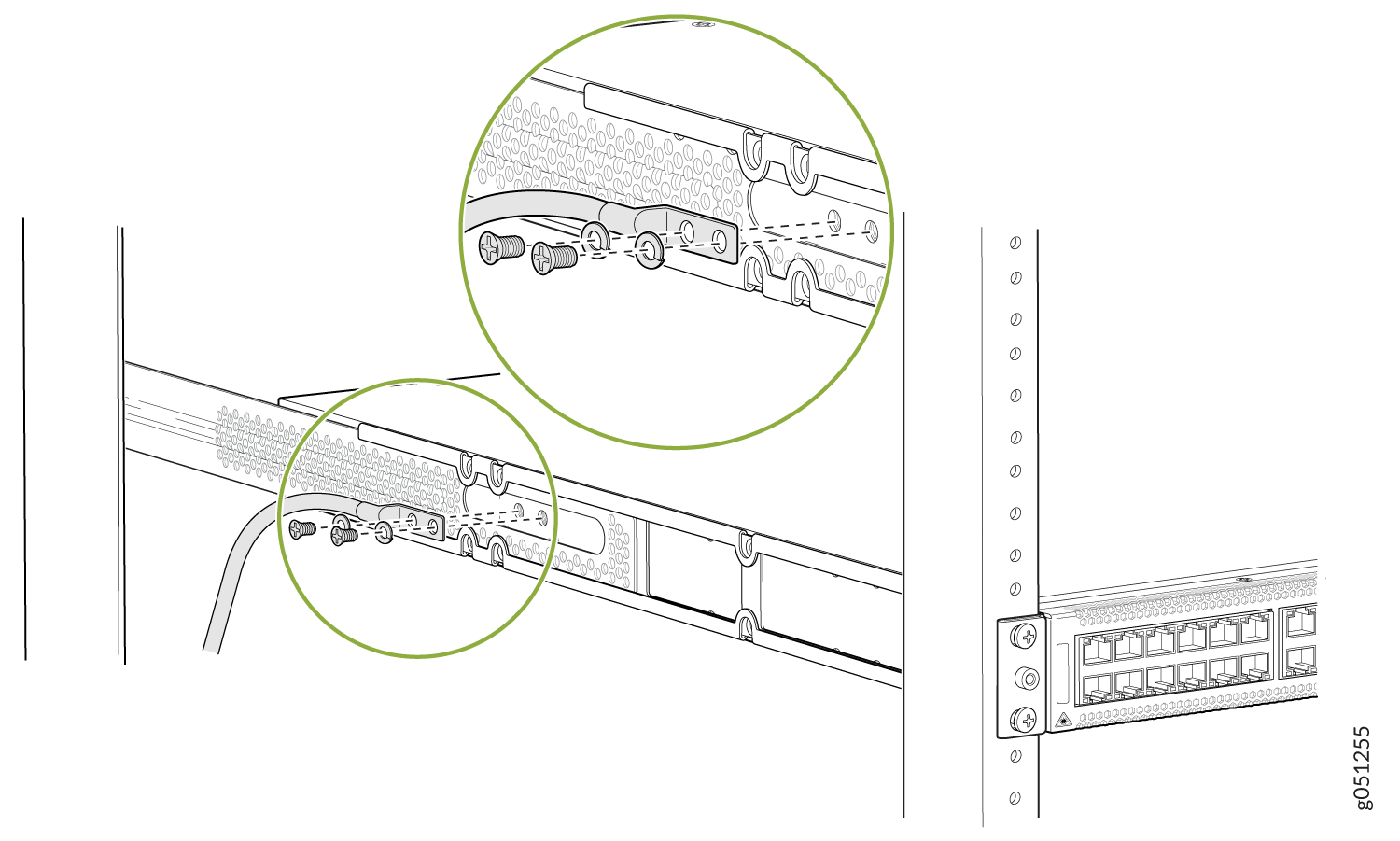

要将 EX4650 交换机接地，请执行以下操作：

有关受支持的 AC 电源线规格的信息，请参阅 EX4650 交换机的 AC 电源线规格。

要连接电源线，请执行以下操作：

将接地带连接到裸露的手腕和现场 ESD 点。
确保电源已完全插入机箱且闩锁牢固。如果只安装了一个电源，请确保在第二个电源插槽上安装了空白盖板。
找到交换机随附的电源线;电源线具有适合您地理位置的插头。

警告：
确保电源线不会阻挡对设备组件的访问或悬垂在人们可能绊倒的地方。
将每个电源连接到电源。将电源线的耦合器端插入 AC 电源面板上的 AC 电源线入口。
将电源线固定器推到电源线上（请参阅图 4）。

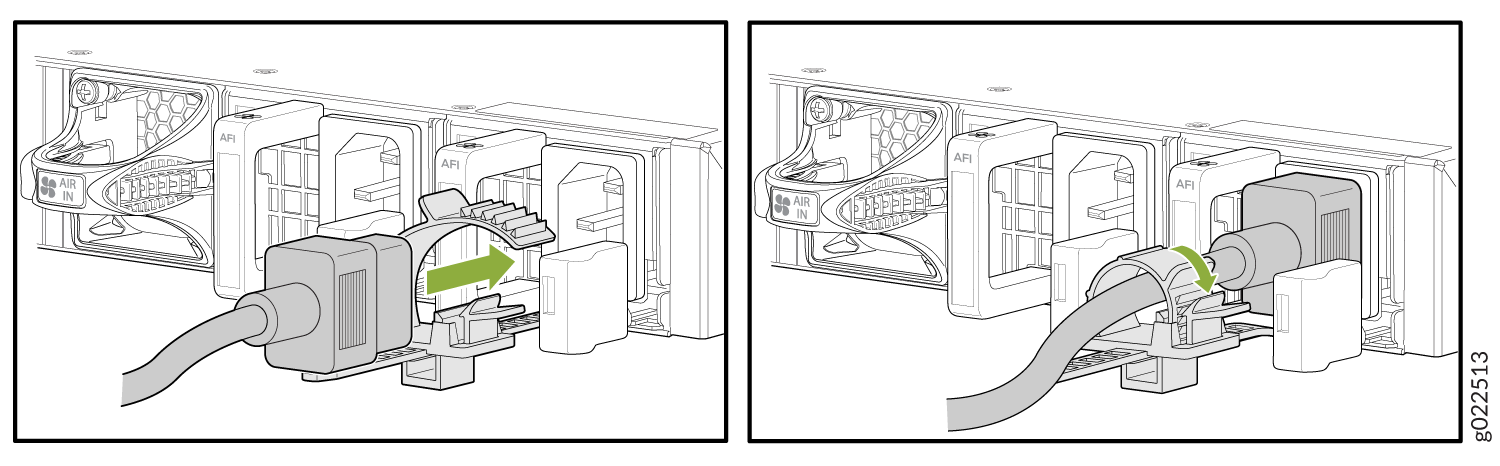

图 4：将交流电源线连接到 EX4650 中的交流电源
电源供电后，交换机会立即通电。设备上没有电源开关。
将电源线插头插入交流电源插座。
验证每个电源上的交流和直流 LED 是否呈绿色亮起。
如果琥珀色故障指示灯亮起，请断开电源电源，然后更换电源。在准备好更换电源之前，请勿卸下电源：电源或空白盖板必须安装在交换机中，以确保气流正常。

谨慎：

卸下后一分钟内将故障电源更换为空面板或新电源，以防止机箱过热。
