快速通道到机架安装和电源

您可以将 EX4400 交换机安装在桌面或其他水平表面上、两柱或四柱机架上，也可以安装在墙上。我们将引导您完成在两柱机架中安装交流供电交换机的步骤。

安装之前，请查看以下内容：

• EX4400 站点准则和要求。

• 一般安全准则和警告。

• EX4400 交换机的装箱单。

1. 将开关放在平坦、稳定的表面上。
2. 将 ESD 接地带的一端缠绕并固定在裸露的手腕上，然后将另一端连接到现场 ESD 点。

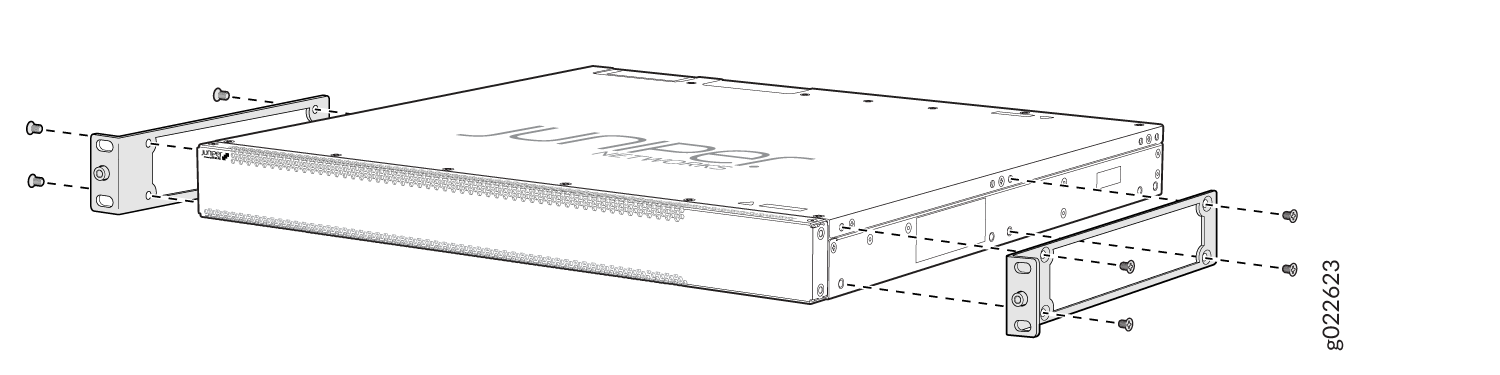

3. 使用机架安装套件中的八个螺钉和一把螺丝刀将安装支架连接到 EX4400 交换机的侧面。

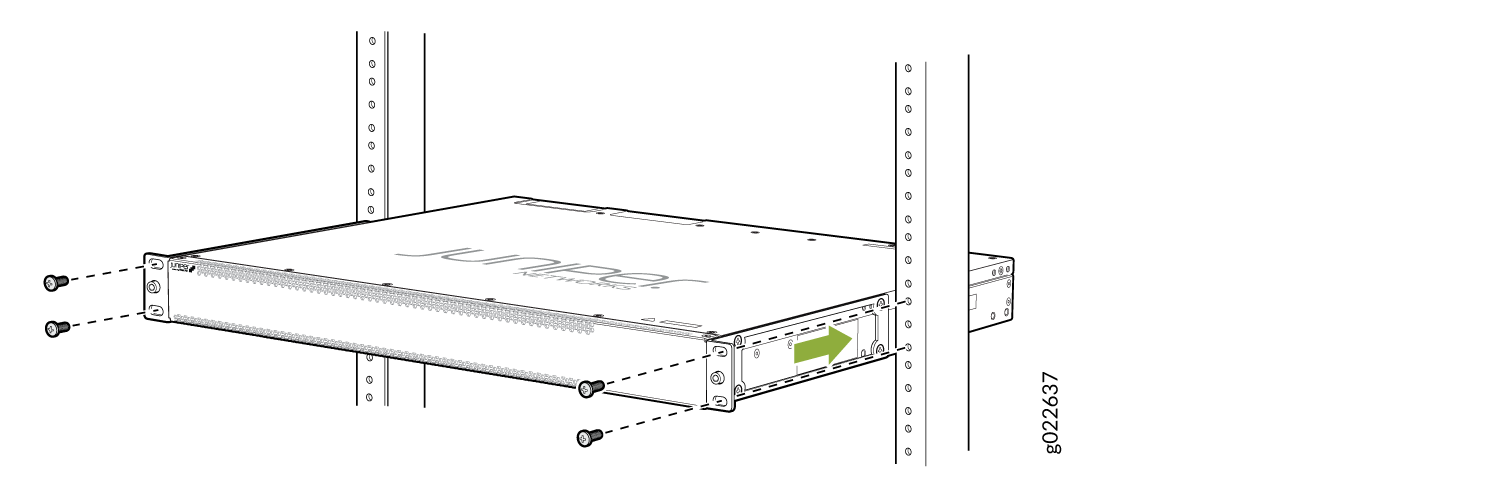

4. 提起交换机并将其放在机架中。放置交换机，使风扇模块上的进气标签朝向冷通道，或风扇模块上的进气标签朝向热通道。将每个安装支架上的底孔与每个机架柱上的孔对齐，确保交换机水平。

5. 将交换机固定到位时，请让第二个人插入并拧紧机架安装螺钉，以将安装支架固定到机架柱上。先拧紧两个底孔中的螺钉，然后再拧紧两个顶孔中的螺钉。



6. 检查机架两侧的安装支架是否彼此对齐。

7. 使用交换机随附的盖板盖住空扩展模块和电源插槽。

将 EX4400 交换机接地

要将 EX4400 交换机接地，请执行以下操作：

1. 将接地电缆的一端连接到正确的接地，例如机架。

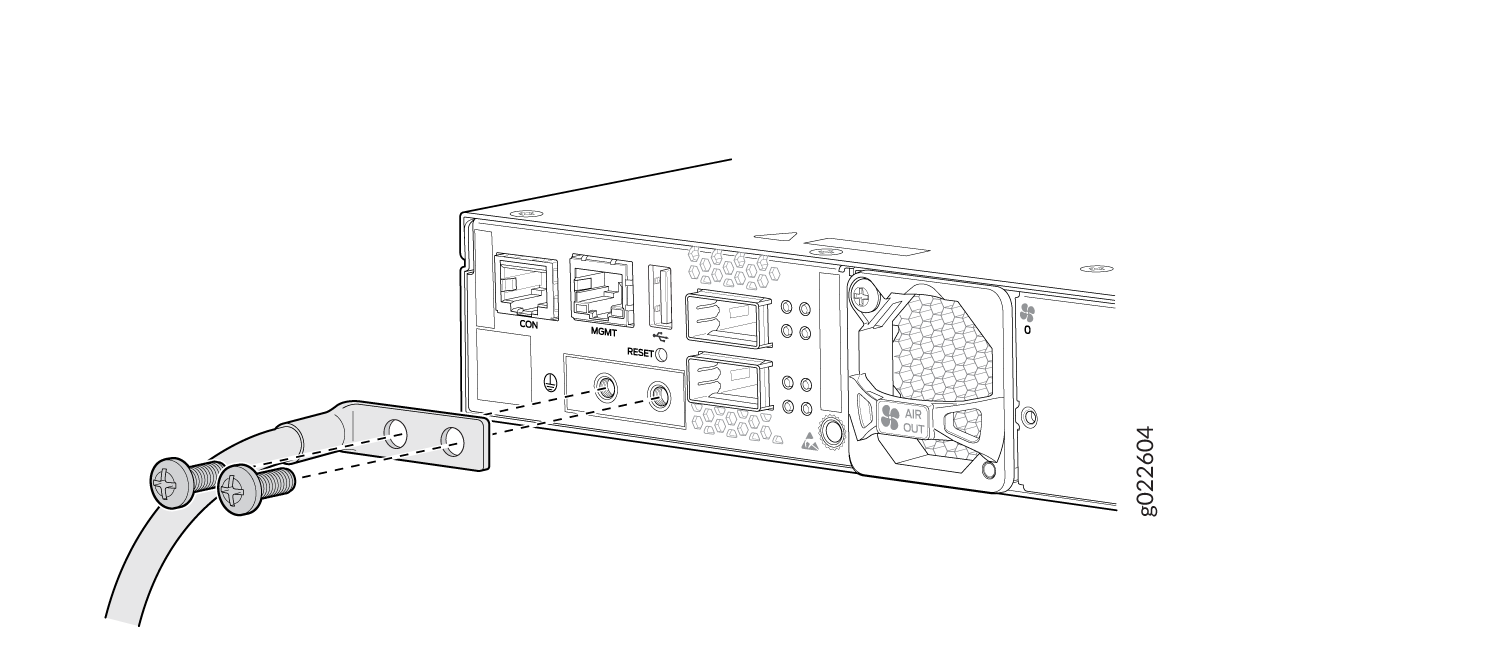

2. 将连接到接地电缆的接地片放在后面板上的保护性接地端子上。

3. 使用 10-32 x .25 英寸将接地接线片固定到保护性接地端子。带 #10 分锁垫圈的螺钉。

4. 敷好接地电缆。确保线缆不会阻挡对其他设备组件的访问或接触，并且不会悬垂在人们可能绊倒的地方。

连接电源线并打开交换机电源

有关支持的 AC 电源线规格的信息，请参阅 表 1。

要连接电源线，请执行以下操作：

1. 确保电源已完全插入交换机的后面板上。

2. 在后面板上，将接线条和电源线连接到交流电源插座：

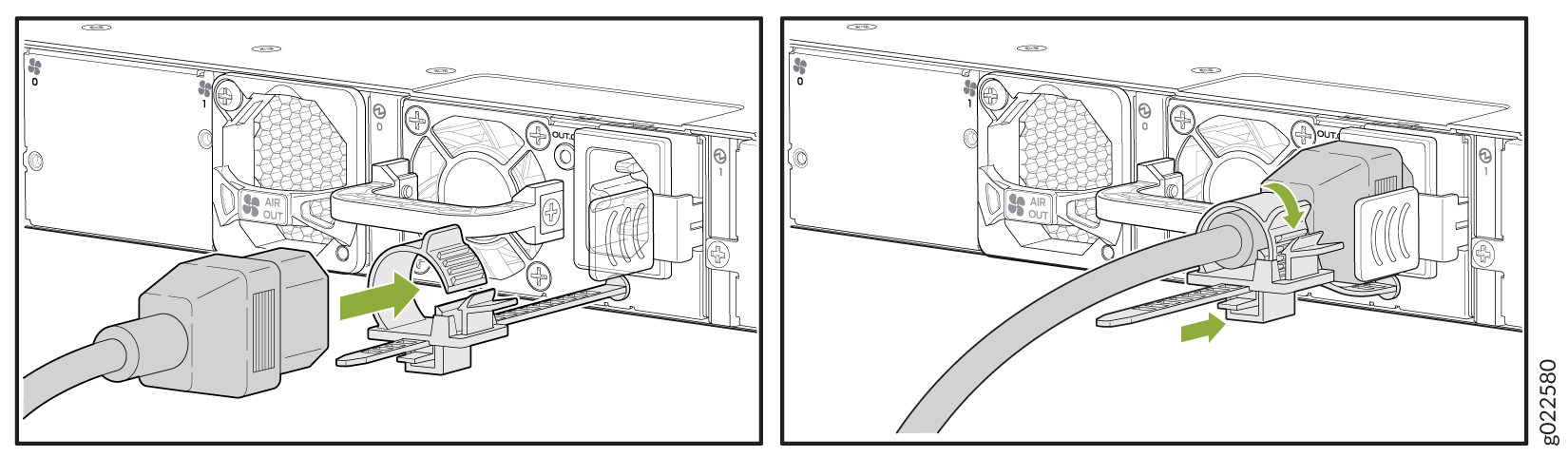

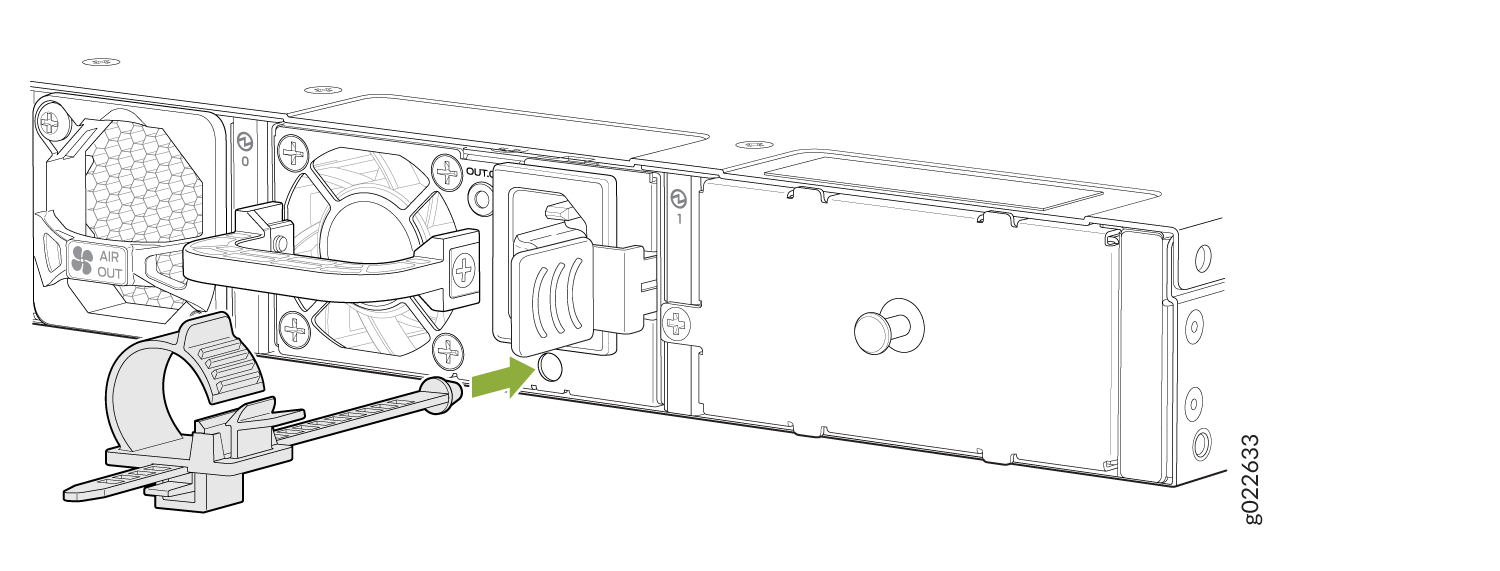

   1. 将固定条的末端推入交流电源插座旁边的孔中，直到其卡入到位。确保固定条中的环指向上方。



   2. 按下固定条上的小卡舌以松开环。

   3. 滑动环路，直到有足够的空间将电源线插入交流电源插座。

   4. 将电源线牢固地插入交换机上的交流电源插座。

   5. 将环向电源滑动，直到其紧贴电源线耦合器的底座。

   6. 按下环上的卡舌，然后将环拉成一个紧密的圆圈。



3. 如果交流电源插座有电源开关，请将其关闭。

4. 将电源线插入交流电源插座。

5. 如果交流电源插座有电源开关，请将其打开。插入电源后，交换机会立即通电。EX4400 没有电源开关。

6. 检查电源上的 LED 是否OUT.OK呈绿色常亮。如果没有，请断开电源与电源的连接。您需要更换电源（请参阅 EX4400 交换机硬件指南中的维护 EX4400 电源系统）。
