安装 EX4100-H 交换机

本主题将指导您完成安装 EX4100-H 交换机的步骤。

打开 EX4100-H 交换机包装

我们将 EX4100-H 交换机装在纸板箱中发货，并使用泡沫包装材料固定。纸箱有一个配件隔层。

注意：

装运纸箱可完全保护 EX4100-H 交换机。将开关安全地留在纸箱中，直到您准备好开始安装。

要打开交换机的包装，请执行以下操作：

  1. 将装运纸箱移至尽可能靠近安装地点的暂存区域，但要有足够的空间卸下系统组件。
  2. 放置纸箱，使箭头朝上。
  3. 打开装运纸箱的顶部翻盖。
  4. 拉出将开关固定到位的包装材料。
  5. 根据 纸箱上贴标签上的库存验证收到的部件（请参阅 EX4100-H 交换机的装箱单）。
  6. 请保存好运输纸箱和包装材料，以备日后需要移动或运送交换机时使用。

EX4100-H 交换机装箱单

交换机发货包括装箱单。根据装箱单上的物品检查您通过开关收到的零件。装箱单指定零件号并提供订单中每个零件的描述。发货的部件与您订购的交换机型号相匹配（请参阅 EX4100-H 型号和规格）。

如果装箱单上缺少任何部件，请联系您的客户服务代表，或从美国或加拿大境内拨打 1-888-314-5822 联系瞻博网络客户服务。有关没有免费号码的国家/地区的国际长号或直拨选项，请参阅 https://www.juniper.net/support/requesting-support.html。

  • 表 1 提供了 EX4100-H-12MP 交换机型号随附的组件清单的详细信息。

  • 表 2 提供了 EX4100-H-24MP 交换机型号随附的组件库存的详细信息。

  • 表 3 提供了 EX4100-H-24F 交换机型号随附的组件清单的详细信息。

表 1：EX4100-H-12MP 交换机型号随附的组件清单

组件

数量

交换机

1

电源单元

1（特定于交换机 — 交流或直流）

适合您所在地理位置的交流电源线

1

交换机与电源单元之间的电缆

1

直流电缆

1（未随 AC SKU 一起提供）

防尘罩

20（预组装）：SFP （4）、RJ45 （14）、USB-A （1）、USB-C （1）

报警连接器

1（预组装到交换机）

PSU 端子连接器

2（预组装到交换机）

文档路线图/保修卡

1

瞻博网络产品保修

1

最终用户许可协议

1
表 2：EX4100-H-24MP 交换机型号随附的组件清单

组件

数量

交换机

1

电源单元

1（特定于交换机 — 预组装到交换机的交流或直流电）

交流电源线

1（随 AC SKU 一起提供），特定于地区

直流电缆（随 DC SKU 一起提供）

1（随直流 SKU 一起提供），不随交流 SKU 一起提供

防尘罩：

36（预组装）：SFP （8）、RJ45 （26）、USB-A （1）、USB-C （1）

报警连接器

1（预组装到交换机）

机架安装套件

1

文档路线图/保修卡/最终用户许可协议

1
表 3：EX4100-H-24F 交换机型号随附的组件清单

组件

数量

交换机

1

电源单元

1（特定于交换机 — 预组装到交换机的交流或直流电）

交流电源线

1（随 AC SKU 一起提供），特定于地区

直流电缆（随 DC SKU 一起提供）

1（随直流 SKU 一起提供），不随交流 SKU 一起提供

防尘罩

20（预组装）：SFP （32）、RJ45 （2）、USB-A （1）、USB-C （1）

报警连接器

1（预组装到交换机）

机架安装套件

1

文档路线图/保修卡/最终用户许可协议

1
注意：

对于所有安装选项：

  1. EX4100-H 交换机（如果使用外部 PSU 或 PSU FRU，则带 PSU）必须安装在经过认证的机柜或机柜中，以防止因接触带电部件而造成任何人身伤害。外壳应可使用工具进入。应限制对交换机的访问。只有经过指导和技术娴熟的人员才能访问交换机。此要求也适用于任何现成的外部PSU。

  2. 对于流量控制应用 （NEMA TS2），EX4100-H 交换机必须根据 NEMA TS2 标准（第 7 节要求）安装在 NEMA 4 认证的机柜或经认证的机柜中。机柜应符合 NEMA TS2 第 7 节的要求。

  3. 具有所有安装类型（墙壁、桌面、磁铁、机架和 DIN 安装）的 EX4100-H 必须安装在经过认证的机柜中。

  4. 经过认证的机柜或外壳必须符合 UL、EN 62368-1 的防火外壳要求，以确保没有异物落入开关（如果使用外部 PSU，则为 PSU），并且没有燃烧颗粒从开关（以及 PSU，如果使用外部 PSU）掉落到外部。

  5. 用户应评估安装现场的气候/环境条件以选择机柜/外壳，以确保开关（如果使用外部 PSU，则为 PSU）免受灰尘、雨水、盐雾、污染物的影响，以防止任何损坏。下面是几个例子。

    • 对于灰尘/湿度极低的室内和室内非办公室安装，经过认证的密封机柜/外壳必须经过最低 IP 54（EN60529 中定义）或 4 类认证（UL 50 中定义）。

    • 要将交换机（如果使用外部 PSU）安装在室外环境中（以防止灰尘、腐蚀、湿气、盐雾、污染物、雨水），密封外壳或经过认证的密封机柜必须经过 IP65 或更高标准（IP 代码在 EN 60529 中定义）或 TYPE 4（在 UL 50E、UL50 中定义）

    • 将外部 PSU DDR-120B-12 与 EX4100-H-12MP 交换机一起使用时，请确保将 DDR-120B-12 PSU 的输入连接到与电源隔离的直流电源。

更新基本安装数据

注意：

如果对安装基数进行任何添加或更改，或者安装基数已移动，请更新安装基数数据。对于装机量数据不准确的产品，瞻博网络不对不符合硬件更换 SLA 的要求负责。

在 https://supportportal.juniper.net/s/CreateCase 更新您的安装基础。

使用机架安装套件（带 DIN 导轨）将 EX4100-H-12MP 交换机安装到机柜内

在使用机架安装套件（带 DIN 导轨）在机柜内安装交换机之前：

确保您有以下可用的零件和工具：

  • 带 DIN 导轨通道的机架安装支架 （EX4100-H-12-RM-DRK）

  • DIN 导轨套件

  1. 带 DIN 导轨通道的机架安装支架连接到两柱机架，用于将 EX4100-H-12MP 交换机和 PSU 安装到机柜内。下图是带 DIN 导轨通道的机架安装支架图。
    注意：将支架安装到交换机和 PSU 的推荐扭矩：22 +/- 0.5 Lb.in
    图 1：带 DIN 导轨通道的机架安装支架
    Technical drawing of a metal bracket for structural support with UP arrow for installation orientation.
  2. 将带有 DIN 导轨通道的机架安装支架连接到两柱机架。
    图 2：将带有 DIN 导轨通道的机架安装支架连接到两柱机架 Assembly diagram for mounting a bracket onto a wall with screws. Arrows show direction.
  3. 将 DIN 导轨支架连接到交换机。
    图 3：将 DIN 导轨支架连接到交换机 Exploded view of mounting a bracket onto an electronic device using screws, with a green arrow indicating the installation direction.
  4. 将 DIN 导轨支架连接到 PSU。
    图 4：将 DIN 导轨支架连接到 PSU Attaching a mounting bracket to an electronic device with ventilation holes; align screws with holes following green arrow direction.
  5. 将 交换机安装到机架安装支架的 DIN 导轨通道上。
    图 5：将开关安装到 DIN 导轨通道 Installing Juniper Networks EX4100-MP switch into a rack with arrows showing placement direction and locking clip detail.
  6. 将 PSU 安装到机架安装支架的 DIN 导轨通道。
    图 6：将 PSU 安装到 DIN 导轨通道 Device being installed onto a rack with green arrows showing positioning direction.
  7. 您已将 EX4100-H-12MP 交换机和 PSU 安装到机架安装托架的 DIN 导轨通道上，该支架连接到机柜内的两柱安装机架上。
    图 7：使用机柜内两柱机架中机架安装支架的 DIN 导轨通道安装交换机和 PSU Juniper Networks EX4100 series switch with Ethernet ports and PoE mounted on a rack with power supply unit.

使用机架安装套件（螺钉安装）在机柜内安装 EX4100-H-12MP 交换机

将交换机安装到机架中之前：

确保您有以下可用的零件和工具：

  • 一个机架安装支架

  • 八颗 M5 L8 螺丝

  • EX4100-H-12-RMK 套件

  1. 组装 PSU 并使用 M5 L8 螺钉切换到机架安装支架。
    注意：将支架安装到交换机和 PSU 的推荐扭矩：22 +/- 0.5 Lb.in
    图 8：组装 PSU 并用螺钉 Exploded view diagram of a metal bracket assembly with electronic components, including screws and dashed lines for attachment.切换到机架安装支架
  2. 将 机架安装支架连接到机柜内的两柱机架。
    图 9：将机架安装支架连接到机架 Installing Juniper Networks EX4100-M switch into rack with brackets and screws; green arrows show screw direction.
  3. 交换 机和 PSU 安装到机架安装支架上，机架安装支架连接到机柜内的两柱机架。
    图 10：安装到机架安装托架 Juniper EX4100-M switch and power supply unit mounted on a standard rack frame for enterprise networking.上的交换机和 PSU

使用机柜内的磁铁垫将 EX4100-H-12MP 交换机安装在铁质墙壁或表面上

在将交换机安装到墙上之前。确保您有以下部件和工具可用：

  • 两个磁铁支撑板（一个用于交换机，另一个用于 PSU）

  • 八颗 M5 L8 螺丝

  • 两个磁铁垫

注意：

磁铁安装只能在建筑物内进行，不得安装在建筑物外。交换机和 PSU 必须安装在交换机和 PSU 上没有阳光直射的位置。开关和 PSU 不应安装在热源附近，因为温度会影响磁铁性能。

注意：

如未正确安装磁铁和设备，可能会引发危险。仅使用瞻博网络提供的磁铁套件来安装设备。您可以将开关安装在 IT 中的铁质墙上，或使用磁铁垫将开关安装在安全的房间上。
注意：

  • 您可以使用磁铁垫将装置安装在黑色金属墙上，高度不超过 2 m。

  • 确保黑色金属壁光滑且没有任何污染物，如油、油脂、污垢等，否则设备可能会掉落。

  • 确保安装开关的铁质墙壁不靠近任何可能发生任何振动或冲击的区域。此外，您不得将产品安装在任何发热区域附近，因为这可能会导致安装故障。

  • 留出 2 英寸的足够空间。交换机周围都有用于冷却空间不足会导致交换机机箱过热。

  • 安装开关的铁质壁应平坦，表面应无任何起伏。黑色金属壁应有良好的支撑和足够的强度以支撑开关。
  1. 将 磁铁托盘安装到交换机的背面。
    注意：将支架安装到交换机和 PSU 的推荐扭矩：22 +/- 0.5 Lb.in
    图 11：将磁铁托盘组装到交换机背面

    Exploded diagram of device assembly showing a panel attaching to a box-like unit with screws and labels for agency and system info.
  2. 将 磁铁托盘组装到 PSU 的背面。
    图 12：将磁铁托盘组装到 PSU Attach panel to box device using screws. Panel on left, box on right. Green arrow shows direction for attaching. 后部
  3. 将 交换机连接到磁铁垫。
    图 13：将开关连接到磁铁垫 Juniper Networks EX4100-MG PoE++ switch with front panel ports and connections, cover labeled Juniper driven by Mist AI.上
  4. 将 PSU 连接到磁铁垫。
    图 14：将 PSU 连接到磁铁垫 Technical illustration of a device with a removable cover featuring the logo Juniper driven by Mist AI, indicating a network device.上
  5. 开关和 PSU 安装到磁性表面。
    图 15：安装到磁性表面 Juniper Networks EX4100-HMG PoE++ switch and supporting power supply mounted on panels for high-performance networking.的开关和 PSU

将 EX4100-H-12MP 交换机安装在桌面方向或机柜内的平面上

您可以将交换机及其 PSU 安装在桌面上或机柜内的任何其他水平表面上。表面或区域不得是倾斜的。

注意：

留出 2 英寸的足够空间。交换机周围都有用于冷却空间不足会导致交换机机箱过热。
将 交换机和 PSU 放在机柜内的平面或桌子上。
图 16：交换机和安装在桌子 The Switch and the PSU Mounted on a Desk上的 PSU

使用 DIN 导轨安装套件将 EX4100-H-12MP 交换机安装到机柜内

确保您有以下可用的零件和工具：

  • 两个 DIN 安装支架（一个用于交换机，另一个用于 PSU）

  • 八颗 M5 L8 螺丝

注意：

  • 该产品可以安装在标准的 35 毫米 DIN 导轨上

  • 交换机周围留出足够的 2 个空间用于冷却。空间不足会导致交换机机箱过热。
  1. 将 DIN 安装支架组装到交换机和 PSU 上。
    注意：将支架安装到交换机和 PSU 的推荐扭矩：22 +/- 0.5 Lb.in
    图 17：将 DIN 安装支架组装到交换机和 PSU Mounting plate assembly process for an electronic device with green arrows indicating screw attachment directions. 上
  2. 将 交换机和 PSU 连接到 DIN 通道顶部。
    图 18：将交换机和 PSU 连接到 DIN 通道顶部 Juniper Networks EX4100-MG PoE++ switch mounted on DIN rail with green circles highlighting securing mechanism.
  3. 拉动弹簧闩锁将设备连接到 DIN 通道。
    图 19：拉动弹簧闩锁将设备连接到 DIN 通道 Juniper EX4100-H-MG PoE++ switch mounted on a rail with labeled ports and green arrows showing installation directions.

从机柜内的 DIN 导轨上卸下 EX4100-H-12MP 交换机

  1. 拉动弹簧闩锁以断开开关和 PSU。
    图 20：拉动弹簧闩锁以断开开关和 PSU Juniper Networks EX4100-MG PoE++ switch mounted on DIN rail showing front and rear views with labeled ports and green arrows for mounting directions.
  2. 从 DIN 导轨上卸下开关和 PSU。
    图 21：从 DIN 导轨 Juniper Networks EX4100-H MG PoE++ switch mounted on a DIN rail with green arrows indicating installation points.上卸下开关和 PSU

将 EX4100-H-12MP 交换机安装在机柜内的墙上

将交换机安装到墙上之前：

.确保您有以下可用的零件和工具：

  • 两个壁挂式支架（壁挂式安装套件中提供）

  • 八个壁挂式支架螺钉（壁挂式安装套件中提供）

  • 八个安装螺钉，用于使用 M5 x 8 mm 连接交换机和外部 PSU（壁挂式安装套件中提供）

  • 空心墙锚（在壁挂安装套件中提供）

  • A 2 号十字 （+） 螺丝刀（未提供）

您可以使用单独订购的壁挂式安装套件，将 EX4100-H-12MP 交换机安装在墙上。

要将交换机和外部 PSU 安装在机柜内的墙上：

  1. 将 壁挂式安装支架连接到交换机。
    注意：将支架安装到交换机和 PSU 的推荐扭矩：22 +/- 0.5 Lb.in
    图 22：将壁挂式支架连接到交换机 Assembly diagram showing how to mount a device onto a bracket or wall mount. Labels include AGENCY LABEL and SYS INFO LABEL. Screws with dashed lines indicate placement. Green arrow shows bracket attachment direction.
  2. 将 壁挂式安装支架连接到 PSU。
    图 23：将壁挂式支架连接到 PSU Assembly diagram showing how to attach a mounting bracket to a device with screws. Green arrow indicates attachment direction.
  3. 按照下图中的测量值钻孔，以安装交换机壁挂支架的安装螺钉。如果安装螺钉插入墙板中，后面没有螺柱，则必须使用额定承重为 75 磅（34 千克）的干墙锚栓。尽可能将螺钉插入墙螺柱中，为交换机机箱提供额外的支撑。仅将螺钉拧紧一半，留出约 1/4 英寸。（6 毫米）螺钉头部与壁之间的距离。
    图 24：安装交换机安装支架安装螺钉的测量值
    Juniper EX4100-H MG PoE++ switch diagram showing layout, dimensions, Ethernet ports, power input, and status indicators.
  4. 根据下图中的测量值钻孔以安装 PSU 壁挂支架的安装螺钉。如果安装螺钉插入墙板中，后面没有螺柱，则必须使用额定承重为 75 磅（34 千克）的干墙锚栓。尽可能将螺钉插入墙钉中，为 PSU 机箱提供额外的支撑。仅将螺钉拧紧一半，留出约 1/4 英寸。（6 毫米）螺钉头部与壁之间的距离。
    图 25：PSU 安装支架安装螺钉的测量值 Technical drawing of a wall-mounted electronic device with dimensions: width 6.30 inches, height 3.94 inches, showing mounting holes and connectors.
  5. 使用螺钉将交换机固定到墙上。拧紧所有安装螺钉。
    图 26：使用螺钉 Juniper Networks EX4100-HM switch mounted with screws on a surface, highlighting its AI-driven network management and PoE++ features.将交换机固定到墙上
  6. 使用螺钉将 PSU 固定到墙上。拧紧所有安装螺钉。
    图 27：使用螺钉 Installation diagram of an electrical device with ventilation holes onto a mounting bracket using screws. Green arrow shows attachment direction.将 PSU 固定到墙上
  7. 交换机和 PSU 安装在机柜内的墙上。
    图 28：安装在墙上的交换机和 PSU
    Juniper EX4100-H MG PoE++ switch with Ethernet ports and status indicators for network connectivity and PoE applications.

将 EX4100-H-24MP 或 EX4100-H-24F 交换机安装在机柜内的机架中

两柱机架安装是 EX4100-H-24MP 和 EX4100-H-24F 交换机的默认安装选项。

注意：

交换机顶部保持 1 RU 的间隙，交换机底部保持 1 RU 的间隙。

确保您有以下可用的零件和工具：

  • 十字 （+） 螺丝刀，2 号（未提供）。

  • 用于将交换机机箱固定到机架的螺钉（未提供）。

  • 2 柱机架安装套件 - EX4100-H-2P-RMK（提供）。

  • 四颗 M4 x 6 螺丝（提供）

您可以将 EX4100-H-24MP 和 EX4100-H-24F 交换机安装在 19 英寸的两个立柱上。使用交换机随附的前安装支架安装机架或机柜。（本主题的其余部分使用 机架 来表示 机架或机柜。）

注意：

必须有一个人可以抬起交换机，而另一个人则可以将交换机固定到机架上。
注意：

如果要在机架上安装多个设备，请将最重的设备安装在机架底部，然后按照设备重量降序将其他设备从机架底部安装到顶部。
  1. 从 装运箱中取出交换机，放在平坦、稳定的表面上。
  2. 将 安装托架上的锁孔对齐交换机机箱上的肩螺钉，首先将侧面安装托架连接到交换机机箱，将 2 柱安装托架连接到交换机机箱。安装支架上的每个锁孔都有一个颈部和一个头部;脖子更窄。将安装托架上的锁孔放在交换机机箱上的肩螺钉上，然后将安装托架向交换机机箱后部滑动，使交换机机箱上的肩螺钉定位到安装托架上锁孔的头部。
    图 29：将 2 柱安装支架连接到机箱 Attach the 2-post mounting brackets to the chassis
  3. 插入四颗 M4 x 6 毫米十字螺钉，将安装托架连接到交换机机箱上对齐的孔中，然后拧紧螺钉。

    推荐扭矩为 10 +/- 0.5 Lb.in

  4. 要将交换机连接到机架，请提起交换机并将其放置在机架中，将安装托架的孔与机架柱上的螺纹孔对齐。将每个安装托架上的孔与每个机架导轨上的孔对齐，确保交换机机箱水平。让另一个人将交换机固定到机架上。使用适合机架的八颗螺钉将安装支架连接到机架并拧紧螺钉。
    图 30：将安装托架连接到机架 Attach the mounting brackets to the rack
    图 31：安装在机架中的交换机

使用 EX4100-H-4P-RMK（螺钉安装）将 EX4100-H-24MP 或 EX4100-H-24F 交换机安装在机架或机柜中的四个柱子上

确保您有以下可用的零件和工具：

  • 一对前安装支架，用于将交换机与机架的前柱齐平安装 -（随附四柱机架安装套件）

  • 一对后安装支架（随四柱机架安装套件提供）

  • 四颗 M4 x 6 螺钉（随四柱机架安装套件提供）

  • 十字 （+） 螺丝刀，2 号（未提供）

  • 用于将交换机机箱和后部安装刀片固定到机架的螺钉（未提供）

您可以将 EX4100-H-24MP 或 EX4100-H-24F 交换机安装在 19 英寸的四个柱上。使用可单独订购的四柱机架安装套件 （EX4100-H-4P-RMK） 安装机架或机柜。（本主题的其余部分使用 机架 来表示 机架或机柜。）

注意：

必须有一个人可以抬起交换机，而另一个人则可以将交换机固定到机架上。
注意：

交换机顶部保持 1 RU 的间隙，交换机底部保持 1 RU 的间隙。
注意：

如果要在机架上安装多个设备，请将最重的设备安装在机架底部，然后按照设备重量降序将其他设备从机架底部安装到顶部。

要将交换机安装在机架中的四个柱子上：

  1. 从 装运箱中取出交换机，将交换机放在平坦、稳定的表面上。
  2. 通过 将安装支架上的锁孔对齐交换机机箱上的肩部螺钉，将侧面安装支架连接到机箱。
  3. 安装支架上的每个锁孔都有一个颈部和一个头部;颈部更窄。将安装托架上的锁孔放在机箱上的肩螺钉上，然后将安装托架向机箱后部滑动，使机箱上的肩螺钉定位到安装托架上锁孔的头部。
    1. 插入 M4 x 6 毫米十字螺钉，将安装支架连接到机箱上的对齐孔中，然后以 10 +/- 0.5 Lb.in 的建议扭矩拧紧螺钉。
    图 32：将安装托架连接到交换机 Installing rack-mounting rails with screws; green arrows show assembly direction; close-ups highlight screw details.
  4. 要将交换机连接到机架，请提起交换机并将其放置在机架中，将安装托架的孔与机架柱上的螺纹孔对齐。将每个安装托架上的孔与每个机架导轨上的孔对齐，确保交换机机箱保持水平。
    1. 将 交换机固定到机架的前柱上。
    图 33：将前安装托架和交换机机箱固定到机架 Installing a rack-mounted server into a server rack with screws and direction indicated by an arrow.上
  5. 将 后安装托架刀片滑入连接到交换机机箱的前安装托架的侧轨中。
    1. 使用后安装支架将交换机固定到机架的后柱上，然后拧紧螺钉
    图 34：将后安装支架刀片连接到交换机，然后将后安装支架连接到交换机机箱 Server being installed into a rack with arrows indicating direction and screws showing rail attachment to rack frame.

使用 EX4100-H-4P-TL-RMK 免工具机架安装套件，将 EX4100-H 24MP 或 EX4100-H 24F 交换机安装到机架或机柜中

您可以将 EX4100-H 24MP 或 EX4100-H 24F 交换机安装在方孔或螺纹孔四柱 19 英寸上。使用无工具的机架 EX4100-H-4P-TL-RMK 机架安装套件。

四柱安装通过所有四个角均匀地支撑交换机。

使用 EX4100-H-4P-TL-RMK 免工具机架安装套件在方孔四柱机架上安装交换机

确保您有以下可用的工具和零件：

  • ESD 接地带 - 未提供。

  • 用于连接到交换机机箱的一对侧面安装支架 - 机架安装套件随附。

  • 一对用于连接到机架柱的前后安装导轨 - 机架安装套件随附。

注意：

交换机顶部保持 1 RU 的间隙，交换机底部保持 1 RU 的间隙。

要将交换机安装到四柱机架上：

  1. 查看一般安全指南和警告。
  2. 将 静电放电 （ESD） 电缆接地带的一端缠绕在裸露的手腕上，然后将另一端连接到站点 ESD 点。
  3. 要将侧面安装托架连接到交换机机箱，请将安装托架上的锁孔对齐到交换机机箱上的肩螺钉上。将安装托架滑向交换机机箱的后部。
    图 35：安装侧面安装支架 Attaching sliding rails to a rack-mounted server with green arrows indicating installation direction and zoomed-in details of screws and locking mechanisms.
  4. 通过将后浮动导轨滑入前导轨来组装安装导轨。
    图 36：组装安装导轨 Assembly diagram showing components of a drawer slide mechanism with green arrows indicating assembly direction.
  5. 在 机架上安装安装导轨：

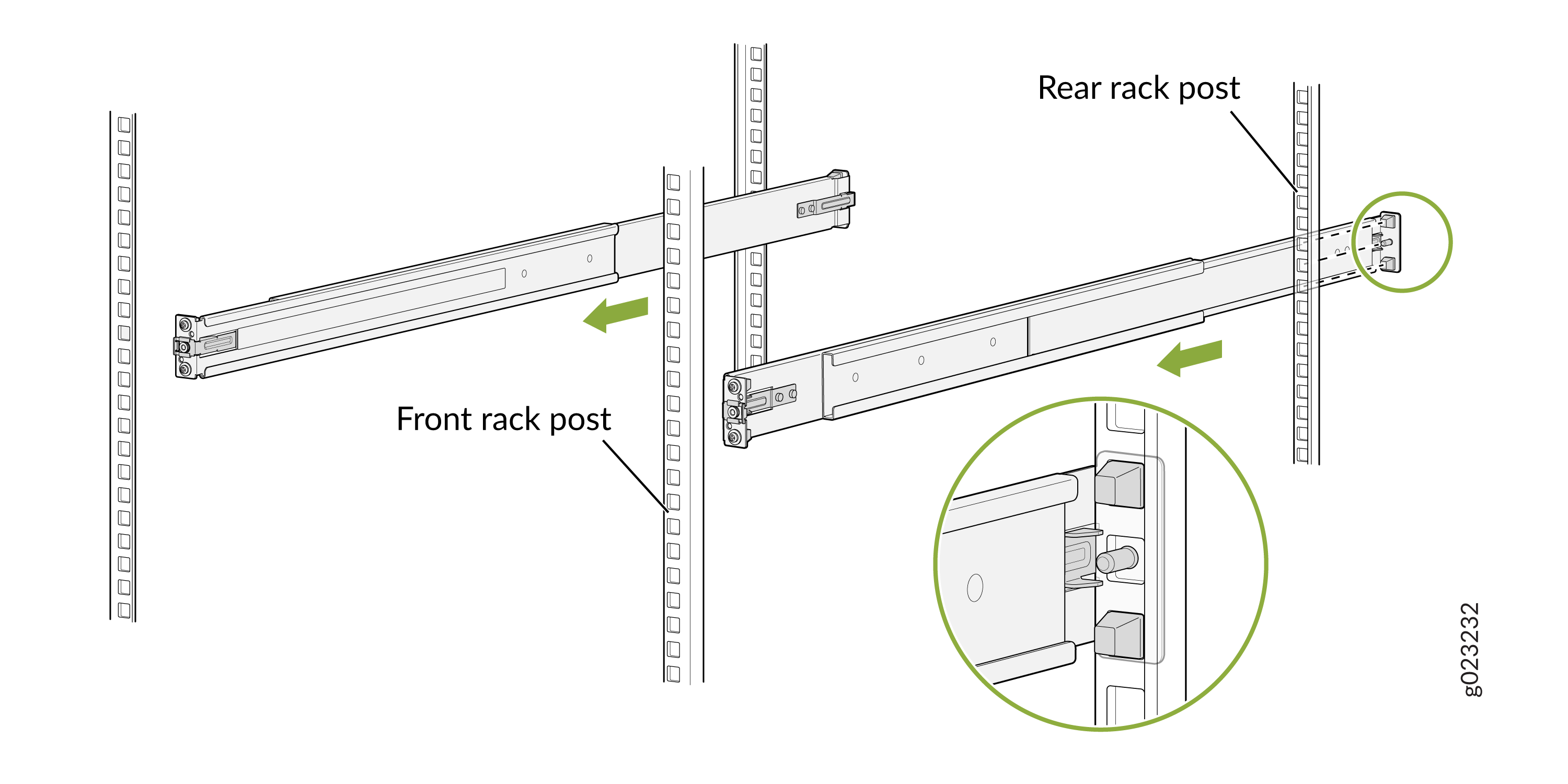

    1. 将 后安装导轨的导向块与后柱孔对齐。将后安装导轨拉向机架前部，以将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到明显的咔嗒声。
      图 37：安装后安装导轨 Installing rack rails in server rack with green arrows showing insertion direction. Zoomed view highlights rail-to-post connection mechanism.
    2. 将 前安装导轨的导向块与前柱孔对齐。将前安装导轨推向机架后部，以将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到明显的咔嗒声。
      图 38：安装前安装导轨 Rack-mount rail system showing sliding rails attached to front and rear rack posts for supporting servers in data centers.
    3. 目 视确保前后闩锁已锁定在安装导轨上。安装导轨应牢固地安装在机架上。
      图 39：固定在机架 Technical drawing of a rack system with perforated supports and telescopic sliding rails for an assembly guide.上的安装导轨
  6. 提 起交换机并将其放置在机架中，将侧面安装支架与安装导轨对齐。将交换机滑入机架安装导轨的通道中。
    图 40：将交换机滑入机架 Installing a rack-mounted server into a rack using sliding rails; green arrows and zoomed-in sections show connection points and securing mechanisms.
  7. 拧紧两个指旋螺钉以固定交换机。
    图 41：拧紧指旋螺钉 Server being mounted on sliding rails in a rack, with green circles highlighting attachment points.

使用 EX4100-H-4P-TL-RMK 免工具机架安装套件，将交换机安装在带螺纹孔的四柱机架上

确保您有以下可用的工具和零件：

  • ESD 接地带 - 未提供。

  • 1 号十字 （+） 螺丝刀 - 未提供。

  • 2 号十字 （+） 螺丝刀 - 未提供。

  • 八个螺钉，用于将安装导轨连接到机架柱 — 未提供。

  • 用于连接到交换机机箱的一对侧面安装支架 - 机架安装套件随附。

  • 连接到机架柱的一对安装前后导轨 - 机架安装套件随附。

要将交换机安装在带螺纹孔的四柱机架上：

  1. 查看一般安全指南和警告。
  2. 将 静电放电 （ESD） 电缆接地带的一端缠绕在裸露的手腕上，然后将另一端连接到站点 ESD 点。
  3. 要将侧面安装托架连接到交换机机箱，请将安装托架上的锁孔对齐到交换机机箱上的肩螺钉上。将安装托架滑向交换机机箱的后部。
    图 42：安装侧面安装支架 Attaching sliding rails to a rack-mounted server with green arrows indicating installation direction and zoomed-in details of screws and locking mechanisms.
  4. 组装安装导轨：
    1. 使用 4.5 +/- 0.5 Lb.in 的推荐扭矩松开螺钉和垫圈，从前安装导轨上拆下导轨。
      图 43：从前安装导轨 Exploded view of front rail assembly with screws, washers, and brackets, illustrating assembly process for a structural component.上卸下导向块
    2. 松开螺钉和垫圈，从后安装导轨上拆下导轨。
      图 44：从后安装导轨 Exploded view of rear rail assembly diagram with screws, washers, and fasteners for structural attachment.上卸下导轨
    3. 将 后浮动导轨滑入前导轨。
      图 45：组装安装导轨 Diagram of drawer slides with green arrows showing assembly process and how components fit together for smooth operation.
  5. 在 机架上安装安装导轨：
    1. 将 后安装导轨的导销插入后柱孔中。将后安装导轨拉向机架前部，以将导轨锁定到位。当闩锁锁定到位时，您会听到明显的咔嗒声。
      图 46：安装后安装导轨 Rack mount rail installation showing front and rear rack posts connected by a rail with arrows indicating installation direction.
    2. 将 前安装导轨的导销插入前柱孔中。将前安装导轨推向机架后部，以将导轨锁定到位。当闩锁锁定到位时，您会听到明显的咔嗒声。使用适合机架螺纹尺寸的螺钉（未提供）将前安装导轨固定到前机架柱上。
      图 47：安装和固定前安装导轨 Illustration of rack rail system installation with front and rear posts, rails, screws, and green arrows showing direction.
    3. 使用适合机架螺纹尺寸的螺钉（未提供）将后安装导轨固定到后机架柱上。
      图 48：固定后安装支架 Secure the Rear Mounting Brackets
    4. 目 视确保前后闩锁已锁定在安装导轨上。安装导轨应牢固地安装在机架上。
      图 49：安装和固定 Mounting Rails Installed and Secured的安装导轨
  6. 提 起交换机并将其放置在机架中，将侧面安装托架与安装导轨对齐。将交换机滑入机架安装导轨的通道中。
    图 50：将交换机滑入机架 Slide the Switch into the Rack
  7. 拧紧两个指旋螺钉以固定交换机。
    图 51：拧紧指旋螺钉 Tighten the Thumbscrews

将物理安全性锁连接到 EX4100-H-12MP 交换机

您可以将物理安全锁连接到 EX4100-H-12MP 交换机和外部 PSU。要将物理安全锁连接到交换机和 PSU，请执行以下操作：
  1. 将 锁插入交换机机箱上的安全插槽。
    图 52：将锁插入交换机机箱 Juniper Networks EX4100-H MG PoE++ switch with Mist AI integration, showing Ethernet ports, indicators, and a connected power cable.上的安全插槽
  2. 使用钥匙将锁设置到锁定位置。
    图 53：使用钥匙 Juniper Networks EX4100-H-MG PoE++ switch for enterprise environments with Mist AI integration for network management.将锁设置到锁定位置
  3. 将 锁插入 PSU 上的安全插槽。
    图 54：将锁插入 PSU Technical diagram of an electronic enclosure with ventilation holes, screws, and a cable connecting to a port. Part number 802299 displayed. 上的安全插槽
  4. 使用钥匙将锁设置到锁定位置。
    图 55：使用钥匙 Rectangular electronic enclosure with ventilation holes and screws, cable connected. Green arrow shows cable rotation for securing. Label g023000.将锁设置到锁定位置

将物理安全性锁连接到 EX4100-H-24MP 和 EX4100-H-24F 交换机

您可以将物理安全锁连接到 EX4100-H-24MP 和 EX4100-H-24F 交换机。要将物理安全锁连接到交换机，请执行以下操作：
  1. 将 锁插入交换机机箱上的安全插槽。
    图 56：将锁插入 EX4100-H-24MP 交换机机箱上的安全插槽中 Locking mechanism illustration: key and cable lock inserted into a device's lock slot, with modular design and heat sinks.
    图 57：将锁插入 EX4100-H-24F 交换机机箱上的安全插槽中 Security cable lock being inserted into a Kensington lock slot on a device to prevent theft.
  2. 使用钥匙将锁设置到锁定位置。
    图 58：使用 EX4100-H-24MP 上的钥匙将锁设置到锁定位置 Technical illustration of an electronic component with heatsink fins, grounding connection, mounting hardware, and handles for installation.
    图 59：使用 EX4100-H-24F 上的钥匙将锁设置到锁定位置 Component installation showing cable connected to terminal with green arrow indicating rotational adjustment.
