Ganancias de antena por modelo de AP

Antenas AP de Mist

Las siguientes tablas muestran la ganancia máxima para la cual está certificado el AP de Juniper Mist, o el AP más una antena externa. Consulte Configurar plantillas de RF y notación de potencia de transmisión para AP de Juniper para obtener información relacionada.

La ganancia máxima permitida variará según el dominio regulatorio en el que opere el AP. Tenga cuidado de no exceder el máximo permitido por las regulaciones locales. Por ejemplo, un AP43E con una antena direccional externa puede admitir una ganancia de hasta 8 dBi en la banda de radio de 2,4 GHz y de hasta 10 dBi en la banda de radio de 5 GHz, pero la ganancia excederá el máximo permitido para algunos dominios regulatorios. Aunque el hardware de AP lo admite y el software lo permite, establecer una ganancia de 10 dBi sería un error en algunas jurisdicciones.

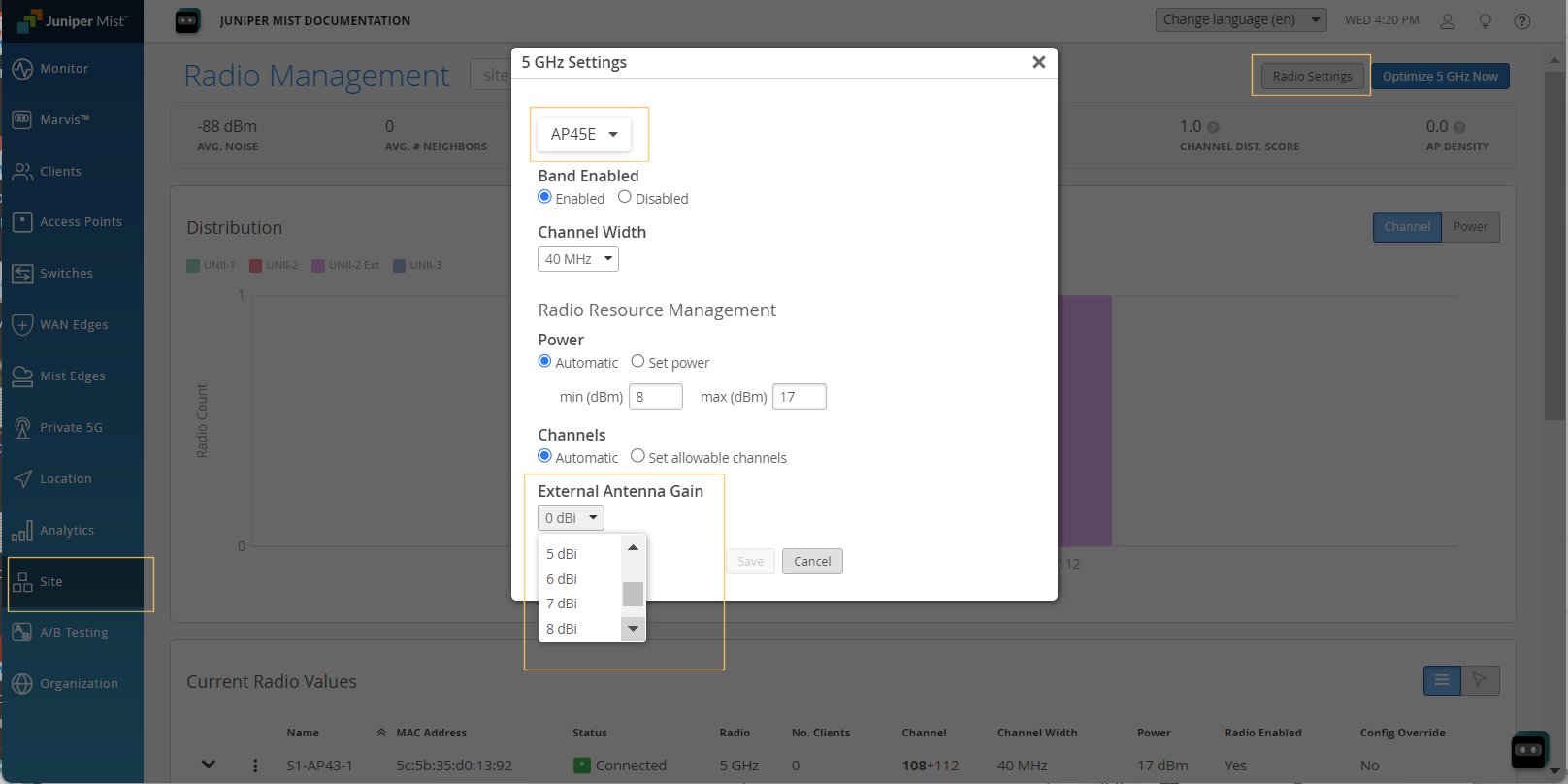

En la Figura 1 se muestra un ejemplo de configuración de la página Configuración de radio (a nivel de sitio). La opción Ganancia de antena externa no aparece para los AP internos.

Tabla 1: Ganancias de antenas interiores

Modelo	Tipo de antena	2,4 GHz	5 GHz	6 GHz
AP12	Omnidireccionamiento	2 dBi	5 dBi	~
AP17	Direccional	4 dBi	6 dBi	6 dBi
AP21	Omnidireccionamiento	3 dBi	5 dBi	~
AP24	Omnidireccionamiento	3 dBi	5 dBi	5 dBi
AP27	Omnidireccionamiento	4 dBi	6 dBi	6 dBi
AP32	Omnidireccionamiento	5 dBi	6 dBi	~
AP33	Omnidireccionamiento	5 dBi	6 dBi	~
AP34	Omnidireccionamiento	4 dBi	6 dBi	6 dBi
*AP36M	Multimodo
AP41	Omnidireccionamiento	4 dBi	5 dBi	~
AP43	Omnidireccionamiento	4 dBi	6 dBi	~
AP45	Omnidireccionamiento	3 dBi	5 dBi	5 dBi
AP47	Omnidireccionamiento	4 dBi	6 dBi	6 dBi
AP47D	Direccional	6 dBi	8 dBi	8 dBi
AP61	Omnidireccionamiento	4 dBi	5 dBi	~
AP63	Omnidireccionamiento	4 dBi	6 dBi	~
AP64	Omnidireccionamiento	3 dBi	5 dBi	5 dBi
**AP66D	Direccional Para las bandas de 5 GHz y 6 GHz, puede seleccionar un patrón de haz ancho (90° × 90°), medio (30° × 90°) o estrecho (30° × 30°).	6 dBi	5 dBi (ancho), 7 dBi (medio), 10 dBi (estrecho)	7 dBi (ancho), 8 dBi (medio), 10 dBi (estrecho)
AP-723H	Direccional	3,5 dBi	3,5 dBi	3,5 dBi

* Configure el modo interno/externo en plantillas de RF, en perfiles de dispositivos o en el propio AP.

** Establezca el patrón de haz en el propio AP o en plantillas de RF o perfiles de dispositivo después de especificar el modelo de AP.

Tabla 2: Ganancias de antenas exteriores

Modelo	Tipo de antena	2,4 GHz	5 GHz	6 GHz
*AP36M	Multimodo
AP47E	Direccional	8 dBi	10 dBi	10 dBi
AP45E	Omnidireccionamiento Direccional	4 dBi 8 dBi	6 dBi 10 dBi	6 dBi 10 dBi
AP43E	Direccional	8 dBi	10 dBi	~
AP41E	Direccional	8 dBi	8 dBi	~
AP63E	Direccional	8 dBi	10 dBi	~
AP61E	Direccional	8 dBi	8 dBi	~

* Configure el modo interno/externo en plantillas de RF, en perfiles de dispositivos o en el propio AP.
