Configurar perfil de concentrador para enrutadores de Session Smart

Cada dispositivo concentrador en una topología de nube de Juniper Mist™ debe tener su propio perfil. Los perfiles de concentrador son una forma conveniente de crear una superposición y asignar una ruta para cada vínculo WAN en esa superposición en la garantía de WAN de Juniper.

La diferencia entre un perfil de concentrador y una plantilla de borde WAN es que se aplica el perfil de concentrador a un dispositivo individual que se encuentra en un sitio de concentrador. Además, las plantillas de borde WAN están vinculadas a sitios radiales que tienen varios dispositivos y enlazadas con la misma plantilla en varios sitios. Cada interfaz de Hub WAN crea un punto de conexión de superposición para los radios. Las interfaces WAN radiales asignan las interfaces apropiadas de Hub WAN, definiendo la topología. Los perfiles de concentrador impulsan la adición y eliminación de rutas en la superposición.

Cuando crea un perfil de concentrador para los enrutadores de Session Smart™ de Juniper®, la nube de Mist genera e instala los certificados SSL automáticamente. También configura sondas de enlace ascendente WAN para la detección de conmutación por error.

En esta tarea, se crea un perfil de concentrador y, a continuación, se clona el mismo perfil para crear un segundo perfil de concentrador en el portal de la nube de Juniper Mist.

Configurar un perfil de concentrador

Un perfil de concentrador comprende el conjunto de atributos que se asocian con un dispositivo de concentrador determinado. Los perfiles de concentrador incluyen nombre, LAN, WAN, dirección de tráfico, políticas de aplicación y opciones de enrutamiento. Puede asignar el perfil de concentrador a un dispositivo de concentrador y, después de cargar un perfil de concentrador en el sitio, el dispositivo asignado al sitio recoge los atributos de ese perfil de concentrador.

Para configurar un perfil de concentrador:

  1. En el portal de la nube de Juniper Mist, haga clic en Perfiles de la organización > WAN > Hub.
    Aparecerá una lista de perfiles existentes, si los hay.
  2. Haga clic en Crear perfil en la esquina superior derecha.
    Nota:

    También puede crear un perfil de concentrador importando una notación de objetos JavaScript (archivo JSON) mediante la opción Importar perfil .

  3. Introduzca el nombre del perfil y haga clic en Crear.
    Cuadro 1 resume las opciones que puede establecer en un perfil de Hub.
    Tabla 1: Opciones de perfil de concentrador
    Descripción del campo
    Nombre El nombre del perfil. Introduzca un nombre único para el perfil. El nombre de perfil puede incluir hasta 64 caracteres. Ejemplo: hub1.
    NTP La dirección IP o el nombre de host del servidor del protocolo de tiempo de red (NTP). NTP permite que los dispositivos de red sincronicen sus relojes con un reloj de fuente central en Internet.
    Se aplica al dispositivo Sitio para asociar el perfil del concentrador. El menú desplegable muestra una lista de los dispositivos de borde WAN disponibles en el inventario del sitio actual.
    Grupo Hub

    Configure un grupo de concentradores especificando un identificador (número) de grupo de concentradores. Los grupos de concentradores se usan para agrupar dispositivos de concentradores de forma lógica. Los grupos de concentradores le ayudan a escalar su arquitectura de concentrador horizontalmente. Al asignar un conjunto de dispositivos a un grupo de concentradores, los radios pueden formar rutas de superposición a los puntos de conexión del concentrador dentro del grupo. Cada grupo de concentradores está limitado a 31 puntos de conexión de concentrador.

    Configuración de DNS Dirección IP o nombres de host de servidores del Sistema de nombres de dominio (DNS). Los dispositivos de red utilizan los servidores de nombres DNS para resolver nombres de host en direcciones IP.
    Conectores de borde seguro Detalles del conector Secure Edge. Secure Edge realiza una inspección del tráfico de los dispositivos de borde WAN administrados por el portal de nube de Juniper Mist.
    WAN Detalles de las interfaces WAN. El perfil de concentrador utiliza estos detalles para crear un extremo de superposición para los radios. Para cada uno de los vínculos WAN, puede definir la interfaz física, el tipo de WAN (Ethernet o DSL), la configuración de IP y los extremos del concentrador de superposición para las interfaces. Consulte Agregar interfaces WAN al perfil de concentrador.
    LAN Detalles de las interfaces LAN. Lado concentrador de las interfaces LAN que conectan el concentrador al segmento LAN. Puede asignar las redes, crear VLAN y configurar las direcciones IP y las opciones de DHCP (ninguna, retransmisión o servidor). Consulte Agregar una interfaz LAN al perfil de concentrador.
    Dirección del tráfico Rutas de dirección. Define las diferentes rutas que puede tomar el tráfico para llegar a su destino. Para cualquier política de dirección de tráfico, puede incluir rutas para que el tráfico atraviese, así como las estrategias para utilizar esas rutas. Consulte Configurar políticas de dirección de tráfico.
    Políticas de aplicación Políticas para aplicar reglas para el tráfico. Defina las políticas de red (origen), aplicación (destino), dirección de tráfico y acción de política. Consulte Configurar una directiva de aplicación.
    Enrutamiento Opciones de enrutamiento para enrutar el tráfico entre el hub y los radios. Puede habilitar el enrutamiento subyacente del Protocolo de puerta de enlace de borde (BGP), en el que las rutas se aprenden dinámicamente o utilizan el enrutamiento estático para definir rutas manualmente.
    Configuración de CLI Comandos de configuración de CLI. Si desea configurar opciones que no están disponibles en la GUI de la plantilla, puede configurarlas mediante comandos de CLI en el formato set .
  4. Haga clic en Guardar.

Agregar interfaces WAN al perfil de concentrador

Cree interfaces WAN para el perfil del concentrador. Las interfaces WAN se convierten en la conexión a través de SD-WAN. El perfil de concentrador crea automáticamente una superposición de puntos de conexión para cada interfaz WAN. Tenga en cuenta que los puntos de conexión del concentrador de superposición es donde se le informa al radio (rama) sobre los puntos de conexión del concentrador.

Para agregar interfaces WAN al perfil de concentrador:

Dirección de tráfico radial

Los perfiles de hub le permiten controlar t

  1. Desplácese hacia abajo hasta la sección WAN y haga clic en Agregar WAN para abrir el panel Agregar configuración de WAN.
  2. Complete las configuraciones de acuerdo con los detalles proporcionados en la Tabla 2.
    Tabla 2: Configuración de la interfaz WAN
    Campos Interfaz WAN 1 Interfaz WAN 2
    Nombre (una etiqueta y no una tecnología) INET MPLS
    Punto de conexión del concentrador de superposición (generado automáticamente) hub1-INET hub1-MPLS
    Tipo de WAN Ethernet Ethernet
    Interfaz ge-0/0/0 ge-0/0/1
    VLAN ID - -
    Dirección IP {{WAN0_PFX}}.254 {{WAN1_PFX}}.254
    Longitud del prefijo 24 24
    Entrada {{WAN0_PFX}}.1 {{WAN1_PFX}}.1
    TDR de origen Compruebe la interfaz. Compruebe la interfaz .
    Anulación para IP pública
    • Comprobar la anulación de IP pública

    • Proporcionar IP pública={{WAN0_PUBIP} }

    • Comprobar la anulación de IP pública

    • Proporcionar IP pública={{WAN1_PUBIP} }

    IP pública {{WAN0_PUBIP}} {{WAN1_PUBIP}}
    Nota:

    Utilice la traducción de direcciones de red (NAT) junto con la publicidad de la dirección IP pública, a menos que la dirección WAN sea una dirección enrutable públicamente.

  3. Haga clic en Guardar.

    La figura 1 muestra la lista de interfaces WAN que creó.

    muestra la lista de interfaces WAN que ha creado.

    Figura 1: Interfaces Configured WAN Interfaces WAN configuradas

Agregar una interfaz LAN al perfil de concentrador

El lado concentrador de las interfaces LAN conecta un dispositivo concentrador al segmento LAN.

Para agregar una interfaz LAN al perfil de concentrador:

  1. En la sección LAN, haga clic en el botón Agregar LAN para abrir el panel Agregar configuración de LAN.
  2. Complete la configuración de acuerdo con los detalles proporcionados en la Tabla 3
    Tabla 3: Configuración de la interfaz LAN
    Campos Interfaz LAN
    Red HUB1-LAN1 (red existente seleccionada en la lista desplegable)
    Interfaz ge-0/0/4
    Dirección IP {{HUB1_LAN1_PFX}}.1
    Longitud del prefijo 24
    VLAN sin etiquetar No
    DHCP (en inglés) No
  3. Haga clic en Guardar.
  4. La figura 2 muestra la interfaz LAN que creó.
    Figura 2: Interfaces Configured LAN Interfaces LAN configuradas

Configurar políticas de dirección de tráfico

La dirección del tráfico es donde se definen las diferentes rutas que el tráfico de aplicaciones puede tomar para atravesar la red. Las rutas que configure dentro de la dirección de tráfico determinarán la zona de destino. Para cualquier política de dirección de tráfico, debe definir las rutas que atravesará el tráfico y las estrategias para utilizar esas rutas. Las estrategias incluyen:

  • Ordenado: comienza con una ruta especificada y conmutación por error a la(s) ruta(s) de copia de seguridad cuando sea necesario
  • Ponderado: distribuye el tráfico entre los enlaces de acuerdo con un sesgo ponderado, determinado por un costo que ingrese.
  • Múltiples rutas de igual costo: equilibra la carga del tráfico por igual en varias rutas

Cuando se aplica un perfil de concentrador a un dispositivo, la política de dirección del tráfico determina la superposición, las interfaces WAN y LAN, el orden de las políticas y el uso de la ruta múltiple de igual costo (ECMP). La política también determina cómo interactúan las interfaces o una combinación de interfaces para dirigir el tráfico.

Para configurar políticas de dirección de tráfico:

  1. Desplácese hacia abajo hasta la sección Dirección de tráfico y haga clic en Agregar dirección de tráfico para mostrar el panel de configuración de Dirección de tráfico.
  2. Configure tres políticas de dirección de tráfico: una para la superposición, otra para la capa subyacente y otra para la ruptura central, de acuerdo con los detalles proporcionados en la Tabla 4.
    Tabla 4: Configuración de la política de dirección del tráfico
    Campos Política de dirección de tráfico 1 Política de dirección de tráfico 2 Política de dirección de tráfico 3
    Nombre HUB-LAN Superponer Ruptura central
    Estrategia Ordenado ECMP Ordenado
    CAMINOS Para los tipos de ruta, las redes LAN y WAN creadas ya están disponibles para su selección como puntos de conexión.
    • Tipo: LAN

    • Red: HUB1-LAN1

    • Tipo: WAN

    • Red : hub1-INET y hub1-MPLS

    • Tipo: WAN

    • Red: WAN: INET y WAN: MPLS

    Nota:
    • El orden de las políticas de aplicación no afecta en la configuración del enrutador con Session Smart. Como buena práctica, le recomendamos que coloque las reglas globales hacia el final de la lista de reglas de la política.

    • La asociación de la directiva de dirección de tráfico en cada regla de aplicación no es un requisito para Session Smart Router. Cuando se utilizan enrutadores con Session Smart, el sistema anuncia todas las rutas de cada interfaz LAN mediante la distribución de rutas basada en iBGP.

    • Para las implementaciones del enrutador de Session Smart, para que el tráfico pase entre un concentrador y un radio, debe usar el mismo nombre para las redes de ambos lados. El nombre de red del enrutador de Session Smart es idéntico a un inquilino de seguridad utilizado para el aislamiento del tráfico. Por lo tanto, el nombre debe coincidir en ambos lados.

    En la figura 3 se muestra la lista de las directivas de dirección de tráfico que ha creado.

    Figura 3: Políticas Traffic Steering Policies de dirección de tráfico

Configurar una directiva de aplicación

Las políticas de aplicación son donde se define qué red y usuarios pueden acceder a qué aplicaciones, y de acuerdo con qué política de dirección de tráfico. La configuración de Redes/Usuarios determina la zona de origen. La configuración de la ruta de dirección de tráfico y aplicaciones determina la zona de destino. Además, puede asignar una acción de política: permitir o denegar para permitir o bloquear el tráfico. Mist evalúa y aplica las políticas de aplicación en el orden en que se enumeran en el portal. Puede usar la flecha arriba y la flecha abajo para cambiar el orden de las directivas.

La figura 4 muestra diferentes requisitos de dirección de tráfico en esta tarea (el tercer dispositivo radial y el segundo dispositivo concentrador no se muestran en la imagen).

Figura 4: Topología Traffic Direction Topology de dirección de tráfico

En esta tarea, se crean las siguientes reglas de aplicación para permitir el tráfico:

  • Regla 1: permite que el tráfico de los sitios radiales llegue al concentrador (y a un servidor de la DMZ conectado al dispositivo del concentrador).

  • Regla 2: Permite que el tráfico de los servidores de la DMZ conectada al concentrador llegue a los dispositivos radiales.

  • Regla 3: Permite que el tráfico de los dispositivos radiales llegue a los dispositivos radiales que se fijan a través de un dispositivo concentrador

  • Regla 4: Permite el tráfico enlazado a Internet desde el dispositivo concentrador a Internet (ruptura local). En esta regla, defina el destino como "Cualquiera" con la dirección IP 0.0.0.0/0. El tráfico utiliza la interfaz subyacente WAN con SNAT aplicado para llegar a las direcciones IP en Internet como una ruptura local.

  • Nota:

    Evite crear reglas con el mismo nombre de destino y dirección IP 0.0.0.0/0. Si es necesario, cree destinos con nombres diferentes utilizando la dirección IP 0.0.0.0/0.

  • Desde los dispositivos radiales a Internet directamente (sin pasar por el dispositivo hub). En esta regla, defina el destino como "Cualquiera" con la dirección IP 0.0.0.0/0. El tráfico utiliza la interfaz subyacente WAN con SNAT aplicado para llegar a las direcciones IP en Internet como una ruptura local. Este método implementa una ruptura central en el concentrador para todos los dispositivos radiales.

Para configurar una directiva de aplicación:

  1. Desplácese hacia abajo hasta la sección Directiva de aplicación, haga clic en Agregar directiva para crear una nueva regla en la lista de directivas.
  2. Haga clic en la columna Nombre y asigne un nombre a la directiva y, a continuación, haga clic en la marca de verificación azul para aplicar los cambios.
    Figura 5: Agregar una nueva directiva Adding a New Application Policy de aplicación
  3. Cree reglas de aplicación de acuerdo con los detalles proporcionados en la Tabla 5.
    Acción
    Tabla 5: Configuración de reglas de directiva de aplicación
    S.No. Nombre de la reglade red Dirección de destino
    1 Spoke-to-Hub-DMZ LAN1 RADIO-1 Pasar HUB1-LAN1 NA
    2 Hub-DMZ a radios HUB1-LAN1 Pasar LAN1 RADIO-1 NA
    3 Spoke-to-Spoke-on-Hub-Hairpin LAN1 RADIO-1 Pasar LAN1 RADIO-1 NA
    4 Hub-DMZ a Internet HUB1-LAN1 Pasar CUALQUIERA-LBO LBO
    5 Spokes-Traffic-CBO-on-Hub TODO. LAN1 RADIO-1 Pasar CUALQUIER LBO
    Nota:

    Si está configurando directivas de aplicación para Session Smart Router, asociar una dirección de tráfico para cada directiva de aplicación no es un requisito. En la tabla 5 se muestran las políticas de aplicación configuradas sin perfiles de dirección de tráfico. La razón es que, cuando se utiliza el enrutador con Session Smart, el sistema actúa como un dispositivo de enrutamiento y anuncia todas las rutas en cada interfaz LAN. El sistema aplica automáticamente la dirección del tráfico mediante la distribución de rutas basada en iBGP cuando se construye la VPN radial.

    En la figura 6 se muestra una lista de las directivas de aplicación que ha creado.

    Figura 6: Resumen de Application Policies Summary políticas de aplicación

    En la ilustración anterior, las marcas de contador verdes indican las directivas que ha creado para los requisitos de tráfico de la figura 4.

Crear un segundo hub clonando el perfil de hub existente

Los dispositivos Hubs son únicos en toda su red. Debe crear un perfil individual para cada dispositivo concentrador. Juniper Mist le ofrece la opción de crear un perfil de concentrador clonando el perfil existente y aplicando modificaciones cuando sea necesario.

Para crear un segundo perfil de concentrador clonando un perfil de concentrador existente:

  1. En el portal de la nube de Juniper Mist, haga clic en Perfiles de la organización > WAN > Hub.
    Aparecerá una lista de perfiles existentes, si los hay.
  2. Haga clic en el perfil de concentrador (ejemplo: hub1) que desea clonar. Se abre la página de perfil del perfil de hub seleccionado.
  3. En la esquina superior derecha de la pantalla, haga clic en Más y seleccione Clonar.
    Figura 7: Creación de un nuevo perfil de concentrador mediante la opción Creating a New Hub Profile By using Clone Option de clonación
  4. Asigne al nuevo perfil el nombre hub2 y haga clic en Clonar

    Si ve algún error al asignar un nombre al perfil, actualice su navegador.

  5. Comience a configurar el perfil. Dado que ha utilizado variables al crear el perfil de concentrador original, no es necesario configurar todas las opciones desde el principio. Solo debe cambiar las configuraciones necesarias para reflejar los detalles del HUB2. Por ejemplo, cambie Red a HUB2-LAN1 y Dirección IP a {{HUB2_LAN1_PFX}}.1.
    Figura 8: Editar un perfil Edit a Cloned Profile clonado
  6. Cambie la interfaz LAN para incluir HUB2. Ejemplo: HUB2-LAN1 y {{HUB2_LAN1_PFX}}.1
  7. Confirma que las variables de la configuración hayan cambiado para reflejar los detalles del perfil de hub2. Ejemplo: Las definiciones de superposición han cambiado a hub2-INET y hub2-MPLS.
    Figura 9: Política de dirección Updated Traffic Steering Policy de tráfico actualizada
  8. Desplácese hacia abajo hasta el panel DIRECCIÓN DE TRÁFICO y edite la entrada para cambiar las rutas a LAN: HUB2-LAN1.
    Figura 10: Actualizar rutas en una política Update Paths in a Traffic-Steering Policy de dirección de tráfico
  9. Actualice las reglas de aplicación de acuerdo con los detalles proporcionados en la Tabla 6. Por ejemplo, siempre que corresponda, cambie HUB1-LAN a HUB2-LAN.
    Acción
    Tabla 6: Configuración de reglas de aplicación
    S.No. Nombre de la reglade red Dirección de destino
    1 Spoke-to-Hub-DMZ LAN1 RADIO-1 Pasar HUB2-LAN1 N/A
    1 Hub-DMZ a radios HUB2-LAN1 Pasar LAN1 RADIO-1 N/A
    3 Spoke-to-Spoke-on-Hub-Hairpin LAN1 RADIO-1 Pasar LAN1 RADIO-1 N/A
    4 Hub-DMZ a Internet HUB2-LAN1 Pasar CUALQUIERA-LBO LBO
    5 Spokes-Traffic-CBO-on-Hub LAN1 RADIO-1 Pasar CUALQUIER LBO
    La figura 11 muestra los detalles de las directivas de aplicación actualizadas después de guardar los cambios.
    Figura 11: Resumen Updated Application Policy Summary actualizado de la directiva de aplicación

Superposición de concentrador a concentrador

La característica de superposición de concentrador a concentrador le permite formar una ruta de par entre dos dispositivos de concentrador. Puede utilizar la ruta de superposición de concentrador a concentrador como ruta preferida para el tráfico del centro de datos que se origina en sitios. Además, estas superposiciones de concentrador a concentrador pueden servir como rutas de conmutación por error en escenarios que implican conexiones de concentrador a radio.

Configurar la superposición de concentrador a concentrador

Para crear una superposición de concentrador a concentrador, las interfaces WAN de un concentrador se asignan a las interfaces WAN de otro concentrador, formando así una superposición y designando una ruta de tráfico.

Nota:

La superposición de concentrador a concentrador puede utilizar diferentes interfaces WAN en ambos dispositivos concentrador. No es obligatorio que la superposición se forme entre interfaces WAN idénticas en los dos concentradores.

Considere que tiene dos concentradores, el dispositivo concentrador A y el dispositivo concentrador B, y desea establecer una superposición entre ellos.

El dispositivo concentrador A está equipado con dos interfaces WAN: WAN-1-A y WAN-2-A. Debe emparejar estas interfaces WAN con las interfaces WAN del dispositivo Hub B, que son WAN-1-B y WAN-2-B, marcándolas como extremos de concentrador.

Del mismo modo, para el dispositivo concentrador B:

Cuenta con dos interfaces WAN: WAN-1-B y WAN-2-B. Estos deben estar vinculados a las interfaces WAN del dispositivo A del concentrador (WAN-1-A y WAN-2-A) para completar la configuración como puntos de conexión del concentrador.

Siga estos pasos para crear extremos de concentrador:

  1. En el portal de Juniper Mist, seleccione Bordes de WAN y haga clic en el dispositivo concentrador. Asegúrese de que el dispositivo concentrador que seleccione debe formar parte de la topología de concentrador.
    Figura 12: Dispositivo de concentrador en topología Hub Device in Hub Topology de concentrador
  2. En la página > Device-NameWAN Edge, vaya a la sección Propiedades y desplácese hacia abajo hasta Perfil de Hub.
  3. Haga clic en el vínculo del perfil de concentrador para abrir la página Perfil de concentrador .
  4. Desplácese hacia abajo hasta la sección WAN y haga clic en una interfaz WAN que desee usar para la superposición.
  5. En la ventana Editar configuración de WAN , desplácese hacia abajo hasta Puntos de conexión de Hub-to-Hub y haga clic en la opción Agregar puntos de conexión de Hub-to-Hub .
    Figura 13: Agregar puntos Adding Hub-to-Hub Endpoints de conexión de hub a hub
    1. Seleccione un punto de conexión de concentrador (interfaz WAN) en el menú desplegable. Elija la interfaz WAN del otro dispositivo concentrador para establecer una conexión superpuesta.
      Figura 14: Seleccione la interfaz WAN para superposición Select WAN Interface for Overlay
    2. Haga clic en Guardar. El punto de conexión del concentrador seleccionado aparece en las columnas Puntos de conexión de concentrador a concentrador en el panel WAN.
  6. Seleccione otra interfaz WAN y repita el mismo procedimiento para agregar otro extremo.
  7. Ahora, ambos puntos de conexión aparecen en las columnas Puntos de conexión de concentrador a concentrador en el panel WAN.
    Figura 15: Puntos de conexión de concentrador a concentrador configurados del primer dispositivo Configured Hub to Hub Endpoints of First Hub Device de concentrador
  8. Haga clic en Guardar.

Ahora, configuremos las interfaces WAN de otro dispositivo concentrador para completar la configuración como puntos de conexión del concentrador.

  1. En el portal de Juniper Mist, seleccione Bordes de WAN y haga clic en el dispositivo concentrador. Este es el dispositivo concentrador desde el que eligió anteriormente la interfaz WAN para establecer la superposición.
  2. En la página > Device-Nameborde de WAN, vaya a la sección Propiedades y desplácese hacia abajo hasta Perfil de Hub.
  3. Haga clic en el vínculo del perfil de concentrador para abrir la página Perfil de concentrador .
  4. Desplácese hacia abajo hasta la sección WAN y haga clic en una interfaz WAN que desee usar para la superposición.
  5. En la ventana Editar configuración de WAN , desplácese hacia abajo hasta Puntos de conexión de Hub-to-Hub y haga clic en la opción Agregar puntos de conexión de Hub-to-Hub .

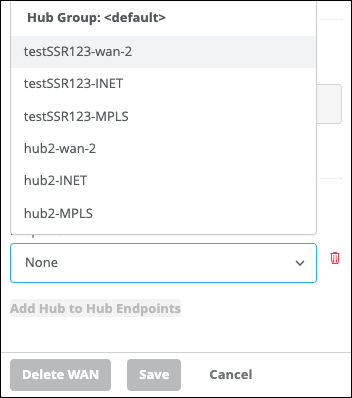

    1. Seleccione un punto de conexión de concentrador en el menú desplegable. Seleccione la interfaz WAN del mismo dispositivo concentrador que se configuró en el procedimiento anterior
    2. Haga clic en Guardar. El punto de conexión del concentrador seleccionado aparece en las columnas Puntos de conexión de concentrador a concentrador en el panel WAN.
  6. Seleccione otra interfaz WAN y repita el mismo procedimiento para agregar otro extremo.

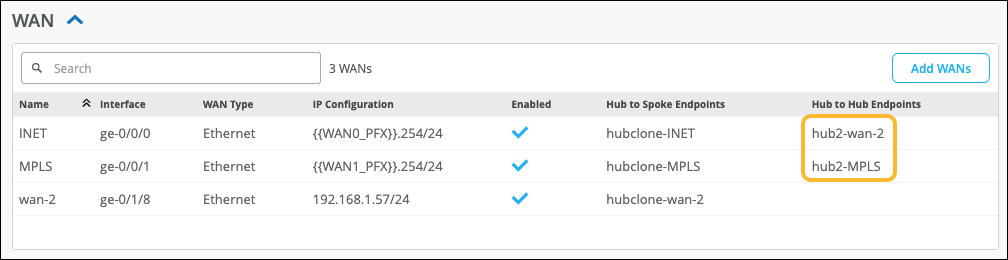

  7. Ahora, ambos puntos de conexión aparecen en las columnas Puntos de conexión de Hub yo Hub en el panel WAN.
    Figura 16: Puntos de conexión de concentrador a concentrador configurados del segundo dispositivo Configured Hub to Hub Endpoints of Second Hub Device de concentrador
  8. Haga clic en Guardar.

Verificación

En el portal de Juniper Mist, puede verificar las superposiciones de concentrador a concentrador establecidas comprobando la topología del dispositivo de borde WAN:

En la página Borde de WAN, la columna Topología muestra Hub/Mesh.

Figura 17: Topología que se muestra como Hub/Mesh Topology Displaying as Hub/Mesh
Vaya a la página WAN Edge del dispositivo y consulte la sección Detalles de la topología . El portal muestra detalles del par y también el estado de la conexión.
Figura 18: Detalles de la topología de superposición de concentrador a concentrador Hub-to-Hub Overlay Topology Details
