Diseño de pila completa para enrutadores Session Smart

El ejemplo de diseño de Juniper® SD-WAN basada en Mist AI™ Full Stack es una continuación de la documentación de implementación de Session Smart™ Router Mist WAN Assurance que se encuentra en la Guía de configuración de WAN de Juniper Mist.

Visión general

Con este ejemplo, está ampliando las capacidades de red mediante la integración de puntos de acceso de Mist y conmutadores EX de Juniper. Esto es más que una simple garantía de WAN, es la empresa basada en la IA de Juniper. Esta guía de pila completa le muestra cómo configurar sus dispositivos de borde WAN inteligente de sesión SD-WAN de Juniper en conjunto con los puntos de acceso inalámbricos (AP) de Mist desplegados en Wireless Assurance y los conmutadores de la serie EX de Juniper implementados en Wired Assurance. Esto reúne a todos sus dispositivos de red en un panel de incorporación, monitoreo y solución de problemas coherente.

La Guía de pila completa de Session Smart comienza en el nivel más alto de garantía de WAN y se centra en un componente clave conocido como enrutador de Session Smart. Después de completar la topología de diseño validado de Juniper (JVD) que se encuentra en la Guía de configuración de WAN de Juniper Mist, ya debería tener este dispositivo de borde WAN desplegado en una red radial. El enrutador de Session Smart sirve como dispositivo perimetral WAN y como base para construir toda la red. Evaluaremos y probaremos la solución completa de extremo a extremo para optimizar aún más su red. Esta prueba abarca toda la pila de tecnología y está diseñada específicamente para una sucursal que utiliza equipos de Juniper.

Para una implementación correcta de esta guía, necesitará al menos un conmutador EX de Juniper para incorporarse a la nube de Mist. Si planea hacer pruebas avanzadas con circuitos virtuales, dos interruptores EX es ideal. Además, puede incorporar un punto de acceso de Mist en la configuración para mejorar las capacidades inalámbricas de la red. Incorporarlos a su red LAN para la administración de Mist les da a los administradores la empresa basada en IA de Juniper para monitorear y administrar su borde WAN, conmutadores y AP, todo en el panel de Mist.

La figura 1 muestra la topología completa de garantía de WAN de Juniper Mist utilizada en este ejemplo.

Figura 1: Diseño validado de Juniper® Mist: Garantía de WAN de Mist con garantía Juniper® Mist Validated Design - Mist WAN Assurance with Wireless and Wired Assurance inalámbrica y por cable

Requisitos

Para comenzar, deberá modificar algunas de las interfaces que se encuentran en la topología de la Guía de configuración de WAN de Juniper Mist. Le mostraremos cómo hacerlo mediante una plantilla de configuración de radios que se encuentra en la Guía de configuración de WAN de Mist. Consulte Configurar plantillas de borde WAN para enrutadores de Session Smart.

  • La máquina virtual Desktop3 (VLAN1077) se reutiliza y ya no está conectada a Spoke3. Desktop3 VM ahora es un visor para Raspberry Pi, el cliente inalámbrico. También puede utilizar un bloc de notas local.
  • La máquina virtual Desktop1 (VLAN1099) ya no está conectada directamente al radio1 y debe volver a conectarse a la interfaz ge-0/0/0 del nuevo conmutador de sucursal.

Crear una nueva plantilla de configuración de radios

Para crear una nueva configuración de radios de forma rápida y eficaz, puede clonar la plantilla para un radio existente y, a continuación, realizar los cambios necesarios. Hace las cosas mucho más fáciles.

  1. En el portal de Juniper Mist™, haga clic en Organización > Plantillas de borde WAN > WAN.
    Aparecerá una lista de plantillas existentes, si las hay.

    Cree una plantilla radial. Puede crear una nueva plantilla o clonar una existente. En este ejemplo, cree una plantilla radial utilizando una plantilla existente. Utilice la plantilla radial ya creada en Configuración de plantillas de borde WAN para enrutadores de Session Smart para clonación.

  2. Haga clic en Más y seleccione Clonar.

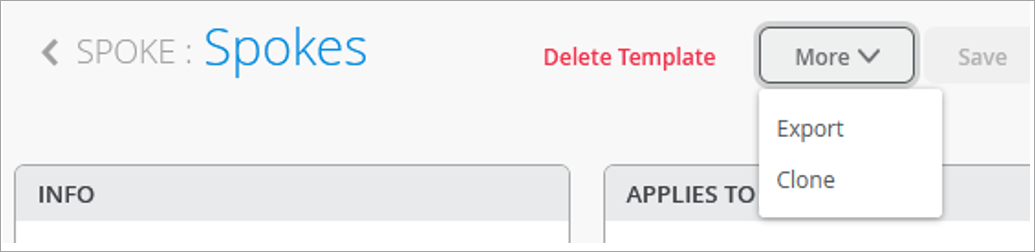

    Figura 2: Selección de la opción de clonación para la plantilla Selecting Clone Option for Template
  3. Ingrese el nombre como Radios con interruptor y haga clic en Clonar.
    Figura 3: Guardar plantilla Saving Cloned Template clonada
    Propina:

    Actualice su navegador después de la clonación. Esto garantiza que los objetos mostrados se actualicen realmente.

Editar la interfaz LAN

  1. En la sección Configuración de la interfaz LAN, edite la interfaz existente (LAN1).
    Figura 4: Configuración de LAN Interface Configuration la interfaz LAN
    Cambie el nombre de la interfaz LAN como SPOKE-LAN1 y establezca la interfaz en ge-0/0/2.
    Figura 5: Modificar la configuración de la Modify LAN Interface Configuration interfaz LAN
  2. Continúe configurando la interfaz LAN SPOKE-LAN1:
    Figura 6: Modificar la configuración de la Modify LAN Interface Configuration interfaz LAN

    • DHCP: Servidor

    • Inicio de IP: {{SPOKE_LAN1_PFX}}.100

    • Fin IP: {{SPOKE_LAN1_PFX}}.199

    • Puerta de enlace: {{SPOKE_LAN1_PFX}}.1

    • Servidores DNS: 8.8.8.8, 9.9.9.9

  3. La figura 7muestra la interfaz LAN que modificó.
    Figura 7: Resumen de la interfaz Summary of LAN Interface LAN
  4. Haga clic en Guardar para guardar los cambios.

Asignar la nueva plantilla a un sitio

  1. Desplácese hasta la parte superior de la página Plantillas de borde de WAN y haga clic en Asignar a sitios en el panel Radios.
    Figura 8: Asignar plantillas radiales a sitios Assign Spoke Templates to Sites
  2. En el panel Asignar plantilla a sitios, seleccione la plantilla de sitio spoke1 y haga clic en Aplicar.
    Figura 9: Seleccionar sitios para asignar plantillas Select Sites to Assign Spoke Templates radiales
  3. Revise la configuración de la plantilla como se muestra en la figura 10.
    Figura 10: Detalles de la plantilla Details of WAN Edge Template de borde de WAN

Cambiar las variables de radios en preparación para la incorporación

  1. En el portal de la nube de Juniper Mist, haga clic en Organization >Admin > Site Configuration. Aparecerá una lista de sitios existentes.
  2. Haga clic en el sitio spoke1-site. Este es el mismo sitio, al que aplicó la plantilla en el procedimiento anterior.
    Figura 11: Selección de sitios para modificar Selecting Sites for Modifying
  3. Desplácese hacia abajo en la pantalla hasta el panel de configuración Variables del sitio y seleccione la variable {{SPOKE_LAN1_VLAN}}.
    Figura 12: Variables Site Variables del sitio
  4. Cambie el valor a 0, ya que no necesita una VLAN etiquetada y, a continuación, haga clic en Guardar.
    Figura 13: Modificar variables de Modify Site Variables sitio
  5. Revise los cambios en el panel Variable de sitio.
    Figura 14: Variables Site Variables del sitio
  6. Guarde los cambios.

Agregar el conmutador a la topología

Ahora es el momento de incorporar su conmutador y agregarlo a su infraestructura. Para obtener más información sobre cómo incorporar el conmutador, consulte la documentación del producto correspondiente al conmutador en la biblioteca técnica de Juniper.

Para obtener más información sobre cómo instalar y ejecutar un nuevo conmutador EX listo para la nube en el portal de la nube de Juniper Mist AI, consulte Conmutadores EX y QFX listos para la nube con Mist.

Para asignar un conmutador a un sitio:

  1. En el portal de Juniper Mist, haga clic en Organización > administrador > inventario.
  2. En la página Inventario, asegúrese de que la vista de inventario esté configurada en org (organización completa) y actualice su navegador hasta que vea todos sus dispositivos.

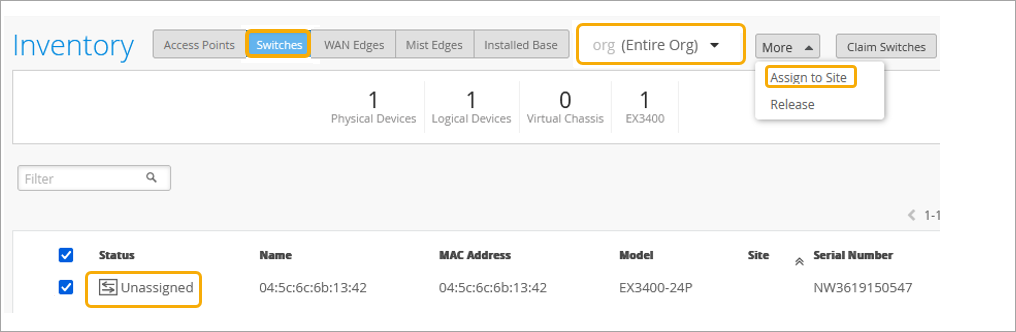

    Figura 15: Conmutador de la serie EX en inventario EX Series Switch in Inventory
  3. Seleccione el nuevo conmutador y haga clic en Asignar al sitio.
  4. En la página Asignar conmutadores:
    • Seleccione el sitio spoke1.
    • Desactive la opción Administrar configuración con Mist . Si es necesario, puede habilitar esta opción más adelante.

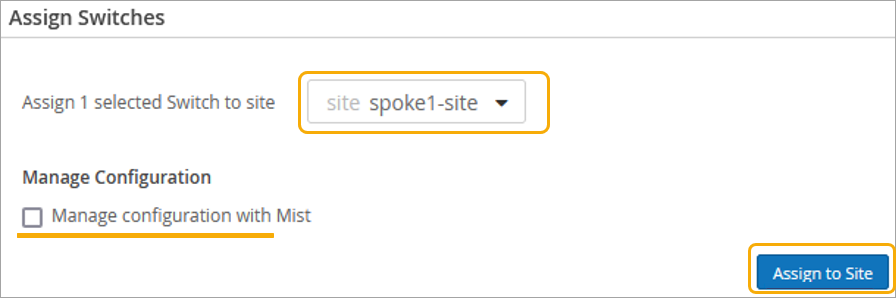

    Figura 16: Selección del sitio para asignar el conmutador Selecting Site for Assigning Switch
  5. Haga clic en Asignar al sitio.
  6. Confirme los cambios en el inventario una vez que asigne el dispositivo al sitio.

    Puede ver spoke1-site en Nuevo sitio.

    Figura 17: Detalles Assigned Switch to Site Details del conmutador asignado al sitio
  7. En el portal de Juniper Mist, vaya a Conmutadores y seleccione spoke1-site.

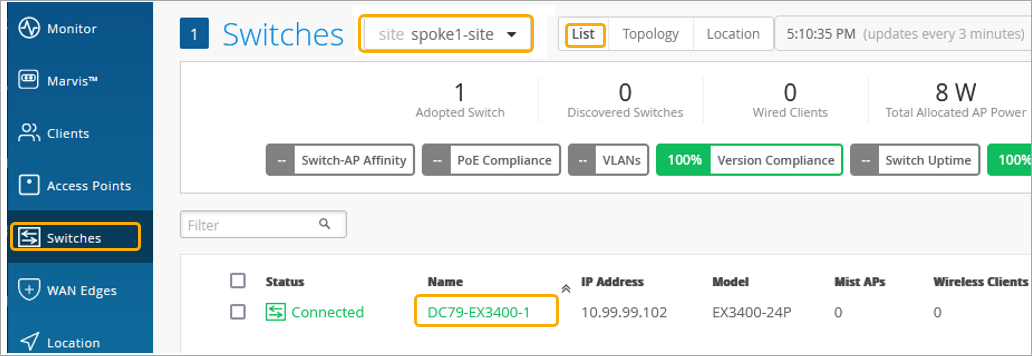

    Figura 18: Selección del conmutador asignado para su modificación Selecting Assigned Switch for Modification
    La página muestra la lista de conmutadores asignados al sitio.
  8. Haga clic en el conmutador para abrir la página de configuración del conmutador.
  9. Verifique el nombre del dispositivo, desplácese hacia abajo hasta la sección Configuración del conmutador y marque Habilitar administración de configuración.

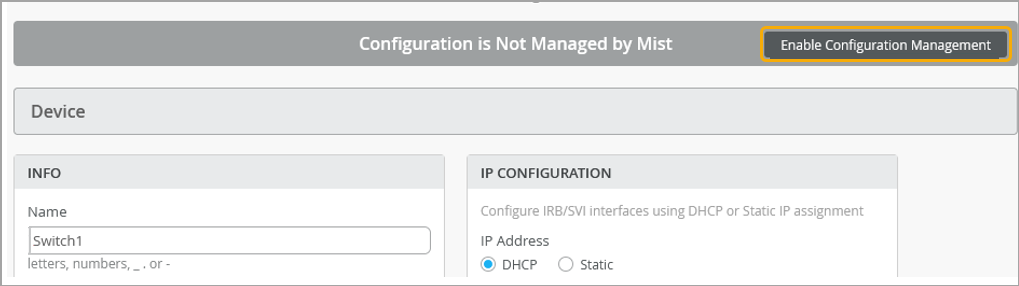

    Figura 19: Configuración del conmutador Configuration of Assigned Switch asignado
  10. En Configuración de puertos, haga clic en Agregar intervalo de puertos.
    Figura 20: Configuración de puertos del conmutador Port Configuration of Assigned Switch asignado
  11. En la página Nuevo intervalo de puertos, configure las siguientes opciones:

    • Establezca los ID de puerto como ge-0/0/1.

    • Seleccione el perfil de configuración existente como Enlace ascendente.

    Figura 21: Configuración de puertos del conmutador Port Configuration of Assigned Switch asignado
  12. La figura 20 muestra el resumen de la configuración de puertos.
    Figura 22: Configuración de puertos del conmutador Port Configuration of Assigned Switch asignado
  13. Guarde los cambios.
Ya agregó un conmutador Juniper a su implementación de Mist WAN Assurance.
