Configuración de terminación de cabecera de pseudocable (PWHT)
Descripción general de PWHT
La terminación de cabecera de pseudocable (PWHT) conecta un circuito L2 desde un nodo de acceso directamente a un servicio L3 en el nodo de servicio.
Beneficios de PWHT
-
PWHT le permite conectar un circuito dedicado L2 directamente a un servicio L3, como L3VPN o EVPN, en el borde del proveedor (PE). El pseudocable tradicional solo puede conectarse en el borde metropolitano, lo que requiere una transferencia VPN entre el enrutador PE y el enrutador del borde metropolitano.
Modos de configuración PWHT RLT
PWHT ancla una interfaz de servicio de pseudocable (ps) en un túnel lógico (lt) o en un túnel lógico redundante (RLT). El equilibrio de carga requiere que la interfaz ps esté anclada en un RLT.
Para que una RLT funcione, debe tener al menos dos interfaces lt que sean miembros de la RLT. Cada interfaz lt se ancla en un motor de reenvío de paquetes diferente.
Cuando se agregan más de dos interfaces de túnel lógico como miembros de un RLT, todos los miembros lt utilizan de forma predeterminada el modo activo. Puede agregar hasta 32 túneles lógicos como miembros de un RLT.
Cuando agrega solo dos túneles lógicos al RLT, puede configurar los miembros de una de estas dos maneras:
-
Un miembro en modo activo y el otro en modo de copia de seguridad
-
Ambos miembros en modo activo (con o sin orientación)
Admitimos tres posibles configuraciones PWHT RLT:
- Modo de copia de seguridad activa
- Modo activo-activo sin segmentación
- Modo activo-activo con segmentación
Modo de copia de seguridad activa

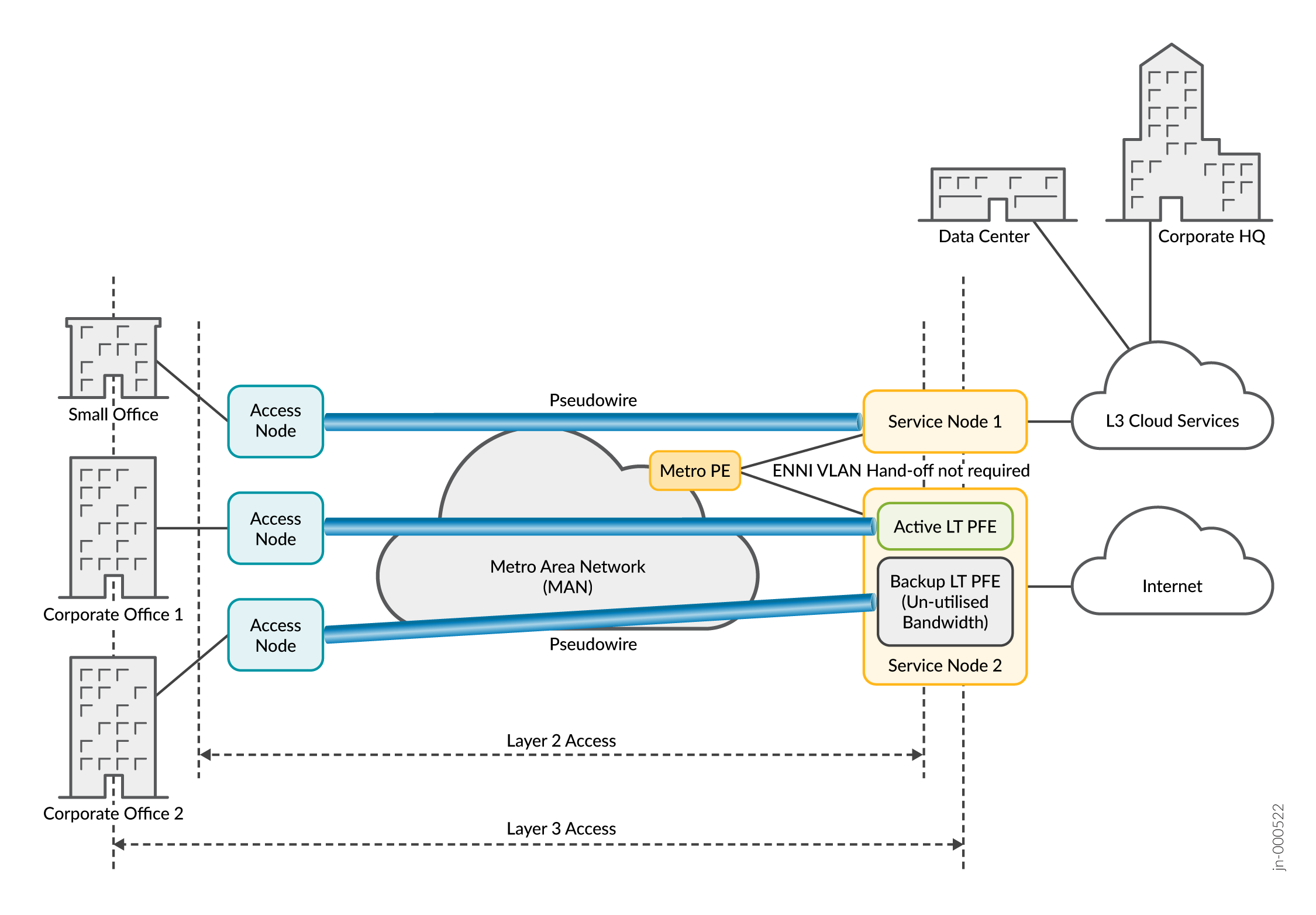

El modo de copia de seguridad activa es cuando tiene al menos una interfaz de túnel lógico (lt) en modo activo mientras que la otra interfaz lt está en modo de copia de seguridad. Si se produce un error en la lt activa, la lt de copia de seguridad se activa. Obtiene redundancia en caso de fallo de red o hardware, pero no puede usar el ancho de banda de la copia de seguridad.
Modo activo-activo sin segmentación
En el modo activo-activo sin segmentación, todos los miembros de RLT reenvían tráfico activamente. Esto le permite utilizar todo el ancho de banda de su PWHT. El tráfico tiene un equilibrio de carga en todas las interfaces miembro. Las etiquetas de transporte consciente de flujo (FAT) deben configurarse para que el equilibrio de carga funcione correctamente en este modo.
Modo activo-activo con segmentación
A partir de Junos OS versión 23.1R1, admitimos el modo activo-activo con casos de uso de segmentación para empresas perimetrales.
Cuando se utiliza el modo activo-activo con destino, todas las interfaces lt que son miembros del RLT de anclaje están activas. El modo activo-activo con segmentación ofrece varias ventajas además del máximo uso del ancho de banda. Las listas de distribución se configuran (cada una de las cuales contiene al menos un lt ) para orientar el tráfico hacia interfaces específicas. Las listas de distribución también garantizan una configuración y vigilancia del tráfico precisas si solo hay un lt en cada lista.
Consulte también
Configuración del modo de copia de seguridad activa de PWHT
El modo de copia de seguridad activa le brinda redundancia en caso de una falla de red o equipo en su PWHT. Una interfaz de túnel lógico (lt) pasa tráfico activamente a través del PWHT, mientras que la otra lt espera en modo de copia de seguridad. No hará un uso completo del ancho de banda disponible para la interfaz de servicio porque una de las interfaces lt está en modo de copia de seguridad.
- Ventajas del modo de copia de seguridad activa
- Configuración
- Verificación operativa
- Verificación de la configuración
Ventajas del modo de copia de seguridad activa
-
Redundancia de red
-
Fácil configuración
Configuración
Para configurar el modo de copia de seguridad activa, configure primero la interfaz de servicio de pseudocable y el túnel lógico redundante (RLT) con dos interfaces de túnel lógico.
Para obtener instrucciones sobre la configuración de interfaces de túnel lógico y túneles lógicos redundantes, consulte Conexión de sistemas lógicos mediante interfaces de túnel lógico.
Para obtener instrucciones sobre la configuración de interfaces de pseudocable, consulte Configuración de pseudocables MPLS.
-
Configure una interfaz de túnel lógico (lt) como interfaz activa.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name active
-
Configure la segunda interfaz lt como interfaz de copia de seguridad.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name backup
Verificación operativa
Utilice el show interfaces redundancy rlt-number
para comprobar el estado de las interfaces lt dentro del RLT. El siguiente ejemplo muestra el RLT utilizando la interfaz lt principal para pasar tráfico con ambas interfaces lt en línea.
[edit] user@host# run show interfaces redundancy rlt0 Interface State Last change Primary Secondary Current status rlt0 On Primary 00:01:24 lt-0/0/10 lt-1/0/10 both up
Verificación de la configuración
Utilice el comando para confirmar la show interfaces
configuración de la copia de seguridad activa. Se muestra cada miembro de la interfaz lt dentro del RLT, junto con su estado como activo o de respaldo. Para cambiar un lt a estado activo o de respaldo, repita uno de los pasos anteriores según sea necesario.
[edit] user@host# show interfaces rlt0 rlt0 { redundancy-group { member-interface lt-0/0/10 { active; } member-interface lt-1/0/10 { backup; } } }
Consulte redundancy-group (Redundant Tunnel) para obtener más detalles.
Configuración del modo activo-activo de PWHT sin segmentación

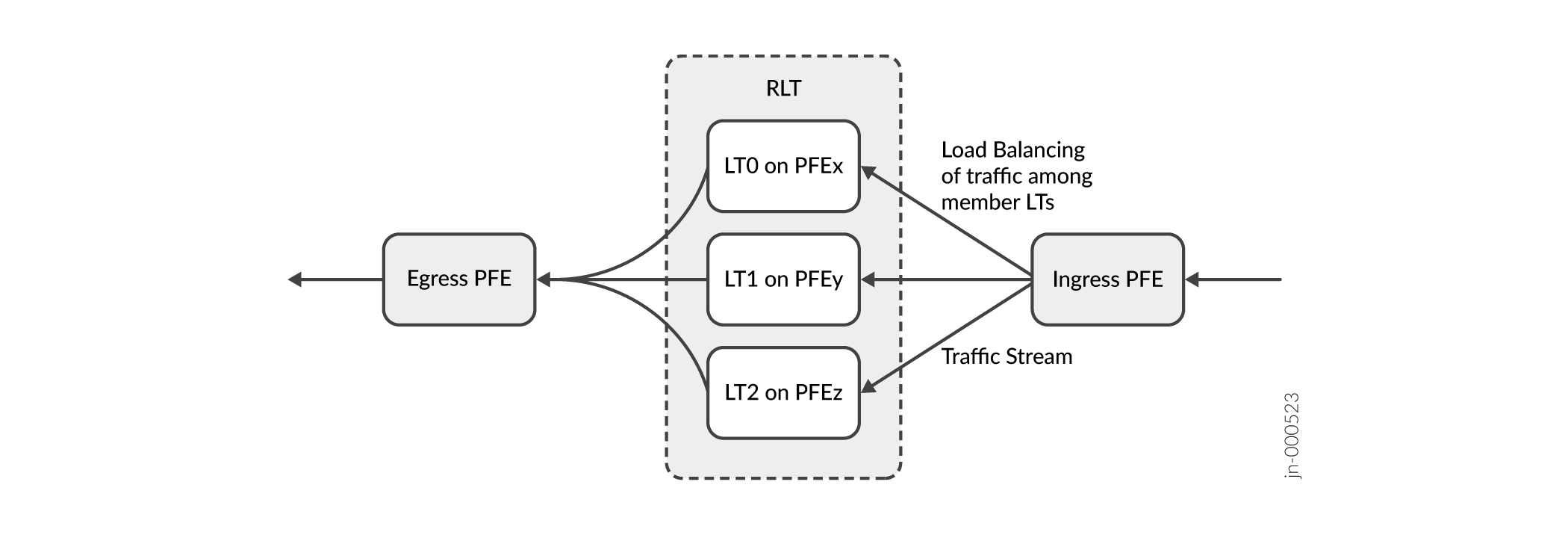

El modo activo-activo sin destino coloca todas las interfaces de túnel lógico miembro (lt) del túnel lógico redundante de anclaje (RLT) en un estado activo. El tráfico se gestiona automáticamente en las interfaces lt activas. Esto maximiza el uso del ancho de banda reservado para una conexión PWHT. muestra cómo se dirige el tráfico en este modo.
Beneficios del modo activo-activo sin segmentación
-
El ancho de banda no se desperdicia en el modo de espera.
-
Equilibrio de carga automático. El tráfico se equilibra uniformemente entre todas las interfaces lt activas.
Configuración
Para configurar el modo activo-activo sin destino, configure primero la interfaz de servicio de pseudocable y el túnel lógico redundante (RLT) con al menos dos interfaces de túnel lógico.
Para obtener instrucciones sobre la configuración de interfaces de pseudocable, consulte Configuración de pseudocables MPLS.
Para obtener instrucciones sobre la configuración de interfaces de túnel lógico y túneles lógicos redundantes, consulte Conexión de sistemas lógicos mediante interfaces de túnel lógico.
Procedimiento paso a paso
-
Configure todas las interfaces lt miembro para el modo activo. Si tiene más de dos interfaces lt miembro, las interfaces están activas de forma predeterminada.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name
-
Active las etiquetas de flujo FAT en el circuito L2. Las etiquetas de flujo FAT le permiten equilibrar la carga del tráfico ascendente. Si las etiquetas FAT no están habilitadas, el tráfico no tendrá un equilibrio de carga en las interfaces lt activas.
[edit protocols] user@host# set protocols l2circuit neighbor neighbor-id interface ps-service-interface virtual-circuit-id circuit-id flow-label-receive flow-label transmit
Configuración del modo activo-activo de PWHT con segmentación
El modo activo-activo con destino coloca todas las interfaces de túnel lógico (lt) en un estado activo. Las interfaces lt son miembros del túnel lógico redundante de anclaje (RLT). En este modo, se puede garantizar una configuración y vigilancia del tráfico precisas. Figura 4 muestra cómo funciona el modo activo-activo con segmentación dentro del RLT.
- Ventajas del modo activo-activo con segmentación
- Configuración
- Procedimiento paso a paso
- Configuración de ejemplo
Ventajas del modo activo-activo con segmentación
-
Dirija el tráfico a interfaces específicas.
-
Aproveche al máximo el ancho de banda de pseudocable disponible.
-
Conformación de tráfico y vigilancia policial con el uso de listas de distribución.
Configuración
Para configurar el modo activo-activo con segmentación, configure primero la interfaz de servicio de pseudocable y el RLT. Debe tener al menos dos interfaces lt como miembros del RLT.
Para obtener información sobre la configuración de interfaces de pseudocable, consulte Configuración de pseudocables MPLS.
Para obtener información sobre la configuración de interfaces de túnel lógico y túneles lógicos redundantes, consulte Conexión de sistemas lógicos mediante interfaces de túnel lógico. .
Procedimiento paso a paso
-
Establezca todas las interfaces miembro lt en modo activo. Si más de dos interfaces lt son miembros del RLT, todas las interfaces lt están activas de forma predeterminada.
[edit] user@host# edit interfaces rlt-name [edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name
-
Establezca la interfaz pseudowire (ps) en destino manual.
[edit interfaces] user@host# set interfaces ps-interface-name targeted-options type manual
-
Asigne sus interfaces de túnel lógico (lt) a listas de distribución (dl).
Nota:Para que la configuración y la vigilancia del tráfico sean precisas, cada lista de distribución debe contener solo una interfaz lt . Si se incluye más de una interfaz lt en una lista de distribución, no se garantizan las características de configuración y control.
[edit interfaces] user@host# set interfaces lt-name logical-tunnel-options distribution-list dl-name
-

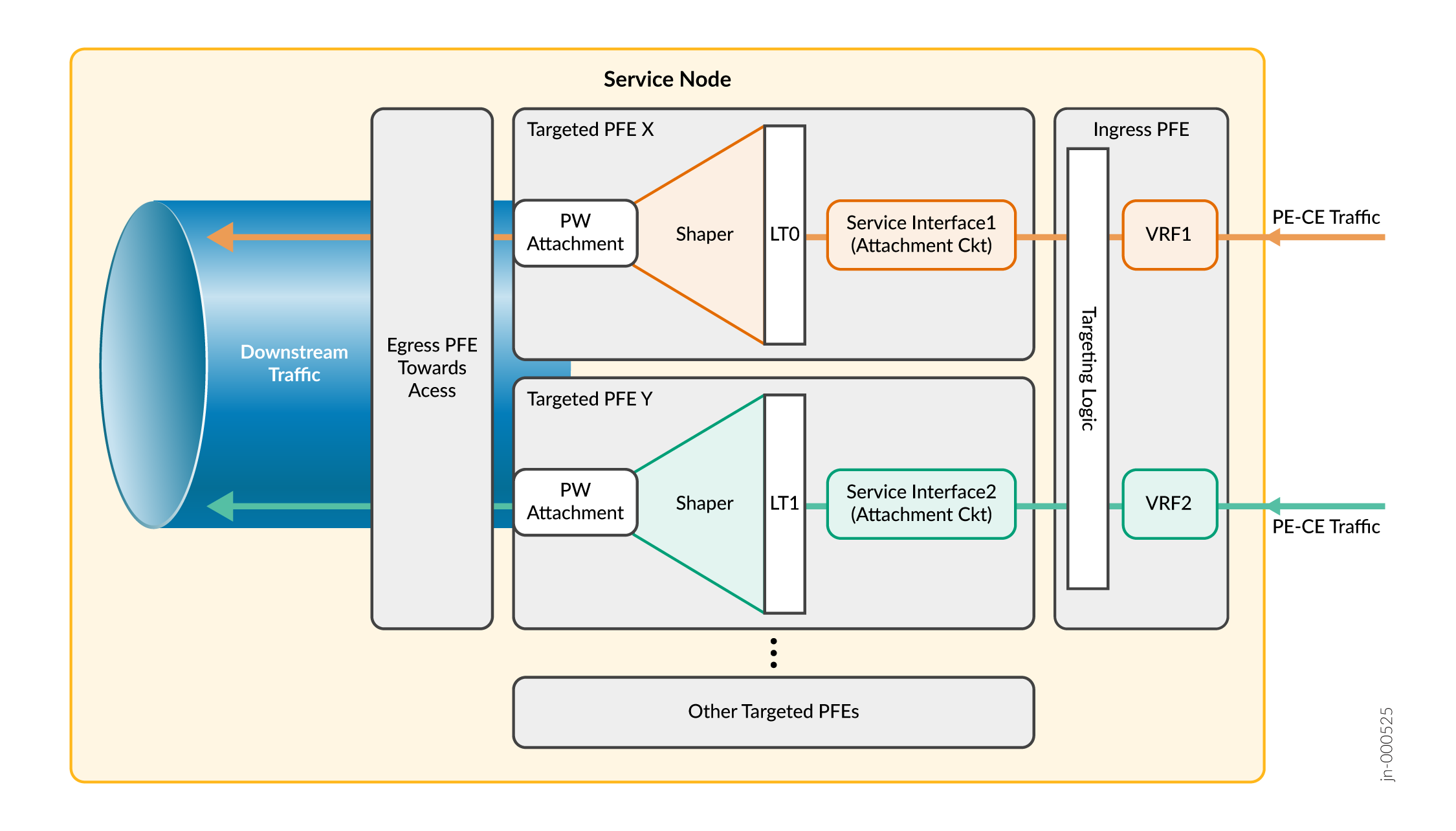

Asigne sus listas de distribución a una interfaz pseudowire y configure las listas de distribución como principales y de respaldo. Figura 5 muestra el flujo de tráfico para garantizar la formación y la vigilancia.
[edit interfaces] user@host# set interfaces ps-interface-name unit unit-number targeted-distribution primary-list dl-name user@host# set interfaces ps-interface-name unit unit-number targeted distribution backup-list dl-name
Figura 5: Modo activo-activo con formación y vigilancia garantizadas
Configuración de ejemplo
Desde el modo de configuración, confírmela con el comando show interfaces
.
[edit] user@host# show interfaces rlt0 { redundancy-group { member-interface lt-0/0/0; member-interface lt-1/0/0; } } lt-0/0/0 { logical-tunnel-options { distribution-list L0; } } lt-1/0/0 { logical-tunnel-options { distribution-list L1; } } ps1 { anchor-point { rlt0; } targeted-options { type manual; } unit 0 { encapsulation ethernet-ccc; } unit 1 { family inet { address 192.168.1.2/24; } targeted-distribution { primary-list L0; backup-list L1; } } }
