Introducción a las interfaces de enrutador

Las interfaces de un enrutador proporcionan conectividad de red al enrutador. En este tema se analizan las diversas interfaces de enrutador compatibles con Junos, como transitorias, de servicios, de contenedor y de Ethernet interna. En este tema también se proporciona información básica acerca de la interfaz, como convenciones de nomenclatura de interfaces, descripción general de encapsulación de interfaz y descripción general de descriptores de interfaces.

Introducción a las interfaces de enrutador

Normalmente, los enrutadores contienen varios tipos diferentes de interfaces adaptados a varias funciones. Para que funcionen las interfaces de un enrutador, debe configurarlos. Especifique la ubicación de la interfaz (es decir, la ranura donde está instalado el concentrador de PIC flexible [FPC], concentrador de Puerto compacto [DPC] o concentrador de Puerto modular [MPC]. También debe especificar la ubicación de la tarjeta de interfaz física [PIC] o modular [MIC], y el tipo de interfaz, por ejemplo, SONET/SDH, modo de transferencia asíncrono [ATM] o Ethernet). Por último, debe especificar el tipo de encapsulación y cualquier propiedad específica de la interfaz que pueda aplicarse.

Puede configurar interfaces que estén actualmente presentes en el enrutador, así como interfaces que no estén presentes pero que se espera que se agreguen en el futuro. El Junos OS detecta la interfaz una vez que se ha instalado el hardware y le aplica la configuración establecida previamente a la otra.

Para ver qué interfaces están instaladas actualmente en el enrutador show interfaces terse , emita el comando de modo de funcionamiento. Si una interfaz se muestra en el resultado, está físicamente instalada en el enrutador. Si una interfaz no aparece en el resultado, no se instala en el enrutador.

Para obtener información acerca de qué interfaces son compatibles con su enrutador, consulte la Referencia de módulo de interfaz de su enrutador.

Puede configurar Junos OS propiedades de clase de servicio (CoS) para proporcionar una variedad de clases de servicio para distintas aplicaciones, incluidas varias clases de reenvío para administrar la transmisión de paquetes, la administración de congestión y el reenvío basado en el Co. Para obtener más información acerca de cómo configurar propiedades de CoS, consulte la Guía del usuario Junos OS clase de servicio para dispositivos de enrutamiento.

Tipos de interfaces

Las interfaces pueden ser permanentes o transitorias, y se utilizan para redes o servicios:

  • Interfaces permanentes: interfaces que siempre están presentes en el enrutador.

    Las interfaces permanentes del enrutador se componen de interfaces Ethernet de administración y de interfaces Ethernet internas, que se describen por separado en los temas siguientes:

  • Interfaces transitorias: interfaces que se pueden insertar o quitar del enrutador según sus necesidades de configuración de red.

  • Interfaces de red: interfaces, como las interfaces Ethernet o SONET/SDH, que proporcionan principalmente conectividad de tráfico.

  • Interfaces de servicios: interfaces que proporcionan capacidades específicas para manipular el tráfico antes de entregarlo a su destino.

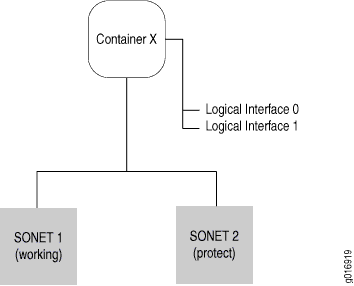

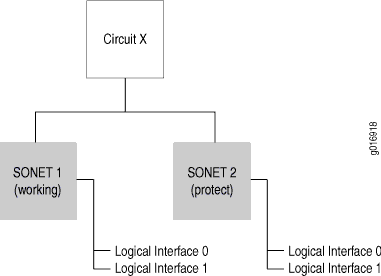

  • Interfaces de contenedor: interfaces que admiten conmutación de protección automática (APS) en vínculos SONET físicos mediante una infraestructura de contenedor virtual.

Junos OS genera internamente interfaces noconfigurables que se describen en Interfaces command Reference and Services Interfaces.

Introducción a la nomenclatura de interfaces

Cada interfaz tiene un nombre de interfaz, que especifica el tipo de medio, la ranura en la que se encuentra el FPC o el DPC, la ubicación en el FPC donde está instalado PIC y el puerto PIC o DPC. El nombre de interfaz identifica de forma exclusiva un conector de red individual en el sistema. Utilice el nombre de la interfaz cuando configure interfaces y cuando habilite distintas funciones y propiedades, como los protocolos de enrutamiento, en interfaces individuales. El sistema utiliza el nombre de la interfaz al Mostrar información sobre la interfaz, por ejemplo, show interfaces en el comando.

El nombre de la interfaz se representa mediante una parte física, una parte del canal y una parte lógica con el formato siguiente:

La parte del nombre del canal es opcional para todas las interfaces excepto las interfaces canalizadas DS3, E1, OC12 y STM1.

Las series EX, serie QFX, NFX series, OCX1100, QFabric y EX4600 utilizan una Convención de nomenclatura para definir las interfaces similares a las de otras plataformas que se ejecutan bajo Juniper Networks Junos OS. Para obtener más información, consulte Understanding interface naming Conventions.

Las secciones siguientes proporcionan instrucciones de configuración para nombrar interfaces:

Parte física de un nombre de interfaz

La parte física de un nombre de interfaz identifica el dispositivo físico, que corresponde a un único conector de red físico.

Nota:

La interfaz interna depende de la motor de enrutamiento. Para identificar si el motor de enrutamiento está utilizando este tipo de interfaz, utilice el comando siguiente:

Mostrar breves interfaces

Para obtener más información acerca de los motores de enrutamiento que admite cada chasis, la primera versión compatible del motor de enrutamiento en el chasis especificado, la interfaz Ethernet de administración y las interfaces Ethernet internas para cada motor de enrutamiento, consulte el vínculo titulado motores de enrutamiento compatibles en el chasis, en la sección documentación relacionada.

Esta parte del nombre de interfaz tiene el formato siguiente:

typees el tipo de medio, que identifica el dispositivo de red que puede ser uno de los siguientes:

  • ae: interfaz Ethernet agregada. Este es un enlace agregado virtual y tiene un formato de nomenclatura distinto al de la mayor parte de PICs; para obtener más información, consulte Introducción a las interfaces Ethernet agregadas.

  • as: interfaz SONET/SDH agregada. Este es un enlace agregado virtual y tiene un formato de nomenclatura distinto al de la mayor parte de PICs; para obtener más información, consulte configuración de interfaces SONET/SDH agregadas.

  • at— interfaz de cola inteligente (IQ) ATM1 o ATM2 o una interfaz ATM virtual en una interfaz de emulación de circuitos (BRC).

  • bcm: el proceso Ethernet interno bcm0 se admite en motores de enrutamiento específicos para varios enrutadores serie M y T. Para obtener más información, consulte el vínculo titulado motores de enrutamiento compatibles en el chasis, en la sección documentación relacionada.

  • cau4: interfaz IQ AU-4 canalizada (configurada en la PIC IQ o IQE STM1 canalizada o en PIC IQ y IQE OC12 canalizadas).

  • ce1: interfaz IQ E1 canalizada (configurada en la PIC IQ E1 canalizada o en pic IQ o IQE STM1 canalizada).

  • ci: interfaz de contenedor.

  • coc1: interfaz IQ OC1 canalizada (configurada en las PIQ y IQE OC12 canalizadas o en las PICs IQ y IQE OC3 canalizadas).

  • coc3: interfaz IQ OC3 canalizada (configurada en las PICs IQ y IQE OC3 canalizadas).

  • coc12: interfaz IQ OC12 canalizada (configurada en las PICs IQ y IQE OC12 canalizadas).

  • coc48: interfaz OC48 canalizada (configurada en las CPC IQE OC48 canalizadas y OC48).

  • cp: interfaz de recopilador (configurada en la PIC de servicios de supervisión II).

  • cstm1: interfaz IQ STM1 canalizada (configurada en la PIC IQ o IQE STM1 canalizada).

  • cstm4: interfaz IQ STM4 canalizada (configurada en las PICs IQ y IQE OC12 canalizadas).

  • cstm16: interfaz IQ STM16 canalizada (configurada en las PIC OC48/STM16 canalizadas OC48/STM16 IQE canalizadas).

  • ct1: interfaz IQ T1 canalizada (configurada en las PIC IQ y IQE DS3 canalizadas, las PIC IQ y IQE OC3 canalizadas, las PIC IQ y IQE OC12 canalizadas, o la PIC IQ T1 canalizada).

  • ct3: interfaz IQ T3 canalizada (configurada en las PICs IQ y IQE DS3 canalizadas, las PICs IQ y IQE OC3 canalizadas o las PICs IQ y IQE OC12 canalizadas).

  • demux: interfaz que admite interfaces IP lógicas que utilizan la dirección IP de origen o destino para demultiplexo de paquetes recibidos. Solo existe una interfaz Demuxdemux0() por chasis. Todas las interfaces lógicas Demux deben estar asociadas con una interfaz lógicasubyacente.

  • dfc: interfaz que admite el procesamiento dinámico de captura de flujo en enrutadores serie T o M320 que contienen una o más CPC de servicios de supervisión III. La captura dinámica de flujo permite capturar flujos de paquetes basándose en criterios de filtro dinámico. En concreto, puede usar esta característica para reenviar de forma pasiva flujos de paquetes supervisados que coincidan con una lista de filtros determinada a uno o más destinos mediante un protocolo de control a pedido.

  • ds— interfaz DS0 (configurada en la PIC DS3 multicanal, la PIC E1 canalizada, las PIC IQ y IQE OC3 canalizadas, las PIC IQ y IQE OC12 canalizadas, las PIC IQ y IQE DS3 canalizadas, la PIC IQ E1 IQ canalizada, las PIC IQ o IQE STM1 canalizadas, o la IQ T1 canalizada).

  • dsc: interfaz de descarte.

  • e1— Interfaz E1 (como interfaces canalizadas STM1 a E1).

  • e3— Interfaz E3 (como interfaces IQ E3).

  • em: interfaces Ethernet internas y de administración. Para enrutadores de M Series, enrutadores de la serie MX, enrutadores de serie T y enrutadores show chassis hardware serie TX, puede utilizar el comando para mostrar la información de hardware del enrutador, incluido su modelo de motor de enrutamiento. Para determinar qué interfaz de administración es compatible con su enrutador y motor de enrutamiento combinación, consulte interfaces de administración Ethernet y motores de enrutamiento compatibles por enrutador.

  • es: interfaz de cifrado.

  • et— Interfaces de 100 Gigabit Ethernet (interfaz de 10, 40 y 100 Gigabit Ethernet solo Enrutadores de transporte de paquetes serie PTX).

  • fe— Interfaz Ethernet rápida.

  • fxp: interfaces Ethernet internas y de administración. Para enrutadores de M Series, enrutadores de la serie MX, enrutadores de serie T y enrutadores show chassis hardware serie TX, puede utilizar el comando para mostrar la información de hardware del enrutador, incluido su modelo de motor de enrutamiento. Para determinar qué interfaz de administración es compatible con su enrutador y motor de enrutamiento combinación, consulte interfaces de administración Ethernet y motores de enrutamiento compatibles por enrutador.

  • ge— Interfaz Gigabit Ethernet.

    Nota:
    • El PIC de la XENPAK interfaz 10 Gigabit Ethernet, que solo se admite en enrutadores serie M, se configura ge utilizando la Convención de nomenclatura de interfaz xe en lugar de la Convención de nomenclatura de la interfaz. Consulte los siguientes comandos show para obtener más información:

      Mostrar el hardware del chasis

      Mostrar interfaces de configuración

    • En los dispositivos de la serie MX y SRX, las interfaces de 1 y 10 Gigabit SFP o SFP + ópticas xe siempre se denominan incluso si se inserta un SFP de 1 Gigabit. Sin embargo, en los dispositivos de la serie EX y QFX, el nombre ge de xe la interfaz se muestra o se basa en la velocidad del dispositivo óptico insertado.

  • gr— Interfaz de túnel de encapsulación de enrutamiento genérico (GRE).

  • gre: interfaz generada internamente que solo se puede configurar como canal de control para aplicaciones MPLS general (GMPLS). Para obtener más información acerca de GMPLS, consulte la Guía del usuario Junos OS MPLS aplicaciones.

    Nota:

    Puede configurar interfaces GRE (GRE-x/y/z) solo para los canales de control de GMPLS. Las interfaces GRE no se admiten ni se pueden configurar para otras aplicaciones..

  • ip— interfaz de túnel de encapsulación IP sobre IP.

  • ipip: interfaz generada internamente que no es configurable.

  • ixgbe: el proceso Interno de Ethernet ixgbe0 y ixgbe1 lo utiliza el motor de enrutamiento RE-DUO-C2600-16G, compatible con TX Matrix Plus y PTX5000.

  • iw: interfaces lógicas asociadas con los puntos de conexión de los circuitos de capa 2 y las conexiones VPN de capa 2 (pseudowire que une las VPN de capa 2). Para obtener más información acerca de VPN, consulte la biblioteca Junos OS VPN para dispositivos de enrutamiento.

  • lc: interfaz generada internamente que no es configurable.

  • lo— Interfaz de circuito cerrado. El Junos OS configura automáticamente una interfaz de bucle de retrocesolo0(). La interfaz lo0.16383 lógica es una interfaz no configurable para el tráfico de control del enrutador.

  • ls: interfaz de servicios de vínculo.

  • lsi: interfaz generada internamente que no es configurable.

  • ml— Interfaz multilink (como Multilink Frame Relay y MLPPP).

  • mo— interfaz de servicios de supervisión (como los servicios de supervisión y los servicios de supervisión II). La interfaz mo-fpc/pic/port.16383 lógica es una interfaz no configurable, generada internamente para el tráfico de control del enrutador.

  • ms— Interfaz multiservicios.

  • mt— Interfaz de túnel de multidifusión (interfaz de enrutador interna para VPN). Si el enrutador tiene un túnel PIC, el Junos OS configura automáticamente una interfaz de túnel demtmultidifusión () para cada red privada virtual (VPN) que configure. Aunque no es necesario configurar las interfaces de multidifusión, puede utilizar la multicast-only instrucción para configurar la unidad y la familia de forma que el túnel pueda transmitir y recibir únicamente tráfico de multidifusión. Para obtener más información, consulte solo multidifusión.

  • mtun: interfaz generada internamente que no es configurable.

  • oc3— interfaz IQ OC3 (configurada en las PICs IQ y IQE OC12 canalizadas o en LAS IPQ y IQE OC3 canalizadas).

  • pd: interfaz en el punto de encuentro (RP) que desencapsa los paquetes.

  • pe: interfaz en el enrutador PIM de primer salto que encapsula los paquetes destinados al enrutador RP.

  • pimd: interfaz generada internamente que no es configurable.

  • pime: interfaz generada internamente que no es configurable.

  • rlsq: la interfaz de contenedor, numerada del 0 al 127, se utiliza para unir las CPC LSQ principal y secundaria en configuraciones de alta disponibilidad. Cualquier fallo del PIC principal da como resultado un conmutador al PIC secundario y viceversa.

  • rms: interfaz redundante para dos interfaces multiservicios.

  • rsp: interfaz virtual redundante para la interfaz de servicios adaptable.

  • se— Interfaz serie (como interfaces EIA-530, V.35 y X.21).

  • si: interfaz en línea de servicios, que se aloja en una tarjeta de línea basada en Trio.

  • so— interfaz SONET/SDH.

  • sp— Interfaz de servicios adaptable. La interfaz sp-fpc/pic/port.16383 lógica es una interfaz no configurable, generada internamente para el tráfico de control del enrutador.

  • stm1— Interfaz STM1 (configurada en las interfaces OC3/STM1).

  • stm4— Interfaz STM4 (configurada en las interfaces OC12/STM4).

  • stm16— Interfaz STM16 (configurada en las interfaces OC48/STM16).

  • t1— Interfaz T1 (como las interfaces canalizadas DS3 a DS1).

  • t3— interfaz T3 (como las interfaces canalizadas OC12 a DS3).

  • tap: interfaz generada internamente que no es configurable.

  • umd— interfaz de módem USB.

  • vsp— Interfaz de servicios de voz.

  • vc4— Interfaz prácticamente concatenada.

  • vt— Interfaz de túnel de circuito cerrado virtual.

  • xe— Interfaz 10 Gigabit Ethernet. Algunas interfaces antiguas de 10 Gigabit Ethernet utilizan el ge tipo de medio (en xevez de) para identificar la parte física del dispositivo de red.

  • xt: interfaz lógica para dominios de sistema protegidos para establecer una conexión de túnel de capa 2.

fpcidentifica el número de la tarjeta FPC o DPC en la que se encuentra la interfaz física. Concretamente, es el número de la ranura en la que está instalada la tarjeta.

Enrutadores M40, M40e, M160, M320, M120, T320, T640 y T1600 cada uno tienen ocho ranuras FPC que se numeran del 0 al 7, de izquierda a derecha mirando hacia la parte frontal del chasis. Para obtener más información acerca de la compatibilidad con FPCs y PICs, consulte la guía de hardware del enrutador.

En PTX1000 enrutadores, el número FPC es siempre 0.

El enrutador M20 cuenta con cuatro ranuras FPC que se numeran del 0 al 3, de arriba hacia abajo, a medida que se enfrenta a la parte frontal del chasis. El número de ranura se imprime junto a cada ranura.

Los enrutadores de la serie MX son compatibles con DPC, FPCs y tarjetas de interfaz modular (MICs). Para obtener más información acerca de las DPC, FPC, MIC y MIC compatibles, consulte la Referencia de módulo de interfaz serie MX.

Para los enrutadores M5, M7i, M10 y M10i, el FPCs está integrado en el chasis; instala la foto en el chasis.

Los enrutadores M5 y M7i tienen espacio para un máximo de cuatro PICs. El enrutador M7i también dispone de un túnel integrado PIC, o un integrado opcional como PIC o un PIC integrado opcional de Microsoft.

Los enrutadores M10 y M10i tienen espacio para hasta ocho fotos.

Una matriz de enrutamiento puede tener hasta 32 FPCs (numerados del 0 al 31).

Para obtener más información acerca de la nomenclatura de interfaces para una Nomenclatura de interfaz para una matriz de enrutamiento basada en un enrutador de matriz de transmisiónmatriz de enrutamiento, consulte.

picidentifica el número del PIC en el que se encuentra la interfaz física. Específicamente, es el número de la ubicación de PIC en el FPC. FPCs con cuatro ranuras de la imagen se numeran del 0 al 3. FPCs con tres ranuras de PIC se numeran del 0 al 2. La ubicación de PIC se imprime en la tarjeta de operadora de la FPC. En el caso de las PICs que ocupan más de una ranura de la imagen PIC, el número de la ranura PIC inferior identifica la ubicación de PIC.

portidentifica un puerto específico de un PIC o DPC. El número de puertos varía según el PIC. Los números de puerto se imprimen en el PIC.

Parte lógica de un nombre de interfaz

La parte de la unidad lógica del nombre de la interfaz corresponde al número de unidad lógica. El rango de números disponibles varía según los distintos tipos de interfaz. Consulte unidad para obtener los valores actuales del rango.

En la parte virtual del nombre, un punto ( ) separa los números de puerto y . unidad lógica:

  • Otras plataformas:

Separadores en un nombre de interfaz

Hay un separador entre cada elemento de un nombre de interfaz.

En la parte física del nombre, un guión (-) separa el tipo de medio del número FPC, mientras que una barra diagonal (/) separa la FPC, PIC y los números de puerto.

En la parte virtual del nombre, un punto (.) separa los números del canal y de la unidad lógica.

Dos puntos (:) separa las partes físicas y virtuales del nombre de la interfaz.

Parte del canal de un nombre de interfaz

La parte del identificador de canal del nombre de interfaz solo es necesaria en interfaces canalizadas. En el caso de las interfaces canalizadas, el canal 0 identifica la primera interfaz canalizada. Para las interfaces IQ y IQE canalizadas, Channel 1 identifica la primera interfaz de canalización. Una interfaz SONET/SDH OC48 no concatenada (es decir, canalizada) tiene cuatro canales OC12, numerados del 0 al 3.

Para determinar qué tipo de fotografía canalizada están instaladas actualmente en el enrutador show chassis hardware , utilice el comando del nivel superior de la interfaz de línea de comandos (CLI). Las PICs IQ y IQE canalizadas se enumeran en el resultado con "IQ de cola inteligente" o "IQE de cola inteligente mejorada" en la descripción. Para obtener más información, consulte Introducción a las interfaces canalizadas.

En el caso de las interfaces ISDN (RDSI), el canal bc-pim/0/port:nB se especifica en el formato. n es el ID del canal B y puede ser 1 o 2. Especifique el canal D en el formato dc-pim/0/port:0.

Nota:

Para ISDN (RDSI), las interfaces del canal B y del canal D no tienen parámetros configurables. Sin embargo, cuando se muestran las estadísticas de la interfaz, las interfaces del canal B y D tienen valores estadísticos.

Nota:

En la implementación de Junos OS, el término interfaces lógicas generalmente hace referencia a las interfaces que unit se configuran mediante la inclusión de la instrucción en el [edit interfaces interface-name] nivel jerárquico. Las interfaces lógicas .logical tienen el descriptor al final del nombre de la ge-0/0/0.1 interfaz t1-0/0/0:0.1, como en o, donde está 1el número de la unidad lógica.

Aunque las interfaces canalizadas se consideran generalmente como lógicas o virtuales, el Junos OS ve interfaces T3, T1 y NxDS0 en un PIC canalizado, IQ o IQE, como interfaces físicas. Por ejemplo, ambos t3-0/0/0 y t3-0/0/0:1 los Junos os tratan como interfaces físicas. Por el contrario t3-0/0/0.2 , t3-0/0/0:1.2 y se consideran interfaces lógicas porque tienen .2 el al final de los nombres de interfaz.

Nomenclatura de interfaz para una matriz de enrutamiento basada en un enrutador de matriz de transmisión

Una matriz de enrutamiento basada en un enrutador de matriz Juniper Networks TX es una arquitectura multichasis compuesta por un enrutador de matriz de transmisión y de uno a cuatro enrutadores interconectados T640. Desde la perspectiva de la interfaz de usuario, la matriz de enrutamiento aparece como un único enrutador. El enrutador de matriz de transmisión controla todos los enrutadores Figura 1T640, tal y como se muestra en la.

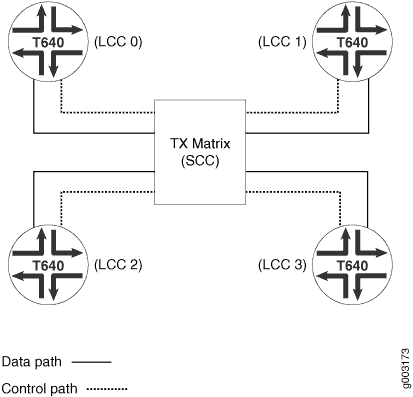

Figura 1: Matriz de rutaMatriz de ruta

También se hace referencia a un enrutador de matriz de transmisión como un chasis de tarjeta de conmutación (SCC). La CLI utiliza scc para hacer referencia al enrutador de matriz de transmisión. Un enrutador de T640 en una matriz de enrutamiento también se denomina chasis de tarjetas de línea (LCC). La CLI utiliza lcc un prefijo para hacer referencia a un enrutador T640 específico.

Las LCCs tienen asignados números del 0 al 3, según la configuración del hardware y la conectividad con el enrutador de la matriz de transmisión. Para obtener más información, consulte la Guía de hardware del enrutador de matriz de transmisión. Una matriz de enrutamiento puede tener hasta cuatro enrutadores T640 y cada enrutador de T640 tiene hasta ocho FPCs. Por lo tanto, la matriz de enrutamiento en conjunto puede tener hasta 32 FPC (del 0 al 31).

En el Junos OS CLI, un nombre de interfaz tiene el formato siguiente:

Cuando se especifica el fpc número para un enrutador de T640 en una matriz de enrutamiento, el Junos os determina qué enrutador T640 contiene la FPC especificada en función de la siguiente asignación:

  • En las ranuras del hardware de la LCC 0, del 0 al 7 se configuran del 0 al 7.

  • En la LCC 1, las ranuras del hardware del 0 al 7 se configuran de 8 a 15.

  • En la LCC 2, las ranuras del hardware del 0 al 7 se configuran del 16 al 23.

  • En la LCC 3, las ranuras del hardware del 0 al 7 se configuran de 24 a 31.

Por ejemplo, en 1se-1/0/0 se refiere a la ranura 1 del hardware FPC del enrutador de la T640 etiquetada lcc0. El 11 de t1-11/2/0 en hace referencia a la ranura 3 del hardware FPC del enrutador de T640 etiquetado lcc1. El 20 de so-20/0/1 en hace referencia a la ranura de hardware 4 de FPC en lcc2el enrutador de la T640 etiquetada. El 31 de t3-31/1/0 en hace referencia a la ranura de hardware 7 de FPC en lcc3el enrutador de la T640 etiquetada.

Tabla 1resume la numeración de FPC para un enrutador T640 en una matriz de enrutamiento.

Tabla 1: Numeración de FPC para enrutadores de T640 en una matriz de enrutamiento

Números de LCC asignados al enrutador T640

Números de configuración

0

0 a 7

1

8 a 15

2

16 a 23

3

del 24 al 31

Tabla 2 enumera cada ranura de hardware FPC y los números de configuración correspondientes para las LPC del 0 al 3.

Tabla 2: Numeración de uno a uno en el FPC para T640 enrutadores en una matriz de enrutamiento

Numeración FPC

Enrutadores T640



LCC 0
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

0

1

2

3

4

5

6

7

LCC 1
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

8

9

10

11

12

13

14

15

LCC 2
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

16

17

18

19

20

21

22

23

LCC 3
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

24

25

26

27

28

29

30

31

Nomenclatura de interfaz para una matriz de enrutamiento basada en un enrutador de transmisión Matrix Plus

Una matriz de enrutamiento basada en un enrutador Juniper Networks TX Matrix Plus es una arquitectura multichasis compuesta por un enrutador TX de matriz más y de uno a cuatro enrutadores interconectados T1600s. Desde la perspectiva de la interfaz de usuario, la matriz de enrutamiento aparece como un único enrutador. El enrutador TX Matrix Plus controla todos los enrutadores T1600, Figura 2tal y como se muestra en la.

Figura 2: Matriz de enrutamiento basada en un enrutador de transmisión Matrix PlusMatriz de enrutamiento basada en un enrutador de transmisión Matrix Plus

Un enrutador de matriz TX + también se conoce como chasis de estructura de conmutación (SFC). La CLI usa sfc para hacer referencia al enrutador TX Matrix Plus. Un enrutador de T1600 en una matriz de enrutamiento también se denomina chasis de tarjetas de línea (LCC). La CLI utiliza lcc un prefijo para hacer referencia a un enrutador T1600 específico.

Las LCCs tienen asignadas números, del 0 al 3, según la configuración del hardware y la conectividad con el enrutador de matriz de transmisión Plus. Para obtener más información, consulte la Guía de hardware del enrutador de transmisión Matrix Plus. Una matriz de enrutamiento basada en un enrutador TX de matriz Plus puede tener hasta cuatro enrutadores T1600 y cada enrutador de T1600 tiene hasta ocho FPCs. Por lo tanto, la matriz de enrutamiento en conjunto puede tener hasta 32 FPC (del 0 al 31).

En el Junos OS CLI, un nombre de interfaz tiene el formato siguiente:

Cuando se especifica el fpc número para un enrutador de T1600 en una matriz de enrutamiento, el Junos os determina qué enrutador T1600 contiene la FPC especificada en función de la siguiente asignación:

  • En las ranuras del hardware de la LCC 0, del 0 al 7 se configuran del 0 al 7.

  • En la LCC 1, las ranuras del hardware del 0 al 7 se configuran de 8 a 15.

  • En la LCC 2, las ranuras del hardware del 0 al 7 se configuran del 16 al 23.

  • En la LCC 3, las ranuras del hardware del 0 al 7 se configuran de 24 a 31.

Por ejemplo, en 1se-1/0/0 se refiere a la ranura 1 del hardware FPC del enrutador de la T1600 etiquetada lcc0. El 11 de t1-11/2/0 en hace referencia a la ranura 3 del hardware FPC del enrutador de T1600 etiquetado lcc1. El 20 de so-20/0/1 en hace referencia a la ranura de hardware 4 de FPC en lcc2el enrutador de la T1600 etiquetada. El 31 de t3-31/1/0 en hace referencia a la ranura de hardware 7 de FPC en lcc3el enrutador de la T1600 etiquetada.

Tabla 3resume la numeración de FPC para una matriz de enrutamiento basada en un enrutador TX de matriz Plus.

Tabla 3: Numeración de FPC para enrutadores de T1600 en una matriz de enrutamiento

Números de LCC asignados al enrutador T1600

Números de configuración

0

0 a 7

1

8 a 15

2

16 a 23

3

del 24 al 31

Tabla 4 enumera cada ranura de hardware FPC y los números de configuración correspondientes para las LPC del 0 al 3.

Tabla 4: Numeración de uno a uno en el FPC para T1600 enrutadores en una matriz de enrutamiento

Numeración FPC

Enrutadores T1600



LCC 0
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

0

1

2

3

4

5

6

7

LCC 1
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

8

9

10

11

12

13

14

15

LCC 2
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

16

17

18

19

20

21

22

23

LCC 3
Ranuras de hardware

0

1

2

3

4

5

6

7

Números de configuración

24

25

26

27

28

29

30

31

Nombre de interfaz del chasis

Puede configurar algunas propiedades de PIC, como las tramas, [edit chassis] en el nivel de jerarquía. La nomenclatura de la interfaz del chasis varía en función del hardware de enrutamiento.

  • Para configurar las propiedades de PIC para un enrutador independiente, debe especificar los números FPC y PIC, tal y como se indica a continuación:

  • Para configurar las propiedades de PIC para un enrutador T640 o T1600 configurado en una matriz de enrutamiento, debe especificar los números de la LCC, FPC y PIC, tal y como se muestra a continuación:

    Para la ranura FPC en un enrutador T640 en una matriz de enrutamiento, especifique el número de ranura de hardware real, tal como lo etiqueta el T640 chasis del enrutador. No utilice los números de configuración de FPC del software correspondiente que se muestran en Tabla 2 .

    Para la ranura FPC en un enrutador T1600 en una matriz de enrutamiento, especifique el número de ranura de hardware real, tal como lo etiqueta el T1600 chasis del enrutador. No utilice los números de configuración de FPC del software correspondiente que se muestran en Tabla 3 .

Para obtener más información acerca de la jerarquía, consulte [edit chassis] la biblioteca Junos OS administración para dispositivos de enrutamiento.

Cita Nomenclatura de interfaces

En esta sección se proporcionan ejemplos de interfaces de nomenclatura. Para obtener una ilustración de dónde se encuentran las ranuras, PICs y los puertos Figura 3, consulte.

Figura 3: Ranura de interfaz, PIC y ubicaciones de PuertoRanura de interfaz, PIC y ubicaciones de Puerto

Para un FPC en la ranura 1 con dos OC3 SONET/SDH PICs en las posiciones de PIC 0 y 1, cada PIC con dos puertos utiliza los nombres siguientes:

Un PIC OC48 SONET/SDH en la ranura 1 y en modo concatenado aparece como una sola FPC con un solo PIC, que tiene un único puerto. Si esta interfaz tiene una sola unidad lógica, tiene el siguiente nombre:

Un PIC OC48 SONET/SDH en la ranura 1 y en modo de canalización tiene un número para cada canal. Por ejemplo:

Para un FPC en la ranura 1 con un PIC OC12 canalizado en la posición 2 del PIC, los canales de la DS3 tienen los nombres siguientes:

Para un FPC en la ranura 1 con cuatro OC12 PICs fotográficas de ATM (el FPC está completamente lleno), las cuatro PICs, cada uno con un único puerto y una sola unidad lógica, tienen los siguientes nombres:

En una matriz de enrutamiento del enrutador de lcc1T640 etiquetado, para una FPC en la ranura 5 con cuatro pics OC192 SONET, las cuatros pics, cada una con un único puerto y una sola unidad lógica, tienen los siguientes nombres:

Para un FPC en la ranura 1 con una tarjeta de interfaz BRI de 4 puertos ISDN (RDSI), el puerto 4 tiene el siguiente nombre:

El primer canal B, el segundo canal B y el canal de control tienen los nombres siguientes:

Introducción a los descriptores de interfaz

Cuando se configura una interfaz, se están especificando con eficacia las propiedades de un descriptor de interfaz físico. En la mayoría de los casos, el descriptor de interfaz físico se corresponde con un único dispositivo físico y consta de las siguientes partes:

  • El nombre de la interfaz, que define el tipo de medio

  • La ranura en la que se encuentra FPC o DPC

  • La ubicación del FPC en la que está instalado el PIC

  • El puerto PIC o DPC

  • Los números de canal y unidad lógica de la interfaz (opcional)

Cada descriptor de interfaz físico puede contener uno o más descriptores de interfaz lógicos . Esto le permite asignar una o más interfaces lógicas (o virtuales) a un único dispositivo físico. La creación de varias interfaces lógicas es útil para las redes ATM, Frame Relay y Gigabit Ethernet, en las que puede asociar varios circuitos virtuales, conexiones de vínculos de datos o LANs virtuales (VLAN) con un único dispositivo de interfaz.

Cada descriptor de interfaz lógico puede tener uno o varios descriptores de familia para definir la familia de protocolos a la que se tiene permiso y que se permite ejecutar sobre la interfaz lógica.

Se admiten las familias de protocolos siguientes:

  • Conjunto de protocolo de Internet versión 4 (IPv4) (inet)

  • Conjunto de protocolo de Internet versión 6 (IPv6) (inet6)

  • CCC (Cross-Connect) del circuito

  • Cross-Connect de traslación (TCC)

  • Organización Internacional de normalización (ISO)

  • Multivínculo multiframe Relay extremo a extremo (MLFR de extremo a extremo)

  • Multivínculo interfaz de usuario de red de Frame Relay de red a red (MLFR UNI NNI)

  • Protocolo punto a punto multivínculo (MLPPP)

  • Conmutación de etiquetas multiprotocolo (MPLS)

  • Protocolo trivial de red (TNP)

  • (Sólo enrutadores de la serie MX, M Series y serie T) Servicio LAN privada virtual (VPLS)

Por último, cada descriptor de familia puede tener una o más entradas de dirección, que asocian una dirección de red a una interfaz lógica y, por lo tanto, con la interfaz física.

Configure los distintos descriptores de interfaz de la siguiente manera:

  • El descriptor de interfaz físico se configura interfaces interface-name mediante la inclusión de la instrucción.

  • Para configurar el descriptor de interfaz lógico unit , incluya la interfaces interface-name instrucción dentro de la instrucción .logical o incluya el descriptor al final del nombre de t3-0/0/0.1interfaz, como en, donde el número de unidad lógica es 1, tal y como se muestra en los ejemplos siguientes:

  • El descriptor de familia se configura family mediante la inclusión de unit la declaración de familia dentro del extracto.

  • Las entradas de dirección se configuran incluyendo la instrucción Address dentro de la instrucción Family .

  • Los túneles se configuran https://www.juniper.net/documentation/en_US/junos/topics/reference/configuration-statement/tunnel-edit-interfaces-ni.html mediante la inclusión de unit una instrucción de túnel dentro de la instrucción.

Nota:

La dirección de una interfaz lógica no puede ser igual que la dirección de origen u destino de una interfaz de túnel. Si intenta configurar una interfaz lógica con la dirección de una interfaz de túnel o viceversa, se producirá una falla de confirmación.

Parte física de un nombre de interfaz

Nombres de interfaz para serie ACX enrutadores de metro universales

Serie ACX enrutadores no tienen dispositivos PIC reales. En su lugar, tienen puertos de red integrados en el panel frontal del enrutador. A estos puertos se les asigna la misma Convención de nomenclatura que se utiliza en los enrutadores de los dispositivos PIC, sabiendo que la FPC, PIC y el puerto son pseudo-dispositivos. Cuando se muestra información acerca de uno de estos puertos, se especifica el tipo de interfaz, la ranura para el concentrador de PIC flexible (FPC), la ranura de la FPC para la tarjeta de interfaz física (PIC) y el número de puerto configurado.

En la parte física del nombre de la interfaz, un guión ( ) separa el tipo de medio del número FPC, y una barra diagonal ( ) separa los números de -/ puerto, FPC y PIC:

Nombres de interfaz para enrutadores M Series y serie T

En los enrutadores M Series y serie T, al Mostrar información acerca de una interfaz, se especifica el tipo de interfaz, la ranura en la que está instalado el concentrador de PIC flexible (FPC), la ranura del FPC donde se encuentra la tarjeta de interfaz física (PIC) y el número de puerto configurado.

En la parte física del nombre de la interfaz, un guión ( ) separa el tipo de medio del número FPC, y una barra diagonal ( ) separa los números de -/ puerto, FPC y PIC:

Nota:

Las excepciones a la descripción física incluyen type-fpc/pic/port las interfaces Ethernet agregadas y las interfaces SONET/SDH agregadas, las cuales utilizan la sintaxis ae numberas number y, respectivamente.

Nombres de interfaz de enrutador serie MX

En enrutadores de la serie MX, al Mostrar información sobre una interfaz, especifique el tipo de interfaz, el Concentrador de puerto compacto (DPC), el concentrador de PIC flexible (FPC) o la ranura del concentrador de Puerto modular (MPC), la ranura de PIC o MIC y el número de puerto configurado.

Nota:

Aunque los enrutadores de la serie MX utilizan DPC, FPC, MPC, MIC y PIC, la sintaxis de comandos de este libro se muestra como fpc/pic/puertopara mayor simplicidad.

En la parte física del nombre de la interfaz, un guión-() separa el tipo de medio del número FPC, mientras que una barra/diagonal () separa los números de DPC, FPC o MPC, MIC o PIC y de puerto:

  • fpc: ranura en la cual está CPC, FPC o MPC.

  • pic: ranura en la FPC en la cual se encuentra la PIC.

    Para las DPC, MICs y el MPC de 16 puertos, el valor PIC es una agrupación lógica de puertos y varía en diferentes plataformas.

  • puerto:número de puerto en CPC, PIC, MPC o MIC.

Nombres de interfaz para enrutadores serie PTX

En serie PTX enrutadores de transporte de paquetes, cuando se muestra información acerca de una interfaz, se especifica el tipo de interfaz, la ranura en la que está instalado el concentrador de PIC flexible (FPC), la ranura del FPC donde se encuentra la tarjeta de interfaz física (PIC) y el número de puerto configurado.

Nota:
  • El enrutador PTX solo admite interfaces de tipo Ethernet. La parte del tipo de medio del nombre de interfaz física,type solo admite el tipo de interfaz Ethernet: et.

  • En la CLI, todas PTX3000 PICs se representan como pic0. Para obtener más información, consulte PTX3000 Descripción de PIC

En la parte física del nombre de la interfaz, un guión ( ) separa el tipo de medio ( ) del número FPC, y una barra diagonal ( ) separa los números de -et/ puerto, FPC, PIC y:

Visualización de configuraciones de interfaz

Para mostrar una configuración, utilice el show comando en el modo de configuración o show configuration el comando de nivel superior. Las interfaces se enumeran por orden numérico, de menor a mayor número de ranura, luego de los números PIC más bajos a los más altos y, por último, de los números de Puerto inferiores al más alto.

Introducción a la encapsulación de interfaces

Tabla 5enumera la compatibilidad de encapsulación por tipo de interfaz.

Tabla 5: Compatibilidad de encapsulación por tipo de interfaz

Tipo de interfaz

Encapsulación de interfaz física

Interfaz lógica Encapsulación

ae— Interfaz Ethernet agregada

ethernet-ccc: conexión cruzada de Ethernet

extended-vlan-ccc: etiquetado TPID no estándar para una conexión cruzada

extended-vlan-vpls— Servicio LAN privada virtual de VLAN extendida

flexible-ethernet-services: permite la configuración de encapsulación Ethernet por unidad

vlan-ccc— Etiquetado 802.1Q para una conexión cruzada

ethernet-vpls— Servicio LAN privada virtual Ethernet

vlan-vpls— Servicio LAN privada virtual (VLAN)



dix— DIXv2 Ethernet (RFC 894)

vlan-ccc— Etiquetado 802.1Q para una conexión cruzada



as— Interfaz SONET/SDH agregada

cisco-hdlc— entramado HDLC compatible con Cisco

ppp: dispositivo PPP serie

NA

at—Interfaz ATM1

atm-ccc-cell-relay— Encapsulación de relé de celda ATM para una conexión cruzada

atm-pvc: circuitos virtuales permanentes ATM

ethernet-over-atm— Ethernet mediante encapsulación ATM

atm-ccc-cell-relay— Relé de celda ATM para CCC

atm-ccc-vc-mux— VC ATM para CCC

atm-cisco-nlpid— Encapsulación NLPID ATM compatible con Cisco

atm-nlpid— Encapsulación NLPID ATM

atm-snap— Encapsulación LLC/SNAP ATM

atm-tcc-snap— LLC/SNAP ATM para una conexión cruzada de traducción

atm-tcc-vc-mux— VC ATM para una conexión cruzada de traducción

atm-vc-mux— multiplexación de VC ATM

ether-over-atm-llc— Encapsulación Ethernet mediante ATM (LLC/SNAP)

at— Interfaz de cola inteligente (IQ) ATM2

atm-ccc-cell-relay— Encapsulación de relé de celda ATM para una conexión cruzada

atm-pvc: circuitos virtuales permanentes ATM

ethernet-over-atm— Ethernet mediante encapsulación ATM

atm-ccc-cell-relay— Relé de celda ATM para CCC

atm-ccc-vc-mux— VC ATM para CCC

atm-cisco-nlpid— Encapsulación NLPID ATM compatible con Cisco

atm-mlppp-llc— MLPPP ATM a través de AAL5/LLC

atm-nlpid— Encapsulación NLPID ATM

atm-ppp-llc— PPP ATM a través de AAL5/LLC

atm-ppp-vc-mux— PPP ATM a través de AAL5 sin formato

atm-snap— Encapsulación LLC/SNAP ATM

atm-tcc-snap— LLC/SNAP ATM para una conexión cruzada de traducción

atm-tcc-vc-mux— VC ATM para una conexión cruzada de traducción

atm-vc-mux— multiplexación de VC ATM

ether-over-atm-llc— Encapsulación Ethernet mediante ATM (LLC/SNAP)

ether-vpls-over-atm-llc— Encapsulación VPLS Ethernet mediante ATM (puente)

bcm— Interfaces internas Gigabit Ethernet

NA

NA

br— Interfaz de red digital de servicios integrados (ISDN)

NA

NA

ci— Interfaz de contenedor

cisco-hdlc— entramado HDLC compatible con Cisco

ppp: dispositivo PPP serie

aps— Interfaz SONET necesaria para la configuración de APS.

ds— interfaz DS0

cisco-hdlc— entramado HDLC compatible con Cisco

cisco-hdlc-ccc: entramado HDLC compatible con Cisco para una conexión cruzada

cisco-hdlc-tcc— Entramado HDLC compatible con Cisco para una conexión cruzada de traducción

extended-frame-relay-ccc: cualquier DLCI de Frame Relay para una conexión cruzada

extended-frame-relay-tcc: cualquier DLCI de Frame Relay para una conexión cruzada de traducción

flexible-frame-relay— Varias encapsulaciones de Frame Relay

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

frame-relay-port-ccc— Encapsulación de puerto Frame Relay para una conexión cruzada

frame-relay-tcc— Frame Relay para una conexión cruzada de traducción

multilink-frame-relay-uni-nni— Encapsulación UNI NNI (FRF.16) de Multilink Frame Relay

ppp: dispositivo PPP serie

ppp-ccc: dispositivo PPP serie para una conexión cruzada

ppp-tcc: dispositivo PPP serie para una conexión cruzada de traducción

frame-relay-ccc— DLCI Frame Relay para CCC

frame-relay-ppp— PPP sobre Frame Relay

frame-relay-tcc— DLCI Frame Relay para una conexión cruzada de traducción

dsc: interfaz de descarte

NA

NA

e1— Interfaz E1 (como interfaces canalizadas STM1 a E1)

cisco-hdlc— entramado HDLC compatible con Cisco

cisco-hdlc-ccc: entramado HDLC compatible con Cisco para una conexión cruzada

cisco-hdlc-tcc— Entramado HDLC compatible con Cisco para una conexión cruzada de traducción

extended-frame-relay-ccc: cualquier DLCI de Frame Relay para una conexión cruzada

extended-frame-relay-tcc: cualquier DLCI de Frame Relay para una conexión cruzada de traducción

flexible-frame-relay— Varias encapsulaciones de Frame Relay

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

frame-relay-port-ccc— Encapsulación de puerto Frame Relay para una conexión cruzada

frame-relay-tcc— Frame Relay para una conexión cruzada de traducción

multilink-frame-relay-uni-nni— Encapsulación UNI NNI (FRF.16) de Multilink Frame Relay

ppp: dispositivo PPP serie

ppp-ccc: dispositivo PPP serie para una conexión cruzada

ppp-tcc: dispositivo PPP serie para una conexión cruzada de traducción

frame-relay-ccc— DLCI Frame Relay para CCC

frame-relay-ppp— PPP sobre Frame Relay

frame-relay-tcc— DLCI Frame Relay para una conexión cruzada de traducción

e3— Interfaz E3 (como las interfaces E3 IQ y IQE)

cisco-hdlc— entramado HDLC compatible con Cisco

cisco-hdlc-ccc: entramado HDLC compatible con Cisco para una conexión cruzada

cisco-hdlc-tcc— Entramado HDLC compatible con Cisco para una conexión cruzada de traducción

extended-frame-relay-ccc: cualquier DLCI de Frame Relay para una conexión cruzada

extended-frame-relay-tcc: cualquier DLCI de Frame Relay para una conexión cruzada de traducción

flexible-frame-relay— Varias encapsulaciones de Frame Relay

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

frame-relay-port-ccc— Encapsulación de puerto Frame Relay para una conexión cruzada

frame-relay-tcc— Frame Relay para una conexión cruzada de traducción

ppp: dispositivo PPP serie

ppp-ccc: dispositivo PPP serie para una conexión cruzada

ppp-tcc: dispositivo PPP serie para una conexión cruzada de traducción

frame-relay-ccc— DLCI Frame Relay para CCC

frame-relay-ppp— PPP sobre Frame Relay

frame-relay-tcc— DLCI Frame Relay para una conexión cruzada de traducción

em: interfaces Ethernet internas y de administración

NA

NA

fe— Interfaz Ethernet rápida

ethernet-ccc: conexión cruzada de Ethernet

ethernet-tcc— Conexión cruzada de traducción de Ethernet

ethernet-vpls— Servicio LAN privada virtual Ethernet

extended-vlan-ccc: etiquetado TPID no estándar para una conexión cruzada

extended-vlan-tcc— Etiquetado 802.1Q para una conexión cruzada de traducción

extended-vlan-vpls— Servicio LAN privada virtual de VLAN extendida

vlan-ccc— Etiquetado 802.1Q para una conexión cruzada

vlan-vpls— Servicio LAN privada virtual (VLAN)

dix— DIXv2 Ethernet (RFC 894)

vlan-ccc— Etiquetado 802.1Q para una conexión cruzada

vlan-vpls— Servicio LAN privada virtual (VLAN)

fxp: interfaces Ethernet internas y de administración

NA

NA

ge— Interfaz Gigabit Ethernet (como interfaces IQ Gigabit Ethernet)

ethernet-ccc: conexión cruzada de Ethernet

ethernet-tcc— Conexión cruzada de traducción de Ethernet

ethernet-vpls— Servicio LAN privada virtual Ethernet

extended-vlan-ccc: etiquetado TPID no estándar para una conexión cruzada

extended-vlan-tcc— Etiquetado 802.1Q para una conexión cruzada de traducción

extended-vlan-vpls— Servicio LAN privada virtual de VLAN extendida

flexible-ethernet-services: permite la configuración de encapsulación Ethernet por unidad

vlan-ccc— Etiquetado 802.1Q para una conexión cruzada

vlan-vpls— Servicio LAN privada virtual (VLAN)

dix— DIXv2 Ethernet (RFC 894)

vlan-ccc— Etiquetado 802.1Q para una conexión cruzada

vlan-tcc— Etiquetado 802.1Q para una conexión cruzada de traducción

vlan-vpls— Servicio LAN privada virtual (VLAN)

ixgbe— Interfaces internas 10 Gigabit Ethernet

NA

NA

lo— interfaz de circuito cerrado; el Junos OS configura automáticamente una interfaz de circuito cerrado ( lo0 )

NA

NA

ls: interfaz de servicios de vínculo

multilink-frame-relay-uni-nni— Encapsulación UNI NNI (FRF.16) de Multilink Frame Relay

multilink-frame-relay-end-to-end— Multilink Frame Relay de extremo a extremo (FRF.15)

multilink-ppp— PPP multilink

lsq— Interfaz IQ de servicios de vínculo

multilink-frame-relay-uni-nni— Encapsulación UNI NNI (FRF.16) de Multilink Frame Relay

multilink-frame-relay-end-to-end— Multilink Frame Relay de extremo a extremo (FRF.15)

multilink-ppp— PPP multilink

lt— Interfaz de túnel lógico



NA

ethernet— Servicio Ethernet

ethernet-vpls— Servicio LAN privada virtual Ethernet

ethernet-ccc: conexión cruzada de Ethernet

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

vlan: servicio de VLAN

vlan-ccc— Etiquetado 802.1Q para una conexión cruzada

vlan-vpls— Servicio LAN privada virtual (VLAN)

ml— Interfaz multilink (como Multilink Frame Relay y MLPPP)

NA

multilink-frame-relay-end-to-end— Multilink Frame Relay de extremo a extremo (FRF.15)

multilink-ppp— PPP multilink

se— Interfaz serie (como interfaces EIA-530, V.35 y X.21)

cisco-hdlc— entramado HDLC compatible con Cisco

cisco-hdlc-ccc: entramado HDLC compatible con Cisco para una conexión cruzada

cisco-hdlc-tcc— Entramado HDLC compatible con Cisco para una conexión cruzada de traducción

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

frame-relay-port-ccc— Encapsulación de puerto Frame Relay para una conexión cruzada

frame-relay-tcc— Frame Relay para una conexión cruzada de traducción

ppp: dispositivo PPP serie

ppp-ccc: dispositivo PPP serie para una conexión cruzada

ppp-tcc: dispositivo PPP serie para una conexión cruzada de traducción

frame-relay-ccc— DLCI Frame Relay para CCC

frame-relay-ppp— PPP sobre Frame Relay

frame-relay-tcc— DLCI Frame Relay para una conexión cruzada de traducción

so— interfaz SONET/SDH

cisco-hdlc— entramado HDLC compatible con Cisco

cisco-hdlc-ccc: entramado HDLC compatible con Cisco para una conexión cruzada

cisco-hdlc-tcc— Entramado HDLC compatible con Cisco para una conexión cruzada de traducción

extended-frame-relay-ccc: cualquier DLCI de Frame Relay para una conexión cruzada

extended-frame-relay-tcc: cualquier DLCI de Frame Relay para una conexión cruzada de traducción

flexible-frame-relay— Varias encapsulaciones de Frame Relay

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

frame-relay-port-ccc— Encapsulación de puerto Frame Relay para una conexión cruzada

frame-relay-tcc— Frame Relay para una conexión cruzada de traducción

ppp: dispositivo PPP serie

ppp-ccc: dispositivo PPP serie para una conexión cruzada

ppp-tcc: dispositivo PPP serie para una conexión cruzada de traducción

frame-relay-ccc— DLCI Frame Relay para CCC

frame-relay-ppp— PPP sobre Frame Relay

frame-relay-tcc— DLCI Frame Relay para una conexión cruzada de traducción

multilink-frame-relay-end-to-end— Las PICs SONET IQE admiten multilink Frame Relay de extremo a extremo (FRF.15)

multilink-ppp— Las PICs SONET IQE admiten PPP multilink

t1— Interfaz T1 (como las interfaces canalizadas DS3 a DS1)

cisco-hdlc— entramado HDLC compatible con Cisco

cisco-hdlc-ccc: entramado HDLC compatible con Cisco para una conexión cruzada

cisco-hdlc-tcc— Entramado HDLC compatible con Cisco para una conexión cruzada de traducción

extended-frame-relay-ccc: cualquier DLCI de Frame Relay para una conexión cruzada

extended-frame-relay-tcc: cualquier DLCI de Frame Relay para una conexión cruzada de traducción

flexible-frame-relay— Varias encapsulaciones de Frame Relay

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

frame-relay-port-ccc— Encapsulación de puerto Frame Relay para una conexión cruzada

frame-relay-tcc— Frame Relay para una conexión cruzada de traducción

multilink-frame-relay-uni-nni— Encapsulación UNI NNI (FRF.16) de Multilink Frame Relay

ppp: dispositivo PPP serie

ppp-ccc: dispositivo PPP serie para una conexión cruzada

ppp-tcc: dispositivo PPP serie para una conexión cruzada de traducción

frame-relay-ccc— DLCI Frame Relay para CCC

frame-relay-ppp— PPP sobre Frame Relay

frame-relay-tcc— DLCI Frame Relay para una conexión cruzada de traducción

t3— Interfaz T3 (como las interfaces canalizadas OC12 a DS3)

cisco-hdlc— entramado HDLC compatible con Cisco

cisco-hdlc-ccc: entramado HDLC compatible con Cisco para una conexión cruzada

cisco-hdlc-tcc— Entramado HDLC compatible con Cisco para una conexión cruzada de traducción

extended-frame-relay-ccc: cualquier DLCI de Frame Relay para una conexión cruzada

extended-frame-relay-tcc: cualquier DLCI de Frame Relay para una conexión cruzada de traducción

flexible-frame-relay— Varias encapsulaciones de Frame Relay

frame-relay— Encapsulación Frame Relay

frame-relay-ccc: Frame Relay para una conexión cruzada

frame-relay-port-ccc— Encapsulación de puerto Frame Relay para una conexión cruzada

frame-relay-tcc— Frame Relay para una conexión cruzada de traducción

ppp: dispositivo PPP serie

ppp-ccc: dispositivo PPP serie para una conexión cruzada

ppp-tcc: dispositivo PPP serie para una conexión cruzada de traducción

frame-relay-ccc— DLCI Frame Relay para CCC

frame-relay-ppp— PPP sobre Frame Relay

frame-relay-tcc— DLCI Frame Relay para una conexión cruzada de traducción

Interfaz IQ canalizada a nivel de controladorcau4( coc1, coc3, coc12, cstm1, ct1, ct3,,ce1)

NA

NA

Interfaces de servicioscp( gr, ip, mo, vt, es, mo, rsp, sp,)

NA

NA

Interfacesgreno configurables generadas internamente ipip( learning-chip (lc), lsi, tap, mt, mtun, pd, pe, pimd, pime,,)

NA

NA

Nota:

Puede configurar interfaces GRE (GRE-x/y/z) solo para los canales de control de GMPLS. Las interfaces GRE no se admiten ni se pueden configurar para otras aplicaciones. Para obtener más información acerca de GMPLS, consulte la Guía del usuario Junos OS MPLS aplicaciones.

Descripción de interfaces transitorias

Los enrutadores M Series, serie MX y serie T contienen ranuras para instalar un concentrador de PIC flexible [FPC] o concentrador de Puerto compacto [DPC] (para enrutadores serie mx) o concentrador de Puerto modular [MPC] (para enrutadores serie mx). La tarjeta de interfaz física [PIC] se puede instalar en FPCs. Se puede insertar en la MPCs la tarjeta de interfaz modular [MIC].

El número de fotos que se pueden instalar varía según el enrutador y el tipo de FPC. La PICs proporciona las interfaces físicas reales a la red. Los enrutadores de la serie MX contienen ranuras para instalar las placas DPC que proporcionan las interfaces físicas a la red o para instalar FPCs en las que se puede instalar PICs.

Puede insertar cualquier DPC o FPC en cualquier ranura que sea compatible con ellos en el enrutador apropiado. Normalmente, puede colocar cualquier combinación de PICs, compatible con su enrutador, en cualquier ubicación de la FPC. (Está limitado por el total de ancho de banda en FPC y por el hecho de que algunas fotos requieren físicamente dos o cuatro ubicaciones de PIC en la FPC. En algunos casos, es posible que también se apliquen limitaciones de alimentación o microcódigo). Para determinar CPC compatibilidad con PIC y de red, consulte la Referencia de módulo de interfaz del enrutador.

Puede insertar una MPC en cualquier ranura que las admita en el enrutador adecuado. Puede instalar hasta dos MICs de distintos tipos de medios en el mismo MPC siempre que MPC admita esos MICs.

Estas interfaces físicas son interfaces transitorias del enrutador. Se denominan transitorias porque puede hacer Hot swaps de un DPC o FPC o MPC, y sus PICs o MICs en cualquier momento.

Debe configurar cada interfaz transitoria basada en la ranura en la que está instalado el FPC, el DPC o MPC, la ubicación en la que está instalado el PIC o el micrófono y para varios puertos PICs o MICs, el puerto al que se está conectando.

Puede configurar las interfaces en PICs o MICs que ya están instaladas en el enrutador, así como en las interfaces de PICs o MICs que tenga previsto instalar posteriormente. El Junos OS detecta qué interfaces están realmente presentes, por lo que, cuando el software activa su configuración, activa solamente las interfaces presentes y conserva la información de configuración de las interfaces que no están presentes. Cuando el Junos OS detecta que se ha insertado en el enrutador FPC que contiene PICs o MPC, el software activará la configuración de esas interfaces.

Descripción de las interfaces de servicios

Las interfaces de servicios le permiten agregar servicios incrementalmente a su red. El Junos OS es compatible con la siguiente foto de servicios:

  • PIC de servicios adaptables (AS): permite proporcionar varios servicios en una sola PIC mediante la configuración de un conjunto de servicios y aplicaciones. PICs ofrece una gama especial de servicios que se configuran en uno o más conjuntos de servicios.

  • PIC ES: proporciona un conjunto de seguridad para las capas de red IP versión 4 (IPv4) e IP versión 6 (IPv6). El conjunto de programas proporciona funciones tales como autenticación de origen, integridad de datos, confidencialidad, protección de reproducción y no rechazo del código fuente. También define mecanismos para la generación y el intercambio de claves, la administración de asociaciones de seguridad y la compatibilidad con certificados digitales.

  • CPC de servicios de supervisión: le permiten supervisar el flujo de tráfico y exportar el tráfico supervisado. La supervisión del tráfico le permite recopilar y exportar información detallada sobre los flujos de tráfico IPv4 entre los nodos de origen y de destino de la red; muestree todo el tráfico IPv4 entrante en la interfaz de supervisión y presente los datos en formato de registro cflowd; lleve a cabo la descarte contable en un flujo de tráfico entrante; Cifre o cflowd los registros de salida de la retransmisión, el tráfico IPv4 interceptado o ambos; y el tráfico filtrado directo a distintos analizadores de paquetes y presentar los datos en su formato original. En el caso de los servicios de supervisión II PIC, puede configurar interfaces de supervisión o de recopiladores. Una interfaz de recaudador le permite combinar varios registros de cflowd en un archivo de datos ASCII comprimidos y exportar el archivo a un servidor FTP.

  • Pics de servicios de multilink, multiservicios, servicios de vínculo y servicios de voz: le permiten dividir, recumbacinar y secuenciar datagramas a través de varios vínculos de datos lógicos. El objetivo de la operación de multivínculo es coordinar varios vínculos independientes entre un par fijo de sistemas, lo que proporciona un vínculo virtual con un ancho de banda mayor que cualquiera de los miembros.

  • PIC de servicios de túnel: al encapsular paquetes arbitrarios dentro de un protocolo de transporte, la tunelización proporciona una ruta privada y segura a través de una red pública. Los túneles conectan las subredes discontinuas y habilitan las interfaces de cifrado, las VPN (Virtual Private Networks) y conmutación de etiquetas multiprotocolo (MPLS).

  • En los enrutadores M Series y serie T, las interfaces de túnel lógico le permiten conectar sistemas lógicos, enrutadores virtuales o instancias VPN. Para obtener más información acerca de VPN, consulte la biblioteca Junos OS VPN para dispositivos de enrutamiento. Para obtener más información acerca de la configuración de túneles, consulte Junos OS biblioteca de interfaces de servicios para dispositivos de enrutamiento.

Descripción de las interfaces contenedoras

Las interfaces contenedoras proporcionan las características siguientes:

  • La conmutación de protección automática (AP) en los vínculos SONET/SDH y ATM se admiten mediante la infraestructura de contenedor.

  • Las interfaces físicas del contenedor y las interfaces lógicas permanecen en el cambio.

  • Los parámetros de APS se copian automáticamente de la interfaz de contenedor a los vínculos de miembro.

Nota:

Actualmente no se admiten grupos de pares y puntos de la unidireccionales auténticos.

Para obtener más información sobre la configuración SONET/SDH, vea configurar interfaces contenedoras para AP en vínculos SONET.

Las funciones de interfaces contenedoras se describen en las secciones siguientes:

Descripción del concepto tradicional de APS

Los AP tradicionales se configuran en dos interfaces SONET/SDH físicas independientes: uno configurado como el circuito de trabajo y el otro como el circuito de protección Figura 4(véase). El circuito, llamado circuito X en la ilustración, es el vínculo entre las dos interfaces SONET.

Figura 4: Interfaz APSInterfaz APS

Tradicional APS utiliza protocolos de enrutamiento que se ejecutan en cada interfaz SONET/SDH individual (ya que el circuito es una construcción abstracta, en lugar de ser una interfaz real). Cuando el vínculo de trabajo deja de funcionar, la infraestructura APS abre el vínculo proteger y sus interfaces lógicas subyacentes, y desconecta el vínculo de trabajo y sus interfaces lógicas subyacentes, lo que hace que los protocolos de enrutamiento se converjan. Esto consume tiempo y provoca pérdida de tráfico, aunque la infraestructura de APS haya llevado a cabo el conmutador rápidamente.

Concepto de interfaces contenedoras

Para resolver este problema, el Junos OS proporciona una construcción de interfaz de software denominada interfaz de contenedor Figura 5(consulte).

Figura 5: Interfaz de contenedorInterfaz de contenedor

La interfaz contenedora permite que los protocolos de enrutamiento se ejecuten en las interfaces lógicas asociadas con una interfaz de contenedor virtual, en lugar de en las interfaces físicas SONET/SDH y ATM. Cuando APS cambia el vínculo físico subyacente basándose en una condición de error, la interfaz de contenedor permanece activa y la interfaz lógica de la interfaz de contenedor no se solapa. Los protocolos de enrutamiento no son conscientes de la conmutación de los AP.

Compatibilidad de APS con interfaces basadas en contenedores

Con la interfaz de contenedor, APS se configura en la propia interfaz contenedora. Los vínculos a SONET/SDH y ATM individuales del miembro están marcados como primarios (correspondientes al circuito de trabajo) o en espera (correspondiente al circuito de protección) en la configuración. No se especificó ningún nombre de circuito o grupo en el modelo de interfaz de contenedor; los vínculos físicos SONET/SDH y ATM se colocan en un grupo APS si se vinculan a una sola interfaz contenedora. Los parámetros de APS se especifican en el nivel de interfaz de contenedor y se propagan a los vínculos individuales SONET/SDH y ATM mediante el daemon APS.

Copia de los parámetros de APS

Las aplicaciones típicas requieren la copia de los parámetros de APS del circuito de trabajo al circuito de protección, ya que la mayoría de los parámetros deben ser los mismos para ambos circuitos. Esto se realiza automáticamente en la interfaz de contenedor. Los parámetros de APS se especifican una sola vez en la configuración de interfaz física del contenedor y se copian internamente a los vínculos físicos SONET/SDH y ATM individuales.

Descripción de las interfaces Ethernet internas

En un enrutador o enrutador de transporte de paquetes, las interfaces Ethernet internas proporcionan la comunicación entre el motor de enrutamiento y los motores de reenvío de paquetes. El Junos OS configura automáticamente interfaces Ethernet internas cuando se inicia el Junos OS. El Junos OS inicia el hardware del componente de reenvío de paquetes. Cuando se ejecutan estos componentes, el tarjeta de control utiliza la interfaz interna Ethernet para transmitir la información de estado del hardware al motor de enrutamiento. La información transmitida incluye la temperatura interna del enrutador, la condición de los ventiladores, si se ha quitado la FPC o se ha insertado, e información del LCD en la interfaz de la artesanía.

Para determinar las interfaces Ethernet internas compatibles con su enrutador, consulte motores de enrutamiento admitidos por enrutador.

Nota:

No modifique ni quite la configuración de la interfaz Ethernet interna que el Junos OS configura automáticamente. Si lo hace, los routerwill de transporte de enrutadores o de paquetes dejan de funcionar.

  • M Series y enrutadores serie MX y serie T estándar: el Junos OS crea la interfaz Ethernet interna. La interfaz Ethernet interna conecta el motor de enrutamiento re0 a los motores de reenvío de paquetes.

    Si el enrutador tiene motores de enrutamiento redundantes, se creará otra interfaz Ethernetre0 interna re1en cada motor de enrutamiento (y) para admitir tolerancia a errores, re0 dos re1 vínculos físicos entre y conecte los planos de control independientes. Si se produce un error en uno de los vínculos, ambos motores de enrutamiento pueden usar el otro vínculo para la comunicación IP.

  • Enrutadores de transmisión Matrix Plus: en un enrutador de transmisión Matrix Plus, motor de enrutamiento y tarjeta de control funcionan como una unidad o un subsistema de host. Para cada subsistema de host del enrutador, el Junos OS crea automáticamente dos interfaces internas ixgbe0 Ethernet ixgbe1, y.

    Las interfaces ixgbe0 y ixgbe1 conectan la matriz de transmisión más motor de enrutamiento a los motores de enrutamiento de todos los chasis de líneas de línea (LCC) configurados en la matriz de enrutamiento.

    La matriz de transmisión más motor de enrutamiento se conecta a un conmutador de alta velocidad a través de un enlace de 10 Gbps dentro del subsistema de host. El conmutador proporciona un enlace de 1 Gbps a cada T1600 motor de enrutamiento. Los enlaces de 1 Gbps se proporcionan a través del cable Ethernet UTP 5, conexiones entre la TXP-CBs y la LCC-CBs en las LCCs.

    • La matriz de transmisión más motor de enrutamiento se conecta a un conmutador de alta velocidad en el tarjeta de control local a través de un enlace de 10 Gbps dentro del subsistema de host.

    • El conmutador Gigabit Ethernet conecta el tarjeta de control a los motores de enrutamiento remoto de todas las LCC configuradas en la matriz de enrutamiento.

    Si un enrutador TX Matrix Plus contiene subsistemas de host redundantes, los planes de control independientes se conectan mediante dos enlaces físicos entre los puertos 2 10 Gigabit Ethernet en sus respectivos motores de enrutamiento.

    • El vínculo principal al motor de enrutamiento remoto se encuentra en la ixgbe0 interfaz; el conmutador 10 Gigabit Ethernet en el tarjeta de control local también conecta el motor de enrutamiento al puerto 10 Gigabit Ethernet al que accede la ixgbe1 interfaz del motor de enrutamiento remoto.

    • El vínculo alternativo al motor de enrutamiento remoto es el puerto 10 Gigabit Ethernet en la ixgbe1 interfaz. Este segundo puerto conecta el motor de enrutamiento al conmutador 10 Gigabit Ethernet del tarjeta de control remoto, el cual se conecta al puerto 10 Gigabit Ethernet en la ixgbe0 interfaz del motor de enrutamiento remoto.

    Si se produce un error en uno de los dos vínculos entre los subsistemas de host, ambos motores de enrutamiento pueden usar el otro vínculo para la comunicación IP.

  • CTL en una matriz de enrutamiento: en un CTL configurado en una matriz de enrutamiento, motor de enrutamiento y tarjeta de control funcionan como una unidad o un subsistema de host. Para cada subsistema de host de la LCC, el Junos OS crea automáticamente dos interfaces internas Ethernet bcm0 y em1, para los dos puertos Gigabit Ethernet de la motor de enrutamiento.

    La bcm0 interfaz conecta el motor de enrutamiento en cada LCCto los motores de enrutamiento de cada una de las LCC configuradas en la matriz de enrutamiento.

    • El motor de enrutamiento se conecta a un conmutador Gigabit Ethernet en el tarjeta de control local a través de un.

    • El conmutador conecta el tarjeta de control a los motores de enrutamiento remotos de cada dos LCC configuradas en la matriz de enrutamiento.

    Si una LCC de una matriz de enrutamiento contiene subsistemas de host redundantes, los planes de control independientes se conectan mediante dos enlaces físicos entre los puertos Gigabit Ethernet de sus respectivos motores de enrutamiento.

    • El vínculo principal al motor de enrutamiento remoto se encuentra en la bcm0 interfaz; el conmutador Gigabit Ethernet del tarjeta de control local también conecta el motor de enrutamiento al puerto Gigabit Ethernet al que tiene acceso la em1 interfaz del motor de enrutamiento remoto.

    • El vínculo alternativo al motor de enrutamiento remoto se encuentra en la em1 interfaz. Este segundo puerto conecta el motor de enrutamiento al conmutador Gigabit Ethernet del tarjeta de control remoto, el cual se conecta al puerto Gigabit Ethernet en la bcm0 interfaz del motor de enrutamiento remoto.

    Si se produce un error en uno de los dos vínculos entre los subsistemas de host, ambos motores de enrutamiento pueden usar el otro vínculo para la comunicación IP.

Cada enrutador también tiene dos puertos serie, etiquetados como console y auxiliary,para conectar terminales tipo tty al enrutador mediante cables estándar tipo tty para PC. Aunque estos puertos no son interfaces de red, proporcionan acceso al enrutador.

Descripción de las interfaces en serie ACX enrutadores de metro universales

Los enrutadores serie ACX admiten las interfaces de multiplexación por división de tiempo (MDT) y las interfaces de Ethernet (1 GbE de cobre, 1 GbE, 10 GbE y 40 GbE de fibra) para admitir las necesidades de evolución y herencia de la red móvil. La compatibilidad con Power over Ethernet (PoE +) a 65 vatios por puerto mitiga la necesidad de cables eléctricos adicionales para microolas u otras interfaces de acceso.

Los enrutadores serie ACX son compatibles con lo siguiente:

  • MDT puertos T1 y E1:

    • El enrutador ACX1000 contiene ocho puertos T1 o E1.

    • El enrutador ACX2000 contiene 16 puertos T1 o E1.

    • Multiplexación inversa para ATM (IMA)

    Nota:

    Los enrutadores ACX5048 y ACX5096 no admiten los puertos T1 o E1, ni la multiplexación inversa para ATM (IMA).

  • Puertos Gigabit Ethernet:

    • El enrutador ACX1000 contiene ocho puertos Gigabit Ethernet. El enrutador ACX1000 también admite cuatro puertos RJ45 (Cu) o la instalación de cuatro transceptores conectables con factor de forma pequeño Gigabit Ethernet (SFP).

    • El enrutador ACX2000 contiene 16 puertos Gigabit Ethernet y dos puertos PoE. El enrutador ACX2000 también admite la instalación de dos transceptores SFP de Gigabit Ethernet y transceptores SFP + de 2 10 Gigabit.

    • El enrutador ACX5448 es un enrutador de alto nivel de bastidor (SFP +) de 10 Gigabit Ethernet mejorado, con puertos SFP + 48, y puertos 4 100 Gigabit Ethernet QSFP28. Cada puerto SFP + puede funcionar como un puerto nativo de 10 Gigabit Ethernet o como un puerto 1 Gigabit Ethernet cuando se insertan medios ópticos de 1 Gigabit. Los 48 puertos en ACX5448 enrutador se pueden configurar como modos 1GE o 10GE y estos puertos se representan por tipo xe de interfaz. La PIC 1 de FPC 0 tiene puertos de 4x100GE, donde cada puerto se puede canalizar como modos de 1x100GE, 1x40GE o 4x25GE, y estos puertos se representan por tipo de et interfaz. De forma predeterminada, la velocidad del puerto en PIC 1 es de hasta

      Nota:

      El enrutador ACX5448 no admite la interfaz de servicios pseudowire.

    Nota:

    el 40 GB sólo se admite en enrutadores ACX5048, ACX5096 y ACX5448. El enrutador ACX5448 admite un canal de 40 GB a 10 GbE.

Interfaces de multiplexación de la división de tiempo T1 y E1 (MDT)

En el serie ACX enrutadores, se admiten las características Junos OS MDT existentes sin cambios en las instrucciones ni en la funcionalidad. Se admiten las MDT clave siguientes para las interfaces T1 ( ) y ct1 E1 ( ce1 ):

  • Canalización de T1 y E1

  • Encapsulación de T1 y E1

  • Alarmas, defectos y estadísticas

  • Bucle invertido externo e interno

  • Clase de servicio MDT (COS)

La selección del modo T1 y E1 se encuentra en el nivel de PIC. Para establecer el modo T1 o E1 en el nivel de PIC, incluya la instrucción con la opción o en framing el nivel de jerarquía [ t1e1chassis fpc slot-number pic slot-number ]. Todos los puertos pueden ser T1 o E1. No se admite la mezcla de T1s y E1s.

Interfaz de BITS T1 o E1 (ACX2000)

El enrutador ACX2000 tiene una interfaz de suministro de tiempo (BITS) integrada T1 o E1 que puede conectarse a un reloj externo. Después de conectar la interfaz al reloj externo, puede configurar la interfaz de BITS para que la interfaz de BITS se convierta en un origen de candidatos para la sincronización del chasis con el reloj externo. La frecuencia de la interfaz de BITS depende del reloj del cliente del equipo Ethernet (EEC) sincrónico seleccionado con la instrucción en network-option el nivel de jerarquía [ edit chassis synchronization ].

Nota:

El enrutador de ACX1000 no admite la interfaz de BITS.

Multiplexación inversa para ATM (IMA)

Definida por el Foro ATM, la versión 1,1 de la especificación IMA es una tecnología estandarizada que se utiliza para transportar el tráfico ATM a través de una agrupación de interfaces T1 y E1, también conocida como grupo IMA. Se admiten hasta ocho enlaces por lote y 16 paquetes por PIC. Se admiten las siguientes funciones IMA clave:

  • Encapsulación de capa IMA 2

  • ATM Co

  • Políticas y formas de ATM

  • Contador de paquetes denegados en la salida show interfaces at-fpc/pic/port extensive del comando

Interfaces Gigabit Ethernet

En el serie ACX enrutadores, se admiten las características Junos OS Ethernet existentes sin cambios en las instrucciones ni en la funcionalidad. Se admiten las siguientes características clave:

  • Especificación de tipo de medio (enrutador ACX1000 con interfaces SFP y RJ45 de Gigabit Ethernet)

  • Negociación automática de interfaces RJ45 Gigabit Ethernet

  • Gestión de eventos de la eliminación y la inserción de SFP

  • Deshabilitación explícita de la interfaz física

  • Control de flujo

    Nota:

    El enrutador de serie ACX no admite el control de flujo basado en las tramas de pausa.

  • Pseudointerfaz

  • Alarma por pérdida de señal (los)

  • Características de la capa de control de acceso al medio (MAC)

  • Unidad máxima de transmisión (MTU)

  • Notificación remota de fallos para interfaces de 10 Gigabit Ethernet

  • Recopilación y control de estadísticas

  • Alimentación a través de Ethernet (PoE) (enrutador ACX2000)

  • Modo de alta potencia

Los puertos Gigabit Ethernet del enrutador tienen la capacidad de funcionar como una interfaz de 1 o 10 Gigabit Ethernet, según el tipo de transceptor de factor de forma pequeño conectable (SFP) insertado. Cuando se inserta un transceptor SFP +, la interfaz funciona a velocidades de 10 Gigabit. Cuando se inserta un transceptor SFP, la interfaz funciona a una velocidad de 1 Gigabit. La configuración no es necesaria, ya que la velocidad se determina automáticamente en función del tipo de transceptor SFP insertado. La interfaz de doble velocidad se crea automáticamente con el xe prefijo, por ejemplo, xe-4/0/0 .

Se utilizan las mismas instrucciones de configuración para las velocidades y los parámetros CoS se escalan como un porcentaje de la velocidad del puerto. Para configurar una interfaz Gigabit Ethernet de doble velocidad, incluya la interface xe-fpc/pic/port instrucción en el nivel edit interfaces jerárquido [ ]. Para mostrar la velocidad de la interfaz y otros detalles, show interfaces ejecute el comando.

Nota:

Debe usar una categoría industrial de SFP por debajo de 0dC para las placas ACX 1100 y ACX 2100.

Matrices TX y enrutador de T1600 (matriz de enrutamiento) de administración interfaces Ethernet

Para enrutadores de transmisión Matrix Plus y para enrutadores de núcleo de T1600 con RE-C1800 configurado en una matriz de enrutamiento, Junos OS crea automáticamente la interfaz Ethernet de administración del enrutador, em0 . Para usarla em0 como puerto de administración, debe configurar su puerto lógico em0.0 , con una dirección IP válida.

Cuando se introduce el show interfaces comando en una matriz TX más enrutador, se muestran las interfaces Ethernet de administración (y las interfaces lógicas):

Nota:

Los motores de enrutamiento en el enrutador de transmisión Matrix Plus y en los enrutadores T1600 con RE-C1800 configurado en una matriz de enrutamiento no admiten la interfaz Ethernet de administración, ni las interfaces Ethernet internas o fxp0fxp1 fxp2 .

T1600 las interfaces Ethernet internas de enrutadores (matriz de enrutamiento)

En un enrutador T1600 configurado en una matriz de enrutamiento, la función motor de enrutamiento (TXP-LCC) y tarjeta de control (LCC-CB) como unidad o subsistema de host. Para cada subsistema de host en el enrutador, el Junos OS crea automáticamente dos interfaces Ethernet internas y, para los dos puertos bcm0 Gigabit Ethernet en la em1 motor de enrutamiento.
