Desembalaje y montaje de la SRX4200
Desempaquetado de la puerta de enlace de servicios SRX4200
La pasarela de servicios se envía en una caja de cartón, asegurada con material de embalaje de espuma. La caja también contiene una caja de accesorios e instrucciones de inicio rápido.
La puerta de enlace de servicios está protegida al máximo dentro de la caja de cartón. No lo desempaquete hasta que esté listo para comenzar la instalación.
Para desempaquetar la puerta de enlace de servicios:
- Mueva la caja de cartón a un área de ensayo lo más cerca posible del lugar de instalación, donde tenga suficiente espacio para extraer los componentes del chasis.
- Abra la caja.
- Extraiga el material de embalaje que mantiene la puerta de enlace de servicios en su lugar.
- Verifique las piezas recibidas con el inventario (lista de empaque). La lista de embalaje especifica los números de pieza y lleva una breve descripción de cada pieza de su pedido.
- Guarde la caja de envío y los materiales de embalaje en caso de que necesite mover o enviar la puerta de enlace de servicios más adelante.
Verificación de piezas recibidas con la puerta de enlace de servicios SRX4200
Se incluye una lista de embalaje en cada envío. Compare las piezas del envío con los artículos de la lista de embalaje. La lista de embalaje especifica los números de pieza y las descripciones de cada pieza de su pedido.
Si falta alguna pieza, comuníquese con un representante de servicio al cliente.
Las piezas suministradas con la puerta de enlace de servicios pueden variar en función de la configuración que haya solicitado.
En el cuadro 1 se enumeran las partes y sus cantidades en la lista de embalaje.
Componente |
Cantidad |
|---|---|
Puerta de enlace de servicios |
1 |
Fuente de alimentación (preinstalada) |
2 CA o CC |
Cable de alimentación de CA apropiado para su ubicación geográfica (solo para modelos de CA) |
2 |
Kit de montaje en rack |
1 |
Hoja de ruta de documentación y garantía del producto |
1 |
Tarjeta ROHS |
1 |
Acuerdo de licencia de usuario final |
1 |
Guía de seguridad |
1 |
Cable DB-9 a RJ-45 |
1 |
Cables RJ-45 |
2 |
Instalación del firewall SRX4200 en un bastidor
Puede montar la puerta de enlace de servicios en cuatro postes de 19 pulgadas. Bastidor o gabinete mediante el kit de montaje en bastidor que se incluye con el dispositivo. (El resto de este tema usa bastidor para referirse a bastidor o gabinete).
Antes de montar el dispositivo en cuatro postes en un rack:
Compruebe que el sitio cumple los requisitos descritos en SRX4200 lista de comprobación de preparación del sitio.
Coloque el bastidor o gabinete en su ubicación permanente, lo que permite un espacio libre adecuado para el flujo de aire y el mantenimiento, y asegúrelo a la estructura del edificio.
Compruebe que el bastidor o contenedor cumple los requisitos específicos descritos en Requisitos de bastidor de puerta de enlace de servicios SRX4200 y Requisitos de gabinete para puertas de enlace de servicios SRX4200.
Retire la puerta de enlace de servicios de la caja de envío (consulte Desempaquetado de la puerta de enlace de servicios SRX4200).
Asegúrese de tener disponibles las siguientes piezas y herramientas:
Destornillador Phillips (+), número 2
Catorce tornillos de cabeza plana (suministrados con el kit de montaje en bastidor)
Ocho tornillos de montaje en rack para fijar el chasis al rack (no se suministra con el kit de montaje en rack)
La instalación del dispositivo en un bastidor requiere dos personas: una persona levanta el dispositivo mientras que la otra lo asegura al bastidor.
Si va a instalar varios dispositivos en un bastidor, instale primero el más bajo y continúe hacia arriba en el bastidor.
Para montar la puerta de enlace de servicios en un bastidor de cuatro postes:
- Fije las orejas de montaje a la parte frontal del chasis utilizando los tornillos suministrados. Luego, fije los soportes fijos a la parte posterior del dispositivo, utilizando los tornillos provistos.

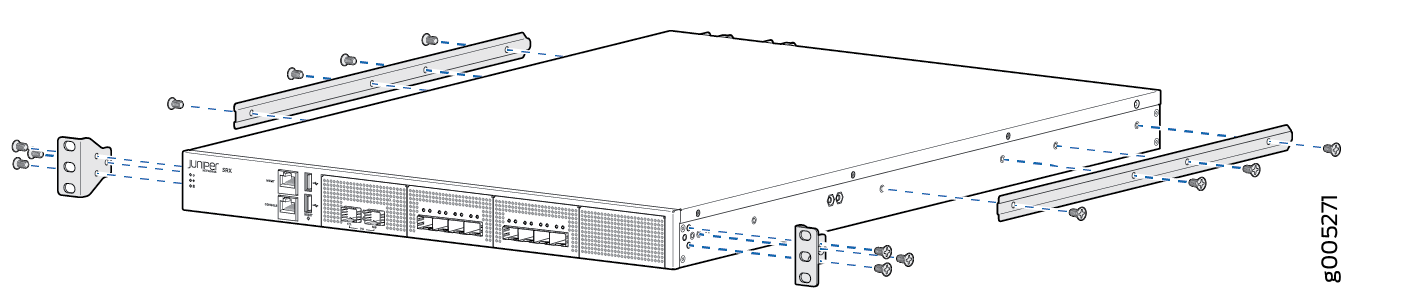

Figura 1: Fijación de las orejas de montaje y los soportes fijos
Nota:Asegúrese de que la parte posterior del dispositivo sea compatible durante todo el proceso de montaje del dispositivo en el bastidor.
- Deslice el dispositivo en el bastidor y asegure las orejas de montaje al bastidor utilizando los tornillos de montaje.

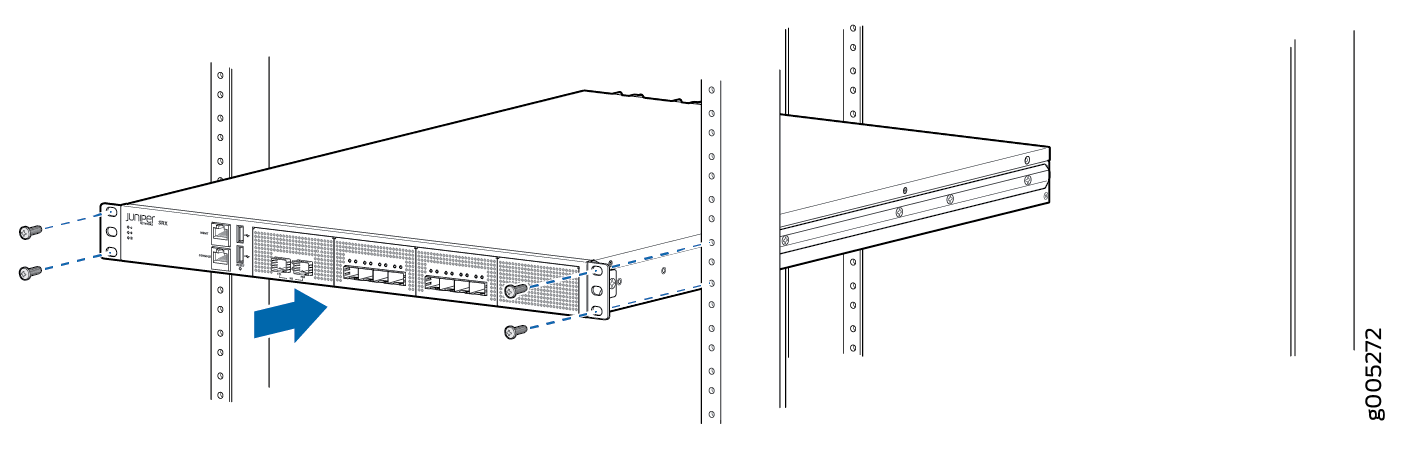

Figura 2: Fijación de las orejas de montaje al bastidor
- Deslice los soportes ajustables en los soportes fijos conectados a la parte posterior del dispositivo.

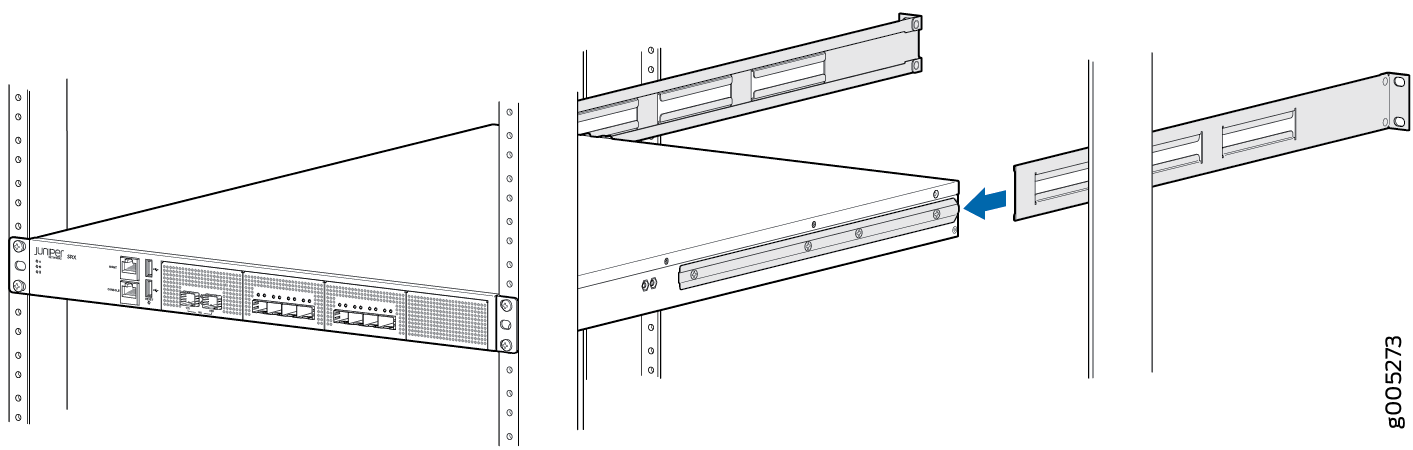

Figura 3: Colocación de los soportes ajustables
- Asegure los soportes ajustables al bastidor, utilizando los tornillos de montaje.

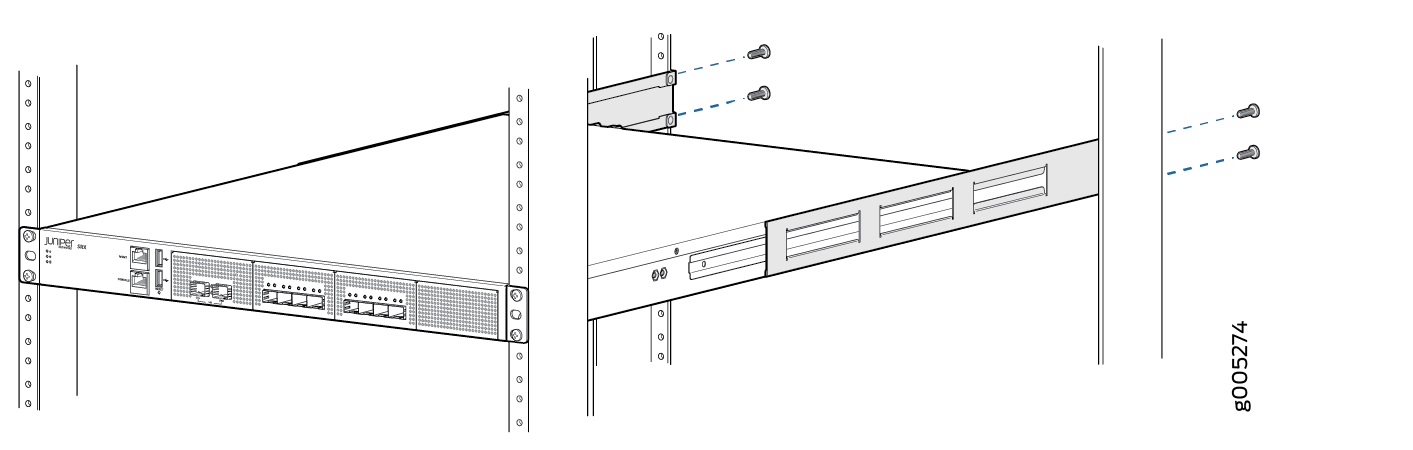

Figura 4: Fijación de los soportes ajustables al bastidor
