Sistema de refrigeración PTX5000
Bandejas de ventilador
Los componentes del sistema de refrigeración PTX5000 trabajan juntos para mantener todos los componentes dentro del rango de temperatura aceptable. Si se supera la especificación de temperatura máxima y el sistema no se puede enfriar adecuadamente, el motor de enrutamiento apaga algunos o todos los componentes de hardware. Si un ventilador falla o la temperatura sube por encima de los umbrales de temperatura, la velocidad de los ventiladores restantes en la zona se ajusta automáticamente para mantener la temperatura dentro del rango aceptable.
Todas las bandejas de ventilador son insertables en caliente y extraíbles en caliente.
El sistema de refrigeración contiene las siguientes bandejas de ventilador:
Zona de enfriamiento 0: una bandeja de ventilador vertical (bandeja de ventilador 0) con catorce ventiladores enfría los siguientes componentes instalados en la caja de la tarjeta trasera: motores de enrutamiento, tableros de control y SIB. La bandeja de ventilador vertical no es intercambiable con las bandejas de ventilador horizontales. Los ventiladores en la bandeja del ventilador 0 están configurados a una velocidad predeterminada del 21% de la velocidad máxima.
Figura 1: Bandeja de
ventilador vertical
Zona de enfriamiento 1: las bandejas horizontales superiores de la bandeja de ventilador 1 y la bandeja de ventilador inferior 2 , cada una de las cuales contiene seis ventiladores, enfrían los componentes instalados en la caja de la tarjeta frontal (FPC y PIC) y los CCG. Ambas bandejas de ventilador horizontales son intercambiables entre sí.
La zona de enfriamiento 1 tiene dos secciones:
La sección 1 de la zona de enfriamiento enfría los FPC del 0 al 4.
La sección 2 de la zona de enfriamiento 1 enfría las FPC 3 a 7.
Nota:Los FPC 3 y 4 se pueden enfriar mediante cualquiera de las secciones de la zona de enfriamiento 1.
Cuando los FPC se instalan en una sección, el software establece las velocidades del ventilador de acuerdo con la temperatura. Cuando no se instalan FPC en la sección 1 de la zona de refrigeración, los ventiladores izquierdos de las bandejas horizontales de la zona de refrigeración 1 se ajustan al 34 % de la velocidad máxima. Cuando no hay FPC instalados en la zona de refrigeración 1 sección 2, los ventiladores correctos en las bandejas horizontales de la zona de refrigeración 1 se ajustan al 34 % de la velocidad máxima.

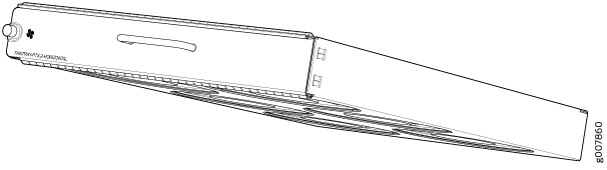

Figura 2: Bandeja de ventilador horizontal FAN-PTX-H
Figura 3: Bandeja de ventilador horizontal FAN3-PTX-H
Flujo
La figura 4 muestra el flujo de aire a través del PTX5000.
Filtros de aire
El sistema de refrigeración contiene tres filtros de aire:
Un filtro de aire se encuentra dentro de la bandeja vertical del ventilador (Figura 5).

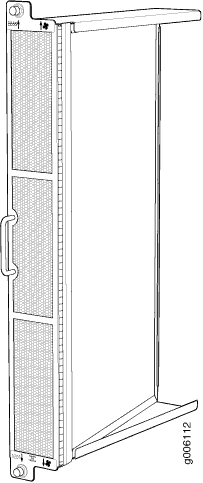

Figura 5: Filtro
de aire de bandeja de ventilador vertical
Un filtro de aire se encuentra debajo de la bandeja del ventilador horizontal inferior (Figura 6).
Figura 6: Filtro
de aire de bandeja de ventilador horizontal
Un filtro de aire se encuentra dentro de la puerta para los módulos de suministro de energía (Figura 7).

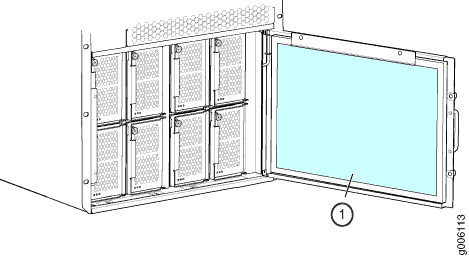

Figura 7: Filtro
de aire de puerta PSM
Todos los filtros de aire son insertables en caliente y extraíbles en caliente.
Fuentes de alimentación
Cada módulo de fuente de alimentación de CC contiene dos ventiladores que enfrían ese PSM. Las unidades de distribución de energía también son enfriadas por los ventiladores en los PSM.
