Estructura de conmutador PTX10008
Las placas de interfaz de conmutador (SIB) PTX10008 forman la estructura de conmutación para el enrutador.
Descripción de la placa de interfaz de conmutador PTX10008
Las placas de interfaz de conmutación (SIB) crean la estructura de conmutación para el PTX10008. Los SIB se instalan verticalmente, en la mitad del chasis, entre las tarjetas de línea y los RCB en la parte delantera y las bandejas de ventilador en la parte trasera.

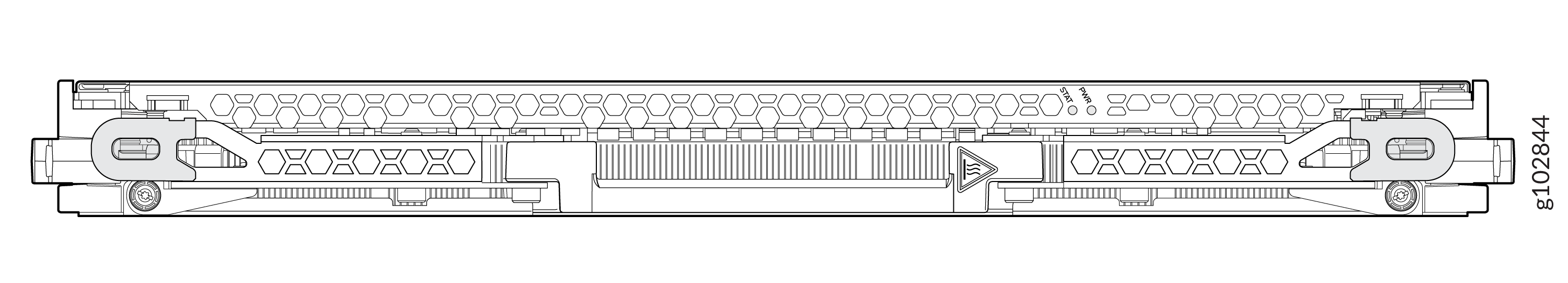

Los siguientes modelos SIB conforman el plano de conmutación PTX10008: el JNP10008-SF (ver Figura 1), el JNP10008-SF3 (ver Figura 2) y el JNP10008-SF5 (Figura 3). Debe utilizar el mismo tipo de modelo SIB en un chasis en ejecución. Cada modelo de SIB tiene ocho conectores, cada uno de los cuales coincide y se conecta a un conector en una de las ocho tarjetas de línea. El SIB JNP10008-SF admite cinco tarjetas de línea estándar y Junos OS. El SIB JNP10008-SF3 y el SIB JNP10008-SF5 son compatibles con las tarjetas de línea PTX10K-LC1201-36CD, PTX10K-LC1202-36MR y PTX10K-LC1301-36DD y Junos OS Evolved. Consulte la Tabla 1 para una comparación de los modelos.
| Especificación |
JNP10008-SF |
JNP10008-SF3 |
JNP10008-SF5 |
|---|---|---|---|
| Sistema operativo |
Junos OS versión 17.2R1 y posteriores |
Junos OS Evolved versión 19.4R1-S1 y posteriores |
Junos OS Evolved versión 24.4R1-S2 y posteriores |
| Tarjetas de línea compatibles |
|
|
El soporte para las tarjetas de línea PTX10K-LC1201-36CD y PTX10K-LC1202-36MR está disponible a partir de Junos OS Evolved versión 24.4R2. |
| Cantidad de SIB necesarios para la operación |
Los sistemas básicos requieren cinco SIB; Los sistemas redundantes requieren seis SIB |
Los sistemas básicos requieren tres SIB; los sistemas PREM2 de ancho de banda parcial requieren cuatro SIB; y los sistemas redundantes de ancho de banda completo requieren seis SIB. Los seis SIB deben estar instalados y activos para ofrecer la velocidad de transferencia de datos completa del chasis. Con JNP10008-SF3, no hay redundancia para la estructura de conmutación. Cada uno de los seis SIB proporciona una sexta parte del ancho de banda completo de la estructura de conmutación. |
Los sistemas de ancho de banda completo requieren seis SIB. Los seis SIB deben estar instalados y activos para ofrecer la velocidad de transferencia de datos completa del chasis. Con JNP10008-SF5, no hay redundancia para la estructura de conmutación. Cada uno de los seis SIB proporciona una sexta parte del ancho de banda completo de la estructura de conmutación. |
| Altura |
19,7 pulg. (50,04 cm) |
19,7 pulg. (50,04 cm) |
19,7 pulg. (50,04 cm) |
| Ancho |
1,8 pulg. (4,57 cm) |
1,8 pulg. (4,57 cm) |
1,8 pulg. (4,57 cm) |
| Profundidad |
10,4 pulg. (26,42 cm) |
10,35 pulg. (26,29 cm) |
10,35 pulg. (26,29 cm) |
| Peso |
14,8 lb (6,71 kg) |
15,2 lb (6,89 kg) |
16,8 lb (7,6 kg) |
Los SIB son unidades reemplazables en campo (FRU) extraíbles e insertables en caliente. No son visibles desde el exterior del chasis del enrutador. Si no sabe qué SIB ha instalado, puede usar el comando show chassis hardware modelsde la CLI . De lo contrario, debe quitar una de las bandejas del ventilador para ver los SIB. Para obtener instrucciones sobre cómo quitar las bandejas del ventilador, consulte Extracción de una bandeja de ventilador PTX10008. Los SIB se numeran de 0 a SIB5 de izquierda a derecha. Vea la Figura 4.
|
1
—
Controladores de bandejas de ventilador |
2
—
SIB |
El tiempo de arranque del SIB JNP10008-SF5 es de aproximadamente 232 segundos.
Ver también
LED de la placa de interfaz de conmutador PTX10008
La tarjeta de interfaz de conmutador (SIB) tiene dos LED.
-
LED de alimentación
-
LED de estado
JNP10008-SF5
-
LED de alimentación
-
LED de estado
En la Tabla 2 se describen las funciones de estos LED.
| Etiqueta |
Color |
Estado |
Descripción |
|---|---|---|---|
| PWR (potencia) |
Verde |
Encendido constante |
El SIB está recibiendo energía. |
| Amarillo |
Parpadeando |
Fallo de alimentación. |
|
| Apagado |
Desactivado |
El SIB está desconectado o no recibe energía. |
|
| STAT (estado) |
Verde |
Encendido constante |
El SIB está en línea y funciona normalmente. |
| Verde |
Parpadeando |
La función de baliza está habilitada. |
|
| Amarillo |
Encendido constante |
El SIB ha fallado. |
|
| Apagado |
Desactivado |
El SIB está fuera de línea. |
