PTX10008 planificación energética para estructura de conmutadores JNP10008-SF

Utilice esta información para calcular el consumo de energía del PTX10008 en una estructura de conmutación JNP10008-SF y planificar los requisitos de energía de su configuración.

Requisitos de energía para componentes de PTX10008 en una estructura JNP10008-SF

En la tabla 1 , se enumeran los requisitos de alimentación para el enrutador de PTX10008 que ejecuta la estructura de conmutación JNP10008-SF en condiciones ópticas y de voltaje típicas.

Tabla 1: Consumo de energía JNP10008-SF estructura Systems

Componente

Descripción

A 25° C

A 55° C

JNP10008-SF

Placa de interfaz de conmutador PTX10008

170 W

235 W

JNP10008-FAN

Bandeja de ventilador PTX10008

225 W

475 W

JNP10008-FAN2

Bandeja de ventilador mejorada PTX10008

600 W

1280 W a la velocidad máxima del ventilador

JNP10K-RE0

Tarjeta de control de enrutamiento estándar PTX10008

50 W

100 W

JNP10K-RE1 o JNP10K-RE1-LT

Tarjeta de control de enrutamiento mejorada PTX10008

150 W

175 W

PTX10K-LC1101

Tarjeta de línea QSFP28 de 30 puertos PTX10008

890 W

1750 W

PTX10K-LC1102

Tarjeta de línea QSFP+ de 36 puertos PTX10008

520 W

675 W

PTX10K-LC1104

Tarjeta de línea MDCLO coherente PTX10008

900 W

1050 W

PTX10K-LC1105

Tarjeta de línea QSFP28 MACsec de 30 puertos PTX10008

950 W

1250 W

QFX10000-60S-60Q

Tarjeta de línea QFX10000 SFP+ de 60 puertos y QSFP+ de 6 puertos

365 W

465 W

PRECAUCIÓN:

Para garantizar una alimentación adecuada y evitar que se active una alarma de alimentación, le recomendamos que mantenga n +1 fuentes de alimentación en su enrutador en todo momento. Reemplace las fuentes de alimentación defectuosas de inmediato para evitar fallas inesperadas.

Si se instala una nueva tarjeta de línea en un enrutador operativo, la administración de energía no enciende la tarjeta de línea si la demanda de energía aumentada excede la potencia total disponible, incluida la energía redundante. Si se usa energía redundante para encender la tarjeta de línea, se genera una alarma menor, la cual se convierte en una alarma mayor en cinco minutos si no se corrige la condición.

Puede ver la potencia total suministrada al chasis, la potencia necesaria para el funcionamiento del chasis y los componentes instalados en él, así como la potencia de equilibrio disponible en el chasis con el comando show chassis power detail .

Calcular los requisitos de energía para un PTX10008

Utilice la calculadora de energía o la información de este tema para calcular los requisitos de energía de su configuración PTX10008 y la cantidad de fuentes de alimentación necesarias para las diferentes configuraciones de enrutador PTX10008.

PRECAUCIÓN:

Para garantizar una alimentación adecuada y evitar que se active una alarma de alimentación, le recomendamos que mantenga n las fuentes de alimentación +1 en configuraciones JNP10008-SF en todo momento. Reemplace las fuentes de alimentación defectuosas de inmediato para evitar fallas inesperadas.

Si se instala una nueva tarjeta de línea en un enrutador operativo, la administración de energía no enciende la tarjeta de línea si la demanda de energía aumentada excede la potencia total disponible, incluida la energía redundante. Si se usa energía redundante para encender la tarjeta de línea, se genera una alarma menor, la cual se convierte en una alarma mayor en cinco minutos si no se corrige la condición.

Nota:

Los cálculos de este tema representan los requisitos máximos de energía que necesita para presupuestar la configuración del enrutador PTX10008. El consumo real de energía de su enrutador será menor que los resultados calculados que se muestran aquí y variará según la configuración de hardware y software de su enrutador, la cantidad de tráfico que pasa a través de las tarjetas de línea y variables ambientales como la temperatura ambiente.

Antes de comenzar estos cálculos:

En este tema se describen estas tareas:

Calcule el consumo de energía de su configuración PTX10008

Utilice el siguiente procedimiento para determinar la potencia máxima que debe suministrar al enrutador. Para calcular el consumo máximo de energía del sistema, primero determine los requisitos máximos combinados de energía interna de todos los componentes del enrutador y, a continuación, divida este resultado por la potencia de salida de la fuente de alimentación.

Para calcular el consumo máximo de energía del sistema:

  1. Determine el consumo máximo de energía de los componentes base del chasis (es decir, los componentes distintos de las tarjetas de línea). Utilice la tabla 2 si el enrutador está configurado como configuración base estándar o redundante.
    Tabla 2: Consumo de energía del chasis para configuraciones estándar

    Componente de chasis

    Configuración base

    Configuración prémium

    JNP10008-FAN

    950 W

    950 W

    JNP10008-FAN2 *

    JNP10008-FAN3 **

    JNP10K-RE0 o JNP10K-RE1

    175 W

    350 W

    JNP10008-SF

    1175 W (5 SIB)

    1410 W (6 SIB)

    Total

    2300 W

    2710 W

    * JNP10008-FAN2 es una actualización opcional que reemplaza a JNP10008-FAN. Utilice 2560 W para configuraciones JNP10008-FAN2. Los sistemas JNP10008-FAN2 requieren fuentes de alimentación JNP10K-PWR-AC3, JNP10K-PWR-AC2 o JNP10K-PWR-DC2.

    ** JNP10008-FAN3 es una actualización opcional que reemplaza a JNP10008-FAN o JNP10008-FAN2. Los sistemas JNP10008-FAN3 requieren las fuentes de alimentación JNP10K-PWR-AC3, JNP10K-PWR-DC3, JNP10K-PWR-AC3H, JNP10K-PWR-AC2 y JNP10K-PWR-DC2.

  2. Calcule el consumo máximo de energía interna de todo el enrutador sumando los requisitos de energía de cada tarjeta de línea. Consulte la Tabla 3 para obtener una tabla de la potencia necesaria para las tarjetas de línea.
    Tabla 3: Consumo de energía de la tarjeta de línea

    Tarjetas de línea

    PTX10K-LC1101

    PTX10K-LC1102

    PTX10K-LC1104

    PTX10K-LC1105

    QFX10000-60S-6Q

    1

    1150 W

    675 W

    1050 W

    1250 W

    455 W

    2

    2300 W

    1350 W

    2100 W

    2500 W

    910 W

    3

    3450 W

    2025 W

    3150 W

    3750 W

    1365 W

    4

    4600 W

    2700 W

    4200 W

    5000 W

    1820 W

    5

    5750 W

    3375 W

    6250 W

    2275 W

    6

    6900 W

    4050 W

    7500 W

    2730 W

    7

    8050 W

    4725 W

    8750 W

    3185 W

    8

    9200 W

    5400 W

    10 000 W

    3640 W

    Nota:

    * Los números de alimentación del PTX10K-LC1201-36CD no incluyen el consumo de energía de los transceptores ópticos. Consulte la herramienta de compatibilidad de hardware para obtener más información.

    Nota:

    La tarjeta de línea PTX10K-LC1104 está diseñada para cumplir con las regulaciones de NEBS en el enrutador de transporte de paquetes PTX10008 cuando estos enrutadores se utilizan en configuraciones típicas. En una configuración típica, un enrutador PTX10008 admite hasta ocho tarjetas de línea, con hasta cuatro tarjetas de línea PTX10K-LC1104 en cualquiera de las ocho ranuras.

    Por ejemplo, para un PTX10008 con cinco tarjetas de línea PTX10K-LC1102 y tres tarjetas de línea PTX10K-LC1101, el consumo máximo de energía es:

    = 5 (potencia consumida por PTX10K-LC1102 en vatios) + 3 (potencia consumida por las tarjetas de línea PTX10K-LC1101 en vatios)

    = 5 (675 W) + 3 (1150 W)

    = (3375 W + 3450 W)

    = 6825 W

  3. Sume el consumo de energía del paso 1 y el consumo total de la tarjeta de línea del paso 2.

    Para continuar con el ejemplo anterior, agregue la potencia de cinco tarjetas PTX10K-LC1102 y tres PTX10K-LC1101 a una configuración premium.

    (6825 W) + (2710 W)

    = 9535 W requeridos

Calcule la cantidad de fuentes de alimentación necesarias para su configuración PTX10008

Utilice este procedimiento para calcular el número de fuentes de alimentación necesarias para la configuración del enrutador. La configuración de energía mínima para los enrutadores PTX10008 es de tres fuentes de alimentación. Sin embargo, el uso de la configuración de potencia mínima calculada no impide que el sistema genere una alarma de alimentación. Si ejecuta el enrutador en una configuración de estructura de conmutación JNP10008-SF, debe configurar la enrutador para nfuentes de alimentación +1 a fin de asegurarse de que no registra alarmas de alimentación.

Para calcular el número de fuentes de alimentación necesarias para la configuración mínima del enrutador:

  1. Determine la potencia disponible de las fuentes de alimentación. La Tabla 4 muestra la potencia disponible para las fuentes de alimentación instaladas.
    Nota:

    Los sistemas de centros de datos solo se admiten en la configuración redundante.

    Tabla 4: Potencia total disponible

    Modelos de módulo de fuente de alimentación

    con tres fuentes de alimentación

    con cuatro fuentes de alimentación

    Con cinco fuentes de alimentación

    JNP10K-PWR-AC

    8100 W

    10.800 W

    13.500 W

    JNP10K-PWR-AC2 de alimentación dual, configuración de alta potencia (30 A)

    16.500 W

    22 000 W

    27.500 W

    Alimentación única JNP10K-PWR-AC2, configuración de alta potencia (30-A)

    15.000 W

    20 000 W

    25 000 W

    JNP10K-PWR-AC2, alimentación dual, configuración de bajo consumo (20-A)

    9.000 W

    12 000 W

    15.000 W

    JNP10K-PWR-AC2, alimentación única, configuración de bajo consumo (20 A)

    8100 W

    10.800 W

    13.500 W

    JNP10K-PWR-AC3, alimentación activa única, configuración (15-A)

    6.900 W

    9200 W

    11.500 W

    JNP10K-PWR-AC3, dos fuentes activas, configuración (15-A)

    13.800 W

    18.400 W

    23 000 W

    JNP10K-PWR-AC3, tres fuentes activas, configuración (15-A)

    20.700 W

    27.600 W

    34.500 W

    JNP10K-PWR-AC3, cuatro fuentes activas, configuración (15-A)

    23.400 W

    31.200 W

    39.000 W

    JNP10K-PWR-AC3, fuente activa única, configuración (20-A)

    9.000 W

    12 000 W

    15.000 W

    JNP10K-PWR-AC3, dos fuentes activas, configuración (20-A); (ya sea A0 y A1 o B0 y B1)

    18.000 W

    24.000 W

    30 000 W

    JNP10K-PWR-AC3, tres o cuatro fuentes activas, configuración (20-A)

    23.400 W

    31.200 W

    39.000 W

    JNP10K-PWR-DC

    7500 W

    10 000 W

    12.500 W

    JNP10K-PWR-DC2 de alimentación dual, configuración de alta potencia (80-A)

    16.500 W

    22 000 W

    27.500 W

    JNP10K-PWR-DC2 alimentación dual, configuración de bajo consumo (60 A)

    13.200 W

    17.600 W

    22 000 W

    Alimentación única JNP10K-PWR-DC2, configuración de alta potencia (80-A)

    8.250 W

    11 000 W

    13.750 W

    Alimentación única JNP10K-PWR-DC2, configuración de bajo consumo (60-A)

    6600 W

    8800 W

    11 000 W

    JNP10K-PWR-DC3, alimentación activa única, configuración de bajo consumo (60 A)

    6600 W

    8800 W

    11 000 W

    JNP10K-PWR-DC3, dos fuentes activas, configuración de bajo consumo (60 A)

    13.200 W

    17.600 W

    22 000 W

    JNP10K-PWR-DC3, tres fuentes activas, configuración de bajo consumo (60 A)

    19.800 W

    26.400 W

    33 000 W

    JNP10K-PWR-DC3, cuatro fuentes activas, configuración de bajo consumo (60 A)

    23.400 W

    31.200 W

    39.000 W

    JNP10K-PWR-DC3, alimentación activa única, configuración de alta potencia (80 A)

    9.000 W

    12 000 W

    15.000 W

    JNP10K-PWR-DC3, dos fuentes activas, configuración de alta potencia (80 A) (ya sea A0 y A1, o B0 y B1)

    18.000 W

    24.000 W

    30 000 W

    JNP10K-PWR-DC3, tres o cuatro fuentes activas, configuración de alta potencia (80 A)

    23.400 W

    31.200 W

    39.000 W

    JNP10K-PWR-AC3H, alimentación activa única, configuración (15-A)

    6.900 W

    9200 W

    11.500 W

    JNP10K-PWR-AC3H, dos fuentes activas, configuración (15-A)

    13.800 W

    18.400 W

    23 000 W

    JNP10K-PWR-AC3H, tres fuentes activas, configuración (15-A)

    20.700 W

    27.600 W

    34.500 W

    JNP10K-PWR-AC3H, cuatro fuentes activas, configuración (15-A)

    23.400 W

    31.200 W

    39.000 W

    JNP10K-PWR-AC3H, alimentación activa única, configuración (20-A)

    9.000 W

    12 000 W

    15.000 W

    JNP10K-PWR-AC3H, dos fuentes activas, configuración (20-A); (ya sea A0 y A1 o B0 y B1)

    18.000 W

    24.000 W

    30 000 W

    JNP10K-PWR-AC3H, tres o cuatro fuentes activas, configuración (20-A)

    23.400 W

    31.200 W

    39.000 W

    Nota:

    La fuente de alimentación JNP10K-PWR-AC2 tiene un conjunto de interruptores DIP en la placa frontal que le permiten configurar la fuente de alimentación para el modo de entrada de alta potencia (30 A) o de baja potencia (20 A). Si cualquier fuente de alimentación JNP10K-PWR-AC2 está ajustada a 20 A, el presupuesto de alimentación para todas las fuentes de alimentación instaladas en el sistema pasa a ser de 20 A, independientemente de si las otras fuentes de alimentación están definidas en 30 A. Este diseño ayuda a evitar la sobrecarga de la fuente de alimentación que está configurada en 20 A. Consulte la Tabla 5 para obtener detalles sobre la configuración de los interruptores DIP y la alimentación disponible.

    Tabla 5: Volajes de entrada y salida de energía para fuentes de alimentación JNP10K-PWR-AC2

    INP0 (conmutador 1)

    INP1 (conmutador 2)

    H/L (entrada alta 30 A/entrada baja 20A)

    Potencia de salida

    En

    En

    Encendido (30 A)

    5500 W

    En

    En

    Apagado (20 A)

    3000 W

    En

    Desactivado

    Encendido (30 A)

    5000 W

    Desactivado

    En

    Encendido (30 A)

    5000 W

    En

    Desactivado

    Apagado (20 A)

    2700 W

    Desactivado

    En

    Apagado (20 A)

    2700 W

    Nota:

    La fuente de alimentación JNP10K-PWR-AC3 tiene un conjunto de cinco interruptores DIP en la placa frontal que le permiten configurar la fuente de alimentación para el modo de entrada de alta potencia (20 A) o de baja potencia (15 A). Si cualquier fuente de alimentación JNP10K-PWR-AC3 está ajustada en 15 A, el presupuesto de alimentación para todas las fuentes de alimentación instaladas en el sistema pasa a ser de 15 A, independientemente de si las otras fuentes de alimentación están definidas en 20 A. Este diseño ayuda a evitar la sobrecarga de la fuente de alimentación que está configurada en 15 A.

    Tabla 6: Volajes de entrada y salida de energía para fuentes de alimentación JNP10K-PWR-AC3 o JNP10K-PWR-AC3H

    INP-A0 (conmutador 0)

    INP-A1 (conmutador 1)

    INP-B0 (conmutador 2)

    INP-B1 (conmutador 3)

    Interruptor 4 (entrada alta 20 A/entrada baja 15 A)

    Potencia de salida

    15-A

    Desactivado

    Desactivado

    Desactivado

    En

    Apagado (15 A)

    2300 W

    Desactivado

    Desactivado

    En

    Desactivado

    Apagado (15 A)

    2300 W

    Desactivado

    Desactivado

    En

    En

    Apagado (15 A)

    4600 W

    Desactivado

    En

    Desactivado

    Desactivado

    Apagado (15 A)

    2300 W

    Desactivado

    En

    Desactivado

    En

    Apagado (15 A)

    4600 W

    Desactivado

    En

    En

    En

    Apagado (15 A)

    6900 W

    Desactivado

    En

    En

    Desactivado

    Apagado (15 A)

    4600 W

    En

    Desactivado

    Desactivado

    Desactivado

    Apagado (15 A)

    2300 W

    En

    Desactivado

    Desactivado

    En

    Apagado (15 A)

    4600 W

    En

    Desactivado

    En

    Desactivado

    Apagado (15 A)

    4600 W

    En

    Desactivado

    En

    En

    Apagado (15 A)

    6900 W

    En

    En

    Desactivado

    Desactivado

    Apagado (15 A)

    4600 W

    En

    En

    Desactivado

    En

    Apagado (15 A)

    6900 W

    En

    En

    En

    Desactivado

    Apagado (15 A)

    6900 W

    En

    En

    En

    En

    Apagado (15 A)

    7800 W

    20-A

    Desactivado

    Desactivado

    Desactivado

    En

    Encendido (20 A)

    3000 W

    Desactivado

    Desactivado

    En

    Desactivado

    Encendido (20 A)

    3000 W

    Desactivado

    Desactivado

    En

    En

    Encendido (20 A)

    6000 W

    Desactivado

    En

    Desactivado

    Desactivado

    Encendido (20 A)

    3000 W

    Desactivado

    En

    Desactivado

    En

    Encendido (20 A)

    6000 W

    Desactivado

    En

    En

    Desactivado

    Encendido (20 A)

    6000 W

    Desactivado

    En

    En

    En

    Encendido (20 A)

    7800 W

    En

    Desactivado

    Desactivado

    Desactivado

    Encendido (20 A)

    3000 W

    En

    Desactivado

    Desactivado

    En

    Encendido (20 A)

    6000 W

    En

    Desactivado

    En

    Desactivado

    Encendido (20 A)

    6000 W

    En

    Desactivado

    En

    En

    Encendido (20 A)

    7800 W

    En

    En

    Desactivado

    Desactivado

    Encendido (20 A)

    6000 W

    En

    En

    Desactivado

    En

    Encendido (20 A)

    7800 W

    En

    En

    En

    Desactivado

    Encendido (20 A)

    7800 W

    En

    En

    En

    En

    Encendido (20 A)

    7800 W

    Tabla 7: Voltajes de entrada y salida de energía para fuentes de alimentación JNP10K-PWR-DC3

    INP-A0 (conmutador 0)

    INP-A1 (conmutador 1)

    INP-B0 (conmutador 2)

    INP-B1 (conmutador 3)

    Interruptor 4 (entrada baja 60 A / entrada alta 80 A)

    Potencia de salida

    60 A

    Desactivado

    Desactivado

    Desactivado

    En

    Apagado (60 A)

    2200 W

    Desactivado

    Desactivado

    En

    Desactivado

    Apagado (60 A)

    2200 W

    Desactivado

    Desactivado

    En

    En

    Apagado (60 A)

    4400 W

    Desactivado

    En

    Desactivado

    Desactivado

    Apagado (60 A)

    2200 W

    Desactivado

    En

    Desactivado

    En

    Apagado (60 A)

    4400 W

    Desactivado

    En

    En

    Desactivado

    Apagado (60 A)

    4400 W

    Desactivado

    En

    En

    En

    Apagado (60 A)

    6600 W

    En

    Desactivado

    Desactivado

    Desactivado

    Apagado (60 A)

    2200 W

    En

    Desactivado

    Desactivado

    En

    Apagado (60 A)

    4400 W

    En

    Desactivado

    En

    Desactivado

    Apagado (60 A)

    4400 W

    En

    Desactivado

    En

    En

    Apagado (60 A)

    6600 W

    En

    En

    Desactivado

    Desactivado

    Apagado (60 A)

    4400 W

    En

    En

    Desactivado

    En

    Apagado (60 A)

    6600 W

    En

    En

    En

    Desactivado

    Apagado (60 A)

    6600 W

    En

    En

    En

    En

    Apagado (60 A)

    7800 W

    80 A

    Desactivado

    Desactivado

    Desactivado

    En

    Encendido (80 A)

    3000 W

    Desactivado

    Desactivado

    En

    Desactivado

    Encendido (80 A)

    3000 W

    Desactivado

    Desactivado

    En

    En

    Encendido (80 A)

    6000 W

    Desactivado

    En

    Desactivado

    Desactivado

    Encendido (80 A)

    3000 W

    Desactivado

    En

    Desactivado

    En

    Encendido (80 A)

    6000 W

    Desactivado

    En

    En

    Desactivado

    Encendido (80 A)

    6000 W

    Desactivado

    En

    En

    En

    Encendido (80 A)

    7800 W

    En

    Desactivado

    Desactivado

    Desactivado

    Encendido (80 A)

    3000 W

    En

    Desactivado

    Desactivado

    En

    Encendido (80 A)

    6000 W

    En

    Desactivado

    En

    Desactivado

    Encendido (80 A)

    6000 W

    En

    Desactivado

    En

    En

    Encendido (80 A)

    7800 W

    En

    En

    Desactivado

    Desactivado

    Encendido (80 A)

    6000 W

    En

    En

    Desactivado

    En

    Encendido (80 A)

    7800 W

    En

    En

    En

    Desactivado

    Encendido (80 A)

    7800 W

    En

    En

    En

    En

    Encendido (80 A)

    7800 W

  2. Determine la potencia total requerida para su configuración con las tarjetas de línea instaladas. La potencia total disponible para el chasis se calcula dividiendo la potencia necesaria por la potencia nominal y, a continuación, redondeando hacia arriba.

    En los ejemplos anteriores, calculamos que un sistema de CA PTX10008 premium requeriría 9535 W con cinco tarjetas de línea PTX10K-LC1102 y tres PTX10K-LC1101. En este ejemplo, calculamos la potencia total disponible para las fuentes de alimentación JNP10K-PWR-AC de 2700 W:

    = (9535 W) / (2700 W)

    = 3.5

    Redondee el resultado a 4 fuentes de alimentación de CA para determinar el nivel mínimo de potencia.

    PRECAUCIÓN:

    El nivel mínimo de potencia no impide que el sistema active una alarma de alimentación. Agregue una fuente de alimentación adicional para la redundancia (n+1) para asegurarse de que ha cubierto el presupuesto máximo de energía para su configuración específica.

    En nuestro ejemplo, una configuración básica (3 fuentes de alimentación, estándar) requeriría dos fuentes de alimentación adicionales, una para el nivel de potencia mínimo y la segunda como fuente de alimentación redundante. En un sistema de CA redundante (6 fuentes de alimentación, estándar), el sistema tendría suficientes fuentes de alimentación para una redundancia mínima y n+1 .

  3. Calcule cuánta energía necesitan las fuentes de alimentación. Para determinar la potencia requerida, multiplique el número de fuentes de alimentación por la potencia de la fuente de alimentación y divídalo por la eficiencia de la fuente de alimentación. La tasa de eficiencia tiene en cuenta la pérdida de energía dentro de la fuente de alimentación y es del 89 por ciento para las fuentes de alimentación PTX10008.

    Por ejemplo, si tiene un sistema de CA con cuatro fuentes de alimentación:

    = 4 (2700 W) / (clasificación de eficiencia)

    = (10800 W) / (0,89)

    = 12135 W

Especificaciones de alimentación de JNP10K-PWR-AC

Los enrutadores de configuración redundante PTX10008 y PTX10016 pueden usar fuentes de alimentación de CA o CC; Los enrutadores de configuración base son solo de CA. La fuente de alimentación JNP10K-PWR-AC solo se puede ejecutar en enrutadores en los que haya instalado la estructura de conmutadores JNP10008-SF o JNP10016-SF.

En la tabla 8 se enumeran las especificaciones de alimentación para la fuente de alimentación de CA (JNP10K-PWR-AC) utilizada en un chasis PTX10008 o PTX10016.

Tabla 8: Especificaciones de alimentación para una fuente de alimentación JNP10K-PWR-AC

Artículo

Especificación

Voltaje de entrada de CA

Rango operativo: 200–240 VAC

Frecuencia de línea de entrada de CA

De 50 a 60 Hz

Clasificación de corriente de entrada de CA

16 A

Potencia de salida de CA

2700 W

PRECAUCIÓN:

Utilice un disyuntor de 2 polos con una potencia nominal de 25 A en la instalación del edificio y el sistema, o según el código eléctrico local.

En la Tabla 9 se muestran las especificaciones físicas para una fuente de alimentación de CA.

Tabla 9: Especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC

Especificación

Valor

Altura

3,4 pulg. (8,64 cm)

Ancho

3,6 pulg. (9,14 cm)

Profundidad

14,4 pulg. (36,58 cm)

Peso

6,8 lb (3,08 kg)

Especificaciones de alimentación de JNP10K-PWR-AC2

La fuente de alimentación JNP10K-PWR-AC2 es compatible con AC, HVAC y HVDC. Puede ejecutar fuentes de alimentación JNP10K-PWR-AC2 en un sistema JNP10008-SF o JNP10008-SF3. Si está actualizando un sistema JNP10008-SF para usar fuentes de alimentación JNP10K-PWR-AC2, actualice también sus ventiladores y controladores de bandeja de ventilador para garantizar un flujo de aire adecuado. Las fuentes de alimentación JNP10K-PWR-AC2 requieren sistemas de refrigeración JNP10008-FAN2 y JNP10008-FTC2.

En la tabla 10 se enumeran las especificaciones de alimentación para la fuente de alimentación de CA (JNP10K-PWR-AC2) utilizada en un chasis PTX10008 o PTX10016.

Tabla 10: Especificaciones de alimentación para una fuente de alimentación JNP10K-PWR-AC2

Artículo

Especificaciones

Voltaje de entrada de CA

180–305 VAC

Voltaje de entrada de CC

190–410 VCD

Clasificación de corriente de entrada

28,5 A

Potencia de salida de CC

5500 W con alimentación doble y 5000 W con alimentación simple

En la Tabla 11 se muestran las especificaciones físicas de una fuente de alimentación JNP10K-PWR-AC2.

Tabla 11: Especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC2

Especificación

Valor

Altura

3,4 pulg. (8,64 cm)

Ancho

3,6 pulg. (9,14 cm)

Profundidad

16,6 pulg. (42,16 cm)

Peso

11,4 lb (5,17 kg)

Especificaciones de alimentación del JNP10K-PWR-AC3

La fuente de alimentación JNP10K-PWR-AC3 admite CA.

En la tabla 12 se enumeran las especificaciones de alimentación para la fuente de alimentación de CA (JNP10K-PWR-AC3) utilizada en un chasis PTX10004.

Tabla 12: Especificaciones de alimentación para una fuente de alimentación JNP10K-PWR-AC3

Especificación

Valor

Voltaje de entrada de CA

180–264 VAC

Clasificación de corriente de entrada

16 A

Potencia de salida de CC

12,3 V

En la Tabla 13 se muestran las especificaciones físicas de una fuente de alimentación JNP10K-PWR-AC3.

Tabla 13: Especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC3

Especificación

Valor

Altura

3.386 pulg. (8,60 cm)

Ancho

3,584 pulg. (9,10 cm)

Profundidad

17,15 (43,57 cm)

Peso

12,8 lb (5,8 kg)

Especificaciones del cable de alimentación JNP10K-PWR-AC3

La fuente de alimentación JNP10K-PWR-AC3 funciona en dos modos:

  • Entrada de 20 A con salida de 7800 W, 6000 W o 3000 W

  • Entrada de 15 A con salida de 7800 W o 6900 W, o 4600 W o 2300 W

Nota:

Cuando se seleccionan cables de alimentación con enchufes de ángulo recto en el extremo de la fuente de alimentación, deben estar en pares de enchufes izquierdos de ángulo derecho para las entradas A0 o B0 y enchufes izquierdos de ángulo derecho extendido para las entradas A1 o B1.

Consulte la Tabla 14 para obtener una lista de cables apropiados.

Advertencia:

No ejecute fuentes de alimentación JNP10K-PWR-AC3 con cables de 16 A o 20 A si están conectadas a una entrada de 15 A.

PRECAUCIÓN:

Puede evitar que los cables de alimentación de CA queden expuestos a gases de escape de aire caliente si siempre los enruta lejos de las bandejas del ventilador y las fuentes de alimentación.

Con los cables de alimentación en ángulo recto y el deflector instalado, los cables de alimentación estarán expuestos al aire caliente de escape. Los enchufes IEC C21 tienen una clasificación de temperatura de 155 ° C y los cables del cable de alimentación tienen una clasificación de 90 ° C.

Tabla 14: Especificaciones del cable de alimentación JNP10K-PWR-AC3 para entrada de 20 A y 15 A

Configuración regional

Clasificación del juego de cables

Enchufe estándar

Número de modelo de repuesto de Juniper

Gráfico

Enchufe recto en la entrada de la fuente de alimentación

Australia y Nueva Zelanda

15 A, 250 VAC AS/NZS 3112

CBL-PWRC21-AU

Europa (excepto Italia, Suiza y Reino Unido)

16 A, 250 VCA CEE 7/7

CBL-PWRC21-EU

Italia

16 A, 250 VCA CEI 23-16

CBL-PWRC21-IT

América del Norte

20 A, 250 VCA

Bloqueo de NEMA L6-20P

CBL-PWRC21-US-L

NEMA 6-20P

CBL-PWRC21-US

Internacional 16 A, 250 VAC

IEC-309 316P6W

CBL-PWRC21-316P6


América del Norte 20 A, 250 VCA

IEC-309 320P6W

CBL-PWRC21-320P6


Japón 20 A, 250 VCA NEMA L6-20P

CBL-PWRC21-JP-L

China 16 A, 250 VCA GB2099-1

CBL-PWRC21-CN

América del Norte 20 A, 250 VCA IEC-320-C20

CBL-PWRC21-C20-NA

Europa 16 A, 250 VCA IEC-320-C20

CBL-PWRC21-C20-UE

Japón 20 A, 250 VCA IEC-320-C20

CBL-PWRC21-C20-JP

China 16 A, 250 VCA IEC-320-C20

CBL-PWRC21-C20-CN

Suiza 16 A, 250 VCA SEV1011

CBL-PWRC21-SZ


Sudáfrica 16 A, 250 VCA

SAN de AR 164/1

CBL-PWRC21-SA

India 16 A, 250 VAC AR ES 1293

CBL-PWRC21-IN

Reino Unido 16 A, 250 VCA BS 1363

CBL-PWRC21-Reino Unido

Israel 16 A, 250 VCA

SI 32/1971

Tipo IL/3G

CBL-PWRC21-IL

Brasil 16 A, 250 VCA

NBR 14136

Tipo BR/3

CBL-PWRC21-BR

Argentina 16 A, 250 VCA

IRAM 2073

Tipo AR/3

CBL-PWRC21-AR

Enchufe izquierdo en ángulo derecho en la entrada de la fuente de alimentación
Estados Unidos 20 A, 250 VCA NEMA L6-20P CBL-PWRC21R-US-L
Estados Unidos 20 A, 250 VCA NEMA 6-20P CBL-PWRC21R-US
Europa 16 A, 250 VCA CEE 7/7 CBL-PWRC21R-UE
Australia 15 A, 250 VAC AS/NZ 3112 CBL-PWRC21R-AU
Italia 16 A, 250 VCA CEI 23-50 CBL-PWRC21R-TI
Internacional 16 A, 250 VCA

IEC 60309

316P6W

CBL-PWRC21R-316P6
América del Norte 16 A, 250 VAC

IEC 60309

320P6W

CBL-PWRC21R-320P6
Japón 20 A, 250 VCA NEMA L6-20P CBL-PWRC21R-JP-L
China 16 A, 250 VCA GB2099-1 CBL-PWRC21R-CN
América del Norte 16 A, 250 VCA

IEC-60320

C20

CBL-PWRC21R-C20-NA
Europa 16 A, 250 VCA

IEC 60320

C20

CBL-PWRC21R-C20-UE
Japón 20 A, 250 VCA

IEC 60320

C20

CBL-PWRC21R-C20-JP
China 16 A, 250 VCA

IEC 60320

C20

CBL-PWRC21R-C20-CN
Suiza 16 A, 250 VCA SEV 1011 CBL-PWRC21R-SZ
Sudáfrica 16 A, 250 VCA SANS 164/1 CBL-PWRC21R-SA
India 16 A, 250 VCA ES 1293, AR CBL-PWRC21R-IN
Reino Unido 16 A, 250 VCA BS1363 CBL-PWRC21R-Reino Unido
Israel 16 A, 250 VCA

SI 32/1971

TIPO IL/3G

CBL-PWRC21R-IL
Brasil 16 A, 250 VCA

NBR 14136

TIPO BR/3

CBL-PWRC21R-BR
Argentina 16 A, 250 VCA

IRAM 2073

TIPO AR/3

CBL-PWRC21R-AR
Enchufe izquierdo de ángulo derecho extendido en la entrada de la fuente de alimentación
Estados Unidos 20 A, 250 VCA NEMA L6-20P CBL-PWRC21RL-US-L
Estados Unidos 20 A, 250 VAC NEMA 6-20P CBL-PWRC21RL-US
Europa 16 A, 250 VCA CEE 7/7 CBL-PWRC21RL-UE
Australia 15 A, 250 VAC AS/NZ 3112 CBL-PWRC21RL-AU
Italia 16 A, 250 VCA CEI 23-50 CBL-PWRC21RL-TI
Internacional 16 A, 250 VCA

IEC-60309

316P6W

CBL-PWRC21RL-316P6
América del Norte 20 A, 250 VCA

IEC-60309

320P6W

CBL-PWRC21RL-320P6
Japón 20 A, 250 VCA NEMA L6-20P CBL-PWRC21RL-JP-L
China 16 A, 250 VCA GB2099-1 CBL-PWRC21RL-CN
América del Norte 20 A, 250 VCA

IEC-60320

C20

CBL-PWRC21RL-C20NA
Europa 16 A, 250 VCA

IEC-60320

C20

CBL-PWRC21RL-C20EU
Japón 20 A, 250 VCA

ICE-60320

C20

CBL-PWRC21RL-C20JP
China 16 A, 250 VCA

IEC-60320

C20

CBL-PWRC21RL-C20CN
Suiza 16 A, 250 VCA SEV 1011 CBL-PWRC21RL-SZ
Sudáfrica 16 A, 250 VCA SANS 164/1 CBL-PWRC21RL-SA
India 16 A, 250 VCA IS1293, AR CBL-PWRC21RL-IN
Reino Unido 16 A, 250 VCA BS 1363 CBL-PWRC21RL-Reino Unido
Israel 16 A, 250 VCA

SI 32/1971

Tipo IL/3G

CBL-PWRC21RL-IL
Brasil 16 A, 250 VCA

NBR 14136

Tipo BR/3

CBL-PWRC21RL-BR
Argentina 16 A, 250 VCA

IRAM 2073

Tipo AR/3

CBL-PWRC21RL-AR

Especificaciones de los cables de alimentación PTX10008

La mayoría de los sitios distribuyen energía a través de un conducto principal que conduce a paneles de distribución de energía montados en el marco, uno de los cuales puede ubicarse en la parte superior del bastidor que alberga el enrutador. Un cable de alimentación de CA conecta cada fuente de alimentación al panel de distribución de energía.

Nota:

En América del Norte, los cables de alimentación de CA no deben exceder los 15 pies (aproximadamente 4,5 metros) de largo, para cumplir con las secciones 400-8 del Código Eléctrico Nacional (NEC) (NFPA 75, 5-2.2) y 210-52 y la sección 4-010(3) del Código Eléctrico Canadiense (CEC). Los cables enviados con el enrutador a América del Norte y Canadá cumplen con las normas.

Las fuentes de alimentación de CA, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC) PTX10008 tienen requisitos de cable específicos. Utilice las siguientes secciones para determinar los requisitos del cable según el modelo de la fuente de alimentación y cualquier configuración de modo:

Especificaciones del cable de alimentación JNP10K-PWR-AC

Cada fuente de alimentación JNP10K-PWR-AC tiene dos entradas de CA independientes de 16 A en la placa frontal.

Cada cable de alimentación de CA desmontable mide 8 pies (aproximadamente 2,5 metros) de largo. El extremo del acoplador del cable del aparato se inserta en la entrada del aparato de CA en la placa frontal de la fuente de alimentación de CA. El tipo de acoplador es C19 como se describe en la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.

En la Tabla 15 se enumeran las especificaciones del cable de alimentación de CA para JNP10K-PWR-AC para varios países y regiones.

Tabla 15: Especificaciones del cable de alimentación de CA para las fuentes de alimentación JNP10K-PWR-AC

País o región

Especificaciones eléctricas

Estándares de enchufe

Número de modelo de Juniper

Gráfico

Argentina

250 VCA, 16 A, 50 Hz

IRAM Tipo AR/3/20

CBL-EX-PWR-C19-AR

Australia

250 VCA, 15 A, 50 Hz

AS/NZS 3112 Tipo SAA/3/15

CBL-EX-PWR-C19-AU

Brasil

250 VCA, 16 A, 50 Hz

NBR 14136: 2002 Tipo BR/3/20

CBL-EX-PWR-C19-BR

China

250 VCA, 16 A, 50 Hz

GB 1002 Tipo RRP/3/16

CBL-EX-PWR-C19-CH

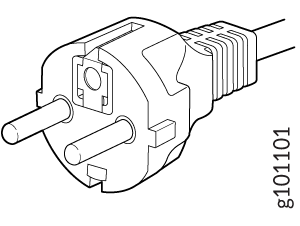

Europa (excepto Italia, Suiza y Reino Unido)

250 VCA, 16 A, 50 Hz

CEE (7) VII Tipo VIIG

CBL-EX-PWR-C19-EU

India

250 CA, 16 A, 50 Hz

SABS 164/1:1992 Tipo ZA/3

CBL-EX-PWR-C19-SA

Israel

250 CA, 16 A, 50 Hz

SI 32/1971 Tipo IL/3

CBL-EX-PWR-C19-IL

Italia

250 VCA, 16 A, 50 Hz

CEI 23-16 Tipo I/3/16

CBL-EX-PWR-C19-IT

Japón

250 VCA, 16 A, 60 Hz

NEMA 6-20 tipo N6/20

CBL-EX-PWR-C19-JP (predeterminado)

250 VCA, 16 A, 60 Hz

Tipo NEMA L6–20P Bloqueo NEMA

CBL-EX-PWR-C19-JPL

Corea

250 VCA, 16 A, 50 Hz

CEE (7) VII Tipo VIIG

CBL-EX-PWR-C19-KR

América del Norte

250 VCA, 16 A, 60 Hz

NEMA 6-20 tipo N6/20

CBL-EX-PWR-C19-US (predeterminado)

250 VCA, 16 A, 60 Hz

Tipo NEMA L6–20P Bloqueo NEMA

CBL-EX-PWR-C19-USL

Sudáfrica

250 VCA, 16 A, 50 Hz

SABS 164/1:1992 Tipo ZA/3

CBL-EX-PWR-C19-SA

Suiza

250 VCA, 16 A, 50 Hz

SEV 5934/2 Tipo 23G

CBL-EX-PWR-C19-SZ

Reino Unido

250 VCA, 13 A, 50 Hz

BS 1363/A Tipo BS89/13

CBL-EX-PWR-C19-Reino Unido

En todo el mundo (excepto Japón)

250 VCA, 16 A, 50 Hz

EN 60320-2-2/1

CBL-EX-PWR-C19-C20

Especificaciones del cable de alimentación JNP10K-PWR-AC2

La fuente de alimentación JNP10K-PWR-AC2 funciona en dos modos:

  • Especificaciones del cable de alimentación JNP10K-PWR-AC2 para la entrada de 30 A muestra los cables y conectores para la entrada de 30 A con salida de 5500 W. Un extremo del cable tiene un conector Anderson APP-400 de la serie SAF-D-GRID (3-5958P4), con una clasificación de 30 A/400 V/105 C, mientras que el otro extremo del cable es de alambre desnudo.

  • En la tabla 16 se muestran los cables apropiados para la entrada de 20 A con salida de 3000 W. Un extremo del cable tiene un conector Anderson APP-400 de la serie SAF-D-GRID (3-5958P4), con una clasificación de 30 A/400 V/105 C. En la Figura 1 se muestra un ejemplo del conector.

Advertencia:

No ejecute fuentes de alimentación JNP10K-PWR-AC2 con cables de 16 A o 20 A si están conectadas a una entrada de 30 A.

PRECAUCIÓN:

Puede evitar que los cables de alimentación de CA queden expuestos a gases de escape de aire caliente si siempre los enruta lejos de las bandejas del ventilador y las fuentes de alimentación.

PRECAUCIÓN:

Es importante conectar ambas fuentes de alimentación de entrada de la fuente de alimentación JNP10K-PWR-AC2 a la red eléctrica de CA antes de cargar el sistema con alimentación.

Tabla 16: Especificaciones del cable de alimentación JNP10K-PWR-AC2 para entrada de 20 A

Configuración regional

Clasificación del juego de cables

Estándares de enchufe

Número de modelo de repuesto de Juniper

Gráfico

Argentina

16 A, 250 VCA

IRAM 2073 Tipo AR/3

CBL-JNP-SG4-AR

Australia y Nueva Zelanda

15 A, 250 VAC

AS/NZS 3112

CBL-JNP-SG4-AU

Brasil

16 A, 250 VCA

NBR 14136 Tipo BR/3

CBL-JNP-SG4-BR

China

16 A, 250 VCA

GB2099

CBL-JNP-SG4-CH

China, Europa y Japón

16 A, 250 VCA

C20 a Anderson 3-5958p4

CBL-JNP-SG4-C20-CH

Europa (excepto Italia, Suiza y Reino Unido)

20 A, 250 VAC

CEE 7/7

CBL-JNP-SG4-EU

Gran Bretaña

13 A, 250 VCA,

BS1363

CBL-JNP-SG4-Reino Unido

India

16 A, 250 VCA

SANS 164/1

CBL-JNP-SG4-SA

Israel

16 A, AR, 250 VAC

SI 32/1971 Tipo IL/3C

CBL-JNP-SG4-IL

Italia

16 A, 250 VCA

CEI 23-50

CBL-JNP-SG4-IT

América del Norte

20 A, 250 VAC

C20 a Anderson 3-5958p4

CBL-JNP-SG4-C20

16 A, 250 VCA

Bloqueo de NEMA L6-20P

CBL-JNP-SG4-US-L

NEMA 6-20P

CBL-JNP-SG4-US

20 A, 277 V

NEMA I7-20P

CBL-JNP-SG4-HVAC

Sudáfrica

16 A, 250 VCA

SANS 164/1

CBL-JNP-SG4-SA

Suiza

16 A, 250 VCA

CEI 23-50

CBL-JNP-SG4-SZ

Figura 1: Cable desnudo con conector Bare Cable with Anderson Connector Anderson

Especificaciones del cable de alimentación JNP10K-PWR-AC2 para entrada de 30 A

La fuente de alimentación de CA o HVCC JNP10K-PWR-AC2 requiere un conjunto de cable de alta corriente cuando se configura para una entrada de 30 A. Un extremo del cable tiene un conector Anderson APP-400 de la serie SAF-D-GRID (3-5958P4), con una clasificación de 30 A/400 V/105 C, mientras que el otro extremo del cable es de alambre desnudo. Vea la Figura 2 y la Tabla 17. Estos cables se pueden pedir por separado y no se envían automáticamente con los pedidos de JNP10K-PWR-AC2. En la Figura 4 se muestra un ejemplo del cable y conector en ángulo recto.

Para la conexión a sistemas de CA, Juniper proporciona un cable con un conector NEMA 30-A (Figura 2) o un conector IEC 330P6W (Figura 3).

Figura 2: Conector NEMA 30-A Connector NEMA 30-A
Figura 3: Conector IEC 330P6W Connector IEC 330P6W
Tabla 17: Opciones de cableado de 30-A

Configuración regional

Clasificación del juego de cables

Estándares de enchufe

Conector

Número de modelo de repuesto de Juniper

Cable de alimentación AC/HVDC

Cualquiera

30 A, 400 VAC

UL 950 e IEC 60950

Anderson/directo al alambre desnudo

CBL-PWR2-BARE

30 A, 400 VAC

UL 950 e IEC 60950

Anderson/ángulo recto con cable desnudo

CBL-PWR2-BARE-AR

Cable de alimentación AC

Europa continental

30 A, 250 VCA

UL 950 y IEC332P6

Anderson/ángulo recto según IEC 332P6

CBL-PWR2-332P6W-AR

30 A, 250 VCA

UL 950 y IEC332P6

Anderson/directo a IEC332P6

CBL-PWR2-332P6W

América del Norte

30 A, 250 VCA

IEC330P6

Anderson/ángulo recto según IEC 330P6

CBL-PWR2-330P6W-AR

30 A, 250 VCA

IEC330P6

Anderson/directamente a IEC 330P6

CBL-PWR2-330P6W

30 A, 250 VCA

UL 498, CSA

Anderson/ángulo recto a L6-30P (NEMA-30A)

CBL-PWR2-L6-30P-AR

30 A, 250 VCA

UL 498, IEC5958P4

Anderson/directo a L6-30P (NEMA-30A)

CBL-PWR2-L6-30P

Figura 4: Cable desnudo en ángulo recto con conector Right-Angle, Bare Cable with Anderson Connector Anderson
1

Cable negro: "+" o "-" para HVDC y "caliente o neutro" para CA

3

Cable blanco: "+" o "-" para HVDC y "caliente o neutro" para CA

2

Cable verde - Tierra

Especificaciones de alimentación JNP10K-PWR-DC

La fuente de alimentación de CC (JNP10K-PWR-DC) solo se admite en enrutadores en los que haya instalado la estructura de conmutación JNP10008-SF o JNP10016-SF. En la tabla 18 se enumeran las especificaciones de alimentación para la fuente de alimentación JNP10K-PWR-DC utilizada en los enrutadores PTX10008 y PTX10016.

Tabla 18: Especificaciones de alimentación para la fuente de alimentación JNP10K-PWR-DC

Artículo

Especificaciones

Voltaje de entrada de CC

  • Tensión mínima de funcionamiento: –40 VDC

  • Voltaje nominal de funcionamiento: –48 VDC

  • Rango de voltaje de funcionamiento: –40 VDC a –72 VDC

Corriente nominal de entrada de CC

Máximo de 60 A a tensión nominal de funcionamiento (–48 VCC) para cada terminal de entrada

Potencia de salida

2500 W

En la Tabla 19 se muestran las especificaciones físicas de la fuente de alimentación JNP10K-PWR-DC.

Tabla 19: Especificaciones físicas de la fuente de alimentación JNP10K-PWR-DC

Especificación

Valor

Altura

3,4 pulg. (8,64 cm)

Ancho

3,6 pulg. (9,14 cm)

Profundidad

14,4 pulg. (36,58 cm)

Peso

6 lb (2,72 kg)

Especificaciones de alimentación de JNP10K-PWR-DC2

Si está actualizando un sistema JNP10008-SF para usar fuentes de alimentación JNP10K-PWR-DC2, actualice también sus ventiladores y controladores de bandeja de ventilador para garantizar el flujo de aire adecuado. Las fuentes de alimentación JNP10K-PWR-DC2 requieren sistemas de refrigeración JNP10008-FAN2 y JNP10008-FTC2. En la tabla 20 se enumeran las especificaciones de alimentación para la fuente de alimentación de CC dual utilizada en un chasis PTX10008.

Tabla 20: Especificaciones de alimentación para la fuente de alimentación JNP10K-PWR-DC2

Artículo

Especificaciones

Voltaje de entrada de CC

  • Tensión mínima de funcionamiento: –40 VDC

  • Voltaje nominal de funcionamiento: –48 VDC

  • Rango de voltaje de funcionamiento: –40 VDC a –72 VDC

Corriente nominal de entrada de CC

  • Máximo de 76 A a voltaje de funcionamiento mínimo (-40 VCC) con configuración de interruptor DIP de 80 A y carga de salida de 5500 W

  • Máximo de 64 A a tensión nominal de funcionamiento (–48 VCC) con ajuste de interruptor DIP de 80 A y carga de salida de 5500 W

  • Máximo de 60 A a voltaje de funcionamiento mínimo (-40 VCC) con configuración de interruptor DIP de 60 A y carga de salida de 4400 W

  • Máximo de 50 A a voltaje nominal de funcionamiento (-48 VCC) con configuración de interruptor DIP de 60 A y carga de salida de 4400 W

Potencia de salida

2200 W para alimentación simple de bajo consumo (60 A)

4400 W para alimentación dual de bajo consumo (60 A)

2750 W para alimentación simple de alta entrada (80 A)

5500 W para alimentación dual de alta entrada (80 A)

En la Tabla 21 se muestran las especificaciones físicas de una fuente de alimentación JNP10K-PWR-DC2.

Tabla 21: Especificaciones físicas de una fuente de alimentación JNP10K-PWR-DC2

Especificación

Valor

Altura

3,4 pulg. (8,64 cm)

Ancho

3,6 pulg. (1,63 cm)

Profundidad

16,05 pulg. (40,77 cm)

Peso

8,6 lb (3,9 kg)

Especificaciones de alimentación de JNP10K-PWR-DC3

Si está actualizando un sistema JNP10008-SF para usar fuentes de alimentación JNP10K-PWR-DC3, actualice también sus ventiladores y controladores de bandeja de ventilador para garantizar el flujo de aire adecuado. En la tabla 22 se enumeran las especificaciones de alimentación para la fuente de alimentación de CC (JNP10K-PWR-DC3) utilizada en los enrutadores PTX10008.

Tabla 22: Especificaciones de alimentación para la fuente de alimentación JNP10K-PWR-DC3

Artículo

Especificaciones

Voltaje de entrada de CC

  • Voltaje mínimo de funcionamiento: -40 VDC

  • Voltaje nominal de funcionamiento: -48 VDC

  • Rango de voltaje de funcionamiento: -40 VDC a -72 VDC

Clasificación de corriente de entrada

60 A/80 A

Potencia de salida

12,3 VCD

En la Tabla 23 se muestran las especificaciones físicas de una fuente de alimentación JNP10K-PWR-DC3.

Tabla 23: Especificaciones físicas de una fuente de alimentación JNP10K-PWR-DC3

Especificación

Valor

Altura

3.386 pulg. (8,60 cm)

Ancho

3,584 pulg. (9,10 cm)

Profundidad

15.391 pulg. (39,09 cm)

Peso

12,8 lb (5,7 kg)

Para obtener más información, consulte:

Especificaciones de alimentación de JNP10K-PWR-AC3H

La fuente de alimentación JNP10K-PWR-AC3H es compatible con HVAC y HVDC.

En la tabla 24 se enumeran las especificaciones de alimentación para la fuente de alimentación HVAC y HVDC (JNP10K-PWR-AC3H) utilizada en un chasis PTX10008.

Tabla 24: Especificaciones de alimentación para una fuente de alimentación JNP10K-PWR-AC3H

Especificación

Valor

Voltaje de entrada de CA

180–305 VAC (cada alimentación) HVAC

190 – 410 VAC (cada alimentación) HVDC

Clasificación de corriente de entrada

50 A

Potencia de salida de CC

12,3 V (HVAC)

12,9 V (HVDC)

En la Tabla 25 se muestran las especificaciones físicas de una fuente de alimentación JNP10K-PWR-AC3H.

Tabla 25: Especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC3H

Especificación

Valor

Altura

3.386 pulg. (8,60 cm)

Ancho

3,584 pulg. (9,10 cm)

Profundidad

16,966 in (43,10 cm)

Peso

12,8 lb (5,8 kg)
