Vía rápida para la instalación y alimentación en rack

Monte el enrutador

Los rieles de montaje y las cuchillas de montaje están preconectados al PTX10003. Para montar el chasis en un bastidor de cuatro postes de 19 pulgadas (48,26 cm), retire un tornillo para liberar el riel deslizante y, a continuación, conecte las cuchillas de montaje al bastidor. Los rieles de montaje deslizantes permiten que el PTX10003 se monte al ras del bastidor y aún así sea ajustable para bastidores con diferentes profundidades. La distancia mínima a la que se pueden separar los rieles de bastidor delanteros y traseros es de 26 pulgadas. (66,04 cm) de adelante hacia atrás. La distancia máxima a la que se pueden separar los rieles de cremallera delanteros y traseros es de 36 pulgadas. (91,4 cm) de adelante hacia atrás.

Para montar el router:

1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo a un punto ESD del sitio.

2. Con un destornillador Phillips, retire el tornillo de cada lado del chasis que sujeta el montaje

   rieles al chasis.

3. Deslice el riel de montaje fuera de las cuchillas de montaje.

   Figura 1: Extracción del tornillo del riel deslizante de PTX10003-80C
   Figura 2: Extracción del tornillo del riel deslizante de PTX10003-160C

4. Utilice un elevador mecánico para colocar el PTX10003 en el bastidor, de modo que los soportes frontales de los rieles de montaje delanteros estén alineados con los orificios del bastidor.

5. Continúe apoyando el PTX10003 mientras desliza las cuchillas de montaje traseras en el canal de los rieles de montaje lateral.

   Figura 3: Asegure los rieles laterales al chasis PTX10003-80C
   Figura 4: Asegure los rieles laterales al PTX10003-160C

6. Asegúrese de que el chasis PTX10003 esté nivelado verificando que todos los tornillos de la parte frontal del bastidor estén alineados con los tornillos de la parte posterior del bastidor.

   Figura 5: PTX10003-80C asegurado en un rack
   Figura 6: PTX10003-160C asegurado en rack

Instalar las fuentes de alimentación

Para instalar las fuentes de alimentación:

1. Si la ranura de la fuente de alimentación tiene una tapa, inserte el pulgar y el índice en los orificios para los dedos, apriete y saque la cubierta de la ranura. Guarde la cubierta para usarla más tarde.

2. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, retire la fuente de alimentación de su bolsa.

3. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en el panel de unidades reemplazables en campo (FRU) del PTX10003 y deslícela hacia adentro hasta que esté completamente asentada y la palanca del eyector se deslice en su lugar.

   Figura 7: Instalación de una fuente de alimentación AC/HVDC en un PTX10003-80C
   Figura 8: Instalación de una fuente de alimentación AC/HVDC en un PTX10003-160C

Conectar a tierra el enrutador

Para conectar a tierra el router:

1. Verifique que un electricista con licencia haya conectado la orejeta protectora del terminal de puesta a tierra (provista en el kit de accesorios) al cable de conexión a tierra.

2. Conecte el otro extremo del cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está instalado el enrutador.

3. Retire los dos tornillos del terminal de puesta a tierra con un destornillador. Guarde los tornillos.

   Figura 9: Punto de conexión a tierra del chasis en PTX10003-80C
   Figura 10: Punto de conexión a tierra del chasis en PTX10003-160C

4. Coloque la lengüeta y el cable de conexión a tierra del chasis sobre los orificios de los tornillos.

5. Coloque los dos tornillos sobre la lengüeta de conexión a tierra y el cable de conexión a tierra.

6. Apriete los dos tornillos usando un destornillador.

7. Viste el cable de conexión a tierra y asegúrate de que no toque ni bloquee el acceso a otros componentes del dispositivo y de que no cubra donde las personas puedan tropezar con él.

Conecte el cable de alimentación y encienda el enrutador

Para conectar el cable de alimentación y encender el enrutador:

1. Localice el cable o cables de alimentación suministrados con el enrutador; Los cables tienen enchufes apropiados para su ubicación geográfica.

   Advertencia:

   Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.

2. Conecte cada fuente de alimentación a las fuentes de alimentación. Inserte el extremo del acoplador del cable de alimentación en la entrada del cable de alimentación de CA en la placa frontal de la fuente de alimentación de CA.

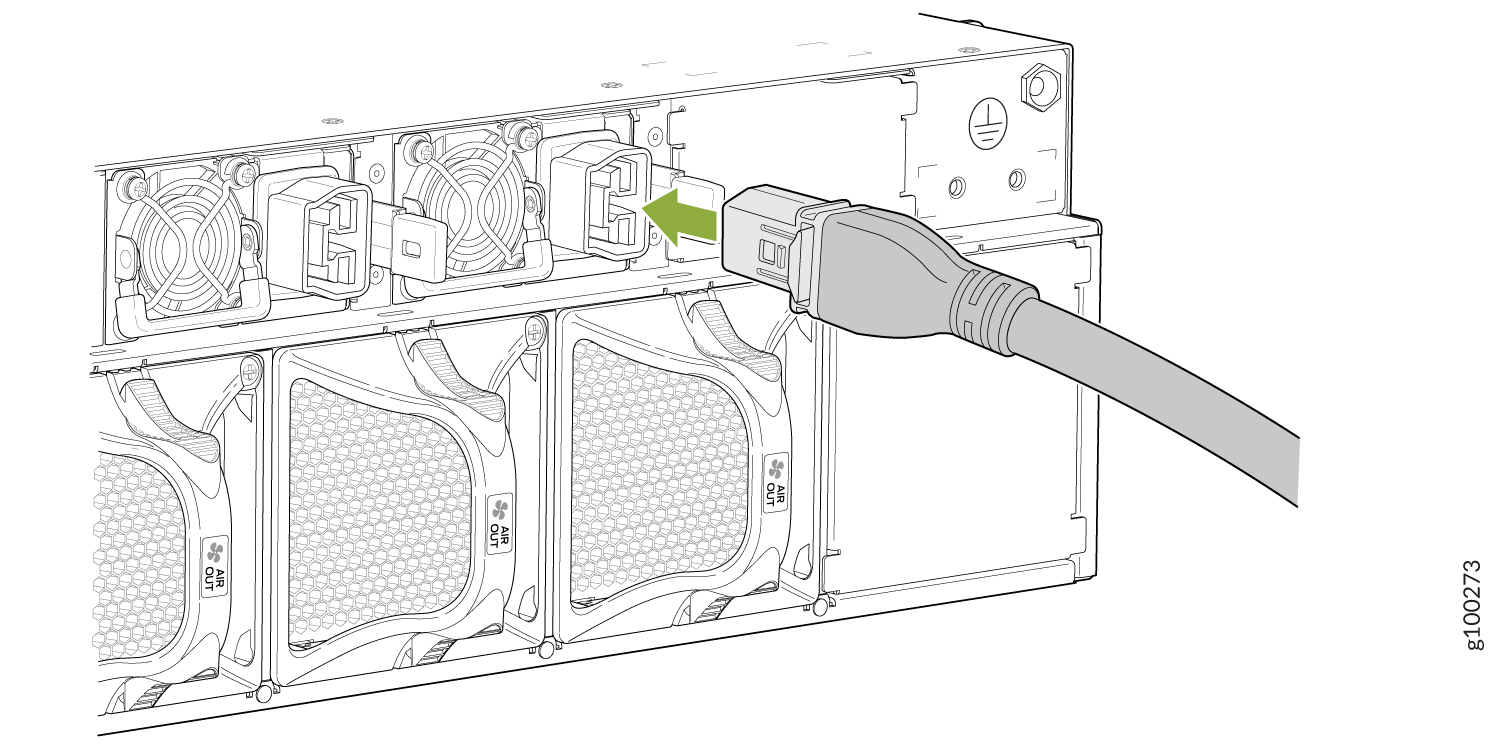

   Figura 11: Conecte un cable de alimentación de CA al PTX10003-80C

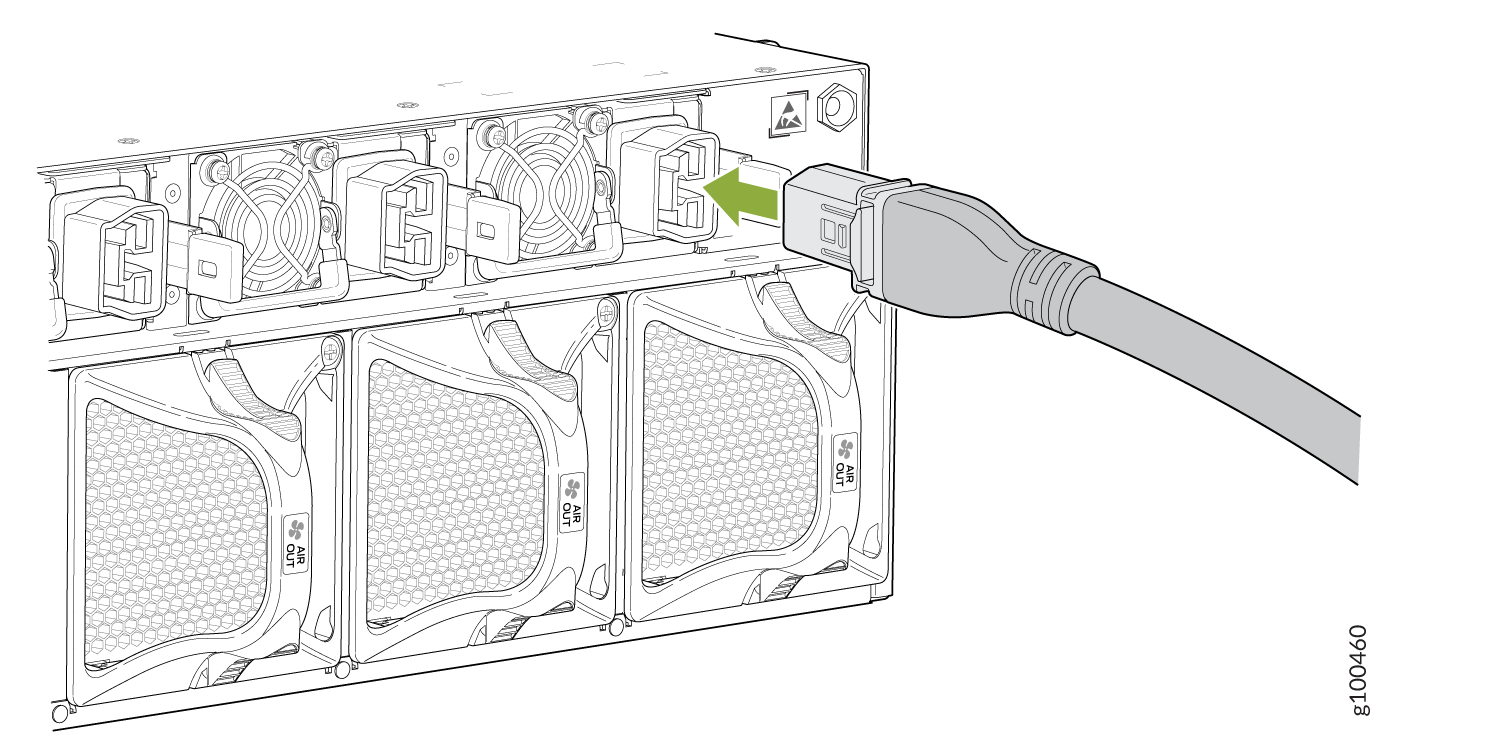

   Figura 12: Conecte un cable de alimentación de CA al PTX10003-160C

3. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición de apagado (O).

   Nota:

   El enrutador se enciende tan pronto como se proporciona alimentación a la fuente de alimentación. No hay ningún interruptor de alimentación en el router.

4. Inserte el enchufe del cable de alimentación en una toma de corriente de CA.

5. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición de encendido (|).

6. Verifique que los LED de estado de cada fuente de alimentación estén iluminados en verde.

   Si el LED de estado se ilumina en ámbar, retire la alimentación de la fuente de alimentación y sustituya la fuente de alimentación (consulte Mantenimiento de las fuentes de alimentación PTX10003). No retire la fuente de alimentación hasta que tenga lista una fuente de alimentación de reemplazo.
