Planificación energética de MX304
Cálculo de los requisitos de potencia para el enrutador MX304
Requisitos de energía para componentes MX304
En la tabla 1 se muestran los requisitos de energía a diferentes temperaturas ambiente para el enrutador con dos motores de enrutamiento y dos LMIC (puertos 100 Gigabit Ethernet con transceptores QSFP28 en cada LMIC).
| Módulo | Cantidad | Potencia de cada módulo (W) @ 25° C | Potencia de cada módulo (W) @ 46° C | Potencia total del módulo (W) @ 25° C | Potencia total del módulo (W) @ 46° C |
|---|---|---|---|---|---|
| Motor de enrutamiento (SRE) (activo) | 1 | 49 | 59 | 49 | 59 |
| Motor de enrutamiento (RE) (en espera) aproximado | 1 | 49 | 59 | 49 | 59 |
| Placa de estructura de conmutación (SFB)+tarjeta de control (TC)+Placa intermedia del procesador (PMB) | 3 | 155 | 228 | 155 | 228 |
| LMIC + 16 x 100 Gigabit Ethernet (transceptores de 5 W) | 2 | 318 | 410 | 636 | 820 |
| Ventiladores | 3 | 48 | 90 | 144 | 270 |
| Potencia total del chasis (W) | 1033 | 1436 | |||
En la tabla 2 se muestran los requisitos de energía a diferentes temperaturas ambiente para el enrutador con dos motores de enrutamiento y dos LMIC (puertos 400 Gigabit Ethernet con transceptores QSFP-DD en cada LMIC).
| Módulo | Cantidad | Potencia de cada módulo (W) @ 25° C | Potencia de cada módulo (W) @ 46° C | Potencia total del módulo (W) @ 25° C | Potencia total del módulo (W) @ 46° C |
|---|---|---|---|---|---|
| Motor de enrutamiento (activo) | 1 | 49 | 59 | 49 | 59 |
| Motor de enrutamiento (en espera) aproximado | 1 | 49 | 59 | 49 | 59 |
| Placa de estructura de conmutación (SFB)+tarjeta de control (TC)+Placa intermedia del procesador (PMB) | 3 | 155 | 228 | 155 | 228 |
| LMIC + 4 x 400 Gigabit Ethernet (transceptores de 20 W) | 2 | 318 | 386 | 636 | 772 |
| Ventiladores | 3 | 48 | 90 | 144 | 270 |
| Potencia total del chasis (W) | 1033 | 1388 | |||
En la tabla 3 se muestran los requisitos de energía a diferentes temperaturas ambiente para el enrutador con motores de enrutamiento y tres LMIC (puertos 100 Gigabit Ethernet con transceptores QSFP28 en cada LMIC).
| Módulo | Cantidad | Potencia de cada módulo (W) @ 25° C | Potencia de cada módulo (W) @ 46° C | Potencia total del módulo (W) @ 25° C | Potencia total del módulo (W) @ 46° C |
|---|---|---|---|---|---|
| Motor de enrutamiento (activo) | 1 | 49 | 59 | 49 | 59 |
| Motor de enrutamiento (en espera) aproximado | 0 | 49 | 59 | 0 | 0 |
| Placa de estructura de conmutación (SFB)+tarjeta de control (TC)+Placa intermedia del procesador (PMB) | 3 | 185 | 246 | 211 | 246 |
| LMIC + 16 x 100 Gigabit Ethernet (transceptores de 5 W) | 3 | 318 | 410 | 954 | 1230 |
| Ventiladores | 3 | 57 | 95 | 225 | 285 |
| Potencia total del chasis (W) | 1439 | 1820 | |||
En la tabla 4 , se muestran los requisitos de energía a diferentes temperaturas ambiente para enrutadores con un motor de enrutamiento y tres LMIC (puertos 400 Gigabit Ethernet con transceptores QSFP-DD en cada LMIC).
| Módulo | Cantidad | Potencia de cada módulo (W) @ 25° C | Potencia de cada módulo (W) @ 46° C | Potencia total del módulo (W) @ 25° C | Potencia total del módulo (W) @ 46° C |
|---|---|---|---|---|---|
| Motor de enrutamiento (activo) | 1 | 49 | 59 | 49 | 59 |
| Motor de enrutamiento (en espera) aproximado | 0 | 49 | 59 | 0 | 0 |
| Placa de estructura de conmutación (SFB)+tarjeta de control (TC)+Placa intermedia del procesador (PMB) | 3 | 185 | 246 | 211 | 246 |
| LMIC + 4 x 400 Gigabit Ethernet (transceptores de 20 W) | 3 | 318 | 386 | 954 | 1158 |
| Ventiladores | 3 | 57 | 95 | 225 | 285 |
| Potencia total del chasis (W) | 1439 | 1748 | |||
Especificaciones de alimentación de CA del enrutador MX304
La Tabla 5 enumera las especificaciones eléctricas del sistema de alimentación de CA.
|
Artículo |
Especificación |
|---|---|
|
Potencia de salida máxima |
100V – 120V: 1100W 200 V – 240 V: 2200 W |
| Voltaje nominal de entrada de CA | 100-240 VAC |
| Voltaje de entrada de CA |
Rango operativo: 90 - 264 VAC |
|
Frecuencia de línea de entrada de CA |
47 a 63 Hz (nominal) |
|
Clasificación de corriente del sistema de CA |
13 A @ 100 VAC a 240 VAC |
Especificaciones de alimentación de CC del enrutador MX304
En la tabla 6 se enumeran las especificaciones eléctricas de la fuente de alimentación de CC.
|
Artículo |
Especificación |
|---|---|
|
Potencia de salida máxima |
2200 W |
|
Voltaje de entrada de CC |
Mínimo: –40 VCD Nominal: –48 VCC, –60 VCC Rango operativo: –40 a –72 VDC |
|
Corriente nominal de entrada de CC |
50 A máximo |
Especificaciones de alimentación de CA y CC de alto voltaje del enrutador MX304
La Tabla 7 enumera las especificaciones eléctricas del sistema de alimentación HVAC / DC.
|
Artículo |
Especificación |
|---|---|
|
Potencia de salida máxima |
2200 W |
| Entrada nominal de HVAC | 200-277 VAC |
| Entrada nominal HVDC |
240-380 VCD |
|
Voltaje de entrada de alto voltaje |
HVDC: 190 VDC a 410 VDC HVAC: 180 VAC a 305 VAC |
|
Clasificación de corriente de entrada de alto voltaje |
13 A @ 240 a 380 VDC 13 A @ 200 a 277 VAC |
Especificaciones del cable de alimentación AC para los enrutadores MX304

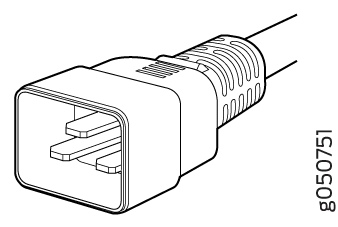

Con las fuentes de alimentación de CA se suministra un cable de alimentación de CA desmontable. El acoplador es tipo C19 como se describe en la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.
Los cables de alimentación de CA desmontables se suministran con las fuentes de alimentación de CA. En la tabla 8 se enumera el cable de alimentación predeterminado que se proporciona para cada país. El extremo del enchufe del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.
El cable de alimentación de CA que se suministra con cada fuente de alimentación está diseñado para usarse únicamente con esa fuente de alimentación y no para ningún otro uso.
En América del Norte, los cables de alimentación de CA no deben exceder los 4,5 metros de longitud para cumplir con las secciones 400-8 del Código Eléctrico Nacional (NEC) (NFPA 75, 5-2.2) y 210-52 y la sección 4-010(3) del Código Eléctrico Canadiense (CEC). Los cables suministrados con el interruptor cumplen con las normas.
En la tabla 8 se proporcionan las especificaciones del cable de alimentación de CA para los países y regiones enumerados en la tabla.
|
País o región |
Especificaciones eléctricas |
Estándares de enchufe |
Número de modelo de Juniper |
Gráfico |
|---|---|---|---|---|
|
Argentina |
250 VCA, 16 A, 50 Hz |
IRAM 2073 |
CBL-EX-PWR-C19-AR |
|
|
Australia |
250 VCA, 15 A, 50 Hz |
AS/NZS 3112 |
CBL-EX-PWR-C19-AU |
|
|
Brasil |
250 VCA, 16 A, 50 Hz |
NBR 14136 |
CBL-EX-PWR-C19-BR |
|
|
China |
250 VCA, 16 A, 50 Hz |
GB 2099 |
CBL-EX-PWR-C19-CH |
|
|
Europa (excepto Italia, Suiza y Reino Unido) |
250 VCA, 16 A, 50 Hz |

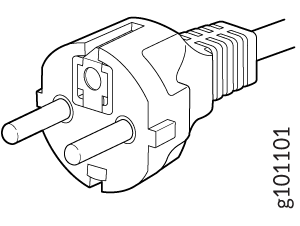

CEE (7) 7 |
CBL-EX-PWR-C19-EU |
|
|
India |
250 CA, 16 A, 50 Hz |
SABS 164/1:1992 Tipo ZA/3 |
CBL-EX-PWR-C19-SA |
|
|
Israel |
250 CA, 16 A, 50 Hz |
SI 32 |
CBL-EX-PWR-C19-IL |
|
|
Italia |
250 VCA, 16 A, 50 Hz |
CEI 23-16 |
CBL-EX-PWR-C19-IT |
|
|
Japón |
250 VCA, 15 A, 50 Hz o 60 Hz |

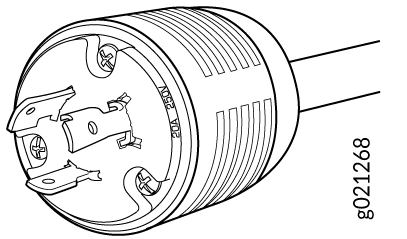

NEMA L6-20 |
CBL-PWR-C19-HT-JP |
 |
|
125 VCA, 15 A, 50 Hz o 60 Hz |
NEMA5-15Tipo N5/15 |
CBL-EX-PWR-C19-JP110V |
|
|
|
Corea |
250 VCA, 16 A, 50 Hz |
KC 8305 |
CBL-EX-PWR-C19-KR |
|
|
América del Norte |
250 VCA, 16 A, 60 Hz |
NEMA 6-20 Tipo N6/20 |
CBL-EX-PWR-C19-US |
|
| 250 VCA, 16 A, 60 Hz |
NEMA L6-20P Tipo de bloqueo NEMA |
CBL-EX-PWR-C19-USL |
|
|
|
Sudáfrica |
250 VCA, 16 A, 50 Hz |
SABS 164-1 |
CBL-EX-PWR-C19-SA |
|
|
Suiza |
250 VCA, 16 A, 50 Hz |
SEV 5934/2 (enchufe tipo 23 16A) |
CBL-EX-PWR-C19-SZ |
|
|
Reino Unido |
250 VCA, 13 A, 50 Hz |
BS 1363 (A) |
CBL-EX-PWR-C19-Reino Unido |
|
|
En todo el mundo (excepto Japón) |
250 VCA, 16 A, 50 Hz |
EN 60320-2-2/1 |
CBL-EX-PWR-C19-C20 |
|
Ver también
Requisitos del disyuntor de corriente continua para el enrutador MX304
Cada fuente de alimentación de CC tiene una única entrada de CC (–48 VDC y retorno) que requiere un disyuntor dedicado. Le recomendamos que use un disyuntor exclusivo para el sitio del cliente con una clasificación de 60 A (60 VCC) o según lo requiera el código local. Esto le permite operar el enrutador en cualquier configuración sin actualizar la infraestructura de alimentación.
Especificaciones del cable de alimentación de CC para el enrutador MX304
- Especificaciones de la lengüeta del cable de alimentación de CC
- Especificaciones del cable de alimentación de CC
Especificaciones de la lengüeta del cable de alimentación de CC
La caja de accesorios suministrada con el enrutador incluye las lengüetas de cable que se conectan al terminal de cada fuente de alimentación.
Se suministra el terminal del cable de alimentación de CC. La lengüeta de alimentación de CC tiene capacidad para cables trenzados #6 AWG (4,11 mm²). El cable de conexión a tierra que proporcione para el chasis debe ser del mismo tamaño o más pesado que el cable de entrada de cada fuente de alimentación. Las recomendaciones mínimas son cable trenzado de 6 AWG (4,11 mm²), cable de un mínimo de 60 °C o según lo permita el código local.
Instale un aislamiento de tubo termorretráctil alrededor de los cables de alimentación en el punto de conexión del terminal de la fuente de alimentación de CC.
cable de alimentación de CC
Antes de instalar el enrutador, un electricista autorizado debe conectar un terminal de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta mal conectada puede dañar el enrutador.
Especificaciones del cable de alimentación de CC
Debe suministrar cuatro cables de alimentación de CC que cumplan con las siguientes especificaciones: Cable trenzado de 6 AWG (4,11 mm²), cable de 60 °C como mínimo o según lo permita el código local.
Instale un aislamiento de tubo termorretráctil alrededor de los cables de alimentación en el punto de conexión del terminal de la fuente de alimentación de CC.
Ver también
Cableado de fuente de alimentación de CC para enrutador MX304
La fuente de alimentación de CC en PSM0 debe estar alimentada por una fuente de alimentación dedicada derivada de la alimentación A y la fuente de alimentación de CC en PSM1 debe estar alimentada por una fuente de alimentación dedicada derivada de la alimentación B. Esta configuración proporciona la redundancia de fuente A/B comúnmente implementada para el sistema.
Debe asegurarse de que las conexiones eléctricas mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden estar etiquetados como (+) y (–) para indicar su polaridad. No existe una codificación de colores estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio determina el código de colores para los cables de los cables de alimentación que se conectan a los pernos de terminales en cada fuente de alimentación.
Para conexiones de cableado de campo, utilice únicamente conductores de cobre.
Los cables de alimentación no deben bloquear el acceso a los componentes del dispositivo ni cubrir un lugar con el que las personas puedan tropezar con ellos.
Ver también
Especificaciones del cable de alimentación de alto voltaje (CA/CC) para MX304

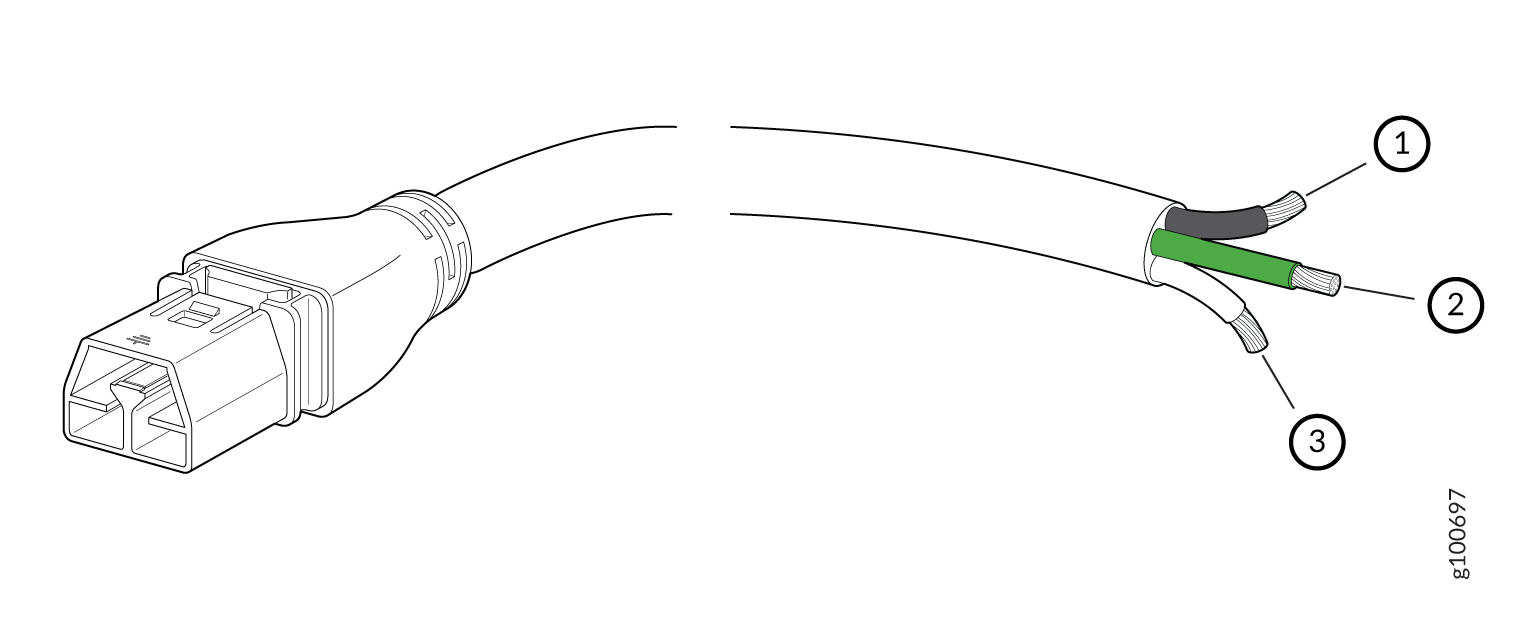

Un extremo del cable tiene un conector Anderson APP-400, el otro extremo del cable es de alambre desnudo. Ver Tabla 9 . Estos cables se pueden pedir por separado y no se envían automáticamente con los pedidos de fuentes de alimentación. En la Figura 3 se muestra un ejemplo del cable y conector en ángulo recto.
Para la conexión a sistemas de CA, Juniper proporciona un cable con un conector NEMA I7-20P (consulte la Figura 2).
NEMA i7-20P
|
Configuración regional |
Clasificación del juego de cables |
Conector |
Número de modelo de repuesto de Juniper |
|
|---|---|---|---|---|
|
Cable de alimentación HVDC |
Cualquiera |
30 A, 400 VCA |
Anderson/directo al alambre desnudo |
CBL-PWR2-BARE |
|
Cable de alimentación HVAC |
América del Norte | 20 A, 277 V | NEMA I7-20P | CBL-JNP-SG4-HVAC |
Anderson |
1
—
Cable negro–Retorno (+) |
3
—
Cable blanco–Neutro |
|
2
—
Cable verde-Tierra |
