Conecte el MX10004 al poder

Los enrutadores MX10004 de Juniper Networks admiten fuentes de alimentación de CA, CC, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC). Para conectar la alimentación a un enrutador MX10004, complete las tareas de esta sección.

Nota:

No mezcle modelos de fuentes de alimentación en el mismo chasis en un entorno en ejecución.

Conecte el enrutador MX10004 a tierra

Para cumplir los requisitos de seguridad e interferencia electromagnética (EMI) y garantizar un funcionamiento correcto, debe conectar el chasis a tierra a tierra. Realice esta conexión antes de conectar el enrutador a la alimentación.

Debe instalar el enrutador MX10004 de Juniper Networks en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté correctamente conectado a tierra.

El MX10004 tiene un terminal de conexión a tierra protector de dos orificios provisto en el chasis. Consulte la figura 2. En todas las circunstancias, utilice esta conexión a tierra para conectar a tierra el chasis.

Para los sistemas alimentados por CA, también debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de orejeta de conexión a tierra de dos orificios. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra protector de dos orificios.

Si se requiere una conexión a tierra externa, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra.

Advertencia:

El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

Nota:

Monte el enrutador en el bastidor antes de conectar la lengüeta de conexión a tierra al enrutador; consulte Montaje del enrutador MX10004 de Juniper Networks con el kit de montaje en bastidor JNP10004-RMK-4POST.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Una correa de conexión a tierra para descarga electrostática (ESD) (provista).

  • Orejeta terminal de puesta a tierra protectora (incluida).

  • Cable de conexión a tierra para el MX10004 (no incluido): el cable de conexión a tierra debe tener un cable trenzado de 4 AWG (21,1 mm²) y una clasificación de 75 °C o según el código eléctrico local.

  • Orejeta de conexión a tierra para el cable de puesta a tierra (suministrado): este soporte se conecta a la esquina inferior izquierda del chasis del enrutador junto a la fuente de alimentación inferior, proporcionando un terminal de conexión a tierra protector para el enrutador. La orejeta de conexión a tierra requerida es un Panduit LCD6-14A-L o equivalente.

  • Un destornillador Pozidriv o Phillips número 3 (no incluido) para apretar los dos tornillos que están montados en el chasis.

Las terminales suministradas para el JNP10K-PWR-DC2 son Panduit LCD4-14A-L, o equivalente, y están dimensionadas para cables de fuente de alimentación de 4 AWG (21,1 mm2). Le recomendamos que instale aislamiento de tubos termorretráctiles alrededor de la sección engarzada de los cables de alimentación y las orejetas.

Un MX10004 alimentado por CA obtiene conexión a tierra adicional cuando conecta la fuente de alimentación del enrutador a una toma de corriente de CA conectada a tierra mediante un cable de alimentación de CA apropiado para su ubicación geográfica. Consulte MX10004 especificaciones del cable de alimentación.

Para conectar el enrutador MX10004 a tierra:

  1. Verifique que un electricista con licencia haya conectado la lengüeta del cable (incluida en el kit de accesorios) al cable de conexión a tierra.
  2. Conecte el otro extremo del cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está montado el enrutador.
  3. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a uno de los puntos ESD del chasis. Consulte la figura 1.
    Figura 1: Punto ESD para el MX10004 ESD Point for the MX10004
      1

    Punto de conexión a tierra


  4. Retire los dos tornillos M6 con arandelas acopladas en el chasis utilizando un destornillador Pozidriv o Phillips.
  5. Coloque la lengüeta y el cable de conexión a tierra del chasis sobre los orificios de los tornillos con la conexión del cable apuntando hacia la izquierda. Consulte la figura 2.

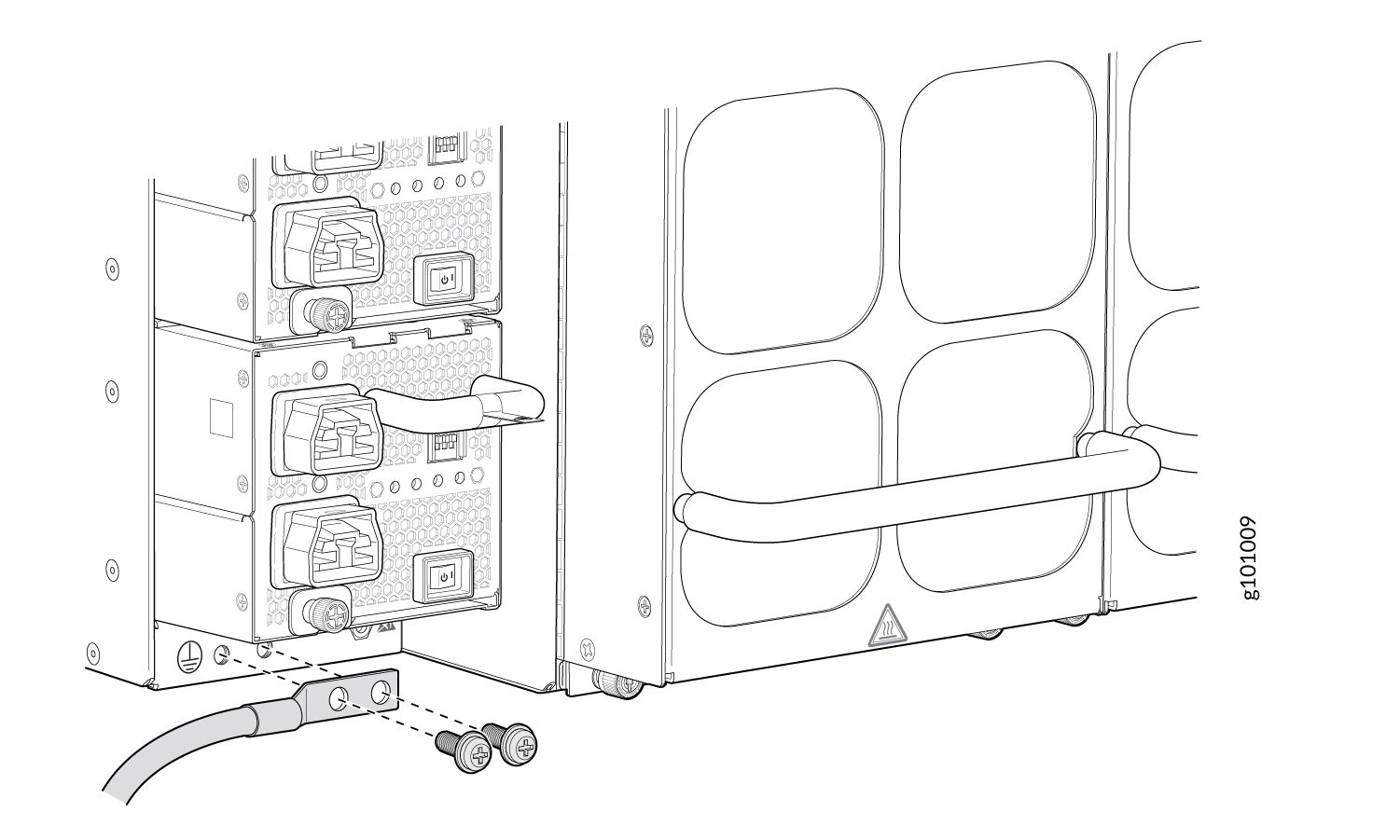

    Figura 2: Conecte un cable de conexión a tierra al MX10004 Connect a Grounding Cable to the MX10004
  6. Coloque los dos tornillos con arandelas conectadas sobre la lengüeta de conexión a tierra y el cable de conexión a tierra.
  7. Apriete los dos tornillos M-6 con un destornillador Pozidriv o Phillips.
  8. Asegure el cable de conexión a tierra y asegúrese de que no toque ni bloquee el acceso a otros componentes del dispositivo y de que no cubra donde las personas puedan tropezar con él.

Conecte la alimentación de CA a un enrutador MX10004

Antes de comenzar a conectar la alimentación al enrutador MX10004 de Juniper Networks, revise cómo evitar daños por ESD. Consulte Prevención de daños por descarga electrostática.

Después de conectar a tierra el enrutador, agregar fuentes de alimentación y aplicar energía al enrutador, el sistema inicia la secuencia de encendido. Esta secuencia puede comenzar de forma incremental con una sola fuente de alimentación, pero no recomendamos que abra un sistema MX10004 con menos de tres fuentes de alimentación.

Para conectar la alimentación de CA a un enrutador MX10004:

  1. Conecte el enrutador a tierra (consulte Conexión del enrutador MX10004 a tierra a tierra).
    PRECAUCIÓN:

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento adecuado, conecte el MX10004 a tierra correctamente antes de conectarlo a la alimentación.

    Para instalaciones que requieren un conductor de conexión a tierra independiente al chasis del enrutador, utilice el terminal de conexión a tierra protector en el panel posterior del MX10004. Conéctese desde esa terminal a tierra a tierra.

    Nota:

    Un enrutador MX10004 obtiene conexión a tierra adicional cuando conecta la fuente de alimentación del enrutador a una toma de corriente de CA conectada a tierra. Utilice el cable de alimentación de CA apropiado para su ubicación geográfica para realizar esta conexión. Consulte MX10004 especificaciones del cable de alimentación.

  2. Instale fuentes de alimentación en el enrutador y aplique energía. Consulte Instalación de una fuente de alimentación JNP10K-PWR-AC2.

Conecte la alimentación de CC a un enrutador MX10004

Antes de comenzar a conectar la alimentación al enrutador MX10004 de Juniper Networks, revise cómo evitar daños por descarga electrostática (ESD). Consulte Prevención de daños por descarga electrostática.

El proceso general de abrir un enrutador alimentado por CC implica el cableado adecuado de las fuentes de alimentación individuales, agregar las fuentes de alimentación al enrutador y suministrar energía. La secuencia de encendido puede comenzar de forma incremental con una sola fuente de alimentación; Sin embargo, le recomendamos que utilice tres o más fuentes de alimentación.

Cada fuente de alimentación debe estar conectada a una toma de corriente de CC dedicada.

Para conectar alimentación de CC a un enrutador MX10004:

  1. Conecte el enrutador a tierra (consulte Conexión del enrutador MX10004 a tierra a tierra).
  2. Para conectar alimentación de CC a una fuente de alimentación JNP10K-PWR-DC2 , consulte Instalar una fuente de alimentación JNP10K-PWR-DC2.
  3. Para conectar la alimentación HVDC a una fuente de alimentación JNP10K-PWR-AC2 , consulte Instalar una fuente de alimentación JNP10K-PWR-AC2.
