Conexión del EX4300 a la alimentación

Conecte tierra terrestre a un conmutador de la serie EX

Para garantizar un funcionamiento adecuado y para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI), debe conectar un conmutador de la serie EX al suelo antes de conectar la alimentación al conmutador. Debe utilizar el terminal de conexión a tierra protectora del chasis del conmutador para conectar el conmutador al suelo terrestre (consulte la figura 2).

Debe instalar el conmutador de la serie EX en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté correctamente en tierra. Los conmutadores de la serie EX tienen un terminal de conexión a tierra protectora de dos agujeros proporcionado en el chasis. Consulte la Tabla 1 para ver la ubicación de los terminales de puesta a tierra en varios conmutadores de la serie EX. En todas las circunstancias, utilice esta conexión a tierra para poner a tierra el chasis. Para sistemas alimentados por CA, también debe utilizar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de cable de conexión a tierra de dos agujeros. Este sistema probado cumple o supera todos los requisitos regulatorios de EMC aplicables con el terminal de conexión a tierra de protección de dos hoyos.

Asegúrese de que un electricista con licencia haya conectado un cable de conexión a tierra adecuado al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con un cable conectado incorrectamente puede dañar el conmutador.

Piezas y herramientas necesarias para conectar un conmutador de la serie EX a tierra terrestre

Antes de comenzar a conectar un conmutador de la serie EX al suelo terrestre, asegúrese de tener las piezas y las herramientas necesarias para el conmutador.

La Tabla 1 enumera la ubicación del terminal de puesta a tierra, las especificaciones del cable de conexión a tierra y el cable de conexión a tierra, y las partes necesarias para conectar un conmutador de la serie EX a tierra.

Tabla 1: Piezas necesarias para conectar un conmutador de la serie EX al suelo de la Tierra

Interruptor

Ubicación de terminal de conexión a tierra

Requisitos de cable de conexión a tierra

Especificaciones del lug de conexión a tierra

Tornillos y arandelas

Información adicional

EX2200

Panel trasero del chasis

14 AWG (2 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCC10-14BWL o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas



EX2300-C

Panel trasero del chasis

14 AWG (2 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCC10-14AW-L o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas



EX2300

Panel trasero del chasis

  • Conmutadores EX2300 excepto los modelos EX2300-24MP y EX2300-48MP: 14 AWG (2 mm²), cable mínimo de 90°C, o según lo permita el código local

  • Modelos EX2300-24MP y EX2300-48MP— 14-10 AWG STR (2,5-6 mm²), 12-10 AWG SOL (4-6 mm²) cable mínimo de 90°C, o según lo permita el código local, no proporcionado

  • Los conmutadores EX2300 excepto los modelos EX2300-24MP y EX2300-48MP(Panduit LCC10-14AW-L o equivalente) no se proporcionan

  • Los modelos EX2300-24MP y EX2300-48MP(Panduit LCA10-10L o equivalente) no se proporcionan

  • Conmutadores EX2300 excepto los modelos EX2300-24MP y EX2300-48MP

    • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

    • Dos arandelas planas n.º 10, no proporcionadas

  • Modelos EX2300-24MP y EX2300-48MP

    • Un plato Phillips M 4 x 6 mm tornillo niquelado, siempre y cuando



EX3200 y EX3300

Panel trasero del chasis

14 AWG (2 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCC10-14BWL o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas

Para conmutadores EX3200, consulte Instrucciones especiales que debe seguir antes de conectar tierra terrestre a un conmutador de la serie EX.
EX3400

Panel trasero del chasis

14-10 AWG STR (2,5-6 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCD10-10A-L o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas



EX4200

Lado izquierdo del chasis

14 AWG (2 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCC10-14BWL o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas

Consulte las instrucciones especiales que debe seguir antes de conectar tierra terrestre a un conmutador de la serie EX.

Conmutadores EX4300 excepto EX4300-48MP y EX4300-48MP-S

Panel trasero del chasis

14-10 AWG STR (2,5-6 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCD10-10A-L o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas



Conmutadores EX4300-48MP y EX4300-48MP-S

Panel trasero del chasis

14-10 AWG STR (2,5-6 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCD10-14B-L, LCC10-BW-L, o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas



EX4500 y EX4550

Lado izquierdo del chasis

14 AWG (2 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCC10-14BWL o equivalente, no proporcionado

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10, no proporcionados

  • Dos arandelas planas n.º 10, no proporcionadas

Consulte las instrucciones especiales que debe seguir antes de conectar tierra terrestre a un conmutador de la serie EX.

EX6210

Panel trasero del chasis (en la parte inferior izquierda)

El cable de conexión a tierra debe ser el mismo indicador que los cables de alimentación y según lo permita el código local.

Panduit LCD2-14A-Q o equivalente, proporcionado

  • Dos tornillos de 1/4 -20 x 0,5 in. con arandela dividida n.º 1/4", proporcionados

  • Dos arandelas planas de 1/4", proporcionadas



EX8208

Lado izquierdo del chasis

6 AWG (13,3 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCD2-14A-Q o equivalente, proporcionado

  • Dos tornillos de 1/4 -20 x 0,5 in. con arandela dividida n.º 1/4", proporcionados

  • Dos arandelas planas de 1/4", proporcionadas



EX8216

Dos terminales de conexión a tierra:

  • Lado izquierdo del chasis

  • Panel trasero del chasis

Nota:

Solo debe usar uno de los dos terminales de conexión a tierra protectoras.

2 AWG (33,6 mm²), cable mínimo de 90° C, o según lo permita el código local

Panduit LCD2-14A-Q o equivalente, proporcionado

  • Dos tornillos de 1/4 -20 x 0,5 in. con arandela dividida n.º 1/4", proporcionados

  • Dos arandelas planas de 1/4", proporcionadas



EX9204, EX9208 y EX9214

Panel trasero del chasis

Un cable de 6 AWG (13,3 mm²), un cable mínimo de 90° C o uno que cumpla con el código local

Thomas&Betts LCN6-14 o equivalente, siempre y cuando

  • Dos tornillos de 1/4 -20 x 0,5 in. con arandela dividida n.º 1/4", proporcionados

  • Dos arandelas planas de 1/4", proporcionadas

Consulte Especificaciones de cable de conexión a tierra y lug para conmutadores EX9200.

EX9251

Panel trasero del chasis

12 AWG (2,5 mm²), cable mínimo de 90° C o uno que cumpla con el código local, no proporcionado

Panduit LCD10-10A-L o equivalente, no proporcionado

Dos tornillos de 10 a 32, proporcionados

Consulte Especificaciones de cable de conexión a tierra y lug para conmutadores EX9200.

EX9253

Lado derecho del chasis

14-10 AWG (2-5,3 mm²), cable mínimo de 90° C o uno que cumpla con el código local, no proporcionado

Panduit LCD10-14B-L o equivalente, siempre y cuando

Dos tornillos de cabezal de pan M5, proporcionados



Herramientas necesarias para conectar un conmutador de la serie EX a tierra:

  • Correa de conexión a tierra de descarga electrostática (proporcionada)

  • Un destornillador phillips (+) número 2 para apretar los tornillos.

Un conmutador de la serie EX con alimentación AC obtiene conexión a tierra adicional cuando conecta la fuente de alimentación del conmutador a una toma de alimentación de CA con conexión a tierra mediante el uso de un cable de alimentación de CA adecuado para su ubicación geográfica.

Instrucciones especiales que debe seguir antes de conectar tierra terrestre a un conmutador de la serie EX

La Tabla 2 enumera las instrucciones especiales que puede necesitar seguir antes de conectar el suelo terrestre a un conmutador.

Tabla 2: Instrucciones especiales que debe seguir antes de conectar tierra terrestre a un conmutador de la serie EX

Interruptor

Instrucciones especiales

EX3200 y EX4200

Algunas variantes tempranas de conmutadores EX3200 y EX4200 para los cuales el número de modelo de Juniper Networks en la etiqueta junto al terminal de conexión a tierra protectora es de 750-021xxx a 750-030xxx requieren tornillos de 10-24x.25 in.

EX4200, EX4500 y EX4550

Si planea montar el conmutador en cuatro postes de un bastidor o armario, monte el conmutador en el bastidor o el gabinete antes de conectar el dispositivo de conexión a tierra al conmutador.

Nota:

Solo se puede acceder al terminal de conexión a tierra protectora en conmutadores montados en cuatro postes de un bastidor a través de la ranura del soporte trasero izquierdo si el bastidor tiene 27,5 in. (69,85 cm) a 30,5 in. (77,47 cm) de profundidad para un conmutador montado a ras con la parte frontal del bastidor y de 29,5 in. (74,93 cm) a 32,5 in. (82,55 cm) de profundidad para un conmutador montado de 2 in. (5,08 cm) empotrable desde la parte frontal del bastidor. Consulte la figura 1.

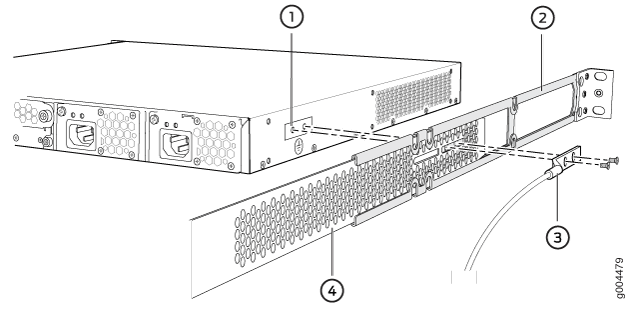

Figura 1: Conexión del cable de conexión a tierra a un conmutador montado en cuatro postes de un bastidor Connecting the Grounding Lug to a Switch Mounted on Four Posts of a Rack
1
—
Terminal de conexión a tierra protectora
3
—
Ala de conexión a tierra
2
—
Riel de montaje lateral
4
—
Cuchilla de montaje trasera
Nota:

Los corchetes deben conectarse al chasis antes de conectar el ala de conexión a tierra. (Los corchetes se muestran alejados del chasis para que se vea el terminal de conexión a tierra protectora.)

Conexión de tierra terrestre a un conmutador de la serie EX

Para conectar tierra a un conmutador de la serie EX:

  1. Verifique que un electricista con licencia haya conectado el cable al cable de conexión a tierra.

  2. Conecte un extremo del cable de conexión a tierra a un suelo de tierra adecuado, como el bastidor en el que está montado el conmutador.

  3. Conecte una correa de conexión a tierra ESD a su muñeca sin contacto y conecte la correa al punto de conexión a tierra ESD del conmutador.

  4. Coloque el cable de conexión a tierra conectado al cable de conexión a tierra sobre el terminal de conexión a tierra protectora. Consulte la figura 2.

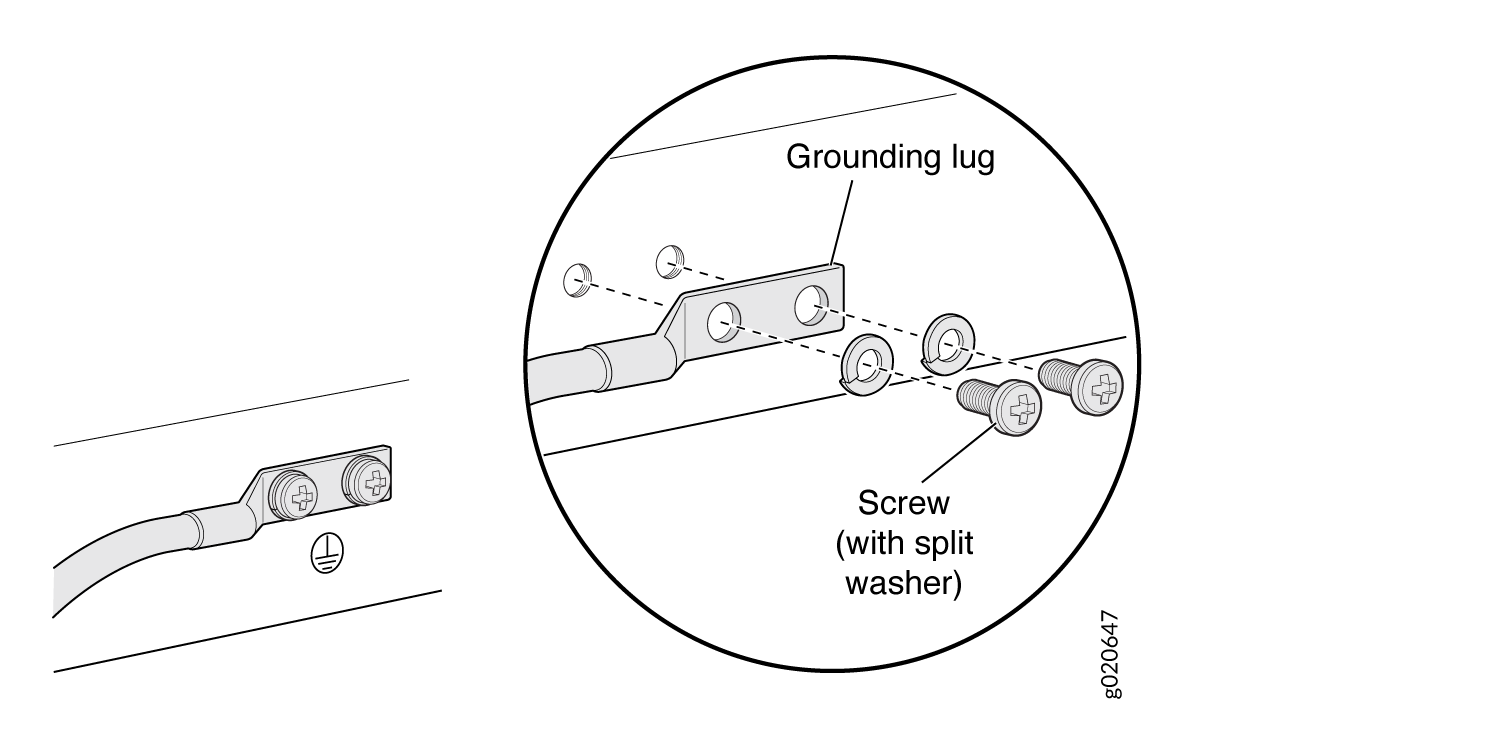

    Figura 2: Conexión de un cable de conexión a tierra a un conmutador Connecting a Grounding Cable to an EX Series Switch de la serie EX

  5. Asegure el cable de conexión a tierra hasta el terminal de conexión a tierra protectora con las arandelas y los tornillos.

  6. Vista del cable de conexión a tierra y asegúrese de que no toque ni bloquee el acceso a otros componentes del conmutador y que no se cubra donde las personas puedan viajar sobre él.

Consulte también

Conexión de alimentación de CA a un conmutador EX4300

Antes de comenzar a conectar la alimentación de CA a un conmutador EX4300:

  • Asegúrese de que ha tomado las precauciones necesarias para evitar daños en la descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de haber conectado el chasis del dispositivo al suelo terrestre.

    PRECAUCIÓN:

    Antes de conectar la alimentación al conmutador, un electricista con licencia debe conectar un cable al cable de conexión a tierra que suministra. Un cable con un cable conectado incorrectamente puede dañar el conmutador (por ejemplo, provocando un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar el funcionamiento adecuado, debe conectar el conmutador EX4300 al suelo terrestre antes de conectarlo a la alimentación. Para instalaciones que requieran un conductor de conexión a tierra independiente al chasis, utilice el terminal de conexión a tierra protectora en el chasis del conmutador para conectarse al suelo terrestre. Para obtener instrucciones sobre cómo conectar el suelo terrestre, consulte Conectar tierra terrestre a un conmutador de la serie EX. Un conmutador EX4300 obtiene conexión a tierra adicional cuando conecta la fuente de alimentación del conmutador a una toma de alimentación de CA con conexión a tierra mediante el cable de alimentación de CA adecuado para su ubicación geográfica (consulte Especificaciones del cable de alimentación de CA para un conmutador EX4300).

  • Instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre la instalación de una fuente de alimentación en un conmutador EX4300, consulte Instalación de una fuente de alimentación de CA en un conmutador EX4300.

Los conmutadores EX4300 admiten fuentes de alimentación de CA de 350 W, 715 W o 1100 W, según el modelo del conmutador. Después de instalar al menos una fuente de alimentación, puede conectar la alimentación al conmutador.

PRECAUCIÓN:

No mezclar:

  • Fuentes de alimentación AC y DC en el mismo chasis

  • Fuentes de alimentación con diferentes etiquetas de flujo de aire (AIR IN (AFI) y AIR OUT (AFO)) en el mismo chasis.

  • Módulos de ventilador con diferentes etiquetas de flujo de aire (AIR IN (AFI) y AIR OUT (AFO)) en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes etiquetas de flujo de aire (AIR IN (AFI) y AIR OUT (AFO)) en el mismo chasis.

Asegúrese de tener las siguientes piezas y herramientas disponibles:

  • Un cable de alimentación adecuado para su ubicación geográfica (proporcionado)

Nota:

Cada fuente de alimentación debe estar conectada a una toma de fuente de alimentación exclusiva.

Para conectar la alimentación de CA a un conmutador EX4300:

  1. Conecte la correa de conexión a tierra a su muñeca sin sistema y a un punto ESD del sitio.
    Nota:

    Las ranuras de alimentación se encuentran en el extremo derecho del panel trasero en conmutadores de 24 y 48 puertos, y en el extremo izquierdo en conmutadores de 32 puertos. La Figura 3 muestra cómo conectar un cable de alimentación de CA a una fuente de alimentación ac instalada en conmutadores EX4300 de 24 o 48 puertos. El procedimiento es el mismo para conmutadores EX4300 de 32 puertos.
  2. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis y que los pestillos estén seguros. Si solo hay una fuente de alimentación instalada, asegúrese de que se instala un panel de cubierta sobre la segunda ranura de alimentación.
  3. Localice el cable de alimentación y el retén del cable de alimentación suministrados con el conmutador; los cables tienen enchufes adecuados para su ubicación geográfica. Consulte Especificaciones del cable de alimentación ac para un conmutador EX4300.
  4. Empuje el extremo de la tira de retención en el agujero junto a la entrada en la placa frontal de la fuente de alimentación hasta que encaje en su lugar. Asegúrese de que el lazo de la tira de retención se dirija hacia el cable de alimentación.
  5. Presione la pestaña pequeña de la tira de retención para aflojar el lazo. Deslice el lazo hasta que tenga suficiente espacio para insertar el acoplador del cable de alimentación en la entrada.
  6. Inserte el acoplador del cable de alimentación firmemente en la entrada.
  7. Deslice el lazo hacia la fuente de alimentación hasta que se ajuste a la base del acoplador.
  8. Presione la pestaña del bucle y dibuje el bucle en un círculo ajustado (consulte la Figura 3).

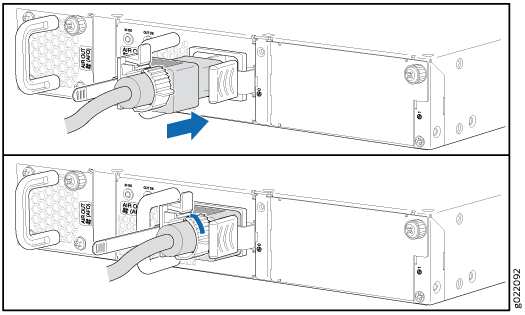

    Figura 3: Conexión de un cable de alimentación de CA a una fuente de alimentación de CA en un conmutador Connecting an AC Power Cord to an AC Power Supply in an EX4300 Switch EX4300
  9. Si el tomacorriente de fuente de alimentación ac tiene un conmutador de alimentación, ajuste el conmutador a la posición OFF (O).
  10. Inserte el cable de alimentación en una toma de fuente de alimentación ac.
  11. Si la toma de fuente de alimentación de CA tiene un conmutador de alimentación, establezca el conmutador en la posición ON (|).
  12. Verifique que los indicadores LED DE ACEPTAR Y ACEPTAR DE IN en cada fuente de alimentación estén iluminados en verde.

    Si el LED OUT OK está iluminado de color ámbar, quite la alimentación de la fuente de alimentación y reemplace la fuente de alimentación (consulte Extracción de una fuente de alimentación ac de un conmutador EX4300). No quite la fuente de alimentación hasta que tenga lista una fuente de alimentación de reemplazo: las fuentes de alimentación o un panel de cubierta deben instalarse en el conmutador para garantizar el flujo de aire adecuado.

    PRECAUCIÓN:

    Recomendamos que instale una fuente de alimentación de reemplazo o un panel de cubierta en la ranura de alimentación vacía para evitar el sobrecalentado del chasis y la acumulación de polvo.

Consulte también

Conexión de alimentación de CC a un conmutador EX4300

Antes de comenzar a conectar la alimentación de CC a un conmutador EX4300:

  • Asegúrese de que ha tomado las precauciones necesarias para evitar daños en la descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de haber conectado el chasis del conmutador al suelo terrestre.

    PRECAUCIÓN:

    Asegúrese de instalar primero el módulo de fuente de alimentación e instalar el cable de entrada de CC antes de cerrar el interruptor de entrada ON.
    PRECAUCIÓN:

    Antes de conectar la alimentación al dispositivo, un electricista con licencia debe conectar un cable a los cables de conexión a tierra y alimentación que suministre. Un cable con un cable conectado incorrectamente puede dañar el dispositivo (por ejemplo, provocando un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar el funcionamiento adecuado, debe conectar el chasis al suelo terrestre antes de conectarlo a la alimentación. Para instalaciones que requieran un conductor de conexión a tierra independiente al chasis, utilice el terminal de conexión a tierra protectora en el chasis del conmutador para conectarse al suelo terrestre. Para obtener instrucciones sobre cómo conectar el suelo terrestre, consulte Conectar tierra terrestre a un conmutador de la serie EX.

  • Instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación de CC en un conmutador EX4300, consulte Instalación de una fuente de alimentación de CC en un conmutador EX4300.

Asegúrese de tener las siguientes piezas y herramientas disponibles:

  • Cables de fuente de alimentación DC (14-16 AWG) con cable de anillo (Molex 190700067 o equivalente) (no proporcionado)

  • Phillips (+) destornillador, número 2 (no incluido)

  • Multímetro (no proporcionado)

  • Un cable de conexión a tierra por cable de 14-10 AWG (2,5-6 mm²), un cable de conexión a tierra con cable mínimo de 90°C, o uno permitido por el código local, con un Panduit LCD10-10A-L o un cable de conexión a tierra equivalente (no incluido)

  • Dos tornillos de 10-32 x .25 in. con arandela de bloqueo dividido n.º 10 (no proporcionada)

  • Dos arandelas planas n.º 10 (no proporcionadas)

Los conmutadores EX4300 se pueden configurar con hasta dos fuentes de alimentación de CC. Después de instalar al menos una fuente de alimentación, puede conectar la alimentación al conmutador.

PRECAUCIÓN:

No mezclar:

  • Fuentes de alimentación AC y DC en el mismo chasis

  • Fuentes de alimentación con diferentes etiquetas de flujo de aire (AIR IN (AFI) y AIR OUT (AFO)) en el mismo chasis.

  • Módulos de ventilador con diferentes etiquetas de flujo de aire (AIR IN (AFI) y AIR OUT (AFO)) en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes etiquetas de flujo de aire (AIR IN (AFI) y AIR OUT (AFO)) en el mismo chasis.

Para conectar la alimentación de CC a un conmutador EX4300:

  1. Conecte la correa de conexión a tierra a su muñeca sin sistema y a un punto ESD del sitio.
    Nota:

    Las ranuras de alimentación se encuentran en el extremo derecho del panel trasero en conmutadores de 24 y 48 puertos, y en el extremo izquierdo en conmutadores de 32 puertos. En la Figura 5 se muestra cómo proteger las colas de anillo a los terminales de la fuente de alimentación de CC instalada en conmutadores EX4300 de 24 o 48 puertos. El procedimiento es el mismo para conmutadores EX4300 de 32 puertos.
  2. Verifique que los cables de alimentación de CC estén etiquetados correctamente antes de hacer conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta al suelo del chasis en la planta de baterías, puede utilizar un multímetro para comprobar la resistencia de los cables DC –48V y RTN al suelo del chasis:

    • El cable con muy baja resistencia (que indica un circuito cerrado) al suelo del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC V+ (retorno).

    • El cable con una resistencia muy alta (que indica un circuito abierto) al suelo del chasis es negativo (–) y se instalará en el terminal de entrada de alimentación de CC V- (entrada).

    PRECAUCIÓN:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No hay codificación de color estándar para cables de alimentación de CC. La codificación de color utilizada por la fuente de alimentación de CC externa en su sitio determina el código de color para los cables de alimentación que se conectan a los terminales de entrada de alimentación de CC en cada fuente de alimentación.
  3. Instale aislamiento de tubo termocontracción alrededor de los cables de alimentación.

    Para instalar tubos termocontratráctiles:

    1. Deslice el tubo sobre la parte del cable donde está conectado al barril de cable. Asegúrese de que el tubo cubra el extremo del cable y el barril del cable conectado a él.

    2. Reduzca el tubo con una pistola térmica. Asegúrese de calentar todos los lados de la tubería de manera uniforme para que se encoja alrededor del cable fuertemente.

    En la Figura 4 se muestran los pasos para instalar tubos termocontratibles.

    Nota:

    No sobrecalentar la tubería.
    Figura 4: Cómo instalar tubos termocontratibles How to Install Heat-Shrink Tubing
  4. Asegúrese de que el disyuntor de entrada esté abierto para que el voltaje a través de los cables de fuente de alimentación de CC sea de 0 V y que los cables de cable no se activen mientras se conecta la alimentación de CC.
    Nota:

    Los terminales V+ se denominan terminales +RTN y V: se conocen como –48 V en advertencia de secuencia de cableado de alimentación de CC y pautas de seguridad eléctrica de alimentación de CC.
  5. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis.
  6. Quite la cubierta del bloque terminal. La cubierta del bloque terminal es un pedazo de plástico transparente que se ajusta a su lugar sobre el bloque terminal.
  7. Retire los tornillos de los terminales con el destornillador. Guarde los tornillos.
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del conmutador ni a las cortinas donde las personas puedan viajar con ellos.
    Nota:

    La fuente de alimentación de CC tiene cinco terminales, dos terminales positivos etiquetados como V+ y dos terminales negativos etiquetados como V–, para conectar la fuente de alimentación a una fuente de alimentación de CC dedicada mediante el uso de los cables de fuente de alimentación de CC etiquetados como positivos (+) y negativos (–), y un terminal para conectar la fuente de alimentación al suelo terrestre (ver figura 5). Los terminales V+ se evitan internamente juntos, al igual que los terminales V- para proporcionar rutas de corriente paralelas.
  8. Conecte un extremo del cable de conexión a tierra a un suelo de tierra adecuado, como el bastidor en el que está montado el conmutador.
  9. Coloque el cable de conexión a tierra conectado al cable de conexión a tierra sobre el terminal de tierra. El terminal de tierra protectora en un conmutador EX4300, montado en cuatro postes de un bastidor, es accesible solo a través de la ranura del soporte de montaje en el lado izquierdo. Si no puede acceder al terminal de conexión a tierra protectora, puede conectar el cable de conexión a tierra al terminal de tierra en la fuente de alimentación de CC.
  10. Asegure el cable de conexión a tierra hasta el terminal de conexión a tierra protectora con las arandelas y los tornillos.
  11. Vista del cable de conexión a tierra y asegúrese de que no toque ni bloquee el acceso a otros componentes del conmutador.
    Advertencia:

    Asegúrese de que el cable no se coloque sobre el lugar en el que las personas puedan pasar por encima.
  12. Conecte cada fuente de alimentación a la fuente de alimentación. Asegure los cables de fuente de alimentación a las fuentes de alimentación mediante el tornillo de los cables de anillo conectados a los cables a los terminales adecuados mediante el uso del tornillo desde los terminales (ver figura 5).

    • Para conectar una fuente de alimentación a una fuente de alimentación:

      1. Asegure el anillo del cable de fuente de alimentación de CC positivo (+) a uno de los + terminales de la fuente de alimentación de CC.

      2. Asegure el anillo del cable de fuente de alimentación dc negativo (–) al terminal adyacente al + terminal al que se conectó en la fuente de alimentación de CC.

      3. Conecte el cable de tierra al suelo si el conmutador no está en un bastidor conectado a tierra. El terminal de tierra protectora en un conmutador EX4300, montado en cuatro postes de un bastidor, es accesible solo a través de la ranura del soporte de montaje en el lado izquierdo. Si no puede acceder al terminal de conexión a tierra protectora, puede conectar el cable de conexión a tierra al terminal de tierra en la fuente de alimentación de CC.

      4. Apriete los tornillos en los terminales de alimentación hasta que se ajusten con el destornillador. No apriete excesivamente: aplique entre 5 lb-in (0,56 Nm) y 6 lb-in (0,68 Nm) de par de torsión a los tornillos.

      Si tiene una segunda fuente de alimentación instalada, conéctese de la misma manera que hizo la primera.

    • Para conectar una fuente de alimentación a dos fuentes de alimentación:

      1. Asegure el anillo del cable de fuente de alimentación de CC positivo (+) desde la primera fuente de alimentación de CC hasta un terminal + en la fuente de alimentación.

      2. Proteja el anillo del cable de fuente de alimentación de CC negativo (–) desde la primera fuente de alimentación de CC hasta el terminal adyacente al terminal + de la fuente de alimentación de CC a la que conectó el cable de anillo del cable de fuente de alimentación de CC positivo (+) desde la primera fuente de alimentación de CC.

      3. Asegure el anillo del cable de fuente de alimentación de CC positivo (+) desde la segunda fuente de alimentación de CC hasta el otro + terminal de la fuente de alimentación.

      4. Proteja el anillo del cable de fuente de alimentación de CC negativo (–) desde la segunda fuente de alimentación de CC hasta el terminal adyacente al terminal + de la fuente de alimentación de CC a la que conectó el cable de anillo del cable de fuente de alimentación de CC positivo (+) desde la segunda fuente de alimentación de CC.

      5. Conecte el cable de tierra al suelo si el conmutador no está en un bastidor conectado a tierra. El terminal de tierra protectora en un conmutador EX4300, montado en cuatro postes de un bastidor, es accesible solo a través de la ranura del soporte de montaje en el lado izquierdo. Si no puede acceder al terminal de conexión a tierra protectora, puede conectar el cable de conexión a tierra al terminal de tierra en la fuente de alimentación de CC.

      6. Apriete los tornillos en los terminales de alimentación de ambas fuentes de alimentación hasta que se ajusten con el destornillador. No apretar excesivamente: aplique entre 8 lb-in. (0,9 Nm) y 9 lb-in. (1,02 Nm) de par a los tornillos.

      Si tiene una segunda fuente de alimentación instalada, conéctese de la misma manera que hizo la primera.

    Figura 5: Protección de las aletas de anillo a los terminales de la fuente de alimentación Securing Ring Lugs to the Terminals on the DC Power Supply de CC
  13. Reemplace la cubierta del bloque terminal.
  14. Cierre el disyuntor de entrada.
  15. Verifique que los indicadores LED DE IN OK y OUT OK de la fuente de alimentación estén encendidos en verde y estén encendidos de manera constante.

Consulte también
