Conecte el EX4100 a la alimentación

Conecte tierra a un conmutador EX4100

Para garantizar un funcionamiento adecuado y cumplir con los requisitos de interferencia electromagnética (EMI), debe conectar los modelos de conmutador EX4100 a tierra antes de conectar la alimentación al conmutador. Debe utilizar el terminal de protección de conexión a tierra del chasis del conmutador para conectar el conmutador a tierra.

Debe instalar los conmutadores EX4100 en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté correctamente conectado a tierra. Los conmutadores EX4100 tienen un terminal de conexión a tierra de protección de dos orificios en el panel trasero del chasis. En cualquier circunstancia, utilice esta conexión a tierra para conectar a tierra el chasis. En el caso de los sistemas alimentados por CA, también debe utilizar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de dos orificios de la lengüeta de conexión a tierra. Este sistema probado cumple o supera todos los requisitos reglamentarios de EMC aplicables con el terminal de conexión a tierra de protección de dos orificios.

PRECAUCIÓN:

Asegúrese de que un electricista autorizado haya conectado la lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta mal conectada puede dañar el interruptor.

Antes de conectar a tierra a un conmutador EX4100, asegúrese de tener disponibles las piezas y herramientas enumeradas en la tabla 1 :

de artículos

Tabla 1: Piezas necesarias para conectar un conmutador EX4100 a tierra
Descripción de	los modelos de conmutadores
Ubicación del terminal de puesta a tierra	Todos los conmutadores EX4100 y EX4100-F	Panel trasero del chasis
Requisitos del cable de conexión a tierra	Todos los conmutadores EX4100	8 AWG (8 mm²), cable mínimo de 90° C o según lo permita el código local, no incluido
Especificaciones de la lengüeta de conexión a tierra	Todos los conmutadores EX4100	Panduit LCD8-14A-L o equivalente, no incluido
Tornillos para asegurar la lengüeta de conexión a tierra	Todos los conmutadores EX4100	Dos tornillos M5X10mm con arandela, que se pueden pedir por separado
Herramientas necesarias	Todos los conmutadores EX4100	Destornillador Phillips número 2 (+): no incluido Correa de conexión a tierra de descarga electrostática (ESD), no incluida

Para conectar a tierra el conmutador EX4100 a una referencia de tierra adecuada:

Conecte un extremo del cable de conexión a tierra adecuada, como el bastidor en el que está montado el conmutador.
Coloque la lengüeta de conexión a tierra conectada al cable de conexión a tierra sobre el terminal de conexión a tierra protectora en el panel trasero (consulte la Figura 1).

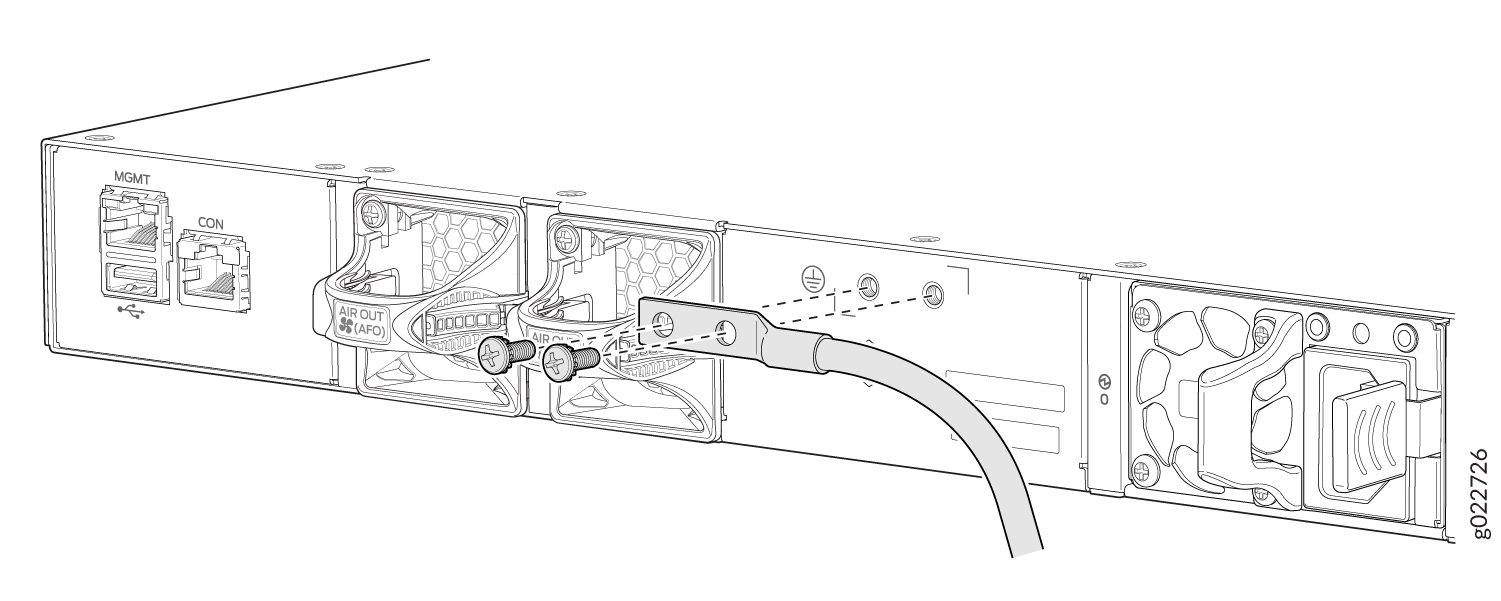

Figura 1: Conecte un cable de conexión a tierra a un conmutador EX4100-24P, EX4100-24T, EX4100-48P, EX4100-48T, EX4100-24MP y EX4100-48MP
Asegure la lengüeta de conexión a tierra al terminal de conexión a tierra de protección con los tornillos.
Asegure el cable de conexión a tierra y asegúrese de que no toque ni bloquee el acceso a otros componentes del conmutador.

Advertencia:
Asegúrese de que el cable no caiga donde las personas puedan tropezar con él.

Conecte la alimentación de CA a un conmutador EX4100

Antes de conectar la alimentación de CA, asegúrese de tener a mano las siguientes piezas y herramientas:

Un cable de alimentación adecuado para su ubicación geográfica
Un clip de retención del cable de alimentación (provisto con el conmutador)

Asegúrese de haber conectado el chasis del dispositivo a tierra. Los cables de alimentación de CA también proporcionan conexión a tierra adicional cuando conecta la fuente de alimentación del conmutador a una toma de corriente de CA con conexión a tierra mediante el cable de alimentación de CA adecuado para su ubicación geográfica (consulte Especificaciones del cable de alimentación de CA).

PRECAUCIÓN:

En el caso de las instalaciones que requieren un conductor de conexión a tierra independiente al chasis, pídale a un electricista autorizado que complete esta conexión antes de conectar el conmutador a la alimentación. Para obtener instrucciones sobre cómo conectar tierra a tierra, consulte Conectar tierra a tierra a un conmutador EX4100.

La fuente de alimentación se instala en la ranura de la fuente de alimentación en el panel posterior del conmutador.

Para conectar alimentación de CA al conmutador:

En el panel trasero del conmutador, empuje el extremo de la tira de retención del cable de alimentación en la ranura situada encima de la entrada del cable de alimentación hasta que la tira encaje en su sitio. Asegúrese de que el bucle de la tira de retención esté orientado hacia el cable de alimentación (consulte la Figura 2).

El clip de retención del cable de alimentación se extiende fuera del chasis 3 pulg. (7,62 cm).
Presione la lengüeta pequeña de la tira de retención para aflojar el bucle. Deslice el lazo hasta que tenga suficiente espacio para insertar el acoplador del cable de alimentación en la entrada del cable de alimentación.
Busque el cable o los cables de alimentación suministrados con el conmutador. Los cables tienen enchufes apropiados para su ubicación geográfica. Vea la Figura 3.

Advertencia:
Asegúrese de que el cable de alimentación no bloquee el acceso a los componentes del interruptor y de que esté asegurado para evitar que las personas tropiecen con él.
Inserte firmemente el acoplador del cable de alimentación en la entrada del cable de alimentación (consulte la Figura 3).
Deslice el lazo hacia la fuente de alimentación hasta que quede ajustado contra la base del acoplador.
Presiona la lengüeta del lazo y dibuja el lazo en un círculo apretado.
Si la toma de corriente de CA tiene un interruptor de encendido, colóquelo en la posición APAGADO (0).
Inserte el enchufe del cable de alimentación en una toma de corriente de CA.
Si la toma de corriente de CA tiene un interruptor de encendido, colóquelo en la posición ON (|).

Figura 2: Conexión de un clip de retención de cable de alimentación de CA a la entrada del cable de alimentación de CA en un conmutador Connecting an AC Power Cord Retainer Clip to the AC Power Cord Inlet on an EX4100 Switch

EX4100

Figura 3: Conexión de un cable de alimentación de CA a la entrada del cable de alimentación de CA de un conmutador Connecting an AC Power Cord to the AC Power Cord Inlet of an EX4100 Switch

EX4100

Conecte la alimentación de CC a un conmutador EX4100

Antes de comenzar a conectar la alimentación de CC al conmutador, asegúrese de haber conectado a tierra al chasis del conmutador.

PRECAUCIÓN:

Para cumplir con los requisitos de interferencia electromagnética (EMI) y garantizar un funcionamiento adecuado, debe conectar el interruptor a tierra antes de conectarlo a la alimentación. Para instalaciones que requieren un conductor de conexión a tierra independiente al chasis, use el terminal de puesta a tierra de protección en el chasis del interruptor para conectarse a tierra. Para obtener instrucciones sobre cómo conectar tierra a tierra, consulte Conectar tierra a tierra a un conmutador EX4100.

Nota:

Debe conectar a tierra los sistemas de CC. Recomendamos la conexión a tierra para sistemas de CA.

Asegúrese de haber tomado las precauciones necesarias para evitar daños por descargas electrostáticas (ESD) (consulte Prevención de daños por descargas electrostáticas).

Antes de conectar la alimentación, instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación de CC en un conmutador EX4100, consulte Instalación de una fuente de alimentación de CC en un conmutador EX4100.

Asegúrese de tener a mano las siguientes piezas y herramientas:

Cables de fuente de alimentación de CC (14–16 AWG) (no incluidos)
Conector de terminal (proporcionado)
Destornillador Phillips (+), número 2 (no incluido)
Destornillador plano (-) (no incluido)

La fuente de alimentación se instala en la ranura de la fuente de alimentación del panel posterior.

Advertencia:

Los conmutadores alimentados por corriente continua están diseñados para instalarse únicamente en un lugar de acceso restringido.

Para conectar la alimentación de CC al conmutador:

Asegúrese de que el disyuntor de entrada esté abierto para que los cables no se activen mientras conecta la corriente continua.

Nota:
La entrada de alimentación de CC en el conmutador tiene dos terminales etiquetados como + y – y tiene un terminal para conectarse a tierra.

Nota:
El terminal + se denomina +RTN y el terminal – se denomina –48 V en la advertencia de secuencia de cableado de corriente continua y en las pautas de seguridad eléctrica de corriente continua.
Use el destornillador para aflojar los tornillos del conector del terminal.
Pele 0,25 pulgadas (6,35 mm) del aislante de un extremo del cable de alimentación. Conecte los dos cables a los pines del cable.
Asegure las clavijas del cable a los terminales apropiados en el conector del terminal con los tornillos del conector del terminal (consulte la Figura 4).

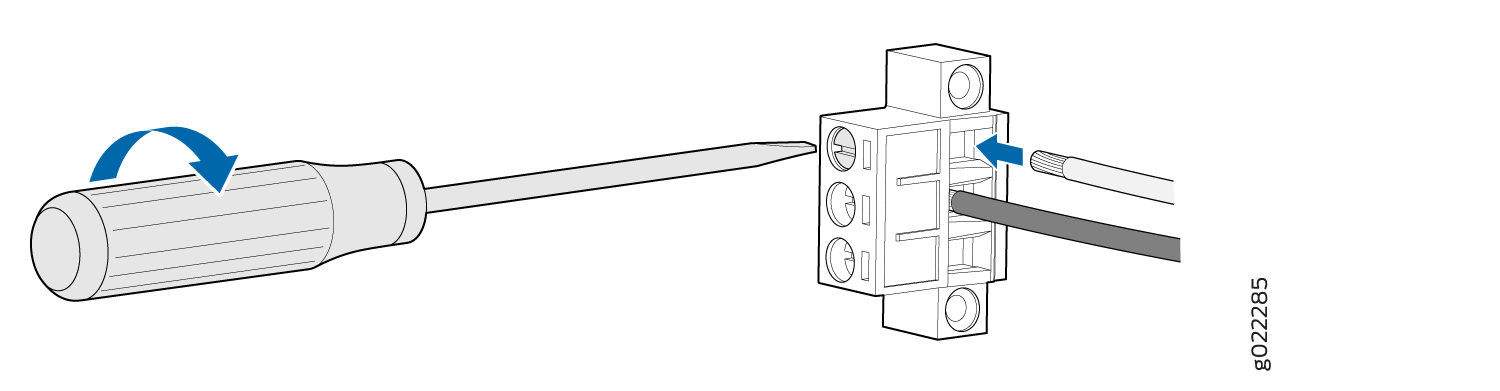

Figura 4: Fijación de clavijas de cable a los terminales del conector de terminales
- Para conectar las clavijas del cable a los terminales apropiados en el conector del terminal:
  1. Conecte el pin del cable positivo (+) al terminal + del conector del terminal.
  2. Conecte el pin del cable negativo (–) al terminal – del conector del terminal.
  3. Asegúrese de que los pines estén completamente insertados en el conector del terminal.
  4. Use el destornillador para apretar cada tornillo en el conector del terminal hasta que quede ajustado. No apriete demasiado. Aplique 4.5 lb-in. (0,51 Nm) de par a los tornillos.
Inserte el conector del terminal (con el cable de alimentación conectado) en la toma de la fuente de alimentación del conmutador y fíjelo apretando los dos tornillos a cada lado del conector del terminal (consulte la Figura 5).

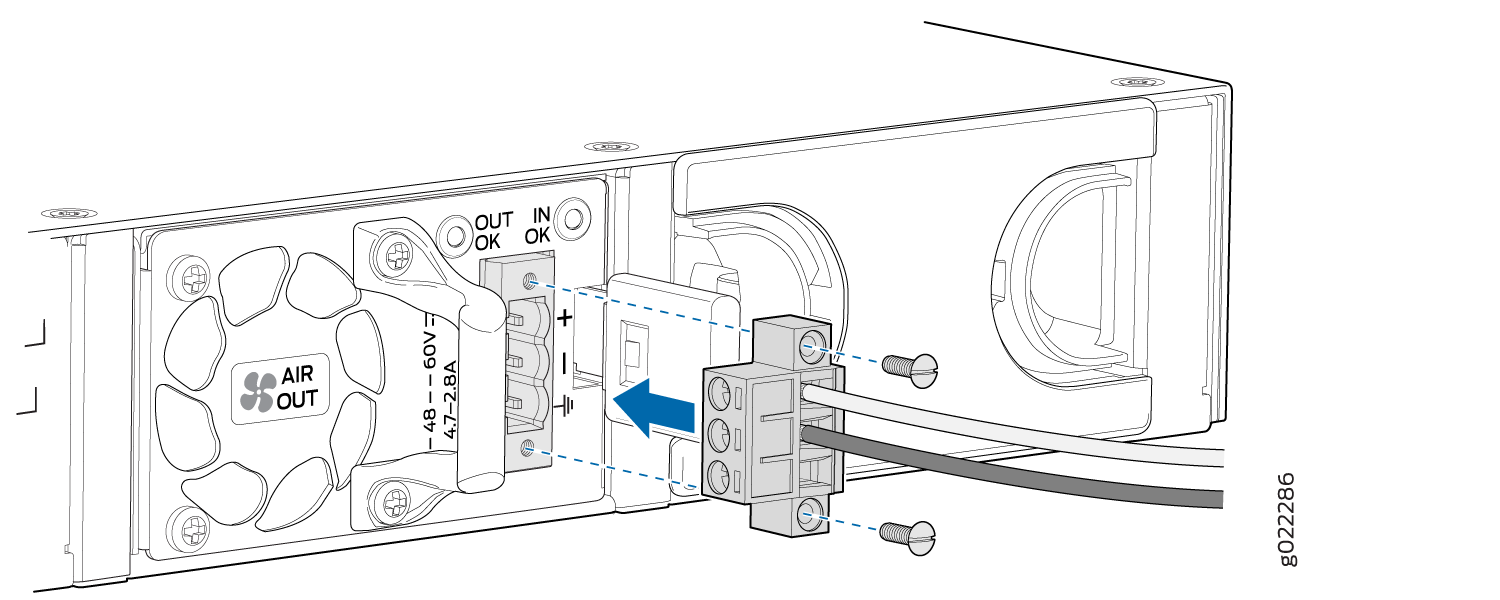

Figura 5: Fijación del conector del terminal a la entrada de alimentación de CC

Nota:
Para suministrar suficiente energía, termine el cableado de entrada de CC en una fuente de CC de instalación que sea capaz de suministrar un mínimo de 7,5 A a –48 VCC.
Conecte el otro extremo del cable de alimentación a la fuente de alimentación.
Cierre el disyuntor de entrada.
Verifique que los LED IN OK y OUT OK estén encendidos en verde y encendidos de manera constante.
