Routing Director 구현

Routing Director를 구현하는 데 필요한 리소스를 결정하려면 Routing Director 기본 인프라의 기본 사항을 이해해야 합니다.

Routing Director는 API를 통해 서로 상호 작용하고 Kubernetes 클러스터의 컨테이너 내에서 실행되는 마이크로 서비스 모음입니다. Kubernetes 클러스터는 컨테이너화된 애플리케이션을 실행하는 노드 또는 가상 머신(VM) 집합입니다.

Kubernetes 클러스터는 하나 이상의 기본 노드와 작업자 노드로 구성됩니다.

  • 컨트롤 플레인(기본) 노드 - 기본 노드는 Kubernetes 컨트롤 플레인 기능을 수행합니다.

  • 컴퓨팅(작업자) 노드 - 작업자 노드는 Pod를 실행할 리소스를 제공합니다. 작업자 노드에는 컨트롤 플레인 기능이 없습니다.

두 가지 유형의 노드는 별도로 배포하거나 동일한 VM에 공동 배치할 수 있습니다. 두 역할에 필요한 구성 요소가 동일한 노드에 설치된 경우 단일 노드는 기본 및 작업자로 모두 작동할 수 있습니다.

Routing Director에서 기본 노드는 기본적으로 작업자 노드로도 작동합니다.

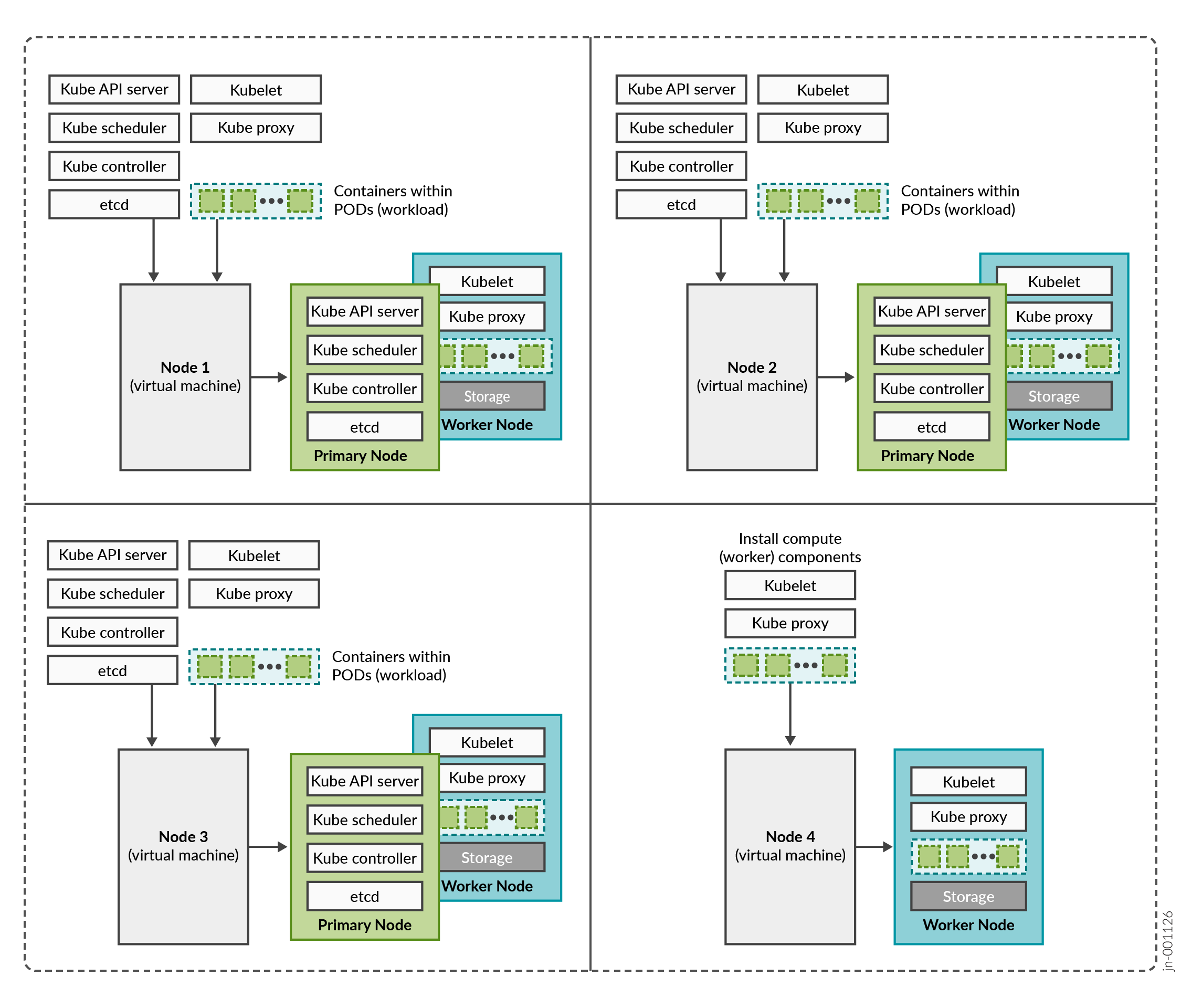

그림 1: Kubernetes 클러스터 노드 및 역할 Kubernetes Cluster Nodes and Roles

다음 클러스터 매개 변수를 결정하려면 의도한 시스템의 용량(관리할 디바이스 수, 사용 사례 등), 필요한 가용성 수준 및 예상되는 시스템 성능을 고려해야 합니다.

  • 클러스터의 총 노드 수
  • 각 노드의 리소스 양(CPU, 메모리 및 디스크 공간)
  • 기본 및 작업자 노드로 작동하는 노드 수

각 노드의 리소스 양은 이 가이드의 뒷부분에서 Routing Director 시스템 요구 사항에 설명되어 있습니다.

Routing Director 구현

Routing Director는 하나 이상의 기본 노드와 하나 이상의 작업자 노드로 구성된 Kubernetes 클러스터 위에서 구현됩니다. Routing Director는 멀티노드 클러스터로 구현됩니다. 기능 클러스터에는 최소 3개의 기본 노드와 작업자 노드로 작동하는 노드가 필요합니다.

이 구현은 성능을 향상시킬 뿐만 아니라 클러스터 내에서 고가용성을 허용합니다.

  • 컨트롤 플레인 고가용성 - 기본 노드와 작업자 노드 모두로 작동하는 3개의 노드는 필요한 컨트롤 플레인 중복을 제공합니다. 우리는 3개 이상의 기본 노드를 지원하지 않습니다.

  • 워크로드 고가용성 - 워크로드 고가용성 및 워크로드 성능을 위해서는 둘 이상의 작업자가 있어야 합니다. Routing Director에서 기본 노드와 작업자 노드 모두로 작동하는 3개의 노드는 필요한 워크로드 고가용성을 제공합니다. 클러스터에 4개의 노드가 포함된 경우 네 번째 노드는 작업자 전용 노드로 작동하여 추가 워크로드 고가용성을 제공합니다.

  • 스토리지 고가용성 - 스토리지 고가용성을 위해 모든 노드는 Ceph 스토리지를 제공합니다.

3개의 노드가 기본 및 작업자 노드로 작동하고 하나의 노드가 작업자 전용 노드로 작동하는 4노드 클러스터가 권장되고 지원되는 구현입니다.

그러나 3노드 클러스터에 Routing Director를 배포할 수도 있습니다. 설치 프로세스는 하드웨어 리소스 요구 사항을 구성하는 경우를 제외하고는 4노드 클러스터의 설치 프로세스와 동일합니다.

참고:

이 문서의 나머지 부분에서는 4노드 클러스터 설치 및 구성에 중점을 둡니다. 3노드 클러스터 구성의 차이점은 해당 설치 단계에서 명시적으로 언급됩니다.

클러스터 노드 및 서버 고가용성

Routing Director 배포 클러스터는 단일 노드에 장애가 발생하고 노드 간 최대 왕복 지연 시간이 25ms 미만인 경우에도 계속 작동합니다.

서버가 실패할 때 클러스터가 계속 작동하도록 하려면 네 개의 서버에 클러스터를 구현합니다. 서버와 노드 고가용성을 모두 유지하기 위한 권장 구현이 그림 2에 나와 있습니다. 이렇게 하면 서버 중 하나에 장애가 발생하더라도 클러스터가 계속 작동할 수 있습니다.

그림 2: 서버 및 노드 고가용성 Network topology diagram with four hypervisor servers hosting virtual machines, connected via ens160 interfaces. Displays IPv4 and IPv6 addresses, centralized network element with routing address, and client device using Ansible Automation.

이 예에서 10.1.2.7은 GUI의 VIP 주소이며 10.1.2.0/24 네트워크에 있습니다. 10.1.2.0/24 네트워크에서 로컬로 10.1.2.7에 도달할 수 있습니다. 네트워크 주소 변환(NAT)을 사용하여 외부 IP 주소를 10.1.2.7로 변환함으로써 외부적으로 10.1.2.7에 도달할 수도 있습니다.

이 그림은 클러스터 노드와 VIP 주소가 모두 동일한 서브넷에 있는 4노드 클러스터를 보여줍니다. 클러스터에는 3개의 노드가 있을 수 있으며 노드와 VIP 주소도 서로 다른 서브넷에 위치할 수 있습니다.
