QFX5210 전원 시스템

QFX5210 AC 전원 공급 장치

QFX5210의 두 전원 공급 장치는 핫 탈착 및 핫 삽입이 가능한 FRU(Field-Replaceable Unit)입니다. 전원 공급 장치는 공장에서 스위치에 설치됩니다. 스위치의 전원을 끄거나 스위칭 기능을 중단하지 않고 관리 패널에서 교체용 전원 공급 장치를 설치할 수 있습니다. QFX5210 AC 전원 공급장치의 예는 그림 1 과 그림 2 를 참조하십시오.

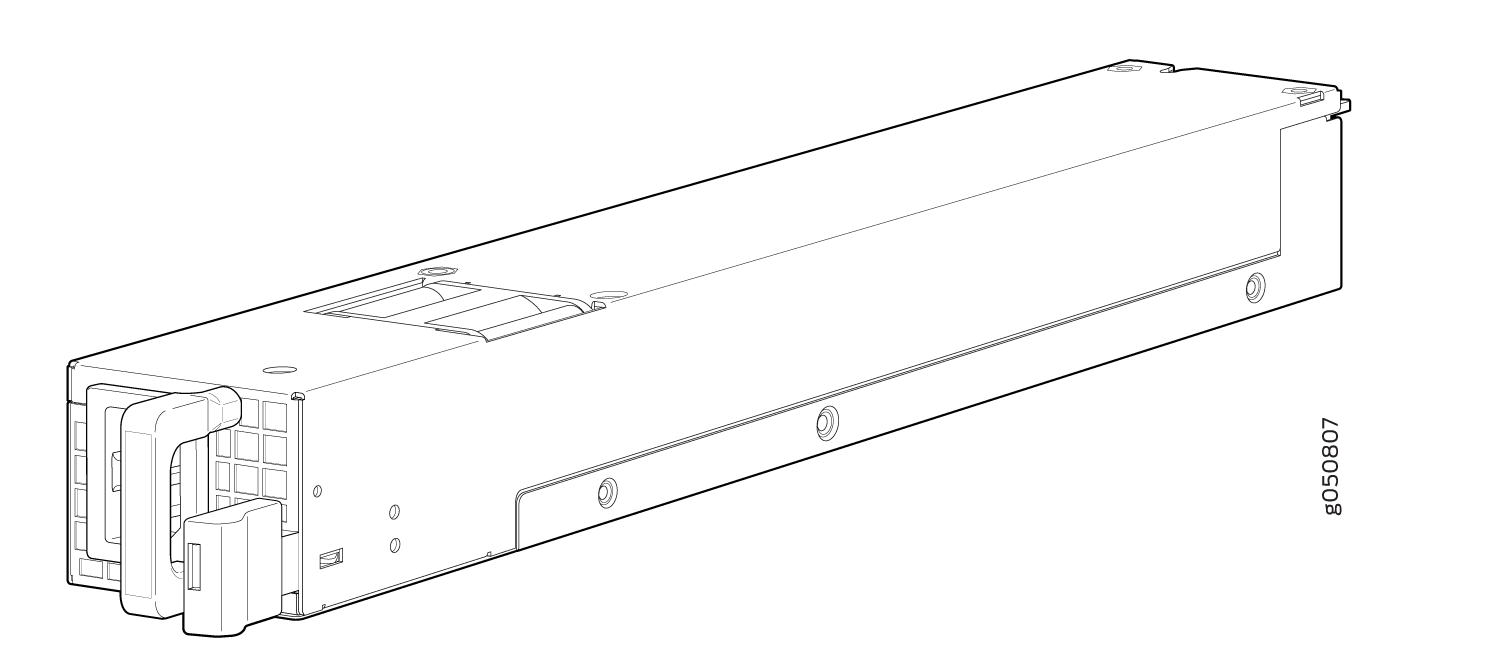

그림 1: QFX5210 AC 전원 공급장치 Technical line drawing of a modular hot-swappable power supply unit with handle and ventilation openings.

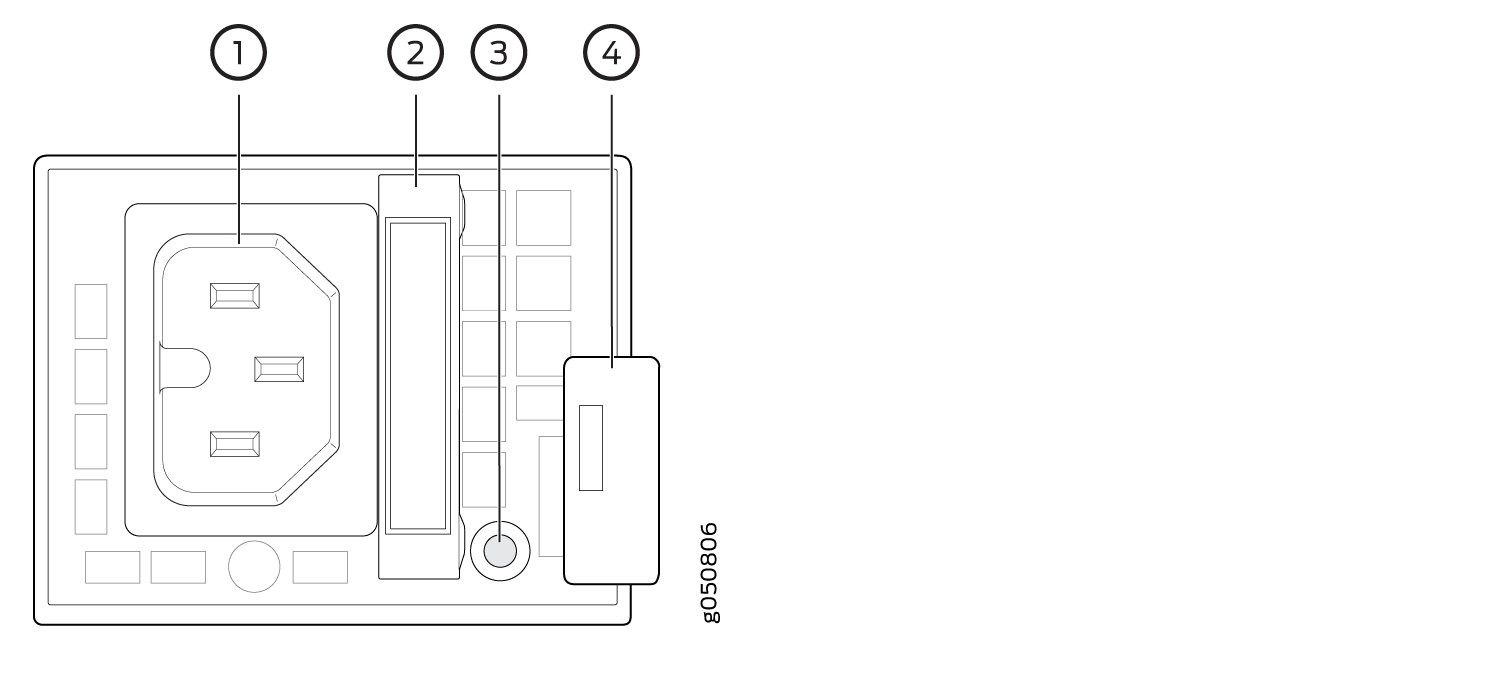

그림 2: QFX5210 디바이스의 AC 전원 공급장치 면판 Diagram of an electrical component with labeled parts: Power socket, fuse, switch, and indicator light. Part of a power distribution system.
1
—

AC 기기 인렛
3
—

결함 LED
2
—

핸들
4
—

이젝터 레버

각 1100W 전원 공급 장치에는 단일 AC 입력이 있습니다. 대기 전압이 12VDC인 12VDC 출력. 각 전원 공급 장치는 장치의 모든 구성 요소에 충분한 전력을 공급합니다. 이러한 중복 구성을 2N 중복이라고 합니다. 2N 이중 전원 시스템은 전원 공급 장치에 장애가 발생하거나 제거되더라도 중단 없이 전기 부하를 전달합니다.

각 전원 공급장치 모듈에는 디바이스 냉각을 지원하는 내부 팬이 있습니다. 전원 공급장치의 공기 흐름은 팬의 공기 흐름과 일치해야 합니다. 전원 공급 장치와 팬은 각 공기 흐름에 대해 색상으로 구분됩니다. 표 1 은 다양한 전원 공급 장치와 해당 공기 흐름 방향을 보여줍니다.

표 1: QFX5210 AC 전원 공급장치의 에어플로우 방향

제품 번호

에어플로우 방향

전원 공급 장치 핸들 색상

JPSU-1100W-AC-AFI

FRU-포트

주니퍼 아즈ール 블루

JPSU-1100W-AC-AFO

포트-FRU

주니퍼 골드

전기 부상을 방지하려면 AC 전원을 QFX5210에 연결 또는 DC 전원을 QFX5210에 연결의 지침을 주의 깊게 따르십시오.

주의:

다른 공기 흐름이나 다른 와트를 가진 전원 공급 장치를 혼합하지 마십시오.tage. 시스템은 다른 공기 흐름 또는 와트를 갖는 전원 공급 장치가 섀시에 삽입될 때 알람을 발생시킵니다.

또한보십시오

QFX5210 AC 전원 사양

표 2 에는 QFX5210의 AC 전원 사양이 나와 있습니다.

표 2: QFX5210 AC 전원 사양

항목

사양

AC 입력 전압

작동 범위:

  • 90/264VAC

AC 입력 라인 주파수

50–60Hz

최대 AC 입력 정격 전류

  • 100VAC에서 12A

  • 240VAC에서 6A

일반적인 전력 소비

357W

최대 전력 소비

655W
참고: 최대 전력 소비는 SR 옵틱을 사용하여 40°C 주변 온도에서, IMIX 트래픽을 사용하여 100% 부하에서 측정됩니다. 일반적인 전력 소비는 DAC의 경우 25°C 주변 온도에서, 트랜시버를 제외한 IMIX 트래픽의 경우 50% 부하에서 측정됩니다.

또한보십시오

유형 C15 커플러가 있는 AC 전원 코드 사양

분리 가능한 AC 전원 코드는 주문의 일부로 포함하는 경우 섀시와 함께 배송됩니다. 일부 국가별 플러그는 예비 주문으로만 제공됩니다. 커플러는 IEC(International Electrotechnical Commission) 표준 60320에 설명된 유형 C15입니다. 전원 코드의 플러그 끝은 지리적 위치에 대한 표준인 전원 콘센트에 맞습니다.

참고:

북미에서 AC 전원 코드의 길이는 NEC(National Electrical Code) 섹션 400-8(NFPA 75, 5-2.2) 및 210-52와 CEC(Canadian Electrical Code) 섹션 4-010(3)을 준수하기 위해 길이가 약 4.5미터(4.5피트)를 초과해서는 안 됩니다. QFX 시리즈 스위치용으로 주문할 수 있는 코드는 이 지침을 준수합니다.

표 3 에는 각 국가 또는 지역에 대해 제공되는 AC 전원 코드 사양이 나와 있습니다.

표 3: AC 전원 코드 사양

국가/지역

전기 사양

플러그 표준

주니퍼 모델 번호

예비 주니퍼 모델 번호

그래픽

아르헨티나

250VAC, 10A, 50Hz

IRAM 2073 유형 RA/3

–

CBL-PWR-C15M-HITEMP-AR

호주

250VAC, 10A, 50Hz

- AS/NZS 3112-2000 유형 SAA/3

CG_CBL-C15-02-AU

CBL-PWR-C15M-HITEMP-AU

브라질

250VAC, 10A, 50Hz

NBR 14136 유형 BR/3

–

CBL-PWR-C15M-HITEMP-BR

중국

250VAC, 10A, 50Hz

GB 2099/GB 1002 유형 PRC/3

CG_CBL-C15-02-CH

CBL-PWR-C15M-HITEMP-CH

유럽(이탈리아, 스위스, 영국 제외)

250VAC, 10A, 50Hz

CEE (7) VII 유형 VIIG

CG_CBL-C15-02-EU

CBL-PWR-C15M-HITEMP-EU

유럽(이탈리아, 스위스, 영국 제외)

250VAC, 10A, 50Hz

유럽 패치 코드 - 직선, C15 플러그(EN 60320) - C14 커넥터(EN 60320)-

CBL-PWR-C15-C14-EU



이탈리아

250VAC, 10A, 50Hz

CEI 23-16 유형 I/3G

CG_CBL-C15-02-IT-CH

CBL-PWR-C15M-HITEMP-IT

일본

125VAC, 15A, 50Hz

JIS 8303 유형 498GJ

CG_CBL-C15-02-JP

CBL-PWR-C15M-HITEMP-JP

북미

125VAC, 15A, 50Hz

NEMA 5-15 유형 498G

CG_CBL-C15-02-US

CBL-PWR-C15M-HITEMP-US

북미

125VAC, 15A, 50Hz

미국 패치 코드 - 직선, C15 플러그(EN 60320) - C14 커넥터(EN 60320)

CBL-PWR-C15-C14-US

CBL-PWR-C15M-HITEMP-US



남아프리카 공화국 및 인도

250VAC, 10A, 50Hz

SABS 164/1:1992 유형 ZA/3

–

CBL-PWR-C15M-히템프-SA

대한민국 및 유럽 일부 일부

250VAC, 10A, 50Hz

CEE(7) VII 유형 VIIG

–

CBL-PWR-C15M-HITEMP-KR

스위스

250VAC, 10A, 50Hz

SEV 1011/6534-2 유형 12G

CG_CBL-C15-02-SZ

CBL-PWR-C15M-HITEMP-SZ

영국

250VAC, 10A, 50Hz

BS 1363/A 유형 BS89/13

CG_CBL-C15-02-영국

CBL-PWR-C15M-HITEMP-영국

또한보십시오

QFX5210 DC 전원 공급 장치

QFX5210 스위치의 DC 전원 공급 장치 2개는 핫 탈착 및 핫 삽입이 가능한 FRU(Field-Replaceable Unit)입니다. 스위치의 전원을 끄거나 스위칭 기능을 중단하지 않고도 전원 공급 장치를 설치할 수 있습니다.

QFX5210 스위치의 DC 전원 공급 장치 2개( 그림 3 및 그림 4 참조)는 핫 탈착 및 핫 삽입이 가능한 FRU(Field-Replaceable Unit)입니다. 스위치의 전원을 끄거나 스위칭 기능을 중단하지 않고도 전원 공급 장치를 설치할 수 있습니다.

QFX5210의 DC 전원 공급 장치는 1100W이며 전력 복원력을 위한 이중 피드가 있습니다.

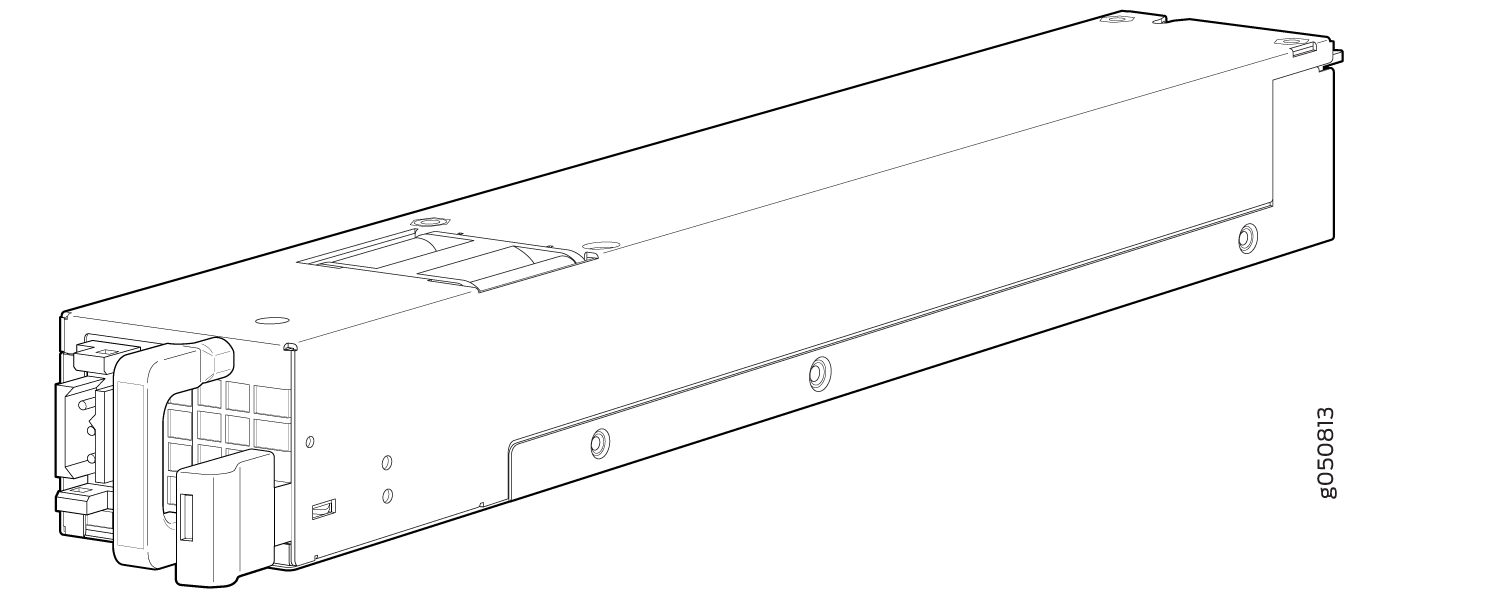

그림 3: QFX5210 DC 전원 공급장치 Technical line drawing of a modular power supply unit with connectors for electrical connections and a handle for insertion or removal.
그림 4: QFX5210 디바이스의 DC 전원 공급장치 면판 DC Power Supply Faceplate in QFX5210 Devices
1
—

터미널 블록
3
—

결함LED
2
—

핸들
4
—

이젝터 레버

전기 부상을 방지하려면 QFX5210 전원 공급 장치 유지 관리의 지침을 주의 깊게 따르십시오.

또한보십시오

QFX5210 DC 전원 사양

표 4 에는 QFX5210 DC 전원 사양이 설명되어 있습니다.

표 4: QFX5210 DC 전원 사양

항목

명세서

DC 입력 전압

  • 정격 작동 전압: -48VDC - -60VDC

  • 작동 전압 범위: -40VDC - -72VDC

DC 입력 정격 전류

최대 25A

일반적인 전력 소비

383와트

최대 전력 소비

696와트
참고: 최대 전력 소비는 SR 옵틱을 사용하여 40°C 주변 온도에서, IMIX 트래픽을 사용하여 100% 부하에서 측정됩니다. 일반적인 전력 소비는 DAC의 경우 25°C 주변 온도에서, 트랜시버를 제외한 IMIX 트래픽의 경우 50% 부하에서 측정됩니다.

또한보십시오

QFX5210 전원 공급장치 LED

QFX5210 전원 공급 장치에는 전원 상태를 나타내는 단일 이중 색상 LED 표시기가 있습니다. 그림 5 는 전원 공급장치의 LED 위치를 보여주며, 표 5 는 LED 동작에 대한 설명을 제공합니다.

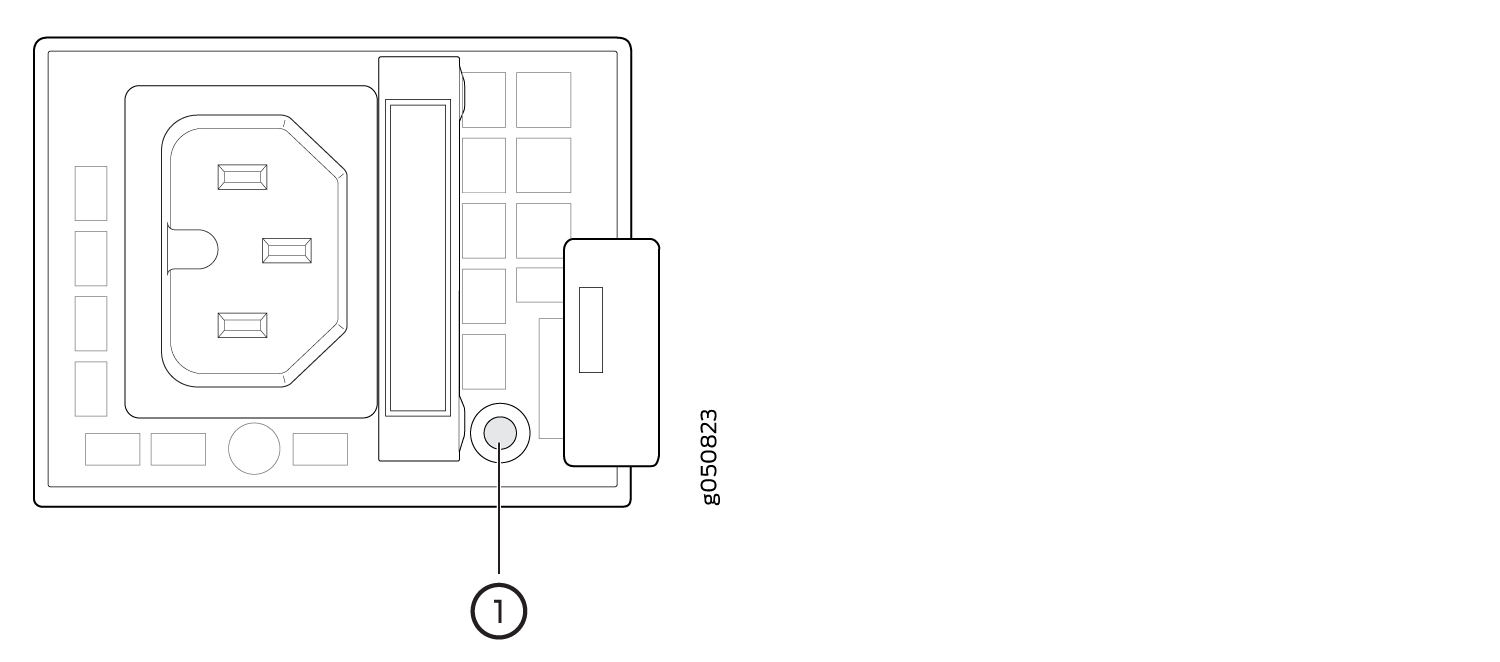

그림 5: 전원 공급장치 LED Power socket panel with three-pronged socket, switch, and circular element labeled 1. Part number 8050823.
1
—

AC 전원 공급장치 LED
표 5: 전원 공급장치 LED

색상

상태

설명

불 없음

꺼짐

모든 전원 공급 장치가 전원에서 분리되거나 어느 전원 공급 장치에도 전원이 들어오지 않습니다.

녹색

깜박임

AC 전원이 있습니다. 전원 공급장치가 대기 모드입니다.

꾸준히 켜짐

DC 출력 전력이 존재합니다. 전원 공급장치가 올바르게 작동하고 있습니다.

빨간색과 번갈아 가며

전원 공급 장치에서 경고가 발생했습니다. 전원 공급장치를 모니터링하거나 교체합니다.

빨간색

깜박임

전원 공급에 장애가 발생했습니다. 가능한 한 빨리 전원 공급 장치를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 전원 공급 장치를 교체할 준비가 될 때까지 섀시에 설치된 상태로 두십시오.

녹색과 번갈아 가며

전원 공급 장치에서 경고가 발생했습니다. 전원 공급장치를 모니터링하거나 교체합니다.

또한보십시오

QFX5210 DC 전원 공급장치 LED

그림 6 은 QFX5210 DC 전원 공급장치의 전원 LED 위치를 보여줍니다.

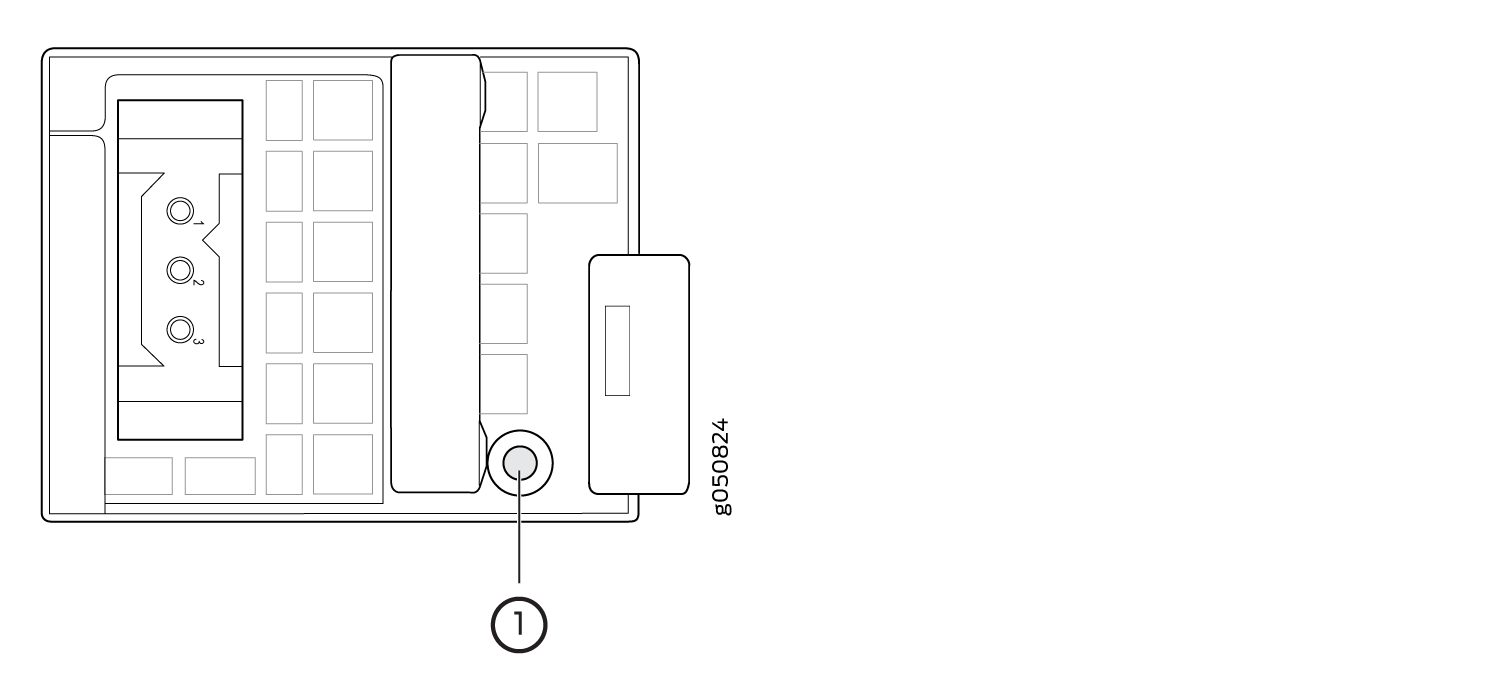

그림 6: QFX5210의 DC 전원 공급장치 면판 Technical diagram of a communication device with a handset, keypad, connector labeled 1, and pins labeled 1, 2, 3.
1
—

전원 LED
주의:

V+ 단자는 V- 단자와 마찬가지로 내부적으로 함께 션트됩니다. 동일한 극성 단자를 동일한 소스에서 함께 배선하여 더 높은 전력 섀시에 추가 전류 경로를 제공할 수 있습니다. 터미널을 다른 소스에 연결하지 마십시오.
표 6: QFX5210의 DC 전원 공급장치 LED

색상

상태

설명

불 없음

꺼짐

전원 공급장치가 전원에서 분리되었거나 전원 공급장치로 들어오지 않습니다.

파란색

깜박임

PSU가 대기 모드입니다. 전원은 +5V에서 전원 공급 장치로 들어오고 있습니다.

꾸준히 켜짐

전원 공급장치가 올바르게 전원을 전송하고 있습니다.

빨간색/파란색이 번갈아 가며

깜박임

전원 공급 장치 경고. 로그에서 관련 메시지를 확인합니다.

빨간색

꾸준히 켜짐

전원 공급 장치에서 오류가 감지되었습니다. 가능한 한 빨리 전원 공급 장치를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 전원 공급 장치를 교체할 준비가 될 때까지 섀시에 설치된 상태로 두십시오.

깜박임

하나의 전원 공급 장치가 DC 전원을 수신하고 있습니다. 다른 전원 공급 장치에는 전원이 공급되지 않습니다. 장애가 발생한 전원 공급 장치를 확인합니다.
