QFX5200 포장 풀기 및 장착

QFX5200 포장 풀기

QFX5200 스위치 섀시는 하드웨어 구성 요소를 수용하는 견고한 판금 구조입니다. QFX5200은 폼 포장재로 고정된 판지 상자에 담겨 배송됩니다. 상자에는 액세서리 상자와 빠른 시작 지침도 포함되어 있습니다.

주의:

QFX5200은 배송 상자 내부에서 최대한의 보호를 받습니다. 설치를 시작할 준비가 될 때까지 스위치의 포장을 풀지 마십시오.

QFX5200의 포장을 풀려면:

  1. 배송 상자를 설치 장소와 가능한 한 가깝지만 시스템 구성 요소를 제거할 수 있는 충분한 공간이 있는 스테이징 영역으로 옮기십시오.
  2. 화살표가 위를 향하도록 상자를 배치합니다.
  3. 배송 상자의 상단 덮개를 엽니다.
  4. 액세서리 상자를 제거하고 상자에 포함된 인벤토리와 내용물을 확인합니다. 표 1 에는 QFX5200과 함께 제공되는 구성 요소의 인벤토리가 나와 있습니다.
  5. 스위치를 제자리에 고정하고 있는 포장재를 당겨 빼냅니다.
  6. 수신된 섀시 구성 요소를 확인합니다.

    • 전원 공급장치 2개

    • QFX5200-32C 또는 QFX5200-32C-L용 팬 모듈 5개 및 QFX5200-48Y용 팬 모듈 6개

  7. 나중에 스위치를 이동하거나 배송해야 할 경우를 대비하여 배송 상자와 포장재를 보관하십시오.
표 1: QFX5200 디바이스와 함께 제공되는 구성 요소 인벤토리

구성 요소

수량

5개 또는 6개의 팬 모듈과 2개의 전원 공급 장치가 있는 섀시

1

팬 모듈

5(QFX5200-32C 또는 QFX5200-32C-L)

6(QFX5200-48Y)

전원 공급장치

2

QFX5200-32C 또는 QFX5200-32C-L용 랙 마운트 키트 - JNP-4PST-RMK-1U-E(부분 툴리스 RMK)

JNP-4PST-RMK-1U-E 랙 마운트 키트는 다음 부품으로 구성됩니다.

  • 전면 및 후면 장착 레일 한 쌍

  • 한 쌍의 장착 브래킷

  • 플랫 헤드 M4 x 6mm Phillips 나사 16개

예비 랙 마운트 키트 주문 번호:

  • JNP-4PST-RMK-1U-E

  • EX-4PST-RMK

1

QFX5200-48Y용 랙 마운트 키트

  • 전면 장착 브래킷

  • 후면 장착 브래킷

  • 일자 나사(십자, M4 x 6mm)

  • 와셔 헤드 나사

예비 랙 마운트 키트의 주문 번호는 QFX520048Y-RMKT입니다.

1

  • 2

  • 2

  • 20

  • 2

랙 마운트 조립 도면

1

지리적 위치에 적합한 플러그가 있는 전원 코드

2

설명서 로드맵 카드

1

품질 보증

1
참고:
DB-9 어댑터와 함께 RJ-45 콘솔 케이블은 더 이상 디바이스 패키지의 일부로 포함되지 않습니다. 본체 케이블과 어댑터가 디바이스 패키지에 포함되어 있지 않거나 다른 유형의 어댑터가 필요한 경우 다음을 별도로 주문할 수 있습니다.
  • RJ-45 - DB-9 어댑터(JNP-CBL-RJ45-DB9)
  • RJ-45 - USB-A 어댑터(JNP-CBL-RJ45-USBA)
  • RJ-45 - USB-C 어댑터(JNP-CBL-RJ45-USBC)

RJ-45-USB-A 또는 RJ-45-USB-C 어댑터를 사용하려면 PC에 X64(64비트) VCP(가상 COM 포트) 드라이버가 설치되어 있어야 합니다. 드라이버를 다운로드하려면 https://ftdichip.com/drivers/vcp-drivers/ 참조하십시오.

업데이트 기본 설치 데이터

주의:

설치 기반에 추가 또는 변경이 발생하거나 설치 기반이 이동되는 경우 설치 기본 데이터를 업데이트하십시오. 주니퍼 네트웍스는 정확한 설치 기반 데이터가 없는 제품에 대한 하드웨어 교체 SLA를 충족하지 못한 것에 대해 책임을 지지 않습니다.

https://supportportal.juniper.net/s/CreateCase 에서 설치 기반을 업데이트합니다.

랙 또는 캐비닛에 QFX5200 장착

모든 QFX5200 스위치를 4포스트 19인치에 장착할 수 있습니다. 스위치와 함께 제공된 장착 키트를 사용하는 랙 또는 캐비닛.

이 항목의 나머지 부분에서는 "랙" 을 사용하여 "랙 또는 캐비닛"을 의미합니다. 전면 및 후면 랙 레일의 간격은 23.5인치 사이여야 합니다. (59.7cm) 및 30.6인치 (77.7cm) 앞뒤로.

이 주제는 다음에 대해 설명합니다.

랙 설치를 시작하기 전에

랙 또는 캐비닛에 QFX5200 스위치를 장착하기 전에 다음을 수행합니다.

  1. 정 전기 방전(ESD) 손상을 방지하는 방법을 이해해야 합니다. 정 전기 방전 손상 방지를 참조하십시오.
  2. 사이트가 QFX5200 사이트 준비 체크리스트에 설명된 요구 사항을 충족하는지 확인합니다.
  3. 랙을 영구적인 위치에 놓고 공기 흐름과 유지 관리를 위한 적절한 여유 공간을 확보하고 건물 구조에 고정합니다.
  4. 특히 QFX5200 설치 안전 지침에 주의를 기울여 일반 사이트 지침을 읽으십시오.
  5. 배송 상자에서 스위치를 꺼냅니다( QFX5200 포장 풀기 참조).
  6. 스위치를 랙에 장착하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.

    • ESD 접지 스트랩(제공되지 않음).

    • 랙 마운트 키트(제공).

    • 장착 나사에 적합한 드라이버(제공되지 않음).

    • 지리적 위치에 적합한 플러그가 있는 전원 코드 2개(제공).

    • RJ-45 케이블 및 RJ-45 - DB-9 시리얼 포트 어댑터(제공되지 않음).

    • 직렬 포트가 있는 PC 노트북과 같은 관리 호스트(제공되지 않음).

    참고:
    DB-9 어댑터와 함께 RJ-45 콘솔 케이블은 더 이상 디바이스 패키지의 일부로 포함되지 않습니다. 본체 케이블과 어댑터가 디바이스 패키지에 포함되어 있지 않거나 다른 유형의 어댑터가 필요한 경우 다음을 별도로 주문할 수 있습니다.
    • RJ-45 - DB-9 어댑터(JNP-CBL-RJ45-DB9)
    • RJ-45 - USB-A 어댑터(JNP-CBL-RJ45-USBA)
    • RJ-45 - USB-C 어댑터(JNP-CBL-RJ45-USBC)

    RJ-45-USB-A 또는 RJ-45-USB-C 어댑터를 사용하려면 PC에 X64(64비트) VCP(가상 COM 포트) 드라이버가 설치되어 있어야 합니다. 드라이버를 다운로드하려면 https://ftdichip.com/drivers/vcp-drivers/ 참조하십시오.

옵션 장비: 브래킷, 러그 및 와셔가 통합된 너트 3개가 있는 접지 케이블 키트.

경고:

QFX5200 스위치는 네 모서리 모두에서 지원되어야 합니다. 전면 브래킷만 사용하여 섀시를 장착하면 섀시가 손상되어 심각한 부상을 입을 수 있습니다.
주의:

모든 QFX5200 스위치는 설치에 두 명이 필요하며, 한 명은 스위치를 제자리에 들어 올리고 다른 한 명은 스위치를 랙에 부착해야 합니다. QFX5200 스위치를 설치하는 경우 60인치. (152.4cm) 스위치를 설치하기 전에 전원 공급 장치와 팬 모듈을 제거하여 무게를 최소화할 수 있습니다.
주의:

랙에 여러 스위치를 장착하는 경우 먼저 랙의 가장 낮은 위치에 스위치를 장착합니다. 나머지 스위치를 랙 하단에서 상단으로 장착하여 랙이 넘어질 위험을 최소화합니다.

EX-4PST-RMK 랙 마운트 키트를 사용하여 QFX5200-32C 또는 QFX5200-32C-L을 랙 또는 캐비닛에 마운트합니다

EX-4PST-RMK 랙 마운트 키트를 사용하여 QFX5200-32C 또는 QFX5200-32C-L을 랙의 4개 기둥에 장착하려면 다음을 수행합니다.

  1. ESD 접지 스트랩을 맨 손목과 사이트 ESD 지점에 부착합니다.
  2. 스위치의 FRU(Field Replaceable Unit) 끝을 랙의 전면에 배치할지 아니면 포트 끝을 배치할지 결정합니다. 구성 요소의 AIR IN 레이블이 콜드 통로 옆에 오고 구성 요소의 AIR OUT 레이블이 핫 통로 옆에 오도록 스위치를 배치합니다.

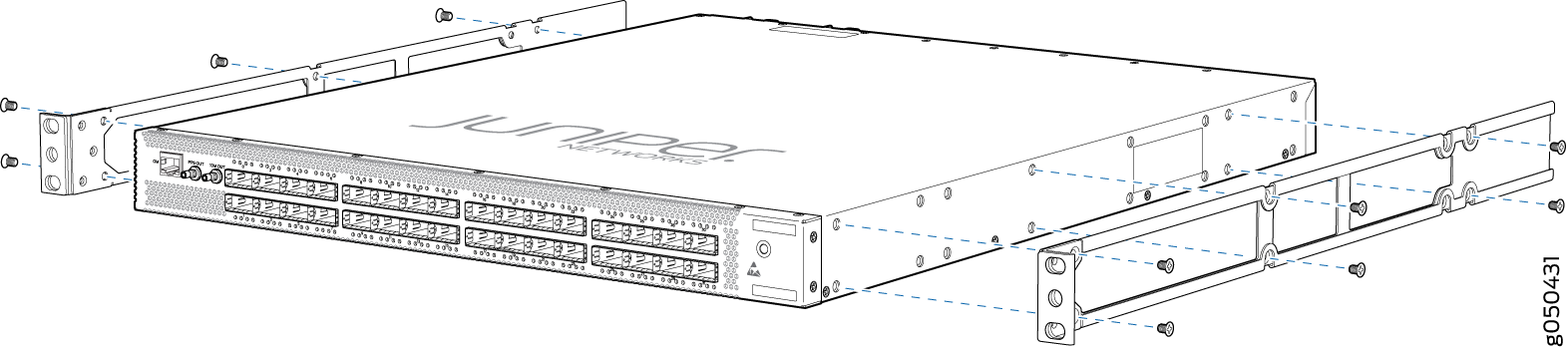

  3. 장착 레일의 구멍을 섀시 측면의 구멍에 맞춥니다. QFX5200-32C 또는 QFX5200-32C-L 스위치의 적절한 정렬을 보려면 그림 1을 참조하십시오.
    그림 1: QFX5200-32C 또는 QFX5200-32C-L Juniper Networks device with rack-mounting brackets and rails being attached for installation in a 19-inch equipment rack. 에 장착 레일 부착
  4. 장착 나사를 사용하여 장착 레일을 스위치에 부착합니다. 나사를 조입니다.
  5. 스위치의 반대쪽에서 3단계와 4단계를 반복합니다.
  6. 한 사람이 스위치의 양쪽을 잡고 들어 올린 다음 전면 브래킷이 랙 구멍에 정렬되도록 랙에 배치하도록 합니다.

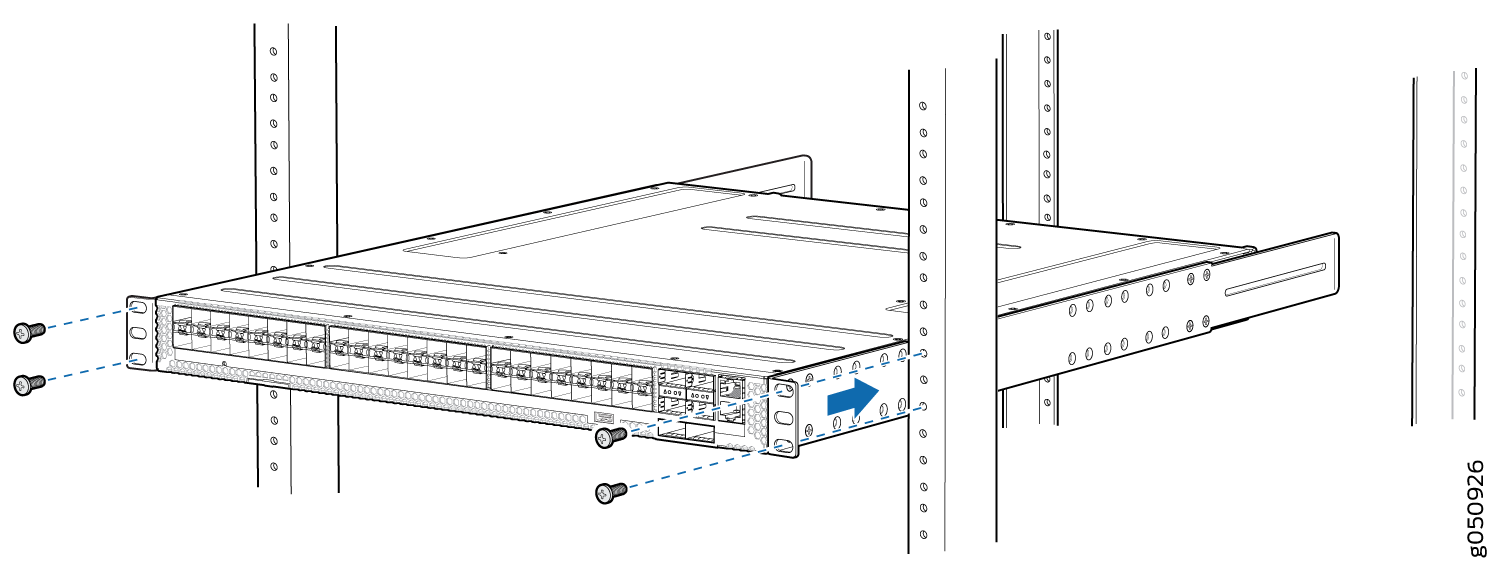

  7. 두 번째 사람이 4개의 장착 나사(랙에 필요한 경우 케이지 너트와 와셔)를 사용하여 스위치 전면을 랙에 고정하도록 합니다. 나사를 조입니다. 마운팅 레일과 블레이드를 QFX5200-32C 또는 QFX5200-32C-L에 연결하는 예는 그림 2를 참조하십시오.

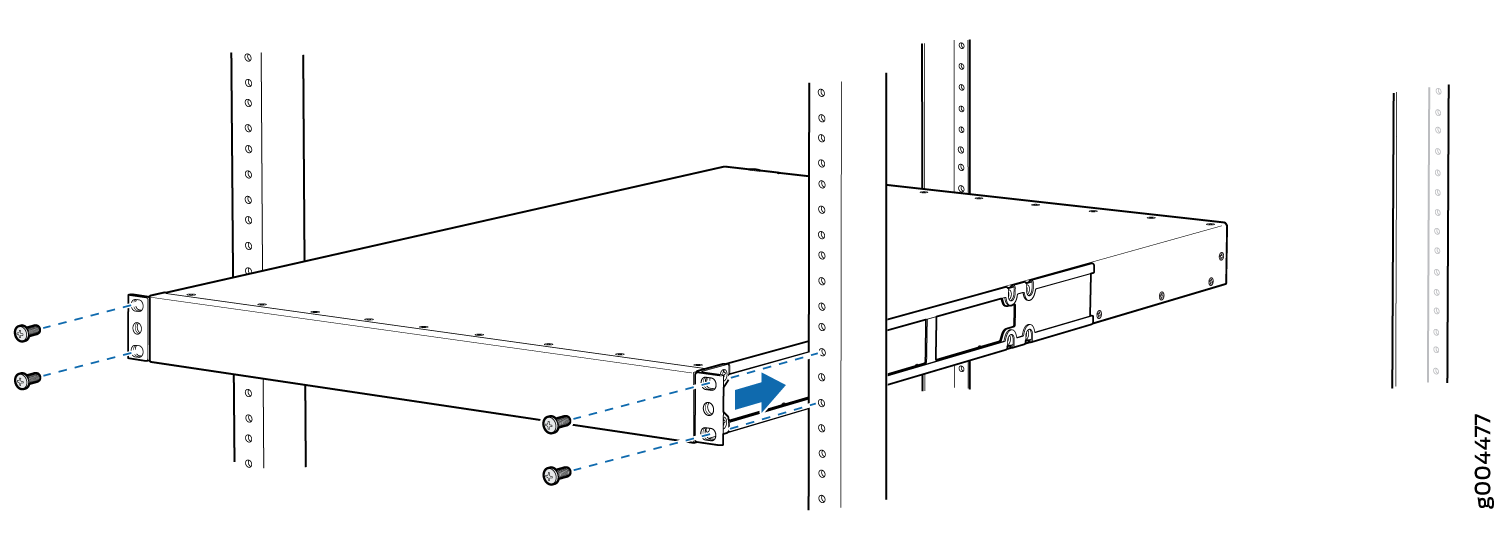

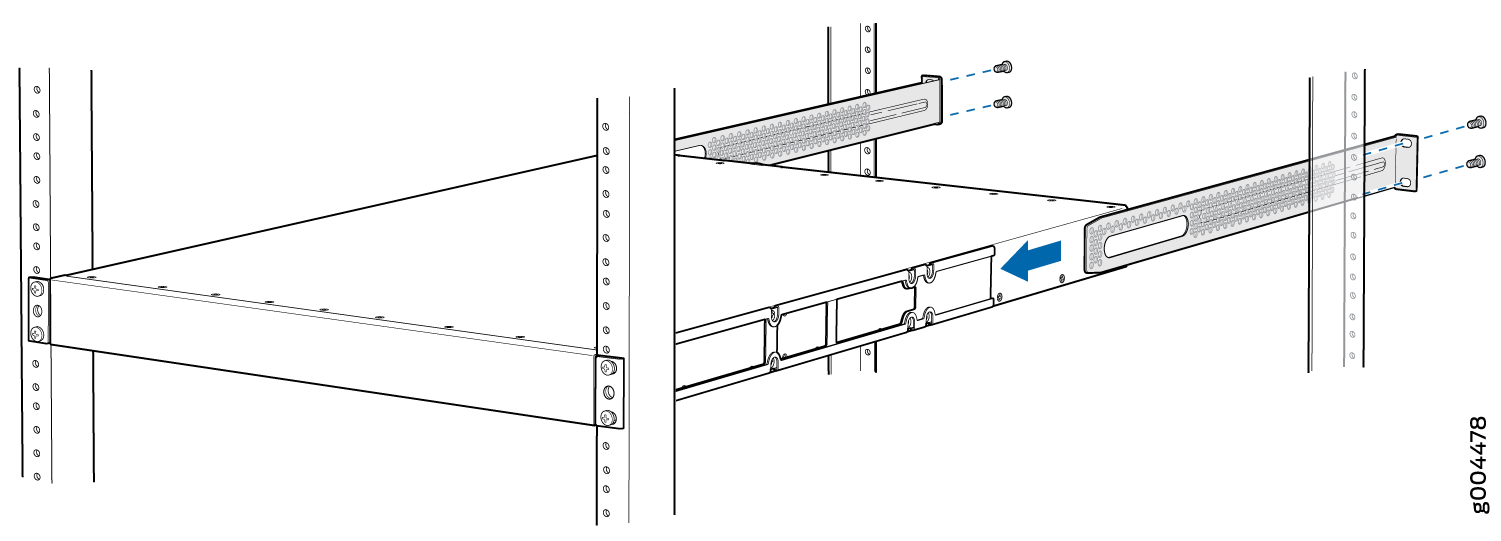

    그림 2: 랙에 QFX5200-32C 또는 QFX5200-32C-L 스위치 연결 Attach QFX5200-32C or QFX5200-32C-L Switch to Rack

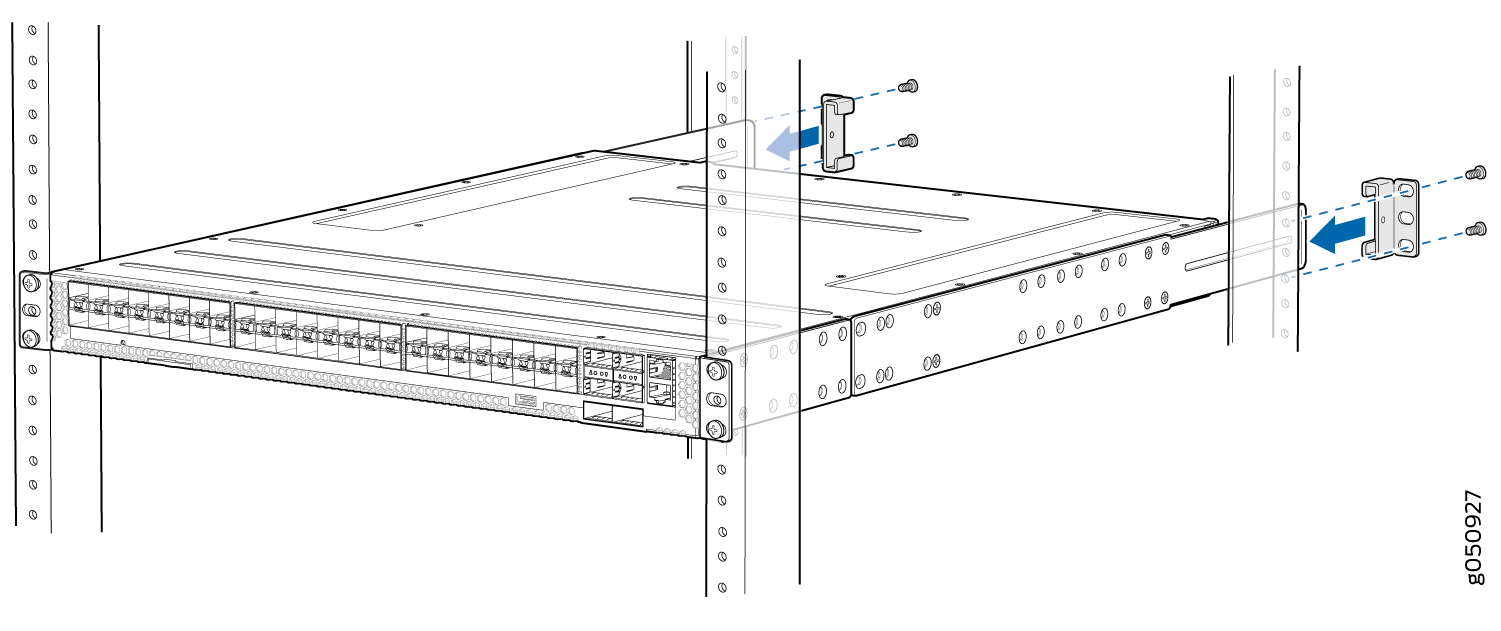

  8. 후면 장착 블레이드를 측면 장착 레일의 채널에 밀어 넣고 블레이드를 랙에 고정하면서 스위치를 계속 지지합니다. 4개의 장착 나사(랙에 필요한 경우 케이지 너트 및 와셔)를 사용하여 각 블레이드를 랙에 부착합니다. 나사를 조입니다. 그림 3을 참조하십시오.
    그림 3: 마운팅 블레이드를 마운팅 레일에 Slide Mounting Blade into Mounting Rail 밀어 넣습니다.
  9. 랙 전면의 모든 나사가 랙 후면의 나사와 정렬되었는지 확인하여 스위치 섀시가 수평인지 확인합니다.

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 랙 또는 캐비닛에 QFX5200-32C 또는 QFX5200-32C-L을 장착합니다

QFX5200-32C 또는 QFX5200-32C-L 스위치는 사각 구멍 또는 나사산 구멍 4포스트 19인치에 장착할 수 있습니다. JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하는 랙. 4포스트 설치는 네 모서리 모두에서 스위치를 고르게 지지합니다.

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 사각 구멍 랙에 디바이스를 마운트합니다

다음과 같은 도구와 부품을 사용할 수 있는지 확인합니다.

  • ESD 접지 스트랩—제공되지 않음.

  • 2번 십자(+) 드라이버 - 제공되지 않음

  • 랙 포스트에 부착되는 한 쌍의 전면 및 후면 장착 레일 - 랙 마운트 키트와 함께 제공

  • 한 쌍의 장착 브래킷과 16개의 플랫 헤드 M4 x 6mm 십자 나사. 이 브래킷은 랙 마운트 키트와 함께 제공되는 사전 설치되지 않은 경우 디바이스에 부착됩니다

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 랙의 4개 기둥에 디바이스를 마운트하려면 다음을 수행합니다.

  1. ESD 접지 스트랩을 맨 손목에 감싸서 고정하고 스트랩의 다른 쪽 끝을 디바이스의 ESD 지점에 연결합니다.
  2. 장착 레일을 조립합니다.

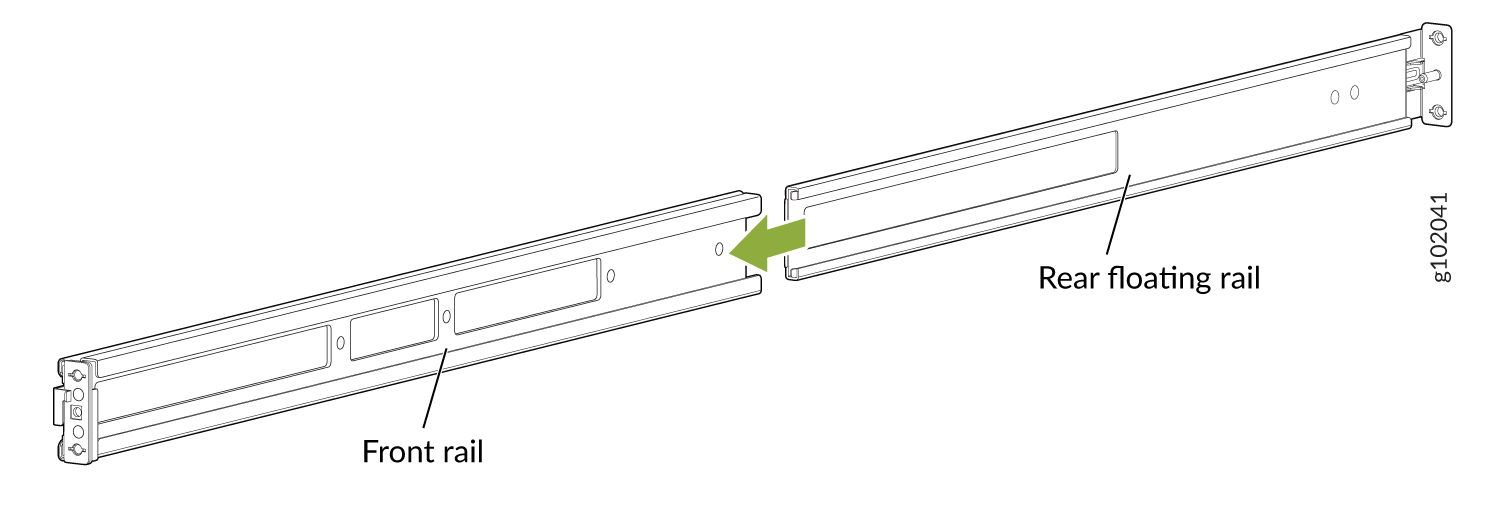

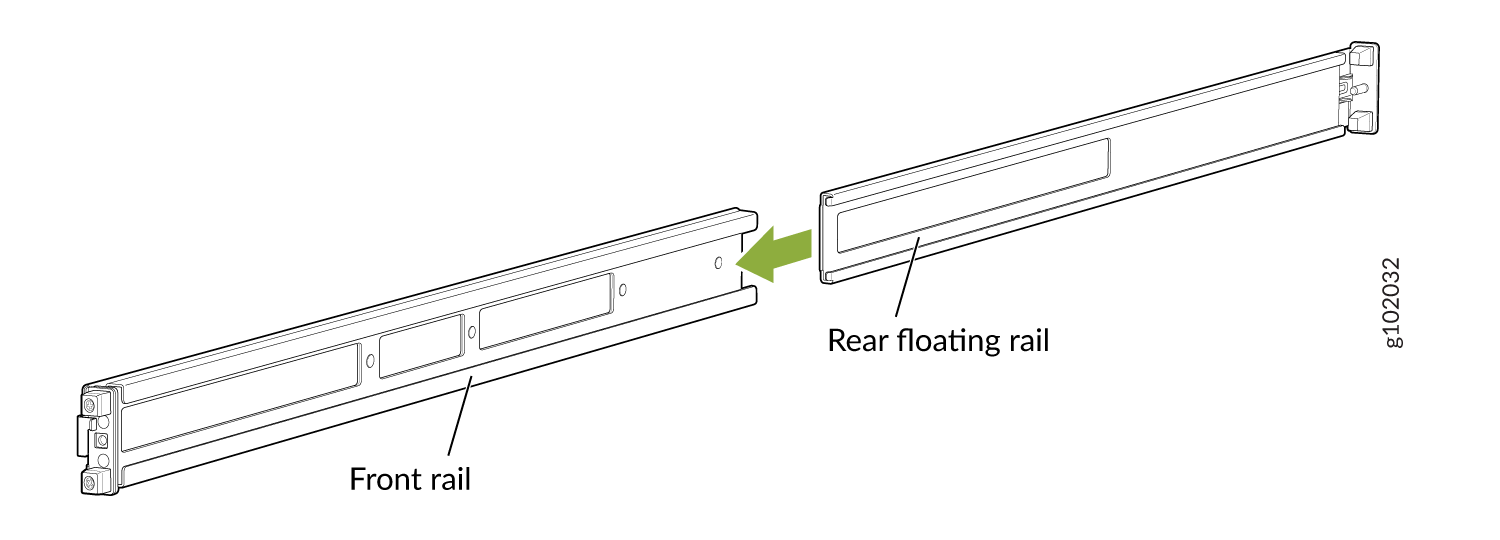

    1. 후면 플로팅 브래킷을 전면 브래킷에 밀어 넣습니다. 그림 4를 참조하십시오.
      그림 4: 장착 레일 Assemble the Mounting Rails 조립

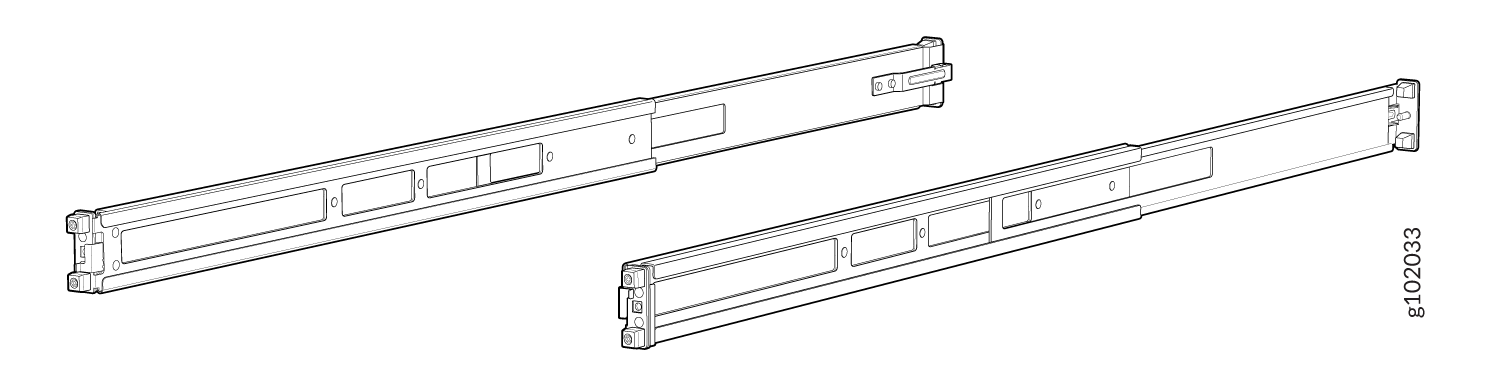

    2. 장착 레일 조립. 그림 5를 참조하십시오.

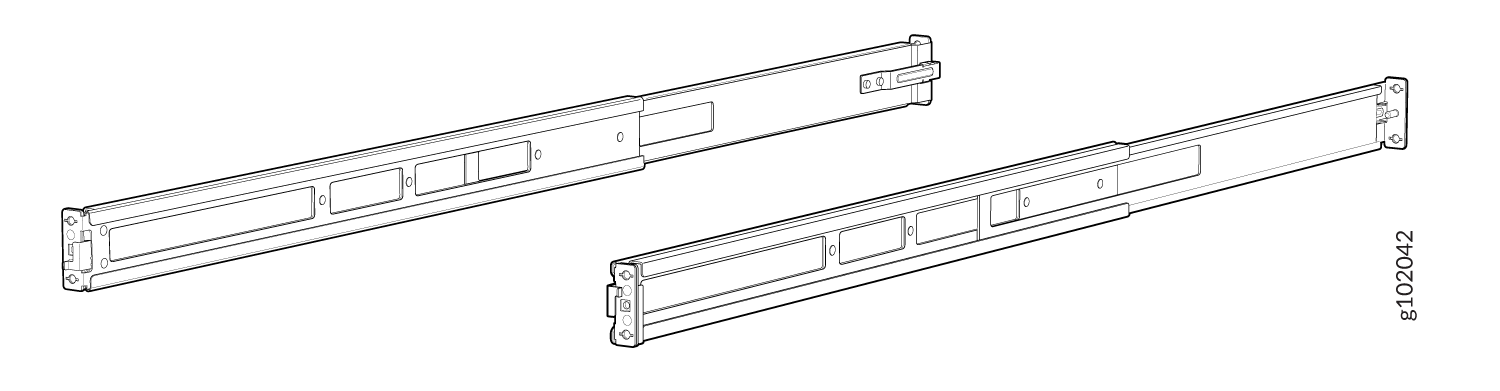

      그림 5: 조립된 Front and Rear Rails Assembled 전면 및 후면 레일
  3. 마운팅 레일을 랙에 부착합니다.

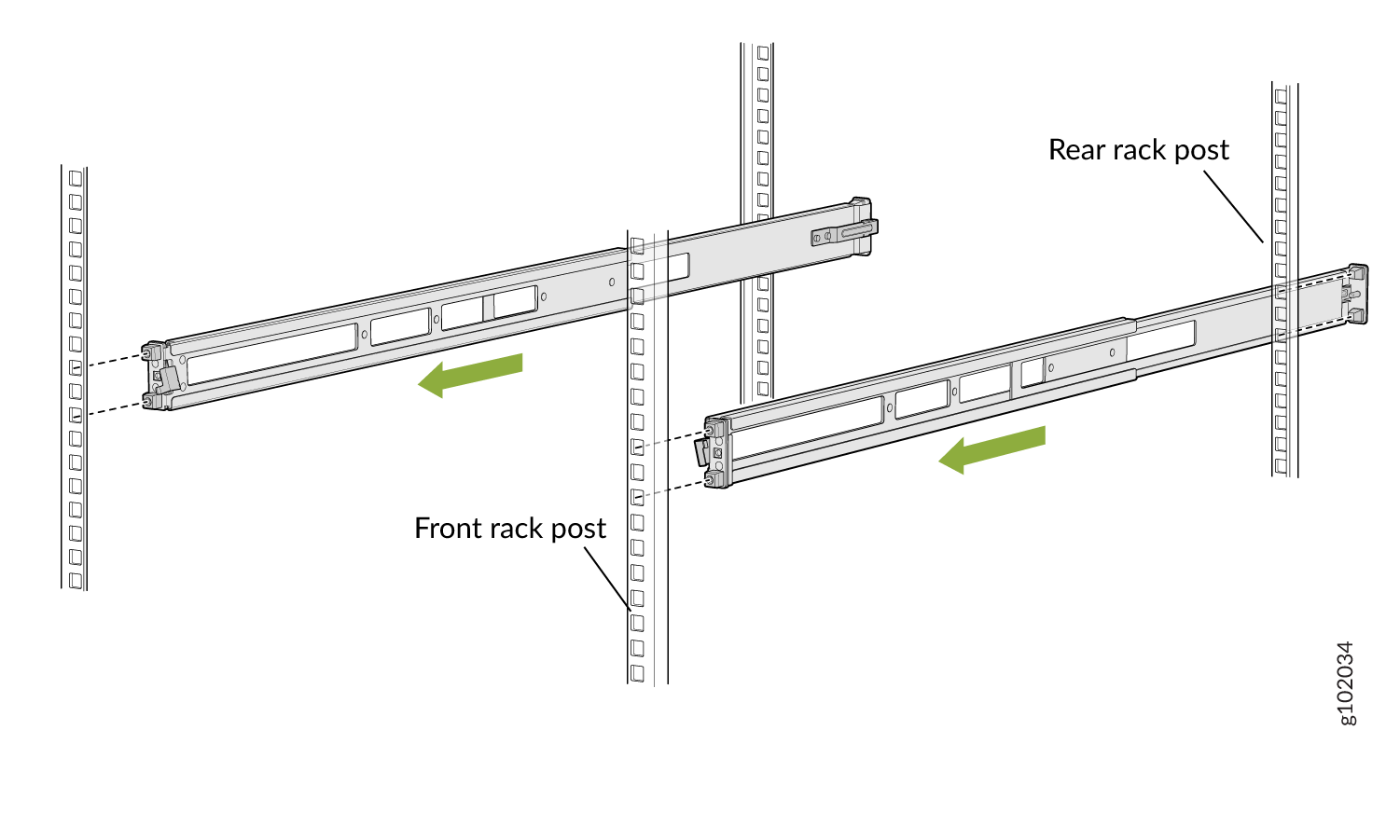

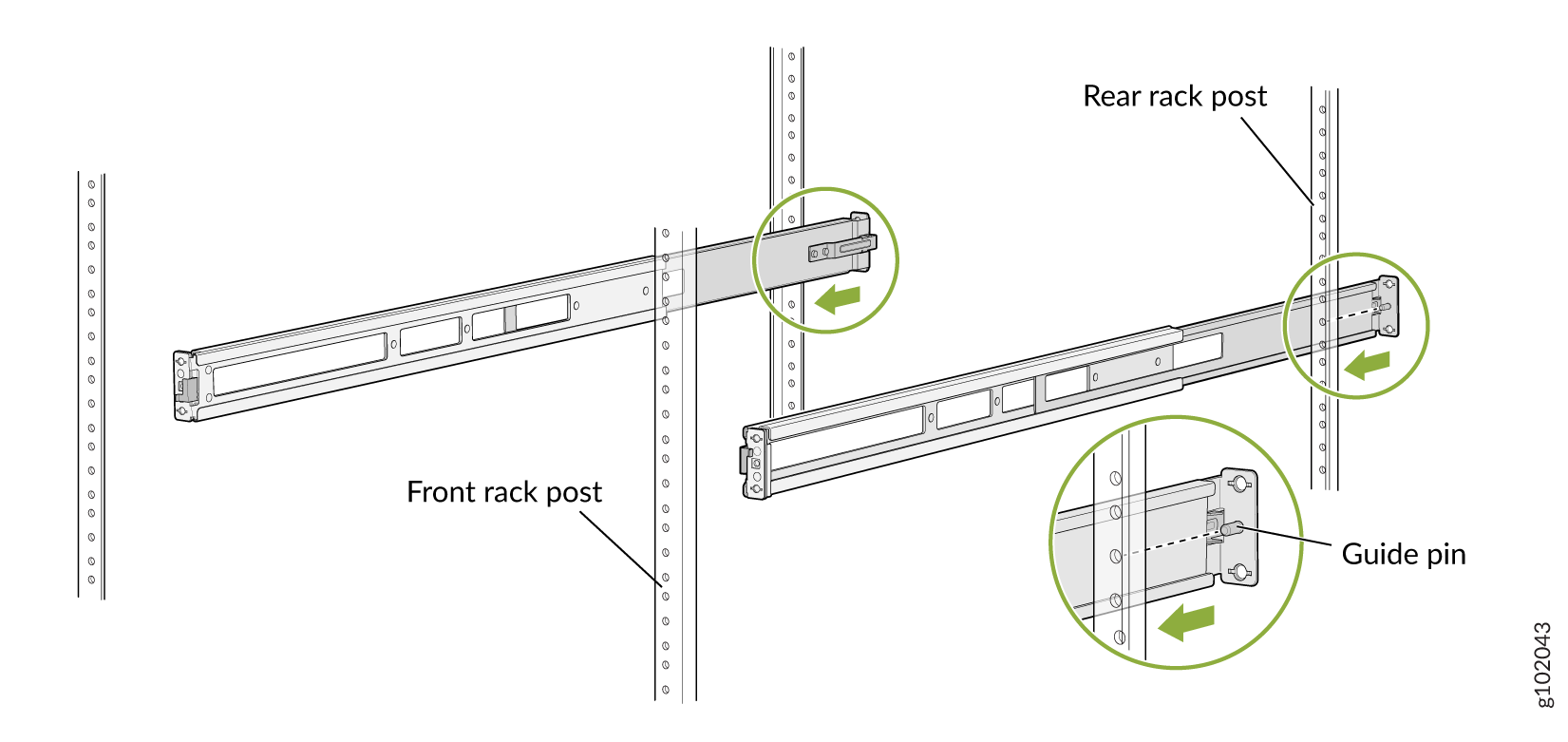

    1. 후면 장착 레일의 가이드 블록을 후면 포스트 구멍에 맞춥니다. 후면 장착 레일을 랙 앞쪽으로 당겨 레일을 제자리에 잠급니다. 래치가 해당 랙 구멍에 잠기면 딸깍 소리가 납니다. 그림 6을 참조하십시오.
      그림 6: 후면 플로팅 레일 Install the Rear Floating Rails 설치

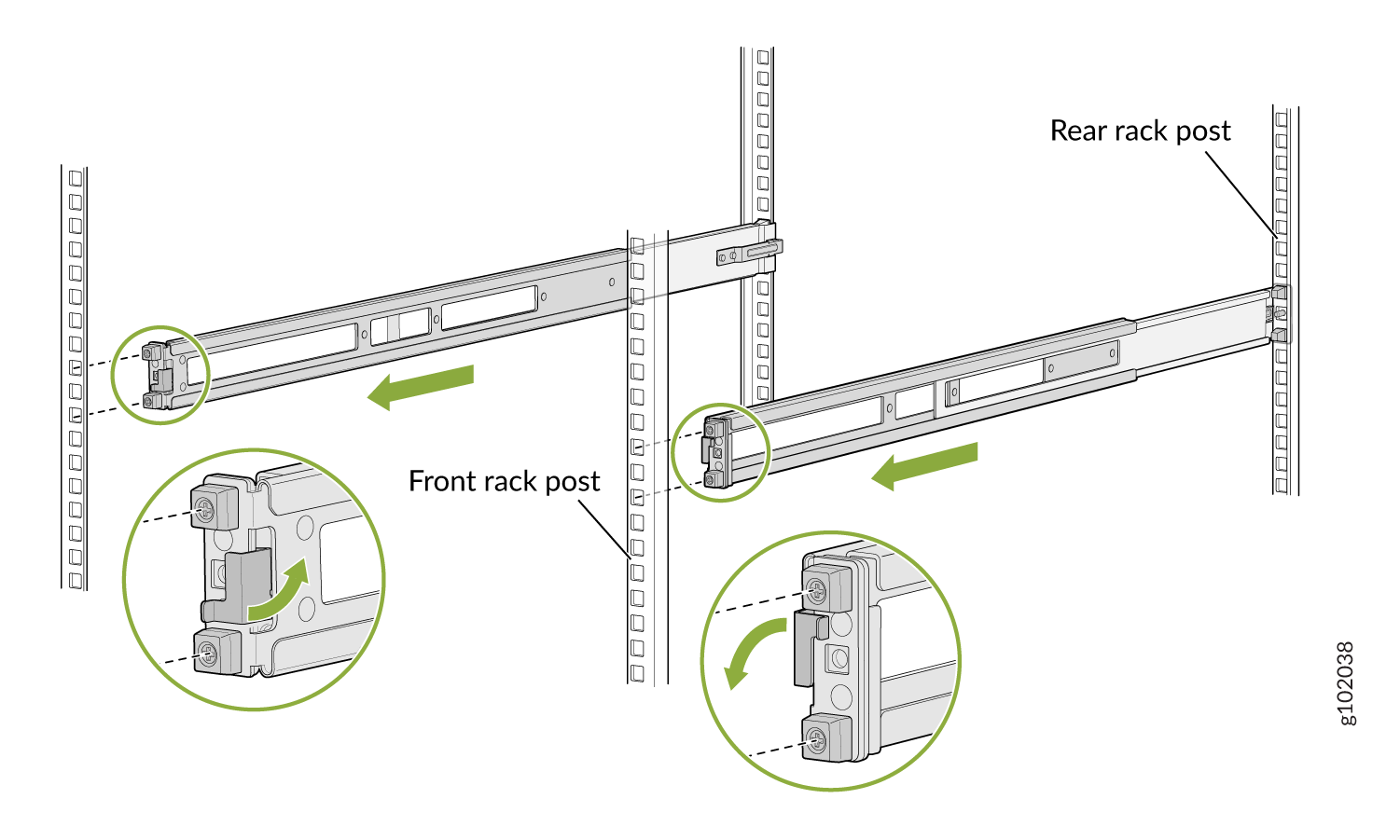

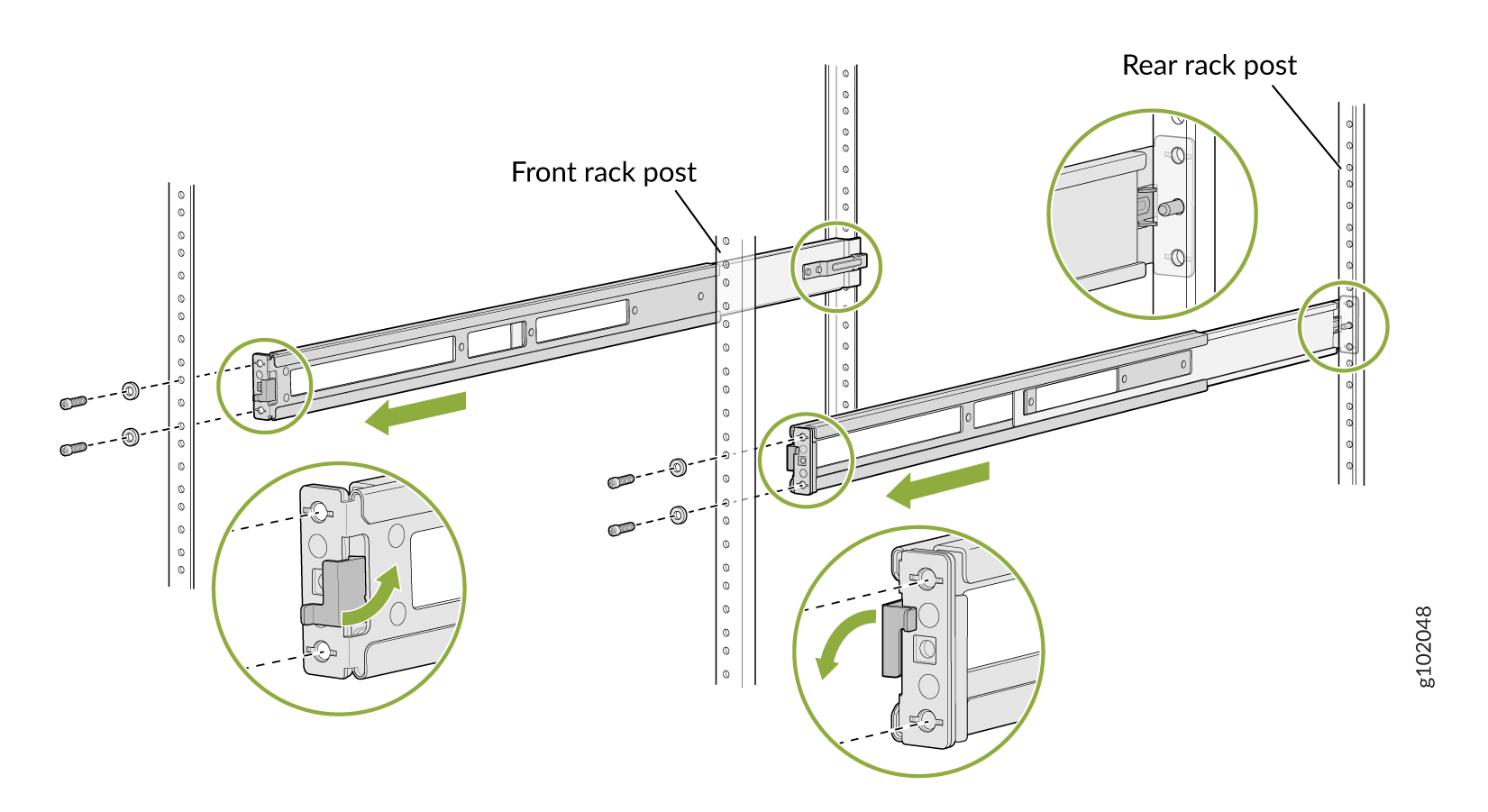

    2. 전면 장착 레일의 래치 잠금 장치를 여는 위치로 이동하고 전면 장착 레일을 밀고 가이드 블록을 전면 랙 포스트에 삽입합니다. 그림 7을 참조하십시오.
      그림 7: 전면 장착 레일 Install the Front Mounting Rails 설치

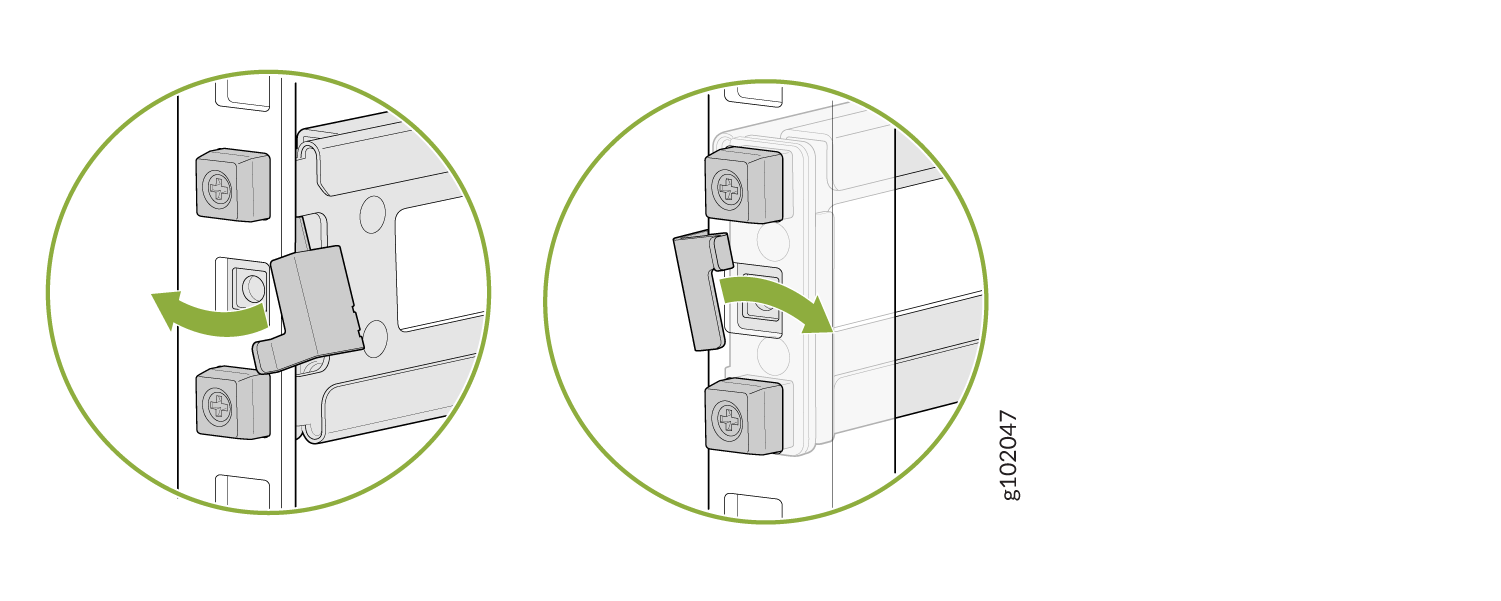

    3. 잠금 래치를 잠금 위치로 밉니다. 그림 8을 참조하십시오.
      그림 8: 전면 장착 레일 잠금 래치 Front Mounting Rails Lock Latch
    4. 전면 및 후면 래치가 장착 레일의 제자리에 고정되었는지 육안으로 확인합니다. 그림 9를 참조하십시오.

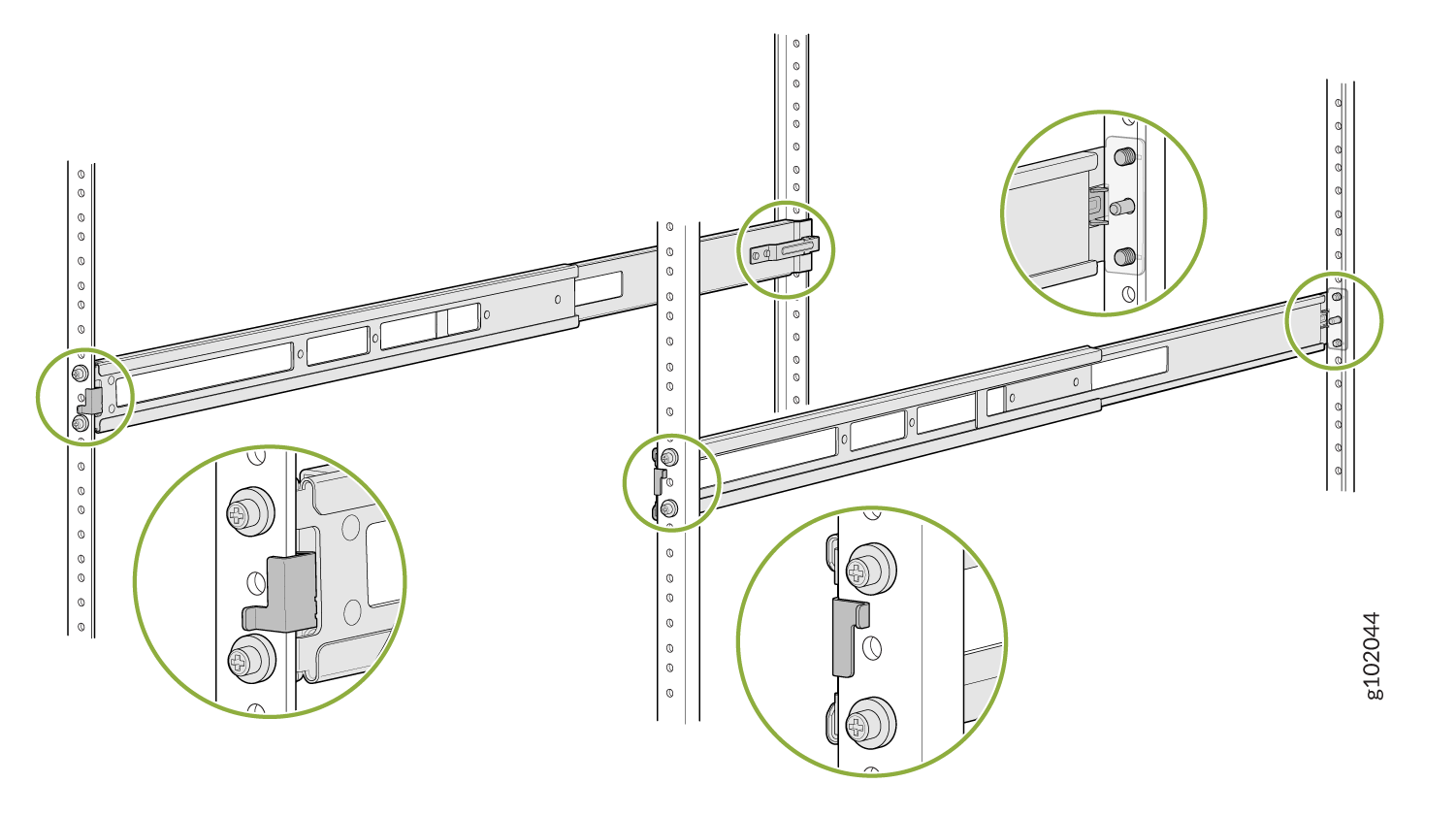

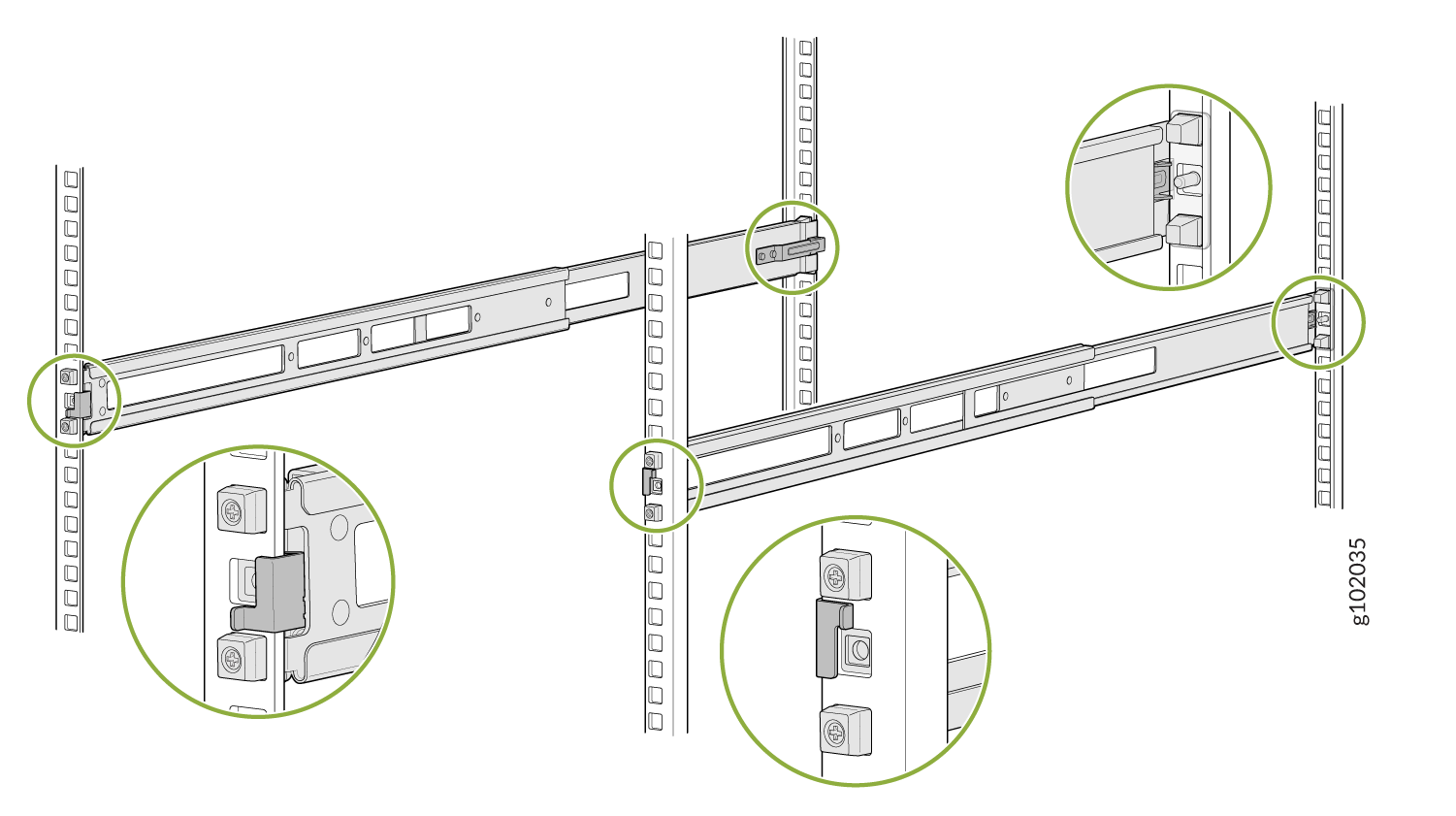

      그림 9: 설치 및 잠긴 Mounting Rails Installed and Locked 장착 레일
  4. 사전 설치되어 있지 않은 경우 디바이스에 장착 브래킷을 부착합니다. 장치에 이미 장착 브래킷이 사전 설치된 경우 이 단계를 건너뛰고 다음 단계로 이동하십시오.
    1. 장착 브래킷의 구멍을 섀시 측면 패널의 나사 구멍에 맞춥니다.

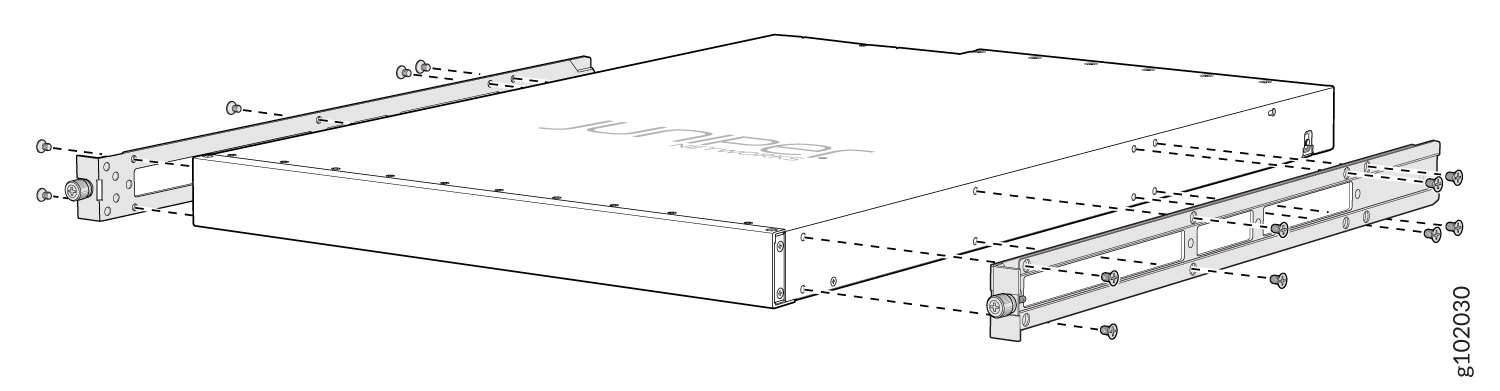

    2. 플랫 헤드 M4 x 6mm Phillips 나사를 삽입하여 장착 브래킷을 섀시의 정렬된 구멍에 부착합니다(그림 10 참조). 나사를 조입니다.
      그림 10: 디바이스 Attach the Mounting Brackets to the Device 에 장착 브래킷 부착
  5. 구성 요소의 AIR OUT 레이블이 뜨거운 통로 옆에 오도록 장치를 배치합니다.

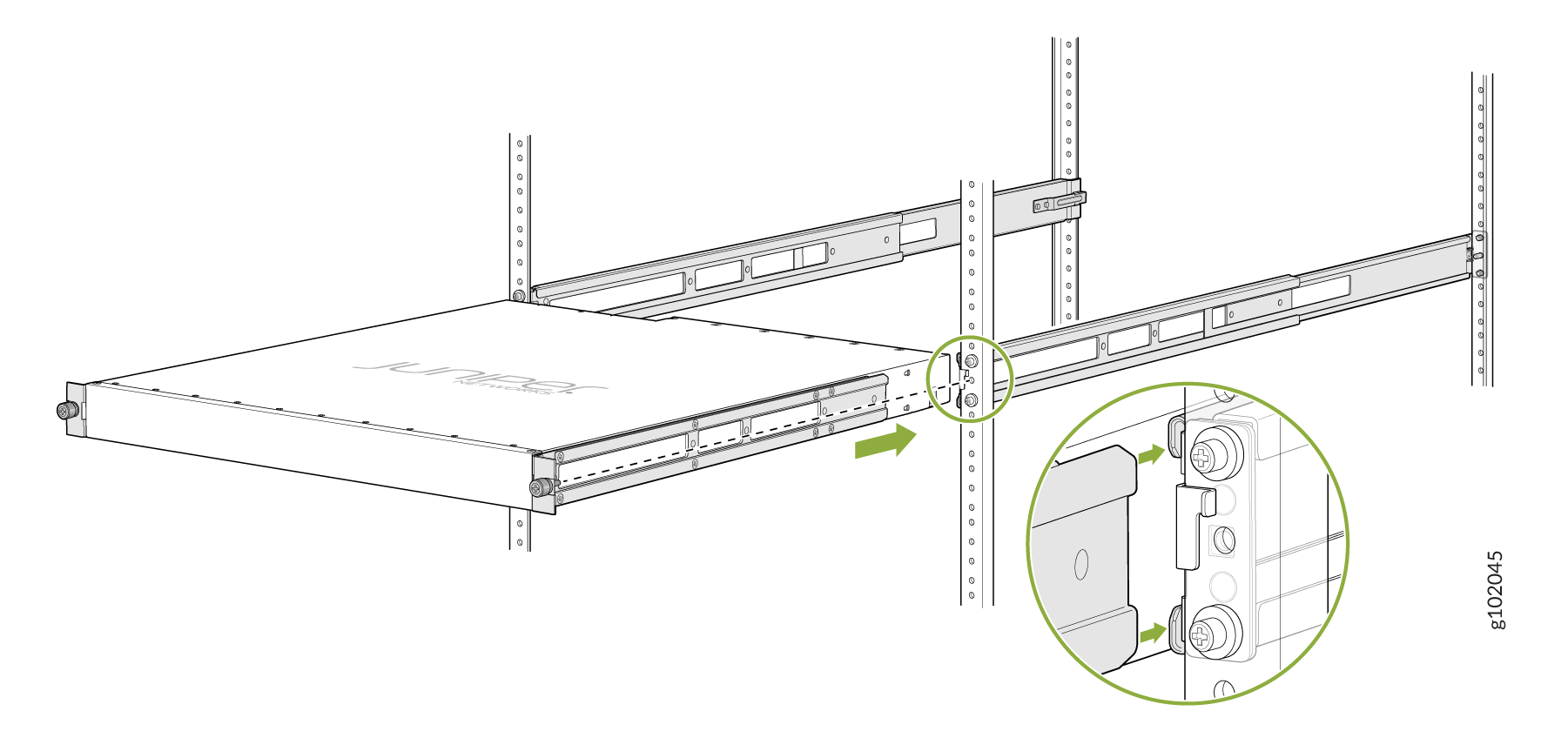

  6. 장치의 양쪽을 잡고 들어 올린 다음 장착 레일이 장착 브래킷의 채널에 미끄러지도록 장치를 배치합니다. 그림 11을 참조하십시오.

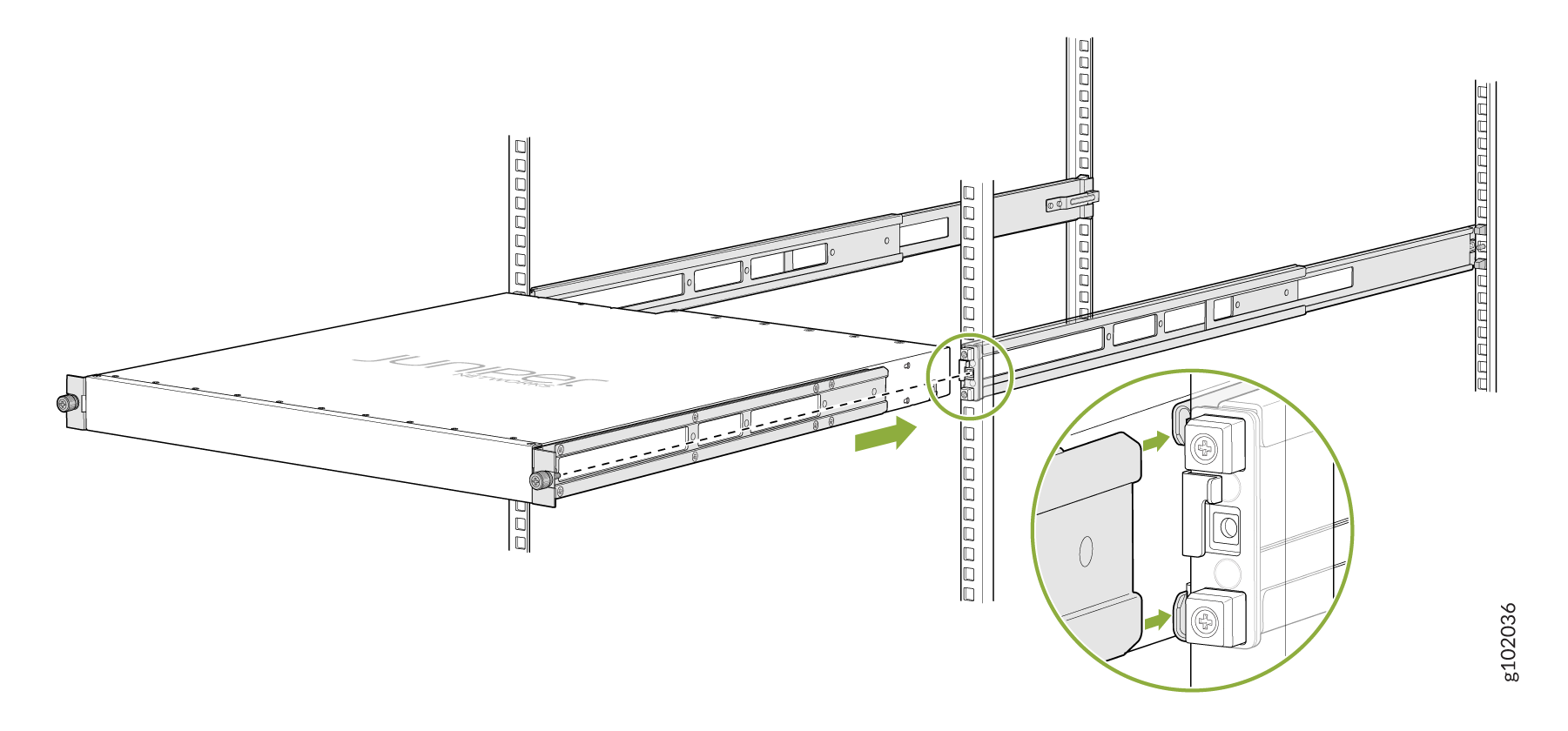

    그림 11: 디바이스를 랙 Slide the Device into the Rack 에 밀어 넣기

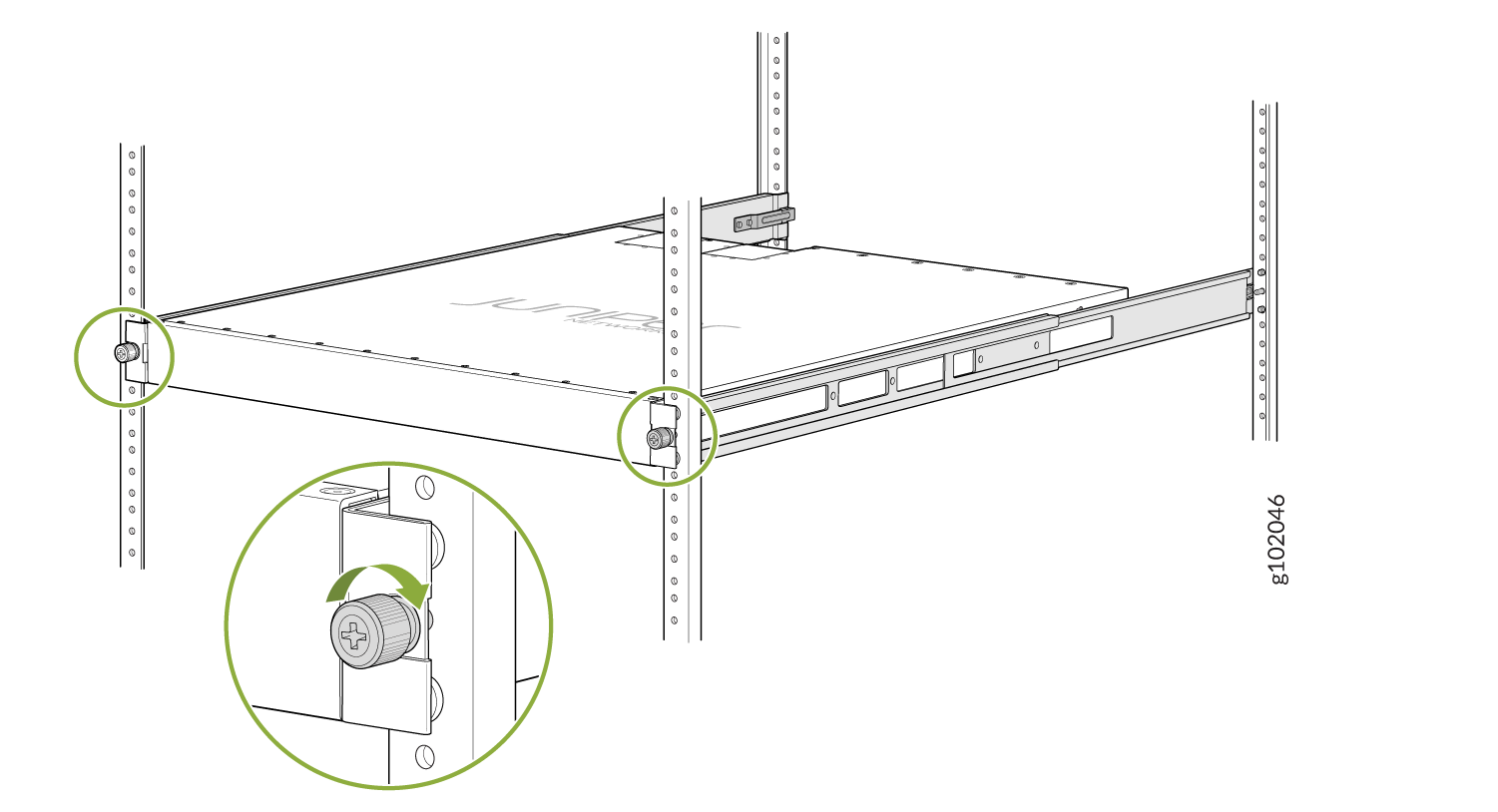

  7. 두 개의 나비 나사를 조여 디바이스를 고정합니다. 그림 12를 참조하십시오.

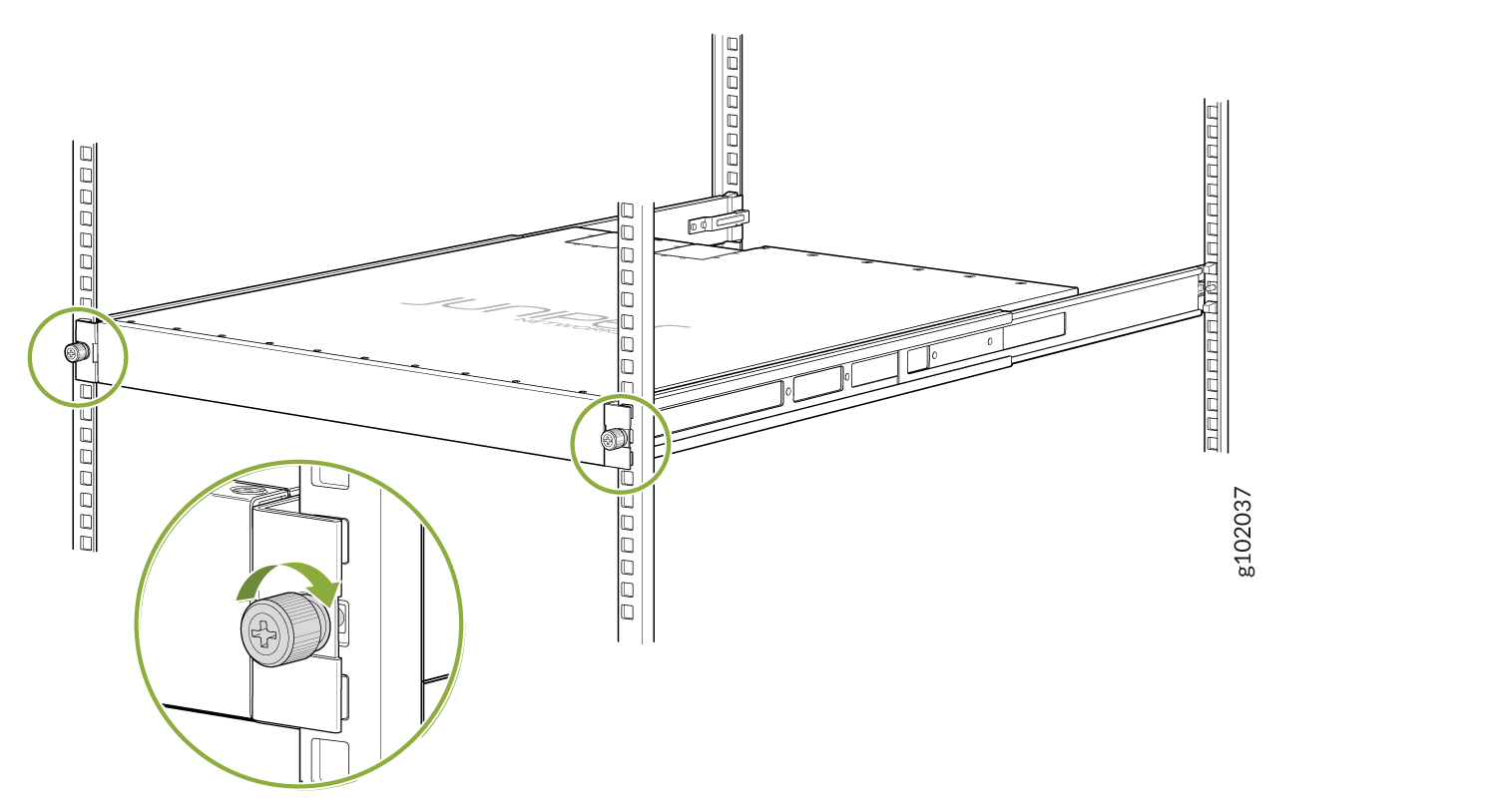

    그림 12: 나비 나사 Tighten the Thumb Screws 조이기

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 나사산 구멍 랙에 디바이스를 장착합니다

다음과 같은 도구와 부품을 사용할 수 있는지 확인합니다.

  • ESD 접지 스트랩—제공되지 않음

  • 2번 십자(+) 드라이버 - 제공되지 않음

  • 랙 포스트에 부착되는 한 쌍의 전면 및 후면 장착 레일 - 랙 마운트 키트와 함께 제공

  • 한 쌍의 측면 장착 브래킷과 16개의 플랫 헤드 M4 x 6mm 십자 나사. 이 브래킷은 랙 마운트 키트와 함께 제공되는 사전 설치되지 않은 경우 디바이스에 부착됩니다

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 나사산 구멍 랙의 4개 기둥에 디바이스를 장착하려면 다음을 수행합니다.

  1. ESD 접지 스트랩을 맨 손목에 감싸서 고정하고 스트랩의 다른 쪽 끝을 디바이스의 ESD 지점에 연결합니다.
  2. 장착 레일을 조립합니다.
    1. 나사를 풀어 전면 장착 레일에서 가이드 블록을 제거하고 나중에 사용할 수 있도록 보관하십시오. 그림 13을 참조하십시오.
      그림 13: 전면 장착 레일 Remove Guide Blocks from Front Mounting Rail 에서 가이드 블록 제거
    2. 나사와 와셔를 풀어 후면 플로팅 레일에서 가이드 블록을 제거합니다. 나중에 사용할 수 있도록 가이드 블록, 나사 및 와셔를 보존하십시오. 그림 14 참조

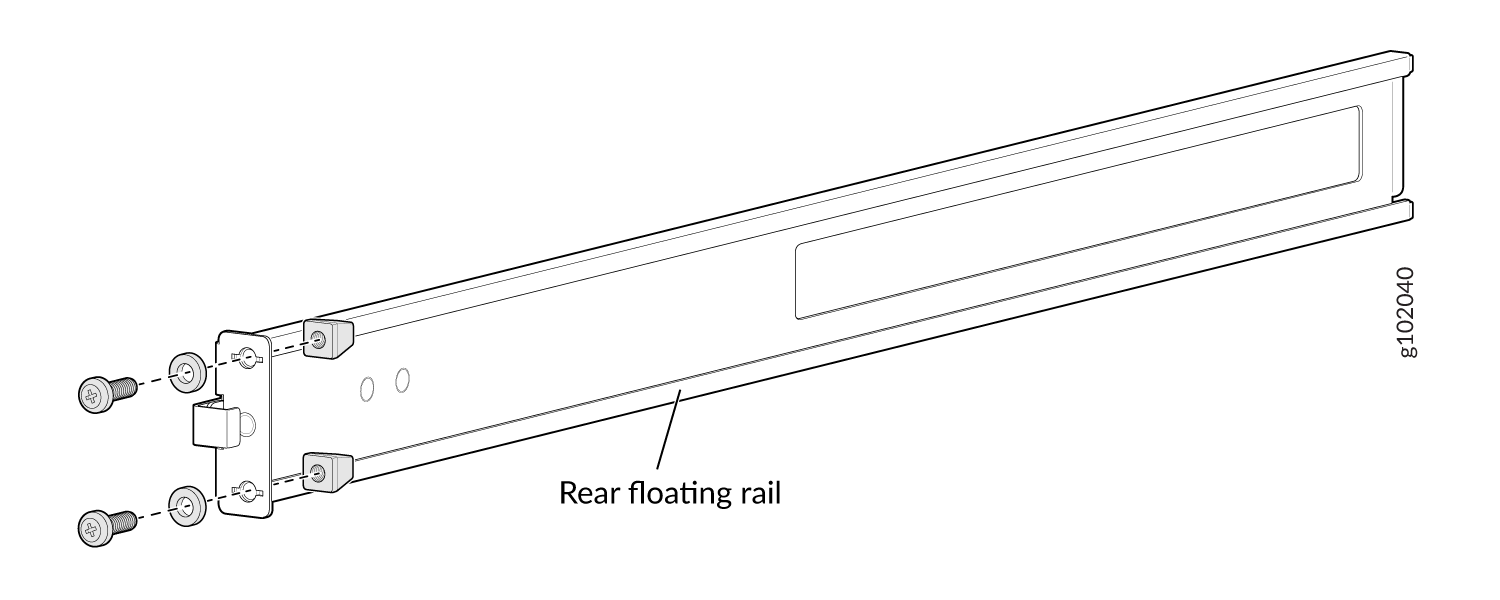

      그림 14: 후면 플로팅 레일 Remove Guide Blocks from Rear Floating Rail 에서 가이드 블록 제거
    3. 후면 플로팅 레일을 전면 장착 레일에 밀어 넣습니다. 그림 15를 참조하십시오.
      그림 15: 후면 플로팅 레일을 전면 장착 레일에 Slide Rear Floating Rail into Front Mounting Rail 밀어 넣습니다.
    4. 장착 레일 조립. 그림 16을 참조하십시오.
      그림 16: 조립된 Front and Rear Rails Assembled 전면 및 후면 레일
  3. 장착 레일을 나사산 구멍 랙에 부착합니다.
    1. 후면 장착 레일의 가이드 블록을 후면 포스트 구멍에 맞춥니다. 후면 장착 레일을 랙 앞쪽으로 당겨 레일을 제자리에 잠급니다. 래치가 해당 랙 구멍에 잠기면 딸깍 소리가 납니다. 그림 17을 참조하십시오.
      그림 17: 후면 플로팅 레일 Install the Rear Floating Rails 설치
    2. 전면 장착 레일의 래치 잠금 장치를 열 위치로 이동하고 전면 장착 레일을 밀어 전면 랙 포스트에 맞춥니다. 잠금 래치를 잠금 위치로 밀고 2.a단계에서 제거한 나사와 2.b단계에서 제거한 와셔를 사용하여 전면 장착 레일을 전면 랙 포스트에 고정합니다. 그림 18을 참조하십시오.
      그림 18: 전면 장착 레일 Install the Front Mounting Rails 설치
    3. 랙 나사 크기에 적합한 나사(제공되지 않음)를 사용하여 후면 플로팅 레일을 후면 랙 포스트에 고정합니다. 그림 19를 참조하십시오.

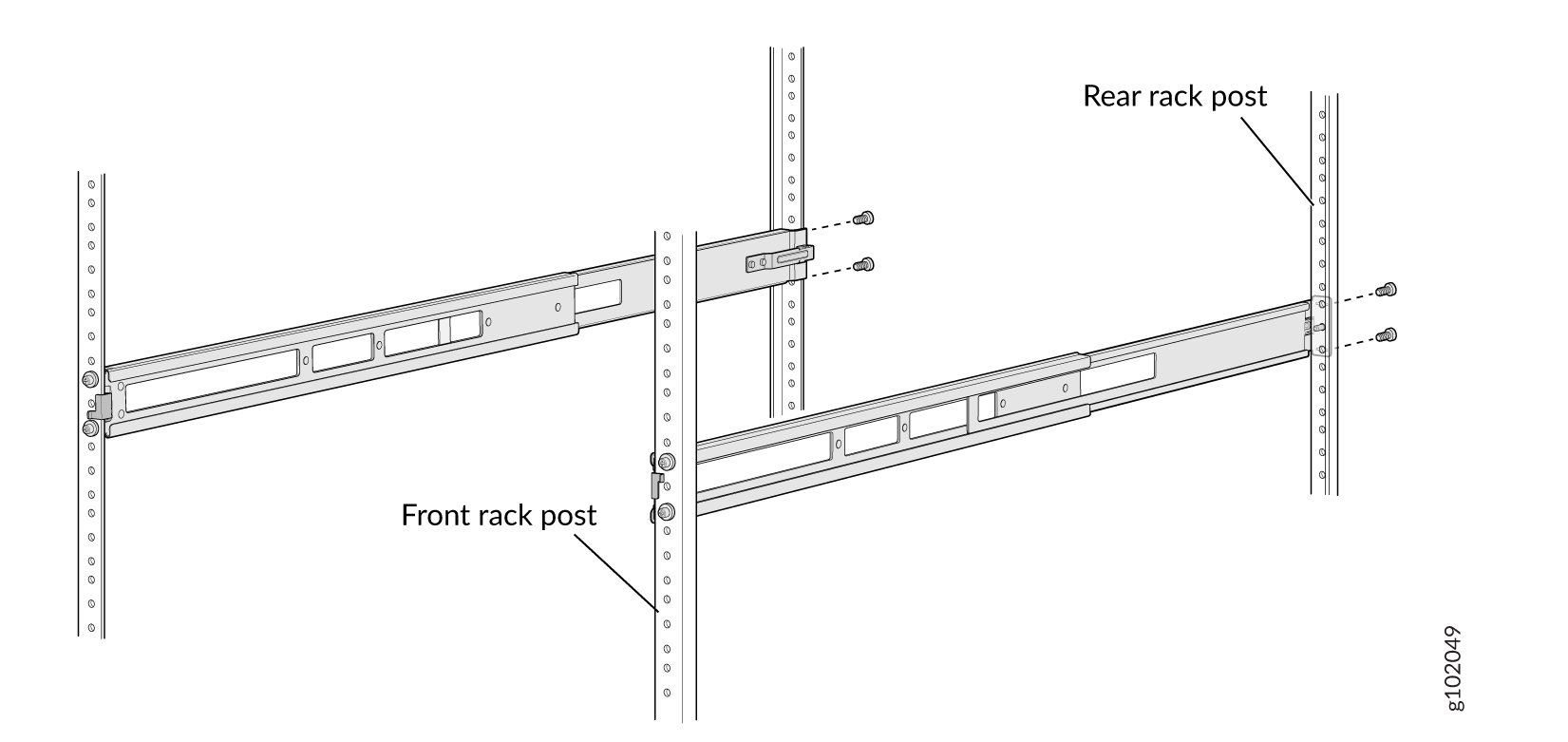

      그림 19: 후면 플로팅 레일 Secure the Rear Floating Rails 고정
    4. 전면 및 후면 래치가 장착 레일의 제자리에 고정되었는지 육안으로 확인합니다. 그림 20을 참조하십시오.
      그림 20: 장착 레일 설치 및 고정 Mounting Rails Installed and Secured
  4. 사전 설치되어 있지 않은 경우 디바이스에 장착 브래킷을 부착합니다. 장치에 이미 장착 브래킷이 사전 설치된 경우 이 단계를 건너뛰고 다음 단계로 이동하십시오.
    1. 장착 브래킷의 구멍을 섀시 측면 패널의 나사 구멍에 맞춥니다.
    2. 플랫 헤드 M4 x 6mm Phillips 나사를 삽입하여 장착 브래킷을 섀시의 정렬된 구멍에 부착합니다(그림 21 참조). 나사를 조입니다.
      그림 21: 디바이스 Attach the Mounting Brackets to the Device 에 장착 브래킷 부착
  5. 구성 요소의 AIR OUT 레이블이 뜨거운 통로 옆에 오도록 장치를 배치합니다.
  6. 장치의 양쪽을 잡고 들어 올린 다음 장착 레일이 장착 브래킷의 채널에 미끄러지도록 장치를 배치합니다. 그림 22를 참조하십시오.
    그림 22: 디바이스를 랙 Slide the Device into the Rack 에 밀어 넣습니다.
  7. 두 개의 나비 나사를 조여 디바이스를 고정합니다. 그림 23을 참조하십시오.
    그림 23: 나비 나사 Tighten Thumb Screws 조이기

QFX520048Y-RMKT 랙 마운트 키트를 사용하여 랙 또는 캐비닛에 QFX5200-48Y를 장착합니다

QFX520048Y-RMKT 랙 마운트 키트를 사용하여 랙의 4개 기둥에 QFX5200-48Y를 장착하려면:

  1. ESD 접지 스트랩을 맨 손목과 사이트 ESD 지점에 부착합니다.
  2. 랙을 영구적인 위치에 놓고 공기 흐름과 유지 관리를 위한 적절한 여유 공간을 확보하고 건물 구조에 고정합니다.
  3. 스위치의 FRU 끝을 랙의 전면에 배치할지 아니면 포트 끝을 배치할지 결정합니다. 에어플로우 인(AFI) 설치의 경우 파란색 구성 요소가 있는 스위치를 콜드 에어 애슬 옆에 배치하고, 에어플로우 아웃(AFO) 설치의 경우 빨간색 구성 요소가 있는 스위치를 핫 에어슬 옆에 배치합니다.

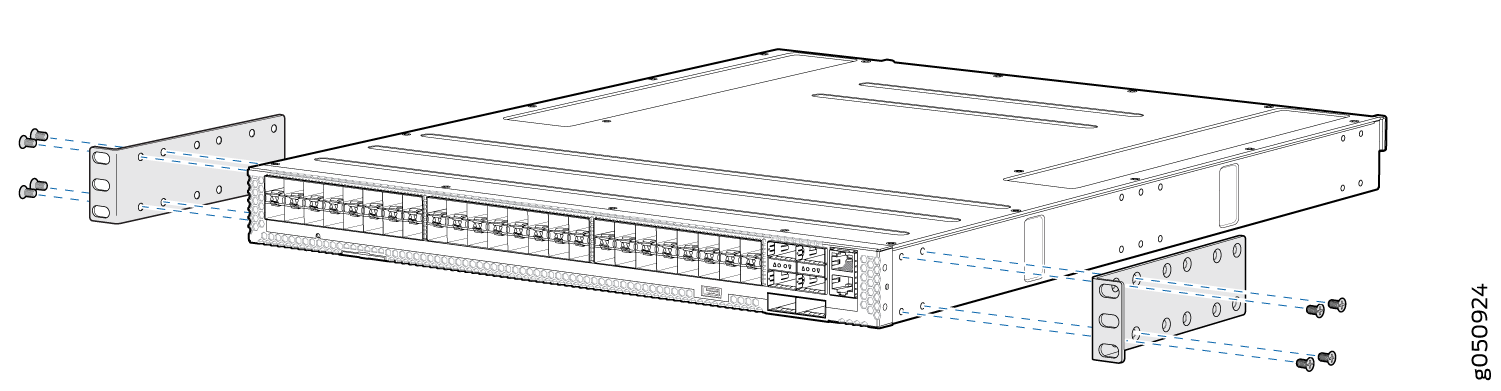

  4. 브래킷이 포트 패널과 같은 높이가 되도록 전면 장착 브래킷의 구멍을 섀시 측면의 구멍에 맞춥니다. 그림 24를 참조하십시오.
    그림 24: 전면 장착 브래킷 정렬 및 나사 Network switch with rack-mounting brackets being attached for installation in a 19-inch server rack. Front panel shows multiple Ethernet ports. 로 고정
  5. 십자 드라이버를 사용하여 포트 패널에 가장 가까운 구멍에 있는 일자 나사 4개를 사용하여 전면 장착 브래킷을 스위치에 부착합니다. 나사를 조입니다.
  6. 스위치의 반대쪽에서 4단계와 5단계를 반복합니다.
  7. 조정 가능한 장착 레일의 구멍을 섀시의 나머지 구멍에 맞춥니다. 정렬은 중간 섀시에 나사 2개, 전원 공급 장치에 가장 가까운 나사 4개를 허용해야 합니다. 조정 가능한 블레이드는 22.05인치 사이의 표준 랙에 맞습니다. (56cm) - 29.5인치 (75cm).
  8. 십자 드라이버와 6개의 일자 나사를 사용하여 조정 가능한 장착 레일을 섀시에 부착합니다. 나사를 조입니다. 그림 25를 참조하십시오.

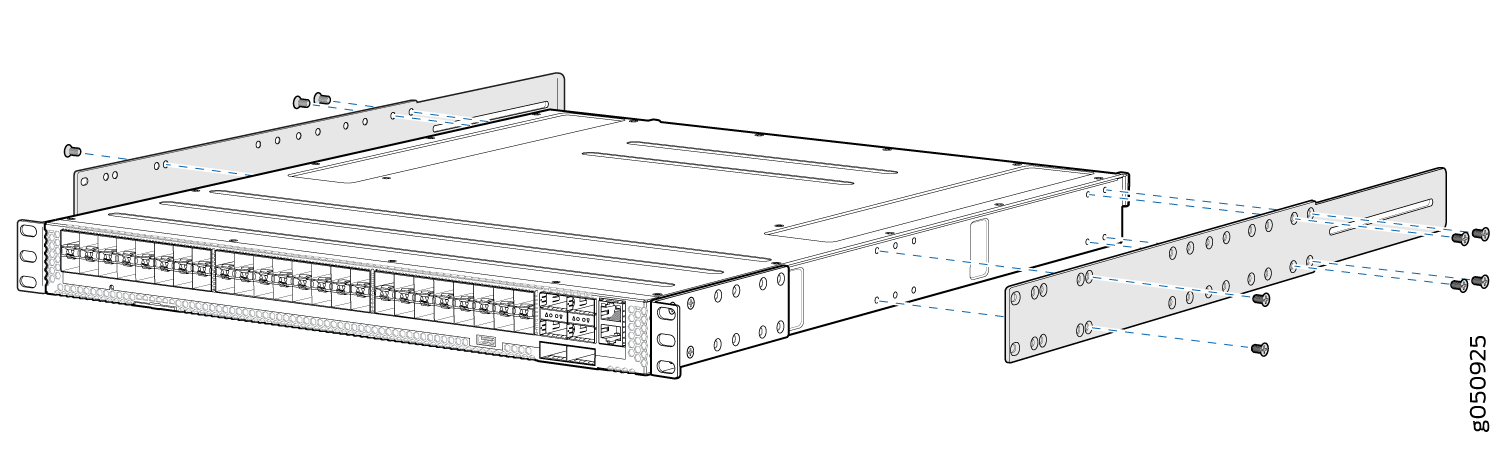

    그림 25: 장착 레일을 위한 구멍 정렬 및 나사 Rack-mounted network switch with mounting brackets attached and screws securing it for installation in a 19-inch server rack. 로 부착
  9. 스위치의 반대쪽에서 7단계와 8단계를 반복합니다.
  10. 한 사람이 장치의 양쪽을 잡고 들어 올린 다음 전면 장착 브래킷이 랙 구멍과 정렬되도록 랙에 배치하도록 합니다.
  11. 두 번째 사람이 4개의 장착 나사(랙에 필요한 경우 케이지 너트 및 와셔)를 사용하여 디바이스의 앞면을 랙에 고정하도록 합니다. 나사를 조입니다. 그림 26을 참조하십시오.
    그림 26: 전면 장착 브래킷을 랙 Network switch being mounted into server rack with screws securing it to vertical rails. Front panel has multiple network ports. 에 부착
  12. 후면 장착 브래킷을 조정 가능한 장착 블레이드의 채널로 밀어 넣고 블레이드와 브래킷을 랙에 고정하면서 스위치를 계속 지지합니다. 4개의 장착 나사(랙에 필요한 경우 케이지 너트 및 와셔)를 사용하여 블레이드와 후면 장착 브래킷을 랙에 부착합니다. 나사를 조입니다. 그림 27을 참조하십시오.
    그림 27: 블레이드를 장착 레일에 밀어 넣고 랙 Network switch being installed into a server rack with brackets secured to rails using screws; blue arrows show installation direction. 에 부착
  13. 랙 앞면의 모든 나사가 랙 뒷면의 나사와 정렬되었는지 확인하여 섀시가 수평인지 확인합니다.
  14. 두 개의 와셔 헤드 나사를 사용하여 장착 레일을 후면 장착 브래킷에 고정합니다. 나사를 조입니다. 그림 28을 참조하십시오.

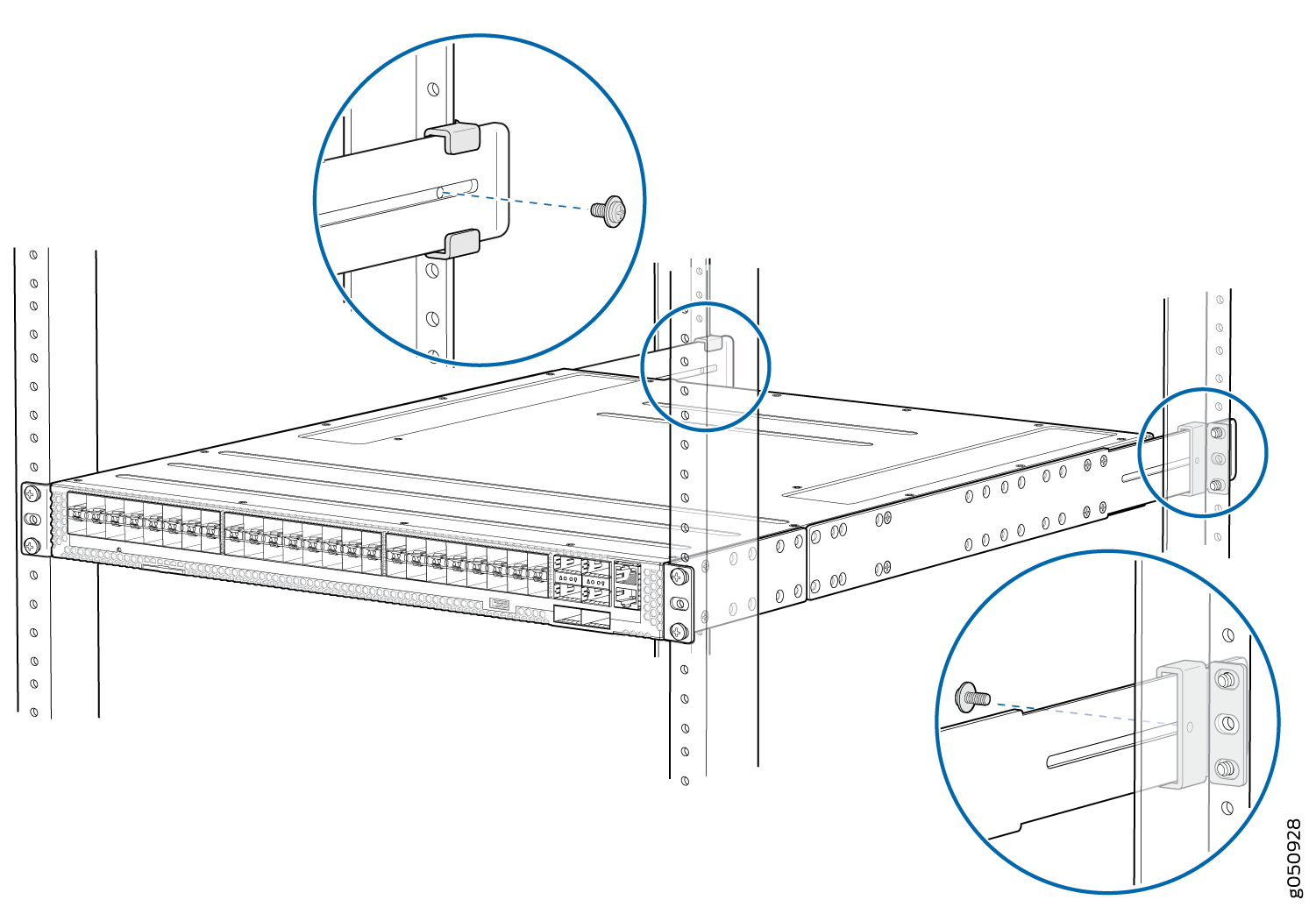

    그림 28: 랙 Rack-mounted network switch secured with brackets and screws in a server rack, highlighting attachment points on vertical rails. 에 장착 레일 잠금
  15. 접지 케이블을 접지에 연결한 다음 섀시 접지 지점에 연결합니다. .
