PTX5000 온/오프 전원 공급

3단계 AC 지원 PTX5000의 전원 공급

3상 델타 AC PDU 또는 3상 wye AC PDU가 있는 AC 전원이 공급되는 PTX5000 및 AC PSM에서 전원을 공급하려면:

참고:

PDU의 전원을 끄면 다시 전원을 켜기 전에 적어도 60초간 기다려야 합니다.

  1. PDU(Power Distribution Unit) 및 PSM(전원 공급 장치 모듈)이 섀시에 완전히 삽입되어 있는지, 얼굴판의 캡티브 나사가 조여 있는지 확인합니다.
  2. 외부 관리 디바이스가 컨트롤 보드(AUXILIARY 또는 CONSOLE)의 라우팅 엔진 포트 중 하나에 연결되어 있는지 확인 합니다.
    참고:

    컨트롤 보드 호스트/이더넷 으로 레이블된 관리 이더넷 포트는 초기 소프트웨어 구성 이후까지 사용할 수 없습니다. AUXILIARY 또는 콘솔 포트에 연결된 디바이스를 사용하여 초기 설치 중에 시작 프로세스를 모니터링할 수 있습니다.
  3. 외부 관리 디바이스에 전원을 켭니다.
  4. 고객 사이트 회로 차단기를 스위치하여 AC 전원 코드에 전압을 제공합니다.
  5. PDU가 전원을 수신하고 있는지 확인합니다.

    • 3단계 wye AC PDU에서 그린 220-240 V/346-415 V 30A 50 ~60Hz LED가 꾸준히 녹색으로 켜졌 있는지 확인합니다.

    • 3상 델타 AC PDU에서 그린 200-240V~ 60A 50~60Hz  LED가 꾸준히 녹색으로 켜졌 있는지 확인합니다.

  6. PDU 중 하나에서 서킷 브레이커를 켜기(|) 위치로 전환합니다.
  7. PDU 면판의 녹색 CB ON LED가 꾸준히 켜져 있는지 확인합니다. CB ON LED는 순간적으로 깜박인 다음 꾸준히 조명을 켜서 회로 차단기가 켜졌다는 것을 나타냅니다.
    참고:

    PDU의 전원이 켜진 후에는 PDU 및 PSM의 LED, 명령 출력이 표시되고 크래프트 인터페이스의 LCD 디스플레이의 메시지 등 상태 지표에 최대 60초가 소요되어 PDU 및 PSM이 정상적으로 작동하고 있음을 나타낼 수 있습니다. 처음 60초 동안 표시되는 오류 지표는 무시합니다.
  8. PDU의 출력 전원 스위치를 켜 (|) 위치로 이동합니다.
  9. PDU 면판의 PDU OK LED가 꾸준히 켜져 있는지 확인하여 PDU가 올바르게 설치되고 제대로 작동하고 있음을 나타냅니다.
    참고:

    PDU OK LED가 꾸준히 켜지지 않으면 설치 및 배선 절차를 반복합니다.
  10. 다른 PDU에 대해 6~9단계를 반복합니다.
  11. PSM에서 LED를 확인합니다. 각 PSM에 대해 OK LED의 AC IN OK 및 DC가 꾸준히 녹색으로 켜지고 결함 LED가 꺼져 있는지 확인합니다.
    참고:

    입력 OK 및 출력 OK LED가 꾸준히 켜지지 않거나 FAULT LED가 켜져 있는 경우, PTX5000 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 시스템 문제 해결을 참조하십시오.
  12. 라우팅 엔진 연결된 외부 관리 디바이스에서 시작 프로세스를 모니터링하여 시스템이 제대로 부팅되었는지 확인합니다.

단상 AC 지원 PTX5000에서 전원 공급

대용량 단일상 AC PDU와 AC PSM으로 AC 전원을 공급하는 PTX5000:

참고:

PDU의 전원을 끄면 다시 전원을 켜기 전에 적어도 60초간 기다려야 합니다.

  1. PDU 및 PSM이 섀시에 완전히 삽입되어 있고 얼굴판의 캡티브 나사가 조여 있는지 확인합니다.
  2. 외부 관리 디바이스가 컨트롤 보드(AUXILIARY 또는 CONSOLE)의 라우팅 엔진 포트 중 하나에 연결되어 있는지 확인 합니다.
    참고:

    컨트롤 보드 호스트/이더넷 으로 레이블된 관리 이더넷 포트는 초기 소프트웨어 구성 이후까지 사용할 수 없습니다. AUXILIARY 또는 콘솔 포트에 연결된 디바이스를 사용하여 초기 설치 중에 시작 프로세스를 모니터링할 수 있습니다.
  3. 외부 관리 디바이스에 전원을 켭니다.
  4. 고객 사이트 회로 차단기를 스위치하여 AC 전원 코드에 전압을 제공합니다.
  5. PDU가 전원을 수신하고 있는지 확인합니다. 녹색 PDU OK LED가 꾸준히 녹색으로 켜져 있는지 확인합니다.
  6. 전원 스위치를 켜기(|) 위치로 전환하여 PDU 중 하나를 로 전환합니다.
    참고:

    PDU의 전원이 켜진 후에는 PDU 및 PSM의 LED, 명령 출력이 표시되고 크래프트 인터페이스의 LCD 디스플레이의 메시지 등 상태 지표에 최대 60초가 소요되어 PDU 및 PSM이 정상적으로 작동하고 있음을 나타낼 수 있습니다. 처음 60초 동안 표시되는 오류 지표는 무시합니다.
  7. PDU 면판의 PDU OK LED가 꾸준히 켜져 있는지 확인합니다. 이는 PDU가 올바르게 설치되고 제대로 작동하고 있음을 나타냅니다.
    참고:

    PDU OK LED가 꾸준히 켜지지 않으면 설치 및 배선 절차를 반복합니다.
  8. PSM에서 LED를 확인합니다. 각 PSM에 대해 PSM LED가 꾸준히 녹색으로 켜져 있는지 확인합니다.

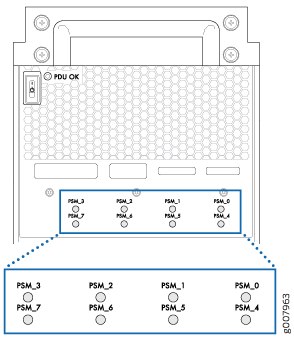

    그림 1: 단일 단계 AC PDU PSM LEDs on the Single-Phase AC PDU 의 PSM LED
    참고:

    PSM LED가 꾸준히 켜지지 않으면 PTX5000 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 시스템 문제 해결을 참조하십시오.
  9. 다른 PDU에 대해 6~8단계를 반복합니다.
  10. 라우팅 엔진 연결된 외부 관리 디바이스에서 시작 프로세스를 모니터링하여 시스템이 제대로 부팅되었는지 확인합니다.

60-A DC PDU 및 60-A DC PSM을 갖춘 DC 전원이 공급되는 PTX5000에서 전원 공급

60-A DC PDU 및 60-A DC PSM으로 DC 기반 PTX5000의 전원을 공급하려면,

참고:

전원 공급장치의 전원을 끄면 전원을 다시 켜기 전에 최소 60초간 기다려야 합니다.

  1. PDU(Power Distribution Unit) 및 PSM(전원 공급 장치 모듈)이 섀시에 완전히 삽입되어 있는지, 얼굴판의 캡티브 나사가 조여 있는지 확인합니다.
  2. 외부 관리 디바이스가 컨트롤 보드(AUXILIARY 또는 CONSOLE)의 라우팅 엔진 포트 중 하나에 연결되어 있는지 확인 합니다.
    참고:

    컨트롤 보드 호스트/이더넷 으로 레이블된 관리 이더넷 포트는 초기 소프트웨어 구성 이후까지 사용할 수 없습니다. AUXILIARY 또는 콘솔 포트에 연결된 디바이스를 사용하여 초기 설치 중에 시작 프로세스를 모니터링할 수 있습니다.
  3. 외부 관리 디바이스에 전원을 켭니다.
  4. 고객 사이트 회로 차단기를 스위치하여 DC 전원 케이블의 전압을 제공합니다.
  5. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  6. PDU 면판에 대한 두 입력 모두에 대한 녹색 DC IN LED가 꾸준히 녹색으로 표시되어 입력이 전원을 수신하고 있는지 확인합니다.
  7. PDU 중 하나의 모든 입력 전원 스위치를 켜기(|) 위치로 전환합니다.
  8. PDU 면판에 있는 녹색 SW ON LED가 꾸준히 켜져 있는지 확인합니다. SW ON LED는 순간적으로 깜박인 다음 꾸준히 조명을 켜 입력 전원 스위치가 켜져 있음을 나타냅니다.
    참고:

    PDU의 전원이 켜진 후에는 PDU 및 PSM의 LED, 명령 출력이 표시되고 크래프트 인터페이스의 LCD 디스플레이의 메시지 등 상태 지표에 최대 60초가 소요되어 PDU 및 PSM이 정상적으로 작동하고 있음을 나타낼 수 있습니다. 처음 60초 동안 표시되는 오류 지표는 무시합니다.
  9. PDU의 출력 전원 스위치를 켜 (|) 위치로 이동합니다.
  10. PDU 면판의 PDU OK LED가 꾸준히 켜지고 FAULT LED가 꺼져 있는지 확인하여 PDU가 올바르게 설치되고 제대로 작동하고 있음을 나타냅니다.
    참고:

    PDU OK LED가 꾸준히 켜지지 않으면 설치 및 배선 절차를 반복합니다.
  11. PSM에서 LED를 확인합니다. 각 PSM에 대해 입력 OK 및 출력 OK LED가 꾸준히 녹색으로 켜지고 결함 LED가 꺼져 있는지 확인합니다.
    참고:

    입력 OK 및 출력 OK LED가 꾸준히 켜지지 않거나 FAULT LED가 켜져 있는 경우, PTX5000 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 시스템 문제 해결을 참조하십시오.
  12. 라우팅 엔진 연결된 외부 관리 디바이스에서 시작 프로세스를 모니터링하여 시스템이 제대로 부팅되었는지 확인합니다.
  13. 다른 PDU에 대해 7~12단계를 반복합니다.
참고:

PDU가 시작 시퀀스를 완료할 때 라우팅 엔진 부팅됩니다. 라우팅 엔진 부팅이 끝나고 시스템 전원을 꺼야 하는 경우 PTX5000 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 차단을 참조하십시오.

전원 공급장치의 전원을 공급한 후 전원을 끄기 전에 최소 60초간 기다려야 합니다.

120A DC PDU 및 120-A DC PSM을 갖춘 DC 전원이 공급되는 PTX5000에서 전원 공급

120A DC PDU 및 120-A DC PSM으로 DC 기반 PTX5000의 전원을 공급하려면,

참고:

전원 공급장치의 전원을 끄면 전원을 다시 켜기 전에 최소 60초간 기다려야 합니다.

  1. PDU(Power Distribution Unit) 및 PSM(전원 공급 장치 모듈)이 섀시에 완전히 삽입되어 있는지, 얼굴판의 캡티브 나사가 조여 있는지 확인합니다.
  2. 외부 관리 디바이스가 컨트롤 보드(AUXILIARY 또는 CONSOLE)의 라우팅 엔진 포트 중 하나에 연결되어 있는지 확인 합니다.
    참고:

    컨트롤 보드 호스트/이더넷 으로 레이블된 관리 이더넷 포트는 초기 소프트웨어 구성 이후까지 사용할 수 없습니다. AUXILIARY 또는 콘솔 포트에 연결된 디바이스를 사용하여 초기 설치 중에 시작 프로세스를 모니터링할 수 있습니다.
  3. 외부 관리 디바이스에 전원을 켭니다.
  4. 고객 사이트 회로 차단기를 스위치하여 DC 전원 케이블의 전압을 제공합니다.
  5. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  6. PDU 면판의 녹색 –48V 120 A LED가 꾸준히 녹색으로 표시되어 입력이 전원을 수신하고 있는지 확인합니다.
  7. PDU 중 하나의 모든 서킷 브레이커를 켜기(|) 위치로 전환합니다.
  8. PDU 면판의 녹색 CB ON LED가 꾸준히 켜져 있는지 확인합니다. CB ON LED는 순간적으로 깜박인 다음 꾸준히 조명을 켜서 회로 차단기를 켜고 있음을 나타냅니다.
    참고:

    PDU의 전원이 켜진 후에는 PDU 및 PSM의 LED, 명령 출력이 표시되고 크래프트 인터페이스의 LCD 디스플레이의 메시지 등 상태 지표에 최대 60초가 소요되어 PDU 및 PSM이 정상적으로 작동하고 있음을 나타낼 수 있습니다. 처음 60초 동안 표시되는 오류 지표는 무시합니다.
  9. PDU의 출력 전원 스위치를 켜 (|) 위치로 이동합니다.
  10. PDU 면판의 PDU OK LED가 꾸준히 켜지고 FAULT LED가 꺼져 있는지 확인하여 PDU가 올바르게 설치되고 제대로 작동하고 있음을 나타냅니다.
    참고:

    PDU OK LED가 꾸준히 켜지지 않으면 설치 및 배선 절차를 반복합니다.
  11. PSM에서 LED를 확인합니다. 각 PSM에 대해 입력 OK 및 출력 OK LED가 꾸준히 녹색으로 켜지고 결함 LED가 꺼져 있는지 확인합니다.
    참고:

    입력 OK 및 출력 OK LED가 꾸준히 켜지지 않거나 FAULT LED가 켜져 있는 경우, PTX5000 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 시스템 문제 해결을 참조하십시오.
  12. 라우팅 엔진 연결된 외부 관리 디바이스에서 시작 프로세스를 모니터링하여 시스템이 제대로 부팅되었는지 확인합니다.
  13. 다른 PDU에 대해 7~12단계를 반복합니다.
참고:

PDU가 시작 시퀀스를 완료할 때 라우팅 엔진 부팅됩니다. 라우팅 엔진 부팅이 끝나고 시스템의 전원을 꺼야 하는 경우 PTX5000 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 차단을 참조하십시오.

전원 공급장치의 전원을 공급한 후 전원을 끄기 전에 최소 60초간 기다려야 합니다.

대용량 DC PDU 및 대용량 DC PSM을 갖춘 DC 기반 PTX5000에서 전원 공급

대용량 DC PDU 및 대용량 DC PSM을 통해 DC 기반 PTX5000의 전원을 공급하려면,

참고:

전원 공급장치의 전원을 끄면 전원을 다시 켜기 전에 최소 60초간 기다려야 합니다.

  1. PDU(Power Distribution Unit) 및 PSM(전원 공급 장치 모듈)이 섀시에 완전히 삽입되어 있는지, 얼굴판의 캡티브 나사가 조여 있는지 확인합니다.
  2. 외부 관리 디바이스가 컨트롤 보드(AUXILIARY 또는 CONSOLE)의 라우팅 엔진 포트 중 하나에 연결되어 있는지 확인 합니다.
    참고:

    컨트롤 보드 호스트/이더넷 으로 레이블된 관리 이더넷 포트는 초기 소프트웨어 구성 이후까지 사용할 수 없습니다. AUXILIARY 또는 콘솔 포트에 연결된 디바이스를 사용하여 초기 설치 중에 시작 프로세스를 모니터링할 수 있습니다.
  3. 외부 관리 디바이스에 전원을 켭니다.
  4. 고객 사이트 회로 차단기를 스위치하여 DC 전원 케이블의 전압을 제공합니다.
  5. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  6. PDU 중 하나의 전원 스위치를 켜기(|) 위치로 전환합니다.
  7. 녹색 PDU OK LED가 꾸준히 녹색으로 표시되어 입력이 전원을 수신하고 있는지 확인합니다.
  8. 설치된 각 PSM에 대한 -1 및 -2 LED가 녹색으로 켜져 있는지 확인합니다. 또한 입력 1 확인, 입력 2 확인, 출력 확인 및 결함 () 각 PSM에서 LED를 확인합니다.
    참고:

    -1 및 -2 LED는 각 PDU에 연결된 PSM의 수에 따라 조명됩니다. PDU당 최대 8개 중 최소 3개의 PSM이 필요합니다. 또한 각 PSM에는 입력 및 출력 상태를 나타내는 LED가 있습니다.
    참고:

    PDU의 전원이 켜진 후에는 PDU 및 PSM의 LED, 명령 출력이 표시되고 크래프트 인터페이스의 LCD 디스플레이의 메시지 등 상태 지표에 최대 60초가 소요되어 PDU 및 PSM이 정상적으로 작동하고 있음을 나타낼 수 있습니다. 처음 60초 동안 표시되는 오류 지표는 무시합니다.
    참고:

    PDU OK 및 PSM LED가 꾸준히 켜지지 않거나 PSM에서 LED 결함()이 켜져 있는 경우 PTX5000 전원 시스템 문제 해결을 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 시스템 문제 해결을 참조하십시오.
  9. 라우팅 엔진 연결된 외부 관리 디바이스에서 시작 프로세스를 모니터링하여 시스템이 제대로 부팅되었는지 확인합니다.
  10. 다른 PDU에 대해 6 단계에서 8 단계까지 반복합니다.
참고:

PDU가 시작 시퀀스를 완료할 때 라우팅 엔진 부팅됩니다. 라우팅 엔진 부팅이 끝나고 시스템의 전원을 꺼야 하는 경우 PTX5000 패킷 전송 라우터 하드웨어 가이드의 PTX5000 전원 차단을 참조하십시오.

전원 공급장치의 전원을 공급한 후 전원을 끄기 전에 최소 60초간 기다려야 합니다.

PTX5000 전원 공급 차단

RE-DUO-C2600-16G 라우팅 엔진으로 PTX5000의 성능 강화

RE-DUO-C2600-16G 라우팅 엔진으로 PTX5000의 전원을 끄려면:

참고:

전원 공급장치의 전원을 공급한 후 전원을 끄기 전에 적어도 60초간 기다려야 합니다.
  1. PTX5000에 연결된 외부 관리 디바이스에서 운영 모드 명령을 실행합니다request system halt both-routing-engines. 명령은 라우팅 엔진을 완전히 차단하므로 상태 정보가 보존됩니다. 명령에 대한 자세한 내용은 소프트웨어 설치 및 업그레이드 가이드에서 요청 시스템 중단을 참조하십시오.

    PTX5000에 하나의 라우팅 엔진만 포함된 경우 명령을 실행합니다 request system halt .

    운영 체제가 중단되었는지 확인하는 메시지가 콘솔에 나타날 때까지 기다립니다.

  2. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  3. PDU의 전원 스위치를 오프(O) 위치로 이동합니다.
  4. 특정 PDU에 대해 다음의 추가 단계를 수행합니다.

    • 120-A DC PDU - PDU의 서킷 브레이커를 오프(O) 위치로 전환합니다.

    • 60-A DC PDU - PDU의 전원 입력 스위치를 오프(O) 위치로 전환합니다.

    • 3상 델타 AC PDU 또는 3상 wye AC PDU - PDU의 서킷 브레이커를 오프(O) 위치로 전환합니다.

  5. 다른 PDU에 대해 3단계와 4단계를 반복합니다.
  6. PDU 면판의 PDU OK LED가 꺼져 있는지 확인합니다. 특정 PDU에 대해 이러한 추가 LED가 꺼져 있는지 확인합니다.

    • 120-A DC PDU - CB ON LED가 꺼져 있는지 확인합니다.

    • 60-A DC PDU - LED 의 SW 가 꺼져 있는지 확인합니다.

    • 3상 델타 AC PDU 또는 3상 wye AC PDU - CB ON LED가 꺼져 있는지 확인합니다.

    참고:

    전원 공급장치의 전원을 끄면 전원을 다시 켜기 전에 최소 60초간 기다려야 합니다.

RE-PTX-X8-64G 라우팅 엔진으로 PTX5000 전원 공급

RE-PTX-X8-64G 라우팅 엔진으로 PTX5000의 전원을 끄려면:

참고:

전원 공급장치의 전원을 공급한 후 전원을 끄기 전에 적어도 60초간 기다려야 합니다.
  1. PTX5000에 연결된 외부 관리 디바이스에서 운영 모드 명령을 실행합니다request vmhost halt routing-engine both. 명령은 라우팅 엔진을 완전히 차단하므로 상태 정보가 보존됩니다. 명령에 대한 자세한 내용은 소프트웨어 설치 및 업그레이드 가이드의 vmhost 중단을 요청하십시오.

    PTX5000에 하나의 라우팅 엔진만 포함된 경우 명령을 실행합니다 request vmhost halt .

    운영 체제가 중단되었는지 확인하는 메시지가 콘솔에 나타날 때까지 기다립니다.

  2. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  3. PDU의 전원 스위치를 오프(O) 위치로 이동합니다.
  4. 특정 PDU에 대해 다음의 추가 단계를 수행합니다.

    • 120-A DC PDU - PDU의 서킷 브레이커를 오프(O) 위치로 전환합니다.

    • 60-A DC PDU - PDU의 전원 입력 스위치를 오프(O) 위치로 전환합니다.

    • 3상 델타 AC PDU 또는 3상 wye AC PDU - PDU의 서킷 브레이커를 오프(O) 위치로 전환합니다.

  5. 다른 PDU에 대해 3단계와 4단계를 반복합니다.
  6. PDU 면판의 PDU OK LED가 꺼져 있는지 확인합니다. 특정 PDU에 대해 이러한 추가 LED가 꺼져 있는지 확인합니다.

    • 120-A DC PDU - CB ON LED가 꺼져 있는지 확인합니다.

    • 60-A DC PDU - LED 의 SW 가 꺼져 있는지 확인합니다.

    • 3상 델타 AC PDU 또는 3상 wye AC PDU - CB ON LED가 꺼져 있는지 확인합니다.

    참고:

    전원 공급장치의 전원을 끄면 전원을 다시 켜기 전에 최소 60초간 기다려야 합니다.
