Fast Track to Rack 설치 및 전원 공급

라우터를 평평하고 안정된 표면에 놓습니다.

맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.

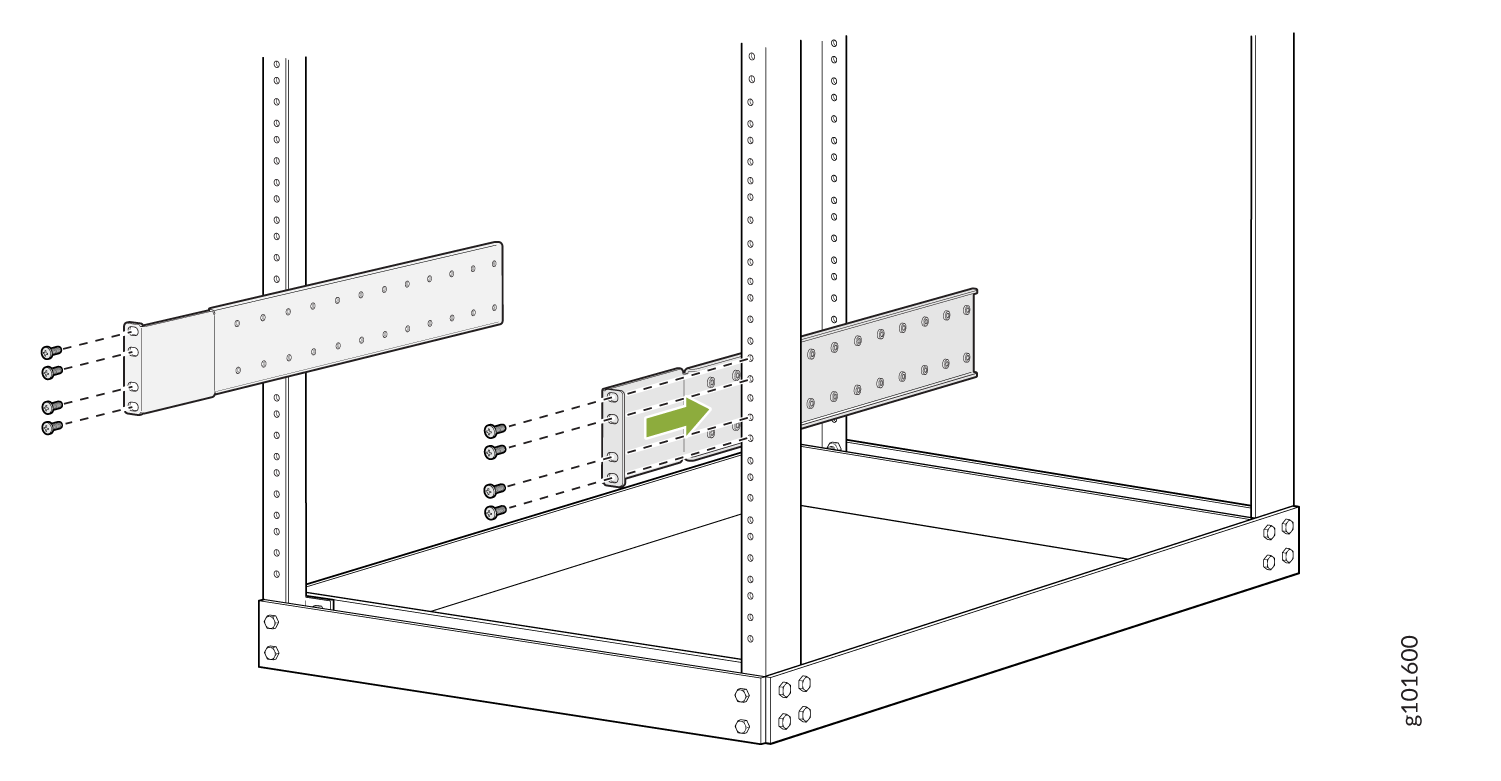

랙에 적합한 8개의 랙 마운트 나사와 드라이버를 사용하여 마운팅 블레이드를 전면 랙 포스트에 부착합니다.

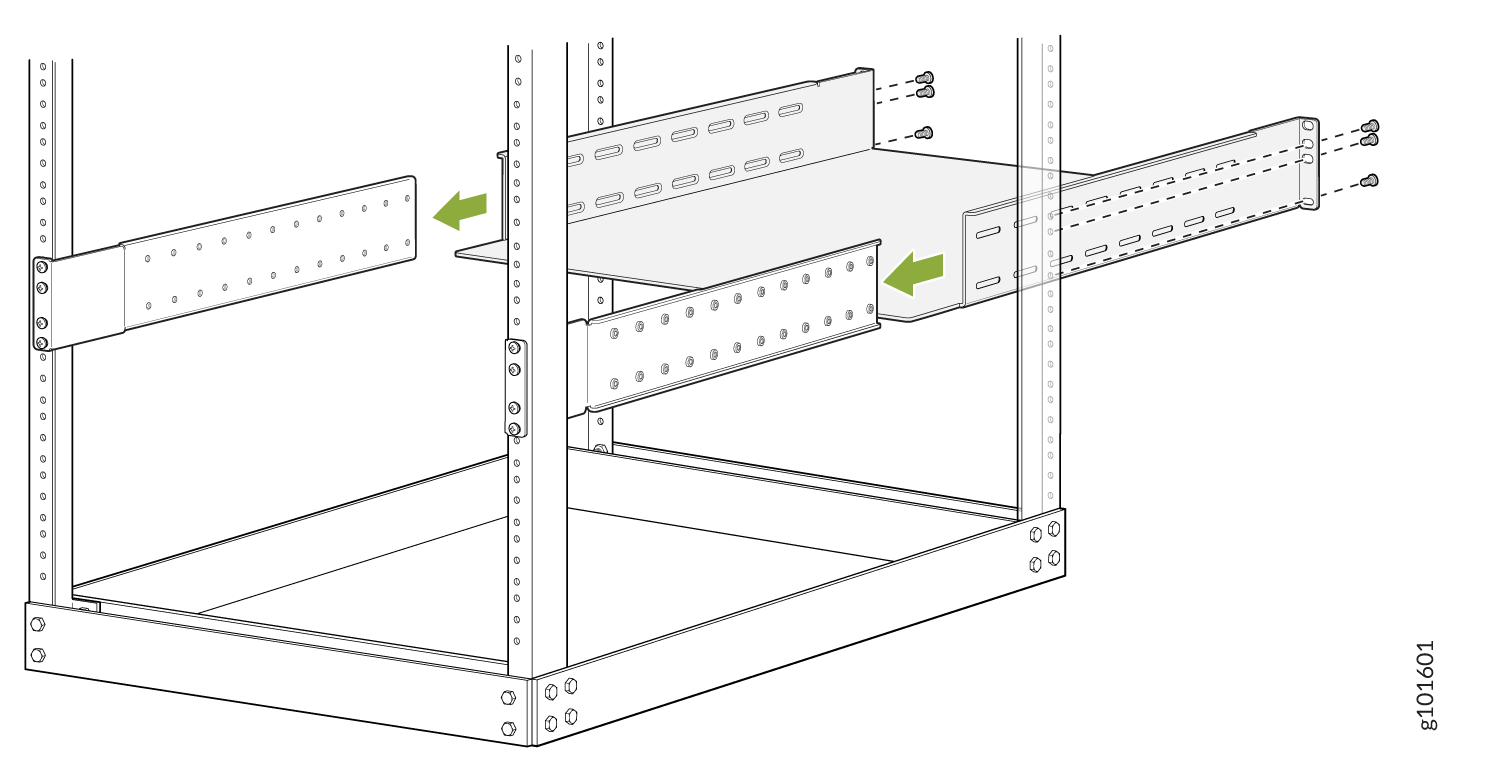

랙의 뒷면에서 마운팅 블레이드가 마운팅 트레이의 홈으로 미끄러지도록 마운팅 트레이를 랙의 뒷면 포스트로 밀어 넣으십시오. 랙에 적합한 6개의 랙 마운트 나사와 드라이버를 사용하여 트레이를 뒷면 랙 포스트에 부착합니다.

장착 트레이가 수평인지 확인하십시오.

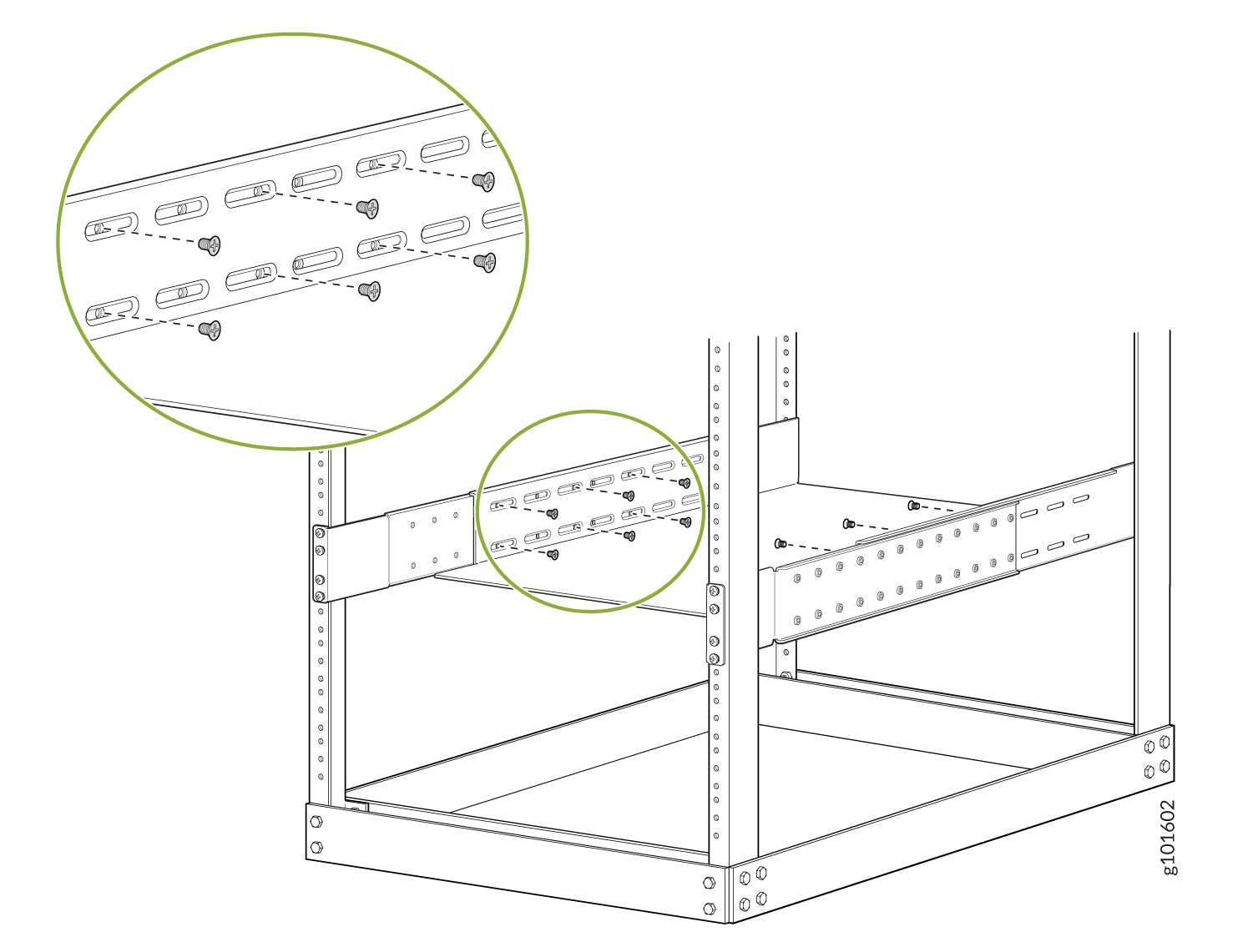

12 Phillips 8-32 x .375인치가 있는 트레이에 장착 블레이드를 부착합니다. 납작 머리 나사.

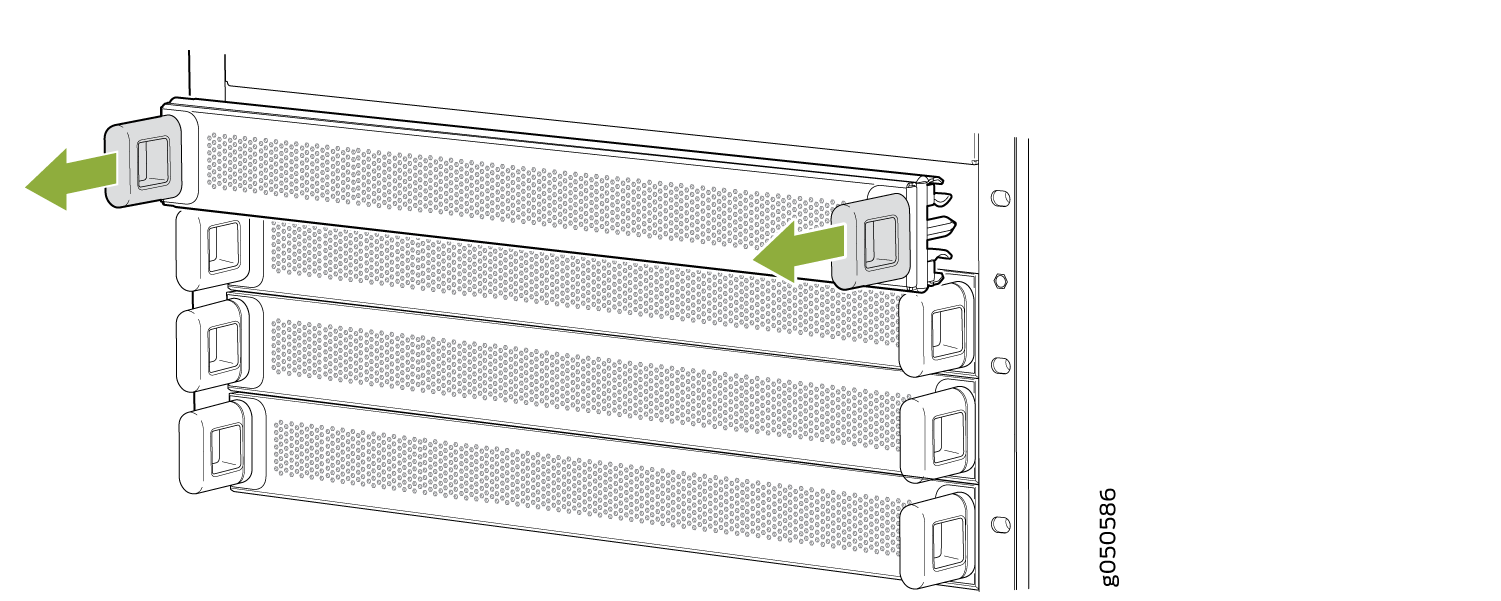

손잡이를 잡고 덮개를 똑바로 당겨 라인 카드 슬롯 덮개를 제거합니다.

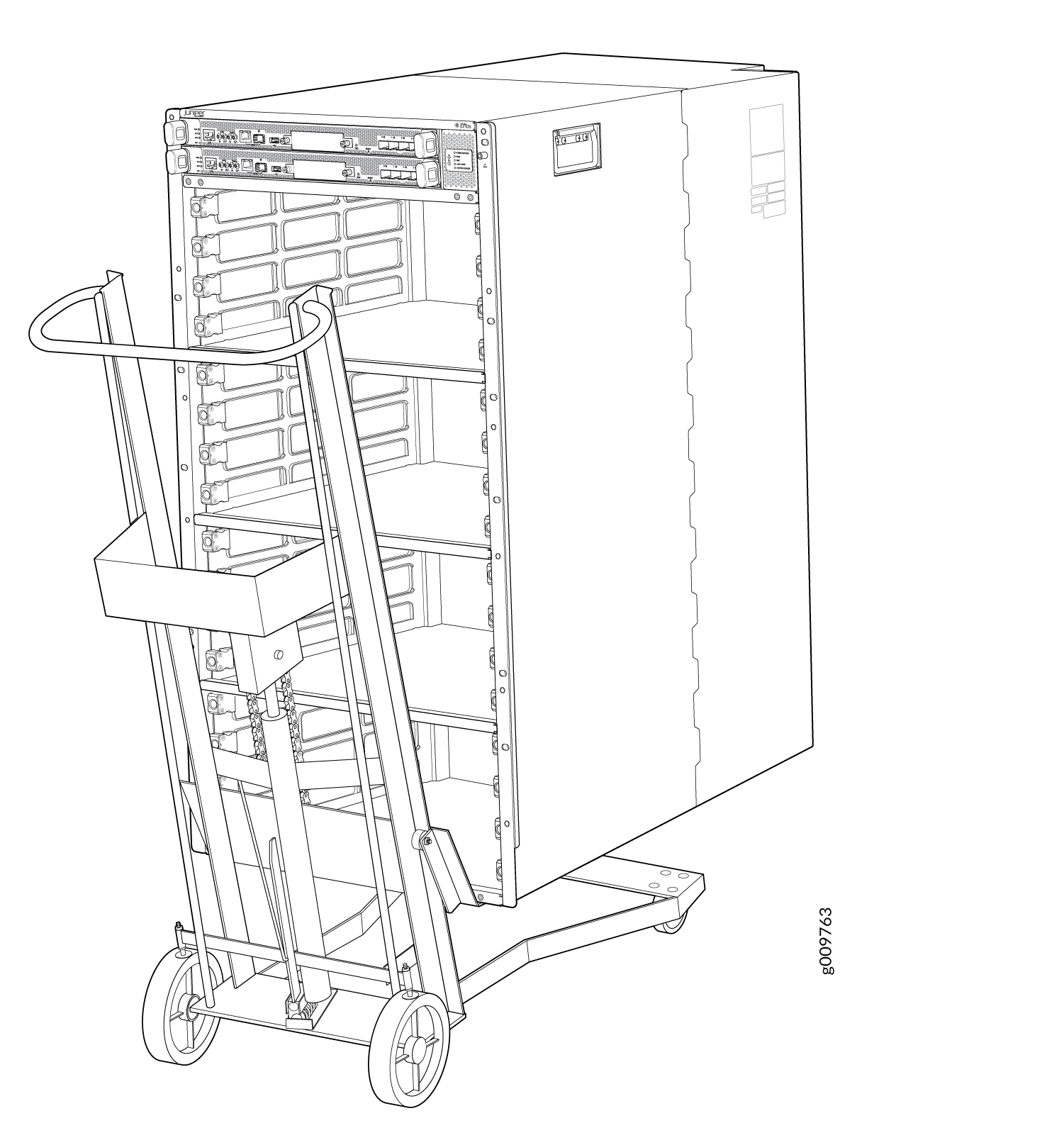

라우터를 리프트에 싣고 리프트 플랫폼에 단단히 고정되도록 합니다.

리프트를 사용하여 라우터를 랙 앞에 정렬하고 장착 트레이 앞의 중앙에 맞춥니다.

섀시를 약 0.75 인치 들어 올립니다. (1.9cm) 장착 트레이 표면 위. 섀시를 장착 트레이에 최대한 가깝게 맞춥니다.

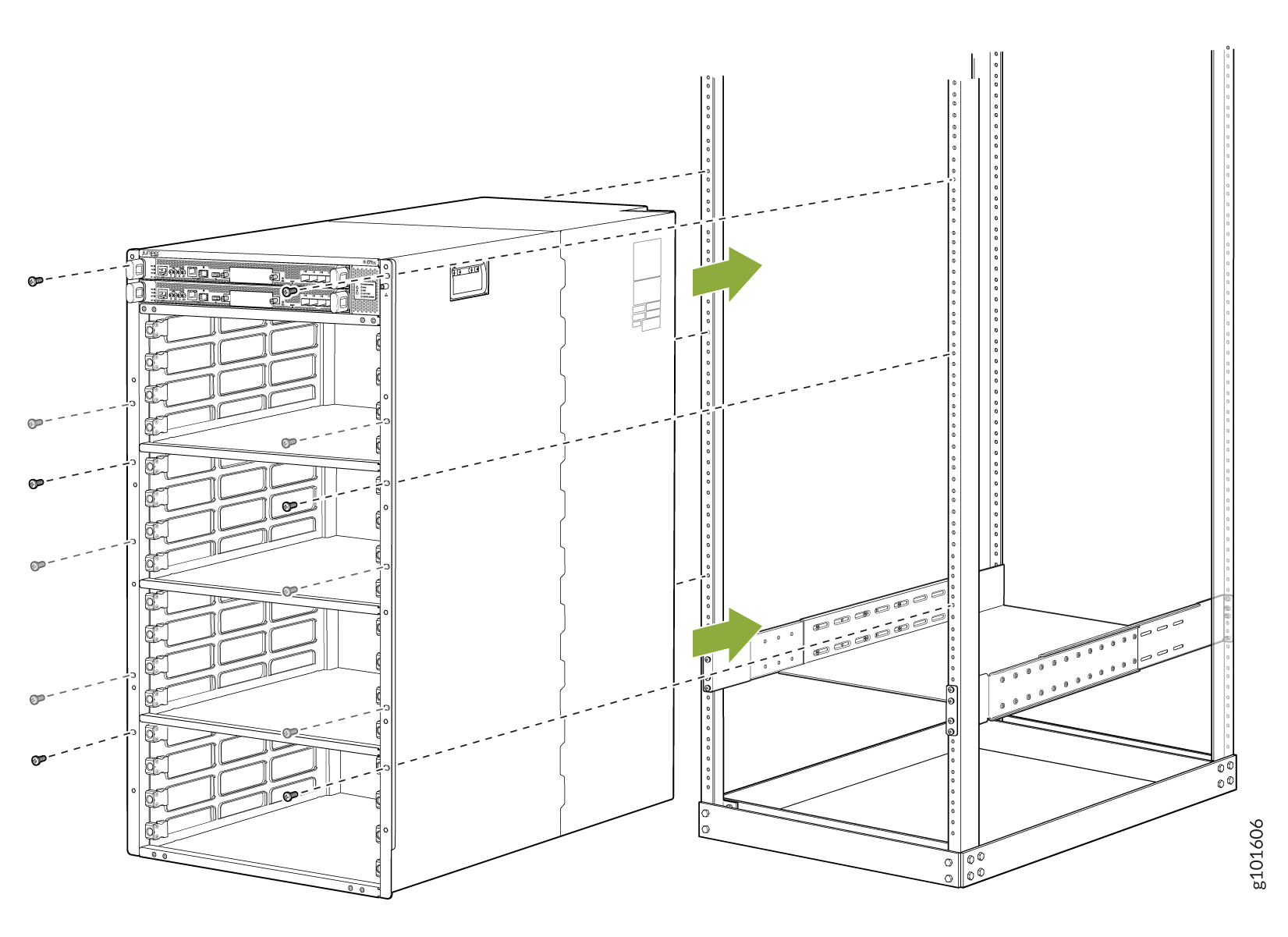

섀시 플랜지가 랙 레일에 닿을 때까지 섀시를 장착 트레이에 조심스럽게 밀어 넣습니다. 장착 블레이드는 섀시 플랜지의 구멍이 랙 레일의 구멍과 일직선이 되도록 합니다.

각 열린 플랜지 구멍과 랙 구멍을 통해 14개의 랙 마운트 나사를 설치하여 섀시를 랙에 부착합니다.

리프트를 랙에서 멀리 이동하십시오.

라우터의 정렬을 확인합니다. 랙의 각 측면에 있는 랙 마운트 나사가 정렬되어야 하며 라우터는 수평이어야 합니다. 나사를 조입니다.

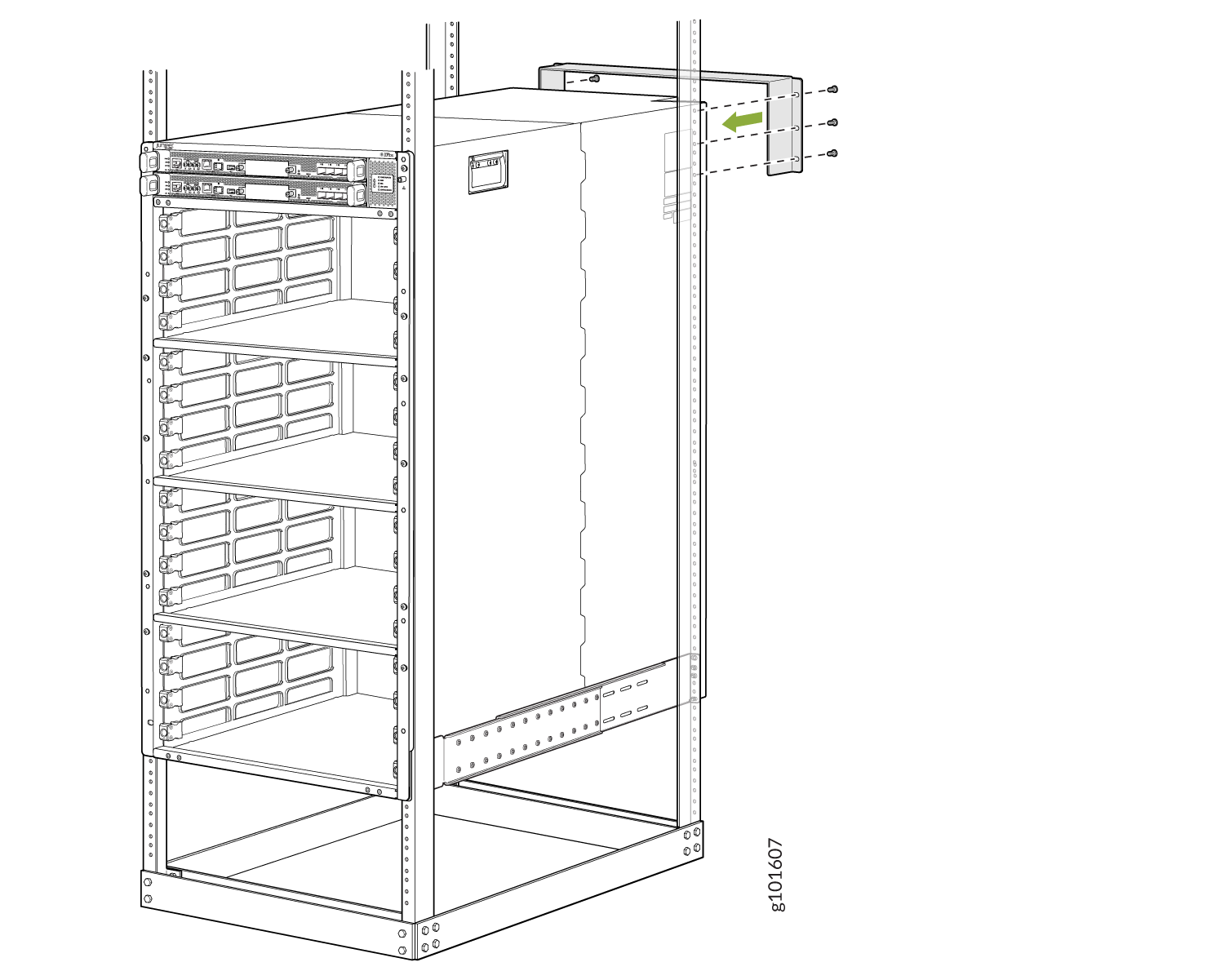

랙의 뒷면 포스트 사이에 안전 장치를 삽입하십시오. 섀시 상단에 놓고 랙의 구멍에 맞아야 합니다.

각 열린 플랜지 구멍과 랙 구멍을 통해 6개의 랙 마운트 나사를 설치하여 고정 장치를 랙에 부착합니다. 나사를 조입니다.

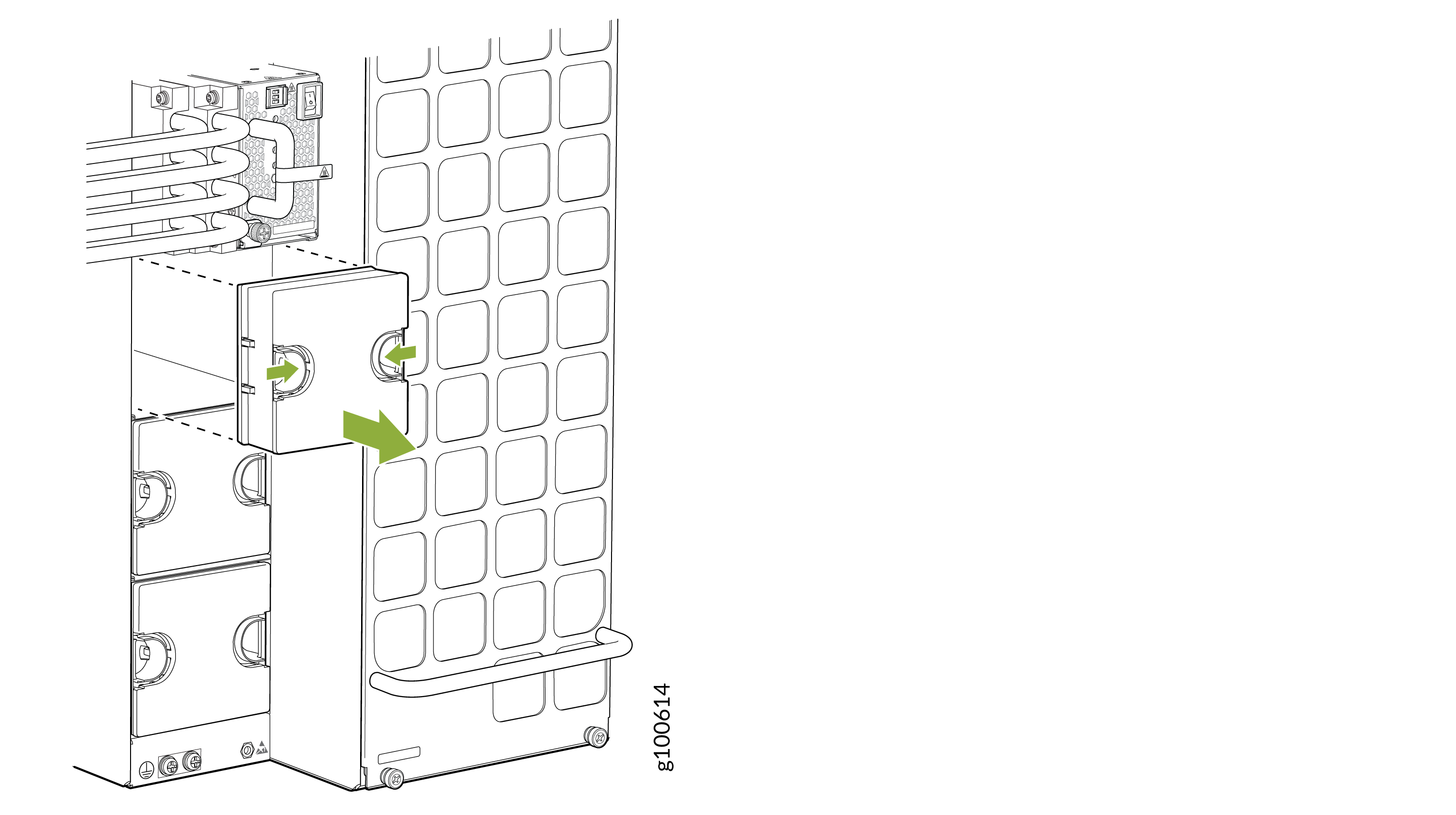

전원 공급 장치 슬롯에 덮개가 있는 경우 엄지와 검지를 손가락 구멍에 삽입하고 덮개를 꽉 쥐고 슬롯에서 당겨 빼냅니다. 나중에 사용할 수 있도록 덮개를 보관하십시오.

전원 공급 장치 연결부를 만지지 않도록 주의하면서 가방에서 전원 공급 장치를 꺼냅니다.

전원 공급 장치의 4면을 모두 덮고 있는 보호용 플라스틱 랩을 벗겨내고 제거합니다.

전원 스위치가 대기(O) 위치로 설정되어 있는지 확인하십시오. 이 스위치는 출력 전압을 끕니다. 입력 전원을 차단하지 않습니다.

손가락을 사용하거나 Phillips (+) 드라이버(번호 1) 를 사용하여 고정 나사를 시계 반대 방향으로 풉니다.

조임 나사를 돌려 전원 공급장치의 전면판에서 분리하여 래치를 분리합니다.

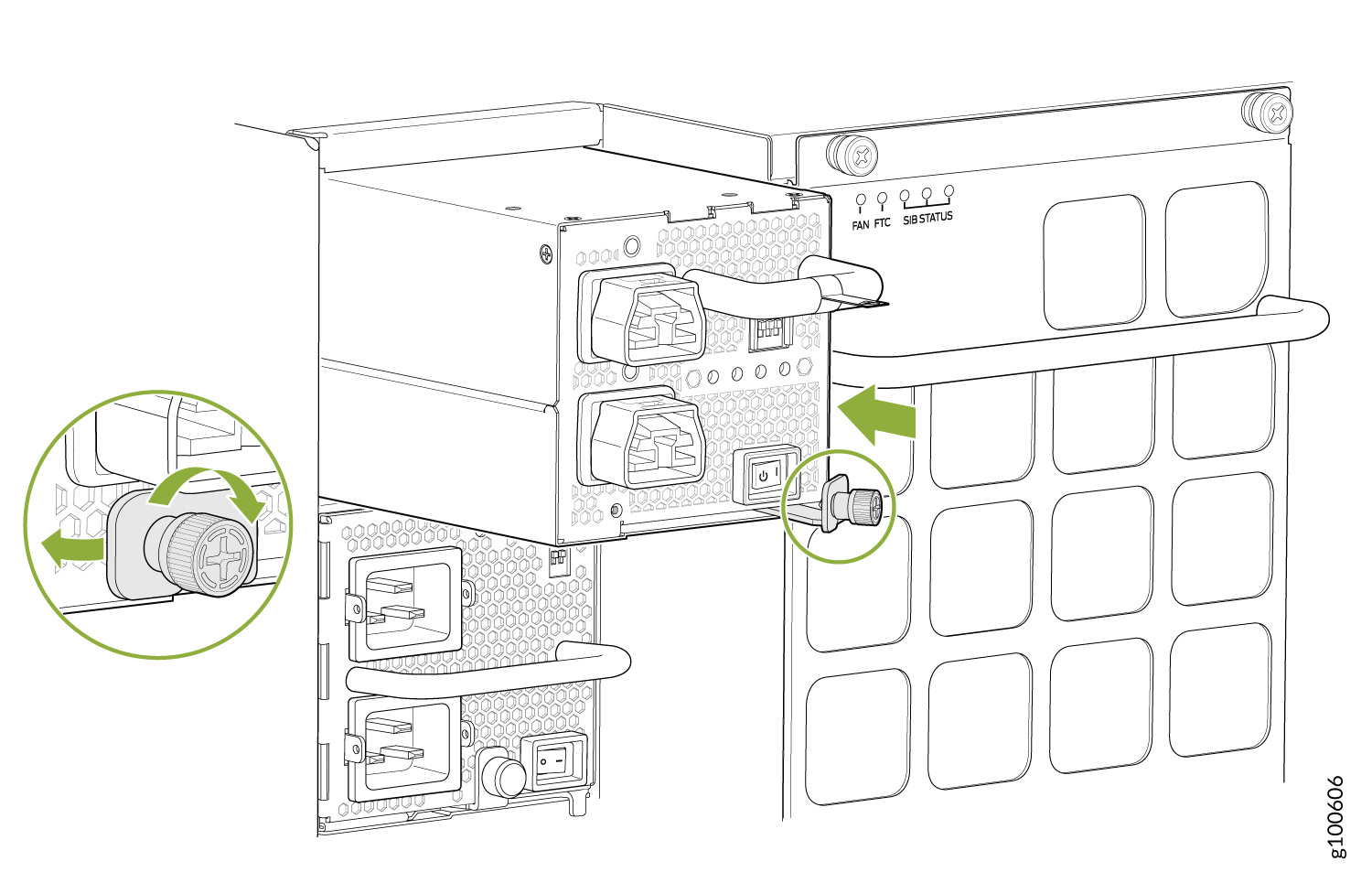

양손으로 전원 공급 장치를 시스템 뒷면의 전원 공급 장치 슬롯에 놓습니다. 전원 공급 장치가 슬롯에 완전히 장착될 때까지 전원 공급 장치를 섀시에 똑바로 밀어 넣습니다. 전원 공급장치 면판이 인접 전원 공급장치 면판 또는 전원 공급장치 커버와 같은 높이인지 확인합니다.

캡티브 나사를 전원 공급장치 면판에 밀어 넣습니다. 나사가 전면판의 해당 구멍 안에 안착되었는지 확인합니다.

손가락을 사용하거나 Phillips (+) 드라이버(1번 ) 를 사용하여 조임 나사를 시계 방향으로 돌려 조입니다. 과도하게 조이지 마십시오 - 나사에 7.3lb-in(0.82Nm) 이상의 토크를 가하지 마십시오. 나사가 완전히 조여지면 래치가 라우터 섀시에 고정됩니다.

면허가 있는 전기 기술자가 보호 접지 단자 러그(액세서리 키트에 제공됨)를 접지 케이블에 연결했는지 확인하십시오.

접지 케이블의 다른 쪽 끝을 라우터가 설치된 랙과 같은 적절한 접지에 연결합니다.

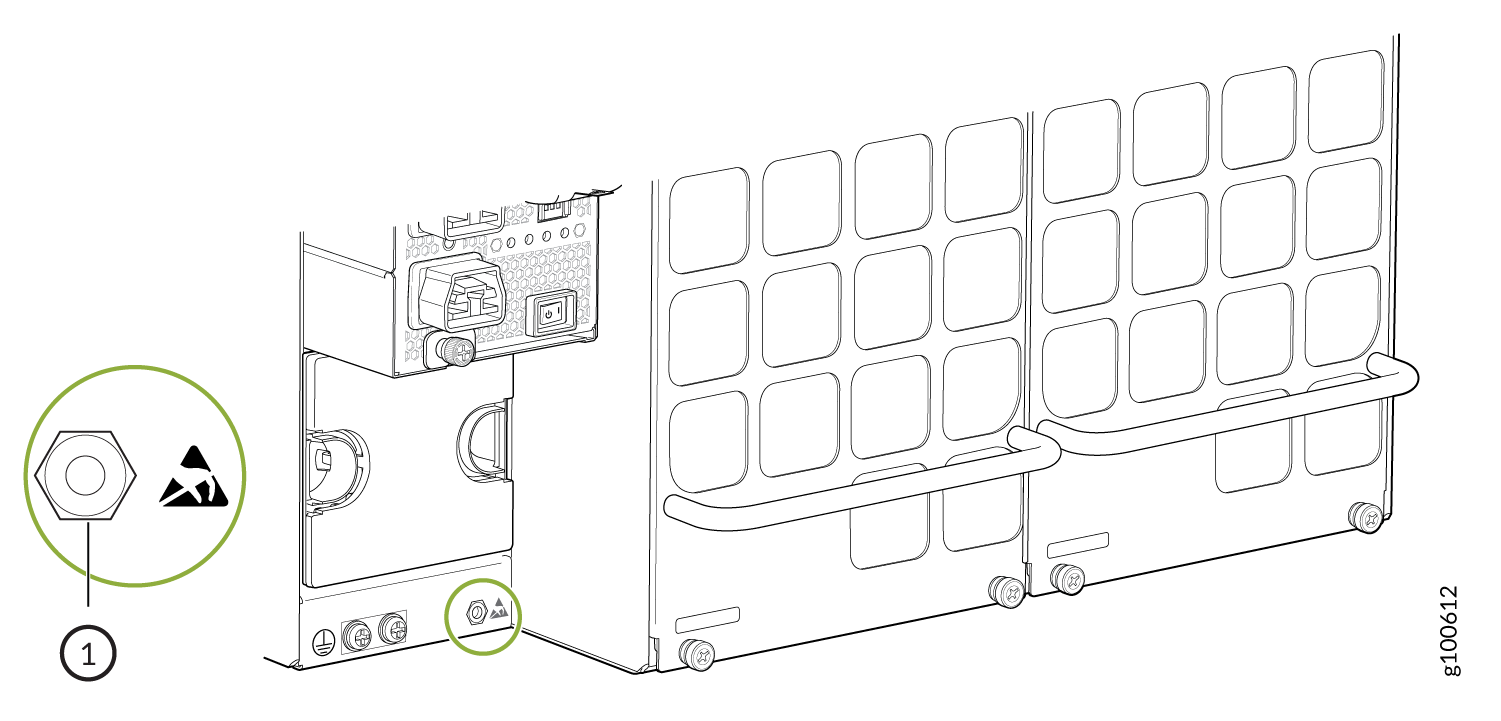

맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점에 연결합니다. 보호 접지 단자 옆과 PTX10016 후면의 PSU 9 아래에 ESD 지점이 있습니다.

1 개 — ESD 포인트

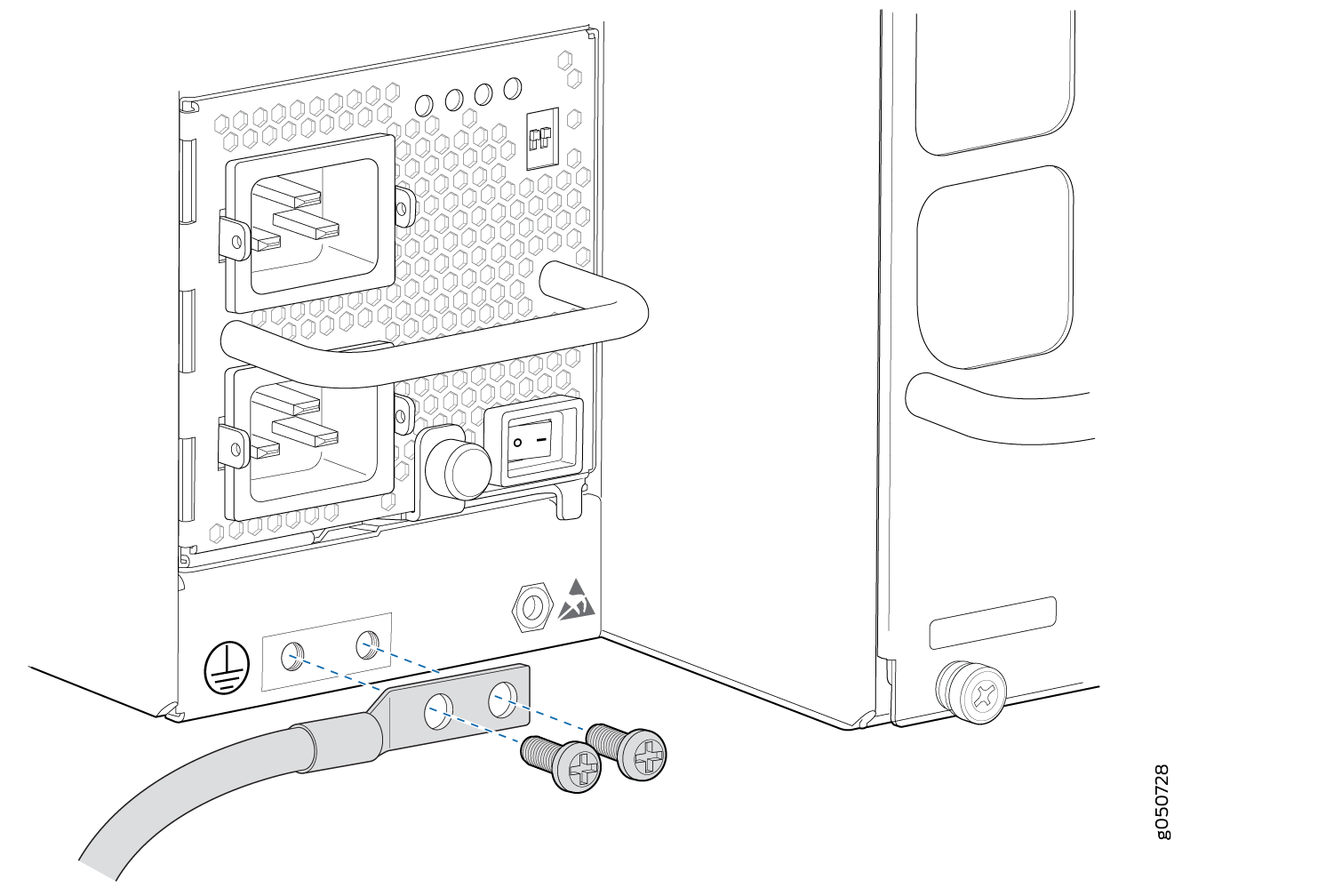

십자 드라이버를 사용하여 ESD 지점에 인접한 접지 단자에 있는 두 개의 나사를 제거합니다. 나사를 저장합니다.

케이블 연결이 왼쪽을 가리키도록 섀시 접지 러그와 케이블을 나사 구멍 위에 놓습니다.

접지 러그와 접지 케이블 위에 두 개의 나사를 놓습니다.

십자 드라이버를 사용하여 두 개의 나사를 조입니다.

접지 케이블을 드레싱하고 다른 장치 구성 요소에 대한 액세스를 만지거나 차단하지 않고 사람들이 그 위로 넘어질 수 있는 곳을 드레이프하지 않도록 하십시오.

각 전원 케이블을 전용 전원(A 및 B)에 연결합니다. JNP10K-PWR-AC2는 각 전원 공급장치를 별도의 소스에 연결해야 합니다. PTX10016에 가능한 몇 가지 케이블 연결 조합은 그림 1 을 참조하십시오.

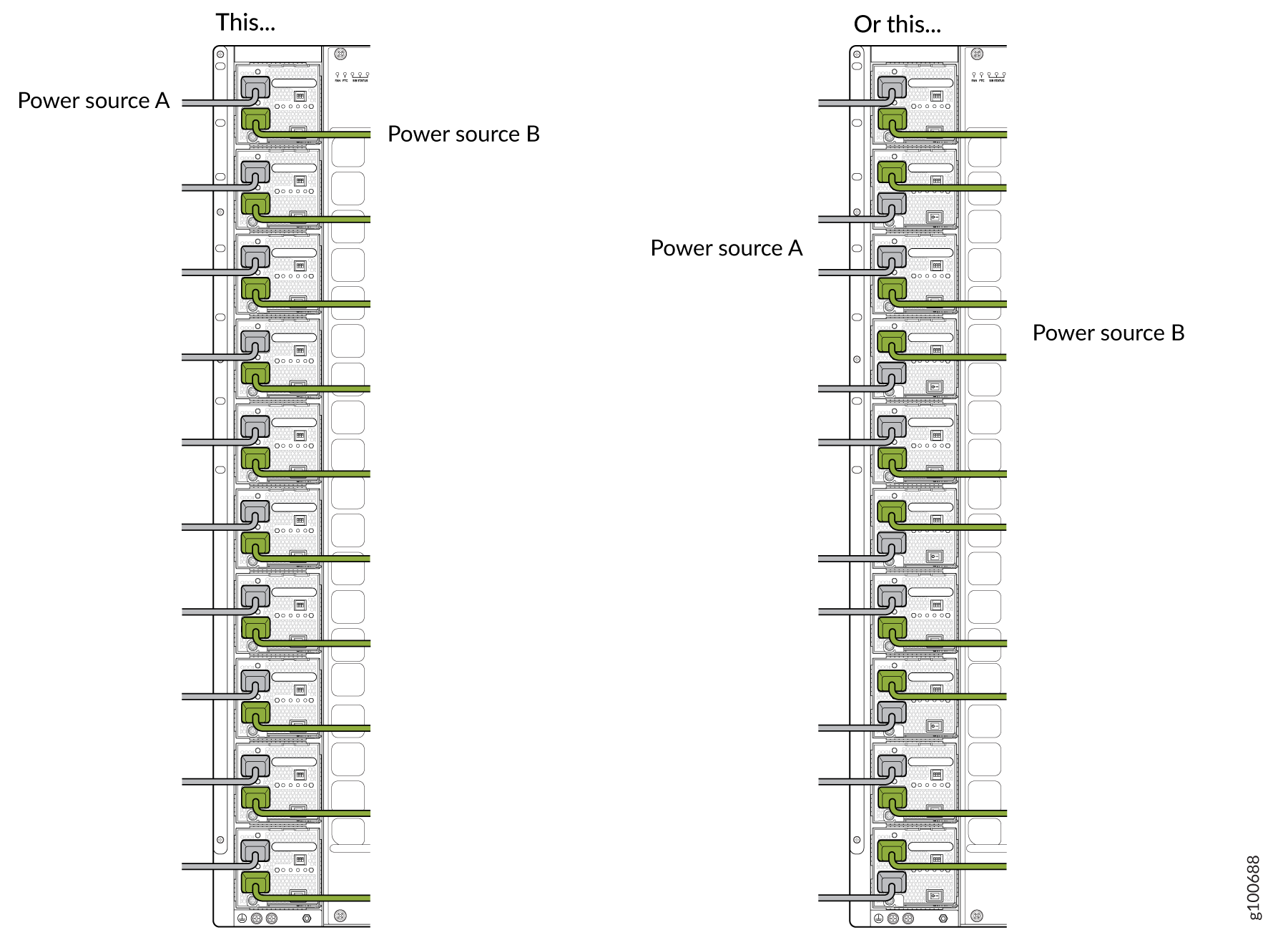

그림 1: JNP10K-PWR-AC2 전원 케이블 에 대한 적절한 로드 밸런싱

각 전원 케이블에 대해 Anderson 커넥터가 있는 케이블의 끝을 JNP10K-PWR-AC2 전원 공급장치에 삽입합니다. 커넥터가 케이블을 제자리에 끼우고 잠급니다.

전원 콘센트에 전원 스위치가 있는 경우 켜짐(|) 위치로 설정합니다.

3개의 DIP 스위치를 설정하여 입력 소스의 수를 나타내고 고전력 또는 저전력을 나타냅니다. 표 1을 참조하십시오.

두 전원 입력을 모두 사용하는 경우 두 활성화 스위치를 모두 켜짐 위치로 설정합니다. 소스 중복을 사용하지 않는 경우 사용하지 않는 소스를 오프(O) 위치로 설정합니다. 소스 입력이 사용 중이 아니고 활성화 스위치가 켜져 있는 경우 LED가 빨간색으로 바뀌고 오류를 나타냅니다(|).

전원 공급장치 면판의 INP1 및 INP2 LED가 켜져 있고 꾸준히 켜져 있는지 확인합니다.

전원 스위치를 켜짐(|) 위치로 누릅니다.
