PTX10016 라우터에 프런트 도어와 해당 구성 요소를 설치하고 유지 관리합니다

PTX10016 라우터에서는 광섬유 케이블을 보호하고 전자기 간섭(EMI)으로부터 추가적인 보호를 제공하기 위해 전면 도어가 필요합니다. 전면 도어는 옵션 케이블 관리 시스템의 유무에 관계없이 설치할 수 있습니다.

PTX10016은 두 가지 유형의 전면 도어를 지원합니다.

  1. 측면 EMI 디플렉터를 지원하는 부품 번호가 JNP10016-FRNT-PNL인 도어.
  2. 부품 번호가 JNP10016-FRPNL1인 도어로 케이블 씰, 측면 EMI 디플렉터 및 에어 필터를 지원합니다.

PTX10016 라우터에 프론트 도어 설치

전면 도어를 설치하기 전에 다음 도구와 부품이 있는지 확인하십시오.

  • 2번 십자(+) 드라이버

  • 전면 도어 및 측면 EMI 디플렉터(전면 도어 키트에 제공)

  • 베이스 브래킷 세트(베이스 브래킷 2개 - 오른쪽 베이스 브래킷 1개와 왼쪽 베이스 브래킷 1개, 제공)

  • 래치 브래킷 세트(래치 브래킷 2개 - 오른쪽 래치 브래킷 1개와 왼쪽 래치 브래킷 1개, 제공)

  • 십자 플랫 헤드 장착 나사 8개(전면 도어 키트에 제공됨)

  • 정전기 방전(ESD) 접지 스트랩(액세서리 키트에 제공)

  • (JNP10016-FRPNL1의 경우) 케이블 씰 5개 - 오른쪽용 케이블 씰 3개 및 왼쪽용 케이블 씰 2개(전면 도어 키트에 제공)

  • (JNP10016-FRPNL1의 경우) 케이블 씰 5개 - 긴 케이블 씰을 부착하기 위한 나사 6개(전면 도어 키트에 제공)

  • (JNP10016-FRPNL1의 경우) 에어 필터(전면 도어 키트에 제공됨)

전면 도어 설치 방법:

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다. ESD 포인트는 PTX10016 섀시 전면의 상태 LED 패널 위에 있습니다( 그림 1 참조).
    그림 1: PTX10016 섀시 ESD Point on the Front of the PTX10016 Chassis 전면의 ESD 포인트
    1
    —

    ESD 포인트


  2. 현관문에 테이프로 붙인 비닐봉지를 제거합니다. 이 가방에는 래치 브래킷, 베이스 브래킷 및 나사가 들어 있습니다. 그림 2를 참조하십시오. 베이스 브래킷은 래치 브래킷보다 큽니다.

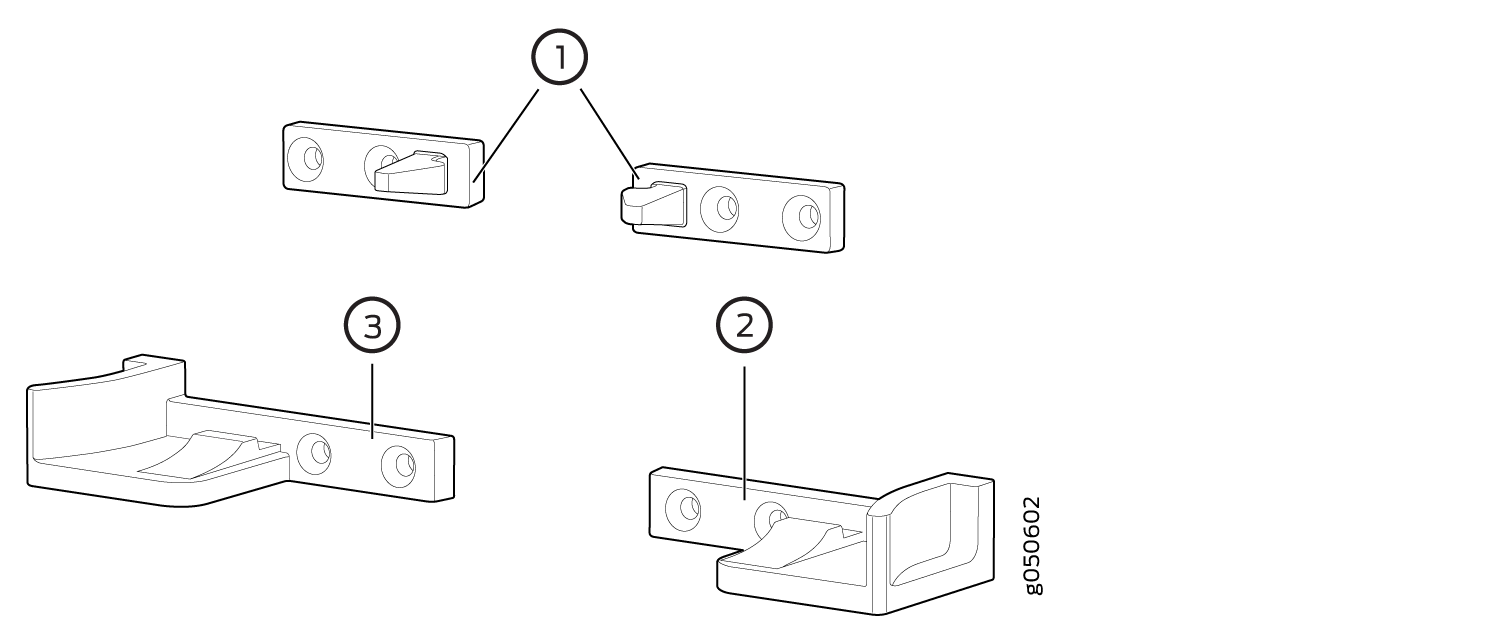

    그림 2: 전면 도어 장착 브래킷 Front Door Mounting Brackets
    1
    —

    래치 브래킷
    3
    —

    왼쪽 베이스 브래킷
    2
    —

    오른쪽 베이스 브래킷


  3. 오른쪽 및 왼쪽 베이스 브래킷을 섀시 전면 하단에 장착합니다. 두 개의 래치 브래킷을 섀시에 부착합니다. 나사 구멍은 상단 라인 카드 슬롯과 라우팅 및 제어 보드(RCB) 사이의 각 래치 브래킷에 대해 위치합니다. Phillips 드라이버를 사용하여 제공된 일자 나사 4개를 사용하여 베이스 브래킷을 섀시 전면 하단에 부착합니다. 그림 3을 참조하십시오.

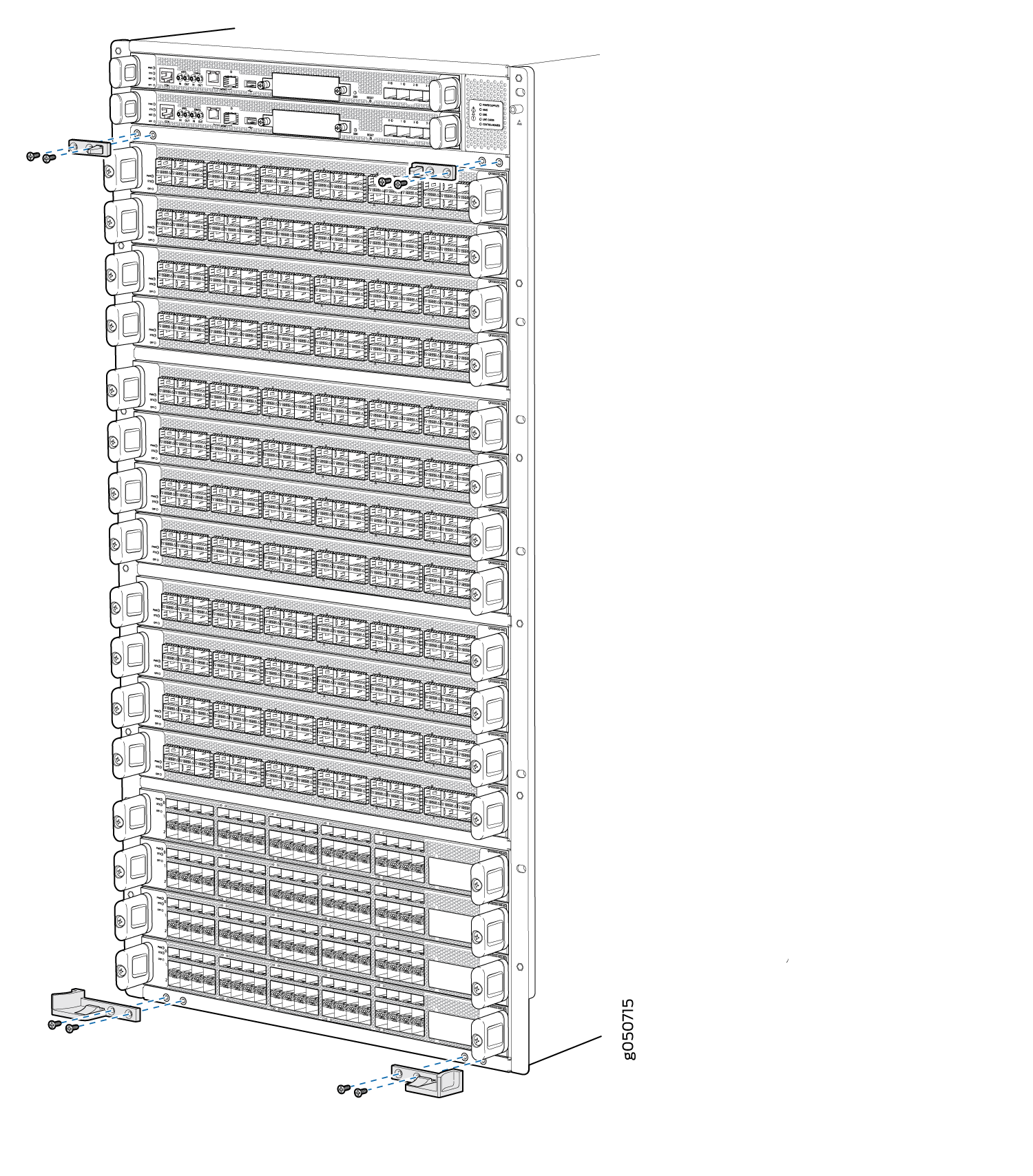

    그림 3: 베이스 및 래치 브래킷 Attach Base and Latch Brackets 부착
  4. 케이블 씰을 설치합니다.
    1. 십자 드라이버를 사용하여 RCB 옆에 있는 오른쪽 상단 장착 나사를 제거합니다. 장착 나사는 섀시 플랜지를 4포스트 랙에 고정합니다.
    2. RCB 케이블 씰의 구멍을 플랜지의 장착 구멍에 맞춥니다. 십자 드라이버를 사용하여 케이블 씰과 플랜지를 랙에 고정하여 장착 나사를 조입니다.
    3. 긴 케이블 씰은 상호 교환할 수 없습니다. 오른쪽 상단 케이블 씰, 오른쪽 하단 케이블 씰, 왼쪽 상단 케이블 씰 및 왼쪽 하단 케이블 씰이 있습니다. 제공된 6개의 나사와 드라이버를 사용하여 오른쪽 상단 케이블 씰을 오른쪽 하단 케이블 씰에 부착하고 왼쪽 상단 케이블 씰을 왼쪽 하단 케이블 씰에 부착합니다. 그림 4를 참조하십시오.

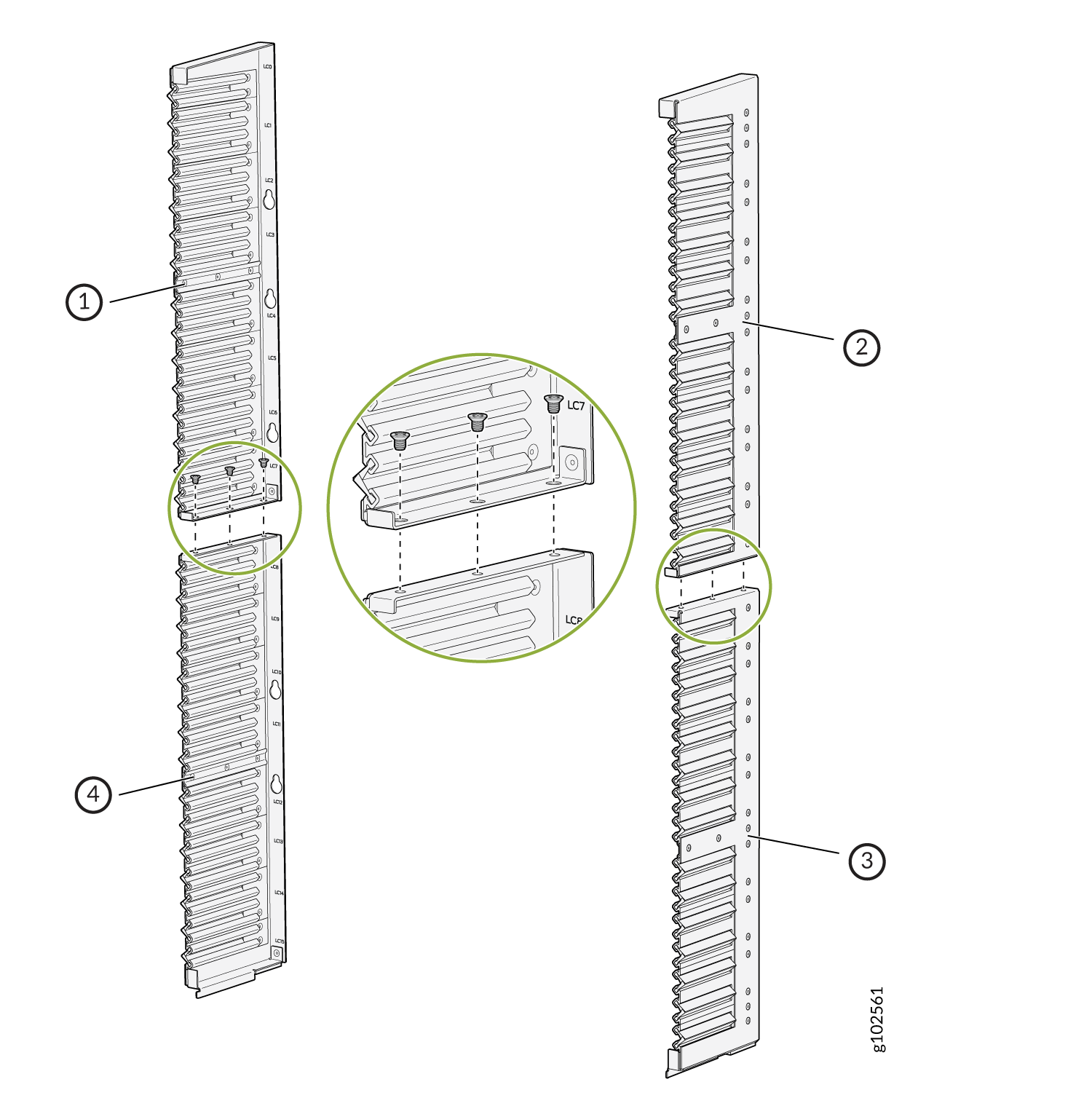

      그림 4: 케이블 씰 Assembly diagram for a vertical rack system with four labeled components showing slots and grooves. Includes screw attachment details. 부착
      1
      —

      좌측 상단 케이블 씰
      3
      —

      오른쪽 하단 케이블 씰
      2
      —

      오른쪽 상단 케이블 씰
      4
      —

      왼쪽 하단 케이블 씰
    4. 섀시의 한쪽을 따라 라인 카드 슬롯 옆에 있는 장착 나사를 풉니다.
    5. 긴 케이블 씰 중 하나의 열쇠 구멍 슬롯을 장착 나사 위에 놓습니다. 긴 케이블 씰은 상호 교환할 수 없습니다. 오른쪽 상단 케이블 씰, 오른쪽 하단 케이블 씰, 왼쪽 상단 케이블 씰 및 왼쪽 하단 케이블 씰이 있습니다. 열쇠 구멍 슬롯이 라인 카드 옆 안쪽에 오도록 케이블 씰을 설치합니다. 그림 5를 참조하십시오.

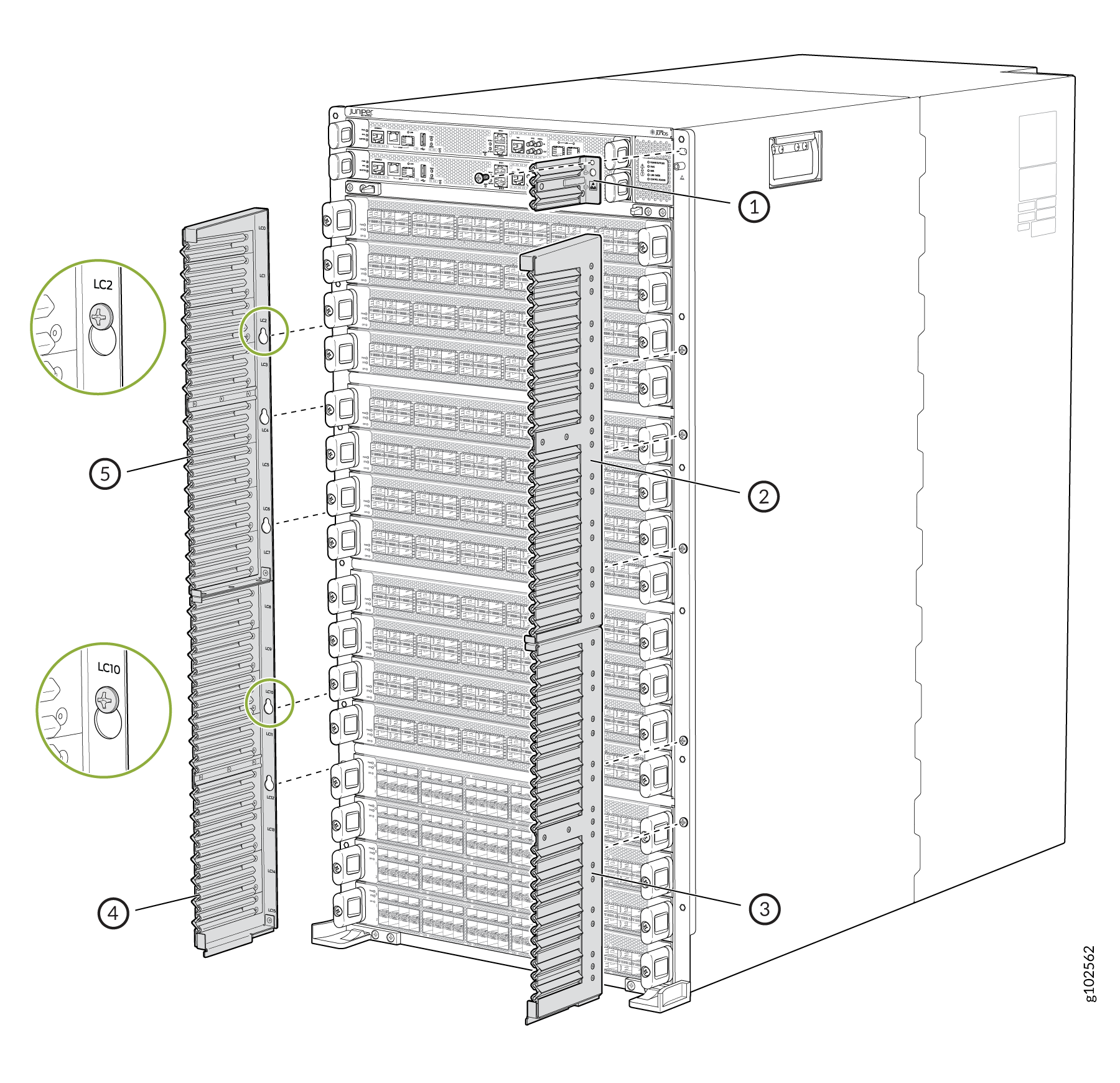

      그림 5: 케이블 씰 Technical diagram of a server rack with modular components labeled. Top section includes control modules. Middle section has server blades. Side panels and locking mechanisms labeled LC2 and LC10. 설치
      1
      —

      RCB 케이블 씰, RCB 오른쪽에 설치
      4
      —

      왼쪽 하단 케이블 씰
      2
      —

      오른쪽 상단 케이블 씰
      5
      —

      좌측 상단 케이블 씰
      3
      —

      오른쪽 하단 케이블 씰


    6. 장착 나사 뒤의 열쇠 구멍 슬롯을 아래로 밀고 케이블 씰을 섀시에 맞춥니다. 십자 드라이버로 장착 나사를 조입니다.
    7. 다른 케이블 씰에 대해 4.d단계에서 4.f단계를 반복합니다.
  5. 라인 카드 또는 선택적 케이블 관리 시스템을 아직 설치하지 않은 경우 도어를 연결하기 전에 지금 설치하십시오. PTX10016 라우터에 라인 카드 설치를 참조하고 PTX10016 라인 카드에 케이블 관리 시스템 설치를 참조하십시오.
  6. 전면 도어를 들어 올려 두 개의 베이스 브래킷 위에 올려 놓습니다.
  7. 두 개의 램프에 맞물릴 때까지 도어를 브래킷 글라이드에 밀어 넣습니다.
  8. 섀시와 수직이 될 때까지 도어를 섀시 쪽으로 기울입니다. 도어 측면의 걸쇠 버튼은 도어를 제자리에 잠급니다. 그림 6 또는 그림 7 참조).
    그림 6: PTX10016 섀시에 JNP10016-FRNT-PNL 전면 도어 설치 Technical illustration of a server rack with stacked server modules, front panel partially removed, numbered label 1 and arrows indicating parts or actions for maintenance or installation.
    1
    —

    래치 버튼


    그림 7: PTX10016 섀시에 JNP10016-FRPNL1 전면 도어 설치 Error analyzing image
    1
    —

    래치 버튼


  9. 측면 EMI 디플렉터를 장착합니다.
    참고:

    JNP10016-FRNT-PNL에는 측면 EMI 디플렉터를 부착하기 위한 마운팅 포인트가 있고 JNP10016-FRPNL1에는 측면 EMI 디플렉터를 부착하기 위한 3개의 마운팅 포인트가 있습니다.
    1. 오른쪽 EMI 디플렉터의 손잡이를 전면 도어 오른쪽의 장착 구멍에 맞춥니다. 손잡이를 시계 방향으로 돌려 측면 EMI 디플렉터를 전면 도어에 고정합니다. JNP10016-FRNT-PNL은 그림 8을, JNP10016-FRPNL1은 그림 9를 참조하십시오.
    2. 이 단계를 반복하여 전면 도어의 왼쪽에 반대쪽 EMI 디플렉터를 설치합니다.
    그림 8: JNP10016-FRNT-PNL에 측면 EMI 디플렉터 설치 Error analyzing image
    그림 9: JNP10016-FRPNL1에 측면 EMI 디플렉터 설치 Instructional diagram showing steps to attach or remove server rack side panels and components, with arrows and zoomed-in sections highlighting screw adjustments.

JNP10016-FRPNL1 전면 도어에 에어 필터를 설치합니다

JNP10016-FRPNL1 전면 도어에는 섀시에서 먼지가 멀리 떨어지도록 하는 옵션 에어 필터(부품 번호: JNP10016-FLTR)가 있습니다. 에어 필터는 6개월마다 교체해야 합니다.

참고:

공기 필터의 수명이 다할 때 정상 작동을 위한 최대 지원 온도는 3°C 낮아야 합니다.

현관문에 공기 필터를 설치하기 전에:

  • 모든 안전 경고 및 주의 사항을 따랐는지 확인하십시오.

  • ESD 손상을 방지하는 방법을 이해했는지 확인하십시오. 정 전기 방전 손상 방지를 참조하십시오.

  • 다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.

    • ESD 접지 스트랩(액세서리 키트에 제공됨)

    • 십자(+) 드라이버, 번호 2

JNP10016-FRPNL1 전면 도어에 공기 필터를 설치하려면 다음을 수행합니다.

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다. ESD 포인트는 PTX10016 섀시 전면의 상태 LED 패널 위에 있습니다( 그림 1 참조).
  2. 에어 필터 프레임의 손잡이를 시계 반대 방향으로 돌려 전면 도어 상단으로 이동합니다(그림 10 참조).
    그림 10: JNP10016-FRPNL1 전면 도어 Radiator diagram with perforated panel for airflow, mounting brackets, and part labeled 1 for reference. 의 에어 필터 프레임

    1. 에어 필터 프레임

    주의:

    장치가 작동하는 동안 항상 공기 필터를 제자리에 유지하십시오. 팬은 매우 강력하기 때문에 여과되지 않은 공기 흡입구를 통해 작은 와이어 또는 기타 재료를 섀시로 끌어당길 수 있습니다. 구성 요소가 손상될 수 있습니다.
    주의:

    에어 필터가 제자리에 있지 않은 상태에서 몇 분 이상 라우터를 작동하지 마십시오.
  3. 양손으로 공기 필터를 잡고 멈출 때까지 공기 필터를 전면 도어에 삽입합니다(그림 11 참조).
    그림 11: JNP10016-FRPNL1 전면 도어 Alt text: Diagram showing how to attach a mesh panel labeled 1 to a frame using fasteners or clips, with green arrows indicating attachment direction. 에 공기 필터 삽입
    1
    —

    에어 필터


  4. 공기 필터 프레임을 전면 문 위로 옮기고 공기 필터 프레임의 손잡이를 시계 방향으로 돌립니다.

JNP10016-FRPNL1 전면 도어에서 에어 필터를 탈거합니다

현관문에서 공기 필터를 제거하기 전에:

  • 모든 안전 경고 및 주의 사항을 따랐는지 확인하십시오.

  • ESD 손상을 방지하는 방법을 이해했는지 확인하십시오. 정 전기 방전 손상 방지를 참조하십시오.

  • 다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.

    • ESD 접지 스트랩(액세서리 키트에 제공됨)

    • 십자(+) 드라이버, 번호 2

JNP10016-FRPNL1 전면 도어에서 에어 필터를 제거하려면:

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다. ESD 포인트는 PTX10016 섀시 전면의 상태 LED 패널 위에 있습니다( 그림 1 참조).
  2. 에어 필터 프레임의 손잡이를 시계 반대 방향으로 돌려 전면 도어 상단으로 이동합니다(그림 10 참조).
    그림 12: JNP10016-FRPNL1 전면 도어 Radiator diagram with perforated panel for airflow, mounting brackets, and part labeled 1 for reference. 의 에어 필터 프레임

    1. 에어 필터 프레임

  3. 양손으로 공기 필터를 잡고 똑바로 들어 올려 전면 도어에서 꺼냅니다(그림 13 참조).
    그림 13: JNP10016-FRPNL1 전면 도어 Mesh panel labeled 1 being lifted upward with a green arrow, green circles highlighting fasteners for securing or unlocking the panel. 에서 에어 필터 제거
    1
    —

    에어 필터


  4. 공기 필터 프레임을 전면 문 위로 옮기고 공기 필터 프레임의 손잡이를 시계 방향으로 돌립니다.

전면 도어에서 측면 EMI 디플렉터를 탈거합니다

전면 도어의 측면 EMI 디플렉터를 제거하기 전에:

  • 모든 안전 경고 및 주의 사항을 따랐는지 확인하십시오.

  • ESD 손상을 방지하는 방법을 이해했는지 확인하십시오. 정 전기 방전 손상 방지를 참조하십시오.

  • 다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.

    • ESD 접지 스트랩(액세서리 키트에 제공됨)

    • 십자(+) 드라이버, 번호 2

    • 정전기 방지 매트 또는 정전기 방지 가방

전면 도어에서 측면 EMI 디플렉터를 제거하려면:

  1. 드라이버를 사용하여 측면 EMI 디플렉터의 조임 나사를 풉니다.
  2. 측면 EMI 디플렉터를 도어에서 부드럽게 당겨 정전기 방지 매트 또는 정전기 방지 백에 넣습니다.

PTX10016 라우터에서 전면 도어 제거

전면 도어를 제거하기 전에 다음 도구와 부품이 있는지 확인하십시오.

  • 정전기 방전(ESD) 접지 스트랩(액세서리 키트에 제공)

  • 문을 보관하는 정전기 방지 매트 또는 정전기 방지 가방

전면 도어를 제거하려면:

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다. ESD 포인트는 PTX10016 섀시 전면의 상태 LED 패널 위에 있습니다( 그림 1 참조).
  2. 걸쇠 단추를 눌러 도어를 분리하고(그림 14 참조) 도어 상단을 섀시에서 부드럽게 당겨 분리합니다. 그림은 부품 번호가 JNP10016-FRNT-PNL인 도어를 보여줍니다. 절차는 부품 번호가 JNP10016-FRPNL1인 도어의 경우 동일합니다.
    그림 14: PTX10016 섀시에서 전면 도어 제거 Technical illustration of a server rack front panel with rows of modular components and a close-up inset highlighting a locking mechanism with arrows showing interaction instructions.
    1
    —

    래치 버튼


  3. 손을 사용하여 두 개의 베이스 브래킷에서 앞면 도어를 부드럽게 들어 올리고 도어를 섀시에서 멀리 이동합니다.
  4. 도어를 정전기 방지 매트 또는 정전기 방지 백에 놓습니다.
