PTX10004 라우팅 및 컨트롤 보드 설치 및 제거

PTX10004 모듈형 섀시는 구성에 따라 1개 또는 2개의 RCB(Routing and Control Boards)를 장착할 수 있습니다. 섀시 전면에 있는 두 개의 상단 슬롯 중 하나에 RCB를 설치할 수 있습니다. 핫 삽입 후 RCB의 전원이 켜지고 온라인 상태가 됩니다. 단일 RCB 시스템에서 RCB는 기본으로 온라인 상태가 되고 라인 카드와 스위치 패브릭을 다시 시작합니다. 이중 RCB 시스템에서 RCB는 전원이 켜지고 백업 모드에서 온라인으로 전환됩니다. RCB를 설치 또는 제거하려면 다음 섹션을 읽으십시오.

라우팅 및 컨트롤 보드를 고정하는 방법

RCB를 개최하는 방식에 적절한 주의를 기울이십시오. RCB는 수평으로 설치되며 섀시에 없을 때 장치의 측면을 잡는 것이 가장 좋습니다.

RCB를 올바르게 처리하고 저장하려면:

  1. 면판이 사용자 쪽을 향하도록 RCB의 방향을 지정합니다.
  2. 장치를 섀시에서 밀어낼 때 장치의 각 측면을 단단히 잡습니다.
  3. 장치를 운반할 때 물체에 부딪히지 않도록 주의하십시오.
    주의:

    RCB의 커넥터 에지를 잡지 마십시오. 커넥터는 깨지기 쉬우며 커넥터가 손상되면 RCB가 제대로 장착되지 않습니다.
  4. RCB를 가장자리에 놓아야 하는 경우 가장자리와 표면 사이에 쿠션을 놓습니다.
    주의:

    RCB를 서로 겹쳐 쌓거나 다른 구성 요소 위에 쌓지 마십시오.
  5. 각 RCB를 개별 항정성 백에 넣거나 평평하고 안정적인 표면에 놓인 항정성 매트에 별도로 놓습니다.

라우팅 및 컨트롤 보드 보관 방법

RCB는 섀시 또는 여분의 선적 컨테이너에 수평으로 그리고 판금 면이 아래로 향하게 보관해야 합니다. 이러한 장치를 서로 겹치거나 다른 구성 요소 위에 쌓지 마십시오. 각 장치를 정전기 방지 백이나 평평하고 안정된 표면에 놓인 항정성 매트에 별도로 놓습니다.

메모:

이러한 유닛은 무겁고 정전기 방지 가방이 깨지기 쉽기 때문에 라인 카드를 가방에 삽입하는 것은 두 사람이 수행하는 것이 가장 좋습니다.

RCB를 정전기 가방에 삽입하려면 다음을 수행합니다.

  1. 전면판이 사용자 쪽으로 향하도록 장치를 수평으로 잡습니다.
  2. 두 번째 사람이 정전기 방지 백의 입구를 커넥터 가장자리 위로 밀어 넣은 다음 백을 당겨 장치를 덮도록 합니다.

RCB를 직접 가방에 삽입해야 하는 경우:

  1. 판금 면이 아래로 향하게 하여 평평하고 안정된 표면에 있는 정전기 방지 매트 위에 장치를 수평으로 놓습니다.

  2. 전면판이 있는 장치를 사용자 쪽으로 향하게 합니다.

  3. 커넥터 가장자리를 가방 입구에 조심스럽게 삽입하고 가방을 사용자 쪽으로 당겨 장치를 덮습니다.

PTX10004 라우팅 및 컨트롤 보드 설치

중복 구성에서 PTX10004 RCB는 핫 탈착 및 핫 삽입 가능한 현장 교체 장치(FRU)입니다. 기본 구성에서는 라우터가 종료되는 것을 방지하기 위해 장애가 발생한 RCB를 제거하기 전에 두 번째 RCB를 설치해야 합니다.

RCB를 설치하기 전에 정전기 방전(ESD) 접지 스트랩이 있는지 확인하십시오.

RCB를 설치하려면 다음을 수행합니다.

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다(그림 1 참조).
    그림 1: PTX10004 섀시 ESD Point on the Front of the PTX10004 Chassis 전면의 ESD 지점
    1 개
    —

    ESD 포인트


  2. 사용 가능한 RCB 슬롯에서 덮개를 제거하거나( 그림 2 참조) 장애가 발생한 RCB를 제거하십시오(PTX10004 라우팅 및 컨트롤 보드 제거 참조).
    그림 2: RCB 덮개 Remove an RCB Cover 제거
  3. 항정성 가방에서 새 RCB를 꺼내 섀시에 설치하기 전에 손상이 있는지 검사합니다.
  4. 커넥터가 부딪히지 않도록 주의하면서 RCB의 측면을 들어 올립니다.
  5. RCB의 측면을 섀시 내부의 가이드에 조심스럽게 맞춥니다.
  6. RCB를 섀시에 밀어 넣고 올바르게 정렬되었는지 조심스럽게 확인합니다.
  7. RCB의 두 핸들을 잡고 RCB가 완전히 장착되고 핸들이 수직이 될 때까지 시계 방향으로 동시에 회전합니다( 그림 3 참조).

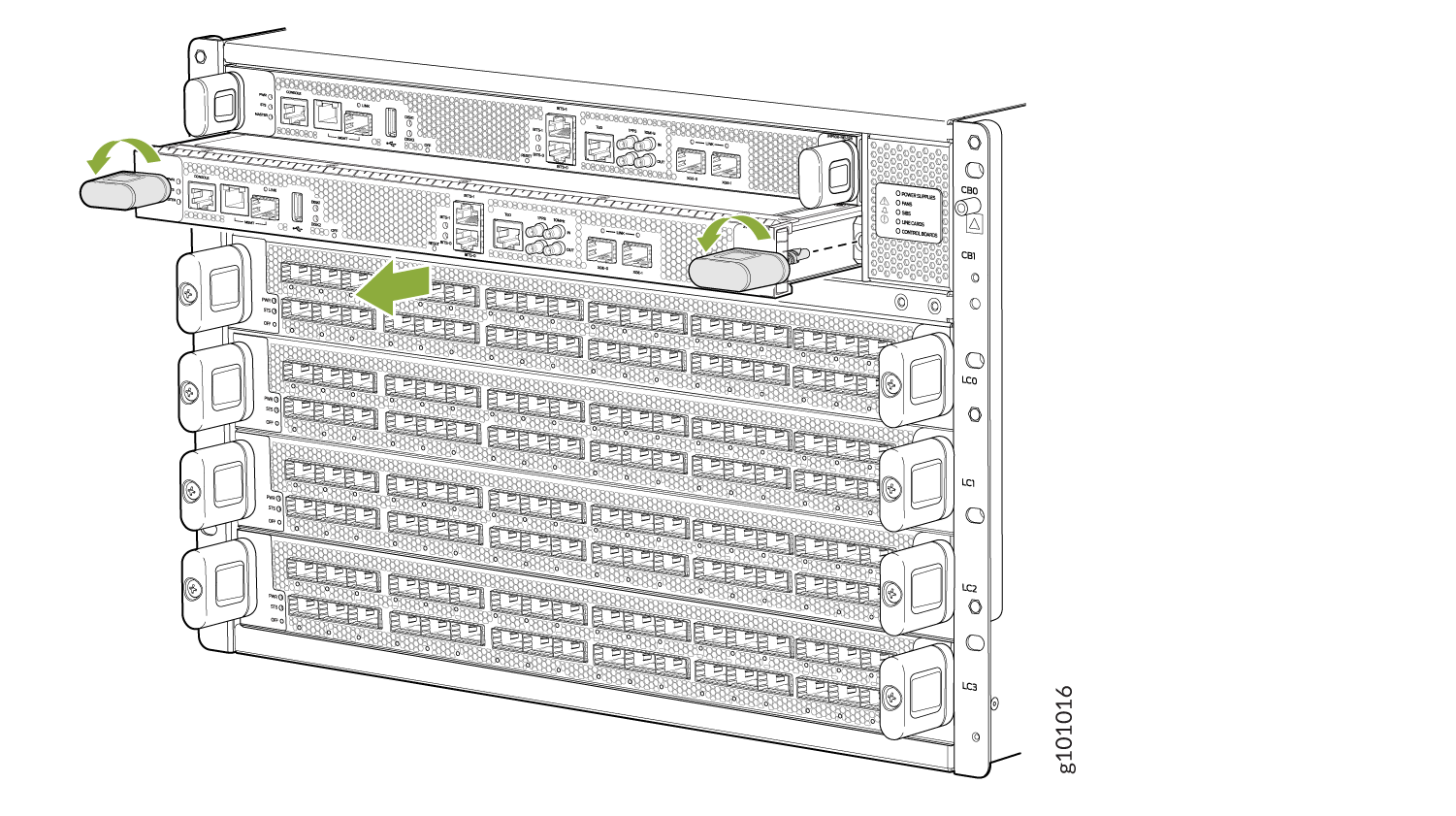

    그림 3: RCB Modular network device illustration showing how to install or remove a module from a chassis using green arrows to indicate locking steps. 설치

    RCB는 완전히 착석하면 전원 켜기 시퀀스를 시작합니다.

  8. RCB가 정상적으로 작동하는지 확인하려면 전면판의 PWR LED와 상태 패널의 CONTROL BOARDS LED를 확인합니다. 두 LED 모두 RCB가 설치된 직후 꾸준히 켜져야 합니다. PWR LED가 노란색으로 깜박이면 사용 가능한 전원이 부족할 수 있습니다. PTX10004 구성 요소에 대한 PTX10004 전원 계획 및 전원 요구 사항을 참조하여 추가 장치에 적절한 전력이 있는지 확인하십시오.

    RCB가 온라인 상태인지 확인하는 또 다른 방법은 다음 CLI 명령을 사용하는 것입니다.

참조

PTX10004 라우팅 및 컨트롤 보드 제거

중복 구성에서 PTX10004 RCB는 핫 탈착 및 핫 삽입 가능한 현장 교체 장치(FRU)입니다. 기본 구성에서는 라우터가 종료되는 것을 방지하기 위해 장애가 발생한 RCB를 제거하기 전에 두 번째 RCB를 설치해야 합니다. RCB를 교체하기 전에 기본 시스템을 오프라인으로 전환하는 것이 좋습니다.

RCB를 제거하기 전에 정전기 방전(ESD) 접지 스트랩이 있는지 확인하십시오.

주의:

기본 구성에서 RCB를 제거하면 시스템이 종료됩니다. 중복 구성에서 RCB를 제거하면 시스템이 재부팅되고 새 기본에 대한 선택 프로세스가 시작됩니다.

RCB를 제거하려면:

  1. 평평하고 안정된 표면에 항정성 백이나 항정성 매트를 놓습니다.
  2. 다음 CLI 명령을 사용하여 RCB를 오프라인(re0 또는 re1)으로 전환합니다.

    CLI 명령을 사용하여 show chassis environment cb | match State RCB가 오프라인인지 확인할 수 있습니다.

    예를 들어, 기본 RCB가 re0이고 백업 RCB가 re1이며 섀시에서 백업 RCB를 제거하려고 합니다. 기본 RCB의 콘솔에서 위의 명령을 발행합니다. 백업 콘솔에서 다음과 유사한 출력을 볼 수 있습니다.

  3. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다(그림 4 참조).

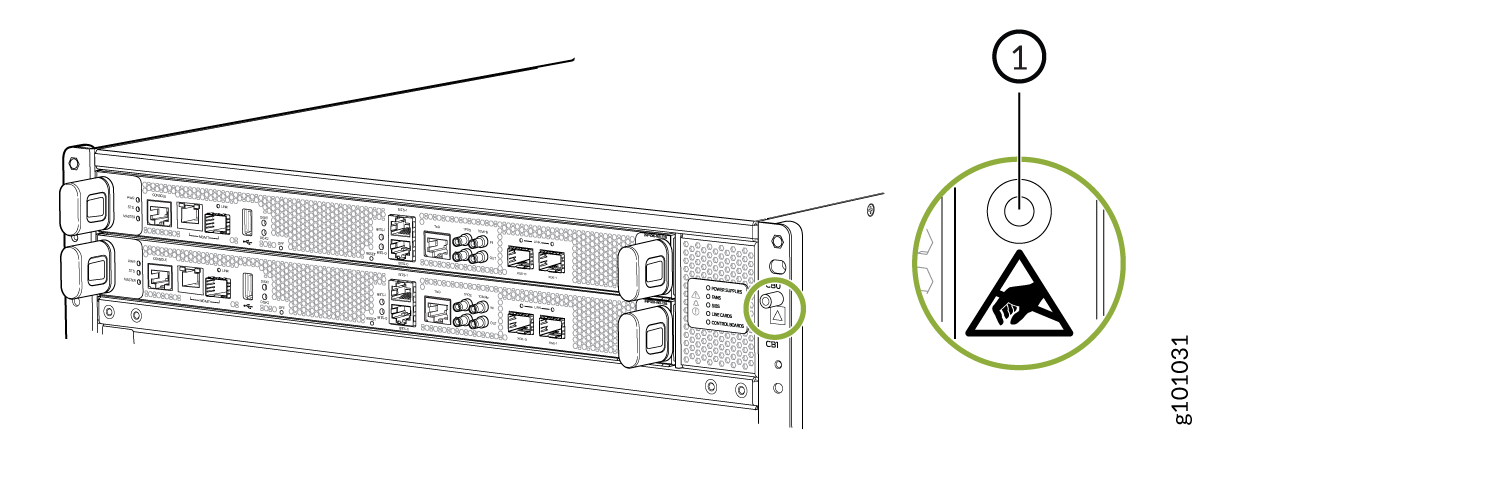

    그림 4: PTX10004 섀시 ESD Point on the Front of the PTX10004 Chassis 전면의 ESD 지점
    1 개
    —

    ESD 포인트


  4. 동시에 RCB 핸들을 시계 반대 방향으로 돌려 RCB를 분리합니다.
  5. 손잡이를 잡고 RCB를 섀시의 절반 정도 밀어냅니다( 그림 5 참조).

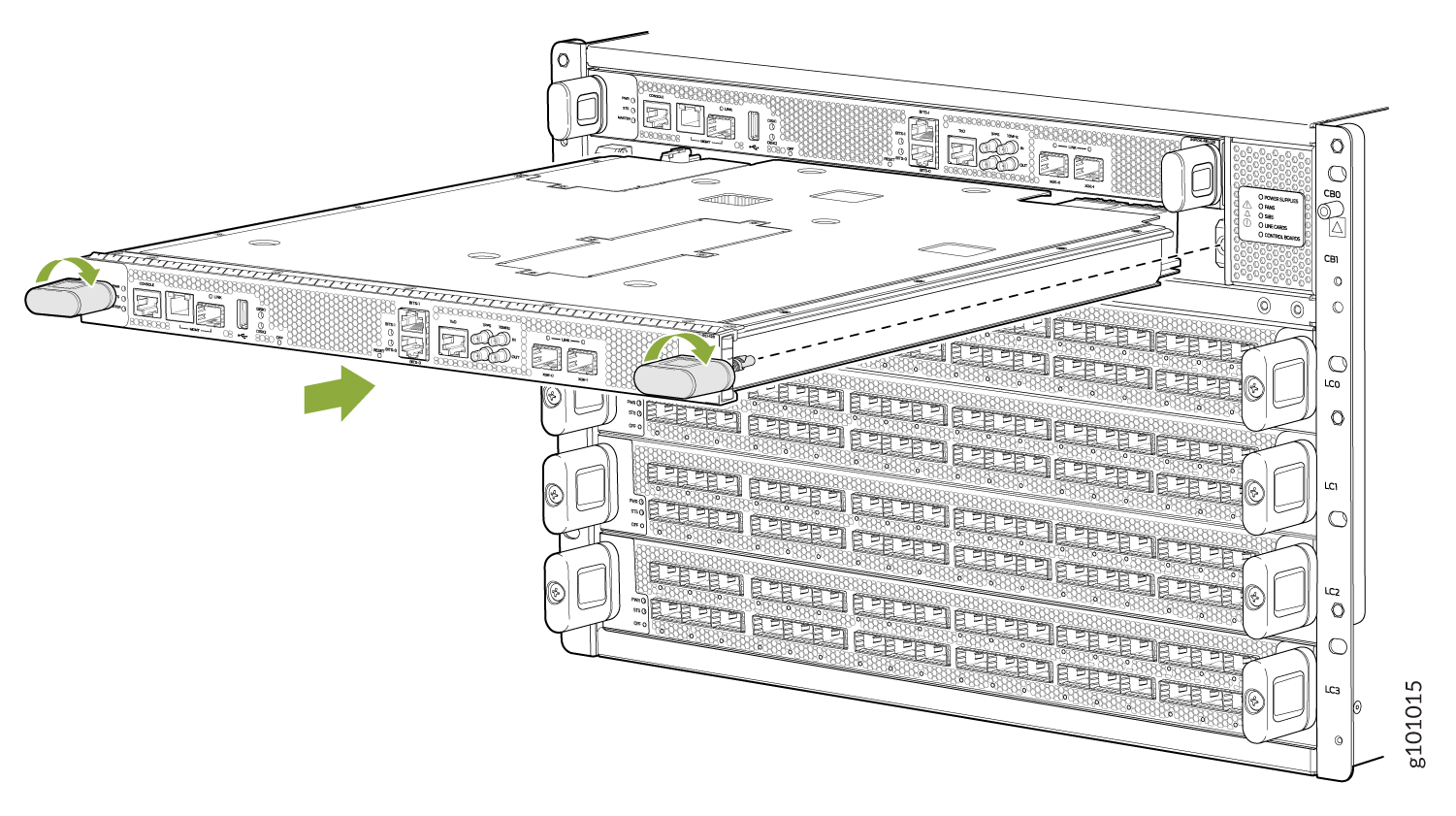

    그림 5: RCB Technical illustration of a network equipment rack with modules and blades, highlighting removable components with green arrows for installation actions. 제거
  6. RCB의 각 측면을 잡고 섀시에서 완전히 밀어냅니다.
  7. RCB를 항정성 매트 위에 놓습니다.
  8. RCB를 즉시 교체하지 않을 경우 빈 슬롯에 덮개를 설치합니다.
